空调水系统水机设计流程

装置。 消声分类：
1、阻式消声器：是通过箱体内附吸声材料来吸收声能降低噪音，一般是 用来消除高、中频噪声。但是由于结构的原因，在高温、高湿、高速的情况下不 适用。
2、抗式消声器：是通过改变截面来消声的。我们常用的消声静压箱都是 这个原理。一般降低中、低频噪音，对风系统没有具体的要求。 设计：
高宽比接风管大 200mm，长度 1m 左右。

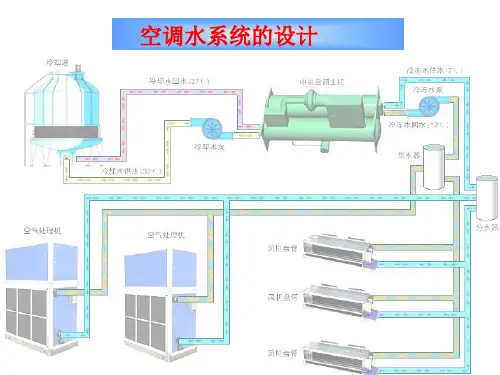

三：水系统部分设计
1、同时使用系数
统计非常用空调负荷，用总负荷减去这部分得到主机所需要冷量。
快速估算的情况可以取 0.65-0.8，视使用场所而定！
2、冷冻水泵的选型
冷冻水泵的流量（设计）=主机冷量/5/1.163*1.1.
冷冻水泵的流量（订货）=选好指定牌子，根据资料查得主机冷冻
水流量*1.1.
管径比接管小一个规格！例如接管管径为 DN150，那么水泵的管
作用： 1、可以把部分动压变为静压使风吹得更远； 2、可以降低噪音；3、风量均匀分配； 4、静压箱可用来减少噪声，又可获得均匀的静压出风，减少动压损失。而且还
有万能接头的作用。把静压箱很好地应用到通风系统中，可提高通风系统的综合 性能；
使用场所： 1、风管需要较大变径，但现场安装距离又无法满足变径所要求的长度时，可考 虑制作静压箱； 2、风管与空调设备（PAU、AHቤተ መጻሕፍቲ ባይዱ、FAN 等）接口时，通常靠静压箱连接。
以上参数可以适当调整。
二：风系统部分设计
1、新 风 风 量 按 换 气 次 数 或 者 人 均 新 风 量 计 算 ， 排 风 风 量 占 新 风
0.7-0.8。
2、风管送风风速：
3、送风口风速： 4、回风口风速： 5、风量计算：
计算风管阻力时，不用加附加值，按设计风量计算。 6.风压计算：
7.静压箱：
管径比接管小一个规格！例如接管管径为 DN150，那么水泵的管 径为 DN125。
扬程：
沿程阻力和局部阻力按照冷冻水泵计算，即：0.05*L（1+K）。
以上乘以安全系数 k=1.1 —1.2.
4、冷却塔的选型 数量与主机一一对应. 冷却塔的流量=冷却水流量*1.05—1.2. 补水量如下表计算，管径按管径估算表。
流量为一台冷水机组的流量，管径比主管小一到两个规格！
四：设计注意问题
1、安全系数不要忘记！ 2、设备尽量按照实际大小，在确定空间可以安装下设备的情况下， 设备可以画小一些，这样图纸可以更美观！
泄水管比补水管大两个管径。 5、膨胀水箱的选型
膨胀水箱的容积=主机制冷量*0.000275，结果取整数。接管管径 取 DN25—DN50。
例如有 3 台主机，每台制冷量为 770KW,总制冷量为 2310KW，膨 胀水箱容积为：2310*0.000275=0.63，结果膨胀水箱取容积为 1 立方。 又比如总冷负荷为 4023KW，4023*0.000275=1.106，取 1.5 立方。 6、旁通阀选型
径为 DN125。 扬程计算：
3、冷却水泵的选型 冷却水泵的总流量（设计）=主机冷量/5/1.163*1.25*1.1. 冷却水泵的流量（订货）=选好指定牌子，根据资料查得主机冷却
水流量*1.1.{注意：通常冷却水泵流量的确定，是按照样本中提供的 水冷机组的蒸发器水流量 G，然后乘以附加系数 K=1.1，按照样本提 供的冷水机组的蒸发器水流量 G 来确定比较准确。}
水系统设计
一：设计安全系数
1、通风设备风量： k=1.05
2、通风设备风压： k=1.1
3、冷水机组冷量： k=1.0
4、排烟设备风量： k=1.1
5、排烟设备风压： k=1.2
6、末端空调机组冷量、风量：k=1.05
7、水泵流量：
k=1.1
8、水泵扬程：
k=1.1 —1.2
9、冷却塔流量： 冷却水流*1.05—1.2
设计： 1、控制风速 在 2.5 以内 若体积太大可适当得提高一下风速 关于长度一般大于 1 米没有其他得强制要求。 2、如果按着规定的风速成进行设计，箱体将会很大；一般的静压箱长边要宽出 风管边 400mm，高度要宽出风管高度 400mm。
8、消声器：
作用： 消声器是一种既能允许气流通过，又能有效地阻止或减弱声能向外传播的
