空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点,应配置DN25泄水管并安装同口径闸阀。
管道系统的最高点应配置E121型自动排气阀,口径为DN20并配同口径闸阀。
2.2每台水泵的进水管上应安装闸阀或碟阀,压力表和Y 型过滤器,出水管上应安装缓闭式止回阀,闸阀或碟阀,压力表及后带护套的角型水银温度计,另外,与水泵相连接的进出水管上还应安装减震软接头。
2.3所有阀门的位置,应设置在便于操作与维修的部位,主管上、下部的阀门,务必安装在平顶下和地面上便于操作维修处。
绘制加工图管道切割预制管道连接现场测绘管道安装 管道试压 管道冲洗 管道配件及阀门安装压力仪表安装支吊架制作 支吊架油漆 支吊架安装防腐保温2.4安装调节阀,碟阀等调节配件时,应注意将操作手柄配置在便于操作的部位。
2.5空调及热水系统管道上的调节阀,管径小于等于DN40采用截止阀或球阀;管径大于DN40的采用蝶阀。
2.6空调水系统管道上须设置必要的支、托、吊架,具体形式由安装单位根据现场实际情况确定,做法参见国标05R417-1。
2.7管道的支、吊、托架应设置于保温层的外部,在穿过支、吊、托架处,应镶以垫木。
2.8空调水系统管道对于长度超过40m的直管段,要加装波纹补偿伸缩器。
每隔40m设置一个。
波纹补偿伸缩器为轴向内压式波纹补偿器。
2.9冷水管道在穿越墙身和楼板时,保温层不应间断,在墙体或楼板的两侧应设置夹板,中间空间以玻璃棉填充。
2.10空调水管道穿过防火墙时,在管道穿过处固定管道,并用防火材料填充。
2.11穿越沉降或变形缝处的水管应设置金属软管连接。
2.12空调立管穿楼板时,应设套管。
安装在楼板内的套管,其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm,底部应与楼板底面相平;套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑。
2.13管道穿钢筋混凝土墙和楼板、梁时,应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管;管道穿地下室外墙时、水池壁时,应预埋刚性防水套管。

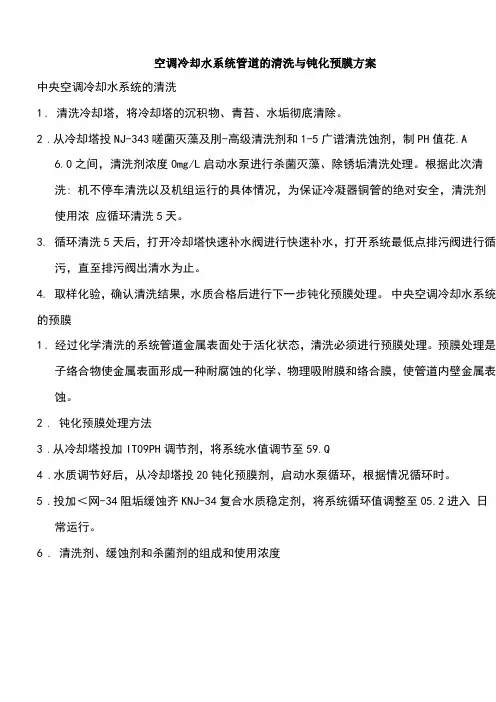

空调冷却水系统管道的清洗与钝化预膜方案中央空调冷却水系统的清洗1. 清洗冷却塔,将冷却塔的沉积物、青苔、水垢彻底清除。
2.从冷却塔投NJ-343嗟菌灭藻及刖-高级清洗剂和1-5广谱清洗蚀剂,制PH值花.A6.0之间,清洗剂浓度0mg/L启动水泵进行杀菌灭藻、除锈垢清洗处理。
根据此次清洗: 机不停车清洗以及机组运行的具体情况,为保证冷凝器铜管的绝对安全,清洗剂使用浓应循环清洗5天。
3.循环清洗5天后,打开冷却塔快速补水阀进行快速补水,打开系统最低点排污阀进行循污,直至排污阀出清水为止。
4.取样化验,确认清洗结果,水质合格后进行下一步钝化预膜处理。
中央空调冷却水系统的预膜1. 经过化学清洗的系统管道金属表面处于活化状态,清洗必须进行预膜处理。
预膜处理是子络合物使金属表面形成一种耐腐蚀的化学、物理吸附膜和络合膜,使管道内壁金属表蚀。
2. 钝化预膜处理方法3.从冷却塔投加IT09PH调节剂,将系统水值调节至59.Q4.水质调节好后,从冷却塔投20钝化预膜剂,启动水泵循环,根据情况循环时。
5.投加<网-34阻垢缓蚀齐KNJ-34复合水质稳定剂,将系统循环值调整至05.2进入日常运行。
6. 清洗剂、缓蚀剂和杀菌剂的组成和使用浓度部」-6高级清洗剂主要成分:柠檬酸、氨基磺酸、乙二胺司乙酸二钠)非离子表面活性剂。
使用浓度200mg/LKNJ-34杀菌灭藻剂主要成分:十四烷基二甲基苄基氯化铵使用浓度200mg/L广谱清洗缓蚀剂主要成分:苯丙三啖唑、硫脲使用浓度100mg/L三、清洗冷却水塔操作规程1.通知甲方将要清洗的冷却塔的风扇、循环泵关闭、并给予接电。
2.将冷却塔进、出水阀、塔连通管阀门、补水阀关闭,打开排污阀、进行放水排污。
如排用胶管帮助将塔盘中的水吸出。
3.启动高压清洗机、用喷枪先将出风口,风扇、洒水器冲洗干净,然后冲洗塔身四周及填冲洗塔盘,及出水过滤网,出水槽。
4.冷却塔冲洗干净后,反复打开冷却水进水阀或接水从填料上面冲下,将填料里面的脱落并将冲出的污垢清除。

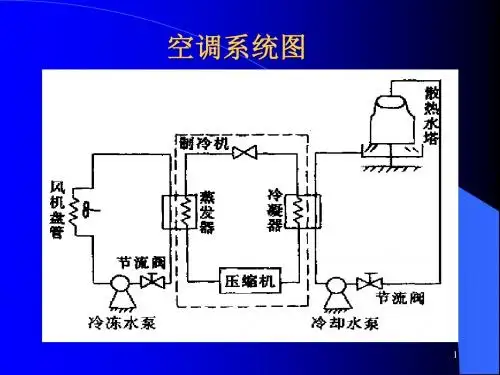

水系统空调的工作原理图
在水系统空调工作原理图中,水系统空调由几个核心组件组成,包括水冷却机组、冷却塔和水泵。
下面将介绍这些组件的工作原理。
首先,水冷却机组是水系统空调的核心部分。
它包括蒸发器、冷凝器、压缩机和节流阀。
蒸发器是用来吸收室内热量的部分。
当制冷剂经过蒸发器时,它会吸收室内空气的热量,并将制冷剂蒸发成气态。
这样,室内空气就被冷却下来。
冷凝器是用来排放热量的部分。
制冷剂经过压缩机被压缩成高温高压的气体,然后被送往冷凝器。
在冷凝器中,制冷剂会释放出热量,并冷却下来,变成液态。
水泵是用来循环冷却水的部分。
冷却水会从冷却塔中被吸引上来,经过水冷却机组的蒸发器和冷凝器,将热量带走,然后再回到冷却塔。
水泵会提供足够的压力,使冷却水能够顺利地循环。
冷却塔是用来冷却冷却水的部分。
冷却塔使用大量的通风设备和水喷淋系统,将热的冷却水和空气进行接触。
通过与周围空气的接触,冷却水中的热量会散发到空气中,使冷却水温度下降。
通过以上组件的配合工作,水系统空调能够实现将室内热量转移到室外的目的,从而使室内空气得到冷却。
空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点,应配置DN25泄水管并安装同口径闸阀。
管道系统的最高点应配置E121型自动排气阀,口径为DN20并配同口径闸阀。
2.2每台水泵的进水管上应安装闸阀或碟阀,压力表和Y型过滤器,出水管上应安装缓闭式止回阀,闸阀或碟阀,压力表及后带护套的角型水银温度计,另外,与水泵相连接的进出水管上还应安装减震软接头。
2.3所有阀门的位置,应设置在便于操作与维修的部位,主管上、下部的阀门,务必安装在平顶下和地面上便于操作维修处。
2.4安装调节阀,碟阀等调节配件时,应注意将操作手柄配置在便于操作的部位。
2.5空调及热水系统管道上的调节阀,管径小于等于DN40采用截止阀或球阀;管径大于DN40的采用蝶阀。
2.6空调水系统管道上须设置必要的支、托、吊架,具体形式由安装单位根据现场实际情况确定,做法参见国标05R417-1。
2.7管道的支、吊、托架应设置于保温层的外部,在穿过支、吊、托架处,应镶以垫木。
2.8空调水系统管道对于长度超过40m的直管段,要加装波纹补偿伸缩器。
每隔40m设置一个。
波纹补偿伸缩器为轴向内压式波纹补偿器。
2.9冷水管道在穿越墙身和楼板时,保温层不应间断,在墙体或楼板的两侧应设置夹板,中间空间以玻璃棉填充。
2.10空调水管道穿过防火墙时,在管道穿过处固定管道,并用防火材料填充。
2.11穿越沉降或变形缝处的水管应设置金属软管连接。
2.12空调立管穿楼板时,应设套管。
安装在楼板内的套管,其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm,底部应与楼板底面相平;套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑。
2.13管道穿钢筋混凝土墙和楼板、梁时,应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管;管道穿地下室外墙时、水池壁时,应预埋刚性防水套管。
2.14除地下一层车库部分管道明装外,所有管道暗装设于吊顶内。

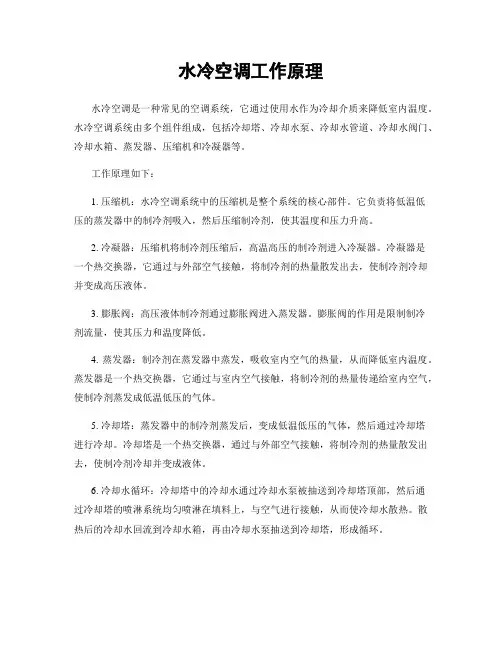

水冷空调工作原理水冷空调是一种常见的空调系统,它通过使用水作为冷却介质来降低室内温度。
水冷空调系统由多个组件组成,包括冷却塔、冷却水泵、冷却水管道、冷却水阀门、冷却水箱、蒸发器、压缩机和冷凝器等。
工作原理如下:1. 压缩机:水冷空调系统中的压缩机是整个系统的核心部件。
它负责将低温低压的蒸发器中的制冷剂吸入,然后压缩制冷剂,使其温度和压力升高。
2. 冷凝器:压缩机将制冷剂压缩后,高温高压的制冷剂进入冷凝器。
冷凝器是一个热交换器,它通过与外部空气接触,将制冷剂的热量散发出去,使制冷剂冷却并变成高压液体。
3. 膨胀阀:高压液体制冷剂通过膨胀阀进入蒸发器。
膨胀阀的作用是限制制冷剂流量,使其压力和温度降低。
4. 蒸发器:制冷剂在蒸发器中蒸发,吸收室内空气的热量,从而降低室内温度。
蒸发器是一个热交换器,它通过与室内空气接触,将制冷剂的热量传递给室内空气,使制冷剂蒸发成低温低压的气体。
5. 冷却塔:蒸发器中的制冷剂蒸发后,变成低温低压的气体,然后通过冷却塔进行冷却。
冷却塔是一个热交换器,通过与外部空气接触,将制冷剂的热量散发出去,使制冷剂冷却并变成液体。
6. 冷却水循环:冷却塔中的冷却水通过冷却水泵被抽送到冷却塔顶部,然后通过冷却塔的喷淋系统均匀喷淋在填料上,与空气进行接触,从而使冷却水散热。
散热后的冷却水回流到冷却水箱,再由冷却水泵抽送到冷却塔,形成循环。
7. 控制系统:水冷空调系统还配备了一个控制系统,用于监测和控制系统的运行。
控制系统可以根据室内温度和设定的温度要求,自动调节压缩机和冷却水泵的运行,以实现室内温度的控制。
总结:水冷空调工作原理是通过压缩机将制冷剂压缩成高温高压的气体,然后通过冷凝器散热使其变成高压液体,再通过膨胀阀使其压力和温度降低,进入蒸发器蒸发,吸收室内热量,从而降低室内温度。
冷却塔通过与外部空气接触,将制冷剂的热量散发出去,使制冷剂冷却,并通过冷却水循环实现散热。
控制系统用于监测和控制系统的运行,以实现室内温度的控制。
例析中央空调冷却水系统设计方案1 总体方案设计考虑实际应用的高效性、节能性及建筑特点和空调工程,此设计采用目前空调系统中应用最为广泛的机械通风冷却塔循环水系统,选择在地下一层机房内放置HYS系列水冷式螺杆冷水机组一台。
2 设计方案阐述2.1 冷却水循环系统的冷却水量2.2 冷却塔冷却塔的作用是使需要冷却的水在塔内主要借助于水的蒸发冷却作用而得到降温。
为了充分利用水自愿,降低城市自来水供水官网的负荷,同时也为了降低运行费用,用于空调制冷系统冷凝器的冷却水都是采用冷却塔处理而循环使用的。
冷却塔有开式环路冷却塔和闭式环路冷却塔两大类。
一般常见的冷却塔多为开式环路冷却塔。
从构造上来分,目前使用的定型冷却塔产品大致有:逆流式、横流式、蒸发式和引射式四种类型。
通常后三种的外形以方形(或矩形)为主,第一种则有方形和圆形两种外形。
逆流式冷却塔常用于制冷空调系统,横流式冷却塔常用于热负荷较大的工业水冷却。
2.3 冷却塔的选择首先应根据工程设计资料计算需要的冷却水量(一般情况下可以按1KW制冷量配用冷却水量0.25~0.50m3/h估计),然后根据对冷却塔的技术要求选择型号规格。
在选定时,尚需复核所选择冷却塔的尺寸(指占地面积和高度)是否适合现场的安装条件,要根据冷却塔的运行质量核算冷却塔安装位置的楼板(或屋面板)结构的承受能力。
要重视所选冷却塔在运行时的噪声水平,使满足环境噪声要求。
选择理想的冷却塔还要重视它的能耗指标和价格以及飘散现象对周围环境的影响。
从冷却塔流出的冷卻水温度与进塔空气的湿球温度之差叫做冷幅高。
一般(t2-ts)为4~6℃。
冷却塔出水温度t2应当等于冷凝器的进水温度。
冷却塔的进、出水温差△t=(t1-t2)称为冷却度。
根据冷却度不同,机械通风式冷却塔可分为标准型(△t=5℃左右)、中温型(△t=10℃左右)和高温型(△t=20℃左右)三种。
根据冷却水量和冷却水供、回水温度便可以选择冷却塔。
冷却水的冷却效果主要取决于空气的湿球温度(为28.2℃),因此,冷却塔产品的技术资料都是在既定的空气湿球温度下(一般是28℃)的数据。
空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点,应配置DN25泄水管并安装同口径闸阀。
管道系统的最高点应配置E121型自动排气阀,口径为DN20并配同口径闸阀。
2.2每台水泵的进水管上应安装闸阀或碟阀,压力表和Y 型过滤器,出水管上应安装缓闭式止回阀,闸阀或碟阀,压力表及后带护套的角型水银温度计,另外,与水泵相连接的进出水管上还应安装减震软接头。
2.3所有阀门的位置,应设置在便于操作与维修的部位,主管上、下部的阀门,务必安装在平顶下和地面上便于操作维修处。
绘制加工图管道切割预制管道连接现场测绘管道安装 管道试压 管道冲洗 管道配件及阀门安装压力仪表安装支吊架制作 支吊架油漆 支吊架安装防腐保温2.4安装调节阀,碟阀等调节配件时,应注意将操作手柄配置在便于操作的部位。
2.5空调及热水系统管道上的调节阀,管径小于等于DN40采用截止阀或球阀;管径大于DN40的采用蝶阀。
2.6空调水系统管道上须设置必要的支、托、吊架,具体形式由安装单位根据现场实际情况确定,做法参见国标05R417-1。
2.7管道的支、吊、托架应设置于保温层的外部,在穿过支、吊、托架处,应镶以垫木。
2.8空调水系统管道对于长度超过40m的直管段,要加装波纹补偿伸缩器。
每隔40m设置一个。
波纹补偿伸缩器为轴向内压式波纹补偿器。
2.9冷水管道在穿越墙身和楼板时,保温层不应间断,在墙体或楼板的两侧应设置夹板,中间空间以玻璃棉填充。
2.10空调水管道穿过防火墙时,在管道穿过处固定管道,并用防火材料填充。
2.11穿越沉降或变形缝处的水管应设置金属软管连接。
2.12空调立管穿楼板时,应设套管。
安装在楼板内的套管,其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm,底部应与楼板底面相平;套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑。
2.13管道穿钢筋混凝土墙和楼板、梁时,应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管;管道穿地下室外墙时、水池壁时,应预埋刚性防水套管。
空调冷却冷冻水管道系统详细施工方案1、管道安装流程管道系统的空调水系统管道上须设置必要的支、托、吊架,具体形式由安装单位根据现场实际情况确定,做法参见国标05R417-1。
管道的支、吊、托架应设置于保温层的外部,在穿过支、吊、托架处,应镶以垫木。
空调水系统管道对于长度超过40m的直管段,要加装波纹补偿伸缩器。
每隔40m设置一个。
波纹补偿伸缩器为轴向内压式波纹补偿器。
冷水管道在穿越墙身和楼板时,保温层不应间断,在墙体或楼板的两侧应设置夹板,中间空间以玻璃棉填充。
空调水管道穿过防火墙时,在管道穿过处固定管道,并用防火材料填充。
穿越沉降或变形缝处的水管应设置金属软管连接。
空调立管穿楼板时,应设套管。
安装在楼板内的套管,其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm,底部应与楼板底面相平;套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑。
管道穿钢筋混凝土墙和楼板、梁时,应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管;管道穿地下室外墙时、水池壁时,应预埋刚性防水套管。
除地下一层车库部分管道明装外,所有管道暗装设于吊顶内。
空调及热水供回水支管以的向下坡度坡向立管(主干管除外),且最高点设自动排气阀,最低点设泄水装置。
并同时在立管顶部旁通设置手动排气阀。
冷凝水管最小以的下降坡度坡向凝水立管。
管道支架或管卡应固定在楼板上或承重结构上。
水泵房内采用减震吊架。
钢管水平安装支架间距,按《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002之规定施工。
立管每层装一管卡,安装高度为距地面。
水泵、设备等基础螺栓孔位置,以到货的实际尺寸为准。
3、管道支架的制安管道上应配置必要的支、吊、托架;固定在建筑结构的管道支吊架,应确保安全、可靠,且不影响结构的安全。
具体形式根据现场的实际情况确定。
管道井内的立管,每隔2~3层应设导向支架。
在结构负重允许的情况下,水平安装管道支、吊架的间距按下表确定:管道支架的设置和选型要保证正确,符合管道补偿移位和设备推力的要求,防止管道振动。
中央空调冷冻水、冷却水系统清洗及水处理(转载)楼主:易阳装饰1号咨时间:2013-09-10 09:49:09 点击:2047 回复:4脱水模式给他打赏只看楼主阅读设置中央空调冷冻水、冷却水系统清洗及水处理施工方案目录一、中央空调水处理方案及流程二、质量要求三、组织机构及安全措施四、清洗前、后节能数据的对比一、中央空调水处理方案及流程(一)、系统情况为了改善制冷效果、节约能源、减少维修费用、延长设备的使用寿命。
因此有必要对中央空调的冷却水、冷媒水系统进行彻底地化学清洗、消毒、预膜处理。
加强日常水系统水质的管理也是维护好,保管好中央空调的重要内容之一。
系统分别设立冷却水,冷媒水系统。
冷媒水为密闭系统,冷却水为敞开式系统。
这两套循环水系统各有特点,但存在同一问题:结垢、腐蚀和生物粘泥,如不进行适当的处理,势必会引起管道堵塞,腐蚀泄漏、传热效率大为降低等一系列问题,影响整个空调系统的正常工作。
水中对设备主要产生影响的因素分别为碱度、PH值、C1-、氧含量等。
在水的循环过程中,硬度和碱度是造成结垢的主要因素,而C1-、低PH值、溶解氧是造成腐蚀的罪魁祸首,在自来水中这两种危害同时存在。
空调水处理的必要性主wenku1要有以下三点:其一是延长管线和设备的使用寿命,如果在主要管线和设备上发生的泄露时,或在敷设管道上发生了泄露时,更换维修,不但要花费较大费用,而且实施时存在着许多困难。
其二是节能。
当结垢和腐蚀产生锈垢堆积物,都会导致传热效率下降,为达到设定效果,必须加大能量消耗,同时还会造成缩短设备的使用寿命。
在敞开式循环水系统中,采用水处理技术还会节省大量的补充水;其三是创造稳定舒适的工作和生活环境,减少细菌及军团菌滋生的可能,保证中央空调系统稳定正常运行。
自上世纪80年代中期在工业的冷冻水系统引入工业循环冷却水处理技术后非常成功,这就是循环冷却水化学水处理技术。
该技术是向水中投加水质稳定剂-包括分散剂、阻垢剂、缓蚀剂、杀菌剂等,通过化学方法,其原理是通过螫合、结合和吸附分散作用,使易结垢的Ca2+、Mg2+稳定地溶于水中,并对氧化铁、二氧化硅等胶体也有良好分散作用,本法是目前酒店空调水处理使用最普遍、技术最成熟的一种方法,实践证明行之有效。
空调冷却冷冻水管道系统详细施工方案1、管道安装流程管径大于DN40确定,做法参见国标05R417-1。
管道的支、吊、托架应设置于保温层的外部,在穿过支、吊、托架处,应镶以垫木。
空调水系统管道对于长度超过40m的直管段,要加装波纹补偿伸缩器。
每隔40m设置一个。
波纹补偿伸缩器为轴向内压式波纹补偿器。
冷水管道在穿越墙身和楼板时,保温层不应间断,在墙体或楼板的两侧应设置夹板,中间空间以玻璃棉填充。
空调水管道穿过防火墙时,在管道穿过处固定管道,并用防火材料填充。
穿越沉降或变形缝处的水管应设置金属软管连接。
空调立管穿楼板时,应设套管。
安装在楼板内的套管,其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm,底部应与楼板底面相平;套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑。
管道穿钢筋混凝土墙和楼板、梁时,应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管;管道穿地下室外墙时、水池壁时,应预埋刚性防水套管。
除地下一层车库部分管道明装外,所有管道暗装设于吊顶内。
空调及热水供回水支管以的向下坡度坡向立管(主干管除外),且最高点设自动排气阀,最低点设泄水装置。
并同时在立管顶部旁通设置手动排气阀。
冷凝水管最小以的下降坡度坡向凝水立管。
管道支架或管卡应固定在楼板上或承重结构上。
水泵房内采用减震吊架。
钢管水平安装支架间距,按《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002之规定施工。
立管每层装一管卡,安装高度为距地面。
水泵、设备等基础螺栓孔位置,以到货的实际尺寸为准。
3、管道支架的制安管道上应配置必要的支、吊、托架;固定在建筑结构的管道支吊架,应确保安全、可靠,且不影响结构的安全。
具体形式根据现场的实际情况确定。
管道井内的立管,每隔2~3层应设导向支架。
在结构负重允许的情况下,水平安装管道支、吊架的间距按下表确定:管道支架的设置和选型要保证正确,符合管道补偿移位和设备推力的要求,防止管道振动。
空调冷却冷冻水管道系统详细施工及方案1.n of support and hanger2.Painting of support and hanger3.On-site ___4.Drawing of processing diagram5.___ ___6.n of the pipeline7.n of pipeline fittings and valves8.n of support and hanger9.Pressure testing of ___10.n of pressure gauges1.In the water system of the air ning system。
a DN25 drain pipe should be installed at the lowest point of the pipeline system。
and a gate valve of the same caliber should be installed。
An E121 automatic exhaust valve with a caliber of DN20 and a gate valve of the same caliber should be ___ system.2.A gate valve or disc valve。
pressure gauge。
and Y-type filter should be installed on the inlet pipe of each water pump。
and a slow-closing check valve。
___ disc valve。
pressure gauge。
___。
shock-absorbing flexible joints should be ___.3.The n of all valves should be set in a n that is easy to ___ on the upper and lower parts of the main pipe must be installed undera flat top and on the ground for easy n and maintenance.4.When installing regulating valves。

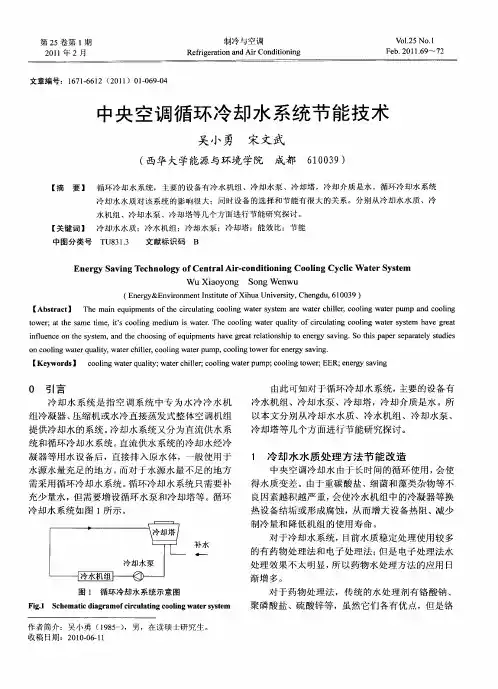

空调冷却水系统空调冷却水系统设计默认分类 2010-01-2115:17:46 阅读7 评论0 字号:大中小摘要:空调制冷的冷却水系统一般是开式系统,相对比较简单,因而,经常不被设计人员所重视。
本文就冷却水系统的承压、水泵扬程的确定、多台冷却塔的并联、系统的启停顺序、节能控制等问题谈谈自己的观点,供大家参考。
关键词:冷却水承压扬程冷却塔并联变频控制空调冷却水系统设计问题的探讨摘要:空调制冷的冷却水系统一般是开式系统,相对比较简单,因而,经常不被设计人员所重视。
本文就冷却水系统的承压、水泵扬程的确定、多台冷却塔的并联、系统的启停顺序、节能控制等问题谈谈自己的观点,供大家参考。
关键词:冷却水承压扬程冷却塔并联变频控制一、冷却塔的位置要考虑系统设备承压要求:冷却水系统形式主要有两种:水泵前置式和水泵后置式,如图1、2。
确定时要考虑水系统的承压能力。
水系统的承压能力最大的地方是水泵出口,如图中的A点,系统承压有以下三种情况:系统停止运行时,水泵出口压力为系统静水压力h=Z;系统瞬时启动,但动压尚未形成时,水泵出口压力为系统静水压力和水泵全压之和h=Z+HP;正常运行时,水泵出口压力为该点静水压力与水泵静压之和h=Z+HP-v2/2g。
冷水机组冷凝器耐压,目前国产机组一般为981KPa。
水泵壳体的耐压取决于轴封的形式,水泵吸入侧压力在981KPa以上时,要使用机械密封。
冷却塔如果设在高层建筑主楼屋面,产生的压力高于机组的承压能力时,冷却水泵宜设在冷水机组的冷凝器出口,以降低冷凝器工作压力。
有人会提出疑问:水泵入口负压过大,会产生气蚀。
事实上,冷却塔与冷水机组之间的高差,远大于管路阻力和冷凝器阻力,并且水泵还有一个容许吸上真空高度。
笔者的同学曾经设计一个工程,机房在地下,裙房屋顶为人员活动空间,业主要求在120米高的屋面安装冷却塔,系统最大承压要超过1.2MPa与水泵全压之和。
这就造成产生的静压太高,冷凝器不能承受,同时对水泵轴封和软接头提出了更高要求。
解决方法一:选用能承受高静压的设备和管道配件,这将大大增加工程造价。
解决方法二:如图3,设两个冷却水箱、两套冷却水泵。
一个高温冷却水箱、一个低温冷却水箱,一套冷却水泵从低温水箱抽水进入冷凝器后进入高温水箱,另一套冷却水泵从高温水箱抽水送入冷却塔,然后回流到低温水箱。
但要注意:冷却塔处要采取一定的措施,避免停泵时水全部流入低温水箱。
水箱要满足冷却塔到机房的充注水量,水箱的水位也不好控制;这样水泵的扬程太高(图中h高度的扬程浪费了),这不是一个经济的做法。
解决方法三:加板式热交换器隔绝高压,但冷却塔选用要有余量,如图4。
笔者认为,对于某些建设方的不合理的要求,设计人员不要迁就。
此类工程最好把冷却塔放在放在裙楼上。
二、冷却水泵扬程的确定冷却水系统水泵扬程计算应该是系统阻力(管道、管件、冷凝器阻力之和),冷却塔集水盘水位至冷却塔布水器的高差,冷却塔布水器所需压力组成,并附加5%-10%裕量。
设计人员常犯的错误,是一见到开式系统就计算系统的高差。
冷却塔虽然是开式系统,但是因为冷却塔自带集水盘,相当于水箱放在屋顶,这部分水静压和供水管上升所需静压相抵消,所以只需计入冷却塔底盘和布水管的高差就可以。
某工程空调冷却水系统:2台水泵+2台冷却塔并联,水泵设计流量400t/h, 扬程40m。
调试时遇到如下问题: 单台水泵运行时,若泵出口阀门开度>30%,水泵振动较剧烈,泵前、后压力表跳动,配电柜电流表跳动; 若泵出口阀门开度<25%,水泵基本可以稳定运行,电流表显示为90A。
经计算,当电流为90A时,水泵流量假定为400t/h,效率按70%计,则扬程约17m,设计者大概把冷却塔和水泵的高差计入了扬程,所以水泵扬程大了一倍。
幸好阀门开得小,否则水泵可能会烧电机。
再看另一种情况:在实际工程中,由于诸多原因,建筑屋面不允许放置冷却塔,而冷凝器又设于高处,形成如图5所示的系统。
这种系统当水泵停止运行时,管道内冷却水回到塔中而形成真空,产生虹吸而倒流,冷却塔集水盘处会溢水满地。
设计时一般采取一定的措施,如在冷却水管的顶端安装一个真空破坏阀,如图6。
或在顶部设通气管,如图7。
《暖通空调》2003年第4期《冷却塔处于系统下部时的水力分析》一文提出:当系统高度太高时,在冷却塔进水处设电动阀,以防止系统停止运行时水流空,笔者认为不如图6、7方便、简单。
下面我们分析一下图7,首先,假设ab段阻力为hab,bc段阻力为hbc,水泵扬程为H,冷却塔所需出流水压为hlq。
第一种情况:h2=hbc+hlq,水泵扬程仅需克服ab段阻力和ab之间的高差,即H=hab+h1+h2,此时通气管的高度h3高度可为0,这是理想情况。
第二种情况:h2<hbc+hlq,水泵扬程不仅需克服ab段阻力和ab 之间的高差还要有余量来克服bc段部分阻力,扬程H=hab+h1+h2+(hbc+hlq -h2) = h1+ hab+hbc+hlq 。
很显然,当通气管的高度h3> hbc+hlq-h2时,水才不会从通气管内流出来。
第三种情况: h2>hbc+hlq,水泵扬程仅需克服ab段阻力和ab之间的高差扬程H=hab+h1+h2,h3=0。
但是,冷却塔出水中混入大量空气,水泵扬程部分被浪费了,增加了电能消耗,这不是一个经济的做法。
综上所说,第一种情况是少见的,第二种情况是普遍的,第三种情况应尽量避免的。
为了使系统正常经济的运行,系统高度不宜太高,设计时应进行详细计算,当出现第三种情况时,可以通过增加bc段阻力来避免。
三、多台冷却塔的并联问题规范要求选主机时要尽量做到大小搭配,以便适应负荷的变化,但这时冷凝器、水泵、冷却塔连接起来就很麻烦了。
在工程上,多台冷却塔并联运行时,配管方式一般有5种方式,见图8-12.图9管线布置最复杂,占用空间大,但流量分配合理,运行可靠性高。
图8、10、11管线布置简单,但是,经常出现溢流和补水现象,主要原因是:1、一般在塔的进水管上安装了电动阀,而出水管上未装,不运行的塔进水阀关闭,但出水管连通。
当单台运行时,用的那台冷却塔水盘中水位上升,引起溢流,而其他不运行的塔的水盘则不停的补水。
2、各塔水量分配不平衡,主要是管路布置问题,有的塔进水管道阻力小,出水管道阻力大;进水多出水少,造成溢流。
有的塔则相反,不停的补水。
3、几台大小不同的冷却塔连在一起时,塔中水位不一样高,水盘低的塔必然溢流。
基于上述问题,设计时要注意平衡问题,包括水位平衡和水量平衡,通常对于合流进水方式,采取以下几种措施:1、对于图8,每台冷却塔的进出水管上设电动阀,并与水泵和冷却塔风机连锁控制。
2、对于图8,10,11,各冷却塔(包括大小不同的塔)水位控制在同一高度,高差不应大于30mm。
在各塔之间安装平衡管,并加大出水管的共用管段的管径。
3、对于图8,11,为平衡各冷水机组水量,可在各台冷水机组出水口设平衡阀。
图12管线布置简单,系统流量也易平衡,笔者常采用此方式。
四、冷却水系统的启停顺序《制冷空调自动控制》(张子慧、黄翔、张景春编)提出冷却水系统的启停顺序:风机-电动蝶阀-水泵。
而某些产品样本中明确提出“冷却塔启动时一定要先开水泵后开风机,不允许在没有淋水的情况下使风机运转”。
笔者认为:在过渡季的冷却水循环中,有的时间可以不用开风机。
假如采用先开风机后开泵的顺序启动方式,就无法实现水泵运行而风机停止的工况。
正确的冷却塔的启停顺序一般应该为:开冷却水泵-开冷却塔对应的电动蝶阀-确认淋水正常和水盘的回水正常无空气-视冷却水温的需要决定冷却塔的风机运行;停时程序相反。
五、选用冷却塔应有富余量笔者调查了许多工程,发现冷却塔与冷水机组的冷却水额定流量相等一一对应情况下,在特别炎热时,冷水机组出力降低甚至无法运行,或者,运行1台机组需开2台冷却塔。
这说明国产冷却塔在标准工况、额定流量下,一般难以达到5℃温差并长期运行,所以在选冷却塔时建议按冷却水量的1.2倍来选择冷却塔。
溴化锂冷水机组由于其制冷循环特点,要求更大的冷却水温差,这时,就不能选用标准型冷却塔,而要选用中温型,并根据生产厂家提供的全性能曲线图表来校核。
六、冷却水系统的变频与控制1、冷却水系统变频控制的必要性大型中央空调系统,通常按最大负荷来设计,但是,系统大部分时间是在部分负荷下工作。
空调冷却水系统一般是定流量系统,部分负荷下动力输送能耗不变,使制冷系统综合能效比大大下降。
常规控制方式是对冷却塔出水温度进行调节。
冷却水温度的调节,一般可采用冷却塔出水温度控制风机的启闭,或者在冷却塔进水管上安装两通电动调节阀,旁通部分水量,保证供制冷机的冷却水混合温度,同时又控制风机的启闭。
在实际设计选择水泵时,我们常常将流量、扬程计算值分别附加10%-20%,如果再考虑上计算过程的保守,就导致经常发生系统流量扬程高于系统需求值,需要用阀门来调节,造成很大浪费。
2、冷却水系统变频控制的可行性对冷却水泵采用变频调速控制,辅以冷却塔风机的通断控制或变频调速控制,将大幅度减少冷却水系统的能耗。
对于电制冷机组,冷却水系统的下限流量可定为额定流量的70%。
对于蒸汽双效溴化锂吸收式制冷机组,下限流量可以更低,国产双良的机组下限流量可为60%,远大的机组下限流量可为30%,远大机组中还为冷却水泵和冷却塔风机提供了变频信号输出和控制软件。
3、错误观点谈到变频调速,有人认为变频前后:水泵的流量、扬程、轴功率和转速的满足下列关系式:G2/G1=n2/n1 ;H2/H1=(n2/n1)2;N2/N1=(n2/n1)3;因而推断水泵的功率与流量的3次方成正比,再推出当流量为额定值的75%时,水泵的能耗已降至原值的42%。
这是一个错误的观点,变频前后两点并不是相似工况点,不满足上述关系式。
4、实际应用笔者曾有幸参与某宾馆的冷却水系统节能的改造。
该系统采用2台制冷量1160KW的蒸汽双效溴化锂吸收式制冷机组,冷却水泵流量320m3/h,扬程38m,电机功率55KW/台,2用1备。
改造前该系统主要存在如下问题:1、该宾馆在旅游淡季客房入住率低,水泵能耗高。
2、设计冷却水泵扬程太高,需通过关小阀门来消耗多余的压差,严重浪费。
改造时采用2套空调水泵智能恒温差变频控制系统,为节约设备初投资,在控制系统中增加一台切换控制柜,实现2台变频控制系统与3台水泵之间的自由转换。
控制系统根据冷凝器进出口温度传感变送器采样温度变化结合空调制冷系统能量平衡关系调节水泵流量,维持冷凝器制冷剂侧和水侧热量平衡关系,维持进出口温差和换热对数平均温差恒定。
项目改造完成后至今已经运行了2个制冷采暖周期,运行情况良好,节能效果得到业主高度评价。
5、缺点与不足:如果常时间在低流速的情况下运行,冷却水管道易结垢,但是有人提出清洗管道的费用远小于水泵变频节约的费用。
