亥姆霍兹线圈Helmholtz Coil设计案例介绍 亥姆霍兹 新磁

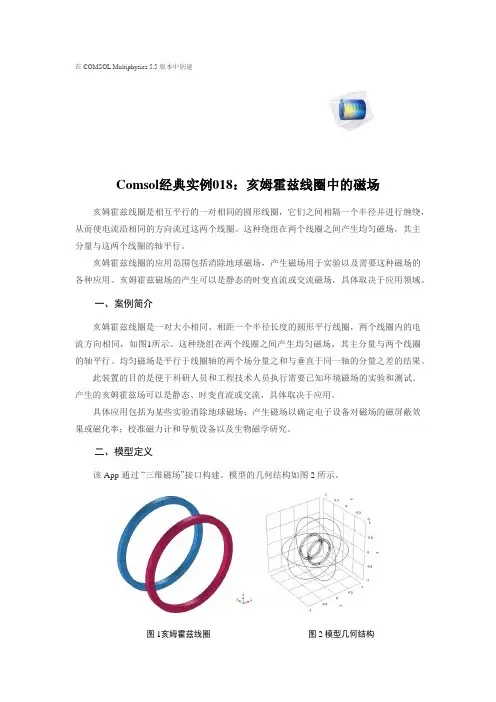

在 COMSOL Multiphysics 5.5 版本中创建Comsol经典实例018：亥姆霍兹线圈中的磁场亥姆霍兹线圈是相互平行的一对相同的圆形线圈，它们之间相隔一个半径并进行缠绕，从而使电流沿相同的方向流过这两个线圈。

这种绕组在两个线圈之间产生均匀磁场，其主分量与这两个线圈的轴平行。

亥姆霍兹线圈的应用范围包括消除地球磁场，产生磁场用于实验以及需要这种磁场的各种应用。

亥姆霍兹磁场的产生可以是静态的时变直流或交流磁场，具体取决于应用领域。

一、案例简介亥姆霍兹线圈是一对大小相同、相距一个半径长度的圆形平行线圈，两个线圈内的电流方向相同，如图1所示。

这种绕组在两个线圈之间产生均匀磁场，其主分量与两个线圈的轴平行。

均匀磁场是平行于线圈轴的两个场分量之和与垂直于同一轴的分量之差的结果。

此装置的目的是便于科研人员和工程技术人员执行需要已知环境磁场的实验和测试。

产生的亥姆霍兹场可以是静态、时变直流或交流，具体取决于应用。

具体应用包括为某些实验消除地球磁场；产生磁场以确定电子设备对磁场的磁屏蔽效果或磁化率；校准磁力计和导航设备以及生物磁学研究。

二、模型定义该 App 通过“三维磁场”接口构建。

模型的几何结构如图 2 所示。

图 1亥姆霍兹线圈图 2 模型几何结构三、域方程假设为静态电流和磁场，磁矢势A 必须满足以下方程：其中：μ是磁导率，J e 表示外加电流密度。

磁场H 、磁通密度B 和电势之间的关系由下式给出:该模型使用真空磁导率，即μ=4π×10-7 H/m 。

使用线圈的均质模型计算外部电流密度，每个线圈由10 匝导线组成，并由0.25 mA 的电流激励。

指定两个线圈的电流平行。

四、结果与讨论图3显示了线圈之间的磁通密度。

在线圈之间的区域中，磁通量相对均匀，这种均匀性是亥姆霍兹线圈的主要属性，通常也是我们所需要的特征。

图 3 切面图显示了磁通密度。

箭头表示磁场 (H) 强度和方向五、建模操作Step01：: 在新建窗口中，单击模型向导。

實驗：亥姆霍茲線圈磁場(Magnetic fields of Helmholtz coil)編者：國立清華大學物理系戴明鳳編撰日期：99年01月20日一、目的：環形亥姆霍茲線圈對(Helmholtz coil pair)和螺旋線圈(solenoidal coil；又稱螺線管)常被用以提供實驗時所需的均勻磁場，本實驗探討環形亥姆霍茲線圈所產生的磁場在空間中的分佈和均勻度變化。

二、原理：1. 何謂亥姆霍茲線圈？亥姆霍茲線圈是為紀念德國物理學家赫門⋅梵⋅亥姆霍茲(Hermann von Helmholtz)而得名，亥姆霍茲線圈的基本結構如圖1所示，是由兩個結構、大小完全相同的環形線圈組合而成，兩線圈以共軸方式配對架設，並使兩線圈之中心點間的距離等於環形線圈的半徑R 。

線圏內通入相同方向、相同大小的電流；如此可使兩環形線圈的中間區域內，獲得均勻的磁場(以下簡稱均場)。

因由雙線圈所組成，故也稱為亥姆霍茲線圈對。

亥姆霍茲線圈(對)的結構要求：1.兩個完全相同的環形線圈(線圈半徑為R)2.通過線圈圓心的兩垂直中心軸共軸3.兩線圈的中心點距離＝線圈半徑，可使磁場的不均勻度最小。

圖1 亥姆霍茲線圈對(Helmholtz coil pair)的結構圖，由兩個完全相同的環形磁性線圈共軸且對稱地座落在實驗空間的左右兩側，並使兩線圈之中心點間的距離等於環形線圈的半徑R 。

以下簡單探討單一線圈和雙線圈組所產生的磁場強度在空間中的變化。

2. 繞有N圈回路的單一場線圈如圖2所示，對於由N圈回路線圈纏繞成半徑為R 的單一場線圈，在通過線圈中心之垂直軸上的磁場(on-axial magnetic field)為x R x NIR B 232220)(2+=μ (1)上式中μ0 = 4π⨯10-7 T ⋅m/A = 1.26⨯10-6 T ⋅m/A 為真空或自由空間的導磁係數(permeability)， I 為線圈中流通的電流(以安培，A ，為單位)，x 為距線圈中心之垂直距離(以公尺為單位)，ˆx為軸向的單位向量。

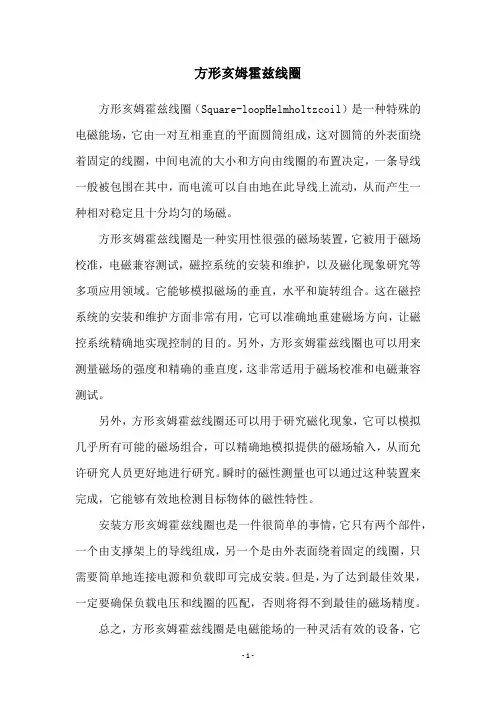

方形亥姆霍兹线圈
方形亥姆霍兹线圈（Square-loopHelmholtzcoil）是一种特殊的电磁能场，它由一对互相垂直的平面圆筒组成，这对圆筒的外表面绕着固定的线圈，中间电流的大小和方向由线圈的布置决定，一条导线一般被包围在其中，而电流可以自由地在此导线上流动，从而产生一种相对稳定且十分均匀的场磁。

方形亥姆霍兹线圈是一种实用性很强的磁场装置，它被用于磁场校准，电磁兼容测试，磁控系统的安装和维护，以及磁化现象研究等多项应用领域。

它能够模拟磁场的垂直，水平和旋转组合。

这在磁控系统的安装和维护方面非常有用，它可以准确地重建磁场方向，让磁控系统精确地实现控制的目的。

另外，方形亥姆霍兹线圈也可以用来测量磁场的强度和精确的垂直度，这非常适用于磁场校准和电磁兼容测试。

另外，方形亥姆霍兹线圈还可以用于研究磁化现象，它可以模拟几乎所有可能的磁场组合，可以精确地模拟提供的磁场输入，从而允许研究人员更好地进行研究。

瞬时的磁性测量也可以通过这种装置来完成，它能够有效地检测目标物体的磁性特性。

安装方形亥姆霍兹线圈也是一件很简单的事情，它只有两个部件，一个由支撑架上的导线组成，另一个是由外表面绕着固定的线圈，只需要简单地连接电源和负载即可完成安装。

但是，为了达到最佳效果，一定要确保负载电压和线圈的匹配，否则将得不到最佳的磁场精度。

总之，方形亥姆霍兹线圈是电磁能场的一种灵活有效的设备，它
的应用非常广泛，从磁场校准，电磁兼容测试，磁控系统的安装和维护，到磁化现象研究等都有着重要的价值。

方形亥姆霍兹线圈的安装也非常简单。

虽然它有一些限制，但它已经成为有效的电磁能场校准和测试工具，在很多领域中都受到了广泛的应用。

亥姆霍兹型线圈
亥姆霍兹型线圈是一种电磁学实验仪器，由德国物理学家赫尔曼·冯·亥姆霍兹于19世纪中叶发明。

它由两个相等半径的圆形线圈组成，通过电流在两个线圈上产生的磁场交互作用，可以产生一个恒定的磁场区域，这个磁场的方向垂直于线圈平面，并且磁场的大小是均匀的。

亥
姆霍兹型线圈可以用于磁学、电子学和核物理学等领域的实验研究中，是一种常见的基础实验仪器。

亥姆霍兹型线圈具有以下特点：
1. 磁场均匀性好：由于该线圈的结构和定位方式，使得两个线圈的磁
场强度和方向都非常均匀，可以提供一个大小和方向恒定的磁场区域，这种特点非常适合磁学和电子学的实验研究。

2. 实验操作简单：亥姆霍兹型线圈的操作方法非常简便，在实验研究
中非常容易操作，不需要过多的调整和操作技能，因此广泛用于科学
研究和教学实验室。

3. 精度高：由于磁场均匀性好，使得测量结果很精确，精度高可达
±0.2％以下，满足了研究需求。

4. 磁场稳定性好：亥姆霍兹型线圈所产生的磁场稳定性良好，不会受到外界的干扰和影响，具有很好的抗干扰性。

在实际应用中，亥姆霍兹型线圈主要用于测量和研究磁场，例如，测定磁通密度和磁感应强度等磁学参数；还可以用于电子束的导引和焦点控制、蒸发器磁场的制备等实验研究；同时，在核物理学领域也经常使用这种实验仪器。

总之，亥姆霍兹型线圈是一种非常重要的实验仪器，具有磁场均匀性好、实验操作简单、精度高、磁场稳定性好等突出特点，广泛应用于科学研究、教学实验和工业生产中。

亥姆霍兹线圈均匀磁场哎呀，今天咱们来聊聊亥姆霍兹线圈，听起来是不是很高大上，其实这玩意儿就像是个科学界的小魔术师，能把咱们周围的空间变得神奇又有趣。

你知道吗，这俩线圈一放，瞬间就能制造出均匀的磁场，简直就像是给空气中撒上一层神秘的魔法。

想象一下，电流流过的时候，就像是给线圈注入了生命，唤醒了那股神奇的力量。

真是个妙招，既可以用于实验室，也可以用于各种应用，真是一物多用的宝贝。

先来个简单的概念。

亥姆霍兹线圈其实就是两根平行放置的圆形线圈，间距适中。

只要在这俩圈里流点电，嘿，磁场就出现了。

真是神奇。

你要是站在中间，能感受到那种磁场的存在，仿佛置身于一个看不见的力量之中。

是不是有点像超能力的感觉？想想看，平时咱们在家里追剧，突然发现自己家有个隐形的超能力，不得了！不得不提一下这个磁场的均匀性，嘿嘿，这个可是个绝对的加分项。

一般来说，磁场可能不均匀，搞得人心里乱糟糟的，但亥姆霍兹线圈就能确保这个磁场的均匀，简直是完美主义者的代言。

就像咱们平时在做饭，如果盐放多了，菜就咸得没法吃，可要是调得刚刚好，那就成了美味。

亥姆霍兹线圈就是那种调料恰到好处的高手，让你的实验效果直接拉满。

这玩意儿在科研上可有着不小的贡献，很多实验都离不开它的帮助。

比如，在物理实验中，咱们可以利用它来研究一些粒子，探测那些看不见的微小东西。

哦，对了，听说过磁共振成像（MRI）吗？这也是离不开亥姆霍兹线圈的支持，能帮助医生更好地看清楚你身体里发生了什么，真的是非常有用。

想象一下，如果没有这些线圈，咱们的医疗水平可就跟不上了。

你还记得小时候玩过的那些小玩意儿吗？比如那个可以把纸卷成卷的机械装置。

亥姆霍兹线圈就像是那个机械装置，把电流的力量转化成了磁场的能量，嘿，这种转化可真是让人眼前一亮。

就像把一块石头变成了金子，谁不想在实验室里发掘点宝藏呢？再说说这玩意儿的构造。

线圈的材质、大小和电流的强度，这些都是决定最终效果的关键因素。

就像咱们喝茶，茶叶的种类、水温、浸泡时间都得恰到好处，才能泡出一杯香浓的茶。

亥姆霍兹线圈法
亥姆霍兹线圈法是一种用于产生均匀磁场的方法，它由德国物理学家赫尔曼·冯·亥姆霍兹于19世纪中期发明。

这种方法利用两个相互平行的线圈，它们的电流方向相反，且它们的半径相等，距离也相等。

这两个线圈的磁场可以相互抵消，从而产生一个均匀的磁场。

亥姆霍兹线圈法的应用非常广泛，它可以用于实验室中的物理实验，也可以用于医学成像、地球物理勘探等领域。

在物理实验中，亥姆霍兹线圈法可以用于研究磁场对物质的影响，例如研究磁性材料的性质。

在医学成像中，亥姆霍兹线圈法可以用于产生医学影像所需的磁场。

在地球物理勘探中，亥姆霍兹线圈法可以用于探测地下的磁性物质，例如矿物和石油。

亥姆霍兹线圈法的优点是产生的磁场非常均匀，这对于一些实验和应用非常重要。

但是，亥姆霍兹线圈法也有一些缺点。

首先，它只能产生静态磁场，不能产生变化的磁场。

其次，它只能产生平行于线圈轴线方向的磁场，不能产生其他方向的磁场。

最后，亥姆霍兹线圈法需要使用大量的电流，这会导致线圈发热和能源浪费。

亥姆霍兹线圈法是一种非常重要的物理实验和应用方法，它可以产生均匀的静态磁场，被广泛应用于物理实验、医学成像和地球物理勘探等领域。

虽然它有一些缺点，但是它的优点使得它成为了一种不可替代的方法。

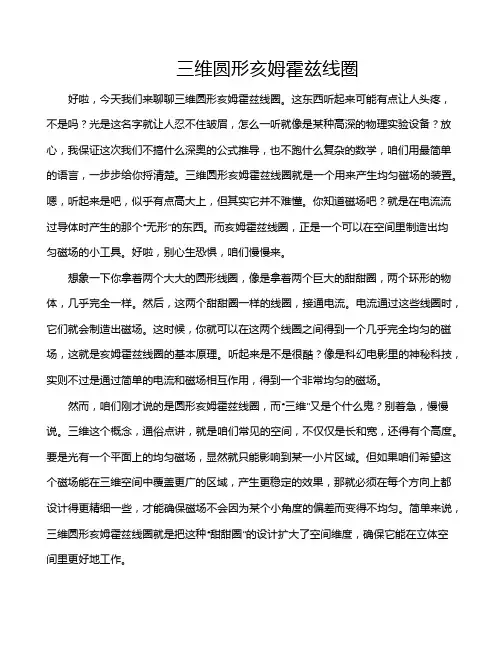

三维圆形亥姆霍兹线圈好啦，今天我们来聊聊三维圆形亥姆霍兹线圈。

这东西听起来可能有点让人头疼，不是吗？光是这名字就让人忍不住皱眉，怎么一听就像是某种高深的物理实验设备？放心，我保证这次我们不搞什么深奥的公式推导，也不跑什么复杂的数学，咱们用最简单的语言，一步步给你捋清楚。

三维圆形亥姆霍兹线圈就是一个用来产生均匀磁场的装置。

嗯，听起来是吧，似乎有点高大上，但其实它并不难懂。

你知道磁场吧？就是在电流流过导体时产生的那个“无形”的东西。

而亥姆霍兹线圈，正是一个可以在空间里制造出均匀磁场的小工具。

好啦，别心生恐惧，咱们慢慢来。

想象一下你拿着两个大大的圆形线圈，像是拿着两个巨大的甜甜圈，两个环形的物体，几乎完全一样。

然后，这两个甜甜圈一样的线圈，接通电流。

电流通过这些线圈时，它们就会制造出磁场。

这时候，你就可以在这两个线圈之间得到一个几乎完全均匀的磁场，这就是亥姆霍兹线圈的基本原理。

听起来是不是很酷？像是科幻电影里的神秘科技，实则不过是通过简单的电流和磁场相互作用，得到一个非常均匀的磁场。

然而，咱们刚才说的是圆形亥姆霍兹线圈，而“三维”又是个什么鬼？别着急，慢慢说。

三维这个概念，通俗点讲，就是咱们常见的空间，不仅仅是长和宽，还得有个高度。

要是光有一个平面上的均匀磁场，显然就只能影响到某一小片区域。

但如果咱们希望这个磁场能在三维空间中覆盖更广的区域，产生更稳定的效果，那就必须在每个方向上都设计得更精细一些，才能确保磁场不会因为某个小角度的偏差而变得不均匀。

简单来说，三维圆形亥姆霍兹线圈就是把这种“甜甜圈”的设计扩大了空间维度，确保它能在立体空间里更好地工作。

说到这里，或许你已经在脑海中勾画出一副亥姆霍兹线圈的模样了。

它看起来像是两个在同一平面上放置的圆环，电流通过后，产生一个“从中间穿过”的磁场。

更妙的是，这个磁场不管你在哪个位置，都差不多是一样强度的，不会像某些地方磁场太强、某些地方磁场太弱。

均匀，才是它的最大特点。

亥姆霍兹线圈的磁场分布亥姆霍兹线圈是一种制造小范围区域均匀磁场的器件。

由于亥姆霍兹线圈具有开敞性质，很容易地可以将其它仪器置入或移出，也可以直接做视觉观察，所以，是物理实验常使用的器件。

因德国物理学者赫尔曼·冯·亥姆霍兹而命名。

【预习提示】1. 实验中如何保证霍尔传感器中心的高度位于亥姆霍兹线圈的轴线上？2. 实验中如何消除外磁场对测量结果的影响？【实验目的】1. 了解载流线圈轴线上磁场的分布，验证毕奥—莎伐尔定律，并证明磁场叠加原理。

2. 了解亥姆霍兹线圈内的磁场大小和方向分布规律。

【实验原理】1. 载流圆线圈轴线上的磁场对载流圆线圈周围磁场的研究是认识一般载流回路产生磁场的基础。

载流线圈通以直流电流，它的周围将产生一个不随时间变化的稳恒磁场。

按照毕奥—莎伐尔定律，圆电流周围任意一点的磁感应强度为 ⎰⨯=Lr r l Id B 304πμ 可以得到载流圆线圈轴线上的各点的磁感应强度B 的大小为2/32220)(2x R I R N B +=μ 式中I 为流经线圈的电流，R 线圈的平均半径，x 为该点到圆心的距离,μ0为真空磁导率，N 为线圈的匝数，磁感应强度的方向沿着轴线.满足右手螺旋定则．圆心O 处的磁感应强度大小为 RNI B 200μ=2. 亥姆霍兹线圈轴线上的磁感应强度 亥姆霍兹线圈是一对大小、形状完全相同、彼此平行放置的同轴线圈、它们之间的距离正好等于它们的半径，当两线圈中通以相同方向、相同大小的电流时，在其公共轴线中点附近产生一个较广的均匀磁场区。

它的这个特点在生产、科研中有较大的实用价值。

根据磁场叠加原理，亥姆霍兹线圈轴线上某点的磁感应强度值为⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛-++⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛++=--2/3222/322202221'x R R x R R R NI B μ 其中N 为每个线圈匝数。

而在亥姆霍兹线圈的中心O 处磁感应强度为2/30058⋅=R NIB μ 要特别指出的是，磁场叠加原理不仅适用于亥姆霍兹线圈，对于任何电流回路系统产生的磁场都适用。

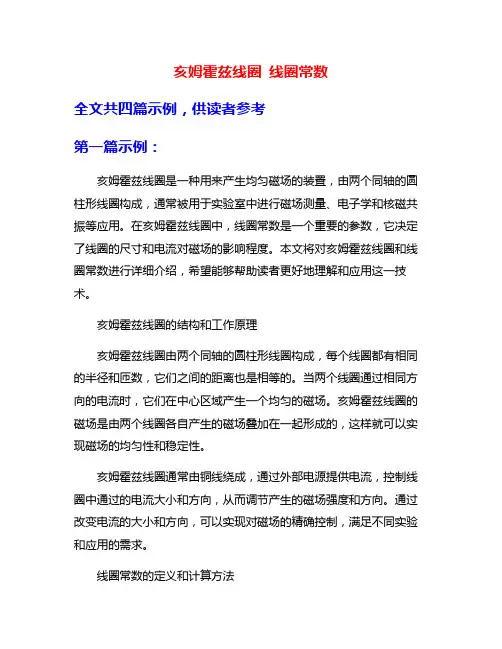

亥姆霍兹线圈线圈常数全文共四篇示例，供读者参考第一篇示例：亥姆霍兹线圈是一种用来产生均匀磁场的装置，由两个同轴的圆柱形线圈构成，通常被用于实验室中进行磁场测量、电子学和核磁共振等应用。

在亥姆霍兹线圈中，线圈常数是一个重要的参数，它决定了线圈的尺寸和电流对磁场的影响程度。

本文将对亥姆霍兹线圈和线圈常数进行详细介绍，希望能够帮助读者更好地理解和应用这一技术。

亥姆霍兹线圈的结构和工作原理亥姆霍兹线圈由两个同轴的圆柱形线圈构成，每个线圈都有相同的半径和匝数，它们之间的距离也是相等的。

当两个线圈通过相同方向的电流时，它们在中心区域产生一个均匀的磁场。

亥姆霍兹线圈的磁场是由两个线圈各自产生的磁场叠加在一起形成的，这样就可以实现磁场的均匀性和稳定性。

亥姆霍兹线圈通常由铜线绕成，通过外部电源提供电流，控制线圈中通过的电流大小和方向，从而调节产生的磁场强度和方向。

通过改变电流的大小和方向，可以实现对磁场的精确控制，满足不同实验和应用的需求。

线圈常数的定义和计算方法线圈常数是衡量线圈尺寸和电流对磁场影响程度的一个参数，通常用符号N表示，它的定义如下：N = μ0 * n * Aμ0是真空磁导率，其数值约为4π*10-7 H/m；n是线圈的匝数；A是线圈的有效面积（即产生磁场的区域面积）。

线圈常数N的单位是亨利/米（H/m）。

线圈常数N的大小会直接影响线圈产生的磁场强度和均匀性，一般来说，N越大，线圈产生的磁场就会越强，磁场的均匀性也会更好。

在设计亥姆霍兹线圈时，需要根据具体的实验和应用需求来选择合适的线圈常数，以达到最优的磁场效果。

线圈常数的应用线圈常数是亥姆霍兹线圈设计和应用中的重要参数，它在各种实验和应用中都扮演着重要的角色。

以下是一些常见的应用场景：1. 磁场测量：亥姆霍兹线圈常被用于产生均匀的磁场，在磁场测量实验中起到关键作用。

通过调节线圈的电流和尺寸，可以精确控制磁场的强度和方向，从而实现对材料磁性质的测试和分析。

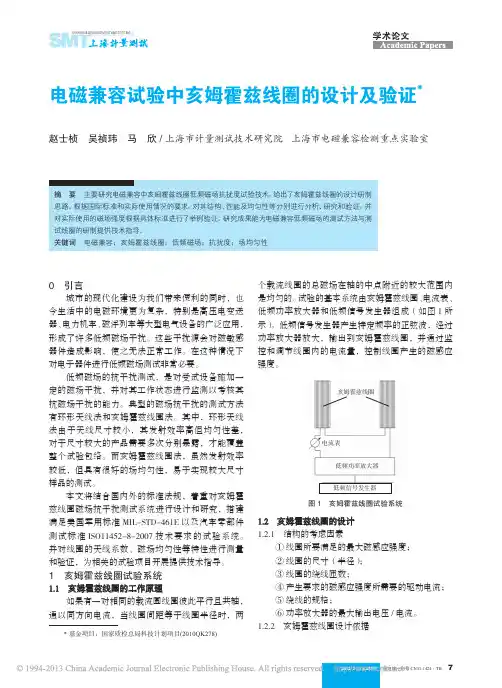

电磁兼容试验中亥姆霍兹线圈的设计及验证*赵士桢　吴祯玮　马　欣 / 上海市计量测试技术研究院 上海市电磁兼容检测重点实验室摘　要　主要研究电磁兼容中亥姆霍兹线圈低频磁场抗扰度试验技术，给出了亥姆霍兹线圈的设计研制思路。

根据国际标准和实际使用情况的要求，对其结构、性能及均匀性等分别进行分析、研究和验证，并对实际使用的磁场强度根据具体标准进行了举例验证。

研究成果能为电磁兼容低频磁场的测试方法与测试线圈的研制提供技术指导。

关键词　电磁兼容；亥姆霍兹线圈；低频磁场；抗扰度；场均匀性0　引言城市的现代化建设为我们带来便利的同时，也令生活中的电磁环境更为复杂，特别是高压电变送器、电力机车、磁浮列车等大型电气设备的广泛应用，形成了许多低频磁场干扰。

这些干扰源会对磁敏感器件造成影响，使之无法正常工作。

在这种情况下对电子器件进行低频磁场测试非常必要。

低频磁场的抗干扰测试，是对受试设备施加一定的磁场干扰，并对其工作状态进行监测以考核其抗磁场干扰的能力。

典型的磁场抗干扰的测试方法有环形天线法和亥姆霍兹线圈法。

其中，环形天线法由于天线尺寸较小，其发射效率高但均匀性差，对于尺寸较大的产品需要多次分别暴露，才能覆盖整个试验包络。

而亥姆霍兹线圈法，虽然发射效率较低，但具有很好的场均匀性，易于实现较大尺寸样品的测试。

本文将结合国内外的标准法规，着重对亥姆霍兹线圈磁场抗干扰测试系统进行设计和研究，搭建满足美国军用标准MIL-STD-461E以及汽车零部件测试标准ISO11452-8-2007技术要求的试验系统。

并对线圈的天线系数、磁场均匀性等特性进行测量和验证，为相关的试验项目开展提供技术指导。

1　亥姆霍兹线圈试验系统1.1　亥姆霍兹线圈的工作原理如果有一对相同的载流圆线圈彼此平行且共轴，通以同方向电流，当线圈间距等于线圈半径时，两* 基金项目：国家质检总局科技计划项目(2010QK278)个载流线圈的总磁场在轴的中点附近的较大范围内是均匀的。

亥姆霍兹线圈磁场分布话说啊，在咱们这个充满奥秘的世界里，磁场这玩意儿就像是隐形的魔术师，它无处不在，却又神秘莫测。

今天，咱们就来聊聊一个挺有意思的磁场现象——亥姆霍兹线圈的磁场分布。

别一听这名字就觉得高大上，其实啊，咱们用大白话也能把它讲得明明白白。

想象一下，你手里有两个圆滚滚的铁圈，它们就像是两个好朋友，紧紧挨着，大小一样，距离也刚刚好。

这俩铁圈可不是普通的铁圈，它们能通电，一通电，嘿，磁场就来了！这就是亥姆霍兹线圈的原型。

咱们把电流给它们加上，就像给这两个小家伙注入了魔法能量，它们就开始在空间里表演起了磁场的舞蹈。

你知道吗？当这两个线圈通上电流后，它们产生的磁场可有意思了。

在它们中间的那个区域，磁场就像是被精心布置过一样，特别均匀，就像咱们过年时候挂的灯笼，红彤彤的，整个区域都亮堂堂的，磁场也是，整个区域都强得均匀，一点也不偏心。

这可不像你有时候遇到的那些磁场，一会儿强一会儿弱，让人摸不着头脑。

而且啊，这个磁场还特别稳定，就像是老朋友之间的默契，不管你怎么动，只要这两个线圈的距离不变，电流不变，那磁场就像是被钉在那里一样，稳如泰山。

这种稳定，可不是那种一碰就碎的玻璃花瓶，而是那种历经风雨的老松树，风吹雨打都不怕。

说到这，你可能要问了，这亥姆霍兹线圈的磁场分布到底有啥用呢？嘿，用处可大了去了！比如说，在科学研究里，科学家们就经常用它来模拟均匀的磁场环境，就像是给实验搭了个温室，让实验条件更加理想，结果也更加准确。

这就像是咱们做饭，火候、调料都得恰到好处，才能做出美味佳肴。

还有啊，在一些高精尖的技术领域，比如核磁共振啊、粒子加速器啊，这些高大上的设备里，都离不开亥姆霍兹线圈的身影。

它们就像是这些设备的“心脏”，为这些设备提供了稳定而均匀的磁场环境，让它们能够正常运转，发挥出强大的功能。

说到这，你是不是对亥姆霍兹线圈的磁场分布有了点兴趣呢？其实啊，科学这东西，虽然有时候看起来高深莫测，但只要咱们用心去琢磨，去探究，就会发现它其实也挺接地气的。

亥姆霍兹线圈磁场实验——【ANSYS精】亥姆霍兹线圈是一种非常常见的磁场实验装置，其主要用于产生均匀的磁场。

本文将使用ANSYS软件进行亥姆霍兹线圈磁场实验的模拟，并进行结果分析。

1. 实验原理亥姆霍兹线圈是一种由两个同轴平行圆形线圈组成的装置，两个线圈的电流方向相反。

亥姆霍兹线圈的磁场是由两个线圈的磁场叠加而成的。

当两个线圈间的距离等于线圈半径的一半时，线圈中心的磁场是均匀的。

2. 实验建模2.1 建立几何模型首先，在ANSYS中建立一个几何模型。

我们可以通过几何建模工具创建一个直径为10cm的圆线圈。

然后，将该圆线圈复制一份，并旋转180度，使其与原始线圈同轴平行放置，且两个线圈电流方向相反。

最后，将两个线圈的距离设置为线圈半径的一半，即5cm。

2.2 设置材料属性在ANSYS中，我们需要为线圈设置合适的材料属性。

在本实验中，我们假设线圈是由纯铜制成的，因此在材料库中选择铜作为材料属性。

2.3 设置边界条件在实际的实验中，亥姆霍兹线圈是通过电源进行驱动的。

然而，在模拟实验中，我们需要为线圈设置边界条件，以模拟电源的驱动。

在本实验中，我们为线圈设置电流密度的边界条件，将其设置为2A/mm²。

同时，我们需要将线圈上表面设置为绝缘条件，以避免电流从线圈中逸出。

3. 实验分析在设置好几何模型、材料属性和边界条件之后，我们需要运行模拟并分析实验结果。

3.1 计算磁场强度在ANSYS中，我们可以使用磁场分析工具计算亥姆霍兹线圈中心的磁场强度。

在本实验中，我们假设线圈中的电流为2A，计算线圈中心的磁场强度分布。

根据分析结果，当线圈电流为2A时，亥姆霍兹线圈中心的磁场强度约为3.14mT。

这表明实验结果符合预期，即亥姆霍兹线圈能够产生一个均匀的磁场。

3.2 分析磁场分布我们也可以使用磁场分析工具来分析亥姆霍兹线圈中磁场的分布情况。

通过分析磁场分布，我们可以确定实验中可接受的偏差范围。

根据磁场分布分析结果，亥姆霍兹线圈中心附近的磁场强度分布非常均匀。

亥姆霍兹线圈：三维磁场简介亥姆霍兹线圈是一种用于产生均匀磁场的装置，由两个同轴的同半径线圈组成，电流方向相反。

这种线圈设计灵活，能够产生近乎均匀的磁场，被广泛应用于科研、实验室和工业领域。

本文将深入探讨亥姆霍兹线圈的性质、原理以及其应用领域，以期全面理解三维磁场的产生和利用。

亥姆霍兹线圈的原理亥姆霍兹线圈由两个同轴线圈组成，半径相等，距离也相等，电流方向反向，使得两个磁场合成时相互抵消，从而产生了均匀的磁场。

亥姆霍兹线圈的原理可以通过比例关系来理解。

假设我们有一个半径为R的圆形线圈，通过该线圈的电流为I，根据比例关系可以得到中心处的磁场强度B为:\[B = \]其中，B为磁场强度，μ₀为真空磁导率，I为电流，N为线圈匝数，R为线圈的半径。

通过将两个同轴的线圈的磁场叠加，则可以得到近似均匀的磁场。

这是因为两个线圈的磁场在中心处相互抵消，而在两个线圈之间的区域则加强。

这种均匀磁场的产生对于许多应用非常重要，例如：粒子加速器、原子物理学实验和磁共振成像（MRI）等。

亥姆霍兹线圈的三维磁场特性除了产生均匀磁场，亥姆霍兹线圈还具有一些其他的特性，这些特性使得它成为许多实验和应用的理想选择。

1. 可调节的磁场强度通过控制电流大小可以调节亥姆霍兹线圈的磁场强度。

这种可调节性对于各种应用非常有用，特别是在需要改变实验条件或对磁场进行校准的情况下。

2. 磁场方向一致由于亥姆霍兹线圈是同轴线圈，电流方向反向，所以磁场的方向在两个线圈之间是一致的。

这种一致性简化了实验的设计和数据分析，保证了准确性和可重复性。

3. 磁场空间均匀性亥姆霍兹线圈能够在较大的区域内产生空间均匀的磁场。

在这个均匀磁场区域内，磁场强度非常接近，并且变化较小。

这对于需要均匀磁场条件的实验和测量非常重要。

4. 三维磁场分布特性亥姆霍兹线圈的磁场分布具有一定的三维特性。

在两个同半径的线圈之间，磁场强度较高，随着距离的增加逐渐减小。

在线圈的中心处，磁场强度非常小，接近于零。

亥姆霍兹线圈实验报告一、实验目的1.1 探索亥姆霍兹线圈的磁场特性亥姆霍兹线圈，听起来是不是有点高大上？其实，它是由两个相同的圆形线圈组成，彼此平行且间距固定。

这个实验的目的就是想看看在不同电流下，亥姆霍兹线圈会产生怎样的磁场。

我们要找出这些磁场的分布情况，以及它们和电流之间的关系。

1.2 磁场测量磁场的测量是个细致活。

我们用到的工具叫“霍尔效应传感器”。

它可以精确测量磁场的强度和方向。

搭配一些简单的仪器，比如电源和电流表，我们就可以开始实验了。

这个过程既复杂又刺激，充满了探索的乐趣。

二、实验步骤2.1 准备工作首先，得把亥姆霍兹线圈搭建好。

线圈的直径和线圈之间的距离都是有讲究的。

我们得确保它们完美对称，这样才能得到理想的磁场。

接着，连接电源，调试电流的大小。

小心翼翼，生怕弄错了。

2.2 测量磁场接下来就是关键环节。

把霍尔传感器放在线圈中间，调节电流，从小到大逐步增加。

每一次变化都让我心跳加速。

随着电流的增大，磁场强度也随之变化。

这种直接的因果关系让人惊叹。

2.3 数据记录记录数据的时候，得保持专注。

每一个数字背后都藏着宝贵的信息。

磁场强度、位置、时间，一一不落。

看着一串串数据在纸上排列开来，真有种小小的成就感。

实验的每一步，都是一次新的发现。

三、结果分析3.1 磁场分布根据记录的数据，我们可以绘制出磁场的分布图。

这张图，就像是一幅艺术作品，清晰地展现了磁场的特性。

中心区域的磁场强度最大，逐渐向外减弱。

这个过程让人深刻体会到“物极必反”的道理。

3.2 电流与磁场的关系接下来，我们分析电流和磁场之间的关系。

数据表明，电流越大，磁场强度也越强。

简单明了，像极了生活中的许多道理——投入越多，收获越大。

这种线性关系不仅符合我们的预期，更加坚定了我们对物理规律的信心。

四、总结亥姆霍兹线圈的实验让我感受到了科学的魅力。

每一个步骤都让我更加理解了磁场的本质，体会到了实验的重要性。

科学不仅仅是冷冰冰的公式，更是充满了无限可能的探索之旅。

亥姆霍兹线圈使用场景亥姆霍兹线圈，这个名字听起来是不是挺高大上的？它在咱们的生活中可有不少用处呢！你知道吗？亥姆霍兹线圈的主要功能就是产生均匀的磁场，真是个好东西，像一位默默无闻的英雄，时刻准备为我们服务。

这玩意儿在科学实验里可是个“常客”，比如物理实验，化学实验，各种高大上的实验室里，离了它简直不行。

试想一下，你在实验室里，满脸严肃，结果设备不给力，哎呀，那可是要犯愁的。

说到亥姆霍兹线圈，咱们可以想象一下，在医院里，医生用它来做核磁共振成像，这可不是开玩笑的！病人躺在机器里，感觉自己像是进入了科幻电影，而亥姆霍兹线圈正是让这一切成真的关键。

没有它，医生可能连个清晰的图像都看不到，病人也许就会错过重要的诊断，真是事关重大啊。

再比如，咱们在研究新材料的时候，亥姆霍兹线圈的身影也时常出现。

科学家们希望能发现更轻、更强的材料，这就需要在精准的磁场下进行实验。

想象一下，科学家们像是在打游戏，努力探索未知的世界，亥姆霍兹线圈就像游戏里的神秘道具，助他们一臂之力。

没有它，研究进展就像没头苍蝇，瞎忙活。

而且啊，亥姆霍兹线圈在物理学的实验中，尤其是在原子物理和粒子物理的研究里，简直是不可或缺。

科学家们想要观察微观世界，看看原子内部到底在干啥，嘿，这时候亥姆霍兹线圈就派上用场了。

就好比你要去探险，没有地图和指南针，那可真是头疼，亥姆霍兹线圈就像是那把利器，让一切都变得简单。

亥姆霍兹线圈的应用可不止这些。

它还可以用在教育领域，尤其是物理教学中。

老师可以用它来演示磁场的性质，学生们看到眼前这个神奇的设备，肯定会惊呼：“哇，原来磁场是这么回事！”这种生动的实验，比起枯燥的书本知识，简直是让人如沐春风。

想象一下，课堂上，孩子们兴奋地讨论，互相交流，学习氛围简直好得不得了。

此外，亥姆霍兹线圈在电子设备中也能找到身影，比如在无线充电的技术里，它也发挥着重要作用。

你知道吗，现代人的生活离不开手机、平板这些电子产品，充电成了每天的“必修课”。
