通信设备安装工程施工规范一、通信设备安装工程施工前准备1、施工前对工程环境进行勘测和评估，确保施工地点符合通信设备安装要求。
2、根据通信设备安装工程设计图纸和技术要求，准备好施工所需的各种工具、材料和设备。
3、制定施工方案，包括施工工序、安全措施、质量要求等，并由项目负责人审核确认。
4、制定施工计划，明确施工进度、质量要求、安全措施，确保施工进度和质量可控。
5、对施工人员进行培训，包括施工流程、安全操作、应急处理等，确保施工人员具备操作技能和安全意识。
二、通信设备安装工程施工要求1、施工过程中，应严格按照设计图纸和技术要求进行，不得擅自改变设计方案。
2、施工现场应根据规定标识好安全警示标识，设置告示牌，明确施工区域和安全通道，确保施工现场秩序井然。
3、在施工现场应建立施工档案，记录施工过程中的关键环节和重要数据，包括设备安装过程、质量验收和安全检查等。
4、严格执行施工作业流程，确保每个工序均按要求合格，做到一道工序的质量合格才能进入下一道工序。
5、设备安装过程中要保持环境整洁，防止渣滓、废料污染和危害设备安装质量。
三、通信设备安装工程施工质量要求1、通信设备安装施工队伍应具备专业技能，严格按照设备厂家的要求和标准进行安装施工。
2、设备安装过程中，对设备和材料的质量要进行严格把关，确保设备符合要求，材料遵循产品标准使用。
3、设备安装完成后，应进行质量验收，检查设备连接是否牢固，接线是否正确，系统是否正常运行等，确保设备安装质量合格。
4、施工中的关键节点和重要工序，应抽查和复核，避免疏漏和失误，确保施工质量达标。
5、通信设备安装工程竣工后，应进行验收，项目负责人应与业主单位签署竣工验收书，确认工程完工并投入使用。
四、通信设备安装工程施工安全管理要求1、施工前的安全交底是必须的，确保所有施工人员都了解施工安全要求、安全防护措施和应急处理方法。
2、在施工现场设置安全警示标志，明确安全通道，配置必要的安全设施，保障施工现场安全。
2024年河南联通本地传送网工程施工组织方案1.工程概述这次施工的目标是河南联通的本地传送网，涉及的范围广泛，从城市的中心到郊外的乡村，我们都需要做到精细化管理，确保每一个环节都能顺利进行。
工程的主要内容包括铺设光纤、建设基站、调试设备等。
2.施工准备工作施工前的准备工作至关重要，就像打地基一样，只有把基础打牢，后面的工程才能顺利进行。
我们要对施工区域进行详细的勘查，了解地形地貌、交通状况、地下管线分布等。
同时，要和当地政府、居民沟通，取得他们的支持和配合。
我们要组织一支专业的施工队伍，包括工程师、技术人员、施工人员等。
每个人都要明确自己的职责，确保在施工过程中各司其职，协同作战。
3.光纤铺设遵循设计图纸，确保光纤的走向和长度符合要求；光纤的铺设要避开地下管线，防止施工过程中发生意外；在施工过程中，要定期检查光纤的质量，确保没有损坏。
4.基站建设选择合适的地点，既要考虑信号覆盖范围，也要考虑交通便利性；基站的建设要符合环保要求，尽量减少对周边环境的影响；基站建设完成后，要进行严格的调试，确保信号稳定。
5.设备调试根据设备的说明书，逐项检查设备的功能和性能；对设备进行测试，确保数据传输的稳定性和速度；对设备进行优化，提高网络的性能。
6.施工安全与环保在施工过程中，我们要高度重视安全问题，确保施工人员的人身安全和设备的安全。
同时，要注意环保，减少对环境的影响。
具体措施如下：定期对施工人员进行安全教育，提高他们的安全意识；施工现场要设置安全警示标志，提醒施工人员注意安全；施工过程中，要采取有效措施，减少噪音、扬尘等对环境的影响。
7.工程验收与交付工程完成后，要进行严格的验收，确保工程的质量符合要求。
验收合格后，将工程交付给河南联通，开始正式运营。
8.后期维护与服务定期对设备进行检查和维护，确保设备的正常运行；对用户的反馈进行及时处理，解决用户在使用过程中遇到的问题；根据市场需求，不断优化网络性能，提升用户体验。
通信设备安装施工工艺标准(完)1. 引言本文档旨在为通信设备安装施工提供标准化的工艺指导，以确保设备的安装质量和效果。
在进行安装施工前，请仔细阅读本标准，确保安装过程符合相关法规和安全要求。
2. 施工前准备2.1 设备确认：施工前应对通信设备进行确认，确保设备类型、数量和规格符合设计要求。
2.2 工具准备：准备适当的工具和设备，以满足设备安装所需的现场条件。
3. 安装施工步骤3.1 安装位置确认：根据设计要求和现场情况，确定通信设备的最佳安装位置，并进行标记。
3.2 基础施工：根据设备类型和规格要求，进行必要的基础施工，确保设备能够稳固地安装在地面或支架上。
3.3 电源接入：根据设备的电力需求，进行电源线路接入，确保设备能够正常供电。
3.4 系统连接：根据设备的连接要求，进行各组件之间的连接，确保系统能够正常通信和运行。
3.5 调试测试：在安装完成后，进行设备的调试和测试，确保设备的功能和性能符合要求。
3.6 安全管理：在安装施工过程中，应注意安全事项，确保作业人员的人身安全和设备的安全性。
4. 施工后验收4.1 检查和测试：施工完成后，进行设备的检查和测试，确保设备的安装质量和功能正常。
4.2 报备和备案：按照相关规定，将施工完成的通信设备安装情况进行报备和备案，确保施工合规。
5. 结论本文档提供了通信设备安装施工的标准化工艺指导，帮助确保设备安装质量和效果。
在施工过程中，应严格按照本标准进行操作，并注意安全事项。
如果有任何问题或疑问，请及时与相关负责人或专业人士进行沟通和咨询。
注：本文件仅供参考，请以最新的相关法规和规范为准。

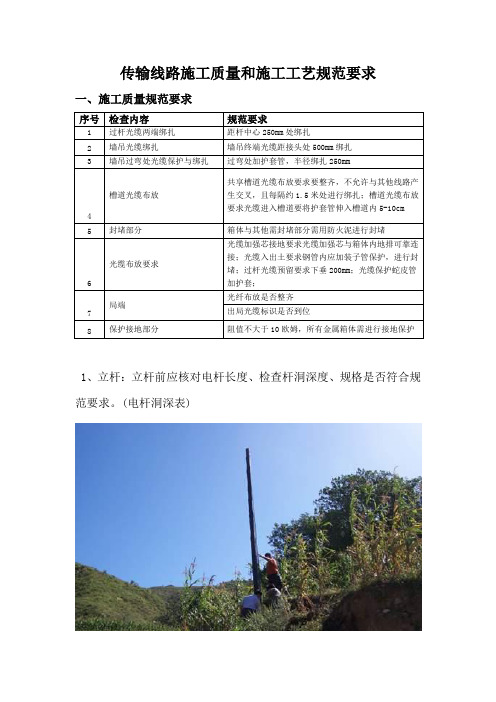

传输线路施工质量和施工工艺规范要求一、施工质量规范要求1、立杆：立杆前应核对电杆长度、检查杆洞深度、规格是否符合规范要求。
(电杆洞深表)2、出土引上要做好加固、封堵保护3、光缆中间预留要符合规范，盘留O型直径50-60cm，光缆盘留6-8圈。
盘留方向为顺时针方向，挂好标牌。
4、光缆光缆过杆时要做PVC套管保护，杆稍中心两侧25CM进行绑扎，光缆与吊线之间有15CM慢弯。
杆路终端一般情况下不做预留，既既不要将多条光缆盘留在一处。
5、光缆光缆过杆时要做PVC套管保护，杆稍中心两侧25CM进行绑扎，光缆与吊线之间有15CM慢弯。
杆路终端一般情况下不做预留，既既不要将多条光缆盘留在一处。
6、加PVC套管保护、并做防水弯，光缆进入机房时要在入线口的右上方引入7、光缆引入机房后要沿走线槽到进行绑扎做好标牌8、光缆在ODF架中要固定绑扎、并将光缆加强芯与地线排固定9、光纤与尾纤溶接后要按要求进行盘留在容纤盘中10、光缆接入时尾纤要按顺序进行盘留11、子管出管孔口60CM，按照光缆走向顺向钉固。
12、光缆用PVC护套保护钉固在上覆下20CM处。
13、光缆在人孔内盘留不得超过20米，需安装盘留架在人孔内侧面，且不可过分集中放置盘留。
14、不得将光缆盘留和光缆接头盒预留在同一人孔内。
15、光缆接头盒要放置在接头盒支架上并将接头盒国定在上覆下托架上之间，不得将光缆接头盒置放在人孔口圈处正中位置上。
二、施工工艺要求1、布放线缆的规格、路由、截面和位置应符合施工图的规定，线缆不得有断裂、接头，线缆排列必须整齐，外表无损伤。
2、三线分离：交流、直流电源线缆必须分开布放，不可避免时，间距应大于15cm。
电源电缆、信号电缆应分离布放，不可避免时，间距应大于20cm；在不可避免的交叉处，电源电缆与信号电缆成90°夹角。
3、光缆连接线应布放于架内的两侧，布放尾纤时，要注意做好尾纤头及尾纤的保护，无死弯、绷直现象。
盘留的尾纤要顺序整齐，曲率半径要符合要求，捆绑力量要适中。

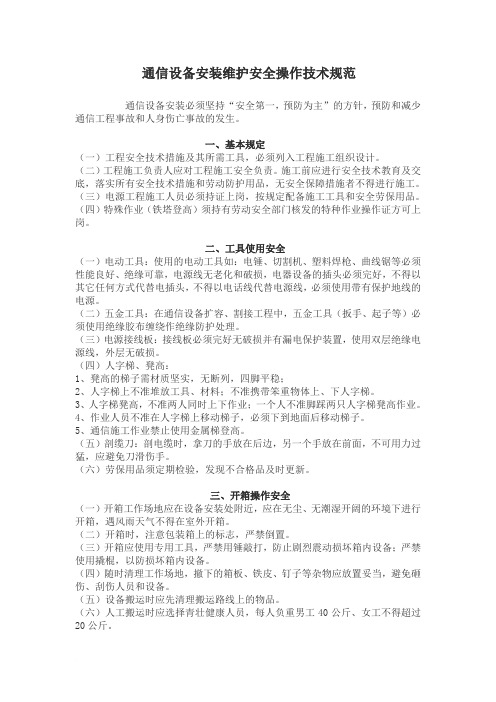

通信设备安装维护安全操作技术规范通信设备安装必须坚持“安全第一，预防为主”的方针，预防和减少通信工程事故和人身伤亡事故的发生。
一、基本规定（一）工程安全技术措施及其所需工具，必须列入工程施工组织设计。
（二）工程施工负责人应对工程施工安全负责。
施工前应进行安全技术教育及交底，落实所有安全技术措施和劳动防护用品，无安全保障措施者不得进行施工。
（三）电源工程施工人员必须持证上岗，按规定配备施工工具和安全劳保用品。
（四）特殊作业（铁塔登高）须持有劳动安全部门核发的特种作业操作证方可上岗。
二、工具使用安全（一）电动工具：使用的电动工具如：电锤、切割机、塑料焊枪、曲线锯等必须性能良好、绝缘可靠，电源线无老化和破损，电器设备的插头必须完好，不得以其它任何方式代替电插头，不得以电话线代替电源线，必须使用带有保护地线的电源。
（二）五金工具：在通信设备扩容、割接工程中，五金工具（扳手、起子等）必须使用绝缘胶布缠绕作绝缘防护处理。
（三）电源接线板：接线板必须完好无破损并有漏电保护装置，使用双层绝缘电源线，外层无破损。
（四）人字梯、凳高：1、凳高的梯子需材质坚实，无断列，四脚平稳；2、人字梯上不准堆放工具、材料；不准携带笨重物体上、下人字梯。
3、人字梯凳高，不准两人同时上下作业；一个人不准脚踩两只人字梯凳高作业。
4、作业人员不准在人字梯上移动梯子，必须下到地面后移动梯子。
5、通信施工作业禁止使用金属梯登高。
（五）剖缆刀：剖电缆时，拿刀的手放在后边，另一个手放在前面，不可用力过猛，应避免刀滑伤手。
（六）劳保用品须定期检验，发现不合格品及时更新。
三、开箱操作安全（一）开箱工作场地应在设备安装处附近，应在无尘、无潮湿开阔的环境下进行开箱，遇风雨天气不得在室外开箱。
（二）开箱时，注意包装箱上的标志，严禁倒置。
（三）开箱应使用专用工具，严禁用锤敲打，防止剧烈震动损坏箱内设备；严禁使用撬棍，以防损坏箱内设备。
（四）随时清理工作场地，撤下的箱板、铁皮、钉子等杂物应放置妥当，避免砸伤、刮伤人员和设备。
《通信设备工程安装施工规范》根据通信设备的类型,本规范分为程控交换设备、传输设备、电源设备、接入网设备、数据通信设备五个部分。
第一部分程控交换设备工程安装施工规范一、安装工艺1、机架设备1、1 机房机架设备位置安装正确,符合安装工程设计平面图要求。
1、2 用吊垂测量,机架安装垂直偏差度应不大于3mm。
1、3 大列主走道侧必须对齐成直线,误差不大于5mm。
相邻机架应紧密靠拢;整列机面应在一平面上,无凹凸现象。
1、4 各种螺栓必须拧紧,同类螺丝露出螺帽的长度应一致。
1、5 机架上的各种零件不得脱落或碰坏,漆面如有脱落应予补漆。
各种文字与符号标志应正确、清晰、齐全。
1、6 机架、列架必须按施工图的抗震要求进行加固。
1、7 告警显示单元安装位置端正合理,告警标志清楚。
2、机台与外围终端设备2、1 机台位置应安装正确,台列安装整齐,机台边缘应成一直线,相邻机台紧密靠拢,台面相互保持水平,衔接处无明显高低不平现象。
2、2终端设备应配备完整,安装就位,标志齐全、正确。
3、总配线架及各种配线架3、1 总配线架底座位置应与成端电缆上线槽或上线孔洞相对应。
跳线环位置应平直整齐。
3、2 总配线架滑梯安装应牢固可靠、滑动平稳,滑梯轨道拼接平正,手闸灵敏。
3、3 总配线架及各种配线架(含数字配线架、中间配线架等)各直列上下两端垂直误差应不大于3mm,底座水平误差每米不大于2mm。
3、4 配线架接线板安装位置应符合施工图设计,各种标志完整齐全。
3、5 配线架必须按施工图要求进行抗震加固。
3、6 总配线架直列告警装置及总告警装置设备安装齐全。
4、电缆走道及槽道4、1 电缆走道及槽道的安装位置应符合施工图设计的规定,左右偏差不得超过50mm。
4、2 安装走道应符合下列规定:（1）水平走道应与列架保持平行或直角相交,水平度每米偏差不超过2mm;（2）垂直走道应与地面保持垂直并无倾斜现象,垂直度偏差不超过3mm。
（3）走道吊架的安装应整齐牢固,保持垂直,无歪斜现象。
通信设备安装施⼯规范通信设备安装规范及要求前⾔为了提⾼⼯程质量、确保设备安装符合技术规范要求，根据原邮电部和信息产业部对通信⼯程施⼯的相关要求，特颁发本施⼯要求，本要求主要依据以下参考⽂献：1、《通信电源设备安装⼯程验收规范》 YD 5079-992、《通信⼯程电源系统防类防雷技术规范》 YD 5078-983、《数字移动通信（TDMA）设备安装⼯程验收规范》YD 5067-98⽂中如有不详处以上述中华⼈民共和国通信⾏业标准为准。
⼀．系统设备施⼯安装、测试实施细则（⼀.）施⼯前的检查1、机房环境要求在安装⼯程开始以前，必须对机房的建筑和环境条件进⾏检查，具备下列条件可开⼯：1．1 机房及有关⾛廊等地段的⼟建⼯程已全部竣⼯，室内墙壁已充分⼲燥；1．2 机房地⾯负荷：每平⽅⽶≥450Kg；（须满⾜设备⼚家要求）。
1．3 机房净⾼：≥2.70M；（须满⾜设备⼚家要求）。
1．4 机房主要门的⼤⼩应满⾜设备的搬运要求，房门锁和钥匙齐全；1．5 机房的通风管道应清扫⼲净并通风，空⽓调节设备应安装完毕，性能良好；1．6 机房顶棚、墙、门、窗、地⾯应不脱落，不易起尘，不易集灰，并能尘砂侵⼊。
屋顶严格要求不漏⽔、不掉灰，装饰材料应⽤⾮燃烧材料或⾮易燃材料；1．7 各种沟槽应采取防潮措施，其边⾓应平整，地⾯与盖板应缝隙严密，照明与电⼒管线应尽量采⽤暗铺设；1．8 对机房活动地板进⾏专门检查，地板板块尺⼨符合安装设计要求，板块铺设严密坚固，每平⽅⽶⽔平误差≤2毫⽶，地板⽀柱接地良好，接地电阻和防静电设施符合说明书⾯要求；1．9 机房的防尘、温湿度、照明符合设计要求；1．10 机房地⾯应平整光洁，地槽和孔洞的数量、位置、尺⼨均应符合⼯艺设计的要求；1．11 机房的防震应符合设计规定；1．12 机房内要满⾜国家防⽕标准；1．13 电源已接⼊机房，应满⾜施⼯要求；1．14 设开箱场地和专⼈负责的堆放设备和材料的集中场地。
2、器材及设备检验要求2．1施⼯前，施⼯单位对运到⼯地的器材应进⾏清点和外观检查。

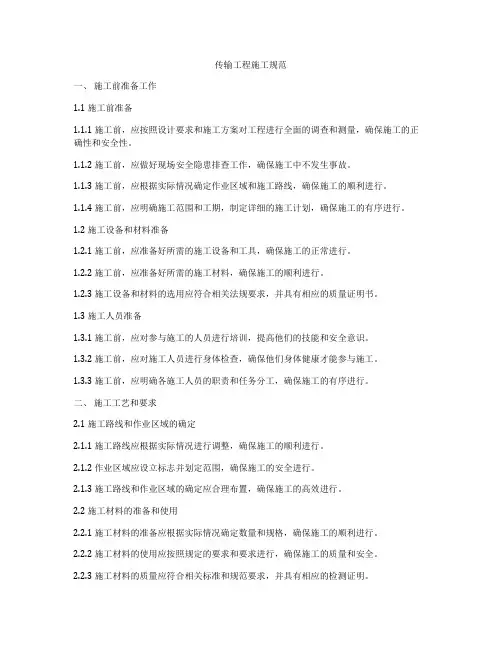

传输工程施工规范一、施工前准备工作1.1 施工前准备1.1.1 施工前，应按照设计要求和施工方案对工程进行全面的调查和测量，确保施工的正确性和安全性。
1.1.2 施工前，应做好现场安全隐患排查工作，确保施工中不发生事故。
1.1.3 施工前，应根据实际情况确定作业区域和施工路线，确保施工的顺利进行。
1.1.4 施工前，应明确施工范围和工期，制定详细的施工计划，确保施工的有序进行。
1.2 施工设备和材料准备1.2.1 施工前，应准备好所需的施工设备和工具，确保施工的正常进行。
1.2.2 施工前，应准备好所需的施工材料，确保施工的顺利进行。
1.2.3 施工设备和材料的选用应符合相关法规要求，并具有相应的质量证明书。
1.3 施工人员准备1.3.1 施工前，应对参与施工的人员进行培训，提高他们的技能和安全意识。
1.3.2 施工前，应对施工人员进行身体检查，确保他们身体健康才能参与施工。
1.3.3 施工前，应明确各施工人员的职责和任务分工，确保施工的有序进行。
二、施工工艺和要求2.1 施工路线和作业区域的确定2.1.1 施工路线应根据实际情况进行调整，确保施工的顺利进行。
2.1.2 作业区域应设立标志并划定范围，确保施工的安全进行。
2.1.3 施工路线和作业区域的确定应合理布置，确保施工的高效进行。
2.2 施工材料的准备和使用2.2.1 施工材料的准备应根据实际情况确定数量和规格，确保施工的顺利进行。
2.2.2 施工材料的使用应按照规定的要求和要求进行，确保施工的质量和安全。
2.2.3 施工材料的质量应符合相关标准和规范要求，并具有相应的检测证明。
2.3 施工工艺和流程2.3.1 施工工艺应按照设计要求和规范要求进行，确保施工的正确进行。
2.3.2 施工流程应合理安排，确保施工的高效进行。
2.3.3 施工过程中应加强质量监督和检查，确保施工质量符合要求。
2.4 施工安全和环保2.4.1 施工过程中应加强安全管理，确保施工人员的安全。

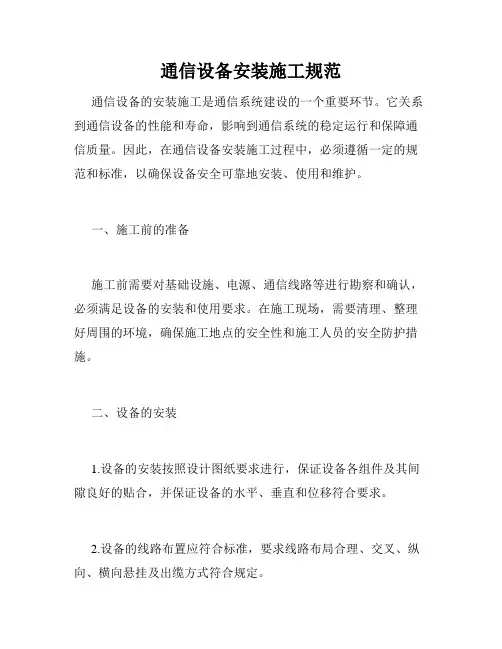

通信设备安装施工规范通信设备的安装施工是通信系统建设的一个重要环节。
它关系到通信设备的性能和寿命，影响到通信系统的稳定运行和保障通信质量。
因此，在通信设备安装施工过程中，必须遵循一定的规范和标准，以确保设备安全可靠地安装、使用和维护。
一、施工前的准备施工前需要对基础设施、电源、通信线路等进行勘察和确认，必须满足设备的安装和使用要求。
在施工现场，需要清理、整理好周围的环境，确保施工地点的安全性和施工人员的安全防护措施。
二、设备的安装1.设备的安装按照设计图纸要求进行，保证设备各组件及其间隙良好的贴合，并保证设备的水平、垂直和位移符合要求。
2.设备的线路布置应符合标准，要求线路布局合理、交叉、纵向、横向悬挂及出缆方式符合规定。
3.设备的接地要求接地系统的接地电阻小于标准，线路实现良好的接、留、跳、分离。
三、设备的调试设备安装完成后，还需要进行设备的调试和测试。
调试和测试主要包括开机测试、功能测试、接口测试、信令测试等多项测试，以检验设备的性能和可靠性。
1.开机测试。
首先需要对设备的电源进行测试，检查电源供电是否正常。
然后开启设备电源，观察设备是否正常启动。
设备启动后，还需要检查设备各个模块、接口和功能是否正常。
2.功能测试。
功能测试是针对设备的各项功能进行测试，包括音频、视频、信令、故障等功能测试。
3.接口测试。
接口测试是指测试设备的各个接口、端口、适配器等的连接是否正常，包括硬件接口和软件接口。
4.信令测试。
信令测试是指测试通信设备在通信过程中的信号传输、信令处理、呼叫建立和释放等方面的功能是否正常。
四、施工后的整理和维护设备安装施工完成后，还需要对施工现场进行清理、整理和检查，确保施工现场的安全性和施工质量。
此外，还需要对设备进行定期维护，确保设备的正常运行和健康寿命，保障通信系统的正常运行。
总之，通信设备安装施工是通信系统建设中一个重要环节，它关系到通信系统的稳定运行和保障通信质量。
在安装施工过程中，必须遵循一定的规范和标准，进行勘察、清理、整理、安装、调试等多项工作，确保设备安全可靠地安装、使用和维护。
2014年中国联通河南传送网扩容工程传输设备施工规范中国联合网络通信公司河南省分公司河南省通信建设监理有限公司2014年4月编制概述一、适用范围：本规范适用于河南联通传送网省内干线、本地网传输系统新建、扩容工程，无线基站、商业楼宇室内分布传输接入工程等硬件安装、单机测试、系统测试及系统验收。
二、现场测试及验收指标说明：1、分组传输系统现场测试分单机测试、系统测试和网管功能测试三部分，要求施工过程中按现场测试及验收指标规定对全网进行全面测试。
2、工程验收指标分为硬件工艺检查、性能指标测试抽查和网管功能检查三部分。
接入层无线基站、商业楼宇室内分布传输接入系统硬件工艺、单机测试采取现场验收方式，与施工同步进行；系统初验时抽查10-20%。
核心汇聚层采取集中验收的方式，在系统初验时，对硬件工艺进行全面的验收检查，对性能指标测试按环、链或波道进行，抽查10-20%，对网管功能进行全面验收检查。
三、编写依据1、建设工程监理规范GB50319-20002、河南联通移动通信网单站验收及交维管理办法（试行）3、2014年河南联通本地传送网及移动基站传输接入工程设计文件4、WDM长途光缆传输系统工程验收规范YD/T5029-20055、SDH长途光缆传输系统工程验收规范YD/T5044-20056、华为、中兴、烽火设备安装指南目录一、工程项目建设流程二、工程项目建设安全管理要点三、核心层工程项目建设质量控制要点四、接入层工程项目建设质量控制要点五、传输设备安装工艺规范六、硬件施工阶段质量控制要点图片说明一、工程项目建设流程工程阶段工程环节控制要点施工内容相关资料勘察设计阶段现场勘察1、机房环境资源2、设备安装位置1、建设单位配合设计进行现场勘查2、设计院完成施工图设计设计单位：一阶段设计设计会审1、施工图的正确性2、概预算的正确性1、了解工程概况2、提出审核意见设计会审纪要施工准备阶段现场复勘1、施工图纸复堪2、设备安装位置3、取电位置、空开容量4、走线路由、线缆长度5、走线架、走纤槽、底座1、查阅设计文件和工程配置清单2、机房现场进行控制要点的复勘3、施工图复勘现场复勘情况报告施工准备1、资质审查2、方案审查3、开工条件审查1、审查施工企业资质及人员安全员证、电工证等2、审核、签证施工组织方案及开工报告3、收取机房施工单和安全施工协议书4、检查设备、材料到货情况，确认开工条件1、施工方报审表、资质证书2、施工组织方案3、施工安全协议书4、监理规划工程启动会1、明确工程要求2、设计交底3、问题沟通1、明确工程要求2、设计交底和问题沟通3、参建单位宣讲组织方案、人员安排4、建设单位与监理单位联合下发开工令1、工程启动会会议纪要2、工程联系表3、开工令硬件施工阶段收货验货1、四方验货2、按设备配置清单点验1、送货到指定地点2、终端、打印机等直接交主管3、数量、规格、型号、合格证1、设备点验清单2、验货监理报告硬件安装四控三管一协调1、按照建设单位意见，组织协调安排施工2、按规范标准检查各施工环节质量3、检查落实安全操作规程4、记录工程量，设备安装数量、材料使用数量等5、监理按要求编报监理周、月报，特殊情况立即报告或报专题报告1、监理通知2、停复工通知3、设计变更通知4、工程量统计表、余料清单5、设备拆除或剩余移交清单线缆布放标签标示软调施工阶段设备加电1、加电手续的办理2、四方在场加电3、安全操作规程1、组织四方人员到场，并做好现场沟通协调2、按分工界面完成设备的加电3、落实安全操作规程《设备加电检查记录表》设备调测1、测试项目2、性能指标3、测试进度计划1、按测试规范检查，功能、性能指标合格2、检查落实安全操作规程3、见证测试结果，签证测试报告1、单机测试报告2、系统测试报告初验阶段现场验收1、站点符合设计2、工艺符合规范1、接入层基站硬件验收随施工同步进行，2、由监理、督导、施工三方现场检查签证现场验收检查记录表工程初验1、资料准备2、现场验收3、初验协调会1、审核竣工技术文件、竣工结算2、按规验收范标准检查工艺质量3、审核设备清单、维护文档1、监理文件2、竣工技术文件和竣工结算3、设备清单、维护文档4、建设单位初验文件割接阶段业务割接1、提交割接方案2、割接方案会审3、业务割接安全1、方案会审；方案审批2、按批准时间、内容进行；3、严格遵守安全操作规程；4、严格按方案规定步骤操作。
1、割接申请2、割接方案3、《割接记录确认表》试运行阶段试运行1、跟踪遗留问题处理2、收集试运行意见1、协调安排处理遗留问题，并报告处理结果2、定期了解试运行情况。
设备试运行报告终验阶段竣工验收建设单位组织工程终验1、审核竣工决算2、提交终验文件施工单位：竣工决算建设单位：终验文件二、工程项目建设安全管理要点重点环节管理要点安全管理内容管理措施施工准备人员资质安全管理措施1、设备厂家、施工单位必须对施工人员进行岗前安全培训；2、安全管理措施、安全防护用品落实。
3、每个施工队至少1人有电工证；4、现场有专、兼职安全员；操作人员证件审查安全管理措施审查安全培训检查硬件施工划定施工区域施工区域拉安全警戒线，不得进入其它区域现场安全检查安全防护措施1、工具防护，性能完好不漏电，绝缘处理；2、人身防护，穿绝缘鞋，戴绝缘手套；3、设备防护，绝缘隔离4、人员防护，一人操作，一人监护；5、安装或拆除电源线先关闭电源开关6、板卡操作戴防静电手环7、未切断光源禁止双眼裸视和靠近尾纤剖面或连接器现场检查登高作业安全规范1、一人操作，一人监护；2、身上不得佩带金属饰品；3、工具、物品传递使用，不得放在身上或机柜上现场检查防火规范1、机房装修、隔断、支撑、固定采用防火材料；2、线缆穿墙、穿层施工完成，立即用防火材料封堵孔洞现场检查带电作业安全规范1、报审方案，按批准时间、内容进行；2、安全用电，设备取电按设计位置，工具取电必须按随工指定地点或墙插；3、严格落实安全防护措施；4、由方案指定人员操作；5、严格按方案规定步骤操作；方案审批安全操作培训现场安全检查设备加电操作流程1、督促办理加电申请；2、四方参加（电源维护主管、施工、督导、监理）；3、按职责分工，逐级测试，逐级加电；现场安全检查扩容割接操作流程1、方案会审；2、按批准时间、内容进行；3、严格落实安全防护措施；4、由方案指定人员操作，严格按方案规定步骤操作。
方案审批安全操作培训现场安全检查三、核心层硬件施工阶段质量控制要点工程环节控制要点规范标准收货验货收货送货地点1、按合同送达指定地点，避免二次搬运；2、终端、打印机等直接交主管验货四方参加1、规格、型号、数量符合设计；2、外观无损伤、变形、掉漆硬件安装走线架走纤槽安装安装位置1、安装位置应符合设计要求，偏差≤50mm；2、整列走线架、走线槽安装后成一直线，偏差≤30mm；3、横撑应端正，间隔均匀；走线架吊挂安装应牢固保持垂直；4、走线架对墙加固螺栓距离墙边或梁边≥150mm；5、走线槽出纤口应做防割处理，加装弧度保护；6、出纤口对应机架下线口，按机架数量配置出纤口。
机架安装安装位置1、安装位置符合设计平面图要求，位置偏差≤10mm2、外观端正，垂直偏差≤机架高度1‰3、列内机架紧密靠拢，架间间隙≤3mm4、列内机架正面排列平齐，每米偏差≤3mm，全列偏差≤15mm。
5、ODF、DDF端子板的位置、安装排列及各种标志应符合设计要求。
抗震固定1、底部固定应用4套Φ12～14mm膨胀螺栓；2、相邻机柜顶端用连固件固定；3、机架顶端用连固件与走线架横梁固定。
子架安装位置、固定1、安装位置应符合施工图设计要求；2、子架安装应牢固，整齐，插接件接触良好3、接地线与机架接地排可靠连接。
4、功能标签或产品编号正确清晰。
板卡安装排列位置1、符合面板排列图设计；2、插装到位，定位螺丝要上紧。
附件安装安装固定1、每个设备机柜安装防静电手环和拔纤器；2、架顶及底部进线口盖板应安装正确；3、理线器安装到位。
线缆布放材料检验规格型号1、规格程式、长度符合设计要求。
2、必须是整条线料，严禁中间有接头。
布放路由“三线分离曲率半径光纤保护1.、“三线分离”，至少间隔50mm以上。
2、布放路由符合设计要求。
3、布放顺直，排列有序，无交叉扭绞，绑扎整齐，间隔一致；4、转弯园滑，曲率半径合格，光纤≥40mm，电缆≥直径的10倍；5、架内线缆沿机架两侧走线区布放，再从进、出线孔进出；6、架内线缆走向不得影响设备拆装、板卡插拔，禁止飞线；7、架间光纤布放在走纤槽内，无槽道在走线架上加套管保护。
线缆成端线序正确可靠连接1、连接正确、可靠，螺丝上紧；不得错接、漏接、短路连接；2、线序色谱符合国家规范；3、出线位置准确，预留长度一致，绑扎整齐；4、预留长度适中，便于插头拔插，插头不受力；5、未插接的光纤、法兰盘必须装保护盖。
标签标示设备标示内容正确粘贴位置1、机架、设备、空开都必须粘贴标示，格式、内容符合联通公司规范；2、粘贴在正面醒目位置。
线缆标签内容正确线缆两端都必须粘贴标签，格式、内容符合联通规范要求。
四、接入层工程项目建设质量控制要点工程环节控制要点规范标准收货验货数量规格1、监理、工程局共同接货，共同点验设备数量、规格、型号；2、存放在指定仓库，方便工程局上站安装；3、监理及时上报到货统计表。
硬件安装设备安装安装位置1、无线基站机房，安装在综合柜内，与其它设备保持间隔一致；2、BBU集中放置机房，安装在综合柜内，与其它设备保持间隔一致；3、商业楼宇内壁挂，保持设备距地面1.5米，或与BBU横向等高（纵向等中心），安装端正，固定牢固，安装位置尽量避免线缆交叉；固定牢固1、设备牢固固定在机柜安装立柱上；2、必须保证用4套螺栓、平垫片、弹簧垫片。
板卡安装安装位置1、面板排列位置符合设计要求，防止三线交叉；2、插装到位，定位螺丝要上紧。
DDF模块安装位置、固定1、安装在综合柜内，与原有DDF模块相邻，保持柜内设备间隔一致；2、固定牢固，与柜内子架排列整齐；3、接地线与机架接地排可靠连接。
线缆布放材料检验规格型号1、规格程式、长度符合设计要求。
2、必须是整条线料，严禁中间有接头；3、光纤长度在机柜内的冗余不得超过2米。
布放路由“三线分离曲率半径光纤保护1.、“三线分离”，至少间隔50mm以上。
2、布放顺直，排列有序，无交叉扭绞，绑扎整齐，间隔一致；3、转弯园滑，曲率半径合格，光纤≥40mm，电缆≥直径的10倍；4、各类机房内，机架内设备间直连光纤，必须沿机架两侧走线区布放，再从进、出线孔进出，不得影响设备拆装、板卡插拔，禁止飞线；5、各类机房内，经走线架互联的架间光纤：无线基站和接入网机房无走纤槽，在走线架上套PVC管保护；端局机房建走纤槽，布放在走纤槽内。
