建筑剖面图绘制及设计细则一、剖面图概述：（一）剖面图定义：1、剖面图的定义：——建筑剖面图一般是指建筑物的竖向垂直剖视图；应按直接正投影法绘制。

也就是假想用一个竖直平面去剖切房屋，移去靠近观察者视线的部分后的正投影图。

2、剖面图的作用：——建筑剖面图直接表示了建筑物内部垂直方向各种空间的尺度关系（如建筑高度、楼层分层、垂直空间的利用以及简要的结构形式和构造方式等情况）；主要研究竖向空间的处理，同时包含各种专业的空间需求（如结构构件、设备管道、电器照明等）。

剖面图与平、立面图相互配合，是不可缺少的重要图样之一。

3、剖面图反应内容：剖面主要表达以下三项内容：●用粗实线表示所剖切到的建筑实体切面（如：墙体、梁、板、地面、楼梯、屋面层等）；用中实线表示剖切到的建筑物构配件（如：窗、门、雨篷、踢脚线、勒脚线等）●用细实线表示投影方向可见的建筑构造和构配件（如：门、窗、洞口、梁、柱、室外花坛、坡道等）●用细实线表示在投影方向看到的室外局部立面，此局部立面是在其它立面上没表示过的；若其它立面上表示过，可简化或不表示。

注：设粗实线线宽为b，中实线为0.5b，细实线为0.25b。

（二）绘制剖面图的一般比例与图例表示深度：●建筑剖面图常用的制图比例有：1：50 ，1：100 ，1：150 ，1：200 ，1：300。

一般情况下剖面图绘制比例跟随立面图（最常用1：100、1：150）●比例大于1：50的剖面图，应画出楼地面、屋面的面层线与抹灰层，并宜画出材料图例；●比例等于1：50的剖面图，宜画出楼地面、屋面的面层线，抹灰层的面层线应根据需要而定，并宜画出材料图例；●比例小于1：50的剖面图，但宜画出楼地面、屋面的面层线，可不画出抹灰层；●比例为1：100～1：200的剖面图，宜画出楼地面、屋面的面层线；可画简化的材料图例(如钢筋混凝土涂黑等)；（常规作法：面层线一般都不表示，在一些降板处，如卫生间、厨房、屋面、地下室等由于面层很厚就用一条中实线表示）●比例小于1：200的剖面图，可不画材料图例，剖面图的楼地面、屋面的面层线可不画出。

项目六剖面图、断面图的识读和绘制知识结构本项目知识结构如图6-1所示。

图6-1 项目六知识结构图知识要点一、剖面图与断面图的概念假想用一个平行于某投影面（如H面、V面）的剖切平面在形体的适当部位将形体剖开，移去观察者与剖切平面之间的形体，对余下形体所作的正投影称为剖面图。

仅对剖切平面与形体接触的部分（截断面）所作的正投影称为断面图。

二、剖、断面图的剖视方法（一）剖面图的剖视方法1.剖切位置线：表示剖切面的位置，长度宜为6-10mm，用粗实线绘制。

2.投射方向线：表示剖切后的投射方向，长度宜为4-6mm，用粗实线绘制。

投射方向线与剖切位置线相垂直，如在剖切位置的右侧，则表示投射方向从左向右。

3.剖切面编号：采用阿拉伯数字，按顺序连续编排，并应注写在投射方向线的端部。

（二）断面图的剖视方法1.剖切位置线：表示剖切面的位置，长度宜为6-10mm，用粗实线绘制。

2.剖切面编号：采用阿拉伯数字，按顺序连续编排，数字所在的一侧即为投射方向。

编号注写在剖切位置线的左侧，则表示投射方向从右向左。

（三）剖面图与断面图的区别1.在剖切符号的标注上，断面图只需标注剖切位置线，用编号所在一侧表示投射方向，而剖面图用投射方向线表示投射方向。

2.在画法上，断面图只画出物体被剖开后的投影，而剖面图除了要画出断面的投影外，还要画出剖切面后物体可见部分的投影。

三、剖、断面图的分类（一）剖面图的分类1.全剖面图：用一个剖切面将形体全部剖开所得到的剖面图。

2.半剖面图：当剖切的物体是对称图形时，通常把投影图的一半画成剖面图，另一半画成形体的外形图。

通常画半剖面图时常以对称线为界，当对称线是铅垂时，剖面图一般画在对称线的右方；当对称线是水平线时，剖面图一般画在对称线的下方。

3.阶梯剖面图：用两个或两个以上相互平行的剖切面按需要进行剖切所得到的剖面图。

4.局部剖面图：为更好表达建筑构件内部构造，采用局部剖切的方法来表示剖面图。

局部剖面图与投影之间用波浪线作为分界线。

剖面图绘制方法剖面图1.剖面图基本概念与画法在画建筑形体的投影时，形体上不可见的轮廓线在投影图上需用虚线画出。

这样，对于内形复杂的建筑物，例如一幢房屋，内部有各种房间、走廊、楼梯、门窗、基础等，如果都用虚线来表示这些看不见的部分，必然形成图面虚实线交错，混淆不清，既不变于标注尺寸，也容易产生差错。

一些构配件也存在同样的问题。

长期的生产实践证明，解决这个问题的好办法，是假想将形体剖开，让它的内部构造显露出来，使形体看不见的部分变成了看得见的部分，然后用实线画出这些内部构造的投影图。

图1是钢筋混凝土双柱杯型基础的投影图。

这个基础有安装柱子用的杯口，在V、W投影上都出现了虚线，使图面不清晰。

假想用一个通过基础前后对称平面的剖切平面P将基础剖开，然后将剖切平面P连同它前面的半个基础移走，将留下来的半个基础，投影到与剖切平面P平行的V投影面上（图2），所得的投影图，称为剖面图（图2）。

现比较图1的V投影和图2的剖面图，就可看到在剖面图中，基础内部的形状、大小和构造，例如杯口的深度和杯底的长度都表示的一清二楚。

必须注意，由于剖切是假想的，所一部分。

在画另一个投影时，则应按完整的形体画出。

从上述各图可以看出，形体剖开之后，都有一个截口，即截交线围成的平面图形，称为断面。

在剖面图中，规定要在断面上画出建筑材料图例，以区分断面（剖到的）和非断面（看到的）部分。

各种建筑材料图例必须遵照“国标”规定的画法。

图2的断面上，所画的是钢筋混凝土图例。

由于画出材料图例，所以在剖面图中还可以知道建筑物是用什么材料做成的。

在不指明材料时，可以用等间距、同方向的450细斜线来表示断面。

作剖面图时，一般都使剖切平面平行于基本投影面，从而使断面的投影反映实形。

同时，要使剖切平面尽量通过形体上的孔、洞、槽等隐蔽形体的中心线，将形体内部尽量表示清楚。

剖切平面平行于V面时，作出的剖面图称为正立剖面图，可以用来代替原来带虚线的正立面图；剖切平面平行于W面时，所作的剖面图称为侧立剖面图，也可以用来代替侧立面图。

建筑剖面图绘制建筑剖面图是建筑设计中非常重要的一种图形表现形式，在建筑工程中应用非常广泛，是建筑师和工程师必须熟练掌握的技能之一。

本文将介绍如何绘制建筑剖面图，包括绘制方式、要点和注意事项等。

什么是建筑剖面图建筑剖面图是指建筑物沿垂直于地面的截面图，可以为建筑结构、系统或纵向尺寸提供准确的描述。

它通常用于描述建筑物内部和外部的结构、设备和体系的构成和布局。

建筑剖面图也可以帮助建筑师和工程师了解建筑物的高度、宽度和深度等方面的要求，从而使建筑物的设计更加完美。

绘制方式手绘手绘是最常见的建筑剖面图绘制方式，这种方式适用于需要快速绘制草图或在施工现场制作简图等场合。

手绘剖面图需要一支铅笔或彩色笔、一张白纸以及一个简单的比例尺。

手绘建筑剖面图需要注意以下几点：1.确定比例尺：根据绘图要求，选定适当的比例尺，通常选择1：10、1：20或1：50的比例尺。

2.画出建筑的底面草图：手绘建筑剖面图可以从建筑物底面开始，用轻柔的曲线来勾勒建筑物的基本形状。

3.画出建筑物的高度线：建筑剖面图的高度线是用来确定建筑物高度和深度的。

一般画完底面草图后就可以开始画出它们。

4.确定建筑物的不同系统：建筑物的不同系统，如电气系统、暖通空调系统等，在剖面图中需要使用不同的线条或颜色来表示它们。

5.添加必要的文字标注：剖面图需要涵盖很多信息，如建筑物的结构、设备和尺寸等，需要使用文字标注的方式来呈现这些信息。

计算机绘图随着计算机技术的不断发展，许多建筑师和工程师已经开始使用计算机来绘制建筑剖面图，这种方式通常可在自动CAD、SketchUp或Revit软件等建筑绘图软件上实现。

相比手绘方式，计算机绘图有以下优点：1.可以快速生成图形，并保证图形的精确度和节省时间。

2.可以轻松地修改和更新绘图，避免额外的浪费。

3.简化了繁琐的计算和绘图，可以专注于更重要的设计任务。

4.可以实现三维可视化，为项目的视觉呈现提供更好的帮助。

注意事项1.根据需求选择比例尺：建筑剖面图需要选择正确的比例尺，以确保图形精度和图形易读性。

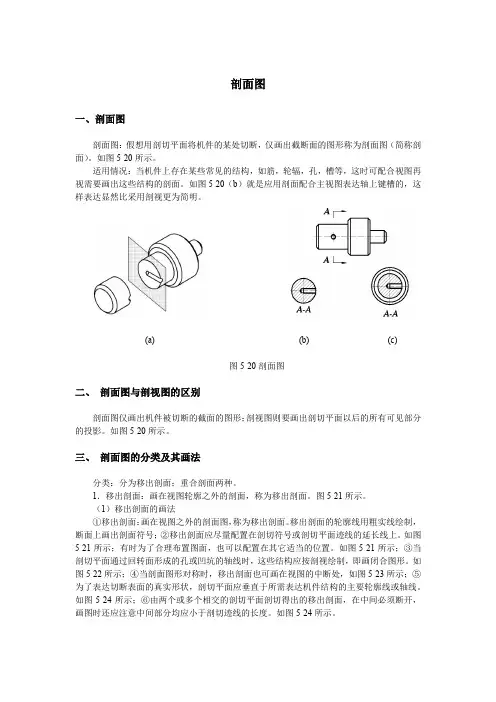

剖面图一、剖面图剖面图：假想用剖切平面将机件的某处切断，仅画出截断面的图形称为剖面图（简称剖面）。

如图5-20所示。

适用情况：当机件上存在某些常见的结构，如筋，轮辐，孔，槽等，这时可配合视图再视需要画出这些结构的剖面。

如图5-20（b）就是应用剖面配合主视图表达轴上键槽的，这样表达显然比采用剖视更为简明。

(a) (b) (c)图5-20剖面图二、剖面图与剖视图的区别剖面图仅画出机件被切断的截面的图形；剖视图则要画出剖切平面以后的所有可见部分的投影。

如图5-20所示。

三、剖面图的分类及其画法分类：分为移出剖面；重合剖面两种。

1．移出剖面：画在视图轮廓之外的剖面，称为移出剖面。

图5-21所示。

（1）移出剖面的画法①移出剖面：画在视图之外的剖面图，称为移出剖面。

移出剖面的轮廓线用粗实线绘制，断面上画出剖面符号；②移出剖面应尽量配置在剖切符号或剖切平面迹线的延长线上。

如图5-21所示；有时为了合理布置图面，也可以配置在其它适当的位置。

如图5-21所示；③当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构应按剖视绘制，即画闭合图形。

如图5-22所示；④当剖面图形对称时，移出剖面也可画在视图的中断处，如图5-23所示；⑤为了表达切断表面的真实形状，剖切平面应垂直于所需表达机件结构的主要轮廓线或轴线。

如图5-24所示；⑥由两个或多个相交的剖切平面剖切得出的移出剖面，在中间必须断开，画图时还应注意中间部分均应小于剖切迹线的长度。

如图5-24所示。

图5-21移出剖面①图5-22移出剖面②图5-23移出剖面③图5-24移出剖面④（2）移出剖面的标注①移出剖面一般用剖切符号表示剖切位置，用箭头表示投影方向，并注上字母，在剖面图的上方应用同样的字母标出相应的名称“X—X”（×——是大字拉丁字母的代号），如图5-21中的B-B剖面图所示；②配置在剖切符号延长线上不对称的移出剖面，可以省略剖面图名称（字母）的标注，如图5-21（a）所示；③按投影关系配置的不对称移出剖面及不配置在剖切符号延长线上的对称移出剖面图均可省略前头，如图5-21（b）中的B-B所示；④配置在剖切平面迹线延长线上的对称移出剖面图（只需在相应视图上用点划线画出剖切位置）和配置在视图中断处的移出剖面图，均不必标注。

剖面图的画法剖面图是一种通过切割物体，并展示其内部结构和特征的图形表示方法。

它常被应用于建筑、工程和科学等领域，用于解释物体的构成和功能。

本文将介绍剖面图的画法，包括剖面图的定义、常用的画法技巧和步骤。

一、剖面图的定义剖面图是一种使用虚线或实线来表示切割物体并展示其内部结构和特征的图形表示方法。

它可以显示物体的各个部分，包括表面、内部构件、连线和尺寸等。

通过剖面图，人们可以更清晰地理解物体的形状、尺寸和内部特征，有助于设计、制造和维修过程中的理解和交流。

二、常用的画法技巧1. 确定切割面：首先需要确定物体的切割面，即从哪个方向和位置将物体切割开来展示其内部特征。

通常，切割面可以选择物体的主要结构部分或者有关键信息的位置，以便更好地展示物体的内部结构。

2. 使用虚线表示切割面：在剖面图中，应使用虚线来表示切割面。

虚线的样式可以与具体的切割面有关，例如使用粗虚线或虚线加实线的组合，以突出切割面。

3. 表示各个部分：在剖面图中，需要标记和表示物体的各个部分，如表面、内部构件和连线等。

可以使用阴影、颜色或线条等来区分不同的部分，以便更清晰地展示物体的构成和细节。

4. 标注尺寸：在剖面图中，尺寸是非常重要的信息之一。

应当标注物体的关键尺寸，如长度、宽度、高度等。

尺寸标注应该清晰、准确，并符合相关标准和约定。

三、绘制剖面图的步骤1. 准备工作：在绘制剖面图之前，需要准备好所需的绘图工具和材料，如绘图板、纸张、直尺、铅笔和橡皮等。

2. 确定切割面：根据物体的特征和要展示的内容，确定切割面的位置和方向。

使用铅笔在纸上绘制虚线表示切割面。

3. 绘制轮廓：根据物体的外形轮廓，使用实线或虚线绘制物体的外形。

确保轮廓的准确性和清晰性，并与切割面相连。

4. 标记和绘制部件：根据物体的内部结构，标记和绘制各个部件，如表面、内部构件和连线等。

通过使用不同的阴影或线条，对不同部件进行区分。

5. 标注尺寸：在绘制的剖面图上标注物体的关键尺寸。
