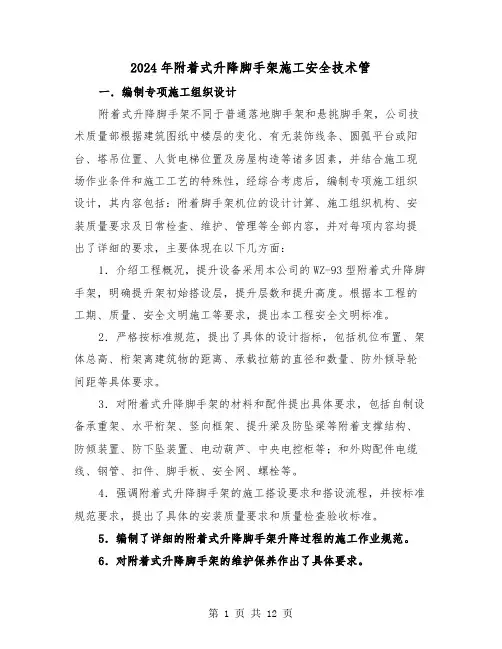

2024年附着式升降脚手架施工安全技术管一．编制专项施工组织设计附着式升降脚手架不同于普通落地脚手架和悬挑脚手架，公司技术质量部根据建筑图纸中楼层的变化、有无装饰线条、圆弧平台或阳台、塔吊位置、人货电梯位置及房屋构造等诸多因素，并结合施工现场作业条件和施工工艺的特殊性，经综合考虑后，编制专项施工组织设计，其内容包括：附着脚手架机位的设计计算、施工组织机构、安装质量要求及日常检查、维护、管理等全部内容，并对每项内容均提出了详细的要求，主要体现在以下几方面：1．介绍工程概况，提升设备采用本公司的WZ-93型附着式升降脚手架，明确提升架初始搭设层，提升层数和提升高度。
根据本工程的工期、质量、安全文明施工等要求，提出本工程安全文明标准。
2．严格按标准规范，提出了具体的设计指标，包括机位布置、架体总高、桁架离建筑物的距离、承载拉筋的直径和数量、防外倾导轮间距等具体要求。
3．对附着式升降脚手架的材料和配件提出具体要求，包括自制设备承重架、水平桁架、竖向框架、提升梁及防坠梁等附着支撑结构、防倾装置、防下坠装置、电动葫芦、中央电控柜等；和外购配件电缆线、钢管、扣件、脚手板、安全网、螺栓等。
4．强调附着式升降脚手架的施工搭设要求和搭设流程，并按标准规范要求，提出了具体的安装质量要求和质量检查验收标准。
5．编制了详细的附着式升降脚手架升降过程的施工作业规范。
6．对附着式升降脚手架的维护保养作出了具体要求。
7．对附着式升降脚手架的拆除制定了详细的拆除方案。
8．编制了具体的技术管理和安全管理方案。
9．对附着式升降脚手架作业时，架体与塔吊、人货电梯的协调配合作了一些说明。
编制好专项施工组织设计，则是从技术措施上保证生产安全的基础。
二．加强公司安全生产管理公司在安全生产管理上首先从加强公司领导的安全生产意识着手，统一认识，常抓不懈，围绕公司“以质量求生存，以安全求效益，以信誉求发展”这一方针，坚持做好以下几方面的工作：1．加强施工人员安全意识。
附着式升降脚手架施工方案附着式升降脚手架是一种常用的建筑施工脚手架，常用于高层建筑的外墙施工和维修保养工作。
下面是一个附着式升降脚手架施工方案。
一、脚手架搭设前的准备工作：1. 确定脚手架的搭设位置和高度，并进行施工测量，确定脚手架的尺寸和搭设数量。
2. 准备所需的脚手架材料，包括钢管、扣件、横梁、斜杆等。
3. 检查脚手架搭设场地的地基情况，确保地基承载能力符合要求。
4. 确保施工场地周围的安全措施已经完善，如设置警示标志、隔离网等。
二、脚手架搭设：1. 根据设计要求，将脚手架的立杆插入地面或地基中，确保稳定和牢固。
2. 将水平杆和立杆通过扣件连接起来，形成脚手架的基本结构。
3. 安装横梁和斜杆，通过扣件固定在立杆上，加固脚手架的稳定性。
4. 检查脚手架的连接件和支撑件是否牢固，调整脚手架的水平度和垂直度。
5. 在脚手架上铺设脚手板，确保脚手板之间无缝隙，防止松动和摇晃。
三、脚手架使用和检查：1. 施工人员进入脚手架前，必须经过培训并取得上岗证书，严禁无证上岗。
2. 在脚手架上工作时，必须佩戴安全带，并通过安全带系好的安全绳固定在脚手架上。
3. 脚手架使用过程中，每天需进行检查一次，检查脚手架的连接件、脚手板、支撑件等是否存在松动、破损等问题。
4. 发现问题及时处理，对于存在严重安全隐患的脚手架，应立即停止使用并进行维修。
四、脚手架拆除：1. 在脚手架使用完毕后，按照搭设的逆序进行拆除，先拆除脚手板，再拆除横梁和斜杆，最后拆除立杆。
2. 拆除过程中，必须采取安全措施，严禁采用猛拉、重物撞击等危险操作。
3. 拆除完成后，将脚手架材料整理、清点并妥善存放，以备下次使用。
以上是一个附着式升降脚手架施工方案的简要内容，具体的施工方案需要根据实际情况和要求进行调整和完善。
在施工过程中，要严格遵守相关的安全规定，确保施工人员的人身安全和工程的质量。
四川武胜.安平雅居1＃、2＃楼工程附着式升降脚手架施工方案脚手架施工方案1。
工程概述四川武胜.安平雅居1#、2#楼工程工地位于四川武胜，为保障施工安全，避免发生高空坠物伤人、损物事件，根据工程具体情况，现采用铧建牌附着式升降脚手架对该工程进行施工防护。
升降脚手架（以下简称外架)，外架服务范围为建筑物层标准层4层至女儿墙（27层）顶，标高+14.0m~+87。
5m，两栋楼共布置64个吊点,外架封蔽四层半楼层，平面布置见图一；2.铧建牌附着式升降脚手架简介四川武胜。
安平雅居1#、2#楼工程升降脚手架初步采用重庆建工脚手架有限公司开发的且已获建设部批准可批量生产使用的铧建牌附着式升降脚手架，各项技术指标处于国内的领先水平，其运行平稳，操作可靠，使用安全等优点在实际使用中已得到广大客户的一致认可。
2.1 系统组成及工作原理铧建牌附着式升降脚手架由六大部分组成：主框架，支承框架,附着支撑装置，架体，同步升降系统(铧建牌）——铧建牌双动葫芦和同步升降控制柜。
2。
1.1 主框架以Ф48mm×3.5mm钢管和2［6.3槽钢作为弦杆,Ф32mm×3。
0mm 钢管为腹杆,焊接成强度大、刚度好的主框架标准节，标准节之间用法兰盘、螺栓连接。
槽钢的开口槽与附着支撑装置上的导向爪相配合，起导向防倾作用;槽钢的翼缘板上焊有防坠齿,它与附着支撑装置上的防坠杆相配合，起固定脚手架和防坠作用.这样，主框架通过设在建筑物上的附着支撑装置，将荷载传给建筑物。
2。
1。
2支承框架以Ф48mm×3.5mm钢管和［6。
3槽钢为弦杆,Ф32mm×3.0mm钢管为腹杆焊接成强度、刚度都好的片式桁架，直接承受相邻主框架之间架体传递的荷载，并通过U型螺栓将其传给主框架。
支承框架长度做成5.9m、4.95m、4.0m和3。
05m四种长度。
2.1.3 附着支撑装置该装置用型钢焊接成强度大、刚度好的钢架，装配时用2根M33的螺栓通过设在建筑物上的预留孔将其固定在建筑物上，是整个脚手架的受力点。

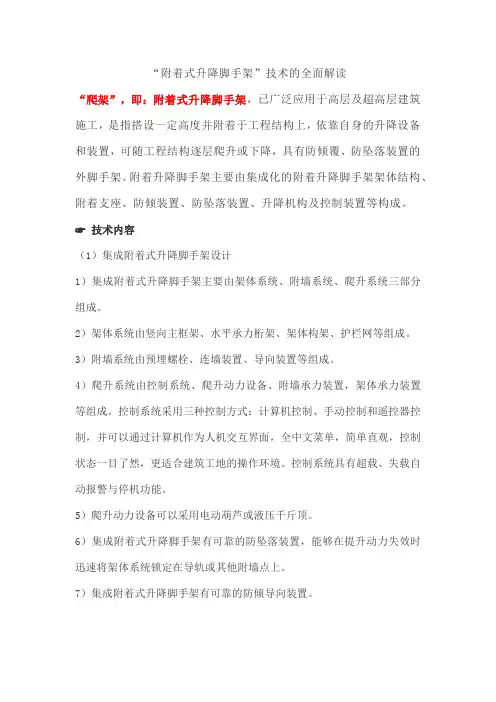

“附着式升降脚手架”技术的全面解读“爬架”，即：附着式升降脚手架，已广泛应用于高层及超高层建筑施工，是指搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。
附着升降脚手架主要由集成化的附着升降脚手架架体结构、附着支座、防倾装置、防坠落装置、升降机构及控制装置等构成。
☛技术内容（1）集成附着式升降脚手架设计1）集成附着式升降脚手架主要由架体系统、附墙系统、爬升系统三部分组成。
2）架体系统由竖向主框架、水平承力桁架、架体构架、护栏网等组成。
3）附墙系统由预埋螺栓、连墙装置、导向装置等组成。
4）爬升系统由控制系统、爬升动力设备、附墙承力装置，架体承力装置等组成。
控制系统采用三种控制方式：计算机控制、手动控制和遥控器控制，并可以通过计算机作为人机交互界面，全中文菜单，简单直观，控制状态一目了然，更适合建筑工地的操作环境。
控制系统具有超载、失载自动报警与停机功能。
5）爬升动力设备可以采用电动葫芦或液压千斤顶。
6）集成附着式升降脚手架有可靠的防坠落装置，能够在提升动力失效时迅速将架体系统锁定在导轨或其他附墙点上。
7）集成附着式升降脚手架有可靠的防倾导向装置。
8）集成附着式升降脚手架有可靠的荷载控制系统或同步控制系统，并采用无线控制技术。
（2）集成附着式升降脚手架施工1）应根据工程结构设计图、塔吊附壁位置、施工流水段等确定附着升降脚手架的平面布置，编制施工组织设计及施工图。
2）根据提升点处的具体结构形式确定附墙方式。
3）制定确保质量和安全施工等有关措施。
4）制定集成附着式升降脚手架施工工艺流程和工艺要点。
5）根据专项施工方案计算所需材料。
☛技术指标（1）架体高度不应大于5倍楼层高，架体宽度不应大于1.2m。
（2）两提升点直线跨度不应大于7m，曲线或折线不应大于5.4m。
（3）架体全高与支承跨度的乘积不应大于110㎡。
（4）架体悬臂高度不应大于6m和2/5架体高度。
附着式升降脚手架（爬架）专项施工方案目录1.工程概况.............................................................................................................................................................. - 1 -1.1总体概况 (1)1.2平面设计 (1)1.3立面设计 (1)1.4预埋设计 (1)2.编制依据.............................................................................................................................................................. - 2 -规范性文件 (2)3.施工计划.............................................................................................................................................................. - 2 -3.1施工范围 (2)3.2施工进度计划及爬架安装对结构的要求 (2)3.3爬架施工组织策划 (3)4.施工工艺技术...................................................................................................................................................... - 4 -4.1机构原理及性能指标 (4)4.2工艺流程 (5)4.3施工方法 (6)4.4防护搭设 (10)4.5检查验收 (11)5.施工安全保障措施............................................................................................................................................ - 11 -5.1组织保障 (11)5.2技术措施 (12)5.3应急预案 (15)5.4监测和监控 (17)5.5常见故障分析 (19)5.6爬架拆除操作 (19)5.7塔吊、施工电梯及物料平台处的协调（位置不详） (20)5.8爬架参建各方的职责 (20)6.劳动力计划........................................................................................................................................................ - 21 -7.附表：................................................................................................................................................................. - 22 -8.附表及附图........................................................................................................................................................... - 1 -附着式升降脚手架（爬架）专项施工方案1.工程概况1.1 总体概况本工程位于：***。
附着式升降脚手架方案设计及实施要点目录Content附着式升降脚手架简介架体设计及布置方案编制要点010203附着式升降脚手架操作工艺04附着式升降脚手架简介全钢附着升降脚手架是指搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架；附着升降脚手架主要由附着升降脚手架架体结构、附着支座、防倾装置、防坠落装置、升降机构及控制装置等构成。
80年代原始爬架提升机构采用手拉链条葫芦水平桁架及架体采用钢管扣件搭设而成；平面防护采用竹胶板防护，立面采用密目式安全网防护90年代钢管爬架；提升机构采用电动链条葫芦；水平桁架采用定型杆件制作而成架体采用钢管扣件搭设而成；平面防护采用木架板防护，立面。
采用密目式安全网防护。
00年代半钢爬架提升机构采用电动链条葫芦；；水平桁架采用定型杆件制作而成架体采用钢管扣件搭设而成；平面防护采用木架板防护，立面采用钢板网防护。
10年代全钢爬架提升机构采用电动链条葫芦及智能控制系统；水平桁架及架体均采用定型杆件制作、模块化组装而成；平面防护采用花纹钢板防护，立面采用钢板网防护。
；爬架根据其支承方式、升降方式、提升设备的不同而分为不同的种类，如下:按支撑方式导轨式爬架导座式爬架套框（管）式爬架挑轨式爬架套轨式爬架吊套式爬架吊轨式爬架按升降方式按升降设备分体升降的爬架整体升降式爬架互爬升降的爬架电动（葫芦）提升手动（葫芦）提升液压提升卷扬提升1架体构造系统竖龙骨、转角立柱、走道板、斜弦杆、刚性支架等加固杆件。
2附着、防坠、提升系统附着装置：附墙导向卸荷支座(包括附墙支座和导轮)、穿墙螺杆、导轨。
防坠装置：可调式防坠卸荷限位支顶器、导轨防坠器。
提升装置：提升挂座、穿墙螺杆、提升钢丝绳、上下承重梁组件、电动环链葫芦。
3智能控制系统总控制箱、分电箱、同步荷载传感器、电缆线。
4安全防护系统花纹钢翻板、冲孔钢板防护网。
立杆竖龙骨轨道上承重梁（葫芦挂点）操作层龙骨板附墙支座及可调式防坠卸荷支顶器防护翻板防护立网支座穿墙螺栓电动葫芦控制柜（1）安全性导轨式爬架独特的导轮、导轨设计，保证爬架在升降中有足够的防倾覆能力，运行平稳可靠，导轨与建筑结构之间有3-4层连接，架体通过导轨提升，承力可靠。
附着式升降脚手架施工方案附着式升降脚手架施工方案一、施工准备1.1 确定施工方案，制定详细的升降脚手架搭设计划。
1.2 确保升降脚手架所需材料齐全，并进行检查，确保材料质量合格。
1.3 确定升降脚手架搭设的起止日期，并与相关部门进行沟通，确保施工时间协调。
1.4 对施工现场进行清理，清除杂物和障碍物，为升降脚手架的搭设做好准备。
二、升降脚手架搭设2.1 根据施工方案和设计要求，选定适当的位置进行升降脚手架搭设。
2.2 根据搭设位置的高度和长度，选择适当的升降脚手架型号和规格，并进行搭设计算，确保承重能力满足设计要求。
2.3 根据施工要求，确定脚手架的天地支撑、立杆、水平杆、交叉杆等部件的数量和位置，并进行搭设。
2.4 搭设过程中，要注意安全，确保每个部件的连接牢固，并使用合适的固定装置，防止脚手架的倾倒和垮塌。
2.5 搭设完成后，对升降脚手架进行稳定性和安全性检查，确保脚手架的使用安全。
三、脚手架使用3.1 在使用升降脚手架前，要对脚手架进行全面检查，确保没有损坏、松动或变形的部件。
3.2 在使用过程中，严禁在脚手架上进行跳跃、摇晃或施加过重的力量，避免引起脚手架的倾倒或垮塌。
3.3 在搭设升降脚手架期间，要设置明显的警示标志，警示他人注意，以免发生意外事故。
3.4 需要升降脚手架搭设区域的人员必须穿戴安全帽，并佩戴合适的防滑鞋，以确保施工人员的安全。
3.5 在搭设区域周围设置合适的安全网，防止坠落物品对周围的人员和设备造成伤害。
四、施工完工4.1 在施工完成后，要对升降脚手架进行拆除，撤离现场，并保持现场的清洁整洁。
4.2 拆除脚手架时，要按照逆向顺序进行，确保每个部件的拆除顺利进行。
4.3 拆除完成后，对升降脚手架进行检查，确保脚手架没有损坏或遗留的零件，并妥善保管。
以上是附着式升降脚手架施工方案，详细列出了施工前的准备、搭设过程中的注意事项，以及施工后的拆除和检查步骤。
在施工时，要严格按照施工方案和设计要求进行操作，确保升降脚手架的安全和稳定性。
附着式升降脚手架方案安阳苏家村安置区5、6#楼附着式升降脚手架专项施工方案郑州永安附着式脚手架有限公司安阳苏家村安置区5、6#楼附着式升降脚手架专项施工方案编制审核审批郑州永安附着式脚手架有限公司目录第一章编制依据 (3)第二章工程概况 (3)第三章YA-10/SGD型附着式升降脚手架简介 (4)第一节YA-10/SGD型附着式升降脚手架简介 (4)第二节架体构成 (5)第三节防坠装置简介 (6)第四节防顷覆装置简介................................................................. (7)第五节架体工艺参数 (8)第四章施工部署 (9)第一节安全管理目标 (9)第二节项目管理组织机构 (9)第三节职责划分 (9)第四节升降架布置 (10)第五节升降架作业计划及资源投入 (14)第六节同步升降 (16)第五章YA-10/SGD型附着式升降架施工工艺 (16)第一节升降架的组装 (16)第二节YA-10/SGD型附着式升降架的升降 (22)第三节升降架的使用与维护 (24)第四节防坠装置管理 (26)第五节升降架的拆除 (27)第六节特殊部位施工方案 (29)第六章防电、防雷措施 (30)第一节防电措施 (30)第二节防雷措施 (29)第七章质量、安全保证措施 (32)第八章升降架安全生产十大注意事项 (38)第九章安全生产事故应急救援预案.............................................. .. (39)第十章计算书.......................................................................... ......... .. (45)第十一章卸料平台方案 (63)第一章编制依据《建筑施工工具式脚手架安全技术规范》（JGJ202-2010）《建设施工扣件式钢管脚手架安全技术规范》（JGJ130～2011）；《施工现场临时用电安全技术规范》（JGJ46～2005）；《建筑施工高处作业安全技术规范》（JGJ80-1991）；《建筑施工安全检查标准》（JGJ59-2011）《建设工程安全生产条例》；施工单位提供的建筑结构图及相关说明；附着式附着升降脚手架的技术指标；施工现场及建筑构造要求；《建筑施工附着升降脚手架管理暂行规定》建建〔2000〕230号《建筑结构荷载规范》（GB50009-2012）《冷弯薄壁型钢结构技术规范》（GB50018-2002）《钢结构设计规范》(GB50017-2012)第二章工程概况第三章 YA-10/SGD型附着式升降脚手架简介第一节YA-10/SGD型附着式升降脚手架简介YA-10/SGD型附着式升降脚手架是一种新型的附着式升降脚手架，与传统的全高落地式双排脚手架、及其它型式的升降脚手架相比，具有显著的优点。
附着式升降脚手架施工方案目录一、工程概况二、方案设计2.1爬架基本工作原理2.2方案设计依据2.3平面设计2.4立面设计2.5主要技术参数三、爬架施工现场管理3.1安全管理体系3.2安全措施3.3安全检查制度四、爬架的安装4.1安装流程图4.2架体的安装与搭设4.3电气的安装4.4调试验收4.5一般规定及要求五、爬架的升降5.1施工流程图5.2升降前的准备5.3升降作业5.4提升操作步骤5.5下降操作步骤5.6升降过程中的注意事项5.7升降后的检查验收六、爬架的使用6.1使用注意事项6.2使用中的日常维护七、爬架的拆除八、计算书一、工程概况1、参建单位工程名称：建设单位：设计单位：监理单位：施工单位：2、概况工程概况：由武胜城市投资有限公司投资兴建的武胜县城市综合体安置房；座落于武胜县沿口镇迎宾大道北侧，建筑高度层高32层数层，结构形式：剪力墙结构；二、方案设计2.1爬架基本工作原理：爬架是通过附着支承结构附着在工程结构上，依靠自身的升降设备实现升降的悬空脚手架，即沿建筑物外侧，搭设一定高度的外脚手架，并将其附着在建筑物上，脚手架带有升降机构及升降动力设备，随着工程进度，脚手架沿建筑物升降。
2.2方案设计依据（1）标准层结构平面图（2）YF附着升降脚手架安装操作规程和技术指标（3）《建筑施工安全检查标准》（JGJ59-99）（4）《建筑施工附着升降脚手架管理暂行规定》（5）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）（6）《建筑施工高处作业安全技术规程》（JGJ80-91）（7）《建筑安装工人安全技术操作规程》（8）《建筑现场临时用电安全技术规范》（JGJ46-2005）2.3平面设计2.3.1 根据工程结构情况， #楼共布置个提升机构，分段对架体进行升降。
2.3.2提升机构的平面位置及立面位置详见后附图，施工时按图设置预留孔。
2.3.3架体底部采用标准连接杆搭设底部桁架，局部用脚手架钢管搭设底部桁架，搭设长度不超过2.0m。
附着式升降脚手架方案引言附着式升降脚手架是建筑工程中常用的一种升降设备，它能够提供方便、安全和高效的工作平台，使工人能够在高空作业时更加稳定和舒适。
本文将介绍附着式升降脚手架的基本原理、结构和使用方法，以及在实际工程中的应用。
一、附着式升降脚手架的基本原理和结构附着式升降脚手架是由垂直支撑杆、平台、卷扬机、电动机等部件组成的。
其基本原理是通过升降机构将平台升降至指定高度，工人站在平台上进行作业。
支撑结构由垂直支撑杆构成，通过连接杆固定在建筑物表面。
卷扬机和电动机则提供平台的升降力。
二、附着式升降脚手架的使用方法1. 安全检查：在使用附着式升降脚手架之前，必须进行全面的安全检查，确保设备的各部件完好无损，制动器和传感器正常工作。
2. 准备工作：在安装附着式升降脚手架之前，应将工作区域清理干净，确保没有障碍物。
同时，确定脚手架的安装位置和升降高度。
3. 安装脚手架：将垂直支撑杆与连接杆连接好，并固定在建筑物表面。
根据需要，安装多个平台，并将其与支撑杆连接。
4. 连接电源：将卷扬机和电动机与电源连接，并确保电源稳定。
5. 升降平台：通过操纵升降机构，逐步将平台升至所需高度。
在升降过程中要保持平稳，避免突然加速或减速。
6. 完成作业：当平台升至所需高度后，工人可以站在平台上进行作业。
在作业期间，要时刻关注平台的平稳性和自身安全。
三、附着式升降脚手架的应用附着式升降脚手架广泛应用于建筑工程、装修工程、设备维护等领域。
其主要优点包括：1. 提高工作效率：附着式升降脚手架能够将工人升降至指定高度，提供稳定的工作平台，使工作更加高效。
2. 增强安全性：附着式升降脚手架通过固定在建筑物表面，提供坚固的支撑结构，有效提高了工人的安全性。
3. 减少劳动强度：工人无需爬梯子或攀爬建筑物进行作业，减少了体力劳动，降低了工作的风险。
4. 灵活便捷：附着式升降脚手架可以根据工作需要进行移动和调整，方便快捷。
在实际工程中，附着式升降脚手架的应用需要遵循相关的安全操作规程和操作手册，严格按照标准进行安装和使用。
附着式升降脚手架施工方案目录一、工程概况二、方案设计2．１爬架基本工作原理2.２方案设计依据２.3平面设计2.４立面设计2．5主要技术参数三、爬架施工现场管理3.１安全管理体系３．２安全措施３．３安全检查制度四、爬架的安装4.1安装流程图4.2架体的安装与搭设4.３电气的安装4.４调试验收４.5一般规定及要求五、爬架的升降5.1施工流程图5.２升降前的准备5.3升降作业５.4提升操作步骤５.5下降操作步骤5.６升降过程中的注意事项5.７升降后的检查验收六、爬架的使用６.１使用注意事项6.2使用中的日常维护七、爬架的拆除八、计算书一、工程概况1、参建单位工程名称：建设单位:设计单位：监理单位：施工单位:2、概况工程概况：由武胜城市投资有限公司投资兴建的武胜县城市综合体安置房;座落于武胜县沿口镇迎宾大道北侧,建筑高度层高３２层数层，结构形式：剪力墙结构;二、方案设计２.1爬架基本工作原理：爬架是通过附着支承结构附着在工程结构上，依靠自身的升降设备实现升降的悬空脚手架，即沿建筑物外侧，搭设一定高度的外脚手架,并将其附着在建筑物上,脚手架带有升降机构及升降动力设备,随着工程进度,脚手架沿建筑物升降。
2．2方案设计依据（1）标准层结构平面图（2）ＹＦ附着升降脚手架安装操作规程和技术指标（3）《建筑施工安全检查标准》(JGJ59-9９)（4）《建筑施工附着升降脚手架管理暂行规定》（5）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-200１）（6）《建筑施工高处作业安全技术规程》（ＪGJ80-91)（7）《建筑安装工人安全技术操作规程》（8）《建筑现场临时用电安全技术规范》(JGJ46-200５)２.3平面设计2.3．１根据工程结构情况, #楼共布置个提升机构，分段对架体进行升降。
2.3.2提升机构的平面位置及立面位置详见后附图，施工时按图设置预留孔。
２.3.３架体底部采用标准连接杆搭设底部桁架,局部用脚手架钢管搭设底部桁架，搭设长度不超过2.0m。
2.3．４施工电梯处搭设挑架。
2.4立面设计2.4.1爬架从标准一层开始安装搭设,随施工进度逐层搭设至第标准四层爬架开始提升。
2.4.2附着支撑结构为:三角形支座宽４0０mｍ－1000mm，使用工况安装三个，升降工况安装两个附着支座。
2.4.３爬架以主框架及水平梁架为骨架采用扣件钢管搭设，高度14．４米，按规范搭设剪刀撑，剪刀撑从架体底部向上连续搭设，跨度不大于6m,水平夹角45-600,并应将把主框架和底部水平梁架连为整体。
2．4.4脚手架悬挑长度不大于1/2水平支撑跨度3m，悬挑大于2米的部位以主框架为中心成对设置对称斜拉杆,其水平夹角应不小于４５0。
２.５主要技术参数架体高度：１4．4米,架体跨度:最大跨度7.0米;架体宽度：０.９米,步距1.8米；架体悬挑长度：最大3米，架体悬臂高度:5米;主框架距建筑结构０.４米，脚手架体距结构１.3米；架体升降设备：10.０ｔ×6m电动葫芦，架体升降速度１3ｃm/min；三、爬架施工现场管理3．1安全管理体系组织机构图↓↓↓施工现场应组成爬架施工技术安全管理班子，专门负责爬架的安装、升降、维修、拆除等工作。
爬架项目部成员分工如下：现场负责人职责：1.认真执行安全生产制度,落实施工方案制订的施工技术措施,及时处理爬架作业中出现的技术问题。
2.认真作好安全技术交底和每次升降前后的安全技术检查,签发提升（下降)令，作好各项安全技术记录。
3．协调各方面关系：例如提升时间安排、预留孔监控、各工种穿插作业落实等。
4.安排调配现场劳动力,定期及时地进行安全技术教育，为确保爬架安全提升降落,必须经常检查工人定岗、定位、按章操作等情况。
5.对脚手架的搭设、升降进行组织验收，合格后方能使用，每次提升或下降必须做好记录和填写升降报告。
班组长职责：１.负责本队工人安全作业及工作安排,严格遵守安全生产规章制度和爬架安全操作规程,密切配合现场负责人作好现场安全工作。
２.操作前必须检查本队工人是否配戴安全用具、带齐作业用具，下班前对现场进行安全和机具检查，查看有无遗漏或是否存在安全隐患，发现问题及时处理。
3．负责发送升降口令。
要特别重视升降前后安全检查,重点部位及环节要亲自过目认真把关。
出现问题及时处理后才可发出升降令。
工人职责：1．自觉遵守劳动纪律和安全生产规章制度，严格按规章、规程操作，杜绝违章作业。
2.服从现场负责人和班组长的指挥,按照机位分工和工作内容认真履行职责,不得擅离现场;发现问题及时报告。
3．爱护保养工具、设备及架体,完工时及时清理现场，做到文明施工。
3.２安全措施3.2．1安全控制措施１、施工方案由公司专职技术人员编写，并由公司技术负责人审核批准。
2、外架安装前由我公司专职技术人员与施工单位技术人员共同对现场工人进行安全技术交底和入场教育。
3、外架材料必须有相关的合格证明;操作人员有相关操作证。
4、外架搭设完毕必须经检查验收合格后方准运行。
５、外架严格执行运行通知制度。
6、外架每次运行前及到位后必须有检查记录。
7、我公司专职技术人员与施工单位技术人员共同对外架进行不定期的安全检查。
3.2.2安全应急预案外架施工是安全风险较高的的行业之一，主要风险及应对措施：１、高空坠物。
在架体的底部满铺脚手板，并用安全网兜底和用竹胶板封闭;在架体外侧搭设护栏杆并挂密目安全网;在操作层外侧设踢脚板，下面挂一道水平大眼安全网;每次运行到位后,安全防护经检查合格后才能投入使用；架体高空搭设及拆除时，在下面设置安全警戒区或。
２、架体下坠。
每个吊点都安装三个附着支撑，穿墙螺栓螺母要拧紧且露出螺杆不少于3扣,斜拉杆要收紧;提升设备采用7.5吨电动葫芦增加安全系数,升降时加防坠器保险；如遇5级及以上大风，在架体上部增加水平临时拉杆与结构拉结或拆去部分安全网减少风载。
３、防火。
在架体的四角设置一个灭火器和消防水管。
全体管理人员和作业人员必须具有强烈的安全意识，大家要认真执行公司的相关规定，齐心协力杜绝经济损失在5000元以上的重大伤亡事故。
一般事故按以下程序进行处理。
1、检查发现的安全隐患,必须落实整改措施、落实执行人员、落实整改资金、落实整改期限。
并对整改事项进行复检,复检合格后才能继续使用，复检不合格继续进行整改,并对相关责任人进行处罚。
2、一旦发生安全事故，应立即抢救伤员，在抢救伤员的同时采取必要的措施防止事故进一步扩大。
3、保护好现场,工地向公司报告，公司向有关行政管理部门报告。
４、公司安全部门对事故进行调查、取证，划分事故责任，提出处理意见。
5、安全部门分析事故原因,提出预防措施。
6、公司对事故进行处理,并对全体员工进行安全教育。
3．3安全检查制度3．3．1爬架安装搭设完毕,由总包单位、分包单位及班组人员进行检查验收,验收合格后才能提升。
并于提升一层后报安监站委托检测单位进行检测。
3.3.2班组每次提升下降前后按《提升（下降)前后检查记录表》进行安全检查并做好书面记录。
３.3.３我公司每月派专人对与工地专职安全员进行一次联合安全大检查。
３．4．4架体提升到结构顶或停留时间超过一个月,要对架体加固情况进行检查。
3.4.5架体下降前要对架体脚手杆及脚手板检查是否满足装修施工的要求,对穿墙螺栓是否打油保养,电控柜及电动葫芦是否正常进行检查。
四、爬架的安装:4．1爬架的安装流程图:搭设安装平台→组装主框架下节、水平桁架→吊装→搭设脚手架体→接长主框架标准节→安装支座、导向架→搭设脚手架→铺脚手板、安全网封闭→检查验收投入使用4.2架体的安装与搭设4．2.1爬架安装：4．2.1.1爬架搭设前，应设置安全可靠的安装平台（图一）来承受安装时的竖向荷载，平台宽度1.5m,承受荷载大于3KＮ／m2，其水平度应在20ｍm之内。
4.２.1.2主框架下节与桁架的组装在地面将主框架摆放就位,按爬架平面布置图桁架尺寸安装连接桁架立杆、横杆、斜杆，横杆置于立杆连接板内侧,斜杆在外，螺栓由外向内穿入，严格控制其水平度和垂直度；调整合格后,再将所有连接螺栓拧紧。
（螺栓拧紧后需抹上黄油，以免生锈）。
用塔吊将安装好的导轨、桁架吊装到平台,按图设计尺寸摆放就位,控制好导轨与结构之间的距离(支座长度＋2公分）;将爬架与平台连接固定。
４．２.1．3主框架标准节的连接:用塔吊将主框架标准节吊起,和主框架下节接点对正、装入螺栓、调整铅垂度、拧紧螺栓；以后随施工进度逐步安装。
4.2.1.4支座和调节顶撑的安装：根据平面布置图及立面留孔图用穿墙螺栓安装支座，拧紧螺母;安装调节顶撑并将主框架顶紧。
4.2.1．5以后根据施工进度逐层安装附着支座(３个），连接主框架（3节）,搭设脚手架体。
４.２.２脚手架体的搭设:4.2.２.１对搭设材料的要求：ａ.脚手钢管外观质量平直光滑，没有裂纹、分层、压痕、硬弯等缺陷,并应进行防锈处理；立杆最大弯曲变形应小于L／５00，横杆最大弯曲变形应小于L／1５0;端面平整,倾斜偏角应小于1.70ｍm; 实际壁厚不得小于标准公称壁厚的90%；b.扣件螺纹连接件应无滑丝、变形、严重锈蚀等现象;c.脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板,脚手板不得有腐烂现象;ｄ.密目安全网≥８00目/10０cｍ2，不得有破朽现象;e.螺栓采用国标螺栓,严禁采用钣牙套丝或螺纹锥攻丝。
4．２.2.２在水平梁架上搭设双排脚手架。
立杆和底部桁架连接处要用短钢管搭接，长度１.２m,不得少于４个卡扣；纵矩≤１800ｍm，轴向最大偏差应小于200mｍ，相邻立杆接头不应在同一步架内,且同步内隔一根立杆的两个相隔接头，在高度方向错开的距离不宜小于50０mm。
4．2.２.3外侧大横杆步矩9０0mm,内侧大横杆步矩1８00ｍm，两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头接头在水平方向错开的距离不小于50０ mｍ各接头中心至最近端点不宜大于纵距的1/3。
最下层大横杆搭设时应起拱3０~50mm。
４．2．２.4小横杆贴近立杆布置,搭于大横杆之上。
外侧伸出立杆10０mm，内侧伸出立杆100~400mm。
内侧悬臂端可铺脚手板。
４.2.2.5架体外侧必须搭设通长剪刀撑，倾角４５~60°,架体内侧应搭设倒八字,底部桁架与主框架连接，以防止架体下沉。
4．2.2.６架体内可以搭设人行道,但必须搭设在主框架跨度较小的位置。
4.2.2.7竹架板最多可以铺设７层,最下层脚手板距离外墙不超过１5０m ｍ或用翻板封闭。
4.２.2.8架体内水平向应有一道以上大眼网与墙体进行密封性连接;架体底部用大眼网、密眼网、５cm方木上铺模板封闭;架体2、6、7步铺设竹脚板,架体第2步铺设安全平网。
架体外侧应有密眼网进行封闭式围护，围护时要保证横平竖直，应有尽可能多的点与架体进行连接。
