2.1 概念模型的基础知识
2.1.2 信息的三种世界及其描述 2．信息世界 •实体的特征在称为属性； •实体通过其属性表示称为实例； •同类实例的集合称为对象，对象即实体集中的实体用属性表 示得出的信息集合。 信息世界通过概念模型（也称信息模型）、过程模型和状态 模型反映现实世界，它要求对现实世界中的事物、事物间的 联系和事物的变化情况准确、如实、全面地表示。
2.1 概念模型的基础知识
2.1.2 信息的三种世界及其描述 1．信息的现实世界 信息的现实世界通过实体、特征、实体集及联系进行划 分和认识。 （1）实体（Entity） 现实世界中存在的可以相互区分的事物或概念称为实体 。例如，一个学生、一个工人、一台机器、一部汽车等是事 物实体，一门课、一个班级等称为概念实体。 （2）实体的特征（Entity Characteristic） 每个实体都有自己的特征，利用实体的特征可以区别不 同的实体。 （3）实体集（Entity Set）、实体型及实体集间的联系 实体集不是孤立存在的，实体集之间有着各种各样的联 系，例如学生和课程之间有“选课”联系，教师和教学系之 间有“工作”联系。 5
7
2.1 概念模型的基础知识
2.1.2 信息的三种世界及其描述 3．信息的计算机世界 计算机世界也叫机器世界或数据世界。在计算机世界中 用到下列术语。 （1）数据项（Item） 数据项是对象属性的数据表示。 （2）记录（Record） 记录是实例的数据表示。 （3）文件（File） 文件是对象的数据表示，是同类记录的集合。 （4）数据模型（Data Model） 现实世界中的事物反映到计算机世界中就形成了文件的 记录结构和记录，事物之间的相互联系就形成了不同文件间 的记录的联系。记录结构及其记录联系的数据化的结果就是 数据模型。 8

最后清洁已安装好的展示模型对外溢的胶合剂棱角转折等处不整洁的地方进行清洁磨平处理以便下一步做表面装可编辑ppt10一确定模型制作比例可编辑ppt11二模型制作常用材料可编辑ppt12三模型制作常用形式可编辑ppt13模型制作过程中应注意
展示设计模型制作：
• 学习目的：利用模型，直观，立体地表达设计者的创意构思，是方案设计中经常 采用的一种设计方法，这一训练主要是为了提高同学们动手制作能力。通过训练 培养对展示空间构成的艺术表达，体会由线材，面材料和体材限定，围合出的展 示空间形态和空间的功页/共31页
第27页/共31页
第28页/共31页
第29页/共31页
第30页/共31页
感谢观看！
第31页/共31页
• 每个同学可依照自身的喜好选择设计课题并展开深入设计，设计方案须具有一 定设计思想，相对完整性，丰富的空间想象力和具有一定视觉冲击力效果的展 示作品。
第17页/共31页
第18页/共31页
第19页/共31页
第20页/共31页
第21页/共31页
第22页/共31页
第23页/共31页
第24页/共31页
第5页/共31页
第6页/共31页
第7页/共31页
• 模型的设计制作注意事项：
• 一、确定模型制作比例
• 二、模型制作常用材料
• 三、模型制作步骤
1、先根据模型比例将各种材料准备好， 下料的尺寸要比实际所需要尺寸略大些，留出 加工量，分组存好。
2、先进行局部黏合、整体组装，再按平 面的位置固定在托板上。最后清洁已安装好的 展示模型，对外溢的胶合剂，棱角，转折等处 不整洁的地方进行清洁、磨平处理，以便下一 步做表面装饰。
第1页/共31页

向边分别与有关实体连接起来，同时在无向边旁标上联系
的类型（1:1、1:n或m:n）
联系的属性：联系本身也是一种实体型，也可以有属性。
如果一个联系具有属性，则这些属性也要用无向边与该联
系连接起来
13
联系的表示方法
实体型1
1 联系名 1 实体型2 1:1联系
实体型1
1 联系名 n 实体型2 1:n联系
实体型1
m
联系名
n 实体型2 m:n联系
ppt课件
联系的表示方法(续)
实体型1
1
实体型1
m n
联系名
m 实体型2 n 实体型3
联系名
同一实体型内部的 m:n联系
多个实体型间的1:n联系
ppt课件
联系的表示方法示例
班级 1 班级-班长 1 班长 n 学生 1 组成 n 学生 班级 m 选修 课程
1:1联系
24
ppt课件
最后上述概念模型转成的逻辑模型为：
学生(*学号，姓名，班号) 学生卡(*卡号，余额，学号) 班级(*班号，辅导员) 课程(*课程号，课程名，学分) 学生-课程(*学号，*课程号，成绩) *表示为码，下划线表示为外码
25
ppt课件
三、POWERDESIGNER设计数据库的过程 一）E-R图
33
ppt课件
实体属性（ATTRIBUTES）和数据项 （DATA ITEMS）



实体属性：在实体的特性窗口的Attributes页框中设置实 体的属性 属性设置内容：包括Code、Name、Comment、Data type、Length、Domain和Standard Checks（Maximum、 Minimum和Default）等 数据项Data Item：在Entity中加入的所有属性将被自动加 入在Data Items结点下作为数据项进行集中管理。也可以 直接在Data Items下增加数据项，实体属性通过使用相同 的Code引用该数据项定义。 属性和数据项关系：实体的属性可以看作是Data Items下 数据项的组合；Data Items是所有实体属性的集合

21
（一）、板材： 4、密度板：制作模型的底座。
22
（一）、板材： 5、ABS板：与有机玻璃相似，柔韧性
更好，可用来制作精细构件。
23
（一）、板材： 6、饰面板：模仿制作不同材质。
24
（二）、纸材： 1、草粉纸、直绒纸：模仿草坪、草地。
25
（二）、纸材： 2、瓦楞纸：制作瓦式的屋顶。
26
（三）、粘结剂： 1、白胶：可粘木材，纸类，挥发慢。 2、模型专用胶：UHU胶，建筑模型
金属片也是如此。 2、有机玻璃的弯曲需要加热才能实现。
44
（五）球体： 球体的制作视要求而定： 要求精度高可以采取铸造的办法，用石
膏翻制出符合要求的球体； 一般精度要求可以用苯板切削，然后再
做表面处理； 再或用平面结构的形式，用若干个平面
组成球体。 还可以用其他成型的物品。
45
46
四、各种环境因素表现方法。 随着建筑模型半成品化的日趋完善，越来
专用胶结材料，快干、有韧性。 3、建筑胶：结有机玻璃。 5、502胶：粘结各种材料，较脆。
27
28
（四）、切割工具： 1、美工刀：切割、加工各种材料。 2、尖头手术刀：细部刻画。 3、勾刀：划切有机玻璃，或在有机玻璃上
划痕。 4、曲线锯：切割平面曲线造型。 5、刀锯、木工锯：切割木材、密度板。 6、雕刻刀：精细加工，雕刻造型。 7、刨子：修理木材表面、边角。
36
37
38
2、切割有机玻璃板，必须使用钩刀，划出刻痕， 板背面置于楞上，用力压断，再对边缘进行处 理，较厚有机玻璃使用雕刻机加工。
39
3、切割木材：薄型木材可采用与切割卡纸相同 的手段，其他规格的木材使用木工工具设备。 （二）、钻孔：

2.1 概念模型的基础知识
2.1.1 数据模型 2．数据模型的要素 数据模型是由数据结构、数据操作和数据的约束条件3 各要素组成的。 （1）数据结构 数据结构用于描述系统的静态特征。它是表现一个数据 模型性质最重要的方面。 （2）数据操作 数据操作包括操作对象和有关的操作规则两部分。数据 库中的数据操作主要有数据检索和数据更新（即插入、删除 或修改数据的操作）两大类操作。 （3）数据约束条件 数据约束条件是一组数据完整性规则的集合。数据完整 性规则是指数据模型中的数据及其联系所具有的制约和依存 规则。
SQL Server数据库技术及应用教程
电子工业出版社同名教材 配套电子教案

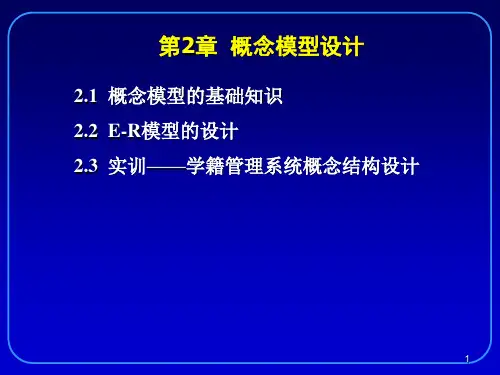

第2章 概念模型设计
