家庭电路作图（含答案）一.作图题（共30小题）1.综合作图-家庭电路：如图所示家庭电路，开关Sl控制吊灯L、L2和L3,电路中还有一个带有开关S2控制的插排，插排上的指示灯L在，断开时不发光，两个插孔均不能提供工作电压，而在闭合S2时指示灯L发光，两个插孔可以提供工作电压；但如果L损坏，闭合，时，两个插孔也能提供工作电压.用笔画线表示导线，将它们连入电路.2.房间内灯分别由入户门和床头两开关控制很方便，如图是其原理图，请将图中两只单刀双掷开关S> S?1和一盏螺丝口灯泡L连人家庭电路，要求Si、Sz都能控制灯L.火蝮Vi私的3.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座.4.如图甲所示为一个带有发光二极管的单刀双掷开关，当灯亮时二极管不发光，当夜间关灯时二极管发光可用于指示开关的位置，请你在乙图中将开关和灯正确接在家庭电路当5.综合作图-家庭电路：如图所示家庭电路，开关Sl控制由3个灯泡组成的吊灯：阁楼上有一盏由“光控开关”和“声控开关”控制的电灯L, L只有在夜间且有声音时灯才亮，“光控开关”用“光敏”材料制成，它能在天黑时自动闭合，天亮时自动断开：“声控开关”利用“声敏”材料制成，它能在有人走动发出声音时闭合，无人走动时自动断开；电路中同时安装一个带有开关的插排，其中S?控制两孔插座、S3控制三孔插座.请用笔画线表示导线，将它们连入电路.___________________ ___ ____________ __ _______ 火线_______________________________________ _______________ —— ,- ---------- - ----------- - ------------------- T 企线々嚣《 S -8 3 ⅞r « τ4 ! :6 .根据安全用电原则，请将如图所示的各元件正确接入电路，其中开关只控制螺口灯泡，三孔插座 带保险盒.7 . (1)请将如图1所示元件，连接成符合安全用电要求的家庭电路.(2)如图2所示，请标出小磁针静止时的N 极与S 极.火找 ______________________________零线 ------------------------------地线厂 --------------------------- oK 城∏ 蠕口灯泡 三孔插座 _I I — 图1 图2 8 .完成如图家庭电路的连接.JL 心目草;8 @ 9 .声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间.某地下通道 两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接 通电源发光.请按题意将图中的电路连接完整.----------------------------------- 火骏一 ： ------------- .. -零收 “启曲开*卜 j q 声控开英卜10 .小明常用的一个插线板，带有开关、保险丝和三孔插座.开关断开时插孔不能提供工作电压，闭 合时插孔能提供工作电压；如果接入的用电器电流过大，保险丝会熔断，停止提供工作电压.根据上 述现象，请在图甲中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通. 0 ⅛ 曲 u ⅛--------------------------------- 火线-------------------------------- 零线-------------------------------- 地线11 .居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出 声音时，声控开关自动闭合，无人时自动断开.请将图中“声控开关”、“光控开关”、“灯泡”用 笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安 装一个不受开关控制的三孔插座.火线 --------------------------------------零线 --------------------------------------地线 -------------------------------------- ±ui」［≡］甚 ⅛- 插座 声控开关光控开关。

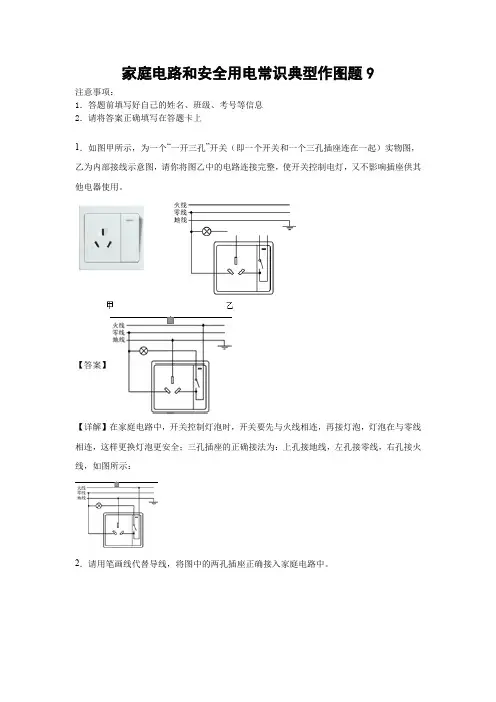

家庭电路和安全用电常识典型作图题9注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．如图甲所示，为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，乙为内部接线示意图，请你将图乙中的电路连接完整，使开关控制电灯，又不影响插座供其他电器使用。
【答案】【详解】在家庭电路中，开关控制灯泡时，开关要先与火线相连，再接灯泡，灯泡在与零线相连，这样更换灯泡更安全；三孔插座的正确接法为：上孔接地线，左孔接零线，右孔接火线，如图所示：2．请用笔画线代替导线，将图中的两孔插座正确接入家庭电路中。
【答案】【详解】两孔插座的连接方法是左零右火，故用直线将两孔插座的左边接线与零线相连，将右边小孔的接线与火线相连，故如下图所示：3．完成下列作图。
(1)如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在图中先通过作图找出入射光线、作出反射光线，再画出折射光线；(2)图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度，请将电路图连接完整，使其符合安全用电的原则；(3)如图所示为钓鱼竿钓鱼的示意图，O为支点，请画出F1、F2的力臂l1和l2。
【答案】(1)；(2)；(3)【详解】(1)根据平面镜成像的规律，作出点光源O关于水面的对称点，即点光源O在水面的像O’，由于反射光线的反向延长线哟经过像点O’，连接PO’，与水面的焦点就是入射点M。
分别连接OM、MP、MA，可得入射光线、反射光线、折射光线。
如图所示：(2)用电器的开关应该接到火线和用电器之间，即具体接法是：火线首先经过开关，在经过用电器，回到零线，如图所示：(3)已知支点O，从支点向F1的作用线画垂线，垂线段的长度即为动力臂l1；从支点向阻力F2的作用线画垂线，垂线段的长度即为阻力臂l2，如图所示：4．(1)请将带开关的螺纹灯泡正确接入图所示的电路中___________。
L2L1L2《电路图》练习题（附答案）一、单选题（每题 3 分，共36 分）1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是（）A．只有L1发光B．只有L2发光C．L1、L2都发光D．L1、L2都不发光2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路，下列分析正确的是（）A.若S1、S2、S3都闭合时，则L1、L2并联L1B.若S1、S2、S3都闭合时，则L1、L2串联C．S3断开、S1、S2闭合，L1、L2并联S2 D．S1闭合、S2、S3断开，L1、L2串联4、如图所示的四个电路中，开关能使L1、L2两盏灯同时发光和熄灭的是（）L1A B C D5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是（）A．安全用电的原则是不接触低压带电体，不靠近高压带电体B．只有不高于220 V 的电压才是安全的C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是（）A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限7、图中，若L2的灯丝断了，而电路其他部分完好，则开关S 闭合后（）A．L1发光，L2不发光B．L1不发光，L2发光C．L1和L2都发光D．L1和L2都不发光L2L1L1L2S1L2S3光控声控220V光控声控220V光控声控220V8、在下图中，两灯泡组成并联的电路的电路图是（）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地( )A、家用电器不能工作B、家用电器的寿命会缩短C、人接触家用电器时可能发生触电事故D、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。

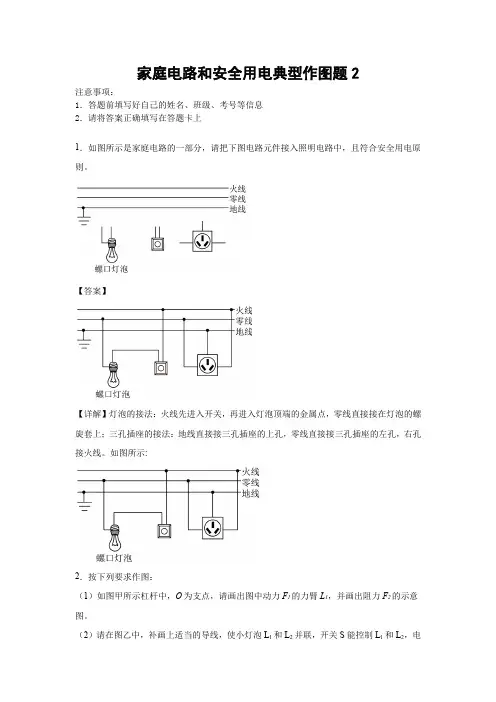

家庭电路和安全用电典型作图题2注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．如图所示是家庭电路的一部分，请把下图电路元件接入照明电路中，且符合安全用电原则。
【答案】【详解】灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上；三孔插座的接法：地线直接接三孔插座的上孔，零线直接接三孔插座的左孔，右孔接火线。
如图所示:2．按下列要求作图：（1）如图甲所示杠杆中，O为支点，请画出图中动力F1的力臂L1，并画出阻力F2的示意图。
（2）请在图乙中，补画上适当的导线，使小灯泡L1和L2并联，开关S能控制L1和L2，电流表测量L2中的电流。
（3）请将图丙中的开关和三孔插座正确接入家庭电路，使开关能控制插座的通、断电。
【答案】【详解】（1）延长力F1，过O点作F1的垂线段即为力臂l1。
物体A对绳子接触点的拉力就是阻力F2，如图所示（2）开关在干路，两个灯泡并联，电流表“正进负出”且测L2的电流，如图所示（3）开关接火线且连接三孔插座的右接线柱，地线接上接线柱，如图所示3．如图所示，请把家庭电路中的灯泡和开关正确接入电路中。
【答案】【详解】火线和开关相连，进灯泡顶端的金属点，零线直接和灯泡的螺旋套相连。
如图所示：4．请用笔画线表示导线，将如图中的开关、电灯和插座接入家庭电路中、要求：开关控制电灯，插座单独使用。
【答案】【详解】（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；如图5．请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
【答案】【详解】只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，声控和光控是串联的，才满足两开关同时闭合，灯泡变亮，两开关同时控制灯泡，说明两开关与灯泡串联，三孔插座的连接原则是左零右火中接地，故下图所示：16．如图a是一个插座带开关的面板，图b是面板内部的接线图。
家庭电路习题（含答案）一、单选题(本大题共5小题，共10.0分)1.三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了（）A.插入插座时，确保用电器外壳先接地B.插入插座更稳固C.有利于区分火线与零线插脚D.使插头的造型更美观2.家中的电灯、插座、电视机、电冰箱、洗衣机之间的连接方法（）A.都是串联的B.有并联的，也有串联的C.都是并联的D.条件不足，无法判定3.小明的妈妈将电热水器的插头插入插座中时，突然家里的电灯变暗了，过一会儿都熄灭了，小明分析其中的原因，正确的是（）A.总功率过大而造成空气开关跳闸了B.插座内原来有短路C.电热水器的插头内出现短路D.某盏电灯出现短路4.要在家庭电路中，添加新的大功率用电器（如空调等），下列可行的是（）A.在现有的照明电路中，只需将保险丝换成足够粗就行了B.在现有的照明电路中，只需将电能表和保险丝换成更大规格就行了C.在现有的照明电路中，须同时考虑电能表和保险丝的允许电流，还需考虑原电线的承受电流能力D.什么也不用考虑，再装上一个插座就行了5.家庭电路中用测电笔去试发现氖管发光，但灯不亮，其它用电器也不工作，保险丝也完好，可知（）A.零线某处开路B.灯丝断了C.火线断了D.短路了二、填空题(本大题共6小题，共12.0分)6.秀屿地区家用照明电路电压为______ V，对人体安全电压为不高于______ V．7.家庭电路中的电视、电冰箱和电灯是______ 联的，控制电灯的开关与该电灯是______ 联的．8.家庭电路中“超负荷”是指电路中______ 过大．出现上述情况时，电路中的熔断器或空气开关会自动切断电路．熔断器中的熔丝熔断的原理是电流的______ 效应．如图是空气开关的原理图，它切断电路则是利用了电流的______ 效应．9.家庭电路中电流过大的原因有两个，一是电路中用电器的______ 过大；二是______ ．10.安装家庭电路时，从进户线到用电器之间应有①保险盒、②总开关和③电能表，它们的排列顺序是______ 、______ 、保险盒．（选填“②”或“③”）11.现代社会离不开电．请写出以下家庭用电中的器材、设备．辩别零线和火线用______ ，记录电路消耗的电能用______ ，我国照明电路的电压是______ V．三、作图题(本大题共5小题，共25.0分)12.请在图中用笔画线代替导线将两个标有“PZ220-100”电灯和开关接入电路中，要求开关控制两个电灯，且灯正常工作．13.如图所示，请用笔画线表示导线，将插座、电灯和开关正确接入家庭电路中．14.根据安全用电的原则，将图中的元件连成电路．15.如图所示，在符合安全用电前提下，用笔画线代替导线将电灯、开关和插座接到电路中．16.如图所示是家中常见的带开关的二孔插座、三孔插座的插线板．请用笔画线代替导线把它接入家庭电路．四、计算题(本大题共3小题，共24.0分)17.图中各元件正确接入电路，其中开关只控制电灯．18.请将图中的家庭电路按安全用电要求连接完整．19.用笔画线代替导线，电灯和控制它的开关正确地接入图示中的家庭电路中．五、综合题(本大题共1小题，共10.0分)20.一本有关用电常识的书中，列出了白炽电灯（即普通家用电灯）的常见故障及检修方法，其中一项故障情况如下：故障现象可能原因检修方法灯泡不亮1．灯泡的灯丝断了换新灯泡2．灯头内的电线断了换新线并接好3．灯头、开关等处的接线松动，造成接触不良检查加固从电路的组成来看，上述故障现象的可能原因可以概括成一个，你想想这个原因是什么？家庭电路习题（含答案）【答案】1. A2. C3. A4. C5. A6. 220；367. 并；串8. 电流；热；磁9. 总功率；电路发生短路10. ③；②11. 测电笔；电能表；22012. 解：两盏灯是并联的，两盏灯有一个开关控制，开关接在干路上．火线首先过开关再入灯泡．如图所示：13. 解：首先辨别上面三根线地线、火线、零线．（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．故答案为：14. 解：（1）火线进开关，再接入灯泡的顶端金属点；零线直接进入灯泡的螺旋套．如图．（2）上孔接地线；左孔接零线；右孔接火线．如图．15. 解：首先辨别上面三根线地线、火线、零线：上面有熔丝的是火线，有接地符号的是地线，中间一根是零线．灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线．如图所示：．16. 解：首先辨别上面三根线地线、火线、零线．（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如图所示：17. 解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．（2）安装三孔插座的安全用电原则，上孔接地线；左孔接零线；右孔接火线．答案如下图：18. 解：电灯的接法：火线首先进入开关，再进入电灯顶端的金属点；零线直接接入电灯的螺旋套．如图：．19. 解：开关和灯泡应该串联连接，开关接灯泡顶部的接线柱，接电源的火线，确保开关断开时，灯泡不带电，灯泡的螺旋套接电源的零线．如图所示：20. 解：灯泡的灯丝断了，灯头内的电线断了以及灯头、开关等处的接线松动，造成接触不良都属于断路现象．故答案为：电路断路．【解析】1.解：接金属外壳的插脚比较长，当三脚插头插入三孔插座，金属外壳首先接地，防止用电器漏电时发生触电事故．故选A．接金属外壳的插脚比较长，当三脚插头插入三孔插座，金属外壳首先接地，如果用电器漏电，人体被地线短路，防止发生触电事故．如果接火线的插脚比较长，当三脚插头插入三孔插座，火线首先和用电器相连，如果用电器漏电，人体接触用电器会间接接触火线，会发生触电事故．金属外壳的用电器一定要使用三脚插头和三孔插座，这样使用更安全．2.解：家中的电灯、插座、电视机、电冰箱、洗衣机等电器设备都是首首相连、尾尾相连接在家庭电路火线与零线之间，使用时可以单独工作，互不影响，是并联关系．故选C．（1）各电路元件首尾顺次连接是串联，串联各电路元件相互影响；（2）各电路元件先首首相连、尾尾相连，然后再接入电路的连接方式是并联，并联的各电路元件互不影响．本题考查了电路元件连接方式的判断，知道串并联的概念，看各电路元件间是否相互影响是判断电路元件连接方式的关键．3.解：将电热水器的插头插入插座中时，突然家里的电灯变暗了，过一会儿都熄灭了，说明是总功率过大而造成的空气开关跳闸．故选A．空气开关“跳闸”是因为电路中电流过大．电路中电流过大有两种原因：一是电路中用电器的总功率过大，二是电路发生了短路．本题中是将电热水器插入插座，是总功率过大造成的．本题从空气开关跳闸的原因开始，利用顺藤摸瓜的方法，找出原因．思路：空气开关跳闸→电流过大→短路或用电器总功率过大，采用排除法，找出对应的原因．4.解：家庭电路中添加新的大功率用电器，由I=可知，会引起电路的电流过大，在现有的照明电路中，须同时考虑电能表和保险丝的允许电流，还需考虑原电线的承受电流能力，故ABD错、C正确．故选C．家庭电路中，短路或用电器的总功率过大，由I=可知，会引起电路的电流过大，要考虑保险丝、电能表和电线的承受能力，据此分析选项正误．本题考查了家庭安装大功率用电器应该做的一些事情，要从原理上搞清楚，避免因电流过大带来的危害．5.解：A、零线断了其它部分都相当于火线，测试时氖管会发光，室内的用电器不能工作，故A符合题意；B、灯丝断了，灯不亮，其它用电器仍工作，故B不符合题意；C、进户火线断路，用测电笔测试室内各处电路时，氖管都不会发光；故C不符合题意；D、若室内火线与零线短路，电路中的电流会很大，保险丝会烧断，故D不符合题意；故选A．用电器均不正常而保险丝未熔断，说明电路中干路上有断路，测电笔测试各处电路，氖管都发光，说明各点与火线是连通的，故只可能是零线断了．本题考查了用测电笔检修家庭电路的故障的方法．记住测电笔测试各处电路氖管都发光为零线断．6.解：秀屿地区家用照明电路电压为220V．人体安全电压是不高于36V．故答案为：220；36．照明电路的电压为220V；对人体安全电压是不高于36V．记住家庭电路电压、一节干电池电压、一个蓄电池电压、人体安全电压，是一道基础题目．7.解：因为家庭电路中各用电器之间既可以单独工作又互不影响，因此家庭电路中的电视、电冰箱、电灯之间的连接方式为并联；开关和开关控制的电灯之间是串联的．故答案为并；串．家庭电路中用电器和用电器之间是并联的，开关和开关控制的用电器之间是串联的．掌握家庭电路中各用电器之间是并联连接，以及开关和用电器之间之间是串联连接．8.解：（1）电线都有允许通过的最大电流值，如果电流超过允许通过的最大电流值，则电流会使电线发热引起火灾，这就是物理中所说的过载，也就是我们生活中所说的“超负荷”；（2）电流通过导体时电能转化成热，这种现象叫电流的热效应．熔断器中的熔丝就是保险丝，它之所以被熔断是由于电流过大，通过熔丝时产生的热量过多，使得熔丝的温度升高而被熔断，所以熔丝熔断是电流的热效应引起的；（3）通电导线周围存在磁场，这种现象叫电流的磁效应．由图可知，空气开关中有一个电磁铁（电磁铁的原理是电流的磁效应），当电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，使开关断开，切断电路，所以空气开关切断电路是电流的磁效应引起的．故答案为：电流；热；磁．（1）电线“超负荷”是生活用语，它实际就是指物理中的过载，是由电路中电流过大引起的；（2）保险丝是用电阻率比较大、熔点比较低的铅锑合金制成的，当电路中电流过大时，保险丝产生的热量较多，温度升高能及时达到熔点而熔断；（3）空气开关是由电磁铁、衔铁、触点和弹簧组成的，当电路中电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，则脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在弹簧的作用下被迅速分断．本题考查了学生对“超负荷”的认识以及对熔丝和空气开关原理的了解，它们都是物理知识在生活中的实际应用，要记住电流电流的热效应和磁效应．9.解：家庭电路中电流过大的原因有两个，一是电路中用电器的总功率过大；二是电路发生短路．故答案为：总功率；电路发生短路．家庭电路中电流过大的原因有两种，一是用电器短路，二是用电器总功率过大．本题考查学生对家庭电路故障的判断能力，相对比较简单，属于基础题．10.解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面．总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面．电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面．故答案为：③；②．电能表是测量家庭消耗电能多少的仪表，也防止一些人偷电，一定安装在家庭电路的最前端，并且在总开关的前面．检修电路时要断开开关，在电能表的后面要接入总开关．保险丝能在电路电流过大时，能自动切断电源．为了方便更换保险丝，保险盒一定要安装在总开关的后面．掌握家庭电路的各元件的作用和安装位置，使各元件正常使用，并且保证使用的安全性．11.解：辨别零线和火线用测电笔，接触火线时能亮，接触零线时不亮；记录电路消耗的电能用电能表；家庭电路中的电压是 220V．故答案为：测电笔；电能表；220．根据测电笔的作用、电能表的作用、家庭电路的电压的数值填写．本题考查了家庭电路的电压和测电笔、电能表的作用，是一道基础题．12.家庭电路中各用电器之间是并联的，开关同时控制两盏灯，开关要接在干路上，接在灯和火线之间．掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．13.（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．14.（1）电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．掌握家庭电路中灯泡、开关、三孔插座、两孔插座、电能表、保险丝的接法．15.对于电灯接线的基本要求是：“火线零线并排走，零线直接进灯口，火线接在开关上，通过开关进灯头”．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．16.（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．17.（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．18.电灯的接法：开关控制电灯时和电灯是串联的．火线首先进入开关，再进入电灯顶端的金属点；零线直接接入电灯的螺旋套．开关接在火线上，更换灯泡时断开开关安全．在家庭电路中，安装各个元件，不但考虑各元件能使用，更要考虑使用的安全性．19.先判断开关与灯泡的连接方式，然后再确定开关接灯泡的接线柱和接电源的火线还是零线，最后根据家庭电路的正确连接方法将灯泡和开关接入电路中．掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．20.电路故障分为电路短路和电路断路．短路时，电路中有电流．断路时，电路中无电流．解决此类问题要结合电路的三种状态进行分析判断．。

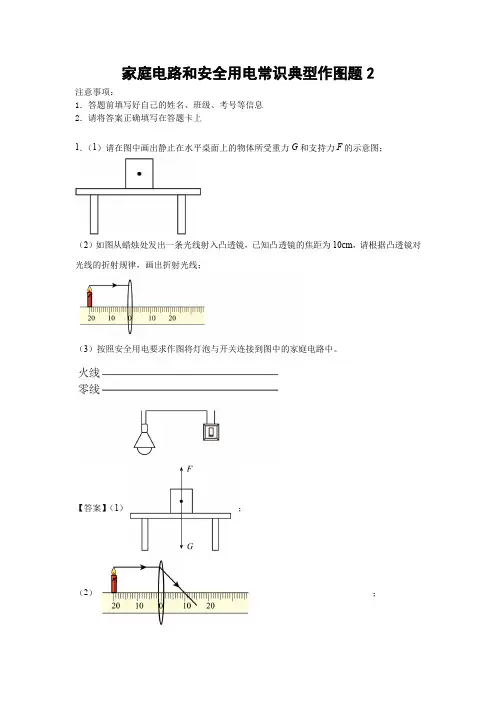

家庭电路和安全用电常识典型作图题2注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．（1）请在图中画出静止在水平桌面上的物体所受重力G和支持力F的示意图；（2）如图从蜡烛处发出一条光线射入凸透镜，已知凸透镜的焦距为10cm，请根据凸透镜对光线的折射规律，画出折射光线；（3）按照安全用电要求作图将灯泡与开关连接到图中的家庭电路中。
【答案】（1）；（2）；（3）【详解】（1）物体静止，受到的重力和支持力为一对平衡力，大小相等、方向相反。
重力从重心竖直向下画，标出符号G；支持力从重心竖直向上画，标出符号F，注意两个力大小相等，所画的线段长度要相等。
如图：（2）凸透镜的焦距为10cm，则该凸透镜右侧焦点位于右侧10.0cm刻度线处。
因平行于主光轴的光线通过凸透镜折射后通过焦点，故作图如下：（3）火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，如图：2．请按题目要求作答。
（1）如图，在车厢顶部用细绳悬挂一只小球，小球随车一起向右做匀速直线运动，请画出小球受力的示意图；（2）如图，作出通过凹透镜的两条入射光线的折射光线；（3）如图，插座的一部分已接入家庭电路，请将插座剩余部分及开关、灯泡正确连入电路。
【答案】（1）；（2）；（3）【详解】（1）[1]挂在匀速向右直线运动的车上的小球，只在竖直方向上受到向下的重力和沿绳子向上的拉力的作用，处于平衡状态，这两个力是平衡力，大小相等，作用点都在小球的重心上，作图如下：（2）由图示，其中一条入射光线过光心，则通过凹透镜后传播方向不改变，另一条光线对着异侧焦点入射，则通过凹透镜后，折射光线平行于主光轴，所以作图如下：（3）在家庭电路中，三孔插座的左孔应接零线、右孔接火线、上孔接地线，那么图中最上面的那条是火线，中间的那条是零线，而控制灯泡的开关应接在火线与灯泡之间，灯泡的螺圈与零线相连，所以作图如下：3．根据要求完成下列作图。
第十九章生活用电专题19.4 家庭电路作图问题（拓展）1.家庭电路中所有用电器和插座之间都是并联。
2.控制用电器的开关要和该用电器串联，且接在火线和用电器之间。
3.螺口灯泡的螺旋套(灯头侧面)要接零线，顶端要接火线。
4.两孔插座的接法是“左零、右火”；三孔插座的接法是“左零、右火、上接地”。
5.保护整个电路的保险丝要接在干路的火线上，保护某一用电器的保险丝要接在火线和用电器之间。
【例题1】根据下列要求，分别完成作图。
如图为家庭照明电路，请用笔画线代替导线，将开关和灯接入电路中，要求两灯并联，且开关控制两灯。
【答案】如图所示【解析】根据题意知道，两灯并联，且两盏灯由一个开关控制，即火线首先过开关再入灯泡，开关接在干路上。
【例题2】小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。
（导线不得交叉）【答案】如图所示【解析】由题意知：只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地。
1.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。
【答案】如图所示：【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；三孔插座：上孔接地线；左孔接零线；右孔接火线。
如图所示。
2．为了节约能源，宾馆的客房都配有房卡。
只有把房卡插入电槽中，房间内的灯和插座才能有电。
请连接房间内的简化电路。
【答案】如图所示。
【解析】（1）据题意可知，房卡相当于电路的总开关；（2）在家庭电路中，插座和灯泡是互不影响的，即是并联的，而灯泡的开关和灯泡是串联的。
人教版九年级物理期末复习家庭电路电磁作图20题Word版有答案一、作图题（本大题共20小题）1.请用笔画线表示导线，将图中的电灯开关和插座(插座准备接大功率用电器)接入家庭电路中。
2.请将下图中的光控开关(能在天黑时自动闭合，天亮时自动断开)、声控开关(能在有声音发出时自动闭合，无声时自动断开)、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座。
3.用笔画线代替导线，将图中的开关、螺口灯泡和三孔插座接入家庭电路中．要求：符合安全用电原则；开关控制灯泡。
第2页，共33页4. 如图所示，A 为条形磁铁，A 上方小磁针静止时如图所示，A 与通电螺线管间的磁感线分布如图所示。
(1)请在已给的一条磁感线上标上方向； (2)标出通电螺线管的N 极； (3)标出电源的正极。
5. 如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：(1)甲通电螺线管的绕法和A 点磁感线的方向； (2)乙通电螺线管电源的正、负极。
6. 将小磁针放在螺线管附近，闭合开关后，小磁针静止时的指向如图所示。
请在图中标出电源的“+”极，并画出螺线管周围磁感线的分布情况(画出1条线)7. (1)根据小磁针静止时所指方向，在图中画出通过小磁针中心的一条磁感线，并标出电源的正极。
(2)请将图中的“光控开关”“声控开关”灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．8.开关闭合后电磁铁A和永磁体B的磁感线分布如图甲所示，请标出永磁体B左端的磁极和四条磁感线的方向；将乙图中的开关和螺口灯泡串联后接在照明电路的两条导线上。
9.请按要求作图(作图时请用刻度尺)。
(1)请你在图甲中将开关和一盏电灯的电路正确连接。
(2)根据通电螺线管的N极，请在图乙中标出小磁针的N极和A点磁感线的方向。
10.(1)电磁铁通电后，与条形磁铁相互吸引，小磁针静止时的指向如图所示，请标出：电源右侧的极性(用“+”或“−”表示)和静止的小磁针右端的极性(用“N”或“S”表示)。

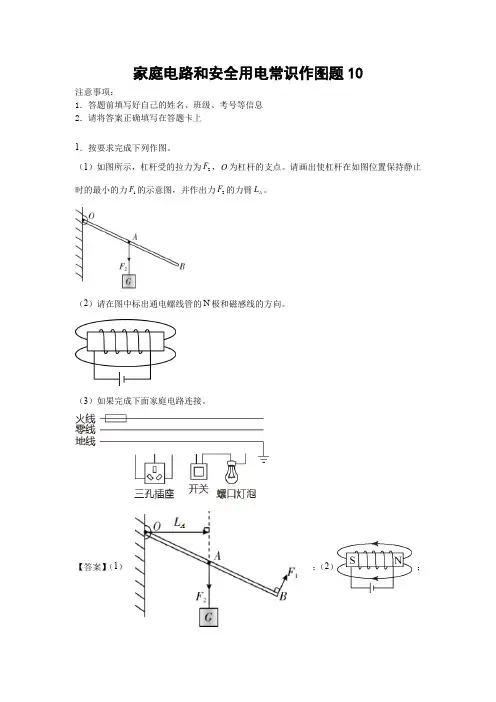

家庭电路和安全用电常识作图题10注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．按要求完成下列作图。
（1）如图所示，杠杆受的拉力为2F，O为杠杆的支点。
请画出使杠杆在如图位置保持静止时的最小的力1F的示意图，并作出力2F的力臂A L。
（2）请在图中标出通电螺线管的N极和磁感线的方向。
（3）如果完成下面家庭电路连接。
【答案】（1）；（2）；（3）【详解】（1）力2F的力臂A L是支点到力力2F的作用线的距离，由杠杆平衡条件得，使杠杆在如图位置保持静止时的最小的力1F的力臂应该最大，因此力1F作用在点B，且与杠杆垂直向上。
（2）由右手螺旋定则得，螺线管的右端为N极，左端为S极。
在磁体外部，磁感线方向从N极回到S极。
（3）接通电路中，三孔插座与灯泡串联。
三孔插座的左孔接零线，右孔接火线，上孔接地线。
带开关的灯泡，火线先接开关，开关与灯泡串联，由灯泡回到地线。
2．（1）如图所示，物体A静止在斜面上，画出A所受重力G和支持力F的示意图；（2）图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。
根据题意，将图连接完整，并符合安全用电原则；（3）如图所示，蜡烛的烛焰中心A在主光轴上距凸透镜光心O二倍焦距以外。
①根据凸透镜成像规律，在图甲中标出A所成的像A′的大致位置；①借助辅助线或光路图，在图乙中找到A所成的像A′的确切位置，保留作图痕迹。
【答案】（1）（2）（3）①①【详解】（1）如图所示，静止在斜面上的物体A受到重力的竖直向下、支持力垂直于斜面向上，两个力的作用点都在A的重心上，作图如下：（2）由题意知，照明灯和压缩机并联在电路中，分别由开关S1和S2控制，而开关要接在火线与所控的用电器之间，冰箱的金属外壳要接地线，电路连接如下：（3）①由题意知，蜡烛与凸透镜的距离大于二倍焦距，由像距小于二倍焦距而大于一倍焦距，且烛焰中心A在主光轴上，则其像也在主光轴上，由此大致可确定像点A′，作图如下：①过A点作出烛焰在主光轴的上面部分，过烛焰的顶端作两条光线，其一平行于主光轴的入射，其折射光线过焦点，另一光线过光心O，其折射光线传播方向不改变，两光线的交点，即是烛焰顶端通过凸透镜所成的像，过此像点作主光轴的垂线，此线与主光轴的交点即为A 所成的像A′的确切位置，面烛焰顶端像点与A′的连线即是烛焰上面部分所成的像，作图如下：3．按要求完成下列作图：（1）当光从水中斜射入空气中时，在水面发生折射，如图所示，已经给出了折射光线，请画出大致的入射光线_______。
九年级物理《家庭电路》作图题专练（各版本均适用，后附答案）1、用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。
2、请用笔画线代替导线在下图中连接家庭电路。
要求：开关控制灯泡，三孔插座直接接入电路。
3、图甲所示是家庭中常用的一种插线板.小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通.4、如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
5、高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。
青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。
其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻很小，可忽略不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。
请在虚线框内画出符合实际的电路图。
6、请在如图中用笔画线代替导线，将可以调节亮度的台灯和一个三孔插座接入电路。
7、如图所示，铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，当开关闭合后，两灯泡都能正常发光，插座不受开关控制，请将电路连接完整。
8、小明对卫生间内的换气扇和照明灯的电路进行了如下改造；控制它们工作的有两个开关，换气扇工作时照明灯一定发光，照明灯发光时换气扇可以不工作，如图的虚线框内已画出了所连接的电源，请你接着完成这部分电路的电路图(换气扇用电动机符号表示)9、如图是已经正确连接好的家庭电路中的一部分，其中安装有各自独立工作的灯泡和插座，开关只控制灯泡。
请根据所学知识，用笔画线将剩余的部分补充完整。
10、如图所示粗黑线框内有：三孔插座、两孔插座、开关和指示灯。
开关闭合后，插孔都能分别供电时，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮：若指示灯损坏，闭合开关后，插孔仍能供电，如图为示意图，请完成剩余部分的接线。
