家庭电路图
1．王老师要在房间里安装“２20V 1０0W”的顶灯和“220V3Ｗ”的壁灯各一盏。他打算将两盏灯并联后用一个开关 S 来控制,但接完后合上闸刀开关,发现壁灯亮、顶灯不亮；他合上开关Ｓ,结果不亮的灯亮了，而原来的亮的灯却不亮了；再断开开关S,又恢复了原状,他错接的电路是（）
2．如下图所示的家庭电路中，有两个器件连接错误,它们是( )
Ａ．带开关的灯泡和三线插座
Ｂ．带开关的灯泡和带熔丝的二线插座
C．闸刀开关和带开关的灯泡
Ｄ．闸刀开关和三线插座
３．在家庭电路中,电冰箱、电饭煲、日光灯等家用电器的连接方式是联。图所示的两种使用测电笔的方法中,正确的是图。
4．如图所示为家庭电路的组成，其中接入①的用电器和②为联,用电器②和元件③为联．
５．工师傅常用一只标有“2２０V ４０W”的灯泡L ０(检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况电,如图所示．当闸刀开关Ｓ闭合后,再分别依次闭合开关Ｓ１、Ｓ2、S 3（每次只能闭合其中之一）时，可能出现三种情况,完成下列三种情况的判断（选填“短路”、“断路”或“正常”）:
(1）L ０正常发光,说明该支路___＿_＿__＿
(2）L 0 不发光 ，说明该支路____＿_＿__＿_
(3）L 0发光但呈暗红色,说明该支路_＿____＿__
6．完成下列作图
(1)请将带开关的螺丝口灯泡和三孔插座，正确接入图所示的电路中。
7．如下图所示的插座和电灯（带开关）是 组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。
8．小刚的爸爸在自家盖的房间里安装了一盏“2２０Ｖ 100W ”的顶灯和一盏“2２0V ５Ｗ”的壁灯。他打算把这两盏灯并联,用一个普通的拉线开关来控制。但接完后,合上闸刀开关Ｓ0,发现壁灯亮顶灯不亮。他拉了一下开关S,结果不亮的灯亮了,而原来亮的灯却不亮了,再拉一下开关Ｓ，又恢复了原状。试画出他错接的电路图。
5w 100w S
火线
零线
220V S 0
9.在图中画出插线板内部开关和两插座的连线，并接入家庭电路,要求：①插线板上的开关可同时控制两插座的通、断；②开关接通时两插座都能提供 220V 电压。

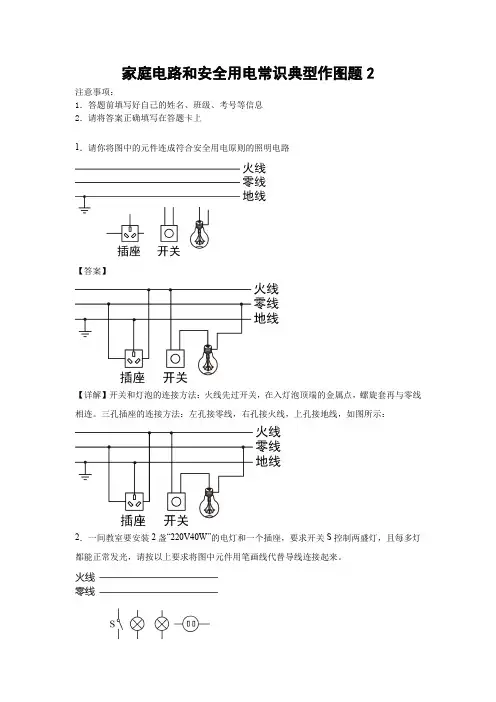

10.请将如图所示元件,连接成符合安全用电要求的家庭电路．
１１.（１）请在图1中标出通电螺线管磁感线方向，在括号中标出电源的正负极.（2)请用笔画线代替导线在图2中连接家庭电路．要求开关控制螺口灯泡,三孔插座直接接入电路．
１2．试根据规定要求作图
(１)在图中根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号,分别填进电路的空缺处，填进后要求灯泡L１和Ｌ2并联,且都能发光．（2）声控开关在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的人口处各装有一个声控开关来控制同一盏螺纹灯泡,为确保行人不管从哪端进人,灯泡都能接通电源发光。请按题意将图的电路连接完整。
1３．如图所示，是家庭电路的一部分．请你按照安全用电原则在虚线框内分别填上电灯和开关的元件符号；并用笔画线代替导线，将准备接大功率用电器的插座接入家庭电路中.
14．按照题目要求作图:
(1)如图1所示，为用核桃钳夹核桃时的情景,此时核桃钳可视为两根杠杆.请在图中画出作用在上面的动力F的力臂l和阻力F２的示意图．
（2)如图2所示,试在甲、乙两个“○”内选填“电压表”和“电流表”的符号,使两灯组成并联电路．
（3）请将图3中所示元件,连接成符合安全用电要求的家庭电路.
15．将图中的开关、螺丝口灯泡、插座接入家庭电路．要求开关控制灯泡．
16．（１）请你连接好图甲中的螺丝口灯泡的电路.
（２)图乙所示的元件应该安装在甲图中的 (填“火线”、“零线”或者“地线”）上．
17．(１）(３分）请用笔画线代替导线，将图中的元件接人家庭电路,要求开关控制电灯后接入。
１8.观察并完成下列问题：
(1）图为体温计的一部分,它的示数是℃，它是根据液体原理制成的。
（2)图电阻箱的示数是Ω。
（3)请将如图所示元件连接成符合安全用电要求的家庭电路。
参考答案
１.B
【解析】
试题分析:由公式R=U2额/Ｐ额,可知:“２20Ｖ 3W”的电阻比壁灯“２20Ｖ100W”顶灯的电阻大的多;所以当台灯和顶灯串联接入电路，由于两灯电阻悬殊大，电阻大的3Ｗ灯分得电压远大于另一灯所以３W灯的实际功率大，所以壁灯亮、顶灯不亮；分析电路图可知：A图的开关与顶灯并联,闭合开关时对台灯短路，所以在开关断开和闭合时都是壁灯发光,不符合题意；Ｂ电路图的接法,当合上闸刀开关，壁灯和顶灯串联,由于壁灯的电阻比顶灯的电阻大的多,所以壁灯发光，顶灯不亮,闭合开关后,由于开关和壁灯并联,对壁灯会短路，于是壁灯不再发光,而顶灯被连入电路而发光,符合题意；C图中壁灯和顶灯并联，顶灯处于常亮状态,不符合题意;D图开关S、台灯和顶灯串联接入电路,开关同时控制它们的熄灭,不符合题意;故应选B。
考点:电路连接的判断
【答案】A
【解析】解：经分析，带开关的灯泡连接错误,火线直接进入灯泡,开关接在灯泡和零线之间,这样在断开开关,火线和灯泡还是相连的，接触灯泡时,容易发生触电事故．
三孔插座连接错误，三孔插座的上孔和左孔连线颠倒了.
故选A．
【点评】掌握家庭电路中开关、灯泡、保险丝、总开关、两孔插座、三孔插座等的位置、连接方法和作用．
3．并联、甲
【解析】
试题分析:家庭电路中,电冰箱、电饭煲、日光灯等全部并联，各用电器都能在额定电压下工作,而且互相不影响。使用测电笔时，笔尖接触被检测的导线，如果手不接触笔尾金属体时，笔尖无论接触火线还是零线，氖管都不发光.所以手一定要接触笔尾的金属体,氖管发光时接触的是火线，氖管不发光时接触的是零线。
考点：用电常识
4.并;串．
【解析】解:由图知①是插座,②是电灯，插座所接的用电器和灯是并联的;
②是电灯,③是控制电灯的开关，开关和控制的电灯是串联的.
故答案为:并；串．
【点评】掌握家庭电路中用电器之间、插座之间、用电器和插座之间、开关和开关控制的用电器之间、开关和开关控制的插座之间的连接方法．
5.短路断路正常
【解析】
试题分析:额定电压２２0V的“校验灯”，接在火线上，是相当于把此灯串联入干路电路中,它会有三种状态：（１)“校验灯”恰能正常发光，说明该支路短路，仅有“校验灯”连成完整的回路，使其正常发光；
(2）“校验灯”不发光，说明支路发生断路，干路中的“校验灯”也不亮；
（3)“校验灯”发光不正常(暗红色）,说明该支路工作正常,该支路和“校验灯”组成串联，串联分压,使“校验灯”电压达不到220Ｖ,发光不亮，为暗红色;
考点：电路故障
6．
