家庭电路作图（含答案）一.作图题（共30小题）1.综合作图-家庭电路：如图所示家庭电路，开关Sl控制吊灯L、L2和L3,电路中还有一个带有开关S2控制的插排，插排上的指示灯L在，断开时不发光，两个插孔均不能提供工作电压，而在闭合S2时指示灯L发光，两个插孔可以提供工作电压；但如果L损坏，闭合，时，两个插孔也能提供工作电压.用笔画线表示导线，将它们连入电路.2.房间内灯分别由入户门和床头两开关控制很方便，如图是其原理图，请将图中两只单刀双掷开关S> S?1和一盏螺丝口灯泡L连人家庭电路，要求Si、Sz都能控制灯L.火蝮Vi私的3.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座.4.如图甲所示为一个带有发光二极管的单刀双掷开关，当灯亮时二极管不发光，当夜间关灯时二极管发光可用于指示开关的位置，请你在乙图中将开关和灯正确接在家庭电路当5.综合作图-家庭电路：如图所示家庭电路，开关Sl控制由3个灯泡组成的吊灯：阁楼上有一盏由“光控开关”和“声控开关”控制的电灯L, L只有在夜间且有声音时灯才亮，“光控开关”用“光敏”材料制成，它能在天黑时自动闭合，天亮时自动断开：“声控开关”利用“声敏”材料制成，它能在有人走动发出声音时闭合，无人走动时自动断开；电路中同时安装一个带有开关的插排，其中S?控制两孔插座、S3控制三孔插座.请用笔画线表示导线，将它们连入电路.___________________ ___ ____________ __ _______ 火线_______________________________________ _______________ —— ,- ---------- - ----------- - ------------------- T 企线々嚣《 S -8 3 ⅞r « τ4 ! :6 .根据安全用电原则，请将如图所示的各元件正确接入电路，其中开关只控制螺口灯泡，三孔插座 带保险盒.7 . (1)请将如图1所示元件，连接成符合安全用电要求的家庭电路.(2)如图2所示，请标出小磁针静止时的N 极与S 极.火找 ______________________________零线 ------------------------------地线厂 --------------------------- oK 城∏ 蠕口灯泡 三孔插座 _I I — 图1 图2 8 .完成如图家庭电路的连接.JL 心目草;8 @ 9 .声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间.某地下通道 两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接 通电源发光.请按题意将图中的电路连接完整.----------------------------------- 火骏一 ： ------------- .. -零收 “启曲开*卜 j q 声控开英卜10 .小明常用的一个插线板，带有开关、保险丝和三孔插座.开关断开时插孔不能提供工作电压，闭 合时插孔能提供工作电压；如果接入的用电器电流过大，保险丝会熔断，停止提供工作电压.根据上 述现象，请在图甲中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通. 0 ⅛ 曲 u ⅛--------------------------------- 火线-------------------------------- 零线-------------------------------- 地线11 .居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出 声音时，声控开关自动闭合，无人时自动断开.请将图中“声控开关”、“光控开关”、“灯泡”用 笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安 装一个不受开关控制的三孔插座.火线 --------------------------------------零线 --------------------------------------地线 -------------------------------------- ±ui」［≡］甚 ⅛- 插座 声控开关光控开关。

家庭电路作图1．明星小区最近一段时间由于楼道灯的供电系统电压偏高，楼道的照明灯灯丝经常熔断。

在电压暂时无法改变的情况下，为了延长楼道灯的寿命，小明采取下列方法，可行的是A.用额定功率较大的灯泡替换原来的灯泡接入原电路中使用B.用额定功率较小的灯泡替换原来的灯泡接入原电路中使用C.用额定功率相同的两个灯泡并联后替换原来的灯泡接入原电路中使用D.用额定功率相同的两个灯泡串联后替换原来的灯泡接入原电路中使用2．如图所示，为家庭电路中常见的螺口灯泡和拉线开关，要求开关控制灯泡，符合连接要求的是（）3．在家庭电路中，插座、螺口节能灯和开关的连接正确的是4．2016年4月，赵先生家中井水突然变热至47℃，维修电工访谈得知：水井内有抽水泵（电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电．由此可知，赵先生家水泵电路的实际连接方式为下图中的（）5．如图所示，是家庭电路的部分电路连接示意图，其中接线错误的是（）A．三孔插座 B．两孔插座 C．开关 D．电灯6．如图所示的几种情况中可能会发生触电事故（）A．甲和乙 B．甲和丙 C．乙和丙 D．甲和丁7．教室前方的两盏日光灯，由一个开关控制，如下各图中能正确反映它们连接方式的是（）8．关于家庭电路，下列说法正确的是（）1 / 4A．在家庭电路中，同时工作的用电器越多，总电阻越大B．空气开关是利用电流的磁效应工作的C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻大很多9．如图是某家庭电路，闭合开关，灯不亮。

用试电笔接触c点氖管不发光，接触d点氖管发光。

已知该电路有两处故障，则下列判断正确的是（）A、ac间断路、cd间短路B、ac间断路、bd间断路C、ac间断路、eb间断路D 、eb间断路、cd间短路10．如图是某家庭电路，闭合开关，灯不亮．经检查保险丝未烧断，灯泡未烧坏，用测电笔接触c、g点氖管都发光，据此判断该电路的故障应该是（）A．bf间开路 B．cg间开路 C．cg间短路 D．de间开路11．图示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（）A．插座短路 B．电热壶短路 C．AB间断路 D．CD间断路12．请用笔画线表示导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中．13．图甲是某宾馆的房卡，它相当于一个开关．只有房卡插入卡槽里，房间内的灯和插座才能工作．图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关．为使灯和插座正常工作，请将图乙中的电路图补充完整．14．居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，要求只有在夜间有声音时灯才亮的自动控制电路，同时安装一个不受开关控制的三孔插座．15．如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯（发光二极管）在开关闭合时会发光，插孔正常供电；如果指示灯损坏，开关闭合时插孔也能正常供电．根据上述现象，在图乙中画出插线板中开关、指示灯和插座的连接方式，并与电源线接通．16．（1）如图1所示，排球离开手后仍在空中继续飞行，不考虑空气阻力，请在图中画出排球的受力示意图．（2）请在图2中用笔画线代替导线将两个标有“PZ220﹣100”电灯和开关接入电路中，要求开关控制两个灯，且灯正常工作．17．综合作图﹣﹣家庭电路：如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定插座．请把电路连接完整．例1 （2014．菏泽）某家庭电路的部分电路如图1所示，其中甲、乙两处分别装用电器和开关，对此电路，下列说法正确的是( )．A．火线上的保险丝应该改装到零线上B．甲处应装用电器，乙处应装开关C．当用电器功率增大时，通过保险丝的电流就增大D．当保险丝熔断后，可以用铜丝代替1.根据安全用电原则，将图丙中两只开关、两只“220V 40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。

2022年中考物理三轮复习冷热门与重点亮点专题练 (全国通用)专题41 与家庭电路有关的冷门作图问题（15道题）1.（2021四川达州）小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已连接，如图所示，请你只添加三根导线帮小林完成安装。

2．（2021四川攀枝花）请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。

3.（2021江苏泰州）如图丙所示，请用笔画线代替导线，正确连接家庭电路。

（）4．如图所示，按照安全用电原则，用笔画线代替导线，将开关、灯泡接入家庭电路中。

5．请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路．6.（2020•咸宁）如图所示，楼梯有一电灯受控于两个开关，光线较暗且有声响时灯才亮。

其中“光控开关”在光线较暗时自动闭合“声控开关”在有声响时自动闭合，请用铅笔画线代替导线把元件连在电路中。

7.用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。

要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。

8．（2020•西藏）请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器）接入家庭电路中。

9．（2020•金昌）一个房间要安装2盏“220V 40W”的电灯和一个插座，要求开关S只控制两盏灯且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。

10.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。

11．（2020四川遂宁）根据安全用电原则将图中的灯泡和开关连入照明电路。

12．（2020苏州）按照要求作图：如图甲，请把节能灯正确接人到家庭电路中。

13.请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。

14.根据安全用电原则，将图中开关、两只“220V60W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。

15.（2020四川自贡）生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。

人教版九年级物理期末复习家庭电路电磁作图20题Word版有答案一、作图题（本大题共20小题）1.请用笔画线表示导线，将图中的电灯开关和插座(插座准备接大功率用电器)接入家庭电路中。

2.请将下图中的光控开关(能在天黑时自动闭合，天亮时自动断开)、声控开关(能在有声音发出时自动闭合，无声时自动断开)、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座。

3.用笔画线代替导线，将图中的开关、螺口灯泡和三孔插座接入家庭电路中．要求：符合安全用电原则；开关控制灯泡。

第2页，共33页4. 如图所示，A 为条形磁铁，A 上方小磁针静止时如图所示，A 与通电螺线管间的磁感线分布如图所示。

(1)请在已给的一条磁感线上标上方向； (2)标出通电螺线管的N 极； (3)标出电源的正极。

5. 如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：(1)甲通电螺线管的绕法和A 点磁感线的方向； (2)乙通电螺线管电源的正、负极。

6. 将小磁针放在螺线管附近，闭合开关后，小磁针静止时的指向如图所示。

请在图中标出电源的“+”极，并画出螺线管周围磁感线的分布情况(画出1条线)7. (1)根据小磁针静止时所指方向，在图中画出通过小磁针中心的一条磁感线，并标出电源的正极。

(2)请将图中的“光控开关”“声控开关”灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．8.开关闭合后电磁铁A和永磁体B的磁感线分布如图甲所示，请标出永磁体B左端的磁极和四条磁感线的方向；将乙图中的开关和螺口灯泡串联后接在照明电路的两条导线上。

9.请按要求作图(作图时请用刻度尺)。

(1)请你在图甲中将开关和一盏电灯的电路正确连接。

(2)根据通电螺线管的N极，请在图乙中标出小磁针的N极和A点磁感线的方向。

10.(1)电磁铁通电后，与条形磁铁相互吸引，小磁针静止时的指向如图所示，请标出：电源右侧的极性(用“+”或“−”表示)和静止的小磁针右端的极性(用“N”或“S”表示)。

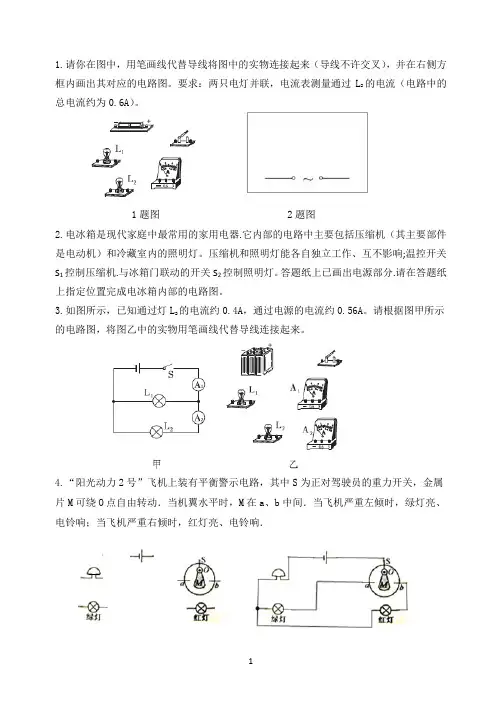

1.请你在图中，用笔画线代替导线将图中的实物连接起来（导线不许交叉），并在右侧方框内画出其对应的电路图。

要求：两只电灯并联，电流表测量通过L2的电流（电路中的总电流约为0.6A）。

1题图 2题图
2.电冰箱是现代家庭中最常用的家用电器.它内部的电路中主要包括压缩机（其主要部件是电动机）和冷藏室内的照明灯。

压缩机和照明灯能各自独立工作、互不影响;温控开关S1控制压缩机.与冰箱门联动的开关S2控制照明灯。

答题纸上已画出电源部分.请在答题纸上指定位置完成电冰箱内部的电路图。

3.如图所示，已知通过灯L2的电流约0.4A，通过电源的电流约0.56A。

请根据图甲所示的电路图，将图乙中的实物用笔画线代替导线连接起来。

4.“阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M可绕O点自由转动．当机翼水平时，M在a、b中间．当飞机严重左倾时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响．
5.根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。

（导线不能有交叉）
6.根据实物图画出来电路图.
7.根据实物图画出来电路图.
7.根据图下图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路，并画出电路图．。

初中九年级物理《家庭电路》电学作图题专题训练30道班级姓名得分1.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。

请将电路图连接完整，使其符合安全用电的原则。

2.请在如图所示的家庭电路中，以笔画线代替导线，将一个三孔插座和一个带拉线开关的螺口白炽灯泡接入电路。

3.如图所示的家庭电路，请将开关、螺口灯泡和三孔插座正确接入家庭电路(已部分连接)。

4.外出旅游一般入住的宾馆客房都配有房卡，只有把房卡插入电槽中，房间的电路才能工作，再闭合开关，房间内的灯才能亮。

请补充完整房间内如图所示的简化电路。

5.将图中的三孔插座和楼道中的声控灯按照安全用电的原则接入电路。

6.某额定电压为220V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。

请在图中按要求正确完成电路连接。

7.有一种插线板在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯(要与电阻串联)发光，插孔可以提供工作电压。

如果指示灯损坏，开关闭合时插孔也能提供工作电压。

根据上述现象：(1)在左图方框内画出符合要求的电路图(插孔在框中已画出，不考虑接地)；(2)按你设计的电路图在右图画出开关、指示灯、电阻和插孔与电源线的连接方式，并符合安全用电。

8.用笔画线表示导线，将电灯和开关连入如图所示的家庭电路中。

9.如图所示，请用笔画线表示导线，将图中的螺口电灯和开关接入家庭电路中，确保家庭电路用电安全。

10.请在图中用笔画线代替导线，将电灯、开关连入照明电路中11.连接以下家庭电路，开关控制螺丝口灯泡，三孔插座带保险丝。

12.如图所示，插座和电灯(带开关)是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中13.请将图中开关和两盏白炽灯正确接入家庭电路中，要求开关同时控制两盏灯，都能正常发光。

九年级物理《家庭电路》作图题专练（各版本均适用，后附答案）1、用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。

2、请用笔画线代替导线在下图中连接家庭电路。

要求：开关控制灯泡，三孔插座直接接入电路。

3、图甲所示是家庭中常用的一种插线板.小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通.4、如图所示，请将下列元件连接成符合安全用电要求的家庭电路。

5、高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。

青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。

其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻很小，可忽略不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。

请在虚线框内画出符合实际的电路图。

6、请在如图中用笔画线代替导线，将可以调节亮度的台灯和一个三孔插座接入电路。

7、如图所示，铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，当开关闭合后，两灯泡都能正常发光，插座不受开关控制，请将电路连接完整。

8、小明对卫生间内的换气扇和照明灯的电路进行了如下改造；控制它们工作的有两个开关，换气扇工作时照明灯一定发光，照明灯发光时换气扇可以不工作，如图的虚线框内已画出了所连接的电源，请你接着完成这部分电路的电路图(换气扇用电动机符号表示)9、如图是已经正确连接好的家庭电路中的一部分，其中安装有各自独立工作的灯泡和插座，开关只控制灯泡。

请根据所学知识，用笔画线将剩余的部分补充完整。

10、如图所示粗黑线框内有：三孔插座、两孔插座、开关和指示灯。

开关闭合后，插孔都能分别供电时，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮：若指示灯损坏，闭合开关后，插孔仍能供电，如图为示意图，请完成剩余部分的接线。

中考物理复习《电路作图》专项测试卷(带答案)学校:___________班级：___________姓名：___________考号：___________1．图中，将家庭电路补充完整（虚框内一处接保险丝“”，另一处用导线连接）。

2．按家庭电路要求完成作图．3．请用笔画线代替导线，将图中的元件接入家庭电路中。

4．如图所示，请把该实物图转换成电路图．( )5．延时开关常用于控制楼道照明．为方便找到开关的位置，延时开关面板上配有电阻很大、功率很小的指示灯．指示灯在开关闭合、照明灯发光时会自动熄灭；在开关断开、照明灯熄灭时又会自动发光．请按要求在图中设计出楼道的照明电路．( )6．小华设计了一个可以多次测量未知电阻的电路，请在虚线框内补上电压表和定值电阻R0（阻值已知）两元件的符号，使电路完整，实验操作方便．( )7．小周用碳膜电位器设计了一个可调亮度的电灯，如图所示，为了安全，她把电路元件安装在塑料外壳内，请根据安全用电的原则，把各元件连入家庭电路中，要求滑片顺时针滑动时小灯泡变亮。

（碳膜电位器拥有开关的功能）8．为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时，才会自动亮．为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”控制电路由“光控开关”和“声控开关”组成，在答题卡上完成电路的连接．9．如图所示为小黄家客厅的实物电路图．请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中。

10．按照图甲所示的电路图，将图乙中各个元件连接起来（用铅笔画线表示导线）．( )11．如图所示是某款装修用切割机的电路简化示意图的一部分，为了保证工作人员的安全，只有当工作人员左手按下开关S1且右手同时按下开关S2时切割机才能工作，请用笔画线将电路图补充完整。

12．请按题目要求作答：（1）如图甲所示，请画出使轻质杠杆保持平衡的最小的力F的示意图；（2）如图乙所示，请在图中标出小磁针的N极和电源的正、负极；（3）如图丙所示家庭电路中，请画线代替导线连接电路，要求开关同时控制两只普通照明灯，且两灯都能正常发光。

?家庭(jiātíng)电路作图?一、作图题1.如下图为带开关的插座，局部电路已接好，请你用笔画线代替导线将电路补画完好。

2.把图中的三孔插座、灯泡与控灯泡的开关接到电路的火线和零线上。

3.如图a是某款带LED指示灯的开关。

现用该开关控制一个“〞的节能灯，：开关断开时，LED指示灯不亮，节能灯不工作；开关闭合时，LED指示灯亮，节能灯正常工作；假设LED指示灯损坏，节能灯仍能在开关闭合时正常工作。

请在图b中画出符合题目和平安用电要求的电路。

4.5.图甲是家庭中常用的一种插线板。

使用中发现：开关断开时指示灯不亮，插孔不能提供(tígōng)工作电压；开关闭合时指示灯亮，插孔能提供工作电压：假如指示灯损坏，开关闭合时插孔也能提供工作电压。

根据以上描绘，请在图乙中画出开关、指示灯和插孔的连接方式。

6.如下图，是家庭电路的一局部，请把白炽灯和开关连入家庭电路。

7.8.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。

9.将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒10.为家庭(jiātíng)电路示意图，请根据平安用电原那么将该电路连接完成。

11.12.图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。

图乙方框内是其内部示意图，“〞代表接线柱。

请将图乙电路连接完好。

要求：符合平安用电原那么，开关只控制灯泡，方框内导线只允许13.连在接线柱上。

14.15.按照平安用电的原那么，连接(liánjiē)如图电路图，要求开关能控制灯泡．16.17.按要求作图：如图，请将两孔插座正确接入家庭电路中。

18.19.20.21.22.23.24.在图中虚线框内分别画出开关和电灯的元件符号，并画出三孔插座a孔的正确接线，使电路符合平安用电的要求。

25.如下(rúxià)图，是目前比拟通用的插座上面是两孔，下面是三孔的示意图，还有一个由拉线开关控制的白炽电灯。

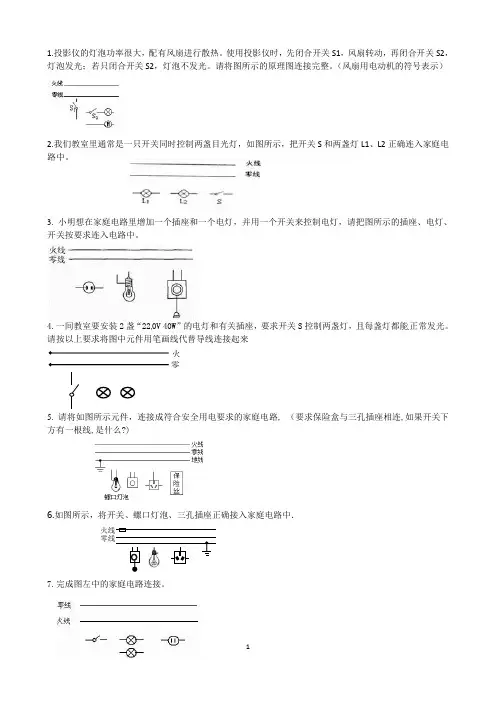

1.投影仪的灯泡功率很大，配有风扇进行散热。

使用投影仪时，先闭合开关S1，风扇转动，再闭合开关S2，灯泡发光；若只闭合开关S2，灯泡不发光。

请将图所示的原理图连接完整。

（风扇用电动机的符号表示）2.我们教室里通常是一只开关同时控制两盏目光灯，如图所示，把开关S 和两盏灯L1、L2正确连入家庭电路中。

3. 小明想在家庭电路里增加一个插座和一个电灯，并用一个开关来控制电灯，请把图所示的插座、电灯、开关按要求连入电路中。

4.一间教室要安装2盏“220V 40W ”的电灯和有关插座，要求开关S 控制两盏灯，且每盏灯都能正常发光。

请按以上要求将图中元件用笔画线代替导线连接起来5. 请将如图所示元件，连接成符合安全用电要求的家庭电路, （要求保险盒与三孔插座相连,如果开关下方有一根线,是什么?)6.如图所示，将开关、螺口灯泡、三孔插座正确接入家庭电路中．7.完成图左中的家庭电路连接。

火零火线8.在居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。

科研人员用“光敏”材料制成“光控开关”它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开。

请将图1-15中的 “光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计现只有在夜间且有声音时灯才亮的楼道自动控制电路，同时安装一个不受开关控制的三孔插座。

9.请在图中，以笔画线代替导线，将一个两孔插座和一个带按钮开关的螺口灯泡接入电路。

10.所示是家庭电路中带有控制开关的三孔插座，请在图1-16（b ）中，用笔画线将控制开关和三孔插座正确地连接在家庭电路中，连接前请标明火线和零线。

11.如下图..将带开关的电灯、带保险盒的插座和接冰箱的三孔插座正确地接入如图所示的电路中。

12.请用笔画线代替导线，将图中连有开关的电灯和三孔插座接入家庭电路中（a ） （b ）。

精选全文完整版（可编辑修改）九年级物理电学作图作图专题含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．按家庭电路要求完成作图。

2．读数与作图(1)如图所示，所测物体的质量为__________g；(2)如图所示，请在图中画出小球所受力的示意图______________；(3)如图所示，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路______________。

3．作图：根据电路图连接实物图（____）4．在题图方框中画出对应的电路图完成下列作图。

5．作图：如图所示，按照家庭电路安全用电的要求连接电路．（____）6．按照题目要求作图：在图甲电路图中填上适当的电表符号，使之成为正确的电路（_____）7．作图：根据电路图连接实物图（________）8．完成下列作图（1）请将下列实物图对应的电路图画在右边的虚线框内（2）请按左边的电路图正确连接右边的实物图（电表都选用小量程）9．按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。

(1)使开关S 只控制小灯泡L1。

(2)使开关S 控制所有小灯泡，且灯泡是并联连接。

10．按要求作图：（1）在图示电路的空缺处，分别填入一个电流表和一个电压表的元件符号，使得开关闭合时，两灯都发光．（____）（2）按照给出的电路图，将实物电路连接完整．（____）11．小雨同学想利用电源，灯泡1L 和2L ，开关1S 、2S 和3S ，滑动变阻器R ，设计如下电路：1S 为总开关，当1S 闭合时，①只闭合2S ，两盏灯都亮；②若只闭合3S ，只有2L 亮，且亮度可利用滑动变阻器R 调节．请你根据他的想法，帮助他设计符合要求的电路图．（________）12．设计一个家用电吹风机，要求：可单独吹冷风，也可吹热风，但不可只发热而不吹风；吹热风状态下，即使发热体烧坏了，吹风机也能工作：请在图中连线，设计符合要求的电路图。

中考物理一轮复习专题练习——家庭电路作图题专练（有答案，共15题）1.图甲是彬彬家新购买的插座转换器，其内部简化电路如图乙所示。

当闭合开关S和S1时，插座和USB接口能正常使用，小台灯发光;当开关S断开时，各元件都不工作;当闭合开关S、断开Si时，小台灯不发光，但USB接口和插座仍能正常使用且互不影响。

请在图乙中将未完成的电路补充完整。

2.图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。

图乙方框内是其内部示意图，“O”代表接线柱。

请将图乙电路连接完整。

要求:符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上。

3.将图中的两盏节能灯接入家庭电路中。

要求:开关同时控制两盏灯，且开关闭合时两灯都能正常发光。

4.图中，插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。

5.请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。

6.如图是部分照明电路。

用笔画线代替导线，将开关和电灯接入照明电路。

7.请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。

8.请在图中用笔画线代替导线，正确连接家庭电路中的电灯和插座。

9.图中，请将灯泡按照安全用电的要求接入家庭电路。

10.请在图中的电路图中补画-根导线，使卧室灯L1和客厅灯L2都能独立工作.11.将图中带开关的三孔插座正确接入家庭电路。

12.用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。

要求:符合安全用电原则;熔断器控制插座;拉线开关控制电灯.13.有一种声光自动控制的楼道灯，当有人走动发出声音时，电路接通灯亮，且只有夜晚天黑之后灯才能亮，白天无论发出多大的声音，灯也不亮。

如图，现有灯L、声控开关S声(有声音时开关闭合)和光控开关S光(光线暗时开关闭台)，请设计并连接满足上述要求的电路。

14.请在图中用笔画线代替导线，将电灯、开关连入照明电路中.15.-间教室要安装2盏“220V 40W"的电灯和1个插座，要求开火线:关S控制两盏灯，且每盏灯都能正常发光。

中考物理电学作图专题1．如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。

2．请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成电路连接。

（连接时导线不交叉）3．在如图所示电路的“O”内填上适当的电表符号。

要求：当开关S闭合时，电路连接正确。

4．请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。

5．如图所示，两灯泡的额定电压均为220V。

当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。

6．请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。

7．请在图中以笔画线添加一根导线，使灯L1与灯L2并联。

8．（2021·广西百色·统考中考真题）根据安全用电原则将图中的节能灯和开关接入照明电路。

9．如图所示，螺线管与电源、开关S组成闭合回路。

在螺线管下方的地面上放有一条形磁体，开关S闭合瞬间，该条形磁体突然向上运动。

请在图中标出电源左端的极性、闭合开关后通电螺线管中的电流方向、螺线管下端的磁极极性和螺线管左侧P点磁感线的方向。

10．（1）如图（a）所示，一束光斜射向玻璃砖，并穿过玻璃砖。

画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）；（2）如图（b）所示为一根“”形杠杆，O为支点，左端悬挂一重物M，现要在A端施加一个最小的力，使M在图示位置保持平衡。

某同学在A点画出了最小力F 的示意图，请对该同学的作图结果予以评价（用作图方式体现）；（3）如图（c）所示，根据小磁针的指向，用物理符号标出螺线管左端和电源左端极性。

11．如图所示，只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作；同时闭合开关S1、S2，灯泡和风扇M都工作。

请把电路连接完整。

12．图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。

中考物理家庭电路作图复习题
1.如左图为市面常见的一开五孔插座，其使用时可以通过开关控制插座．右图部分电路已接好，请你用笔画线代替导线将其余电路补画完整
．
2．(1)如图(a)所示的电路未画完整，请你在图中的①②的缺口处选择开关与灯泡的符号填上，并把③处的三孔插座连接好。

(2)将如图(b)所示电水壶的3条接线按照安全用电的原则对应连接到插头上。

3.生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。

根据上述现象，请在图中画出开关、指示灯、电阻和插孔的连接方式，并与电源线接通。

4．如图中甲是某宾馆的房卡，它相当于一个开关，只有房卡插入卡槽里，房间内的灯和插座才能工作；房卡抽出卡槽，全房间断电。

为使灯和插座正常工作，请将图乙中的电路图补充完整。

5.实验学校为节约能源，新建宿舍楼内的楼道照明灯均由“光控开关”和“声控开关”自动控制。

“光控开关"S1在天黑时自动闭合、天亮时自动断开；“声控开关" S2在有人走近发出声音时自动闭合、无人走动时自动断开。

这样，楼道照明灯只有在夜间有人走近时才会发光，其余时间均不发光。

答题卡上已给出火线和零线的位置，请在答题卡指定位置的虚线框内画出该楼内其中一盏楼道照明灯的电路图。

6．某额定电压为 220V 的电动扶梯（已接地），只能在光量充足且有人时才开启。

开关S1为压敏开关，有人时闭合、无人时断开，开关 S2为光控开关，光量充足时闭合、光量不足时断开。

请在图中按要求正确完成电路连接实现自动控制。
