消火栓按钮操作

消防设施操作和维护保养规程内容包括室内消火栓系统、自动灭火系统、火灾自动报警系统、防排烟系统、防火分隔设施等操作和维护保养规程。

一、室内消火栓系统操作规程（一）操作规程：发生火灾时，应迅速打开消防箱门，紧急时可将玻璃门击碎。

按下箱内控制按钮，启动消防水泵。

取出水枪，拉出水袋，同时把水袋接口一端与消火栓接口连接，另一端与水枪连接，在地面拉直水袋，把室内栓手轮顺开起方向旋开，同时双手紧握水枪，喷水灭火。

灭火完毕后，关闭室内栓及所有阀门，将水袋冲洗干净，置于阴凉干燥处晾干后，按原水袋安置方式置于栓箱内。

将一碎控制按钮玻璃清理干净，换上同规格玻璃片。

检查栓箱内所配置的消防器材是否齐全、完好，如有损失及时修复或配齐。

（二）保养规程：室内消火栓系统应定期进行检查维护。

检查项目有：（1）室内消火栓、水枪、水袋、消防截止阀是否齐全完好，有无生锈、漏水，接口垫圈是否完整无缺，并进行放水检查，检查后及时擦干，在消防栓阀杆上加润滑油。

（2）消防水泵在火警后能否正常供水。

（3）报警按钮、指示灯及报警控制线路功能是否正常，五故障。

（4）检查消火栓箱及箱内配装消防部件的外观有无损坏，涂层是否脱落，箱内玻璃是否完好无缺，（5）对室内消火栓的维护，应做到各组成设备经常保持清洁、干燥，防锈蚀或无损坏。

为防止生锈，消火栓手轮丝杆处等转动部位应经常加注润滑油。

设备如有损坏，应及时修复或更换。

（6）日常检查时如发现室内消火栓四周放置影响消火栓使用的物品，应及时进行清除。

二、自动灭火系统操作规程（一）操作规程：1、系统设置 1.1消防报警控制器设置在“手动”状态。

1.2消防报警控制器“消防泵控制钮”设在常开状态。

1.3消防泵控制箱设置在“自动”状态。

1号泵启用，2号泵备用。

（二）保养规程:1、维修报警阀组维修方法：1.1 水力警铃转轮不灵活、距水力警铃3.0m远处声压级小于70dB或警铃排水不畅通时，应拆下警铃盖，检修转动部件，必要时更换，铃盖紧固螺栓不应安装过紧；1.2 水力警铃频繁断续报警时，如试验放水时警铃进水管的小孔阀未出水，可使用直径不大于3mm的钢丝等疏通小孔阀，如仍未解决应打开报警阀体，清理报警阀底座的环形槽、连接管孔洞、橡胶密封圈、阀座密封面，使阀瓣充分闭合，如橡胶密封件老化应更换；1.3 非报警状态下，发现水力警铃泄水管连续出水时，如通过开启报警阀排水阀放水使报警阀快速动作并复位后仍未解决，应在准备好适合的密封法兰垫片后开启阀体盖板，检修阀座、阀板密封面并全面清理阀腔内部后，恢复阀体，仍未能解决宜更换报警阀；1.4 如压力开关不报警或频繁误报警，排除压力开关引出线断路、短路情况后，对微动开关可调的压力开关可在放水试验过程中调整调节螺丝维修，不可调节的应更换压力开关；1.5 控制线路正常但电磁阀启闭不灵活或渗漏，应更换电磁阀并清理过滤器；1.6湿式报警阀系统侧和水源侧的压差超过0.01MPa或水源侧压力低于0.14MPa，应检修稳压泵、气压给水装置等给水设施及按设计要求重新设定电接点压力表启停压力值，如系统侧压力过低应检修系统管网、阀门、喷头等，不应存在异常渗漏；1.7预作用报警阀、雨淋报警阀、干式报警阀的阀前稳压值应符合设计要求且不低于0.25MPa，否则应检修稳压泵、气压给水装置等给水设施及按设计要求重新设定电接点压力表启停压力值；1.8 压力开关连线裸露，应使用不燃性套管保护到位；1.9 报警阀体轻微锈蚀，应打磨光亮后施涂油漆。

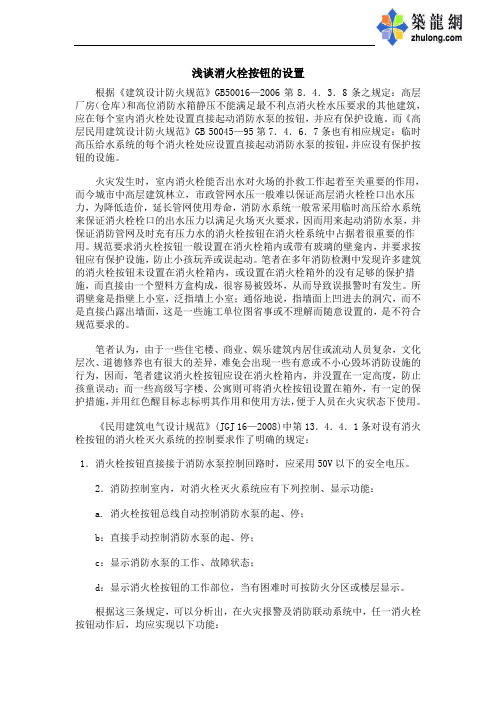

浅谈消火栓按钮的设置根据《建筑设计防火规范》GB50016—2006第8．4．3．8条之规定：高层厂房（仓库）和高位消防水箱静压不能满足最不利点消火栓水压要求的其他建筑，应在每个室内消火栓处设置直接起动消防水泵的按钮，并应有保护设施。

而《高层民用建筑设计防火规范》GB 50045—95第7．4．6．7条也有相应规定：临时高压给水系统的每个消火栓处应设置直接起动消防水泵的按钮，并应设有保护按钮的设施。

火灾发生时，室内消火栓能否出水对火场的扑救工作起着至关重要的作用，而今城市中高层建筑林立，市政管网水压一般难以保证高层消火栓栓口出水压力，为降低造价，延长管网使用寿命，消防水系统一般常采用临时高压给水系统来保证消火栓栓口的出水压力以满足火场灭火要求，因而用来起动消防水泵，并保证消防管网及时充有压力水的消火栓按钮在消火栓系统中占据着很重要的作用。

规范要求消火栓按钮一般设置在消火栓箱内或带有玻璃的壁龛内，并要求按钮应有保护设施，防止小孩玩弄或误起动。

笔者在多年消防检测中发现许多建筑的消火栓按钮未设置在消火栓箱内，或设置在消火栓箱外的没有足够的保护措施，而直接由一个塑料方盒构成，很容易被毁坏，从而导致误报警时有发生。

所谓壁龛是指壁上小室，泛指墙上小室；通俗地说，指墙面上凹进去的洞穴，而不是直接凸露出墙面，这是一些施工单位图省事或不理解而随意设置的，是不符合规范要求的。

笔者认为，由于一些住宅楼、商业、娱乐建筑内居住或流动人员复杂，文化层次、道德修养也有很大的差异，难免会出现一些有意或不小心毁坏消防设施的行为，因而，笔者建议消火栓按钮应设在消火栓箱内，并没置在一定高度，防止孩童误动；而一些高级写字楼、公寓则可将消火栓按钮设置在箱外，有一定的保护措施，并用红色醒目标志标明其作用和使用方法，便于人员在火灾状态下使用。

《民用建筑电气设计规范》(JGJ 16—2008)中第13．4．4．1条对设有消火栓按钮的消火栓灭火系统的控制要求作了明确的规定：1．消火栓按钮直接接于消防水泵控制回路时，应采用50V以下的安全电压。

一、J-SAM-GST9123消火栓按纽概述：J-SAM-GST9123消火栓按钮(以下简称消火栓按钮) 表面装一按片，当启用消火栓时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮，黄色警示物弹出，表明已向消防控制室发出了报警信息，火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮红色启动指示灯。

消火栓按钮上的绿色回答指示灯，既可由火灾报警控制器点亮，也可由泵控制箱引来的指示泵运行状态的开关信号点亮。

二、J-SAM-GST9123消火栓按纽特点：1.采用底座分离式结构设计，安装简单方便；2.电子编码，可现场改写；3.消火栓按钮为可重复使用型，采用压下报警方式，按下后可用专用钥匙复位；4.按下消火栓按钮按片，消火栓按钮提供的独立输出触点，可直接控制其它外部设备5.采用微处理器实现对消防设备的控制，用数字信号与火灾报警控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力；6.由微处理器对运行情况进行监视，给出诊断信息。

三、J-SAM-GST9123消火栓按纽技术特性：1.工作电压：信号总线电压：24V 允许范围：16V~28V2.工作电流：3.监视电流≤0.8mA4.报警电流≤2mA5.输出容量：额定DC30V/100mA无源输出触点信号，接触电阻≤100m6.线制：消火栓按钮与火灾报警控制器信号二总线连接，若需实现直接启泵控制及由泵控制箱动作点亮绿色回答指示灯，需将消火栓按钮与泵控制箱采用三线连接7.编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定8.启动零件型式：重复使用型9.启动方式：人工按下按片10.复位方式：用专用钥匙手动复位11.指示灯：红色启动指示灯，巡检时闪亮（约3s闪亮一次），消火栓按钮按下时此灯点亮；绿色回答指示灯，消防水泵运行时此灯点亮12.使用环境：温度：-10℃～＋55℃相对湿度≤95%，不凝露13.外形尺寸：95.4mm×98.4mm×60mm（含底壳）14.外壳防护等级：IP6515.壳体材料和颜色：ABS，红色16.重量：约156g(含底壳)17.安装孔距：60mm执行标准：GB 16806-2006四、J-SAM-GST9123消火栓按纽结构特征与工作原理：1. 消火栓按钮的外形示意图如图1所示。

JBF5123消火栓按钮使用说明书（使用产品前，请阅读使用说明书）1概述JBF5123消火栓按钮（以下简称消钮）是本公司开发的一款二总线消钮。

CPU采用自主研发的朱鹮芯片，具有性能稳定，可靠性高的特点。

手动按下操作面板后，即能将启动信号反馈至控制器，控制器接收到启动信号后向启泵模块发出启泵信号，启泵模块接收到启泵信号后启动消防泵并向控制器发出回答信号。

1.1产品特点⚫采用自主研发的朱鹮芯片，性能稳定。

⚫采用SMT表面贴装工艺，可靠性高，一致性好。

⚫采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达1500m。

⚫电子编码方式，可通过专用电子编码器编址。

⚫具有抢占功能，启动命令最快上报速度≤1S。

⚫消钮按下动作后需要使用配套的专用钥匙进行复位。

⚫采用分体式结构，易于客户安装、施工、维护，薄款设计。

1.2适用范围⚫消火栓按钮与JBF系列探测器一起，应用于两总线火灾报警系统中，可配合青鸟各系列控制器使用。

⚫应用设计遵照国家标准GB50116《火灾自动报警系统设计规范》。

⚫适用于宾馆客房、办公楼、图书馆、影剧院、邮政大楼等建筑物。

1.3型号组成产品代号公司代号2工作原理消火栓按钮由启动开关及相应的处理电路组成，当有火警时，手动按下按钮，按钮开关闭合，启动红色指示灯由巡检状态的闪亮变为常亮，并将启动信号发送到控制器，控制器接收到启动信号后向启泵模块发出启泵信号，启泵模块接收到启泵信号后启动消防泵并向控制器发出回答信号，控制器收到回答信号后将消火栓按钮绿色回答灯点亮。

3性能参数环境特性防爆特性电气特性通讯特性兼容性可配接JBF-11SF系列及JBF50XX系列消防联动控制器探测特性认证特性消防认证执行标准4安装调试4.1安装说明/步骤⚫消钮可直接安装于86盒及明装盒。

⚫布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上（使用M4螺钉），安装孔距为60mm （兼容50mm安装孔距），外形及安装尺寸如图1所示。

1概述TX3150型消火栓按钮（以下简称消火栓按钮），外观美观大方，安装接线方便牢靠。

当需启用消火栓按钮时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮。

火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯。

本产品适用于宾馆、饭店、机房、银行、商场、仓库、博物馆、图书馆、办公楼以及空气湿度大等环境恶劣的场所。

2特点2.1软硬件多级滤波，提高了消火栓按钮的抗干扰能力,对电磁干扰有良好的抑制能力2.2按片按下必须采用专用钥匙手动复位2.3按下消火栓按钮按片，可由消火栓按钮提供独立输出触点，可直接控制其它外部设备2.4地址码为电子编码设定方式，可现场改写2.5PCB板全密封防护工艺3技术参数3.1工作电压: 总线15-28V脉冲电压3.2工作电流：3.2.1总线静态电流：≤0.5mA3.2.2总线启动电流：≤2.0mA3.3输出容量：额定DC30V/100mA无源输出触点信号，接触电阻≤100mΩ3.4启动零件形式：可重复使用型3.5启动方式：人工按下按片3.6复位方式：用专用钥匙复位。

产品启动后，打开消火栓按钮钥匙盖（如图1）插入专用钥匙向右扭动90度，产品即可复位。

3.7状态指示：3.7.1启动指示灯，红色，正常巡检时周期性闪亮，启动后常亮3.7.2回答指示灯，绿色，正常情况下不亮，回答后常亮3.8线制：与控制器采用无极性二总线连接，若需实现直接起泵控制，需将消火栓按钮与泵控制箱采用二线连接3.9编码方式: 电子编码，编码范围（1～242）3.10使用环境: 温度-10℃～55℃ ，相对湿度≤95%RH，不凝露3.11壳体材料和颜色：ABS，红色3.12外壳防护等级：IP653.13重量:约95g(含底座)3.14外形尺寸：90mm×90mm×33mm3.15安装孔距：60mm3.16执行标准： GB 16806-20064结构特征和工作原理：4.1消火栓按钮的外形示意图如图1：4.2工作原理本消火栓按钮采用按压启动方式，通过机械结构进行自锁，可减少人为误触发现象。

浅谈消火栓按钮的设置及控制方式根据《建筑设计防火规范》GBJ 16-87第8.6.2条之规定：高层工业建筑和水箱不能满足最不利点消火栓水压要求的其他建筑，应在每个室内消火栓处设置直接起动消防水泵的按钮，并应有保护设施。

而《高层民用建筑设计防火规范》GB 50045-95第7.4.6.7条也有相应规定：临时高压给水系统的每个消火栓处应设置直接起动消防水泵的按钮，并应设有保护按钮的设施。

火灾发生时，室内消火栓能否出水对火场的扑救工作起着至关重要的作用，而今城市中高层建筑林立，市政管网水压一般难以保证高层消火栓栓口出水压力，为降低造价，延长管网使用寿命，消防水系统一般常采用临时高压给水系统来保证消火栓栓口的出水压力以满足火场灭火要求，因而用来起动消防水泵，并保证消防管网及时充有压力水的消火栓按钮在消火栓系统中占据着很重要的作用。

规范要求消火栓按钮一般设置在消火栓箱内或带有玻璃的壁龛内，并要求按钮应有保护设施，防止小孩玩弄或误起动。

现在许多建筑的消火栓按钮未设置在消火栓箱内，或设置在消火栓箱外的没有足够的保护措施，而直接由一个塑料方盒构成，很容易被毁坏，从而导致误报警时有发生。

所谓壁龛是指壁上小龛，泛指墙上小室；通俗地说，指墙面上凹进去的洞穴，而不是直接凸露出墙面，这是一些施工单位图省事或不理解而随意设置的，是不符合规范要求的。

笔者认为，由于一些住宅楼、商业、娱乐建筑内居住或流动人员复杂，文化层次、道德修养也有很大的差异，难免会出现一些有意或不小心毁坏消防设施的行为，因而，笔者建议消火栓按钮应设在消火栓箱内，并设置在一定高度，防止孩童误动；而一些高级写字楼、公寓则可将消火栓按钮设置在箱外，有一定的保护措施，并用红色醒目标志标明其作用和使用方法，便于人员在火灾状态下使用。

《民用建筑电气设计规范》(JGJ/T 16-92)中第24.6.1.1条对设有消火栓按钮的消火栓灭火系统的控制要求作了明确的规定：图一1. 消火栓按钮控制回路应采用50 V以下的安全电压。

击破玻璃式消火栓按钮：老式的消火栓按钮，带击碎玻璃的那种按钮里有一对常开点和常闭点，在打碎后常开点闭合线路接通，启动消火栓水泵，同时传回点灯信号，按钮上起泵信号灯亮，一次性用品，一旦击破需要更换玻璃。

一般施工中有三种布线方式，一种是布4条线，2条直接启泵线和2条反馈灯线，启泵线再通过继电器和24V电源转接后接入监视模块，此种布线方式无法传达准确的报警信号给报警主机，只能实现最基本的启动水泵的功能，市面上基本已经淘汰，仅有少数没有消防报警主机的场所在使用；另外一种是布6条线，2条信号线，2条启泵线和2条反馈线，在每个消火栓箱内加装一个监视模块，一旦玻璃被击破后，监视模块报警，消防主机即可收到准确的报警信息，另外4条线功能同上，此方式由于还要装模块，成本高，施工麻烦，且不实用，基本没有使用。

编码型消火栓按钮：新型的消火栓按钮，本身带地址码，可利用编码器对设备进行编码，一旦消火栓按钮被按下，报警主机可马上收到准确的报警信息，布线方式一般是4条线，2条信号线和2条直接启泵线，无须反馈线，水泵启动后通过主机回送反馈信号，可重复测试和复位使用，因为其穿线简单，成本低，使用方便，复位快捷，目前工程上基本都是使用这种产品。

消火栓按钮J-SAM-GST9124消火栓按钮一、J-SAM-GST9124特点J-SAM-GST9124型消火栓按钮通常安装在消火栓箱内，当人工确认发生火灾后，按下此按钮，即可启动消防水泵，同时向火灾报警控制器发出报警信号，火灾报警控制器接收到报警信号，将显示出按钮的编码号，并发出报警声响。

本按钮具有DC24V有源输出和现场设备无源回答输入，采用三线制与设备连接，可完成对设备的启动及监视功能，此方式可独立于火灾报警控制器。

本按钮主要具有以下特点：（1）采用拔插式结构，安装简单方便；（2）可电子编码，可现场改写；（3）按片在按下后可用专用工具复位。

二、J-SAM-GST9124主要技术指标（1）工作电压：总线电压：总线24V电源电压：DC24V（2）监视电流≤0.5mA（3）报警电流≤5mA（4）线制：与火灾报警控制器采用两总线连接，与电源采用两线连接，与消防泵采用三线制连接（一根DC24V有源输出线，一根回答输入线，一根公共地）（5）有源输出容量：DC24V/100mA（6）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（7）外壳防护等级：IP65（8）外形尺寸： 95.4mm×98.4mm×60mm(带底壳)三、J-SAM-GST9124结构特征、安装与布线外形尺寸及结构与J-SAM-GST9123型消火栓按钮相同，安装方法也相同，J-SAM-GST9124消火栓按钮对外接线端子示意图如图2-12。

其中：Z1、Z2：接控制器二总线，无极性V+、G：24VDC电源输入端，有极性；24VCD由泵控制箱提供时不用；COM：DV24V起泵信号输入端I：无源常开触点回答信号输入端COM、NO：输出常开触点信号，额定容量24VDC/100mA布线要求：信号线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2。

四、J-SAM-GST9124应用方法TX3150消火栓按钮一、TX3150概述TX3150型消火栓按钮，外观美观大方，安装接线方便牢靠。

致远中学消防安全操作规程
一、消防器材使用操作规程
1、手提式干粉灭火器使用
在距离火焰5米左右处使用。

先拔下保险销，一只手握住喷嘴，另一只手紧握压把和提把，用力下压，干粉即喷出。

将喷嘴对准火焰的根部左右摆动。

干粉灭火器在喷粉过程中要始终保持直立状态，不能横卧或颠倒使用。

2、室内消防栓使用
首先，打开消防栓箱，取出水带，将水带向火方向甩开，一头接消防栓，另一头接水枪。

接下来逆时针旋转消防栓手轮，出水灭火。

3、室外消防栓使用
首先将水带向着火方向铺开，然后用专用扳手打开消防栓端盖，将消防水带一端接到消防栓接口上，另一端接水枪，准备好后，再用专用扳手将消防栓开关打开放水灭火。

二、消防安全岗位操作规程
1、消防安全管理人员每月检查一次消火栓、灭火器等消防器材，确保全部消防器材安全有效。

2、每年组织一次全体教职工参加消防演练活动，使全体教职工了解相关消防安全知识，确保每位教职工都能熟练运用灭火器。

3、灭火器按要求定期检验、充装，发现破损无法使用及时更新补充，确保各种灭火器具安全有效。

4、扑救：
①扑救工作应有组织地进行，在公安消防队未到达之前，消防管理负责人应履行其职责应负责火灾现场的指挥，调动一切人员利用所有消防设备和装备器材开展扑救工作；
②公安消防队到达以后，消防管理负责人迅速向公安消防队指挥员报告火情，移交指挥权，组织学校所有参战人员配合扑灭火灾。
