桥式起重机试验项目及其内容方法和要求

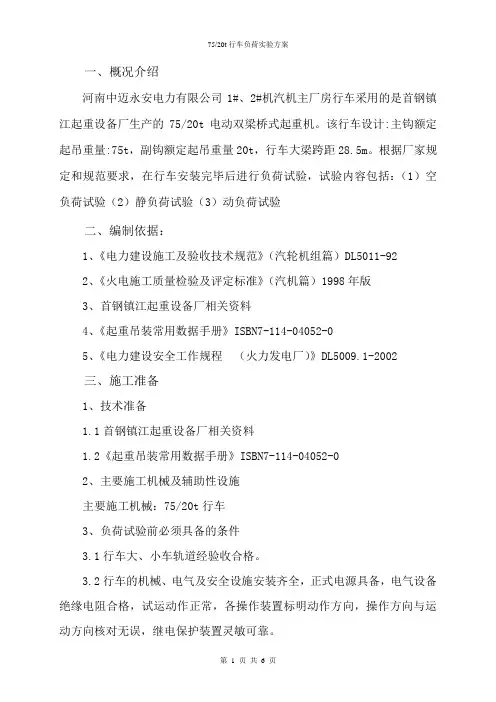

一、概况介绍河南中迈永安电力有限公司1#、2#机汽机主厂房行车采用的是首钢镇江起重设备厂生产的75/20t电动双梁桥式起重机。

该行车设计:主钩额定起吊重量:75t，副钩额定起吊重量20t，行车大梁跨距28.5m。

根据厂家规定和规范要求，在行车安装完毕后进行负荷试验，试验内容包括：（1）空负荷试验（2）静负荷试验（3）动负荷试验二、编制依据：1、《电力建设施工及验收技术规范》（汽轮机组篇）DL5011-922、《火电施工质量检验及评定标准》（汽机篇）1998年版3、首钢镇江起重设备厂相关资料4、《起重吊装常用数据手册》ISBN7-114-04052-05、《电力建设安全工作规程（火力发电厂）》DL5009.1-2002三、施工准备1、技术准备1.1首钢镇江起重设备厂相关资料1.2《起重吊装常用数据手册》ISBN7-114-04052-02、主要施工机械及辅助性设施主要施工机械：75/20t行车3、负荷试验前必须具备的条件3.1行车大、小车轨道经验收合格。

3.2行车的机械、电气及安全设施安装齐全，正式电源具备，电气设备绝缘电阻合格，试运动作正常，各操作装置标明动作方向，操作方向与运动方向核对无误，继电保护装置灵敏可靠。

3.3行车起落大钩的各档调节控制装置能灵敏准确地控制。

3.4行车的过卷限制器、过负荷限制器、行程限制器等安全保护装置齐全，经试验确认灵敏正确，并对限位作出标记。

3.5屋顶、屋架上悬挂的索具、行车梁上的杂物和插筋以及试车区域内妨碍试车的一切杂物全部清理，轨道上无油脂等增滑物质。

3.6关闭行车电源，检查所有联接部位的紧固情况应无松动。

3.7检查钢丝绳在卷筒、滑轮组中的缠绕情况应良好，吊钩从安装高度落至最低位置时，滚筒上应缠有不少于2圈的钢丝绳，起重钩在最高位置时滚筒上应能容纳全部钢丝绳。

3.8行车司机经考试合格并取得证书。

3.9行车各制动器内按环境温度加好合适的油脂。

3.10盘动行车各机构的制动轮，旋转应无卡涩，调整制动器，经试验确认灵敏可靠。

一、工程概况本项目为某工厂内桥式起重机的安装工程，涉及两台LDA10-23.12A3型电动单梁桥式起重机。

起重机起重量为10T，跨度为23.12m，起升高度为9m，地面室操纵。

为确保施工质量和施工安全，特制定本施工方案。

二、施工准备1. 施工人员：组织具有丰富经验的施工队伍，包括起重机安装、电气安装、机械安装等专业人员。

2. 施工材料：准备起重机本体、轨道、电气设备、安全防护设施等材料。

3. 施工设备：准备吊车、叉车、卷扬机、焊接设备、测量仪器等设备。

三、施工工艺1. 起重机进场验收：按照装箱单对起重机进行验收，检查设备技术文件、设备、材料及附件的型号、规格和数量是否符合设计和设备技术文件的要求。

2. 轨道安装：与土建施工单位进行轨道基础的交接验收，重点检查轨道基础的轴线距离、轨道纵向水平度以及两轨道基础的相对水平度是否符合安装要求。

3. 起重机吊装：采用吊车将起重机本体吊装至轨道上，确保起重机在水平状态下放置。

4. 起重机组装：按照起重机安装连接部位标号图，将起重机组装起来，拧紧螺栓。

5. 电气设备安装：按照电气接线图，将起重机电气设备安装到位，确保线路连接正确。

6. 起重机运转试验：对起重机进行空载和满载试验，检查起重机运行是否平稳，各项性能指标是否达到要求。

7. 安全防护设施安装：安装安全防护栏杆、警示标志等安全防护设施。

四、安全保证措施1. 施工人员必须穿戴好个人防护用品，如安全帽、安全带、防尘口罩等。

2. 施工现场设置安全警示标志，提醒施工人员注意安全。

3. 施工过程中，严格遵循操作规程，确保施工安全。

4. 起重机吊装过程中，吊车司机、起重工、指挥员等人员应密切配合，确保吊装过程安全。

5. 起重机运转试验过程中，确保试验人员站在安全区域，避免发生意外。

五、施工进度安排1. 第1周：完成起重机进场验收和轨道安装。

2. 第2周：完成起重机吊装和组装。

3. 第3周：完成电气设备安装和起重机运转试验。

崇信发电铁路集煤站接卸系统工程桥式起重载荷试验方案中国水电四局崇信发电铁路集煤站接卸系统工程项目部二O一四年三月十日批准:审核:编制:1、工程概况项目名称：崇信发电铁路集煤站接卸系统建筑安装工程建设地点：甘肃省平凉市崇信县铜城乡本工程翻车机室安装有一台电动双梁桥式起重机，其型号为QD20/5-13.5A5，起重机跨距为13.5米，设备自身重量为22.76吨。

设备性能参数见下表：2、编制依据2.1《通用桥式起重机》GB/T14405-1993；2.2《起重机械安装工程施工及验收规范》GB50278-1998；2.3《电气装置安装工程起重机电气装置施工及验收规范》GB50256-1996；2.4《起重机试验规范和程序》GB/T5095-1986；2.5《桥式起重机安全检查规程》；2.6《起重机安全规程》GB6067-1985；2.7《吊车轨道联结》G325；2.8 合同文件及设备随机资料。

3、试车前的准备和检验3.1 关闭电源，按图纸尺寸和技术要求检查各固定件连接是否牢固，各传动机械装配是否精确灵活，金属结构是否变形，钢丝绳在滑轮和卷筒上的缠绕情况。

3.2 检查起重机的安装架设是否符合安装架设的有关规定，有兆欧表检查电路和所有电气设备的绝缘电阻。

3.3 各润滑点加注润滑油脂。

3.4 保证电气设备工作正常可靠，其中必须特别注意电磁铁、限位开关，安全开关和紧急开关的工作可靠性。

在电动机与运行机构断开的情况下分别驱动大车电机，检查两电动机运转方向是否一致，否则应改变接线相序，使两台电机同相运转。

3.5 采取措施防止在起重机上参加试验的人员触及带电设备。

4、负荷试验4.1 无负荷试运转用手转动各机构的制动轮，使车轮轴或卷筒轴不得有卡住现象，然后分别对大车运行机构、小车运行机构、起升机构空载通电试车，各机构应正常运转，小车运行时，主动轮应在轨道全长上接触，检查各限位开关电否安全可靠。

电缆导电的松紧要适当，能顺利地放缆和收缆。

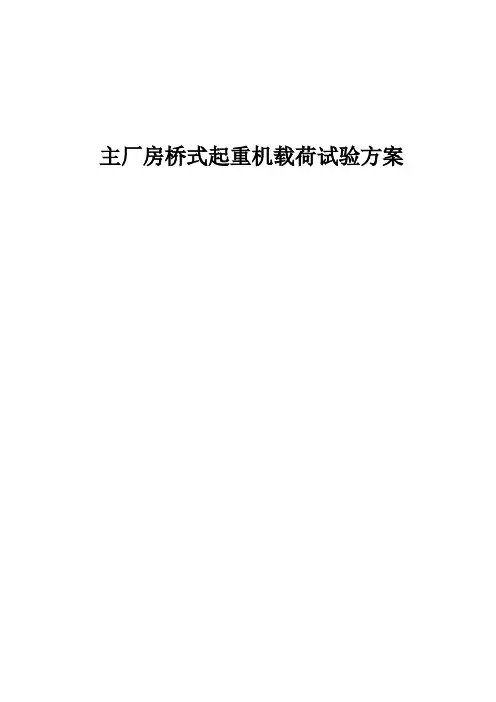

主厂房桥式起重机载荷试验方案目录1、工程概述 (1)1.1主要性能参数 (1)1.2起吊钢丝绳的选用 (2)1.3起重机试验目的、形式、内容、方法 (2)2、施工准备 (3)2.1、桥机载荷试验小组成员机构 (3)2.2、施工设备及工具材料 (3)3、试验程序及试验步骤 (4)3.1、试验程序 (4)3.2试验步骤 (4)3.2.1空运转试验 (4)3.2.2负荷试验 (5)4、现场要求及注意事项 (8)4.1 现场试验要求 (8)4.2重点注意事项 (9)1、工程概述为检验XX水电站主厂房桥机岩锚梁、吊车梁的承载能力和桥机车身的吊装能力和安全性能是否达到设计要求，通过对主厂房QD160t/32t/10t桥式起重机进行载荷试验来检验，考虑到不影响机组段的施工，为此本桥机试验只在安装间段完成所有试验项目。

XX水电站主厂房桥式起重机桥机设备由杭州华新机电工程有限公司制造，桥机型号QD160t/32t/10t桥式起重机，桥机跨度15m，单钩最大起重量为160吨，整机自重约67吨。

整台起重机由桥架、小车、大车运行机构、司机室、电气设备等几大部分组成，在电站安装间桥机轨道上进行安装，作为今后电站厂房内机电设备吊装运输用。

1.1主要性能参数1.2起吊钢丝绳的选用吊40吨钢筋的采用∮38钢丝绳。

1.3起重机试验目的、形式、内容、方法试验目的：检验起重机是否符合设计参数、性能和技术要求，以及是否具有足够的承载能力，检验岩锚梁的承载能力。

试验形式：按照桥机实际运行方式进行相关试验。

试验内容：目测检查、空运转试验、合格试验（50%、75%、100%载荷试验）、1.1倍动载荷试验及1.25倍静载荷试验。

试验方法：本项试验需用200吨钢筋。

钢筋运到厂房后，在安装间适当位置，将钢筋垂直于Y轴线方向排列5组摆放， 40吨/组（160吨主钩试验荷载完成后，32吨副钩及10吨电动葫芦试验荷载加重现场重新分配。

）。

根据试验等级增加钢筋捆数。

桥式起重机的负荷试验、检验与维修范文桥式起重机是一种常见的起重设备，广泛应用于工矿企业、港口码头、物流中心等场所。

为确保其安全可靠的运行，经常需要进行负荷试验、检验和维修。

本文将对桥式起重机的负荷试验、检验和维修进行详细介绍。

负荷试验是桥式起重机出厂前和定期维护时必须进行的重要环节。

试验时需将起重机的负荷吊运到设计要求的最大荷载，并在负荷持续放置一段时间后，观察起重机的各项指标是否正常。

试验时需要注意以下几点：首先，确保试验前起重机的基础和金属结构完好无损。

起重机的基础是支撑起重机的重要部分，需要确保其稳固可靠，无任何裂缝或变形现象。

金属结构的完好性对起重机的安全运行至关重要。

其次，校准传感器和监测仪器。

负荷试验需要使用传感器和监测仪器来监测起重机的各项参数，如负荷重量、位置、速度等。

在试验前，需要对这些传感器和监测仪器进行校准，确保其准确可靠。

另外，进行试验前的准备工作。

试验前需要对起重机进行彻底的检查，确保所有运动部件的润滑良好，连杆和铰链无松动现象。

同时，需要检查起重机的电气系统，确保电缆连接可靠，开关正常。

总之，在进行负荷试验时，需要确保起重机能够稳定运行，并且各项指标符合设计要求。

如果发现起重机有任何异常情况，应立即停止试验，进行维修和调整，直到问题解决后再进行试验。

桥式起重机的定期检验是确保其持续安全运行的重要环节。

定期检验应包括以下内容：首先，检查起重机的金属结构和连接螺栓。

金属结构的完好性对起重机的安全性至关重要，需定期检查金属结构是否有腐蚀、变形等现象，并检查连接螺栓是否松动。

其次，检查起重机的电气系统。

电气系统是控制起重机运行的关键部分，需要检查电缆连接是否松动，电气设备是否正常工作，保护装置是否可靠。

另外，检查起重机的运动机构和润滑系统。

起重机的运动机构包括起升、行走、回转等部分，需要检查各项运动部件的润滑情况，确保润滑油充足，并及时更换或补充。

最后，进行功能测试。

功能测试是检验起重机是否正常工作的重要环节。

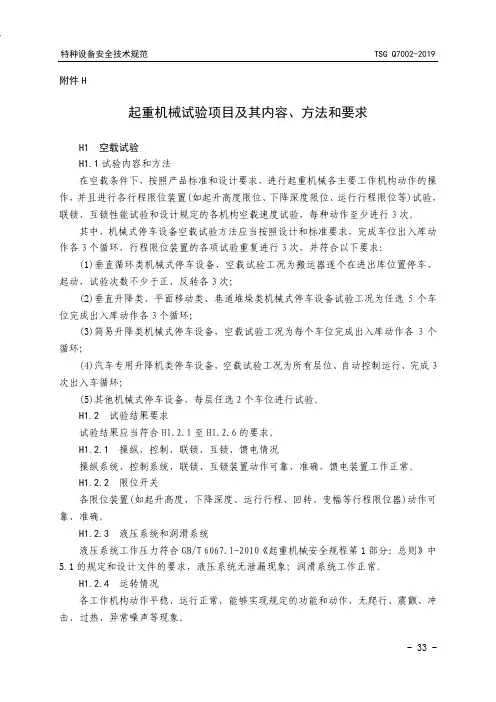

附件H起重机械试验项目及其内容、方法和要求H1 空载试验H1.1试验内容和方法在空载条件下，按照产品标准和设计要求，进行起重机械各主要工作机构动作的操作，并且进行各行程限位装置(如起升高度限位、下降深度限位、运行行程限位等)试验，联锁、互锁性能试验和设计规定的各机构空载速度试验，每种动作至少进行3次。

其中，机械式停车设备空载试验方法应当按照设计和标准要求，完成车位出入库动作各3个循环，行程限位装置的各项试验重复进行3次，并符合以下要求：(1)垂直循环类机械式停车设备，空载试验工况为搬运器逐个在进出库位置停车、起动，试验次数不少于正、反转各3次；(2)垂直升降类、平面移动类、巷道堆垛类机械式停车设备试验工况为任选5个车位完成出入库动作各3个循环；(3)简易升降类机械式停车设备，空载试验工况为每个车位完成出入库动作各3个循环；(4)汽车专用升降机类停车设备，空载试验工况为所有层位、自动控制运行、完成3次出入车循环；(5)其他机械式停车设备，每层任选2个车位进行试验。

H1.2 试验结果要求试验结果应当符合H1.2.1至H1.2.6的要求。

H1.2.1 操纵、控制、联锁、互锁、馈电情况操纵系统、控制系统、联锁、互锁装置动作可靠、准确，馈电装置工作正常。

H1.2.2 限位开关各限位装置(如起升高度、下降深度、运行行程、回转、变幅等行程限位器)动作可靠、准确。

H1.2.3 液压系统和润滑系统液压系统工作压力符合GB/T 6067.1-2010《起重机械安全规程第1部分：总则》中5.1的规定和设计文件的要求，液压系统无泄漏现象；润滑系统工作正常。

H1.2.4 运转情况各工作机构动作平稳、运行正常，能够实现规定的功能和动作，无爬行、震颤、冲击、过热、异常噪声等现象。

H1.2.5起升高度、下降深度、幅度、吊具极限位置起升高度、下降深度、幅度、吊具极限位置在规定范围内。

H1.2.6机构速度偏差各工作机构空载速度在设计文件要求的偏差范围内。

tsgq7015-2008《起重机械定期检验规则》编者按:2008年8月7日～国家质检总局批准颁布了《起重机械定期检验规则》(TSG Q7015-2008)～2010年12月6日国家质检总局以公告,2010年第141号《起重机械定期检验规则》,TSG Q7015-2008,第1号修改单”～批准对《起重机械定期检验规则》,TSG Q7015-2008,修改～并于2011年1月1日起施行。

该规则明确规定了起重机械定期检验工作的目的、性质、适用范围、检验周期、检验条件、仪器设备、检验项目、内容和方法以及检验结果的判定原则～以指导和规范起重机械定期检验工作。

现将规则主要内容刊登如下～供读者参考。

起重机械定期检验规则第一条为了规范在用起重机械定期检验工作，根据《特种设备安全监察条例》、《起重机械安全监察规定》，制定本规则。

第二条本规则规定的起重机械定期检验，是在起重机械使用单位进行经常性日常维护保养(以下简称维保)和自行检查的基础上，由国家质量监督检验检疫总局(以下简称国家质检总局)核准的特种设备检验检测机构(以下简称检验机构)，依据本规则对纳入使用登记的在用起重机械进行的检验。

第三条本规则适用于《特种设备安全监察条例》规定范围内的起重机械。

纳入《特种设备目录》的起重机械，全部实施定期检验。

纳入《特种设备目录》没有实施安装监督检验以及整机形式出厂，直接交付使用单位的起重机械，在办理使用登记前由所在地检验检测机构依据本规则规定的检验项目及其内容、要求和方法进行检验(即设备投入使用前检验，简称首检)，合格后方可办理使用登记。

第四条本规则的主要技术要求的依据是相关的特种设备安全技术规范及其相应标准。

第五条在用起重机械定期检验周期如下:(一)塔式起重机、升降机、流动式起重机每年1次;其中轮胎式集装箱门式起重机每2年1次;(二)轻小型起重设备、桥式起重机、门式起重机、门座起重机、缆索起重机、桅杆起重机、铁路起重机、旋臂起重机、机械式停车设备每2年1次,其中吊运熔融金属和炽热金属的起重机每年1次。

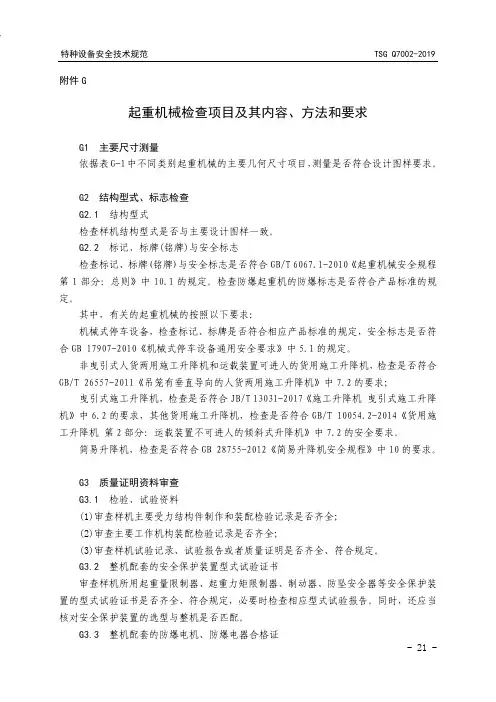

附件G起重机械检查项目及其内容、方法和要求G1 主要尺寸测量依据表G-1中不同类别起重机械的主要几何尺寸项目，测量是否符合设计图样要求。

G2 结构型式、标志检查G2.1 结构型式检查样机结构型式是否与主要设计图样一致。

G2.2 标记、标牌(铭牌)与安全标志检查标记、标牌(铭牌)与安全标志是否符合GB/T 6067.1-2010《起重机械安全规程第1部分：总则》中10.1的规定。

检查防爆起重机的防爆标志是否符合产品标准的规定。

其中，有关的起重机械的按照以下要求：机械式停车设备，检查标记、标牌是否符合相应产品标准的规定，安全标志是否符合GB 17907-2010《机械式停车设备通用安全要求》中5.1的规定。

非曳引式人货两用施工升降机和运载装置可进人的货用施工升降机，检查是否符合GB/T 26557-2011《吊笼有垂直导向的人货两用施工升降机》中7.2的要求；曳引式施工升降机，检查是否符合JB/T 13031-2017《施工升降机 曳引式施工升降机》中6.2的要求，其他货用施工升降机，检查是否符合GB/T 10054.2-2014《货用施工升降机 第2部分：运载装置不可进人的倾斜式升降机》中7.2的安全要求。

简易升降机，检查是否符合GB 28755-2012《简易升降机安全规程》中10的要求。

G3 质量证明资料审查G3.1 检验、试验资料(1)审查样机主要受力结构件制作和装配检验记录是否齐全；(2)审查主要工作机构装配检验记录是否齐全；(3)审查样机试验记录、试验报告或者质量证明是否齐全、符合规定。

G3.2 整机配套的安全保护装置型式试验证书审查样机所用起重量限制器、起重力矩限制器、制动器、防坠安全器等安全保护装置的型式试验证书是否齐全、符合规定，必要时检查相应型式试验报告。

同时，还应当核对安全保护装置的选型与整机是否匹配。

G3.3 整机配套的防爆电机、防爆电器合格证有防爆性能要求的起重机械，审查防爆电机、防爆电器的防爆合格证是否齐全、符合规定。

起重机械定期检验项目及其内容要求和方法B1技术文件审查根据使用单位提供的技术文件，审查是否符合以下要求：(1)上一个周期定期检验报告，以及使用单位使用记录(包括口常使用状况记录、0 行检查记录、R常维护保养记录、运行故障和事故记录等)齐全，符合规定，并且存档保管；(2)存在雷击口J能的起重机械有避雷系统有效的证明。

B2作业环境和外观检查检查起重机械的作业环境和起重机械外观是否符合以下要求：(1)起重机械明显部位标注的额定起重量标志和安全检验合格标志清晰，符合规定；(2)起重机械运动部分与建筑物、设施、输电线的安全距离符合相关标准，高于30m 的起重机械顶端或者两臂端红色障碍灯有效；(3)防爆起重机上的安全保护装置、电气元件、照明器材等需要采用符合防爆要求的, 应当采用防爆型。

注B-1：以卜•各个检验内容屮的所指的检查，对检查方法没有明确规定的，一律为広观检查。

B3司机室检查对于设置司机室的起重机械，应当检查司机室是否符合以下要求：(1)有良好的视野；(2)司机室配有灭火器和绝缘地板，各操作装置标志完好、醒A ；(3)流动式起重机各手柄、踏板在不采用刚性保持装置时能自动复位，并且在中位不因震动产生离位；(4)司机室的固定连接牢固，无明显缺陷，在露天工作设置防风、防雨、防晒等防护装置。

B4金属结构检验检查是否符合以下要求：⑴主要受力构件(如主梁、主支撑腿、主副吊臂、标准节、吊具横梁等)无明显变形, 发现不能满足安全技术规范及其相应标准等要求吋，应当予以报废；(1)金属结构的连接焊缝无明显町见的焊接缺陷，螺栓和销轴等连接无松动，无缺件、损坏等缺陷；(2)箱型起重臂(伸缩式)侧向单面调整间隙符合相关标准的规定，必要时进行测量。

B5轨道检查检查起重机械大车、小车轨道是否存在明显松动，是否影响其运行。

B6主要零部件检查B6. 1总的要求对各类起重机械的主要零部件(包括吊具、钢丝绳、滑轮、开式齿轮、车轮、卷筒、环链等)，除按照相关安全技术规范及英相应标准检查是否磨损、变形、缺损，并且判断是否达到报废要求外，对吊具、钢丝绳、滑轮、导绳器还应当检查是否满足本规则B6. 2〜B6.5的要求。

桥式起重机,验收规范篇一：桥式起重机检验规程起重机检验规程一、检验依据：1、《起重机械安全技术监察规程》桥式起重机TSG Q0002--20082、《金属融化焊焊接头射线照相》GB/T3323-20053、《起重机设计规范》GB/T3811-20084、《起重机械技术条件》GB5226.2-20025、《起重机试验规范和程序》GB/T5905--20116、《起重机械无损检测钢焊缝超声检测》JB/T10559-20067、《起重机和起重机械技术性能和验收文件》GB/T17908--19998、设计图纸二、起重机测量条件：1、应将所有焊缝焊接完成，包括轨道压板、栏杆、走台、电缆穿线管、导电滑架等；2、如进行了火焰校正，应待完全冷却后进行；3、垫架应放置在跨端，桥式起重机应放置在端梁中心位置；弯板水平面垫成水平，在跨度方向上水平偏差不大于5mm，轮距方向不大于2mm;4、桥架检验应在没有或很小日照温度变位的情况下进行。

三、常用的几种检验工具1四、检验1、主梁跨中上拱度的检验（1）桥式起重机主梁跨中上拱度的检验①检验内容对桥式起重机主梁跨中上拱度进行检验。

②检验方法用直径为φ0.49-0.52mm钢丝，150N拉力按图1拉好，其位置应在主梁上盖板宽度中心。

当小车轨道铺设完时，钢丝允许偏离一段距离，但以避开轨道压板为宜。

然后在将两根等高的测量棒分别置于端梁中心处，并垂直于端梁盖板和钢丝，用150--300mm钢直尺进行测量，测量主梁在筋板处的上盖板表面与钢丝之间的距离，找出拱度最高点，该点测量值为h1，测量棒长度为h，钢丝自重修正值为Δ（见表1），则实测拱度值为F=h-h1-Δ2图1拉钢丝法测量拱度示意图1.重锤15Kg2.滑轮3.等高测量棒4.φ0.49-0.52钢丝5.钢丝固定器表1 钢丝自重修正值0.91.4~ ③检验标准F=（）S（mm）10001000最大上拱度在跨中S/10的范围内。

2、主梁腹板波浪度的检验（1）检验内容对桥式起重机主梁腹板局部翘曲度进行检验。

起重机检验检查内容及判定标准金属结构检查内容及判定标准（表1）
起重机起升机构检查项目、内容及判定标准（表2）
起重机与小车运行机构检查项目、内容、判定标准（表3）
起重机与小车运行机构检查项目、内容、判定标准
轨道检查内容及判定标准（表4）
起重机电气、控制系统检查项目、内容、判定标准（表5）
起重机电气、控制系统检查项目、内容、判定标准
桥式起重机负荷试验检查项目、内容、判定标准（表6）
起重机性能的测试记录
测试人员签名
监试人员签名
测试地点测试日期
起重机检查检验报告书。

桥式起重机大修检查项目及其技术标准
为了提高桥式起重机的作业效率,延长服务期限;必须合理使用,按期维修;对桥式起重机的检修分为：一级保养,二级保养,中修和大修;这些检修保养级别是以连续运转小时数来计算的;桥式起重机连续运转7200h,一般情况就要大修一次;
大修项目及其技术标准分为：机械部分、金属结构部分和电器设备部分;
桥式起重机大修理项目及其技术标准机械部分
桥式起重机大修理项目及其技术标准金属结构部分
桥式起重机大修理项目及其技术标准电器设备部分
2、对外观质量的要求
①零部件、结构件涂漆前应除尽表面氧化物、油污、焊渣等;
②铸、锻、结构件的非加工表面涂底漆和耐油漆;
③减速器内壁非加工表面涂底漆及耐油漆;
④起重机的涂漆颜色应符合有关标准的规定;
⑤起重机涂漆不得少于2层;
⑥起重机零部件上的铭牌涂漆前应涂油保护,涂漆后应清理擦试醒目,如：起重机产品铭牌、减速器铭牌、吨位铭牌、电动机铭牌、制动器与电磁铁铭牌、电气控制铭牌、安全标志铭牌等;
⑦起重机小车电气滑线、滑块、大车滑线、滑块、加轮踏面、制动轮制动面、制动衬垫摩擦面、电动机导电滑环,电刷等零部件均不得涂漆,不得有氧化物和油污;起重机涂漆后应对以上零件清理擦拭干净;。

1、适用范围1.1 本实施细则规定了起重机械定期检验（含首检以下同）的检验工作流程、检验程序及检验的基本内容、要求和方法。

1.2 本实施细则适用于《特种设备安全监察条例》规定范围内的起重机械的定期检验，具体包含如下：桥式起重机、门式起重机、轻小型起重设备、门座起重机、缆索起重机、桅杆起重机、铁路起重机、旋臂起重机、机械式停车设备、流动式起重机。

1.3 本实施细则不适用于塔式起重机、升降机、叉车定期检验。

2、引用法规和标准a.TSG Q7015-2008《起重机械定期检验规则》；b.GB6974—1986《起重机械名词术语》；c.GB6067—1985《起重机械安全规程》；d.GB/T3811—1983《起重机设计规范》；e.GB14405—1993《通用桥式起重机》；f.GB14406—1993《通用门式起重机》；g.GB/T14560—1993《150T以下履带起重机技术条件》；h.GB/T17495—1998《港口门座起重机技术条件》；i.JB/T1306—1994《电动单梁起重机》；j.JB/T2603—1994《电动单梁悬挂起重机》；k.JB5055—1994《履带起重机安全规程》；l.JB/T9738—2000《汽车起重机和轮胎起重机技术条件》；m.JB8716—1998《汽车起重机和轮胎起重机安全规程》；n.GB50278—1998《起重设备安装工程施工验收规范》；o.GB50256—1996《电气装置施工及验收规范》。

3、检验周期3.1流动式起重机每年1次；3.2轻小型起重设备、桥式起重机、门式起重机、门座起重机、缆索起重机、桅杆起重机、铁路起重机、旋臂起重机、机械式停车设备每2年1次,其中吊运熔融金属和炽热金属的起重机每年1次；3.3性能试验中的额定载荷试验、静载荷试验、动载荷试验项目，首检和首次定期检验时必须进行；额定载荷试验项目，以后每间隔1个检验周期进行1次；3.4检验过程中，对确实存在重大隐患的起重机械（如作业环境特殊、事故频发等），检验机构报经省级质量技术监督部门同意，可以适当缩短定期检验周期，但是最短周期不低于6个月。

桥式起重机试验大纲
1. 试验目的，明确试验的目的，例如验证起重机的设计参数、
性能和安全性能是否符合要求。

2. 试验范围，确定试验所涉及的具体起重机型号、规格和部件，以及试验的具体内容和要求。

3. 试验对象，明确试验的具体对象，包括起重机的主要构件、
控制系统、安全装置等。

4. 试验条件，包括试验的环境条件、温度、湿度等要求，以及
试验时的安全措施和人员配备。

5. 试验方法，具体描述起重机试验的步骤、程序和方法，包括
试验前的准备工作、试验过程中的操作要点、试验数据的采集和记
录等。

6. 试验内容，明确试验需要验证的具体内容，包括起重机的静
态荷载试验、动态荷载试验、起升、行走、限位、紧急制动等方面
的试验项目。

7. 试验要求，对试验结果的要求和判定标准进行详细说明，以及对试验过程中出现的异常情况的处理方法和要求。

8. 试验记录，要求对试验过程中的数据、观测结果和试验结论进行详细记录和归档。

9. 安全评估，对试验过程中可能存在的安全风险进行评估和控制，确保试验过程中人员和设备的安全。

总的来说，桥式起重机试验大纲旨在确保起重机在设计要求范围内的安全性能和使用性能，保障起重机在使用过程中的安全可靠性。

一、负荷试验负荷试验的目的主要是:①检查起重机的性能是否符合技术规定要求。

②金属结构是否有足够的强度、刚度和稳定性,焊接质量是否符合要求。

③各机构的传动是否平稳、可靠。

④安全装置、限位开关和制动器是否灵活、可靠、准确。

⑤轴承温升是否正常。

⑥润滑油路是否畅通。

⑦电气元器件工作是否正常。

二、负荷试验前的准备工作在关闭总电源的情况下检查:①所有各部件应完整无损。

②所有连接部位应紧固。

③各部件的装配应符合设计要求。

④钢丝绳在卷筒和滑轮组上穿绕正确,绳端固定牢靠。

⑤制动器灵敏可靠。

⑥润滑良好。

⑦重块及测量工具准备齐全。

三、负荷试验(1)元负荷试验操纵机构操作的方向应与起重机各机构的运行方向一致,各机构应能正常运转,限位开关及其他保护装置动作准确可靠,大小车运行时不出现卡轨运转,卷筒上钢丝绳长度符合要求,起升机构和大小车运行机构的空负荷运行时间不少于10min。

(2)静载试验在确认起重机各部分能正常运转后,起升额定载荷,开动小车在桥架上往返运行。

卸去载荷,使小车停在桥架中间,定出测量基准点。

起升1.25倍的额定载荷,离地100～200mm,悬停10min 后,卸去载荷，检查桥架有元永久变形。

如此重复三次后，桥架不应产生永久变形。

然后将小车移至跨端，检查实际上拱，其值应不小于0.7S/1000（S为跨度）。

静载荷试验后,起重机各部分不得有裂纹、连接松动等影响使用性能和安全的现象。

静载荷试验后,将小车停在桥架中间,起升位定载荷,检查主梁跨中的下挠值,不得大于S/800(A8级不得夫于S/1000)。

(3)动载试以1.1倍的额定载荷试验,同时开动两个机构,使起升机构和运行机构按工作级别规定的循环时间,进行重复的启窃、运转、停车、正转、反转等动作,累计时间至少应达1h。

各机构应动作灵敏,工作平稳可靠,各项性能参数达到设计要求,各安全装置应动作准确,各零部件应元裂纹和连接松动的现象,电动机、接触器等电气设备应不过热。
