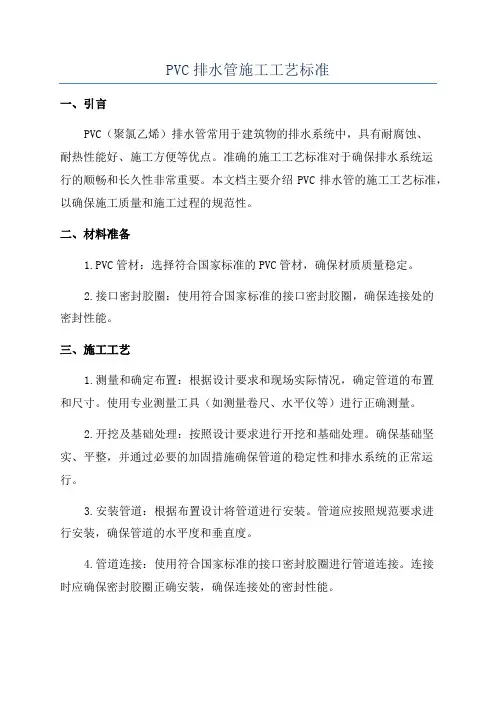

PVC排水管施工工艺标准一、引言PVC（聚氯乙烯）排水管常用于建筑物的排水系统中，具有耐腐蚀、耐热性能好、施工方便等优点。
准确的施工工艺标准对于确保排水系统运行的顺畅和长久性非常重要。
本文档主要介绍PVC排水管的施工工艺标准，以确保施工质量和施工过程的规范性。
二、材料准备1.PVC管材：选择符合国家标准的PVC管材，确保材质质量稳定。
2.接口密封胶圈：使用符合国家标准的接口密封胶圈，确保连接处的密封性能。
三、施工工艺1.测量和确定布置：根据设计要求和现场实际情况，确定管道的布置和尺寸。
使用专业测量工具（如测量卷尺、水平仪等）进行正确测量。
2.开挖及基础处理：按照设计要求进行开挖和基础处理。
确保基础坚实、平整，并通过必要的加固措施确保管道的稳定性和排水系统的正常运行。
3.安装管道：根据布置设计将管道进行安装。
管道应按照规范要求进行安装，确保管道的水平度和垂直度。
4.管道连接：使用符合国家标准的接口密封胶圈进行管道连接。
连接时应确保密封胶圈正确安装，确保连接处的密封性能。
5.支架和固定：根据设计要求，在管道的合适位置安装支架和固定件，以确保管道的稳定性和安全性。
6.检查和测试：完成管道安装后，进行系统的检查和测试，确保管道的密封性和正常排水功能。
7.保护和维护：在安装完成后，对排水管进行保护和维护，如定期清洁、防腐蚀处理等，以延长管道的使用寿命。
四、安全措施1.在施工过程中，工人应穿戴符合规定的安全防护用品，如安全帽、防护眼镜、手套等。
2.施工现场应保持整洁，移除施工过程中产生的垃圾和杂物，确保施工场地的安全。
3.在进行施工操作时，应注意防止人员滑倒和材料堆放不当造成的安全隐患。
五、总结本文档简要介绍了PVC排水管的施工工艺标准，包括材料准备、施工工艺、安全措施等内容。
PVC排水管的施工质量和施工过程的规范性对于确保排水系统的正常运行和持久性非常重要，施工人员应按照标准要求进行施工操作，确保施工质量。

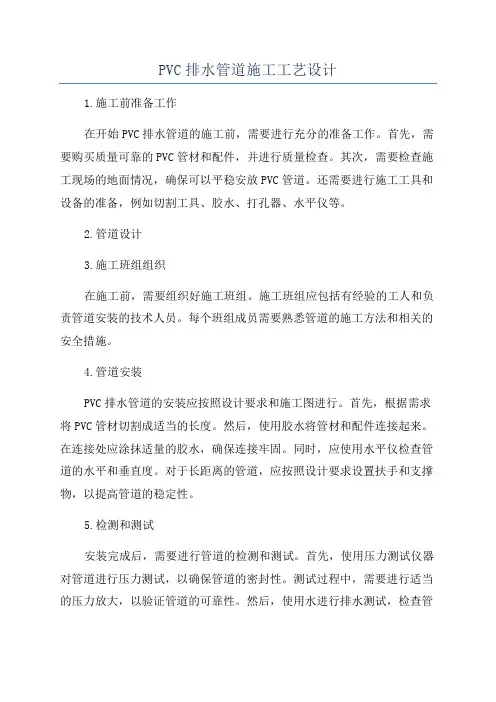

PVC排水管道施工工艺设计1.施工前准备工作在开始PVC排水管道的施工前，需要进行充分的准备工作。
首先，需要购买质量可靠的PVC管材和配件，并进行质量检查。
其次，需要检查施工现场的地面情况，确保可以平稳安放PVC管道。
还需要进行施工工具和设备的准备，例如切割工具、胶水、打孔器、水平仪等。
2.管道设计3.施工班组组织在施工前，需要组织好施工班组。
施工班组应包括有经验的工人和负责管道安装的技术人员。
每个班组成员需要熟悉管道的施工方法和相关的安全措施。
4.管道安装PVC排水管道的安装应按照设计要求和施工图进行。
首先，根据需求将PVC管材切割成适当的长度。
然后，使用胶水将管材和配件连接起来。
在连接处应涂抹适量的胶水，确保连接牢固。
同时，应使用水平仪检查管道的水平和垂直度。
对于长距离的管道，应按照设计要求设置扶手和支撑物，以提高管道的稳定性。
5.检测和测试安装完成后，需要进行管道的检测和测试。
首先，使用压力测试仪器对管道进行压力测试，以确保管道的密封性。
测试过程中，需要进行适当的压力放大，以验证管道的可靠性。
然后，使用水进行排水测试，检查管道的通畅性和排水能力。
在测试中，应注意观察是否存在漏水、变形和其他异常情况，及时进行修补和调整。
6.管道保护和维护安装完成后，需要对管道进行保护和维护。
首先，要保证管道的防腐蚀性能，避免化学物质、腐蚀性液体等对管道的损坏。
其次，在管道周围设置警示标志，以避免管道被无意碰撞和损坏。
定期对排水管道进行检查和维护，保证其正常工作和使用寿命。
综上所述，PVC排水管道施工工艺设计包括施工前准备工作、管道设计、施工班组组织、管道安装、检测和测试以及管道保护和维护等内容。
在施工过程中，需要严格按照相关规范和标准进行操作，确保管道的质量和安全性。
同时，要注重施工人员的安全培训和防护措施，保障施工过程的安全。

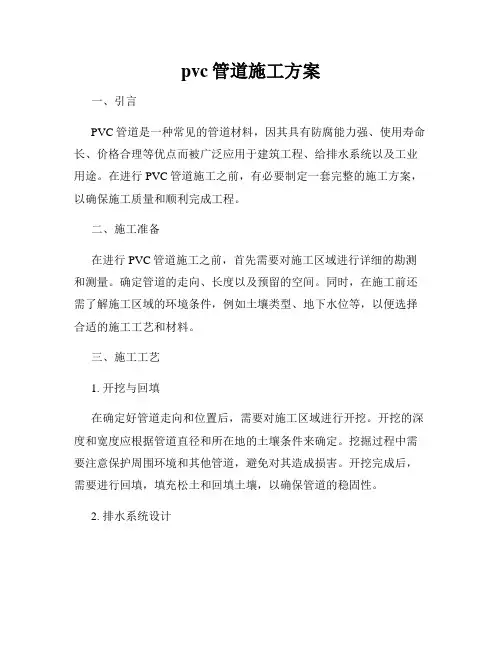

pvc管道施工方案一、引言PVC管道是一种常见的管道材料，因其具有防腐能力强、使用寿命长、价格合理等优点而被广泛应用于建筑工程、给排水系统以及工业用途。
在进行PVC管道施工之前，有必要制定一套完整的施工方案，以确保施工质量和顺利完成工程。
二、施工准备在进行PVC管道施工之前，首先需要对施工区域进行详细的勘测和测量。
确定管道的走向、长度以及预留的空间。
同时，在施工前还需了解施工区域的环境条件，例如土壤类型、地下水位等，以便选择合适的施工工艺和材料。
三、施工工艺1. 开挖与回填在确定好管道走向和位置后，需要对施工区域进行开挖。
开挖的深度和宽度应根据管道直径和所在地的土壤条件来确定。
挖掘过程中需要注意保护周围环境和其他管道，避免对其造成损害。
开挖完成后，需要进行回填，填充松土和回填土壤，以确保管道的稳固性。
2. 排水系统设计在PVC管道施工中，排水系统的设计非常重要。
需要根据施工区域的地形、降雨量等因素，确定排水口的位置和管道的倾斜度。
合理的排水设计能够有效预防管道堵塞和积水现象，确保排水畅通。
3. 管道连接PVC管道连接采用橡胶密封环连接和管道胶粘剂连接两种方式。
在连接之前，需要确保管道的切割准确，并清洗管道表面以确保粘结效果。
连接完成后，需要进行压力测试和泄漏检查，确保连接处无渗漏，以提高管道的密封性和耐久性。
四、质量控制在PVC管道施工过程中，质量控制是非常重要的。
施工人员应严格按照设计要求和施工规范进行施工，确保管道的安装质量。
同时，需要定期检查管道的状态，及时处理可能出现的问题，例如漏水、渗漏等。
确保施工工艺和材料的合理性，并保证施工质量符合标准。
五、安全措施在PVC管道施工中，安全措施是必不可少的。
施工人员应佩戴安全帽、防护手套和护目镜等必要的防护设备。
在施工过程中，需要注意周围环境和其他施工工地的安全性，避免发生意外事故。
六、结语制定一套完整的PVC管道施工方案是确保施工质量和顺利完成工程的关键。

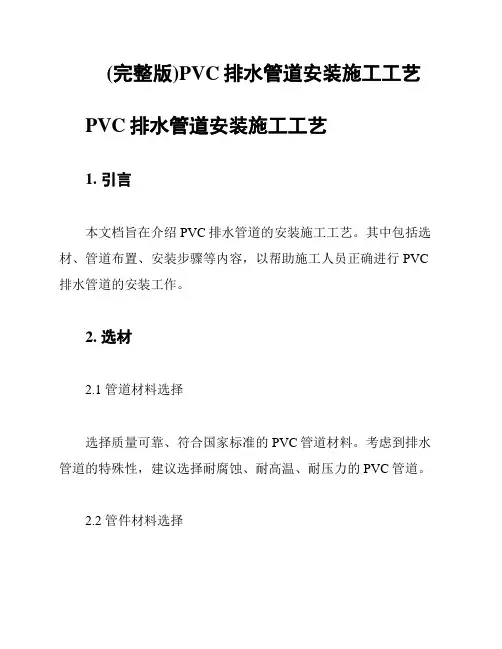

(完整版)PVC排水管道安装施工工艺PVC排水管道安装施工工艺1. 引言本文档旨在介绍PVC排水管道的安装施工工艺。
其中包括选材、管道布置、安装步骤等内容，以帮助施工人员正确进行PVC 排水管道的安装工作。
2. 选材2.1 管道材料选择选择质量可靠、符合国家标准的PVC管道材料。
考虑到排水管道的特殊性，建议选择耐腐蚀、耐高温、耐压力的PVC管道。
2.2 管件材料选择选择与管道材料相匹配的PVC管件。
在选择过程中，要注意管道和管件之间的连接方式，确保连接牢固、密封性好。
3. 管道布置3.1 管道走向确定根据工程设计图纸确定管道的走向。
考虑到排水的顺畅性和排水量的合理分配，合理安排管道的坡度和高度差。
3.2 管道间距规划根据实际情况规划管道的间距。
避免管道之间过于拥挤，以方便施工和维修。
4. 安装步骤4.1 管道切割按照实际需求，采用合适的长度和规格对管道进行切割。
使用专业工具确保切割平整、光滑。
4.2 管道连接使用合适的连接方式将管道和管件连接起来。
常用的连接方式包括胶接、热熔、螺纹连接等。
连接时要注意对位、对齐、加固。
4.3 固定支架安装根据设计要求和实际情况安装固定支架，确保管道的稳定性和安全性。
4.4 检测和试压管道安装完成后，进行检测和试压。
检测防止漏水和渗漏现象，试压以确保管道的耐压性能。
5. 安全注意事项5.1 施工人员应戴好工作帽、口罩、手套等个人防护用品。
5.2 施工现场应设置明显的安全警示标志，确保工作人员的安全。
5.3 施工人员应按规定操作，注意用电、用火、用气安全。
6. 总结本文档介绍了PVC排水管道的安装施工工艺，包括选材、管道布置、安装步骤等内容。
希望通过本文档的指导，能够使施工人员掌握正确的安装方法，确保PVC排水管道的质量和安全性。

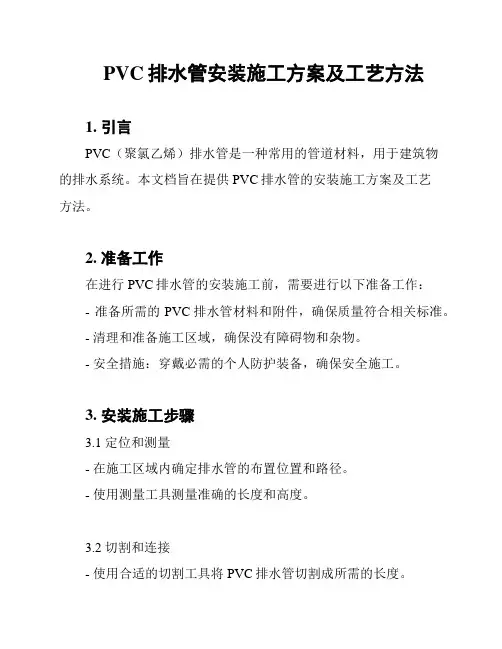

PVC排水管安装施工方案及工艺方法1. 引言PVC（聚氯乙烯）排水管是一种常用的管道材料，用于建筑物的排水系统。
本文档旨在提供PVC排水管的安装施工方案及工艺方法。
2. 准备工作在进行PVC排水管的安装施工前，需要进行以下准备工作：- 准备所需的PVC排水管材料和附件，确保质量符合相关标准。
- 清理和准备施工区域，确保没有障碍物和杂物。
- 安全措施：穿戴必需的个人防护装备，确保安全施工。
3. 安装施工步骤3.1 定位和测量- 在施工区域内确定排水管的布置位置和路径。
- 使用测量工具测量准确的长度和高度。
3.2 切割和连接- 使用合适的切割工具将PVC排水管切割成所需的长度。
- 清理切口边缘，以确保连接质量。
- 使用PVC胶水或热熔连接工具将排水管和附件进行连接。
- 注意遵守厂家提供的连接方法和要求。
3.3 安装支架和固定件- 根据设计要求安装支架和固定件，确保排水管的稳定性和固定性。
3.4 进行压力测试- 安装完成后，进行压力测试以确保排水系统的密封性和正常运行。
3.5 完善施工记录- 记录关键步骤、材料使用情况和施工验收。
- 检查并保存完整的施工记录，以备将来参考。
4. 安全注意事项- 在安装过程中，严禁使用尖锐工具或暴力操作，以免损坏PVC排水管。
- 施工区域应保持通风良好，以防止有害气体的积聚。
- 操作人员需要穿戴适当的个人防护装备，如手套和护目镜等。
5. 总结通过本文档提供的PVC排水管安装施工方案及工艺方法，可以保证施工过程的顺利进行，并确保排水系统的安全和可靠性。
在实施施工前需确保已做好相关准备工作，并在安装过程中注意安全事项。
以上为PVC排水管安装施工方案及工艺方法的简要介绍，详细内容请结合具体情况进行实际操作。

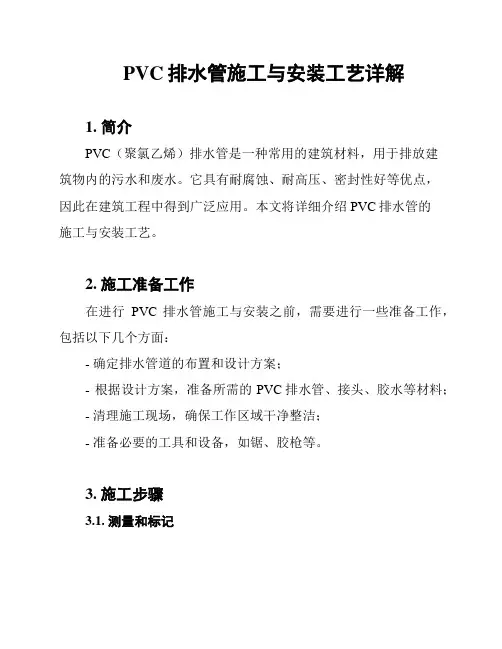

PVC排水管施工与安装工艺详解1. 简介PVC（聚氯乙烯）排水管是一种常用的建筑材料，用于排放建筑物内的污水和废水。
它具有耐腐蚀、耐高压、密封性好等优点，因此在建筑工程中得到广泛应用。
本文将详细介绍PVC排水管的施工与安装工艺。
2. 施工准备工作在进行PVC排水管施工与安装之前，需要进行一些准备工作，包括以下几个方面：- 确定排水管道的布置和设计方案；- 根据设计方案，准备所需的PVC排水管、接头、胶水等材料；- 清理施工现场，确保工作区域干净整洁；- 准备必要的工具和设备，如锯、胶枪等。
3. 施工步骤3.1. 测量和标记根据设计方案，在施工现场进行测量和标记，确定排水管道的布置和位置。
使用标尺、量角器等工具进行准确测量，并用标记笔在墙壁或地面上做出标记。
3.2. 切割排水管根据测量结果，使用锯等工具将PVC排水管切割成所需长度。
注意要保持切割边缘平整，以便与接头连接。
3.3. 安装接头将切割好的PVC排水管与接头连接。
使用胶水将接头涂抹均匀，并插入排水管的一端。
确保接头与排水管连接紧密，无松动。
3.4. 固定排水管使用支架或夹具将PVC排水管固定在墙壁或地面上。
确保排水管的位置稳固和水平，以防止日后出现问题。
3.5. 排水管道连接按照设计方案，将各段PVC排水管和接头连接起来，形成完整的排水管道系统。
使用胶水确保连接紧密，无漏水。
3.6. 检查和测试完成排水管道的安装后，进行检查和测试。
检查排水管道是否安装正确、固定牢固，并进行压力测试，确保系统正常运行。
4. 安全注意事项在进行PVC排水管施工与安装过程中，需要注意以下安全事项：- 穿戴好安全防护装备，如手套、眼镜等，以防止意外伤害；- 使用工具时要小心谨慎，避免切割或损伤皮肤；- 注意工作环境的通风和透气，以防止吸入有害气体；- 遵循相关的安全操作规程，确保施工过程安全可靠。
以上是PVC排水管施工与安装工艺的详细解析。
在实际施工中，请务必遵循相关法规和标准，确保施工质量和安全性。

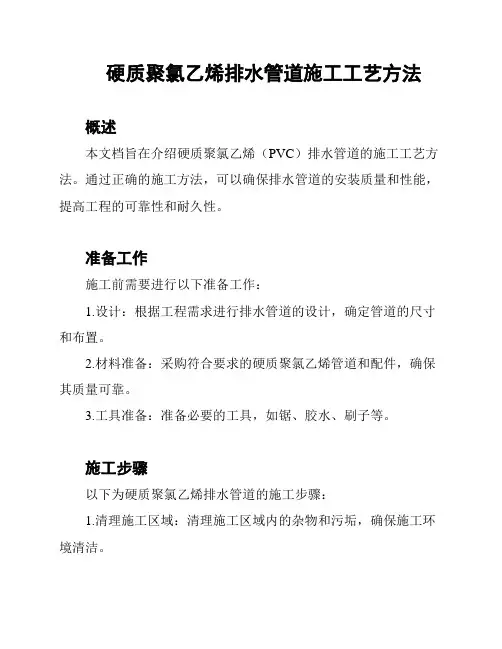

硬质聚氯乙烯排水管道施工工艺方法概述本文档旨在介绍硬质聚氯乙烯（PVC）排水管道的施工工艺方法。
通过正确的施工方法，可以确保排水管道的安装质量和性能，提高工程的可靠性和耐久性。
准备工作施工前需要进行以下准备工作：1.设计：根据工程需求进行排水管道的设计，确定管道的尺寸和布置。
2.材料准备：采购符合要求的硬质聚氯乙烯管道和配件，确保其质量可靠。
3.工具准备：准备必要的工具，如锯、胶水、刷子等。
施工步骤以下为硬质聚氯乙烯排水管道的施工步骤：1.清理施工区域：清理施工区域内的杂物和污垢，确保施工环境清洁。
2.测量和标记：根据设计要求，在施工区域进行测量和标记，确定管道的布置和连接点。
3.切割管道：使用锯对硬质聚氯乙烯管道进行切割，确保切口平直、光滑。
4.进行连接：使用胶水将管道连接点涂抹均匀，并将管道连接在一起。
注意确保连接点对齐准确，并应用适当的压力使其紧密黏合。
5.检查和修正：连接完成后，检查管道连接是否牢固，不存在渗漏或松动情况。
如有问题，及时进行修正。
6.固定管道：使用支架或固定夹将管道固定在正确的位置，保证其稳固性。
7.清理和测试：完成所有连接后，清理施工区域内的杂物，并进行堵塞测试以确保管道的畅通性和密封性。
8.注册和验收：完成施工后，按照相关规范要求，进行管道的注册和验收程序。
安全注意事项在施工过程中，应注意以下安全事项：- 确保工作区域通风良好，避免吸入有害气体。
- 使用个人防护装备，如手套、护目镜等。
- 遵守操作规程，避免操作失误造成伤害。
请根据具体工程需求和相关法规，在实际施工前认真阅读正确的施工规范和标准，并进行必要的操作方案管理和质量控制。
引用资料- Pipe and Fittings: ASTM D2729 - ___) (PVC) Sewer Pipe and Fittings- n Methods: ___ (IPC)。
Chapter 7 - Sanitary Drainage。

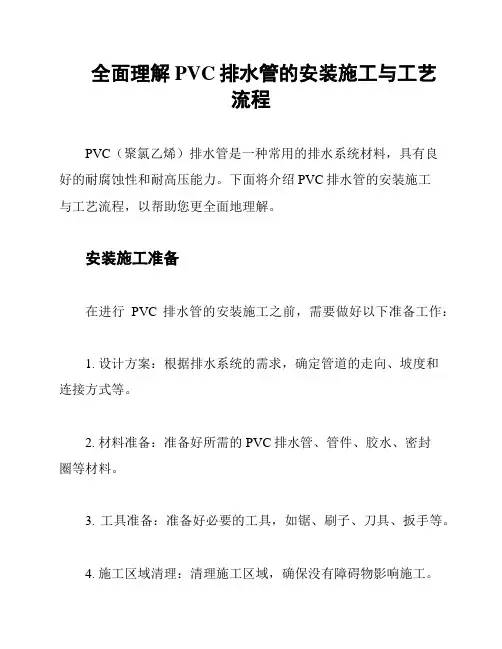

全面理解PVC排水管的安装施工与工艺流程PVC（聚氯乙烯）排水管是一种常用的排水系统材料，具有良好的耐腐蚀性和耐高压能力。
下面将介绍PVC排水管的安装施工与工艺流程，以帮助您更全面地理解。
安装施工准备在进行PVC排水管的安装施工之前，需要做好以下准备工作：1. 设计方案：根据排水系统的需求，确定管道的走向、坡度和连接方式等。
2. 材料准备：准备好所需的PVC排水管、管件、胶水、密封圈等材料。
3. 工具准备：准备好必要的工具，如锯、刷子、刀具、扳手等。
4. 施工区域清理：清理施工区域，确保没有障碍物影响施工。
安装步骤1. 测量和标记：根据设计方案，使用测量工具测量并标记出管道的走向和连接点。
2. 切割管道：使用锯或刀具将PVC排水管按照标记线切割成所需长度。
3. 清理管道：使用刷子或布清理管道内外表面，确保无杂物和污垢。
4. 应用胶水：将胶水均匀地涂抹在管道和管件的连接部位。
5. 连接管道：将涂有胶水的管道插入相应的管件中，确保插入深度适当，并旋转一定角度以确保胶水均匀涂布。
6. 确保连接质量：连接完成后，检查管道和管件的连接是否紧密，没有漏水或松动现象。
7. 安装支架：根据需要，在合适的位置安装支架以支撑管道。
8. 完善系统：按照设计方案的要求，继续安装和连接其他管道和管件，直至完成整个排水系统。
工艺流程PVC排水管的安装工艺流程如下：1. 规划设计：根据排水系统的需求和现场情况，设计出合理的管道走向和布局。
2. 材料准备：根据设计方案确定所需的PVC排水管、管件和其他辅助材料，并进行采购准备。
3. 施工准备：清理施工区域，检查所需工具和材料是否齐备。
4. 安装施工：按照上述安装步骤进行管道的切割、清理、胶水涂抹和连接等工作。
5. 系统调试：完成排水系统的安装后，进行系统的调试和试运行，确保系统正常工作。
6. 竣工验收：进行排水系统的验收，检查系统是否符合设计要求，无漏水和堵塞等问题。
通过以上安装施工与工艺流程，您可以更全面地理解PVC排水管的安装过程。
PVC排水管施工与安装工艺详解PVC排水管是一种常用于建筑物中的排水系统的管道材料。
它具有轻巧、耐腐蚀、易安装和维护等优点。
以下详细介绍了PVC 排水管的施工与安装工艺。
材料准备在进行PVC排水管的施工与安装之前，需要准备以下材料：- PVC排水管：根据需要选择合适的尺寸和长度。
- PVC排水管连接件：包括弯头、三通、四通等。
- PVC胶水：用于将排水管和连接件固定在一起。
- PVC排水管支架：用于支撑排水管。
- PVC排水管胶垫：用于密封管道连接处。
- 清洁剂和布：用于清洁管道表面。
施工步骤以下是PVC排水管的施工与安装步骤：1. 清洁：使用清洁剂和布清洁PVC管道及连接件的表面，确保无灰尘和污垢。
2. 测量和切割：根据需要的长度，使用尺子和标记笔在PVC管道上标记切割点。
使用PVC管道切割器或锯子将管道切割成所需长度。
3. 安装连接件：将PVC胶水均匀涂抹在管道的一端和连接件的内部。
将连接件插入管道的末端，确保连接紧密。
4. 固定管道：使用PVC排水管支架将管道固定在墙壁或地面上。
确保支架牢固且与管道保持一定距离。
5. 连接管道：重复步骤3和步骤4直到完成整个排水系统的安装。
使用PVC排水管胶垫在连接处进行密封，确保无漏水。
6. 检查和测试：完成安装后，检查排水管道的连接处是否牢固，无松动和漏水。
使用水进行测试，确保排水系统正常工作。
安全注意事项在进行PVC排水管的施工与安装时，请注意以下安全事项：1. 佩戴个人防护装备：包括手套、护目镜和口罩，以保护自己免受化学品和尘埃的伤害。
2. 注意使用PVC胶水：PVC胶水含有有机溶剂，应远离明火和高温，避免引起火灾和爆炸。
3. 正确使用工具：使用合适的工具进行切割和安装，避免损坏PVC管道和连接件。
4. 注意施工环境：确保施工场地通风良好，避免因有害气体积聚而引起中毒。
5. 谨慎操作：在施工过程中保持谨慎，避免因疏忽而导致意外伤害。
以上是PVC排水管施工与安装工艺的详细解释。

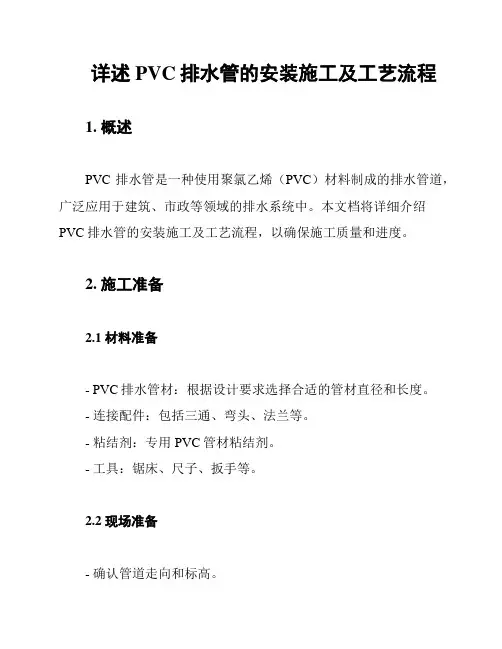

详述PVC排水管的安装施工及工艺流程1. 概述PVC排水管是一种使用聚氯乙烯（PVC）材料制成的排水管道，广泛应用于建筑、市政等领域的排水系统中。
本文档将详细介绍PVC排水管的安装施工及工艺流程，以确保施工质量和进度。
2. 施工准备2.1 材料准备- PVC排水管材：根据设计要求选择合适的管材直径和长度。
- 连接配件：包括三通、弯头、法兰等。
- 粘结剂：专用PVC管材粘结剂。
- 工具：锯床、尺子、扳手等。
2.2 现场准备- 确认管道走向和标高。
- 开挖沟槽：根据设计要求开挖合适的沟槽深度和宽度。
- 铺设基础：在沟槽底部铺设基础，确保平整、坚实。
3. 管道安装3.1 管道铺设- 将PVC排水管材放入沟槽中，管材应有一定的斜度，以便排水。
- 用扳手紧固管材两端的法兰，确保连接牢固。
3.2 连接配件安装- 根据设计要求，在适当位置安装三通、弯头等连接配件。
- 确保连接配件与管材的斜度一致，以便排水。
3.3 检查井安装- 在管道交汇处或变径处设置检查井。
- 检查井与管道连接时，应确保检查井的斜度与管道斜度一致。
4. 管道固定与防护4.1 管道固定- 使用管卡或吊卡将管道固定在沟槽壁上，确保管道稳定。
- 管道的固定间距应符合设计要求。
4.2 管道防护- 在管道外壁涂抹防腐涂料，防止管道腐蚀。
- 管道穿越道路时，应设置保护套，防止管道受损。
5. 系统测试- 管道安装完成后，进行系统测试，确保排水系统正常运行。
- 测试方法可采用打压、灌水等，检测管道是否有泄漏、破损等问题。
6. 施工注意事项- 严格按照设计图纸和施工规范进行施工。
- 确保管道铺设走向正确，斜度符合设计要求。
- 连接配件安装应牢固，防止漏水、脱落。
- 管道固定和防护措施应到位，防止管道受损。
7. 总结PVC排水管的安装施工及工艺流程是建筑、市政等工程中常见的排水系统施工内容。
通过以上详细介绍，希望能够帮助施工人员掌握PVC排水管的安装技巧和注意事项，提高施工质量，确保排水系统的正常运行。
.PVC排水管施工工艺专业资料Word.建筑排水硬聚氯乙烯管道工程技术规程Technical Specification of PVC-U Pipe Work for Building DrainageCJJ/T 29-98录目1 总则2 术语3 设计3.1 管道布置3.2 管道水力计算4 施工4.1 －般规定4.2 备料4.3 管道粘接4.4 埋地管铺设4.5 楼层管道安装5 验收附录A 横管水力计算图本规用词说明主编单位: 上海建筑设计研究院批准部门: 中华人民国建设部日月1施行日期: 1999年4总则11.0.1 为使建筑排水硬聚氯乙烯管道工程的设计、施工及验收做到技术先进、经济合理、安全适用、确保质量，制订本规程。
1.0.2 本规程适用于建筑高度不大于100m的工业与民用建筑物连续排放温度不大于40℃，瞬时排放温度不大于80℃的生活排水管道的设计、施工及验收。
1.0.3 建筑排水硬聚氯乙烯管道的管材和管件应符合现行的国家标准《建筑排水用硬聚氯乙烯管材》（GB／T5836.1）、《排水用芯层发泡硬聚氯乙烯管材》（GB／Tl6800）和《建筑排水用硬聚氯乙烯管件》（GB／T5836.2）的要求。
1.0.4 建筑排水硬聚氯乙烯管道工程的设计、施工及验收除应符合本规程外，尚应符合国家现行有关标准的规定。
术语2套在硬聚氯乙烯管外壁可阻止火势沿管道Fire stoping sleeves 由耐火材料和阻燃剂制成的，2.0.1 防火套管贯穿部位蔓延的管子。
由阻燃膨胀剂制成的套在硬聚氯乙烯管道外壁的套圈。
火灾时，阻燃剂受热阻火圈Firestops Collar 2.0.2膨胀挤压聚氯乙烯管道，使之封堵，起到阻止火势蔓延的作用。
专业资料Word.2.0.3 H管H Pipe 用于通气立管与排水立管连接的管件，起结合通气管的作用。
2.0.4 管窿Pipe alley 为布置管道而构筑的狭小的不进人空间。
系能自动补入空气，平衡排水管道压力的单向空气阀。
Air admittance valve 2.0.5 补气阀设计33.1 管道布置3.1.1 管道明敷或暗敷布置应根据建筑物的性质、使用要求和建筑平面布置确定。
3.1.2 在最冷月平均最低气温0℃以上，且极端最低气温一5℃以上地区，可将管道设置于外墙。
3.1.3 高层建筑中室排水管道布置应符合下列规定：1 立管宜暗设在管道井或管窿。
2 立管明设且其管径大于或等于ll0mm时，在立管穿越楼层处应采取防止火灾贯穿的措施。
3 管径大于或等于110mm的明敷排水横支管接入管道井、管窿的立管时，在穿越管井、管窿壁处应采取防止火灾贯穿的措施。
3.1.4 横干管不宜穿越防火分区隔墙和防火墙；当不可避免确需穿越时，应在管道穿越墙体处的两侧采取防止火灾贯穿的措施。
3.1.5 防火套管、阻火圈等的耐火极限不宜小于管道贯穿部位的建筑构件的耐火极限。
3.1.6 管道不宜布置在热源附近；当不能避免，并导致管道表面温度大于60℃时，应采取隔热措施。
立管与家用灶具边缘净距不得小于0.4m。
3.1.7 管道不得穿越烟道、沉降缝和抗震缝。
管道不宜穿越伸缩缝；当需要穿越时，应设置伸缩节。
3.1.8 管道穿越地下室外墙应采取防止渗漏的措施。
3.1.9 排水立管仅设伸顶通气管时，最低横支管与立管连接处至排出管管底的垂直距离h1不得小于表3.1.9）。
中数值（图3.1.3.1.最低横支管与立管连接处至排出管管底的垂直距建筑层垂直距h1 (m≤0.40.711.2719～133.00≥206.00：3.1.10）排水支管与排水立管、当排水立管在中间层竖向拐弯时，排水横管连接，应符合下列规定（图3.1.101 排水横支管与立管底部的垂直距离h1应按本规程第3.1.9条确定。
2 排水支管与横管连接点至立管底部水平距离不得小于1.5m。
3 排水竖支管与立管拐弯处的垂直距离不得小于0.6m。
3.1.11 排水立管应设伸顶通气管，顶端应设通气帽。
当无条件设置伸顶通气管时，宜设置补气阀。
3.1.12 伸顶通气管高出屋面（含隔热层）不得小于0.3m，且应大于最大积雪厚度。
在经常有人活动的屋面，通气管伸出屋面不得小于2m。
3.1.13 伸顶通气管管径不宜小于排水立管管径。
在最冷月平均气温低于-13℃的地区，当伸顶通气管管径小于或等于125mm时，宜从室顶棚以下0.3m处管径放大一号，且最小管径不宜小于110mm。
专业资料Word.3.1.14 通气管的设计应符合下列规定：确定。
3.1.141 通气管最小管径应按表3.1.14）表通气管最小管径（mm）排水管管径（mm通气管名称16012550751104090器具通-5040-40--气管环形通-4050-405040气管通气立110-75-90--管 2 通气立管长度大于50m时，其管径应与污水立管相同。
3 两根及两根以上污水立管同时与一根通气立管相接时，应以最大一根污水立管按表3.1.14确定通气立管管径，且其管径不宜小于其余任何一根污水立管管径。
4 结合通气管管径不宜小于通气立管管径。
3.1.15 结合通气管当采用H管时可隔层设置，H管与通气立管的连接点应高出卫生器具上边缘0.15m。
3.1.16 当生活污水立管与生活废水立管合用一根通气立管，且采用H管为连接管件时，H管可错层分别与生活污水立管和废水立管间隔连接，但最低生活污水横支管连接点以下应装设结合通气管。
管道受环境温度变化而引起的伸缩量可按下式计算：3.1.17△L=L·α·△t式中△L——管道伸缩量（m）；L——管道长度（m）；a——线胀系数，采用6×10～8×10 m/(m·℃)；-5-5温差（℃）。
△t——3.1.18 管道是否设置伸缩节，应根据环境温度变化和管道布置位置确定。
3.1.19 当管道设置伸缩节时，应符合下列规定：1 当层高小于或等于4m时，污水立管和通气立管应每层设一伸缩节；当层高大于4m时，其数量应根据管道设计伸缩量和伸缩节允许伸缩量计算确定。
2 污水横支管、横干管、器具通气管、环形通气管和汇合通气管上无汇合管件的直线管段大于2m时，应设伸缩节，但伸缩节之间最大间距不得大于4m （图3.1.19）。
中伸缩节的允许伸缩量。
管道设计伸缩量不应大于表3.1.19 33.1.19表伸缩节最大允许伸缩量(mm)16011090125管径（mm）507525最大允许伸缩量2012201520），并应符合下列规定：3.1.20伸缩节设置位署应靠近水流汇合管件（图3.1.201 立管穿越楼层处为固定支承且排水支管在楼板之下接入时，伸缩节应设置于水流汇合管件之下( 图专业资料Word.3.1.20中的（a）、（c）)。
2 立管穿越楼层处为固定支承且排水支管在楼板之上接入时，伸缩节应设置于水流汇合管件之上（图3.1.20中的（b））。
3 立管穿越楼层处为不固定支承时，伸缩节应设置于水流汇合管件之上或之下（图3.1. 20中的（e）、（f））。
4 立管上无排水支管接入时，伸缩节可按伸缩节设计间距置于楼层任何部位（图3.1.20中的（d）、（g））。
5 横管上设置伸缩节应设于水流汇合管件上游端。
6 立管穿越楼层处为固定支承时，伸缩节不得固定；伸缩节固定支承时，立管穿越楼层处不得固定。
7 伸缩节插口应顺水流方向。
8 埋地或埋设于墙体、混凝土柱体的管道不应设置伸缩节。
3.1.2l 清扫口或检查口设置应符合下列规定：1 立管在底层和在楼层转弯时应设置检查口，检查口中心距地面宜为lm。
在最冷月平均气温低于－13℃的地区，立管尚应在最高层离室顶棚0.5m处设置检查口。
2 立管宜每六层设一个检查口。
3 在水流转角小于135度的横干管上应设检查口或清扫口。
4 公共建筑物，在连接4个及其以上的大便器的污水横管上宜设置清扫口。
的规定值时，应设置检查口或清扫口。
3.1.2l 5 横管、排出管直线距离大于表3.1.21表横管在直线管段上检查口或清扫口之间的最大距离1609075125管径(mm)501102015距离(m)121210203.1.22 当排水管遣在地下室、半地下室或室外架空布置时，立管底部宜设支墩或采取固定措施。
3.2 管道水力计算3.2.1 卫生器具的排水流量、当量、排水管外径，应按规行国家标准《建筑给水排水设计规》（GBJ15）确定，确定。
但大便槽和盥洗槽的排水流量、当量、排水管外径宜按表3.2.13.2.大便槽和盥洗槽排水流量、当量、排水管管(mm排水管管卫生器具名当排水流量L/s个蹲位4 6.0～7.5小于或等于110大2.0～2.5便个蹲位大于1607.5～9.0～2.53.04槽)(每个龙头～500.20.675盥洗槽3.2.2 生活排水设计秒流量，应按规行的国家标准<<建筑给水排水设计规>> ( GBJ15 ) 计算确定。
确定。
3.2.33.2.3 排水立管的最大排水能力应按表3.2.3表(L/s) 排水立管最大排水能力有专用通气立管或主通气立管(mm)管径仅设伸顶通气管—501.2—3.075—3.89010.05.4110专业资料Word.16.01257.528.012.0160本表系排出管、横于管比与之连接的立管大一号管径的情况下的排水能力。
: 注排水横管水力计算应符合下列规定：3.2.4可按公式计算： 1；m／s) V ——流速（式中；粗糙系数，宜采用0.009 n ——管道坡度。
——m）；I 水力半径（R ——横管水力计算图确定。
可按本规程附录A 2确定。
3.2.53.2.5 横管最小坡度和最大计算充满度应按表 3.2.5表横管最小坡度和最大计算充满度(h/D)(%)最小坡度最大充满度管径(mm)0.51.20500.5750.700.50.50900.51100.400.51250.30.0.2160 3.2.6 排水立管管径不得小于横支管管径。
3.2.7 埋地管最小管径不得小于50mm施工4－般规定4.14.1.1 管道安装工程的施工应具备下列条件：l 设计图纸及其他技术文件齐全，并经会审通过；有批准的施工方案或施工组织设计，已进行技术交底 2 ；施工现场有材料堆放库房，能4 3 材料、施工力量、机具等已准备就绪，能正常施工并符合质量要求；满足施工需要。
孔洞尺寸当设计未规定时，应配合土建作管道穿越墙壁和楼板的预留孔洞。
在整个楼层结构施工过程中，4.1.2。
管道安装前，应检查预留孔的位置和标高，并应清除管材和管件上的污垢。
100mm～50可比管材外径大当施工现场与材料储存库房温差较大时，管材和管件应在安装前在现场放置一定时间，使其温度接近环4.1.3境温度。
