小波变换课件ch4 Mallat算法及二维小波
- 格式:ppt
- 大小:686.00 KB
- 文档页数:37
小波分析实验:实验2 二维离散小波变换(Mallat快速算法)实验目的:在理解离散小波变换原理和Mallat快速算法的基础上,通过编程对图像进行二维离散小波变换,从而加深对二维小波分解和重构的理性和感性认识,并能提高编程能力,为今后的学习和工作奠定基础。
实验工具:计算机,matlab6.5附录:(1)二维小波分解函数%二维小波分解函数function Y=mallatdec2(X,wname,level)%输入:X 载入的二维图像像数值;% level 小波分解次(级)数设定值(如果设定值超过最高可分解次数,按最高分解次数分解)% wname 小波名字wavelet name%输出:Y 多极小波分解后的小波系数矩阵[h,g]=wfilters(wname,'d'); %h,g分别为低通和高通滤波器X=double(X);hh=size(X,2);while t<=level%先进行行小波变换for row=1:hhY(row,1:hh)=mdec1(X(row,1:hh),h,g) ;end%再进行列小波变换for col=1:hhtemp=mdec1( Y(1:hh,col)',h,g);Y(1:hh,col)=temp';endt=t+1;hh=hh/2;X=Y;end%内部子函数,对一行(row)矢量进行一次小波变换,利用fft实现function y=mdec1(x,h,g)%输入:x 行数组% h为低通滤波器% g为高通滤波器%输出: y 进行一级小波分解后的系数lenx=size(x,2);lenh=size(h,2);rh=h(end:-1:1);rrh=[zeros(1,(lenx-lenh)),rh];rrh=circshift(rrh',1)';rg=g(end:-1:1);rrg=[zeros(1,(lenx-lenh)),rg];rrg=circshift(rrg',1)';r1=dyaddown(ifft(fft(x).*fft(rrh,lenx)),1); %use para 1r2=dyaddown(ifft(fft(x).*fft(rrg,lenx)),1);y=[r1,r2];(2)二维小波重构函数%二维小波重构函数function Y=mallatrec2(X,wname,level)%输入:X 载入的小波系数矩阵;% level 小波分解次(级)数设定值(如果设定值超过最高可分解次数,按最高分解次数分解)% wname 小波名字wavelet name%输出:Y 重构图像矩阵[h,g]=wfilters(wname,'d'); %h,g分别为重构低通滤波器和重构高通滤波器hz=size(X,2);h1=hz/(2^(level-1));while h1<=hz% 对列变换for col=1:h1temp=mrec1(X(1:h1,col)',h,g)';X(1:h1,col)=temp;end%再对行变换for row=1:h1temp=mrec1(X(row,1:h1),h,g);X(row,1:h1)=temp;endh1=h1*2;endY=X;%内部子函数,对一行小波系数进行重构function y=mrec1(x,h,g)%输入:x 行数组% h为低通滤波器% g为高通滤波器%输出: y 进行一级小波重构后值lenx=size(x,2);r3=dyadup(x(1,1:lenx*0.5),0); %内插零use para 0r4=dyadup(x(1,(lenx*0.5+1):lenx),0); %use para 0y=ifft(fft(r3,lenx).*fft(h,lenx))+ ifft(fft(r4,lenx).*fft(g,lenx));(3)测试函数(主函数)%测试函数(主函数)clc;clear;X=imread('E:\Libin的文档\Course\Course_wavelet\实验2要求\exp2\LENA.bmp');%路径X=double(X);A = mallatdec2(X,'sym2',3);image(abs(A));colormap(gray(255));title('多尺度分解图像');Y= mallatrec2(A,'sym2',3);Y=real(Y);figure(2);subplot(1,2,1);image(X);colormap(gray(255));title('原始图像');subplot(1,2,2);image(Y);colormap(gray(255));title('重构图像');csize=size(X);sr=csize(1);sc=csize(2);mse=sum(sum( (Y-X).^2,1))/(sr*sc);psnr=10*log(255*255/mse)/log(10)小波分析实验:实验1 连续小波变换实验目的:在理解连续小波变换原理的基础上,通过编程实现对一维信号进行连续小波变换,(实验中采用的是墨西哥帽小波),从而对连续小波变换增加了理性和感性的认识,并能提高编程能力,为今后的学习和工作奠定基础。
第4章 小波变换的实现技术4.1 Mallat 算法双正交小波变换的Mallat 算法:设{}n h h =、{}n g g =、{}n h h =、{}n g g =为实系数双正交小波滤波器。
h ,g 是小波分析滤波器,h ,g 是小波综合滤波器。
h 表示h 的逆序,即n n h h -=。

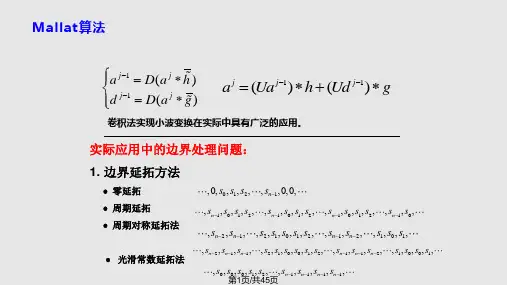

若输入信号为n a ,它的低频部分和高频部分以此为1n a -和1n d -,小波分解与重构的卷积算法:11()()n n n na D a h d D a g --⎧⎪=*⎨=*⎪⎩ n11()()n n a Uah Ud g --=*+*先进行输入信号和分析滤波器的巻积,再隔点采样,以形成低频和高频信号。
对于有限的数据量,经过多次小波变化后数据量大减,因此需对输入数据进行处理。
4.1.1 边界延拓方法下面给出几种经验方法。
1. 补零延拓是假定边界以外的信号全部为零,这种延拓方式的缺点是,如果输入信号在边界点的值与零相差很大,则零延拓意味着在边界处加入了高频成分,造成很大误差。
实际应用中很少采用。
0121,0,,,,...,,0,0,......n s s s s -2.简单周期延拓将信号看作一个周期信号,即k n k s s +=。
简单周期延拓后的信号变为这种延拓方式的不足之处在于,当信号两端边界值相差很大时,延拓后的信号将存在周期性的突变,也就是说简单周期延拓可在边界引入大量高频成分,从而产生较大误差。
3. 周期对称延拓这种方法是将原信号在边界上作对称折叠,一般分二1)当与之做卷积的滤波器为奇数时,周期延拓信号为2)当与之做卷积的滤波器为偶数时,周期延拓信号为4. 光滑常数延拓在原信号两端添加与端点数据相同的常数。
0121,,,...,,n s s s s -0121,,,...,,n s s s s -0121,,,...,,n s s s s -0,...s 1,...,n s -01221,,,...,,,n n s s s s s --0121,,,...,,n s s s s -21012,...,,,,,...n s s s s s -321212,,,...,,,,...n n n s s s s s s ---10012,,...,,,,...n n s s s s s --10112,,,...,,,n n n s s s s s ---5. 平滑延拓在原信号两端用线性外插法补充采样值,即沿着信号两端包络线的一阶导数方向增加采样值。
