照明器具计算规则

第九章路灯工程一、变配电设备工程。

本章消耗量定额包括：变压器安装，组合型成套箱式变电站安装,电力电容器安装，高低压配电柜及配电箱、盖板制作安装，熔断器、控制器、启动器、分流器安装，接线端子焊压安装。

变压器安装是指变压器本体安装，按安装形式分为杆上安装和地上安装。

杆上安装变压器综合考虑了单杆和双杆安装形式，使用时不得换算。

定额不包括支架、横担、支撑铁等固定卡具的含量,应按实际计入其主材费，但定额中已包括其安装的人工费。

跌落式保险、开关、避雷器及绝缘子等安装另套有关子目。

地上安装变压器不包括基础砌体的工程量，应套用其他有关子目计算。

变压器油过滤是按每过滤合格油1t需要滤油纸52张考虑的，不论过滤多少次直到合格为止。

组合型成套箱式变电站主要是指10kV以下的箱式变电站。

变压器搬运方式考虑用汽车及吊车搬运。

铁构件制作安装适用于本定额范围内的各种支架制作安装，但铁构件制作均不包括镀锌.铁构件厚度在3mm以内的,套用轻型铁构件项目;大于3mm的，套用本章包括底盘、卡盘、拉线盘安装，电杆焊接、防腐、立杆、引下线支架安装，10kV以下横担安装、1kV以下横担安装、进户线横担安装，拉线制作安装,导线架设,导线跨越架设,路灯设施编号，绝缘子安装。

本定额是按平原条件编制的，如在丘陵、山地施工时，其人工和机械乘以下1。

平原地带：指地形比较平坦、地面比较干燥的地带。

2.丘陵地带:指地形起伏的矮岗、土丘等地带。

3.一般山地：指一般山岭、沟谷地带,高原台地等。

线路一次施工工程量按5根以上电杆考虑，如5根以内者,其人工和机械乘以系数1.2。

交叉跳线转交1。

5与设备连接0.5导线跨越架设，指越线架的搭设、拆除和运输以及因跨越施工难度而增加的工作量。

每个跨越间距按50 m以内考虑，大于50 m、小于100 m时，按两处计算，依此类推。

在同一跨越挡内有两种以上跨越物时，则每一跨越物视为“一处" 跨越，分别套用子目.三、电缆工程.本章包括电缆沟铺砂盖板、揭盖板，电缆保护管敷设，电缆敷设，电缆中间头、终端头制作安装，电缆井设置等子目。

市政路灯工程计算规则低压分支、终端0.5交叉跳线转交 1.5与设备连接0.5作量。

每个跨越间距按50 m以内考虑，大于50 m、小于100 m时，按两处计算，依此类推。

在同一跨越挡内有两种以上跨越物时，则每一跨越物视为“一处”跨越，分别套用子目。

三、电缆工程。

本章包括电缆沟铺砂盖板、揭盖板，电缆保护管敷设，电缆敷设，电缆中间头、终端头制作安装，电缆井设置等子目。

本章项目适用于各种型号电缆的敷设方式，执行本章电缆敷设子目时，不得换算。

热缩式电缆头、中间头制作安装是按工艺实际发生的人工、材料计算的，如果实际供应材料中是按成套供应的，包括了绝缘材料、焊锡等材料，则应扣除定额中相应的材料用量。

电缆敷设子目中均未考虑波形增加长度及预留等富余长度，该长度应计入工程量之内。

电缆敷设长度应根据敷设路径的水平和垂直敷设长度，另加下表规定的附加长度：序号项目预留长度说明1电缆敷设驰度、波形弯度、交叉2．5%按电缆全长计算2电缆进入构筑物内2．0m规范规定最小值3电缆进入沟内或吊架时引上预留1．5 m规范规定最小值4变电所进出线1．5 m规范规定最小值5电缆终端头1．5 m检修余量6电缆中间头盒两端各2 m检修余量7高压开关柜2．0 m柜下进出线余量各种配管的工程量应按不同敷设方式，敷设位置，管材材质、规格等分别计算，不扣除管路中间接线盒等所占的长度。

沿钢索配管和电缆子目，均不包括钢索架设，若发生时需另套钢索架设子目。

管内穿线子目中，线路的分支接头线的长度已综合考虑在子目中，不再计算接头长度。

开关、插座、按钮等预留线，已分别综合在相应子目内，不另计算。

五、照明器具安装工程。

本章项目包括单臂悬挑灯架安装、双臂悬挑灯架安装、广场灯架安装、高杆灯架安装、其他灯具安装、照明器件安装、杆座安装等。

各种灯架、元器件的配线，均已综合考虑在定额内，使用时不得调整。

各种灯柱穿线均应套用相应的配管配线子目。

本章已考虑了高度在10m以内的高空作业因素，如安装高度超过10m时，其人工乘以系数1.40。

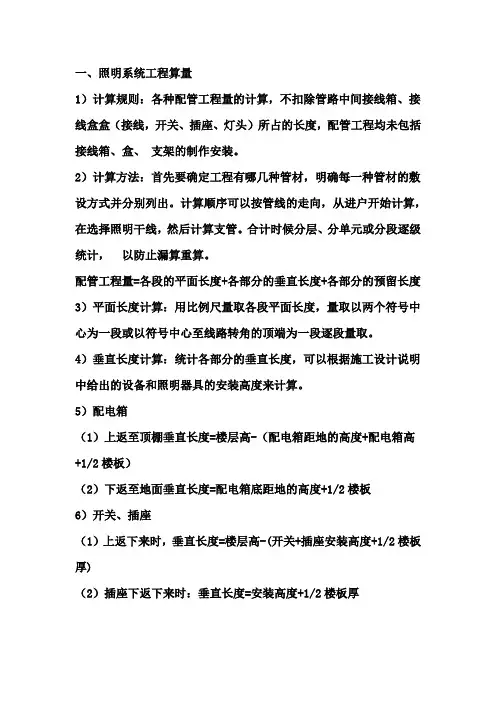

一、照明系统工程算量1）计算规则：各种配管工程量的计算，不扣除管路中间接线箱、接线盒盒（接线，开关、插座、灯头）所占的长度，配管工程均未包括接线箱、盒、支架的制作安装。

2）计算方法：首先要确定工程有哪几种管材，明确每一种管材的敷设方式并分别列出。

计算顺序可以按管线的走向，从进户开始计算，在选择照明干线，然后计算支管。

合计时候分层、分单元或分段逐级统计，以防止漏算重算。

配管工程量=各段的平面长度+各部分的垂直长度+各部分的预留长度3）平面长度计算：用比例尺量取各段平面长度，量取以两个符号中心为一段或以符号中心至线路转角的顶端为一段逐段量取。

4）垂直长度计算：统计各部分的垂直长度，可以根据施工设计说明中给出的设备和照明器具的安装高度来计算。

5）配电箱（1）上返至顶棚垂直长度=楼层高-（配电箱距地的高度+配电箱高+1/2楼板）（2）下返至地面垂直长度=配电箱底距地的高度+1/2楼板6）开关、插座（1）上返下来时，垂直长度=楼层高-(开关+插座安装高度+1/2楼板厚)（2）插座下返下来时：垂直长度=安装高度+1/2楼板厚7）线路中的接线盒：安装在墙上，一般在顶棚下0.2m处，每处需计算进出接线盒次数，考虑楼板的厚度，每一处的垂直长度=(0.2m+1/2楼板厚度)×(n-1),n代表进出接线盒的次数，1是其中一路算入了电器具的垂直长度。

8）电缆敷设各部分预留长度；序号预留长度名称预留长度说明（1）电缆附加长度（敷设驰度，波形弯度、交叉、接头等） 2.5% 按电缆全长计算（2）电缆进入建筑物 2.0m 规范规定的最小值（3）电缆进入沟内或者掉架时引（上、下预留） 1.5m（4）变电所进线、出线 1.5m（5）电力电缆头终端头 1.5m 检修余量最小值（6）电缆中间接头盒两端个2m（7）电缆进控盒、保护屏或模拟盘等高+宽按盘面尺寸（8）高压开关柜及低压动力配电盘、箱 2.0m 底下进出线（9）电缆至电动机 0.5m 从电动机接线盒起算（10）厂用变压器 3.0m 从地坪算起（11）电梯电缆及电缆架固定点每处0.5m 规范规定最小值（12）电缆绕过梁、柱等增加长度按实际计算按被绕过物的断面情况计算增加长度防雷接地系统（常用）1）接地极制作安装：（电气工程接地装置制作安装利用底板钢筋作接地极(定额4-5) 单位是m2,它的计算原则是基础底板的面积,定额中每平米内含了10个圆的镀锌圆钢0.099公斤，请教一下土建预算人员底板的面积即可）。

广联达定额计价之电气部分照明器具集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]第13章照明器具说明一、各型灯具的引导线、各种灯架元器件的配线，除另注明者外，均已综合考虑在定额内。

二、各型灯具的支架制作安装，除另注明者外，均未考虑在定额内。

三、装饰灯具、路灯、投光灯、碘钨灯、氙气灯、烟囱或水塔指示灯，均已考虑了一般工程的高空作业因素，其他器具安装高度如超过5m，则应按册说明中规定的超高系数另行计算。

四、装饰灯具定额项目与示意图号配套使用。

五、风扇安装未包括风扇调速开关安装，可另执行开关安装相应项目。

吊风扇安装只预留吊钩时，人工乘以系数0.4，其余不变。

六、地面防水插座安装按暗插座相应定额人工乘以系数1.2，其接线盒执行防爆接线盒定额。

七、本章仅列高度在6m以内的金属灯柱安装项目，其他不同材质、不同高度的灯柱（杆）安装可执行第十章相应定额。

灯柱穿线执行第十二章配管、配线定额相应子目。

八、灯具安装定额内已包括利用摇表测量绝缘及一般灯具的试亮工作（但不包括调试工作）。

计算规则第2.13.1条普通灯具安装的工程量，应区别灯具的种类、型号、规格以“10套”为计量单位计算。

普通灯具安装定额适用范围见表2.13.1。

表2.13.1普通灯具安装定额适用范围第2.13.2条吊式艺术装饰灯具安装的工程量，应根据装饰灯具示意图集所示，区别不同装饰物以及灯体直径和灯体垂吊长度，以“10套”为计量单位计算。

灯体直径为装饰物的最大外缘直径，灯体垂吊长度为灯座底部到灯梢之间的总长度。

第2.13.3条吸顶式艺术装饰灯具安装的工程量，应根据装饰灯具示意图集所示，区别不同装饰物、吸盘的几何形状、灯体直径、灯体周长和灯体垂吊长度，以“10套”为计量单位计算。

灯体直径为吸盘最大外缘直径；灯体半周长为矩形吸盘的半周长；吸顶式艺术装饰灯具的灯体垂吊长度为吸盘到灯梢之间的总长度。

第2.13.4条荧光艺术装饰灯具安装的工程量，应根据装饰灯具示意图所示，区别不同安装形式和计量单位计算。
