第二章相互作用练案[6] 第3讲受力分析共点力的平衡一、选择题(本题共13小题，1～9题为单选，10～13题为多选)1．(2023·浙江高三阶段练习)如图所示，在倾斜的滑杆上套一个质量为m的圆环，圆环通过轻绳拉着一个质量为M的物体，在圆环沿滑杆向下滑动的过程中，悬挂物体的轻绳始终处于竖直方向，则( B )A．环只受三个力作用B．环一定受四个力作用C．物体做匀加速运动D．悬绳对物体的拉力小于物体的重力[解析]悬挂物体的轻绳始终处于竖直方向，可知整体沿斜面向下做匀速运动，受力平衡，则环受重力、细绳的拉力、滑杆对圆环的支持力和摩擦力，共4个力作用，B正确，AC错误；因物体受力平衡，可知悬绳对物体的拉力等于物体的重力，D错误。
2．(2023·广东高三专题练习)救援机器人的手臂前端装有铁夹。
在某次救援活动中，救援机器人用铁夹抓着两个重力都为G的水泥制品，使之保持静止状态，铁夹与水泥制品及水泥制品间的接触面竖直，如图所示。
若水泥制品受铁夹的最小压力为N时，才能使水泥制品不滑出铁夹，最大静摩擦力等于滑动摩擦力，则( D )A．两水泥制品间动摩擦因数G 2NB ．两水泥制品间动摩擦因数可以求出C ．铁夹与水泥制品间动摩擦因数G 2ND ．铁夹与水泥制品间动摩擦因数G N[解析]对水泥制品整体分析可知2F f ＝2G ，则F f ＝G ，对单个的水泥制品分析可知，两水泥制品之间的摩擦力F ′f ＝0，则两水泥制品间动摩擦因数无法求出，A 错误，B 错误；铁夹与水泥制品间动摩擦因数μ＝F f N ＝G N ，C 错误，D 正确。
3．(2022·湖北黄冈中学二模)如图所示，水平地面上叠放着矩形物体A 和B ，细线一端连接A ，另一端跨过光滑定滑轮连接着物体C ，A 、B 、C 均静止。
下列说法正确的是( D )A ．A 可能受到三个力作用B ．B 可能受到四个力作用C ．适当减小C 的质量后，A 、B 、C 仍静止在原位置，则A 对B 的摩擦力不变D ．适当减小C 的质量后，A 、B 、C 仍静止在原位置，B 对地面的压力增大[解析]物体A 受力分析如图共受到四个力，故A 错误；物块B受力分析如图共受到五个力，故B错误；适当减小C的质量后，A、B、C仍静止在原位置，可知T减小，θ不变，由F fA＝T cos θ，可知，则B对A的摩擦力减小，则A对B的摩擦力减小；因为F NA ＝m A g－T sin θ，F NB＝F′NA＋m B g，T减小，θ不变，可知适当减小C的质量后，A、B、C仍静止在原位置，B对地面的压力增大，故C错误，D正确。
第3讲受力分析共点力的平衡时间:50分钟满分：100分一、选择题(本题共10小题，每小题7分，共70分。
其中1~7题为单选，8～10题为多选）1．我国的高铁技术在世界处于领先地位，高铁(如图甲所示）在行驶过程中非常平稳，放在桌上的水杯几乎感觉不到晃动.图乙为高铁车厢示意图，A、B两物块相互接触地放在车厢里的水平桌面上,物块与桌面间的动摩擦因数相同，A的质量比B的质量大，车厢在平直的铁轨上向右做匀速直线运动，A、B相对于桌面始终保持静止，下列说法正确的是（)A．A受到2个力的作用B．B受到3个力的作用C．A受到桌面对它向右的摩擦力D．B受到A对它向右的弹力答案A解析车厢在平直的铁轨上向右做匀速直线运动，此时AB 均向右做匀速直线运动，故A、B均只受重力和支持力作用,水平方向不受外力，故水平方向均不受摩擦力，同时A、B间也没有弹力作用，故A正确，B、C、D错误。
2．下列四个图中所有接触面均粗糙，各物体均处于静止状态,其中物体A受力个数可能超过5个的是（)答案C解析A选项中对整体分析，可知墙壁对A没有弹力，故A 最多受到重力、B的支持力、B的摩擦力、弹簧的拉力共四个力，故A错误;B选项中A最多受四个力,故B错误;C选项中A受重力、B的压力和摩擦力、斜面的支持力、推力，也可能受到斜面的摩擦力,共六个力,故C正确；D选项中A最多受到重力、斜面的支持力、摩擦力、推力和B的压力共五个力，故D错误。
3。
飞艇常常用于执行扫雷、空中预警、电子干扰等作战任务。
如图所示为飞艇拖曳扫雷具扫除水雷的模拟图。
当飞艇匀速飞行时，绳子与竖直方向的夹角恒为θ。
已知扫雷具质量为m,重力加速度为g，扫雷具所受浮力不能忽略，下列说法正确的是(）A．扫雷具受3个力作用B．绳子拉力大小为错误!C．水对扫雷具作用力的水平分力小于绳子拉力D．绳子拉力一定大于mg答案C解析扫雷具受到重力、绳子拉力、水的阻力、水的浮力共4个力作用，A错误；设扫雷具所受水的浮力为f，绳子的拉力为F，由F cosθ＝mg－f，解得绳子拉力F＝错误!,B错误；水对扫雷具的作用力包括竖直向上的浮力和水平向右的阻力,绳子拉力在水平方向的分力大小等于水的阻力(即水对扫雷具作用力的水平分力),所以水对扫雷具作用力的水平分力小于绳子拉力,C 正确;在竖直方向，重力竖直向下,浮力竖直向上，则由mg＝f＋F cosθ可知,无法判断绳子拉力与重力mg的大小关系，D错误。
2013年物理一轮精品复习资料：受力分析、共点力的平衡受力分析的方法（1）隔离法和整体法将研究对象与周围物体分隔或将相对位置不变的物体系作为一个整体来分析。
（2）假设法在判断某力是否存在时，可先对其作出存在或不存在的假设，然后再就该力存在与不存在对物体运动状态是否产生影响来判断该力是否存在。
（3）注意①研究对象的受力图，通常只画出根据性质命名的力，不要把按效果分解的力或合成的力画进去，受力图完成后再进行力的合成或分解。
②区分内力和外力。
对几个物体的整体进行受力分析时，这几个物体间的作用力为内力，不能在受力图中出现；当把某一物体单独隔离分析时，原来的内力就变成了外力，要画在受力图上。
③在难以确定物体的某些受力情况时，可先根据（或确定）物体的运动状态进行分析，再运用平衡条件或牛顿运动定律判定未知力。
3、用平衡条件解题的常用方法（1）力的合成、分解法：对于三力平衡，一般根据“任意两个力的合力与第三力等大反向”的关系，借助三角函数、相似三角形等手段求解；或将某一个力分解到另外两个力的反方向上，得到这两个分力必与另外两个力等大、反向；对于多个力的平衡，利用先分解再合成的正交分解法。
（2）力汇交原理：如果一个物体受三个不平行外力的作用而平衡，这三个力的作用线必在同一平面上，而且必有共点力。
（3）正交分解法：将各力分解到轴上和轴上，运用两坐标轴上的合力等于零的条件，多用于分析三个以上共点力作用下的物体的平衡。
值得注意的是，对、方向选择时，尽可能使落在、轴上的力多；被分解的力尽可能是已知力。
（4）矢量三角形法：物体受同一平面内三个互不平行的力作用平衡时，这三个力的矢量箭头首尾相接恰好构成三角形，则这三个力的合力必为零，利用三角形法求得未知力。
（5）对称法：利用物理学中存在的各种对称关系分析问题和处理问题的方法叫做对称法。
在静力学中所研究对象有些具有对称性，模型的对称往往反映出物体或系统受力的对称性。
解题中注意到这一点，会使解题过程简化。
高三物理一轮复习受力分析、共点力平衡精品练习（附答案）一、选择题(本题共10小题，每小题7分，共70分．在每小题给出的四个选项中，有的只有一个选项正确,有的有多个选项正确，全部选对的得7分，选对但不全的得4分,有选错的得0分．)1．如图所示，在水平力F的作用下，木块A、B保持静止．若木块A与B的接触面是水平的,且F≠0.则关于木块B的受力个数可能是( )A．3个或4个 B．3个或5个C．4个或5个 D．4个或6个2，如图所示，质量m1＝10 kg和m2＝30 kg的两物体，叠放在动摩擦因数为0。
50的粗糙水平地面上，一处于水平位置的轻弹簧，劲度系数为k＝250 N/m，一端固定于墙壁，另一端与质量为m1的物体相连，弹簧处于自然状态,现用一水平推力F作用于质量为m2的物体上，使它缓慢地向墙壁一侧移动，当移动0.40 m时，两物体间开始相对滑动，这时水平推力F 的大小为( )A．100 N B．300 NC．200 N D．250 N3．如图所示，质量分别为m A和m B的物体A、B用细绳连接后跨过滑轮,A静止在倾角为45°的斜面上，B悬挂着．已知m A＝2m B，不计滑轮摩擦，现将斜面倾角由45°增大到50°，系统仍保持静止．则下列说法正确的是( )A．绳子对A的拉力将增大B．物体A对斜面的压力将增大C．物体A受到的静摩擦力增大D．物体A受到的静摩擦力减小4。
如图所示，用轻绳吊一个重为G的小球,欲施一力F使小球在图示位置平衡(θ＜30°）,下列说法正确的是( )A．力F最小值为G sin θB．若力F与绳拉力大小相等,力F方向与竖直方向必成θ角C．若力F与G大小相等，力F方向与竖直方向可能成θ角D．若力F与G大小相等，力F方向与竖直方向可能成2θ角5。
如图所示，一箱苹果沿着倾角为θ的斜面，以速度v匀速下滑,在箱子中夹有一只质量为m的苹果，它受到周围苹果对它作用力的方向是（）A．沿斜面向上B．沿斜面向下C．竖直向上D．垂直斜面向上6,如图所示，a、b是两个位于固定斜面上的完全相同的正方形物块，它们在水平方向的外力F的作用下处于静止状态．已知a、b与斜面的接触面都是光滑的，则下列说法正确的是（）A．物块a所受的合外力大于物块b所受的合外力B．物块a对斜面的压力大于物块b对斜面的压力C．物块a、b间的相互作用力等于mg sin θD．物块a对斜面的压力等于物块b对斜面的压力7.如图所示,将质量为m的滑块放在倾角为θ的固定斜面上．滑块与斜面之间的动摩擦因数为μ。
专题2.3 受力分析共点力的平衡1．如图是某同学为颈椎病人设计的一个牵引装置的示意图，一根轻绳绕过两个定滑轮和一个动滑轮后两端各挂着一个相同的重物，与动滑轮相连的帆布带拉着病人的颈椎（图中是用手指代替颈椎做实验），整个装置在同一竖直平面内。
如果要增大手指所受的拉力，可采取的方法是（）A．只增加绳的长度B．只增加重物的质量C．只将手指向下移动D．只将手指向上移动【答案】BC【解析】A．对动滑轮受力分析，受重力、两个对称的拉力，拉力大小等于悬挂物体的重力mg，如图三个力的合力为零，两个拉力的大小恒定，夹角越大，合力越小，夹角越小，合力越大；增加细线长度时，由于两个细线拉力也不变，动滑轮位置不变，故三个力大小方向都不变，故A错误；B．只增加重物的质量，两个绳拉力变大，动滑轮位置不变，则两拉力夹角不变，故合力变大，故手指所受的拉力增大，故B正确；C．只将手指向下移动，两个绳拉力大小不变，夹角变小，故两拉力合力变大，故手指所受的拉力增大，故C正确；D．只将手指向上移动，两个绳拉力大小不变，夹角变大，故两拉力合力变小，故手指所受的拉力减小，故D错误。
故选BC。
2．如图所示，一物体静止在固定斜面上，F 1是斜面对物体的支持力，F 2是物体对斜面的压力，下列判断正确的是（ ）A ．F 1、F 2是一对平衡力B ．F 1、F 2是一对作用力和反作用力C ．该物体受到重力、支持力、摩擦力、 压力四个力的作用D ．该物体受到重力、支持力、摩擦力、下滑力四个力的作用【答案】B【解析】AB ．根据题意可知，1F 与2F 作用在两个物体上，则F 1、F 2不是一对平衡力，是一对作用力和反作用力，故A 错误B 正确；CD ．根据题意，对物块受力分析可得，该物体受到重力、支持力、摩擦力三个力作用，不受压力和下滑力，故CD 错误。
故选B 。
3．如图，一粗糙斜面固定在地面上，一细绳一端悬挂物体P ，另一端跨过斜面顶端的光滑定滑轮与物体Q 相连，系统处于静止状态。

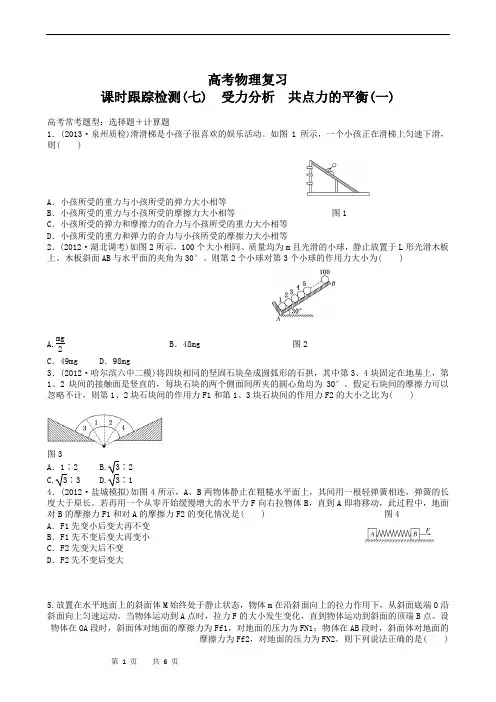

高考物理复习课时跟踪检测(七) 受力分析 共点力的平衡(一)高考常考题型：选择题＋计算题1．(2013·泉州质检)滑滑梯是小孩子很喜欢的娱乐活动。
如图1所示，一个小孩正在滑梯上匀速下滑，则( )A ．小孩所受的重力与小孩所受的弹力大小相等B ．小孩所受的重力与小孩所受的摩擦力大小相等 图1C ．小孩所受的弹力和摩擦力的合力与小孩所受的重力大小相等D ．小孩所受的重力和弹力的合力与小孩所受的摩擦力大小相等2．(2012·湖北调考)如图2所示，100个大小相同、质量均为m 且光滑的小球，静止放置于L 形光滑木板上。
木板斜面AB 与水平面的夹角为30°。
则第2个小球对第3个小球的作用力大小为( )A.mg 2B ．48mg 图2C ．49mgD ．98mg3．(2012·哈尔滨六中二模)将四块相同的坚固石块垒成圆弧形的石拱，其中第3、4块固定在地基上，第1、2块间的接触面是竖直的，每块石块的两个侧面间所夹的圆心角均为30°。
假定石块间的摩擦力可以忽略不计，则第1、2块石块间的作用力F1和第1、3块石块间的作用力F2的大小之比为( )图3A ．1∶2 B.3∶2C.3∶3D.3∶14．(2012·盐城模拟)如图4所示，A 、B 两物体静止在粗糙水平面上，其间用一根轻弹簧相连，弹簧的长度大于原长。
若再用一个从零开始缓慢增大的水平力F 向右拉物体B ，直到A 即将移动，此过程中，地面对B 的摩擦力F1和对A 的摩擦力F2的变化情况是( ) 图4A ．F1先变小后变大再不变B ．F1先不变后变大再变小C ．F2先变大后不变D ．F2先不变后变大5.放置在水平地面上的斜面体M 始终处于静止状态，物体m 在沿斜面向上的拉力作用下，从斜面底端O 沿斜面向上匀速运动。
当物体运动到A 点时，拉力F 的大小发生变化，直到物体运动到斜面的顶端B 点。
设物体在OA 段时，斜面体对地面的摩擦力为Ff1，对地面的压力为FN1；物体在AB 段时，斜面体对地面的图5A ．可能Ff1>Ff2，FN1>FN2B ．可能Ff1<Ff2，FN1<FN2C ．可能Ff1>Ff2，FN1<FN2D ．无论拉力F 变大还是变小，一定有Ff1＝Ff2，FN1＝FN26．如图6所示，一个半球形的碗放在桌面上，碗口水平，O 点为其球心，碗的内表面及碗口是光滑的。
【重点知识梳理】 一、受力分析 1．受力分析的常用方法 方法整体法隔离法假设法概念将加速度相同的几个相互关联的物体作为一个整体进行分析的方法将所研究的对象从周围的物体中分离出来进行分析的方法在受力分析时，若不能确定某力是否存在，可先对其作出存在或不存在的假设的方法选用 原则研究系统外的物体对系统整体的作用力或系统整体的加速度研究系统内部各物体之间的相互作用力根据力存在与否对物体运动状态影响的不同来判断力是否存在注意 问题受力分析时不考虑系统内各物体之间的相互作用力一般情况下隔离受力较少的物体一般在分析弹力或静摩擦力时应用2．受力分析的基本步骤 基本步骤具体操作明确研究对象即确定分析受力的物体，研究对象可以是单个物体，也可以是多个物体组成的系统隔离物体分析将研究对象从周围的物体中隔离出来，进而分析周围物体有哪些对它施加了力的作用画受力示意图边分析边将力一一画在受力示意图上，准确标出力的方向，标明各力的符号例1.用一轻绳将小球P系于光滑墙壁上的O点，在墙壁和球P之间夹有一矩形物块Q，如图2－3－1所示。
P、Q均处于静止状态，则下列相关说法正确的是( ) 图2－3－1 A．P物体受4个力 B．Q受到3个力 C．若绳子变长，绳子的拉力将变小 D．若绳子变短，Q受到的静摩擦力将增大 二、共点力的平衡 1．平衡的两种状态 (1)静止状态。
(2)匀速直线运动状态。
2．共点力的平衡条件 (1)F合＝0；(2)Fx＝0且Fy＝0。
3．平衡条件的拓展 (1)二力平衡：如果物体在两个共点力的作用下处于平衡状态，这两个力必定大小相等，方向相反。
(2)三力平衡：如果物体在三个共点力的作用下处于平衡状态，其中任何一个力与其余两个力的合力大小相等，方向相反；并且这三个力的矢量可以形成一个封闭的矢量三角形。
(3)多力平衡：如果物体在多个共点力的作用下处于平衡状态，其中任何一个力与其余几个力的合力大小相等，方向相反。
4．处理平衡问题常用的方法 方 法内 容合成法物体受三个共点力的作用而平衡，则任意两个力的合力一定与第三个力大小相等，方向相反。
高考物理一轮复习考点微专题—受力分析、共点力平衡1．（2021•广东）唐代《耒耜经》记载了曲辕犁相对直辕犁的优势之一是起土省力。
设牛用大小相等的拉力F通过耕索分别拉两种犁，F与竖直方向的夹角分别为α和β，α＜β，如图所示。
忽略耕索质量，耕地过程中，下列说法正确的是（）A．耕索对曲辕犁拉力的水平分力比对直辕犁的大B．耕索对曲辕犁拉力的竖直分力比对直辕犁的大C．曲辕犁匀速前进时，耕索对犁的拉力小于犁对耕索的拉力D．直辕犁加速前进时，耕索对犁的拉力大于犁对耕索的拉力【答案】B。
【解析】解：A、耕索对曲辕犁拉力的水平分力大小为F1＝Fsinα，耕索对直辕犁拉力的水平分力大小为F2＝Fsinβ，由于α＜β，则耕索对曲辕犁拉力的水平分力比对直辕犁拉力的水平分力小，故A错误；B、耕索对曲辕犁拉力的在竖直方向的分力大小为F1′＝Fcosα，耕索对直辕犁拉力的竖直方向分力大小为F2′＝Fcosβ，由于α＜β，则耕索对曲辕犁拉力的竖直方向的分力比对直辕犁拉力在竖直方向的分力大，故B正确；CD、无论曲辕犁匀速前进或直辕犁加速前进，耕索对犁的拉力与犁对耕索的拉力属于物体间的相互作用力，总是大小相等、方向相反，故CD错误。
2．（2020•浙江）如图是“中国天眼”500m口径球面射电望远镜维护时的照片。
为不损伤望远镜球面，质量为m的工作人员被悬在空中的氦气球拉着，当他在离底部有一定高度的望远镜球面上缓慢移动时，氦气球对其有大小为mg、方向竖直向上的拉力作用，使其有“人类在月球上行走”的感觉，若将人视为质点，此时工作人员（）A．受到的重力大小为mgB．受到的合力大小为mgC．对球面的压力大小为mgD．对球面的作用力大小为mg【答案】D。
【解析】解：A、工作人员的质量为m，则工作人员受到的重力为：G＝mg，故A错误；B、工作人员在球面上缓慢行走，处于平衡状态，合力为0，故B错误；C、工作人员站在的球面位置不水平，对球面的压力不等于，故C错误；D、球面对工作人员的作用力为F，由平衡条件得：+F＝mg，解得：，根据牛顿第三定律可得，工作人员对球面的作用力大小为F′＝F＝，故D正确。
取夺市安慰阳光实验学校专题07 受力分析 共点力的平衡1.学会进行受力分析的一般步骤与方法.2.掌握共点力的平衡条件及推论.3.掌握整体法与隔离法，学会分析动态平衡问题和极值问题． 1．受力分析 (1)概念把研究对象(指定物体)在指定的物理环境中受到的所有力都分析出来，并画出物体所受力的示意图，这个过程就是受力分析． (2)受力分析的一般顺序先分析重力，然后分析接触力(弹力、摩擦力)，最后分析其他力(电磁力、浮力等)．2．共点力作用下物体的平衡 (1)平衡状态物体处于静止或匀速直线运动的状态．(2)共点力的平衡条件：F 合＝0或者⎩⎪⎨⎪⎧F 合x ＝0F 合y ＝03．共点力平衡的几条重要推论(1)二力平衡：如果物体在两个共点力的作用下处于平衡状态，这两个力必定大小相等，方向相反．(2)三力平衡：如果物体在三个共点力的作用下处于平衡状态，其中任意两个力的合力一定与第三个力大小相等，方向相反．(3)多力平衡：如果物体受多个力作用处于平衡状态，其中任何一个力与其余力的合力大小相等，方向相反． 考点一 物体的受力分析 1．受力分析的基本步骤(1)明确研究对象——即确定分析受力的物体，研究对象可以是单个物体，也可以是多个物体组成的系统．(2)隔离物体分析——将研究对象从周围的物体中隔离出来，进而分析周围物体有哪些对它施加了力的作用．(3)画受力示意图——边分析边将力一一画在受力示意图上，准确标出力的方向，标明各力的符号． 2．受力分析的常用方法 (1)整体法和隔离法①研究系统外的物体对系统整体的作用力； ②研究系统内部各物体之间的相互作用力．(2)假设法在受力分析时，若不能确定某力是否存在，可先对其作出存在或不存在的假设，然后再就该力存在与否对物体运动状态影响的不同来判断该力是否存在．★重点归纳★受力分析（1）受力分析的基本思路（2）受力分析的思路和技巧进行受力分析应注意以下几个方面：①明确研究对象(可以是一个点、一个物体或一个系统等)．②按顺序找力(一“重”、二“弹”、三“摩擦”、四“其他”)．③画好受力图后，要检查，防止多力和少力．④受力分析口诀：地球周围受重力，绕物一周找弹力，考虑有无摩擦力，其他外力细分析，合力分力不重复，只画受力抛施力．⑤在受力分析的过程中，要注意题目给出的物理条件(如光滑——不计摩擦；轻物——重力不计；运动时空气阻力忽略等)．⑥只分析根据性质命名的力(如重力、弹力、摩擦力等)，不分析按效果命名的力(如下滑力、动力、阻力等)．★典型案例★如图所示，A和B两物块的接触面是水平的，A与B保持相对静止一起沿固定粗糙斜面匀速下滑，在下滑过程中B的受力个数为：（）A．3个B．4个C．5个D．6个【答案】B【解析】先以A为研究对象，分析受力情况：重力、B的竖直向上的支持力，B对A没有摩擦力，否则A不会匀速运动．再对B研究，B受到重力、A对B竖直向下的压力，斜面的支持力和滑动摩擦力，共4个力，B正确．【名师点睛】受力分析：把指定物体（研究对象）在特定物理情景中所受外力找出来，并画出受力图，这就是受力分析．受力分析通常要按照确定的顺序，以防止漏力、多力．第一步，锁定目标；第二步，列表：看看被分析物体周围有哪些物体；第三步，画出重力；第四步，考虑直接接触力，包括弹力和摩擦力；第五步，分析间接接触的力．如电场力、磁场力等★针对练习1★如图，质量m A＞m B的两物体A、B叠放在一起，靠着竖直墙面．让它们由静止释放，在沿粗糙面下落过程中，物体B的受力示意图是：（）A ．B ．C ．D ．【答案】A【解析】【名师点睛】本题关键先对整体受力分析，得到整体做自由落体运动，处于完全失重状态，故A与B间无弹力，最后再对B受力分析，得到其只受重力。
2022高考一轮复习课时跟踪训练受力分析共点力平衡一、单项选择（下列各题中四个选项中只有一个选项符合题意）1．一根轻质弹性绳的两端分别固定在水平天花板上相距80cm的两点上，弹性绳的原长也为80cm。
将一钩码挂在弹性绳的中点，平衡时弹性绳的总长度为100cm；再将弹性绳的两端缓慢移至天花板上的同一点，则弹性绳的总长度变为（弹性绳的伸长始终处于弹性限度内）（）A．92cm B．96cm C．100cm D．104cm2．如图所示，倾角θ＝30°的斜面体A静止在水平地面上，一根轻绳跨过斜面体顶端的小滑轮，绳两端系有质量均为m的小物块a、b，整个装置处于静止状态。
不计绳与滑轮间的摩擦重力加速度为g，则（）A．小物块b受到竖直向上的摩擦力作用mgB．小物块a受到沿斜面向下的摩擦力作用，大小为12C．斜面体A受到水平地面向左的摩擦力作用D．细绳对小滑轮的压力大小为mg3．如图所示，一个重为G的吊椅用轻绳AO、BO固定，绳AO、BO相互垂直，α > β，且两绳中的拉力分别为F A、F B，物体受到的重力为G，则（）A．F A一定大于GB．F A一定大于F BC．F A一定小于F BD．F A与F B大小之和一定等于G4．如图所示，质量为m B＝24 kg的木板B放在水平地面上，质量为m A＝22 kg的木箱A放在木板B上。
一根轻绳一端拴在木箱上，另一端拴在天花板上，轻绳与水平方向的夹角为θ＝37°。
已知木箱A与木板B之间的动摩擦因数μ1＝0.5。
现用水平向右、大小为200 N的力F将木板B从木箱A下面匀速抽出（sin 37°＝0.6，cos 37°＝0.8，重力加速度g取10m/s2），则木板B与地面之间的动摩擦因数μ2的大小为（）A．0.3B．0.4C．0.5D．0.65．如图所示，有两根立于水平地面上的竖直杆，将一根不能伸长的、柔软的轻绳的两端，分别系于竖直杆上不等高的两点a、b上，用一个光滑的动滑轮O悬挂一个重物后再挂在绳子上，达到平衡状态。
2023新考案一轮复习第二章第3讲受力分析共点力的平衡)(wd无答案)一、多选题(★★) 1. 如图所示，水平地面上的物体A，在斜向上的拉力F的作用下，向右做匀速运动，则下列说法中正确的是（）A．物体A可能只受到三个力的作用B．物体A一定受到四个力的作用C．物体A受到的滑动摩擦力大小为F cos θD．物体A对水平面的压力大小一定为F sin θ二、单选题(★★) 2. 如图所示，光滑竖直墙壁上有一颗钉子，分两次用长短不同的轻绳将同一个足球挂在该钉子上，足球分别静止在A、B两点；绳子拉力分别为T A和T B，墙对足球的支持力分别为F N A和F N B，则（）A．T A<T B，F NA<F NB B．T A>T B，F NA<F NBC．T A<T B，F NA>F NB D．T A>T B，F NA>F NB(★★) 3. 水上飞伞是一项锻炼勇气和毅力的水上娱乐活动。
快艇开动后，拖在快艇后面的空中飞伞，在风力和绳子牵引力的作用下升起，游客乘伞体验在空中飞翔的感觉。
下列各图中的点均表示游客，能正确反映飞伞载着游客在空中匀速飞行的是（）A．B．C．D．三、多选题(★) 4. 在固定的斜面上叠放A、B两物体，若在B物体上加一水平向右的推力F，两物体均静止，则B物体受力的个数为（）A．一定是6个B．可能是4个C．可能是5个D．可能是6个(★★) 5. 如图所示，在斜面上，木块A与B的接触面是水平的，绳子呈水平状态，两木块均保持静止。
则关于木块A和木块B可能的受力个数分别为（）A．2个和4个B．3个和4个C．4个和4个D．4个和5个四、单选题(★★) 6. 挂灯笼的习俗起源于1800多年前的西汉时期，已成为中国人喜庆的象征。
如图所示，由五根等长的轻质细绳悬挂起四个质量相等的灯笼，中间的细绳是水平的，另外四根细绳与水平面所成的角分别和。
关于和，下列关系式中正确的是（）A．B．C．D．(★★) 7. 体育器材室里，篮球摆放在如图所示的球架上.已知球架的宽度为，每个篮球的质量为，直径为，不计球与球架之间的摩擦，重力加速度为.则每个篮球对一侧球架的压力大小为（）A．B．C．D．(★★★) 8. 质量为的凹槽静止在水平地面上，内壁为半圆柱面，截面如图所示，为半圆的最低点，为半圆水平直径的端点。
2022年高考物理一轮复习考点优化训练专题05 受力分析共点力平衡一、单选题1．（5分）某种自动扶梯，无人乘行时运转很慢，当有人站上去后会先慢慢加速。
如下图所示，有一顾客乘这种扶梯下楼。
在电梯加速向下运行的过程中，她所受力的示意图是（）A．B．C．D．2．（5分）如图所示，A、B是质量比为1:2、都带正电的小球，用两根长分别为2L和L的绝缘轻绳系住后悬挂于天花板上的同一点O。
当系统平衡后，两根绳与竖直方向的夹角分别为α和β，则（）A．α>βB．α<βC．α=βD．不能确定3．（5分）如图所示，轻绳一端系在物体A上，另一端与套在粗糙竖直杆MN上的轻圆环B相连接。
用水平力F拉住绳子上的一点O，使物体A及轻圆环B静止在实线所示的位置。
现保持力F的方向不变，使物体A缓慢移到虚线所示的位置，这一过程中圆环B保持静止。
若杆对环的弹力为F N，杆对环的摩檫力为F f，OB段绳子的张力为F T，则在上述过程中（）A．F不变，F N减小B．F f不变，F T增大C．F f减小，F N不变D．F N减小，F T减小4．（5分）如图，悬挂甲物体的细线拴牢在一不可伸长的轻质细绳上O点处；绳的一端固定在墙上，另一端通过光滑定滑轮与物体乙相连。
甲、乙两物体质量相等。
系统平衡时，O点两侧绳与竖直方向的夹角分别为α和β。
若α=70°，则β等于（）A．45°B．55°C．60°D．70°5．（5分）2018年10月24日，号称世界最长的跨海大桥一港珠澳大桥正式开始运营通车，该大桥起于香港国际机场，终于珠海拱北口岸，全长55千米，初步实现一桥连三地的目的，为香港、澳门、珠海三地经济社会一体化创造了条件。
大桥部分路段采用斜拉桥，如图1所示。
其结构简化为如图2所示，其中A为主梁，B为索塔，C为斜拉索，B处于竖直方向，C与B之间的夹角为θ．下列说法不正确的是（）A．大桥的桥面受到斜拉索拉力的合力竖直向上B．θ越大，斜拉索所受拉力越小C．索塔所受斜拉索的拉力的合力的大小等于主梁的重力D．桥面上有车通行时与无车通行时相比较，斜拉索所受拉力更大6．（5分）如图所示，三条绳子的一端都系在细直杆顶端，另一端都固定在水平面上，将杆竖直紧压在地面上，若三条绳长度不同，下列说法正确的有（）A．三条绳中的张力都相等B．杆对地面的压力等于自身重力C．绳子对杆的拉力在水平方向的合力为零D．绳子拉力的合力与杆的重力是一对平衡力7．（5分）如图所示，一木块在垂直于倾斜天花板平面方向的推力F作用下处于静止状态，则物块的受力个数（）A．一定为2个B．一定为3个C．一定为4个D．可能2个也可能4个8．（5分）如图，一光滑小球静置在半圆柱体上，被一垂直于圆柱面的挡板挡住，设挡板跟圆心连线与底面的夹角为q，小球的半径忽略不计。
第08讲 受力分析 共点力平衡（模拟精练+真题演练）1．（2023·辽宁·模拟预测）如图甲所示，用瓦片做屋顶是我国建筑的特色之一。
铺设瓦片时，屋顶结构可简化为图乙所示，建筑工人将瓦片轻放在两根相互平行的檩条正中间，若瓦片能静止在檩条上。
已知檩条间距离为d ，以下说法正确的是（ ）A ．瓦片共受到4个力的作用B ．减小檩条的倾斜角度θ时，瓦片与檩条间的弹力变小C ．减小檩条的倾斜角度θ时，瓦片与檩条间的摩擦力变大D ．减小檩条间的距离d 时，瓦片可能会下滑【答案】D【详解】A ．瓦片受重力，两侧的支持力和两侧摩擦力，共5个力，故A 错误； B ．减小檩条的倾斜角度θ时，两弹力的合力等于cos mg θ，瓦片与檩条间的弹力变大，故B 错误；C ．瓦片与檩条间的摩擦力等于sin mg θ，减小檩条的倾斜角度θ时，摩擦力减小，故C 错误；D ．根据题图可知，两檩条对瓦片的弹力与垂直于檩条方向的夹角为α，有2cos cos N mg αθ=减小檩条间的距离d 时，夹角α变小，则瓦片与檩条间的弹力变小，最大静摩擦力变小，则瓦片可能会下滑，故D 正确。
故选D 。
2．（2023春·重庆渝中·高三重庆巴蜀中学校考）小黄是徒手爬楼高手，在网上拥有许多粉丝，被称为现实中的“蜘蛛侠”。
如图为他徒手利用两面直角相关的墙角靠摩擦爬上墙壁的图片。
当他双脚离开直角墙面，仅用双手将自己稳定在空中，此时关于他的受力分析可能正确的是（）A．B．C．D．【答案】D【详解】依题意，当人双脚离开直角墙面，仅用双手将自己稳定在空中时，每面墙壁给人每只手的弹力均垂直墙壁指向外面，根据对称性可知墙面对人每只手的弹力大小相等，且两弹力相互垂直，根据平行四边形定则可知两弹力的合力垂直墙角竖直线指向外，所以人所受弹力与重力的合力向外倾斜，由平衡条件可得，人手所受两面直角墙壁的摩擦力的合力应向内倾斜，综上所述，故选D。
第八讲 受力分析 共点力的平衡考点一 物体的受力分析1.力学中的五种力2.受力分析(1)把指定物体(研究对象)在特定的物理环境中受到的所有外力都找出来，并画出受力示意图的过程。
(2)一般步骤3.整体法与隔离法整体法隔离法概念将加速度相同的几个物体作为一个整体来分析的方法将研究对象与周围物体分隔开来分析的方法选用原则研究系统外的物体对系统整体的作用力或系统整体的加速度研究系统内物体之间的相互作用力B【典例1】 (2021·1月湖南普高校招生适应性考试)如图，一根质量为m 的匀质绳子，两端分别固定在同一高度的两个钉子上，中点悬挂一质量为M 的物体。
系统平衡时，绳子中点两侧的切线与竖直方向的夹角为α，钉子处绳子的切线方向与竖直方向的夹角为β，则( )【变式1】 [2020·天津市东丽区等级考试模拟(三)]如图所示，水平面上的P、Q两物块的接触面水平，二者叠在一起在作用于Q上的水平恒定拉力F的作用下向右做匀速运动，某时刻撤去力F后，二者仍能不发生相对滑动。
关于撤去F前后Q的受力个数的说法正确的是( )A.撤去F前6个，撤去F后瞬间5个B.撤去F前5个，撤去F后瞬间5个C.撤去F前5个，撤去F后瞬间4个D.撤去F前4个，撤去F后瞬间4个解析 撤去F前，物体Q受到：重力、地面的支持力、P对Q的压力、地面对Q 的摩擦力和力F共5个力的作用；撤去F后的瞬间，两物体做减速运动，此时Q受力：重力、地面的支持力、P对Q的压力、地面对Q的摩擦力和P对Q的摩擦力，共5个力作用，选项B正确。
BC考点二 静态平衡问题1.共点力平衡(1)平衡状态：物体静止或做匀速直线运动。
(2)平衡条件：F合＝0或F x＝0，F y＝0。
(3)常用推论①若物体受n个作用力而处于平衡状态，则其中任意一个力与其余(n－1)个力的合力大小相等、方向相反。
②若三个不共线的共点力合力为零，则表示这三个力的有向线段首尾相接组成一个封闭三角形。
