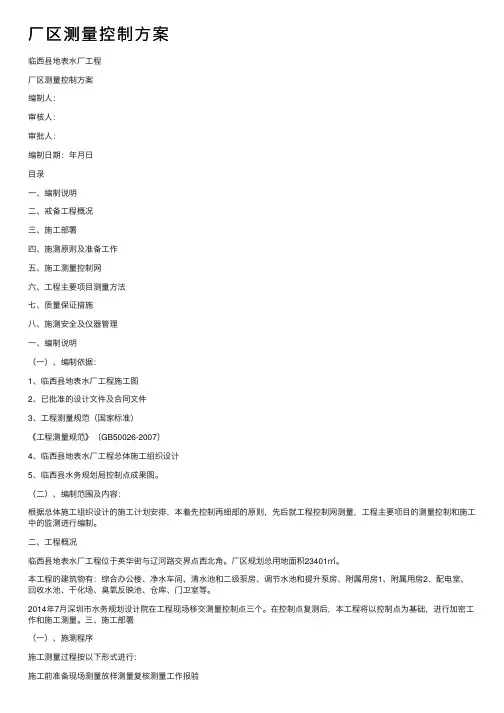

临西县地表水厂工程
厂区测量控制方案
编制人:
审核人:
审批人:
编制日期:年月日
目录
一、编制说明
二、戒备工程概况
三、施工部署
四、施测原则及准备工作
五、施工测量控制网
六、工程主要项目测量方法
七、质量保证措施
八、施测安全及仪器管理
一、编制说明
(一)、编制依据:
1、临西县地表水厂工程施工图
2、已批准的设计文件及合同文件
3、工程测量规范(国家标准)
《工程测量规范》(GB50026-2007)
4、临西县地表水厂工程总体施工组织设计
5、临西县水务规划局控制点成果图。
(二)、编制范围及内容:
根据总体施工组织设计的施工计划安排,本着先控制再细部的原则,先后就工程控制网测量,工程主要项目的测量控制和施工中的监测进行编制。
二、工程概况
临西县地表水厂工程位于英华街与辽河路交界点西北角。厂区规划总用地面积23401㎡。
本工程的建筑物有:综合办公楼、净水车间、清水池和二级泵房、调节水池和提升泵房、附属用房1、附属用房2、配电室、回收水池、干化场、臭氧反映池、仓库、门卫室等。
2014年7月深圳市水务规划设计院在工程现场移交测量控制点三个。在控制点复测后,本工程将以控制点为基础,进行加密工作和施工测量。
三、施工部署
(一)、施测程序
施工测量过程按以下形式进行:
施工前准备现场测量放样测量复核测量工作报验
报验合格进入施工工序
(二)、施工测量组织工作
根据项目部总体组织框架,项目技术部由专业测量人员成立测量小组,各成员分工如下:
测量负责人()负责组织日常测量工作,检查复核测量成果。
测量组组长()负责落实每日的测量工作,复核测量成果。
测量员()现场施工测量一小组小组长,完成分配的测量工作
测量员()现场施工测量二小组小组长,完成分配的测量工作
测量员()测量一小组成员,协助配合完成测量作业
测量员()测量二小组成员,协助配合完成测量作业
测量组负责人对施测组全体人员进行详细的图纸交底及方案交底,明确分工,所有施测的工作进度及逐日安排,根据项目的总体进度计划进行安排。保证工程所需要的测量定位。
四、施测原则及准备工作
(一)、施测原则
1、根据招标文件及业主的要求进行施工测量工作。
2、严格执行测量规范;遵守先整体后局部的工作程序,先确定平面控制网,后以控制网为依据,进行各细部的定位放线。
3、必须严格审核测量原始数据的准确性,坚持测量放线与计算工作同步校核的工作方法。
4、定位工作执行自检、互检合格后再报检的工作制度。
5、测量方法要简捷,仪器使用要熟练,在满足工程需要的前提下,力争做到省工省时省费用。
6、明确为工程服务,按图施工,质量第一的宗旨。紧密配合施工,发扬团结协作、实事求是、认真负责的工作作风。
(二)、准备工作
1、熟悉招标文件对测量工作的各项要求。对业主移交的精密控制点现场位置进行熟悉。施测人员对本项目使用的各种测量仪器的操作及性能进行掌握。
2、全面了解设计意图,认真熟悉与审核施工图纸。施测人员通过对总平面图和设计说明的学习,了解工程总体布局,工程特点,周围环境,建筑物的位置及坐标。其次了解现场测量坐标与建筑物的关系,水准点的位置和高程以及首层±0.000的绝对标高。在了解总图后认真学习建筑施工图,及时校对建筑物的平面、立面、剖面的尺寸、形状、构造,它是整个工程放线的依据。在熟悉图纸时,着重掌握轴线的尺寸、层高,对比基础,楼层平面,建筑、结构几者之间轴线的尺寸,查看其相关之间的轴线及标高是否吻合,有无矛盾存在。
3、测量仪器的选用。
测量中所用的仪器和钢尺等器具,根据招标文件,送具有关仪器检定资质的检测部门进行检定,检定合格后方可投入使用。
现场测量仪器一览表
五、施工测量控制网
(一)控制点布设原则
1、控制点应先从整体考虑,形成的控制网能覆盖整个施工区域,遵循先整体、后局部、高精度控制低精度的原则。
2、控制点布设以建设方提供的点位为基准,先复核测量,再根据施工范围进行加密布置控制点。
3、控制点选点应在通视条件良好、安全、易保护的地方。
(二)施工测量控制网布设
施工测量控制网由平面控制网和高程控制网组成,本工程的控制点均测有坐标和高程,两网合并,形成一个共同的控制区域。临西县水务规划局已移交了三个控制点,并在施工范围外,这就保证了施工过程中点位不会被破坏。其中辽河路与榆阳街、英华街交叉口各一点,英华街上松花江路与辽河路中段一点。三个控制点均提供了坐标和高程。
我部首先对移交的控制点进行复核测量。根据规范和设计要求,控制点按导线一级和水准四等进行复测。根据现场勘测,三个控制点存在彼此不通视的问题,复测导线必须中间加点,为提高加密点的精度,本工程导线复测与控制点加密合并一起进行。在导线测量过程中,中间加入1个转点ZD1形成闭合导线,水准测量过程中,中间加入一个转点ZD2。
导线观测技术要求依据中华人民共和国国家标准《工程测量规范(GB50026-2007)》表3.3.1。
导线测量的主要技术要求
水准观测技术要求依据中华人民共和国国家标准《工程测量规范(GB50026-2007)》表4.2.1。
水准测量的主要技术要求
(三)厂区控制点数据及埋设保护措施
根据临西县水务规划局提供的测量控制点数据,进行了控制点的复测和加密工作,具体数据如下表:
