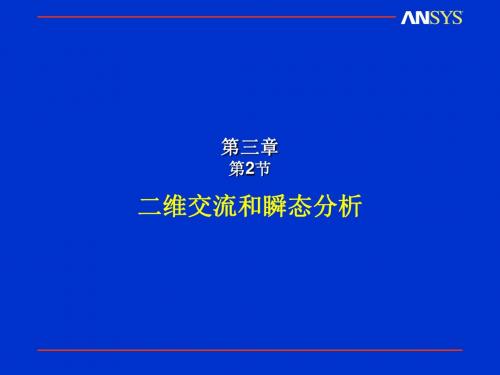

第三章
第2节
二维交流和瞬态磁场分析
电路单元应用
• 问题描述 – 电路由如下组成: • 10 Ω 电阻 • 50 mH 电感器 • 2μf 电容器 – 电压源 • 24 伏（峰值） • 1000 Hz 频率 分析顺序 – 建模 – 进行模拟 – 后处理 • 电流 • 功率
2 μf 电容器
•
24 伏电压源
变压器有 限元区
首先，鼠标选 取起始节点
最后，鼠标点取 电路单元的偏置 位置
其次，鼠标选 取终止节点
3.2-32
• 第三个位置选取后输入:
电路单元标志号
峰值（电压）
• 选择 OK
相位角（度）
注: 完成此窗口后，才显示实际电路单元
3.2-33
建初极线圈
• 建立绞线圈单元(SCE) ，将plane53单元构成的线圈截面与独立电压源（ IVS）相连接 .. Circuit>strnd coil -
鼠标第三次 选取
鼠标第一次选 取将SCE 连 接到RES
• 采用与前面定义过的绞线 圈相同的数据
• 选择 OK
3.2-37
• 每个独立回路必须约束VOLT 自由度 Preproc>loads>apply-electric-boundary>-voltage-on nodes • • • • 每个独立回路选一个节点 选择OK 窗口输入“0” 选择OK
3.2-5
鼠标点取的第一位置，为单元的 I 节点
鼠标点取的第三位置，以确定单元 的定位
鼠标点取的第二位置，为单元的 J 节点
3.2-6
• 一旦鼠标点取完三个位置，程序弹出一个 对话框以输入 IVS的参数 V4
识别号 电压幅值 (峰值)， 不是均方根值 相位角 (度)
• 选择 OK
3.2-7
•
建电阻器 – .. Circuit>resistor – 当选择第二个位置时，双击鼠标，使其同时也 成为第三个位置 – 这并不必须完全点取在同一个位置，电路建模 器会自动捕捉到已存在的节点
• 选择 OK
电感值 (H)
3.2-9
•
建电容器 – .. Circuit>capacitor – 当选择第二个位置时，双击鼠标，使其 同时也成为第三个位置 – 这并不必须完全点取在同一个位置，电 路建模器会自动捕捉到已存在的节点
鼠标点取的 第二点
鼠标点取 的第一点
识别号
• 选择 OK
电容值 (farads)
•
在选取框内选择Pick ALL （由于前面选了APPLY）
次极耦合
设置号唯一
• 选择OK
3.2-42
• 铁芯外边加通量平行边界条件 Preproc>loads>apply>boundary>flux par’l on lines • 选择OK
注：线段颜色变亮
3.2-43
• •
进行模拟，进入求解器 Solu>new analysis [HARMONIC] 设置模拟频率 Solu>time/frequenc>freq&substps
• 选择 APPLY (输入次极线圈数据)
3.2-30
•
在实常数组2中输入次极线圈数据
• 选择 OK
3.2-31
建电路单元
• • 工作平面处于屏幕中心 Preproc>create>circuit>center WP 建初极独立电压源IVS .. Circuit>indp vltg src>AC/DC harmonic
磁路 不同颜色表示不同材料
3.2-17
次极 空气隙
初极
•
分析过程 – 利用对称性 – 模拟次极短路情况 – 建立电路模型 • 实常数设置 • 耦合 – 进行交流分析 – 后处理 • 电流 • 功率
3.2-18
•
物理区域描述 – 铁区 • 导磁 • 叠片铁芯，无须考虑集肤效应 – 线圈区 • 绞线圈 (无集肤效应) • 导电率随温度的增加而增加 – 初极 • 由独立电压源（ IVS）驱动
全部边线通量平行
– 次极
• 短路
3.2-19
• •
