电气控制与plc试题及答案电气控制是现代工业中基础而重要的领域，它涉及到电路、传感器、执行器、自动化控制等。
PLC（可编程逻辑控制器）作为电气控制的核心部件之一，承担着各种工业设备的自动化控制任务。
本文将介绍一些电气控制与PLC方面的试题，并提供详细的答案解析。
第一部分：选择题1. 以下哪个是电气控制系统中常用的传感器类型？A. 电子开关B. 光电传感器C. 压力传感器D. 所有选项都是答案：D。
电气控制系统中常用的传感器类型包括电子开关、光电传感器和压力传感器等。
2. 下面哪个元器件在电气控制电路中通常用于开关或保护电路？A. 电容器B. 电感器C. 二极管D. 继电器答案：D。
继电器在电气控制电路中常用于开关或保护电路。
3. PLC主要用于什么类型的控制？A. 数字控制B. 模拟控制C. 逻辑控制D. 所有选项都是答案：C。
PLC主要用于逻辑控制，通过运算、判断和逻辑运算实现对工业设备的控制。
4. PLC的输入和输出可以是数字信号，也可以是模拟信号。
这种说法是否正确？A. 正确B. 错误答案：B。
PLC的输入和输出主要是数字信号，但也可以通过模拟输入/输出模块实现对模拟信号的处理。
5. PLC的编程语言主要有以下哪些？A. LD（梯形图）B. SFC（顺序功能图）C. FBD（功能块图）D. 所有选项都是答案：D。
PLC的主要编程语言包括LD（梯形图）、SFC（顺序功能图）和FBD（功能块图）等。
第二部分：简答题1. 请简要解释电气控制系统的组成和工作原理。
电气控制系统由电源、传感器、控制器和执行器组成。
其中，传感器感知被控对象的状态，将其转换为电信号；控制器接收传感器信号，通过运算、判断和逻辑运算得出控制信号；执行器接收控制信号，执行相应的动作，实现对被控对象的控制。
2. 请简述PLC的优点及应用领域。
PLC具有编程灵活、可扩展性强、稳定可靠等优点。
它广泛应用于工业自动化领域，如生产线控制、机械设备控制、交通信号控制等。
电气控制与PLC理论考试试卷整理（带答案）一、填空题（将正确答案填入下列空白处，每题1分，共10分）1、电磁机构由吸引线圈、、衔铁等几部分组成。
2、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和等部分组成。
3、交流接触器的触点系统分为主触头和，用来直接接通和分断交流主电路和控制电路。
4、热继电器是利用流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。
5、熔断器主要作为电路的保护元件。
6 、触头的接触形式有：、线接触、面接触。
7、电气控制系统中常用的保护环节有保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。
8、PLC的基本结构由CPU、、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
9、PLC的软件由系统程序和两大部分组成。
10、PLC常用的编程语言有：、指令表、高级语言。
二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）1、判断交流或直流接触器的依据是：（）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2、用于使自动空气开关远距离断开电路的是：（）A、过电流脱扣器B、欠电压脱扣器C、分励脱扣器D、自由脱扣器3、电磁机构中，吸引线圈的作用是：（）A、将电能转化成磁场能量B、将磁场能转化成电能4、熔断器作为短路保护的电器，它是（）于被保护电路中的。
A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点6、下述对PLC存储器描述错误的是：（）A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序7、分析电气原理图的基本原则是：（）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路8、自动空气开关的电气符号是：（）A、SBB、QFC、FRD、FU9、下列对PLC软继电器的描述，正确的是：（）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确10、ST指令的作用是：（）A、用于单个常开触点与母线连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接四、问答题（每题10分，共３0分）1、既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?2、写出下面梯形图的程序语句。
《电气控制与PLC》课程习题集一、填空题11.电磁机构中，吸引线圈的作用是（）。
2.用来分断或接通主电路的是交流接触器的（）。
3.电磁机构由（）、铁心、衔铁等几部分组成。
4.接触器用于远距离频繁地接通或断开交直流（）及大容量控制电路的一种自动开关电器。
5.把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是（）。
6.交流接触器的触点系统分为（）和辅助触点，用来直接接通和分断交流主电路和控制电路。
7.电气控制系统中常用的保护环节有（）保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护等。
8.当电动机容量较大，起动时产生较大的（），会引起电网电压下降，因此必须采用降压起动的方法。
9.电动机连续转动与点动控制区别的关键环节是（）触头是否接入。
10. PLC采用（）的工作方式。
11.通常把内部存储器又称为（）。
12. PLC的运算和控制中心是（）。
13.具有自己的CPU和系统的模块称为（）。
14. S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为（）。
15. PLC运行时总是ON的特殊存储器位是（）。
16.字移位指令的最大移位位数为（）。
17.在第一个扫描周期接通可用于初始化子程序的特殊存储器位是（）。
18.把一个实数转换为一个双字整数值的ROUND指令，它的小数部分采用（）原则处理。
19.高速计数器HC的寻址格式是（）。
20.子程序可以嵌套，嵌套深度最多为（）层。
二、综合设计题21.画出三相笼型异步电动机单向反接制动的主电路及控制电路。
22.设计三相笼型异步电动机的正反转控制线路，要求有必要的保护环节（包括主回路和控制回路）。
23.两台电动机M1和M2，要求：（1）M1启动后，延时一段时间后M2再启动。
（2）M2启动后，M1立即停止。
根据以上要求，设计其电气控制线路（包括主电路和控制电路）。
24.画出一台电动机Y—△降压启动控制的电路图，要求有必要的保护环节（包括主回路和控制回路）。

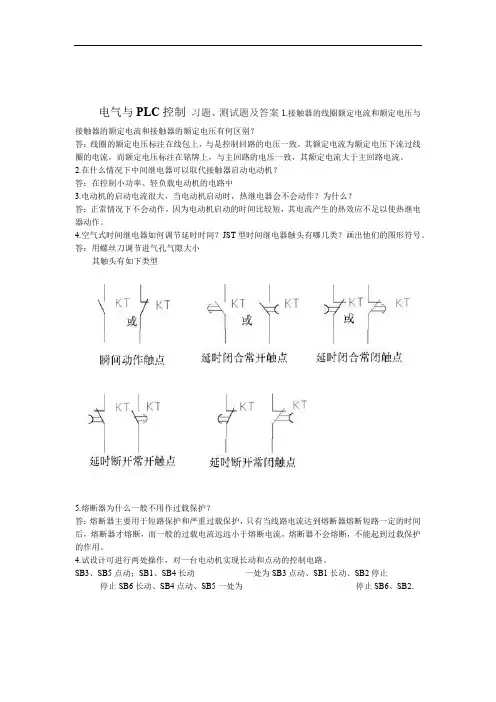

电气与PLC控制习题、测试题及答案1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。
2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。
4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。
答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止停止SB6长动、SB4点动、SB5一处为停止SB6、SB2．5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②。
KM、M启动SB、SBKM、M启动，、21221 1总停停M ,SB MSB停，SB534125.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s后，电动机全部停止运行。
7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB和SB控制电动机M的起停12②按下停止按钮SB时，应使接触器KM断电释放，接触器KM进行能耗制动。
电气控制及PLC模拟试卷一、选择题（每题1分，共5分）1.PLC的全称是什么？A.可编程逻辑控制器B.可编程控制器C.可编程逻辑计算器D.可编程逻辑计算机2.下列哪种编程语言不属于PLC的编程语言？dderDiagram（梯形图）B.FunctionBlockDiagram（功能块图）C.C语言D.StructuredText（结构化文本）3.下列哪种设备不属于电气控制设备？A.继电器B.接触器C.传感器D.变频器4.下列哪种PLC输入模块类型用于模拟信号输入？A.数字输入模块B.模拟输入模块C.数字输出模块D.模拟输出模块5.下列哪种编程语言在PLC中应用最广泛？dderDiagram（梯形图）B.FunctionBlockDiagram（功能块图）C.StructuredText（结构化文本）D.SequentialFunctionChart（顺序功能图）二、判断题（每题1分，共5分）1.PLC是一种通用的工业控制计算机。
（）2.继电器在PLC控制系统中主要用于实现逻辑控制功能。
（）3.电气控制及PLC技术只能应用于工业生产领域。
（）4.在PLC控制系统中，输入模块和输出模块可以互换使用。
（）5.PLC编程语言中，LadderDiagram（梯形图）是最直观、最容易理解的编程语言。
（）三、填空题（每题1分，共5分）1.PLC的英文全称是______。
2.在PLC控制系统中，______用于实现逻辑控制功能。
3.PLC的编程语言包括LadderDiagram（梯形图）、FunctionBlockDiagram（功能块图）、StructuredText（结构化文本）和______。
4.PLC的输入模块和输出模块分别用于接收和输出______信号。
5.在PLC控制系统中，______用于实现电气控制设备的启停、正反转等控制功能。
四、简答题（每题2分，共10分）1.简述PLC的工作原理。
2.请列举三种常用的PLC编程语言。
电气与PLC控制习题、测试题及答案1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。
2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。
4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。
答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②SB 1、KM1、M 1 启动，SB2、KM 2、M 2启动 。
SB 3停M 1，SB 4停M 2 ,SB 5 总停5.设计一个控制电路，要求第一台电动机启动10S 后，第二台电动机自行起动，运行10s 后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s 后，电动机全部停止运行。
7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB 2和SB 1控制电动机M 的起停②按下停止按钮SB 1时，应使接触器KM 1断电释放，接触器KM 2通电运行，进行能耗制动。

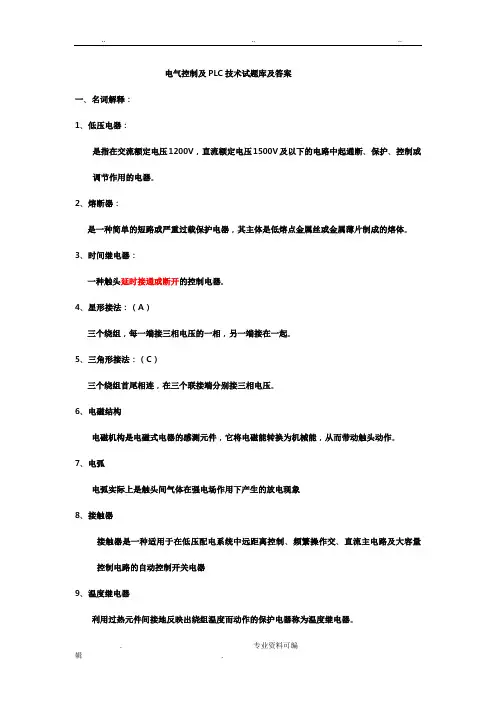

电气控制及PLC技术试题库及答案一、名词解释：1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
3、时间继电器：一种触头延时接通或断开的控制电器。
4、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。
5、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。
6、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
7、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象8、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器9、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
10、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成11、变极调速：（A）异步电动机调速中，改变定子极对数的调速方法。
12、变频调速：（C）异步电动机调速中，改变电源频率的调速方法。
二、填空：1、常用的低压电器是指工作电压在交流(1200)V以下、直流(1500)V以下的电器。
2、熔断器是由(熔体和熔管)两部分组成的。
4、时间继电器是一种触头(延时接通或断开)的控制电器。
5、一般速度继电器的动作转速为( 120 )r/min，复位转速为( 100 )r/min。
6、双速电动机的定子绕组在低速时是( 三角型)联结，高速时是( 双星型)联结。
7、通常电压继电器( 并)联在电路中，电流继电器( 串)联在电路中。
9、电气原理图设计的基本方法有（经验设计法）、（逻辑设计法）两种。
11、电气控制系统图分为（电气原理图）（电气安装接线图）和（电气元件布置图）三类。
12、三相异步电动机常用的电气制动方法有（反接制动）和（能耗制动）。
13、接触器的额定电压是指（主触头）上的额定电压。

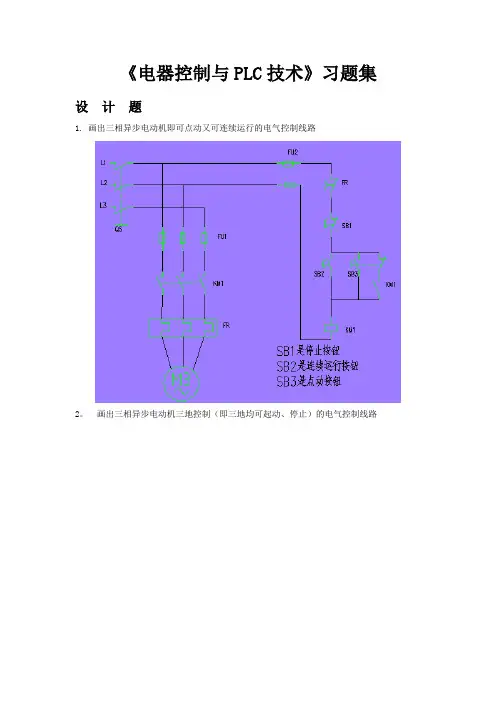

《电器控制与PLC技术》习题集设计题1. 画出三相异步电动机即可点动又可连续运行的电气控制线路2。
画出三相异步电动机三地控制（即三地均可起动、停止）的电气控制线路3．为两台异步电动机设计主电路和控制电路，其要求如下:⑴两台电动机互不影响地独立操作启动与停止；⑵能同时控制两台电动机的停止；⑶当其中任一台电动机发生过载时，两台电动机均停止4．试将以上第3题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序5. 试设计一小车运行的继电接触器控制线路，小车由三相异步电动机拖动，其动作程序如下:⑴小车由原位开始前进，到终点后自动停止；⑵在终点停留一段时间后自动返回原位停止；⑶在前进或后退途中任意位置都能停止或启动6。
试将以上第5题的控制线路的功能改由PLC控制,画出PLC的I/O端子接线图，并写出梯形图程序7。
试设计一台异步电动机的控制电路要求：1）能实现启、停的两地控制；2）能实现点动调整；3）能实现单方向的行程保护；4）要有短路和过载保护8. 试设计一个工作台前进--退回的控制线路工作台由电动机M拖动，行程开关SQ1、SQ2分别装在工作台的原位和终点要求：1)能自动实现前进—后退—停止到原位；2）工作台前进到达终点后停一下再后退；3)工作台在前进中可以立即后退到原位；4)有终端保护9。
有两台三相异步电动机M1和M2，要求:1） M1启动后，M2才能启动；2) M1停止后，M2延时30秒后才能停止;3） M2能点动调整试作出PLC输入输出分配接线图，并编写梯形图控制程序10. 设计抢答器PLC控制系统控制要求：1)抢答台A、B、C、D，有指示灯，抢答键2）裁判员台，抢答指示灯,开始抢答按键，复位按键3）抢答时，有2S声音报警11.设计两台电动机顺序控制PLC系统控制要求：两台电动机相互协调运转，M1运转10S，停止5S，M2要求与M1相反，M1停止M2运行,M1运行M2停止，如此反复动作3次，M1和M2均停止12．设计PLC三速电动机控制系统控制要求:启动低速运行3S，KM1,KM2接通；中速运行3S，KM3通（KM2断开）；高速运行KM4,KM5接通(KM3断开)13.设计交通红绿灯PLC控制系统控制要求：1）东西向:绿5S,绿闪3次,黄2S；红10S 2)南北向:红10S,绿5S，绿闪3次，黄2S14．设计彩灯顺序控制系统控制要求：1） A亮1S,灭1S；B亮1S，灭1S; 2) C亮1S，灭1S；D亮1S,灭1S 3） A、B、C、D亮1S,灭1S4）循环三次15．设计电动机正反转控制系统控制要求：正转3S，停2S，反转3S，停2S,循环3次16．用PLC对自动售汽水机进行控制，工作要求：１）此售货机可投入１元、２元硬币，投币口为ＬＳ１，ＬＳ２；２）当投入的硬币总值大于等于６元时，汽水指示灯Ｌ１亮，此时按下汽水按钮ＳＢ,则汽水口Ｌ２出汽水１２秒后自动停止３)不找钱，不结余，下一位投币又重新开始请：A、设计I/O口，画出PLC的I/O口硬件连接图并进行连接；B、画出状态转移图或梯形图；17．设计电镀生产线PLC控制系统.控制要求：1)SQ1-SQ4为行车进退限位开关，SQ5—SQ6为上下限为开关2）工件提升至SQ5停，行车进至SQ1停，放下工件至SQ6,电镀10S,工件升至SQ5停，滴液5S，行车退至SQ2停，放下工件至SQ6,定时6S,工件升至SQ5停，滴液5S，行车退至SQ3停,放下工件至SQ6，定时6S，工件升至SQ5停，滴液5S，行车退至SQ4停，放下工件至SQ6 3）完成一次循环18．有一3台皮带运输机传输系统，分别用电动机M1、M2、M3带动，控制要求如下：按下起动按钮,先起动最末一台皮带机M3，经5S后再依次起动其它皮带机正常运行时，M3、M2、M1均工作按下停止按钮时，先停止最前一台皮带机M1，待料送完毕后再依次停止其它皮带机1）写出I/O分配表; 2）画出梯形图图19。

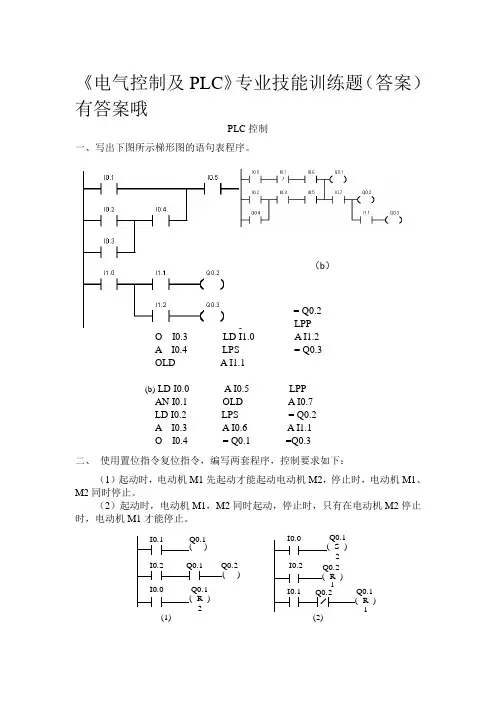

《电气控制及PLC 》专业技能训练题（答案） 有答案哦PLC 控制一、写出下图所示梯形图的语句表程序。
（b ）(a) LD I0.1 A I0.5 = Q0.2LD I0.2 = Q0.1 LPP O I0.3 LD I1.0 A I1.2 A I0.4 LPS = Q0.3 OLD A I1.1(b) LD I0.0 A I0.5 LPPAN I0.1 OLD A I0.7 LD I0.2 LPS = Q0.2 A I0.3 A I0.6 A I1.1 O I0.4 = Q0.1 =Q0.3二、 使用置位指令复位指令，编写两套程序，控制要求如下：（1）起动时，电动机M1先起动才能起动电动机M2，停止时，电动机M1、M2同时停止。
（2）起动时，电动机M1，M2同时起动，停止时，只有在电动机M2停止时，电动机M1才能停止。
I0.1( )Q0.1I0.2Q0.1( )Q0.2I0.0Q0.12( R )I0.0Q0.12( S )I0.2Q0.2( R )1I0.1Q0.2( R )Q0.11(1)(2)三、画出Q0.0的波形图。
（程序实现二分频）I0.0Q0.0四、设计满足下图所示时序图的梯形图。
( )( )I0.0T37Q0.0Q0.0Q0.0T37INPTTONT37I0.1Q0.1Q0.140( )Q0.0I0.0Q0.0Q0.1( )Q0.1I0.1Q0.1T37题5—2T37IN TONPT70Q0.1I0.1五、按钮I0.0按下后，Q0.0变为1状态并自保持，I0.1输入3个脉冲后，（用I0.0.I0.0.I0.1.Q0.0.Q0.17s.I0.1.Q0.0.Q0.1.I0.04sC1计数），T37开始定时，5S 后，Q0.0变为0状态，同时C1被复位，在可编程控制器刚开始执行用户程序时，C1也被复位，设计出梯形图。
( )I0.0T37Q0.0Q0.0I0.1SM0.1Q0.03C1CUR PV C1T37IN TONPT 50六、使用顺序控制结构，编写出实现红、绿信号灯循环显示程序(要求循环间隔时间为2S),并画出该程序设计的功能流程图。
《电气控制与P L C》试题(一)1、填空题（每空1 分，共20分）1、常用的主令电器有__________和____________等。
2、交流接触器的灭弧一般采用___电动力吹弧___________、____栅片灭弧________和___磁吹灭弧___________等，直流接触器采用__________灭弧的方式。
3、三相笼型异步电动机常用的降压起动方法有_____反接制动_______、________________和___能耗制动____________等。
4、桥式起重机中实现电动机短路保护，通常采用______________。
5、为使变速时齿轮易于啮合，X62W铣床中设置了________________控制线路。
6、 PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括___________、_____________、____________三个阶段。
7、 说明下列指令意义。
MC 主控指令 ORB RET LDMPS RST二、选择题（每题2 分，共20 分）1、由于电弧的存在，将导致_______。
A、电路的分断时间缩短；B、电路的分断时间加长；C、电路的分断时间不变；D、分断能力不变。
2、在控制线路中，如果两个动合触点串联，则它们是_________关系。
A、或逻辑；B、与逻辑；C、非逻辑；D、与非逻辑。
3、下列软元件中，属于字、位混合的元件是______。
A、X；B、M；C、T ；D、Y。
4、操作数K3Y0表示________。
A、Y0~Y12组成3个4位组；B、Y0~Y12组成4个3位组；C、Y0~Y13组成3个4位组；D、Y0~Y13组成4个3位组。
5、下列指令使用正确的是_____。
A、OUT X0；B、MC M100；C、 SET Y0；D、OUT T06、下列电器中不能实现短路保护的是_________。
A.熔断器；B.过电流继电器；C.热继电器；D.低压断路器7、对于接触器触点过热原因不正确的说法是_______。
电气控制及PLC技术试题库及答案一、名词解释：1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、熔断器：是一种简单的短路或严重过载保护电器,其主体是低熔点金属丝或金属薄片制成的熔体.3、时间继电器:一种触头延时接通或断开的控制电器。
4、星形接法：（A)三个绕组，每一端接三相电压的一相，另一端接在一起。
5、三角形接法：（C）三个绕组首尾相连,在三个联接端分别接三相电压。
6、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
7、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象8、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器9、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
10、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成11、变极调速:（A）异步电动机调速中,改变定子极对数的调速方法.12、变频调速：（C）异步电动机调速中，改变电源频率的调速方法。
二、填空：1、常用的低压电器是指工作电压在交流（1200）V以下、直流（1500）V以下的电器。
2、熔断器是由(熔体和熔管)两部分组成的.4、时间继电器是一种触头（延时接通或断开）的控制电器。
5、一般速度继电器的动作转速为（ 120 ）r/min，复位转速为( 100 ）r/min。
6、双速电动机的定子绕组在低速时是（三角型）联结，高速时是( 双星型）联结。
7、通常电压继电器（并)联在电路中,电流继电器（串）联在电路中。
9、电气原理图设计的基本方法有（经验设计法)、（逻辑设计法）两种。
11、电气控制系统图分为（电气原理图）(电气安装接线图）和（电气元件布置图）三类。
12、三相异步电动机常用的电气制动方法有(反接制动）和( 能耗制动）。
13、接触器的额定电压是指（主触头）上的额定电压。
电气控制及PLC试题库和答案电气控制及PLC技术试题库及答案一、名词解释：1.低压电器是指在交流额定电压1200V、直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2.熔断器是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
3.时间继电器是一种触头延时接通或断开的控制电器。
4.星形接法：三个绕组，每一端接三相电压的一相，另一端接在一起。
5.三角形接法：三个绕组首尾相连，在三个联接端分别接三相电压。
6.电磁结构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
7.电弧实际上是触头间气体在强电场作用下产生的放电现象。
8.接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器。
9.温度继电器是利用过热元件间接地反映出绕组温度而动作的保护电器。
10.电气控制系统是由电气控制元器件按一定要求连接而成。
11.变极调速是异步电动机调速中，改变定子极对数的调速方法。
12.变频调速是异步电动机调速中，改变电源频率的调速方法。
二、填空：1.常用的低压电器是指工作电压在交流1200V以下、直流1500V以下的电器。
2.熔断器是由熔体和熔管两部分组成的。
4.时间继电器是一种触头延时接通或断开的控制电器。
5.一般速度继电器的动作转速为120r/min，复位转速为100r/min。
6.双速电动机的定子绕组在低速时是三角型联结，高速时是双星型联结。
7.通常电压继电器并联在电路中，电流继电器串联在电路中。
9.电气原理图设计的基本方法有经验设计法、逻辑设计法两种。
11.电气控制系统图分为电气原理图、电气安装接线图和电气元件布置图三类。
12.三相异步电动机常用的电气制动方法有反接制动和能耗制动。
13.接触器的额定电压是指主触头上的额定电压。
15.三相异步电动机常用的电气起动方法有全压起动和减压起动。
16.熔体为一次性使用元件，再次工作必须更换熔体。
《电气控制与PLC》课程习题第1章习题1-1 试述单相交流电磁铁短路环的作用。
1-2 低压电器常用的灭弧方法有那些？1-3 试比较刀开关与负荷(铁壳)开关的差异及各自的用途。
1-4 选择接触器时，主要考虑交流接触器的那些主要额定参数？1-5 两个110V的交流接触器同时动作时，能否将其两个线圈串联接到220V电路上?为什么？1-6 中间继电器与交流接触器有什么差异？在什么条件下中间继电器也可以用来启动电动机？1-7画出断电延时时间继电器电磁线圈和各种延时触点的图形和文字符号。
1-8 热继电器主要由哪几部分电气符号？用途与熔断器是否相同？直流电机的保护电路能否使用热继电器？1-9 空气式时间继电器的延时时间如何调节？JS7-A型时间继电器触头有哪几类？1-10试比较交流接触器线圈通电瞬间和稳定导通电流的大小，并分析其原因。
1-11 组合开关与万能转化开关的结构有何异同？各有什么用途？1-12 叙述熔断器的额定电流和熔体额定电流的不同之处。
1-13 过流继电器能否用于绕线式交流异步电动机的过载和短路保护？鼠笼式交流异步电机的过载和短路保护使用过流继电器吗？为什么？1-14 两台电动机不同时起动，一台电动机额定电流为14.8A，另一台电动机额定电流为6.47A，试选择同时对两台交流电机进行短路保护的熔断器额定电流及熔体的额定电流。
1-15 在电动机主回路装有DZ20系列断路器，电动机主回路是否可以不装熔断器？分析断路器与刀开关控制、保护方式的不同特点。
1-16 电动机的起动电流很大，在电动机起动时，能否按电动机的额定电流整定热继电器的动作电流？为什么？1-17 说明熔断器和热继电器保护功能的不同之处。
1-18 一台长期工作的三相交流异步电动机的额定功率13Kw，额定电压380V，额定电流25.5A，试按电动机额定工作状态选择热继电器型号、规格，并说明热继电器整定电流的数值。
第2章习题2-1 叙述“自锁”、“互锁”电路的定义。
电气控制及PLC应用试题及参考答案电气控制及PLC应用试题及参考答案电气控制与PLC应用考试试卷（1）１．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。
[A 1200 V；B 1500 V］2．对于交流电磁铁，铁心（ A ），线圈（ A ），吸引线圈做成（ A ），且设线圈骨架，线圈与铁心非接触，易于铁心散热。
[A 发热；B不发热。
A 发热；B不发热。
A 短而厚的矮胖型；B 高而薄的瘦长型]3．对于直流电磁铁，其励磁电流的大小与气隙（ A ），动作过程中为恒磁通工作，其吸力随气隙的减小而（ A ）。
[A 无关；B成正比。
A增大；B减小]4．中间继电器实质是一种（ B ）继电器，触点对数（ A ），触点容量（A），动作灵敏度高。
[A 电流;B电压。
A多;B 少。
A大；B小]5. 电压继电器的线圈与负载（ B ）。
线圈匝数（ A ），导线( B )。
[A 串联；B并联。
A多；B 少。
A粗；B细]1.在电气控制系统图指的是三种类型的图，分别为：1.电气原理图；2、电器布置图；电气安装接线图。
2.笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；过载保护利用热继电器；欠压、失压保护利用接触器1.电器有几种分类方式？都是按什么分类的？（5分）答：有三种分类方式。
分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。
2. 断路器（也叫自动开关）它同时具有那些保护作用？（6分）答：具有欠压 ; 过载 ; 短路等保护作用。
3.FX系列有几条基本指令？几条辑运算指令？（3分）答：基本指令LD（取）、 LDI（取反）、 OUT （输出）4.FX系列有几条逻辑运算指令？（6分）答：辑运算指令AND （与）、ANI （与非）、OR （“或”）、 ORI （“或非”）、ANB （块“与”）、ORB （块“或”）电气控制与PLC应用考试试卷（2）一、填空题：1、三相异步电动机机主要由定子和转子组成。
电气控制与PLC试题及答案一•填空题i.电气设备图纸有电气原理图图、电气接线图图、电气元件布置图图。
2•长动与点动的主要区别是控制电器能否保持。
3•电气控制线路中最基本的控制环节为保护、辅助、连锁环节。
4.常用的短路保护元件是熔断器和短路保护器,常用的过载保护元件是自动保护开关。
5.交流接触器线圈不能串联联使用。
6.CPM1A中有127条指令，用户地址容量为上^,存储器形式有数据存储器、用户程序存储器和系统程序存储器，普通计时器的计时范围为0〜999.9s ,计数器的计数范围为0〜9999。
7.CPM1A开机后，必须先输入系统设置，键入操作顺序为机型、通讯协议、数据盘8.在绘制电气控制线路图纸时必须使用国家统一规定的文字符号和图像符号。
9.电气控制线路分为主电路、辅助电路和保护电路。
10.电气控制线路的全部触点都按初始状态绘出。
11.交流接触器结构上主要有线圈、触头和灭弧装置三部分。
12.一台4KW的三相交流异步电动机其额定电流为12安培，选择交流接触器的额定电流为_20_安培，选择熔断器的额定电流为_20_安培。
13.C20P中有256个中间辅助继电器、128个断电保持继电器、个计时/计数器，主机单元有J2_个输入点和_8_输出点。
14.可编程序控制器输出电路有三种形式，即半导体、可控硅、晶体管。
二.逻辑化简题写出下面电路的逻辑表达式，然后化简，画出化简后的电路。
A C KZ解：Km=A+CB+C=AB+BC+AC+C=AB+C …….（5 分）证明下面两程序逻辑关系相等。
AT 卜Tg Td解：J1 A B CJ2 ~A~B~C J2 ABC A B C J1四判断题试问下列电路能否实现点动控制•证明题____________________________________1>X 2、X 3、X 4、V 5、X 6、v五•改错题找出下面电路中的错误。
解：1布线不合理，采用水平布线，电源进线水平，控制线路垂直布线;12[]n-i SBJIKAIL-I□-2、 热继电器连接在定子进线上；3、 没有停止按钮，串联在控制线路中;4、 没有连锁保护；六•问答题1、下图为报警闪光灯电路，当发生故障时事故继电器 KA 的常开触点闭合，信号灯L 发出闪 光信号。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②SB1、KM1、M1 启动，SB2、KM2、M2启动。
SB3停M1，SB4停M2 ,SB5总停9.某台机床主轴和润滑油泵各由一台电动机带动。
要求主轴必须在油泵起动后才能起动，主轴能正/反转并能单独停车，设有短路、失电压及过载保护等。
绘出电气控制原理图。
33KM3KM1KM2KM3KM3KM2KM1KM1KM2KM3KM2KM1FU1FU2FR1FR1SB3SB1SB2SB4SB51234567FR2FR2主轴电动机短路保护润滑油泵主轴电动机控制油泵电机控制电源保护电源开关QM1M25.设计一个控制电路，要求第一台电动机启动10S 后，第二台电动机自行起动，运行10s 后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s 后，电动机全部停止运行。
33KM3KM1FR1FU23KM2FR2FR3FR1FR2KM1SB1KT2KM1KT1KM2KT2KT1FR3KT2KM3KT3KM2SB3KT3M2M1M3FU17.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB 2和SB 1控制电动机M 的起停 ②按下停止按钮SB 1时，应使接触器KM 1断电释放，接触器KM 2通电运行，进行能耗制动。
③制动一段时间后，应使接触器KM 2自动断电释放，试用通电延时型和断电延时型继电器个画出一种控制电路。
第一种第二种KM1SB1KM1KM2KM2KM1FU2SB2SB2KTKT KM2KM2FR KM1SB1KM1KM2KT KM2KM1FU2SB2KM2SB2KTFR1.设计一个工作台前进后退控制线路。
简答以及论述第一章四、简答题1-4.单相交流电磁机构中的短路环的作用是什么？三相交流电磁铁是否装设短路环？为什么？由丁•单相交流接触器铁心的磁通是交变的，故当磁通过零时，电磁吸力也为零，吸合后的衔铁在反力弹簧的作用下将被拉开，磁通过零后电磁吸力乂增大，当吸力大于反力时，衔铁又被吸合。
这样就使衔铁产生强烈的振动和噪声，甚至使铁心松散。
因此，交流接触器铁心端面上都安装一个铜制的短路环。
短路环将铁心端面分隔成两部分，当交变磁通穿过短路环所包围的截面积S2在短路环中产生涡流时，根据电磁感应定律，此涡流产生的磁通中2在相位上落后于短路环外铁心截而S1中的磁通中1,由61、62产生的电磁吸力为Fl、F2,作用在衔铁上的合成电磁吸力是F1+F2,只要此合力始终大于其反力，衔铁就不会产生振动和噪声。
对于三相交流电而言，因为三相不可能同时为零。
就相当于整个电磁铁磁通没有过零点，磁场不会消失，衔铁就不会振动。
故无须加装短路环。
1-5.交流电磁线圈通电后，衔铁长时间被卡住不能吸合，会产生什么结果？衔铁在吸合过程中，交流励磁线圈的电流与气隙成正比，当线圈通电瞬间，衔铁尚未吸合时，气隙较大，电流将达到吸合后额定电流的5"5倍，如果衔铁长时间被卡不能吸合，容易烧毁线圈。
1-10交流电磁线圈误接入直流电源，直流线圈误接入交流电源，会发生什么问题？为什么？交流电磁线圈接入直流电源时会通过很大的电流，很快会烧毁。
因为交流线圈对交流电有感抗，而对直流电没有感抗，交流线圈只有很小的直流电阻，所以会通过很大的电流。
若将直流电磁线圈误接入交流电源上，接触器将不能正常工作。
因阻抗增大，电流减小，吸力不足，不能吸合，线圈电流降不下去。
此外，直流电磁铁铁心采用整块钢制成，交流电磁场会导致铁心中产生较大的涡流，导致铁心和线圈发热。
1-12.对于星型连接的三相异步电动机能否用一般三相结构的热继电器做断相保护？为什么？对于三角型联接的三相异步电动机为什么必须采用三相带断相保护的热继电器？对于星型连接的三相异步电动机能用般三相结构的热继电器做断相保护. 因为星型连接其线电流能够反映相电流，若电流过载，接触器触头断开，从人而达到保护作用，对于三角形连接的三相异步电机必须采用断相保护继电器，因为线电流是相电流的污倍，当发生断相时线电流与相电流相等，同样相电流下断相时的线电流校小这样会使普通热继电器灵敏度下降.1-16既然在电动机主电路中装有熔断器，为什么还要装热继电器？两者能否相互代替？热断电器主要为了起过我保护作用或因三相电流不平衡，缺相引起的过载保护.两者不能相互代替1-18. 断器主要用于短路保护，低压断路器也具有短路保护功能，两者有什么区别？区别:熔断器:利用自身胳点，当发生过电流时，其温度升高.通过熔断自保护电动机.低压断塔器:可以常负荷接通和切街电路，用对具有过载、短路保护.电气与电子工程学院 __________ 班姓名_____________ 学号____________第二章四、简答题2-11.电动机控制的保护环节有哪些？答：保护环节有：（1）、短路保护，使用熔断器和自动空气开关; （2）、过载保护，使用热继电器或者低压断路器；（3）、过电流保护，使用过电流继电器；（4）、零电压和欠电压保护，使用自锁回路和欠电压继电器。
《电器控制与PLC技术》习题集设计题1. 画出三相异步电动机即可点动又可连续运行的电气控制线路2.画出三相异步电动机三地控制（即三地均可起动、停止）的电气控制线路3．为两台异步电动机设计主电路和控制电路，其要求如下：⑴两台电动机互不影响地独立操作启动与停止；⑵能同时控制两台电动机的停止；⑶当其中任一台电动机发生过载时，两台电动机均停止4．试将以上第3题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序5. 试设计一小车运行的继电接触器控制线路，小车由三相异步电动机拖动，其动作程序如下：⑴小车由原位开始前进，到终点后自动停止；⑵在终点停留一段时间后自动返回原位停止；⑶在前进或后退途中任意位置都能停止或启动6. 试将以上第5题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序7. 试设计一台异步电动机的控制电路要求：1）能实现启、停的两地控制；2）能实现点动调整；3）能实现单方向的行程保护；4）要有短路和过载保护8. 试设计一个工作台前进——退回的控制线路工作台由电动机M拖动，行程开关SQ1、SQ2分别装在工作台的原位和终点要求：1）能自动实现前进—后退—停止到原位；2）工作台前进到达终点后停一下再后退；3）工作台在前进中可以立即后退到原位；4）有终端保护9. 有两台三相异步电动机M1和M2，要求：1）M1启动后，M2才能启动；2）M1停止后，M2延时30秒后才能停止；3）M2能点动调整试作出PLC输入输出分配接线图，并编写梯形图控制程序10. 设计抢答器PLC控制系统控制要求：1）抢答台A、B、C、D，有指示灯，抢答键2）裁判员台，抢答指示灯，开始抢答按键，复位按键3）抢答时，有2S声音报警11.设计两台电动机顺序控制PLC系统控制要求：两台电动机相互协调运转，M1运转10S，停止5S，M2要求与M1相反，M1停止M2运行，M1运行M2停止，如此反复动作3次，M1和M2均停止12．设计PLC三速电动机控制系统控制要求：启动低速运行3S，KM1，KM2接通；中速运行3S，KM3通（KM2断开）；高速运行KM4，KM5接通（KM3断开）13.设计交通红绿灯PLC控制系统控制要求：1）东西向：绿5S，绿闪3次，黄2S；红10S 2）南北向：红10S，绿5S，绿闪3次，黄2S14．设计彩灯顺序控制系统控制要求：1）A亮1S，灭1S；B亮1S，灭1S；2）C亮1S，灭1S；D亮1S，灭1S 3）A、B、C、D亮1S，灭1S4）循环三次15．设计电动机正反转控制系统控制要求：正转3S，停2S，反转3S，停2S，循环3次16．用PLC对自动售汽水机进行控制，工作要求：１）此售货机可投入１元、２元硬币，投币口为ＬＳ１，ＬＳ２；２）当投入的硬币总值大于等于６元时，汽水指示灯Ｌ１亮，此时按下汽水按钮ＳＢ，则汽水口Ｌ２出汽水１２秒后自动停止３）不找钱，不结余，下一位投币又重新开始请：A、设计I/O口，画出PLC的I/O口硬件连接图并进行连接；B、画出状态转移图或梯形图；17．设计电镀生产线PLC控制系统.控制要求：1）SQ1—SQ4为行车进退限位开关，SQ5—SQ6为上下限为开关2）工件提升至SQ5停，行车进至SQ1停，放下工件至SQ6，电镀10S，工件升至SQ5停，滴液5S，行车退至SQ2停，放下工件至SQ6，定时6S，工件升至SQ5停，滴液5S，行车退至SQ3停，放下工件至SQ6，定时6S，工件升至SQ5停，滴液5S，行车退至SQ4停，放下工件至SQ63）完成一次循环18．有一3台皮带运输机传输系统，分别用电动机M1、M2、M3带动，控制要求如下：按下起动按钮，先起动最末一台皮带机M3，经5S后再依次起动其它皮带机正常运行时，M3、M2、M1均工作按下停止按钮时，先停止最前一台皮带机M1，待料送完毕后再依次停止其它皮带机1）写出I/O分配表；2）画出梯形图图19. 使用传送机，将大、小球分类后分别传送的系统左上为原点，按启动按钮SB1后，其动作顺序为：下降→吸收（延时1S）上升→右行→下降→释放（延时1S）→上升→左行其中：LS1：左限位；LS3：上限位；LS4：小球右限位；LS5：大球右限位；LS2：大球下限位LS0：小球下限位注意：机械壁下降时，吸住大球，则下限位LS2接通，然后将大球放到大球容器中若吸住小球，则下限位LS0接通，然后将小球放到小球容器中请：a：设计I/O；b：画梯形图；c：写出指令系统；20．某系统有两种工作方式，手动和自动现场的输入设备有：6个行程开关（SQ1~SQ6）和2个按钮（SB1~SB2）仅供自动程序使用，6个按钮（SB3~SB8）仅拱手动程序使用，4个行程开关（SQ7~SQ10）为手动、自动两程序共用现有CPM1A-20CDR型PLC，其输入点12个（00000~00011），是否可以使用若可以，是画出相应的外部输入硬件接线图答：不可以用，因为它的输入点数有18个，PLC的点数不够。
21．如果PLC的输入端或输出端接有感性元件，应采取什么措施来保证PLC的可靠运行答：当输入或输出接有感性元件时，易产生噪声干扰。
这是对于直流感性元件两端应并联续流二极管，对于交流感性元件两端应并联阻容吸收电路，这样做，是为了防止在电感性输入或输出电路断开时，产生很高的感应电势或浪涌电流对PLC输入/输出端点及内部电源形成冲击。
接线图如下（此答案摘于网上）22．设计一个汽车库自动门控制系统，具体控制要求是：当汽车到达车库门前，超声波开关接收到车来的信号，开门上升，当升到顶点碰到上限开关，门停止上升，当汽车驶入车库后，光电开关发出信号，门电动机反转，门下降，当下降碰到下限开关后门电动机停止试画出输入输出设备与PLC的接线图、设计出梯形图程序并加以调试23．电机正反转控制线路要求：正反转启动信号X1、X2，停车信号X3，输出信号Y2、Y3具有电气互锁和机械互锁功能24．六盏灯正方向顺序全通，反方向顺序全灭控制要求：按下启动信号X0，六盏灯（Y0~Y5）依次都亮，间隔时间为1秒；按下停车信号X1，灯反方向（Y5~Y0）依次全灭，间隔时间为1秒；按下复位信号X2，六盏灯立即全灭25．两种液体混合装置控制要求：有两种液体A、B需要在容器中混合成液体C待用，初始时容器是空的，所有输出均失效按下启动信号，阀门X1打开，注入液体A；到达I时，X1关闭，阀门X2打开，注入液体B；到达H时，X2关闭，打开加热器R；当温度传感器达到60℃时，关闭R，打开阀门X3，释放液体C；当最低位液位传感器L=0时，关闭X3进入下一个循环按下停车按钮,要求停在初始状态启动信号X0，停车信号X1，H（X2），I（X3），L（X4），温度传感器X5，阀门X1（Y0），阀门X2（Y1），加热器R（Y2），阀门X3（Y3）26．设计喷泉电路要求：喷泉有A、B、C三组喷头启动后，A组先喷5秒，后B、C同时喷，5秒后B停，再5秒C停，而A、B又喷，再2秒，C也喷，持续5秒后全部停，再3秒重复上述过程说明：A（Y0），B（Y1），C（Y2），启动信号X027．设计一工作台自动往复控制程序要求：正反转启动信号X0、X1，停车信号X2，左右限位开关X3、X4，输出信号Y0、Y1具有电气互锁和机械互锁功能28．设计钻床主轴多次进给控制要求：该机床进给由液压驱动电磁阀DT1得电主轴前进，失电后退同时，还用电磁阀DT2控制前进及后退速度，得电快速，失电慢速其工作过程为：29．六盏灯单通循环控制要求：按下启动信号X0，六盏灯（Y0~~~Y5）依次循环显示，每盏灯亮1秒时间按下停车信号X1，灯全灭30．气压成型机控制要求：开始时，冲头处在最高位置（XK1闭合）按下启动按钮，电磁阀1DT 得电，冲头向下运动，触到行程开关XK2时，1DT 失电，加工5秒时间5秒后，电磁阀2DT 得电，冲头向上运动，直到触到行程开关XK1时，冲头停止按下停车按钮，要求立即停车 XK2 XK3 XK4 XK1（初始位置） 快进 工进 快退 工进 快进 快退启动信号X0，停车信号X1，XK1（X2），XK2（X3），1DT（Y0），2DT（Y1）31．设计通电和断电延时电路X1Y132．设计振荡电路33．按钮计数控制，三次亮，再两次灭要求：输入信号X0，输出信号Y05秒5秒2S2S Y0X034．圆盘旋转计数、计时控制要求：按下启动信号X0，圆盘开始旋转，输出Y0，转动一周（8个脉冲，信号X2），停一秒，再旋转，如此重复，按下停止信号X1，圆盘立即停止35．设计抢答器控制程序要求：有四路输入开关X1、X2、X3、X4，实现优先抢答控制用数码管显示抢中的组号36．按钮操作叫响提示控制要求：每按一次按钮，无论时间长短，均要求叫响十秒输入信号X0，输出信号Y037．单按钮单路输出控制要求：使用一个按钮控制一盏灯，实现奇数次按下灯亮，偶数次按下灯灭输入信号X1，输出信号Y138．单按钮双路单双通控制要求：使用一个按钮控制两盏灯，第一次按下时第一盏灯亮，第二盏灯灭；第二次按下时第一盏灯灭，第二盏灯亮；第三次按下时两盏灯都亮；第四次按下时两盏灯都灭按钮信号X1，第一盏灯信号Y1，第二盏灯信号Y239．单按钮双路单通控制要求：：使用一个按钮控制两盏灯，第一次按下时第一盏灯亮，第二盏灯灭；第二次按下时第一盏灯灭，第二盏灯亮；第三次按下时两盏灯都灭按钮信号X1，第一盏灯信号Y1，第二盏灯信号Y240．物料传送系统控制要求：如下图所示，为两组带机组成的原料运输自动化系统，该自动化系统启动顺序为：盛料斗D中无料，先启动带机C，5秒后，再启动带机B，经过7秒后再打开电磁阀YV，该自动化系统停机的顺序恰好与启动顺序相反,试完成梯形图设计AM1M2D41．用三个开关（X1、X2、X3）控制一盏灯Y0，当三个开关全通，或者全断时灯亮，其它情况灯灭（使用比较指令）42．十字路口交通灯控制系统要求：按下启动按钮，按照下列要求实现控制：东西方向红灯亮，同时，南北方向绿灯亮7秒，随后南北方向绿灯闪烁3秒，之后南北方向黄灯亮2秒；紧接着南北方向红灯亮，东西方向绿灯亮7秒，随后东西方向绿灯闪烁3秒，之后东西方向黄灯亮2秒，实现一个循环如此循环，实现交通灯的控制按下停止按钮，交通灯立即停止工作42．送料小车控制系统LS1 LS2 LS3 LS4 LS5 LS6PB1 PB2 PB3 PB4 PB5 PB6要求：小车有三种运动状态：左行、右行、停车在现场有六个要求小车停止的位置，即行程开关LS1~LS6，控制台有六个相应的请求停止信号PB1~PB6分别与每个行程开关相对应并且当小车不在指定位置时，发出故障报警，不允许系统运行系统还有一个启动按钮和一个停止按钮43.物流检测系统要求：下图是一个物流检测系统示意图，图中三个光电传感器为BL1、BL2、BL3BL1检测有无次品到来，有次品到则“ON”BL2检测凸轮的突起，凸轮每转一圈，则发一个移位脉冲，因为物品的间隔是一定的，故每转一圈就有一个物品的到来，所以BL2实际上是一个检测物品到来的传感器BL3检测有无次品落下，手动复位按钮SB1图中未画出当次品移到第4位时，电磁阀YV 打开使次品落到次品箱若无次品则正品移到正品箱于是完成了正品和次品分开的任务（1（2）并且在机器上调试出来44．炉温控制系统要求：假定允许炉温的下限值放在DT1中，上限值放在DT2中，实测炉温放在DT10中，按下启动按钮，系统开始工作，低于下限值加热器工作；高于上限值停止加热；上、下限之间维持按下停止按钮，系统停止试设计该系统45．在模拟量数据采集中，为了防止干扰，经常通过程序进行数据滤波，其中一种方法为平均值滤波法要求连续采集五次数，并剔除其中最高及最低两个数，然后在对其余的三个数作平均，并以其值作为采集数这五个数通过五个周期进行采集请设计该滤波程序46．系统启动后，每隔10分钟将以DT0为首地址10个通道中的数据移到以DT20为首地址10个通道中，并计算平均值存入DT50中请设计程序并调试出来47．仓储机器人搬运控制（主要练习高速计数器的使用）要求：在本系统中，有A 仓和B 仓用于存放工件，每个仓有三层，现要求X0信号有效，把A 仓二层工件搬到B 仓三层；若X1有效，把B 仓二层工件搬到A 仓三层；假定机械手初始位置在A 仓处(步进电机驱动器有四个控制端，一是脉冲信号端，二是使能端，三是方向端，四是电源端)BL148．两种液体混合装置控制系统要求：有两种液体A 、B 需要在容器中混合成液体C 待用，初始时容器是空的，所有输出均失效按下启动信号，阀门X1打开，注入液体A ；到达I 时，X1关闭，阀门X2打开，注入液体B ；到达H 时，X2关闭，打开加热器R ；当温度传感器达到60℃时，关闭R ，打开阀门X3，释放液体C ；当最低位液位传感器L=0时，关闭X3进入下一个循环按下停车按钮,要求停在初始状态启动信号X0，停车信号X1，H （X2），I （X3），L （X4），温度传感器X5，阀门X1（Y0），阀门X2（Y1），加热器R （Y2），阀门X3（Y3）49．三自由度机械手控制系统的设计控制要求：1）在初始位置（上、左、松限位开关确定）处，按下启动按钮，系统开始工作2）机械手首先向下运动，运动到最低位置停止3）机械手开始夹紧工件，一直到把工件夹紧为止（由定时器控制）4）机械手开始向上运动，一直运动到最上端（由上限位开关确定）5）上限位开关闭合后，机械手开始向右运动6）运行到右端后，机械手开始向下运动7）向下到位后，机械手把工件松开，一直到松限位开关有效（由松限位开关控制）8）工件松开后，机械手开始向上运动，直至触动上限位开关（上限位开关控制）9）到达最上端后，机械手开始向左运动，直到触动左限位开关，此时机械手已回到初始位置10）要求实现连续循环工作11）正常停车时，要求机械手回到初始位置时才能停车12）按下急停按钮时，系统立即停止要求设计程序完成上述控制要求50．自动钻床控制系统控制要求：1）按下启动按钮，系统进入启动状态2）当光电传感器检测到有工件时，工作台开始旋转，此时由计数器控制其旋转角度（计数液体A 液体B 混合液 阀A H I L器计满2个数）3）工作台旋转到位后，夹紧装置开始夹工件，一直到夹紧限位开关闭合为止4）工件夹紧后，主轴电机开始向下运动，一直运动到工作位置（由下限位开关控制）5）主轴电机到位后，开始进行加工，此时用定时5秒来描述6）5秒后，主轴电机回退，夹紧电机后退（分别由后限位开关和上限位开关来控制）7）接着工作台继续旋转由计数器控制其旋转角度（计数器计满2个）8）旋转电机到位后，开始卸工件，由计数器控制（计数器计满5个）9）卸工件装置回到初始位置10）如再有工件到来，实现上述过程11）按下停车按钮，系统立即停车要求设计程序完成上述控制要求51. 设计一台异步电机单向运转控制电路的梯形图，要求能在两个地方进行电机的起、停操作，电机具有过载和失压保护52. 设计一个对锅炉鼓风机和引风机控制的梯形图控制要求：开机时首先起动引风机，10秒后自动起动鼓风机；停止时，立即关断鼓风机，经过20秒后自动关断引风机53. 设计一个控制小车运行的梯形图控制要求：按下起动按钮，小车由A点开始向B点运动，到B点后自动停止，停留10秒后返回A点，在A点停留10秒后又向B点运动，如此往复；按下停止按钮，小车立即停止运动；小车拖动电机要求有过载和失压保护54.设计两台电机M1、M2控制电路梯形图要求：具有过载和失压保护按下启动按钮，M1运行5秒后，M2自动启动；按下停止按钮，M1立即停车，延时3秒后，M2自动停机；任何一台电机发生过载时，两台电机全部停止运行55．设计三台电机M1、M2、M3循环运行控制的梯形图，启动时M1先运行5秒，停机后，M2开始运行，8秒后停止，M3启动并运行2秒，再从M1开始重复工作，工作时，运行指示灯亮各台电机均有过载和失压保护，任何一台电机发生过载时，电机全部停止运行并点亮同一个过载信号灯56．设计运料小车控制电路梯形图要求按下启动按钮后，小车由A点移动到B点停止延时5秒后，小车自动返回到A点，再延时10秒，又向B点运动执行3次循环后，系统自动停止工作，电机具有过载及失压保护，当小车运行到A点或B点时，对应的指示灯亮57．设计一个包装机控制电路梯形图，要求计数开关每动作12次，电机运行5秒钟，循环工作，电机运行50次后，系统停机电机有过载和失压保护58．小型吊车的提升和行走机构各由一台鼠笼式一部电动机拖动，利用按钮进行操作，具有过载和失压保护环节提升机构右上限行程的限位保护，行走机构两端的极限位置也有限位保护，试设计该系统控制电路的梯形图。
