逻辑门的应用实验原理

ttl集成逻辑门的功能与参数测试实验原理

一、功能

ttl（Transistor-Transistor Logic）集成逻辑门是一种常用的数字逻辑门，可以实现各种逻辑功能。常见的ttl逻辑门包括与门、或门、非门、与非门、或非门、异或门等。这些逻辑门可以通过不同的输入信号产生不同的输出信号，实现数字电路中的逻辑运算。

ttl集成逻辑门的主要功能是实现数字信号的逻辑运算。通过将多个逻辑门组合起来，可以构建复杂的数字电路，实现各种复杂的逻辑运算和功能。

二、参数测试

为了保证ttl集成逻辑门的正常工作，需要对其参数进行测试。主要包括以下几个方面：

1. 电压参数测试：测试输入电压的范围和输出电压的稳定性。输入电压必须在规定的范围内才能正常工作，而输出电压需要保持稳定，以确保正常的逻辑运算。

2. 时序参数测试：测试输入信号的上升沿和下降沿的时间，以及输出信号的延迟时间。这些参数对于数字电路的时序要求非常重要，需要保证信号的传输和处理能够在规定的时间内完成。

3. 功耗测试：测试逻辑门的功耗情况，包括静态功耗和动态功耗。功耗的大小直接影响数字电路的能耗和散热情况，需要在合理范围内进行控制。

4. 噪声测试：测试逻辑门的噪声情况，包括输入噪声和输出噪声。噪声对数字电路的稳定性和可靠性有很大影响，需要进行合理的噪声控制和抑制。

三、实验原理

ttl集成逻辑门的实验原理主要涉及到晶体管的工作原理和数字电路的逻辑运算原理。

1. 晶体管的工作原理：ttl集成逻辑门中使用的是双极性晶体管（BJT），它由三层半导体材料组成。晶体管通过控制输入电流的大小来控制输出电流的开关状态，从而实现逻辑运算。

2. 数字电路的逻辑运算原理：ttl集成逻辑门通过将多个晶体管组合在一起，形成逻辑电路。输入信号经过逻辑门的处理，根据不同的逻辑关系产生相应的输出信号。例如，与门的输出信号为两个输入信号的逻辑与运算结果，或门的输出信号为两个输入信号的逻辑或运算结果。

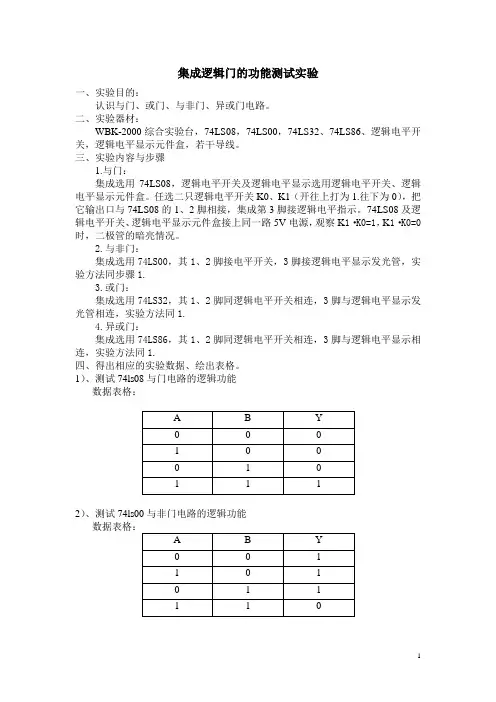

1 集成逻辑门的功能测试实验

一、实验目的：

认识与门、或门、与非门、异或门电路。

二、实验器材：

WBK-2000综合实验台，74LS08，74LS00，74LS32、74LS86、逻辑电平开关，逻辑电平显示元件盒，若干导线。

三、实验内容与步骤

1.与门：

集成选用74LS08，逻辑电平开关及逻辑电平显示选用逻辑电平开关、逻辑电平显示元件盒。任选二只逻辑电平开关K0、K1（开往上打为1.往下为0），把它输出口与74LS08的1、2脚相接，集成第3脚接逻辑电平指示。74LS08及逻辑电平开关、逻辑电平显示元件盒接上同一路5V电源，观察K1·K0=1，K1·K0=0时，二极管的暗亮情况。

2.与非门：

集成选用74LS00，其1、2脚接电平开关，3脚接逻辑电平显示发光管，实验方法同步骤1.

3.或门：

集成选用74LS32，其1、2脚同逻辑电平开关相连，3脚与逻辑电平显示发光管相连，实验方法同1.

4.异或门：

集成选用74LS86，其1、2脚同逻辑电平开关相连，3脚与逻辑电平显示相连，实验方法同1.

四、得出相应的实验数据、绘出表格。

1）、测试74ls08与门电路的逻辑功能

数据表格：

A B Y

0 0 0

1 0 0

0 1 0

1 1 1

2）、测试74ls00与非门电路的逻辑功能

数据表格：

A B Y

0 0 1

1 0 1

0 1 1

1 1 0 2 3）、测试74ls32或门电路的逻辑功能

数据表格：

A B Y

0 0 0

1 0 1

0 1 1

1 1 1

4）、测试74ls86异或门电路的逻辑功能

数据表格：

A B Y

0 0 0

1 0 1

0 1 1

1 1 0

电路中的逻辑门电路及其应用

随着科技的不断发展，电子产品的应用越来越广泛，而其中使用最广泛的电子元件之一就是逻辑门电路。逻辑门电路是由多个电子元件组成的电路，用来处理和转换电信号。在这篇文章中，我们将探讨逻辑门电路的原理、分类以及应用。

逻辑门电路的原理是基于布尔逻辑运算。布尔逻辑是一种用来处理逻辑关系的数学模型，由英国数学家乔治·布尔发明。在电路中，逻辑门电路可以执行逻辑运算，如与门、或门、非门等。根据输入信号的不同，逻辑门电路会产生不同的输出信号。

逻辑门电路分为几种主要类型：与门、或门、非门、异或门等。与门是最简单的逻辑门之一，它只有当所有输入信号都为高电平时，输出信号才为高电平；或门是指只要有一个输入信号为高电平，输出信号即为高电平；非门则是将输入信号取反。异或门是一种比较特殊的逻辑门，只有当输入信号中有一个为高电平时，输出信号才为高电平。不同类型的逻辑门可以通过组合来实现更复杂的逻辑运算。

逻辑门电路在现代电子产品中应用广泛。其中最常见的应用之一是计算机系统。计算机系统中的处理器芯片由大量的逻辑门电路组成，用于执行各种复杂的运算和逻辑操作。例如，与门用于判断两个二进制数的每一位是否都为1，从而决定是否执行某个操作；或门用于合并不同的条件，从而决定下一步的行动；非门常用于逻辑反转，用来执行条件的否定。 另外，逻辑门电路还被广泛应用于通信系统中。例如，在数字通信中，逻辑门电路用于编码和解码数字信号，以及确定信号的传输路径。此外，逻辑门电路也被应用于电子娱乐设备中，如电视、音响系统和游戏机。通过不同类型的逻辑门电路，这些设备可以接收和处理各种复杂的信号，为用户提供更好的音视频体验。

尽管逻辑门电路的应用非常广泛，但它们并不是万能的。逻辑门电路只能处理离散的输入和输出信号，无法处理连续的模拟信号。此外，由于逻辑门电路中的电子元件有一定的开关速度，所以逻辑门电路的响应时间较慢，不适合用于一些对速度要求非常高的应用。

. -

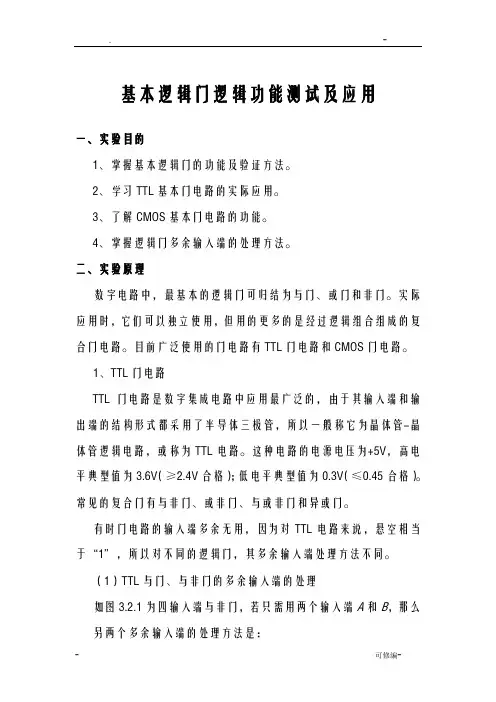

- 可修编- 基本逻辑门逻辑功能测试及应用

一、实验目的

1、掌握基本逻辑门的功能及验证方法。

2、学习TTL基本门电路的实际应用。

3、了解CMOS基本门电路的功能。

4、掌握逻辑门多余输入端的处理方法。

二、实验原理

数字电路中，最基本的逻辑门可归结为与门、或门和非门。实际应用时，它们可以独立使用，但用的更多的是经过逻辑组合组成的复合门电路。目前广泛使用的门电路有TTL门电路和CMOS门电路。

1、TTL门电路

TTL门电路是数字集成电路中应用最广泛的，由于其输入端和输出端的结构形式都采用了半导体三极管，所以一般称它为晶体管-晶体管逻辑电路，或称为TTL电路。这种电路的电源电压为+5V，高电平典型值为3.6V（≥2.4V合格）；低电平典型值为0.3V（≤0.45合格）。常见的复合门有与非门、或非门、与或非门和异或门。

有时门电路的输入端多余无用，因为对TTL电路来说，悬空相当于“1”，所以对不同的逻辑门，其多余输入端处理方法不同。

（1）TTL与门、与非门的多余输入端的处理

如图3.2.1为四输入端与非门，若只需用两个输入端A和B，那么另两个多余输入端的处理方法是： . -

- 可修编-

并联 悬空
