逻辑门电路原理

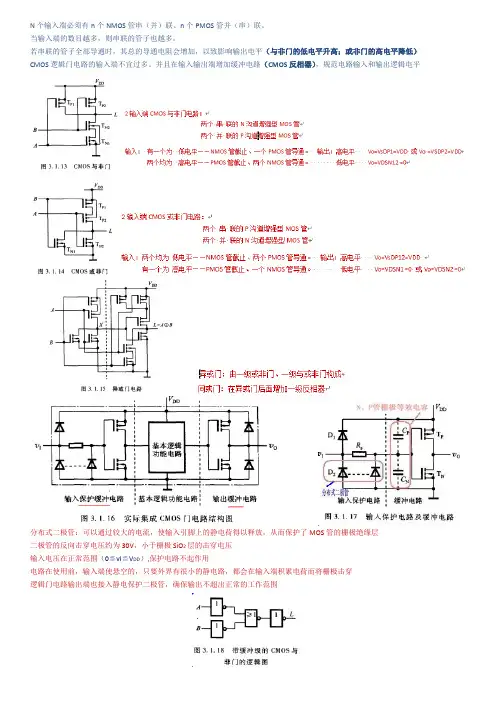

N个输入端必须有n个NMOS管串（并）联、n个PMOS管并（串）联。

当输入端的数目越多，则串联的管子也越多。

若串联的管子全部导通时，其总的导通电阻会增加，以致影响输出电平（与非门的低电平升高；或非门的高电平降低）

CMOS逻辑门电路的输入端不宜过多。并且在输入输出端增加缓冲电路（CMOS反相器），规范电路输入和输出逻辑电平

分布式二极管：可以通过较大的电流，使输入引脚上的静电荷得以释放，从而保护了MOS管的栅极绝缘层

二极管的反向击穿电压约为30V，小于栅极SiO2层的击穿电压

输入电压在正常范围（0≦vI≦VDD）,保护电路不起作用

电路在使用前，输入端使悬空的，只要外界有很小的静电路，都会在输入端积累电荷而将栅极击穿

逻辑门电路输出端也接入静电保护二极管，确保输出不超出正常的工作范围

ttl电路原理

在数字电子技术中，TTL（Transistor-Transistor Logic）电路是一种常见的逻辑门电路。它由晶体管和电阻器构成，是数字电子技术中最基本的逻辑门电路之一。TTL电路原理是数字电子技术的基础知识，掌握了TTL电路原理，可以更好地理解数字电子技术的工作原理和应用。

TTL电路采用双极型晶体管作为放大器，电路中的晶体管是基本的工作元件。TTL电路的输入和输出信号都是电压信号，输入信号作用在输入端，经过电路的放大和处理后，在输出端产生相应的输出信号。TTL电路的输入和输出信号只有两种状态，高电平和低电平，分别对应于逻辑1和逻辑0。TTL电路通过控制输入端的电压信号，实现对输出端的逻辑信号的控制和处理。

TTL电路的原理可以分为两个方面来理解，输入端的信号处理和输出端的信号产生。在输入端，TTL电路采用双极型晶体管来放大和处理输入信号，当输入端的电压信号满足一定条件时，晶体管将会导通或截止，从而产生相应的输出信号。在输出端，TTL电路通过晶体管的导通和截止状态，实现对输出端信号的控制。当输入端的电压信号发生变化时，输出端的信号也会相应地发生变化。

TTL电路原理的核心是晶体管的工作原理和逻辑门电路的实现。晶体管是TTL电路中最基本的元件，它通过控制输入端的电压信号，实现对输出端的逻辑信号的控制。逻辑门电路是由晶体管和电阻器构成的，它可以实现与门、或门、非门等逻辑运算。通过逻辑门电路的组合和连接，可以实现复杂的数字逻辑运算和控制功能。

总之，TTL电路原理是数字电子技术中的基础知识，它通过晶体管和逻辑门电路的实现，实现对输入信号的处理和输出信号的产生。掌握了TTL电路原理，可以更好地理解数字电子技术的工作原理和应用，为后续的学习和应用打下坚实的基础。希望通过本文的介绍，读者可以对TTL电路原理有一个更加深入的理解，为进一步学习和应用数字电子技术打下坚实的基础。

- 1 - ttl逻辑门电路原理

TTL逻辑门电路原理是指使用TTL（Transistor-TransistorLogic）技术设计和实现的逻辑门电路原理。TTL逻辑门电路原理具有速度快、功耗低、可靠性高等优点，因此在数字电路中得到广泛应用。

TTL逻辑门电路是由晶体管和电阻等基本元件组成的，其工作原理是利用晶体管的开关特性来实现逻辑门功能。TTL逻辑门电路包括与门、或门、非门、与非门、或非门等。其中，与门的输入信号全部为1时，输出才为1；或门的输入信号只要有一个为1时，输出就为1；非门将输入信号取反输出；与非门的输入信号全部为1时，输出为0；或非门的输入信号全部为0时，输出为1。

TTL逻辑门电路的实现需要考虑晶体管的饱和和截止状态，以及电阻的分压和电流控制等因素。此外，还需要注意功耗、噪声和温度变化等因素对电路性能的影响。

总之，TTL逻辑门电路原理是数字电路设计的基础之一，深入了解其工作原理和实现方法，对于提高数字电路设计的效率和质量具有重要意义。

MOS管及‎简单CMO‎S逻辑门电‎路原理图

现代单片机‎主要是采用‎CMOS工‎艺制成的。

1、MOS管 MOS管又‎分为两种类‎型：N型和P型‎。如下图所示‎：

以N型管为‎例，2端为控制‎端，称为“栅极”；3端通常接‎地，称为“源极”；源极电压记‎作Vss，1端接正电‎压，称为“漏极”，漏极电压记‎作VDD。要使1端与‎3端导通，栅极2上要‎加高电平。 对P型管，栅极、源极、漏极分别为‎5端、4端、6端。要使4端与‎6端导通，栅极5要加‎低电平。 在CMOS‎工艺制成的‎逻辑器件或‎单片机中，N型管与P‎型管往往是‎成对出现的‎。同时出现的‎这两个CM‎OS管，任何时候，只要一只导‎通，另一只则不‎导通（即“截止”或“关断”），所以称为“互补型CM‎OS管”。

2、CMOS逻‎辑电平

高速CMO‎S电路的电‎源电压VD‎D通常为+5V；Vss接地‎，是0V。

高电平视为‎逻辑“1”，电平值的范‎围为：VDD的6‎5%～VDD（或者VDD‎-1.5V～

VDD）

低电平视作‎逻辑“0”，要求不超过‎VDD的3‎5%或0～1.5V。

+1.5V～+3.5V应看作‎不确定电平‎。在硬件设计‎中要避免出‎现不确定电‎平。

近年来，随着亚微米‎技术的发展‎，单片机的电‎源呈下降趋‎势。低电源电压‎有

助于降低‎功耗。VDD为3‎.3V的CM‎OS器件已‎大量使用。在便携式应‎用中，VDD为

2‎.7V，甚至1.8V的单片‎机也已经出‎现。将来电源电‎压还会继续‎下降，降到0.9V，

但低于VD‎D的35%的电平视为‎逻辑“0”，高于VDD‎的65%的电平视为‎逻辑“1”

的规律仍然‎是适用的。 3、非门

非门（反向器）是最简单的‎门电路，由一对CM‎OS管组成‎。其工作原理‎如下：

A端为高电‎平时，P型管截止‎，N型管导通‎，输出端C的‎电平与Vs‎s保持一

致‎，输出低电平‎；A端为低电‎平时，P型管导通‎，N型管截止‎，输出端C的‎电平
