智能违章球机工程安装指导书V2.0_修正版_修正版
- 格式:docx
- 大小:9.09 MB
- 文档页数:19

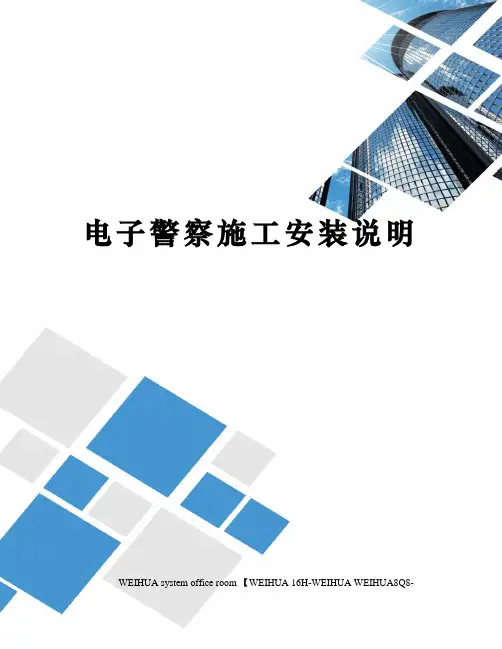

电子警察施工安装说明 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-9.1.1高清电子警察系统施工方案9.1.1.1系统概述本项目将新建路口高清电子警察前端设备,主要涉及基础开挖、立杆架设与设备安装、接线调试等实施内容,涵盖立杆、机箱、摄像机、辅助照明设备、车检器以及通信端机等产品设备。
前端采集子系统具备违法车辆抓拍功能模块、卡口车辆抓拍功能模块、交通违法行为录像功能模块、车辆特征识别功能模块、数据通信传输功能模块、异常自动诊断及自动恢复功能模块、防盗报警功能模块、数据防篡改功能模块以及前端数据存储功能模块等。
还包含外场建设所需的相关附属内容,如供配电、防雷、接地等。
9.1.1.2电子警察设备布局500万高清“电子警察”前端设备作为本系统的核心部分,它直接对监测区域的通行车辆进行监测,优秀的工程设备布局设计也是保证设备良好的应用效果的关键,本次项目采用几种设备布局如下:路口总体设备布局示意图:9.1.1.3主要设备定位(1)摄像机定位摄像机最佳安装位置在监控断面正中央。
一个高清摄像机监控三条车道安装位置如图所示:其它车道类型摄像机安装参照各布局示意图中所示。
(2)补光灯定位补光灯与摄像机的水平距离不得小于3米。
在条件允许前提下,补光灯最好正对车道安装。
3根车道补光灯布局如下:其它车道类型补光灯安装参照各布局示意图中所示。
(4)杆件的选型杆件选型的基本原则:➢立杆高度在没有特殊要求的情况下,要求杆件立柱离地面净高度为米;➢杆件横挑臂长度必须确保摄像机与补光灯的安装距离要求,保障抓拍效果。
根据车道的数量不同,结合车道的宽度,杆件横挑长度的选型参考如下表:杆件横挑臂长度以现场实际勘查为准。
9.1.1.4设备安装接线目前,比较常用的线缆主要有以下几种:➢FVN19/(平方腊克线):主要用于线圈敷设;➢RVVPS(4×1)、RVVPS(2×1)或RVVPS(4×)、RVVPS(2×):主要用于线圈信号馈线;➢RVV(3×1)或RVV(4×1):用于电源信号、控制信号的传输;➢RVV(3×)、RVV(3×)或RVV(3×):主要用于主机箱电源进线;➢室外网线:用于摄像机视频传输以及控制信号传输。

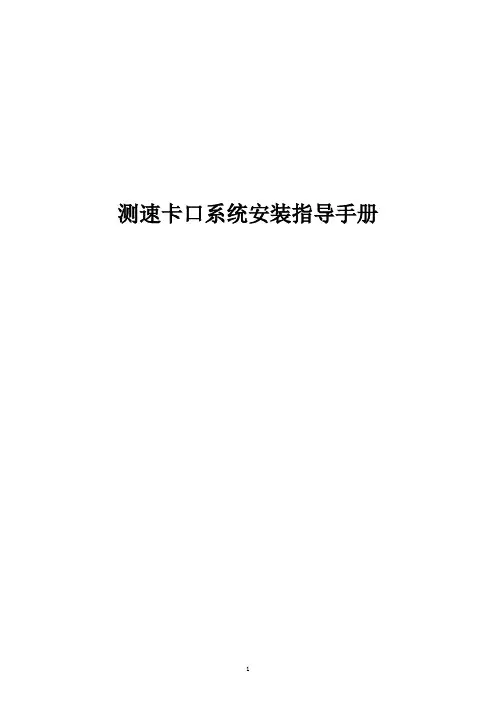

测速卡口系统安装指导手册施工安全须知★施工必须符合GB 50169-2006电气装置安装工程、接地装置施工及验收规范★施工必须符合GB 50198-94 民用闭路监视电视系统工程技术规范★施工人员应先按要求穿戴好反光背心然后再进行施工作业。
★在施工区域放置安全墩,确保施工区域安全,要求如下:普通公路:在车辆来向的前方150米处依次放置【施工区域警示牌】、【施工路段限速牌】、【导向牌】,然后用隔离墩将施工区域隔离出来。
高速公路:在车辆来向的前方1.5公里靠硬路肩或中央护栏(安全的地方)处放置【施工作业警示牌】,间隔150米左右后放置【施工道路限速牌】,间隔150米左右放置【导向牌】,再间隔150米左右放置【距离施工地点距离提示牌】,然后开始在安全区域放置安全隔离墩,靠路边放置150米左右后慢慢的将施工区域围起来,并在隔离墩转弯处放置【车流导向牌】,然后用隔离墩将施工区域全部围拢,并在出施工区域150米外的安全地方放置【取消限速标志牌】。
★钢管吊装区域应设置明显的危险告示牌。
★钢管吊装作业区域周围应有人看守,劝导行人绕道通行。
★被悬吊的钢管以及吊臂下严禁站人。
★切勿带电作业,确保用电安全。
有电线外漏部分,要求首先测量验电,确定后再进行施工作业。
★施工作业过程中,避免电线线头外漏,接线部位应作严格的绝缘包扎。
★需登高作业时,请按要求系安全带、配戴安全帽。
★登高作业中,请先系好安全带再进行施工作业。
放置好随身物品和浮动物品,防止高空坠物伤人。
★登高作业区的下方严禁站人,防止被高空坠物砸伤。
★登高作业区域周围需有人看守,劝导行人绕道通行。
目录前言 (4)第一部分:安装、布线 (4)1.1安装: (4)1.2布线说明: (8)第二部分:设备安装连接 (9)2.1设备安装方法: (9)2.2设备连接方法: (11)前言由于各地施工条件不同,本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方。
手册内容内容将根据产品功能的增强而更新,并将定期改进或更新本手册中描述的产品或程序,更新的内容将会在本手册的新版本中加入,恕不另行通知。

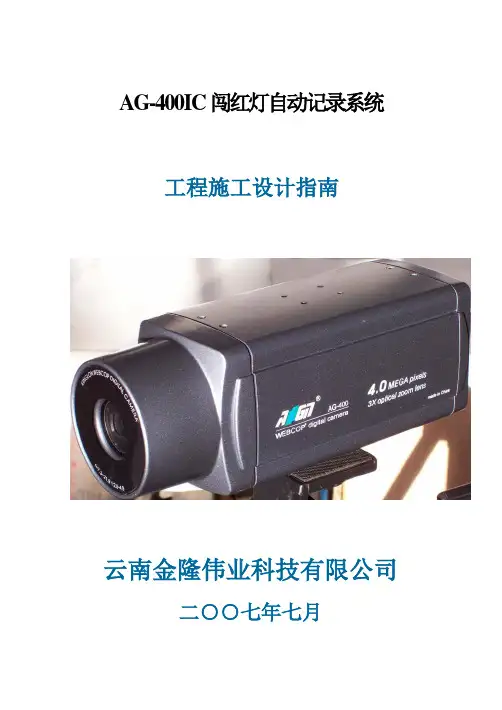

AG-400IC闯红灯自动记录系统工程施工设计指南云南金隆伟业科技有限公司二○○七年七月目录重要提示 (2)关键名词 (2)1.立杆类型及材料 (2)2.立杆位置和安装 (3)3.线缆走向规划 (3)4.系统供电 (4)5.传输方式及设备箱放置 (4)6.线圈埋设及馈线引出 (4)7.信号灯信号采集 (6)8.闪光灯安装 (6)9.系统接地和防雷 (7)10.材料预算 (7)11.路口示意图 (7)1重要提示本工程设计指导书是从设备提供厂商的角度出发,对进行设备安装的工程设计、施工阶段需要注意到的,可能影响到系统运行的可靠性、稳定性以及系统指标的要点或细节提出指导意见,并不是整个工程设计、施工的详细指导书,请遵从相关标准或规范的规定。
下各项的顺序和工程设计和施工的顺序和重要性无关。
关键名词设备:指安装有网警相机、车辆检测器和信号灯检测器的亚安防护罩。
设备箱:指配套的或自行设计加工的用于放置ADSL终端、集线器(HUB)、路由器、光纤收发器、电源开关、防雷器等的箱体。
1.立杆类型及材料●建议使用F型立杆,立杆高度以设备安装后相机距地面的高度不要超过6米为准,横臂长度以相机应处于监控路口该方向车道的中心线上方为准。
●立杆横截面类型分有八楞、圆形两种,八楞杆刚性较好,成本较高。
立杆的抗风标准清参考国家和行业有关标准或者根据用户要2求决定。
●设备和闪光灯安装在横臂上,所以要在相应的位置预留出出线孔。
●要根据横臂的尺寸,加工配套的抱箍,用于固定设备和闪光灯。
●不能共用交通信号灯的立杆。
2.立杆位置和安装●立杆距离停车线的距离在15到25米之间,推荐为20米。
●关于立杆安装所涉及到的基坑尺寸、水泥标号、预埋件、浇灌方式、养护期等请遵守立杆厂家或国家相关规范的要求。
3.线缆走向规划系统中需要4类线缆:●1根3芯带屏蔽的交流电源线,线径0.5mm2,用于给前端设备供电,来自系统供电的取电点。
●如果使用高亮的频闪灯如JCS-06JG,则需要将交流电源线的线径提高到1.5 mm2。

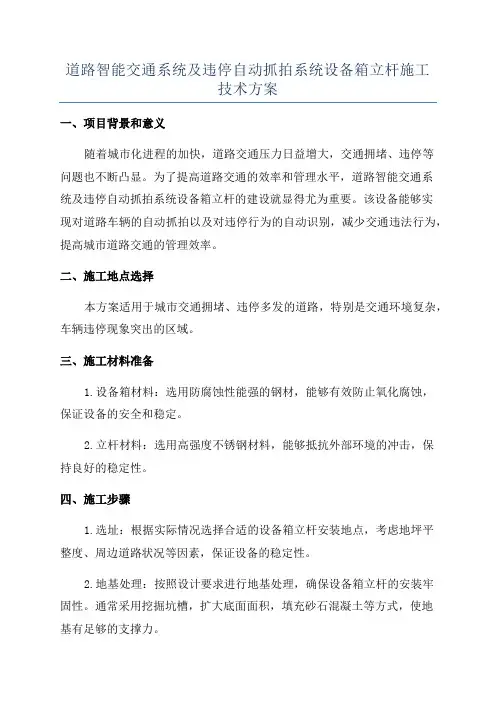

道路智能交通系统及违停自动抓拍系统设备箱立杆施工技术方案一、项目背景和意义随着城市化进程的加快,道路交通压力日益增大,交通拥堵、违停等问题也不断凸显。
为了提高道路交通的效率和管理水平,道路智能交通系统及违停自动抓拍系统设备箱立杆的建设就显得尤为重要。
该设备能够实现对道路车辆的自动抓拍以及对违停行为的自动识别,减少交通违法行为,提高城市道路交通的管理效率。
二、施工地点选择本方案适用于城市交通拥堵、违停多发的道路,特别是交通环境复杂,车辆违停现象突出的区域。
三、施工材料准备1.设备箱材料:选用防腐蚀性能强的钢材,能够有效防止氧化腐蚀,保证设备的安全和稳定。
2.立杆材料:选用高强度不锈钢材料,能够抵抗外部环境的冲击,保持良好的稳定性。
四、施工步骤1.选址:根据实际情况选择合适的设备箱立杆安装地点,考虑地坪平整度、周边道路状况等因素,保证设备的稳定性。
2.地基处理:按照设计要求进行地基处理,确保设备箱立杆的安装牢固性。
通常采用挖掘坑槽,扩大底面面积,填充砂石混凝土等方式,使地基有足够的支撑力。
3.设备箱安装:将设备箱按照设计要求放置在准备好的地基上,保持水平稳固,同时需要留出连接电源和通信线路等接口。
4.立杆安装:采用螺栓连接方式将立杆固定在设备箱上,确保立杆稳固可靠。
5.设备安装:根据设备操作说明书进行设备的安装工作,包括固定、连接、调试等。
五、施工要点和难点1.设备箱和立杆的安装要牢固稳定,能够承受外部恶劣环境的冲击。
2.设备箱内部的设备安装要符合规范,确保设备的正常运行。
3.设备的电源和通信线路要经过严格的防护处理,以防止外部恶意破坏。
4.设备箱和立杆的颜色和外观要与周围环境相协调,避免对城市景观的影响。
六、施工时间和成本1.施工时间:根据实际情况进行具体安排,通常需要3-5天左右的时间完成施工。
2.成本预算:施工成本包括设备购置、施工人工费用、材料费用等。
根据项目具体要求进行成本估算。
七、施工效果评估根据设备正常运行和违停自动抓拍的情况进行效果评估,包括系统的稳定性、识别准确率等方面。
本产品的制造号码标示于底盖上和背盖上。
请在下面空白出填上本机的制造号码,并将此说明书妥加保存,以便需要时查核。

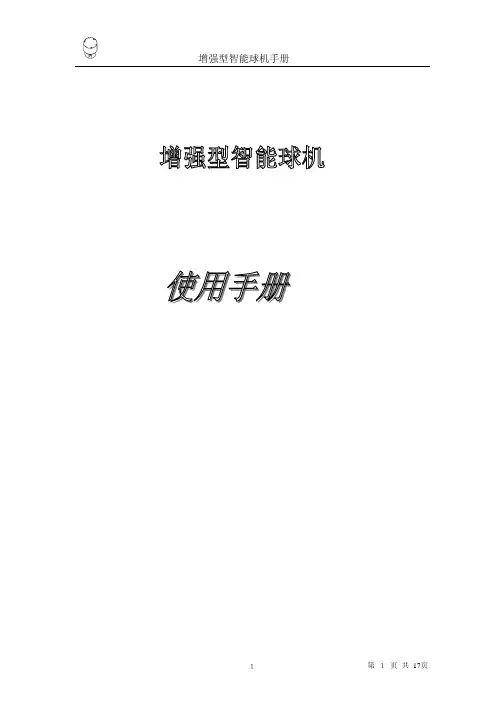

型号: —————————制造号码:—————————增强型智能化球机目录一、注意事项 (1)二、功能介绍 (2)三、球机设定 (5)四、安装步骤 (9)五、技术参数 (13)六、常见故障分析 (14)右,而非空载电压为15V;否则,球机可能工作不正常。
3.球机内部为精密光学及电子器件,在运输保管及安装过程中要防止重压、剧烈震动等不正确的操作方法,否则可能对产品造成损坏。
4.请不要自行拆卸球机内部器件,以免影响使用,里面没有用户自行维修的零件。
5.使用中必须遵守各项电气安全标准,配用本机自带的专用电源。
RS-485及视频信号在传输过程中应与高压设备或电缆保持足够的距离,必要时还要做好防雷击、防浪涌等防护措施。
6.本机为室内安装使用,避免球机淋雨、受潮等。
在潮湿的地方请不要使用。
如果安装在室外,则必须使用密封防护罩,绝对禁止露天单独使用。
7.不要在超出限定的温度、湿度或电源规格的状态下使用本产品。
8.不管智能化高速球型摄像机电源是否接通,不要将摄像机瞄准太阳或极光亮的物体,不要将摄像机长时间瞄准或监视光亮的静止物体。
9.不要用强烈的或磨损性洗涤剂清洗智能化高速球型摄像机主体。
清理污垢时,应以干布清理,污垢不易清除时,可用中性清洗剂轻拭干净。
10.应小心使用智能化高速球型摄像机,应避免受撞或震动。
若使用不当,将受损害。
11.安装智能化高速球型摄像机时,请安装于具有足够承受力的位置。
12.镜头上如果粘有尘灰,请使用专用镜头纸。
a.内置解码器,集成多种协议,最多可集成16种通讯协议,通讯波特率可调,通过球机内部的简单拨码,即可与国内外主要系统兼容,通用性极强。
b.RS485串行控制;球机地址0~511。
2.集成全方位云台a. 水平360º无限位连续旋转,其转动速度从0.5~240rad/s连续调整;垂直方向转动范围0~90º,转速达60rad/s。

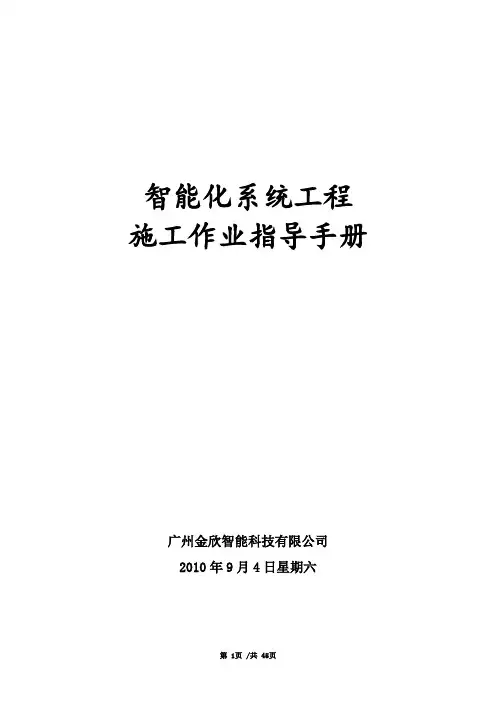

智能化系统工程施工作业指导手册广州金欣智能科技有限公司2010年9月4日星期六目录1.门禁系统 (4)1.1.管线敷设 (4)1.2.设备安装 (5)1.3.安装建议及注意事项 (5)1.4.系统调试 (7)1.5.常见问题及处理方法 (8)2.标准消费系统 (10)2.1.管线敷设 (10)2.2.设备安装 (10)2.3.系统调试 (10)3.离散巡更系统 (11)3.1.设备安装 (12)3.2.系统调试 (12)3.2.1.读卡测试: (12)3.2.2.软件测试: (12)4.IC卡停车场管理系统 (12)4.1.施工顺序及步骤 (12)4.2.设备安装 (13)4.2.1.出入口机、道闸的安装: (13)4.2.2.地感线圈的埋设: (13)4.2.3.相关的接线图 (13)4.3.系统调试 (13)4.3.1.联机运行测试 (13)4.3.2.收费标准下载: (14)A.月卡测试 (14)B.临时卡测试 (15)3.1.4.常见问题及处理方法 (15)①线路遇到强烈干扰(如将通讯线与交流电源线共管敷设); ...................... 错误!未定义书签。
③软件设置中,通讯延时设置过低(一般最低为200MS),太低会引起通讯失败。
错误!未定义书签。
5.智能照明系统 (17)5.1.系统原理及组成 (17)5.2.系统强弱电线路设计原理 (17)6.楼控系统 (21)6.1.系统设备的安装 (21)6.1.1.温、湿度传感器的安装 (22)6.1.2.压力、压差传感器、压差开关的安装 (23)6.1.3.流量传感器及其安装 (24)6.1.4.电量变送器的安装 (24)6.1.5.对于空气质量传感器的安装 (25)6.1.6.风机盘管温控器、电动阀及其安装 (25)6.1.7.电动风门驱动器的安装 (26)6.2.调试必备条件 (27)7.综合布线系统 (27)7.1.缆线敷设一般应符合下列要求: (27)7.2.水平电缆穿放 (28)7.3.主干光缆布放 (29)7.4.缆线的终端 (29)7.5.网线制作 (30)8.电视监控和防盗报警系统 (34)8.1.探测器安装 (34)8.2.报警控制器的安装 (39)8.3.摄像机的安装 (40)8.4.监控室及设备安装 (43)8.5.供电、照明与接地 (44)1.门禁系统门禁系统为TCP/IP和RS-422总线结构的系统,整个工程的实施过程中可分为管线敷设、设备安装、系统调试三个阶段。
监控摄像机安装施工规范V21. 概述本文档旨在规范监控摄像机的安装施工过程,以确保摄像机系统的正常运行和监控效果的最佳化。
2. 安装前准备2.1 选址- 选择摄像机安装位置时,应考虑监控范围、光线、防水、防尘等因素,选择合适的位置。
- 避免安装在高温、高湿、易受干扰的环境中,确保摄像机的长期稳定运行。
2.2 材料准备- 购买摄像机、云台、电源适配器等所需材料,并确保其质量可靠。
2.3 设备安装- 摄像机的安装应紧固稳固,确保安装后不松动。
- 云台的安装应平稳平衡,确保云台能够正常运动。
3. 接线及电源安装3.1 电源接线- 摄像机的电源接线必须符合相关标准,保证电源传输稳定可靠。
- 使用合适的电源线,避免过长或过短。
3.2 视频信号接线- 摄像机的视频信号接线应使用合适的视频线材,并正确连接至监控设备。
- 保证视频信号传输质量,避免干扰和损耗。
4. 调试和测试4.1 电源测试- 在安装完成后,必须进行电源测试,确保电源系统的正常运行。
4.2 视频信号测试- 进行视频信号测试,确认监控图像的清晰度和稳定性。
4.3 运动测试- 对云台进行运动测试,确保其可靠性和准确性。
5. 安装后处理5.1 数据管理- 对于安装过程中产生的数据和文件,进行合理的管理和备份,以备后续查阅和维护。
5.2 维护管理- 对安装的摄像机进行定期维护和检查,确保其长期稳定运行。
5.3 安全注意事项- 在安装和维护过程中,必须遵守相关的安全操作规范,确保人身安全和设备安全。
以上是监控摄像机安装施工规范V2.0的内容,希望能对您的工作有所帮助。
如有疑问,请随时与我们联系。

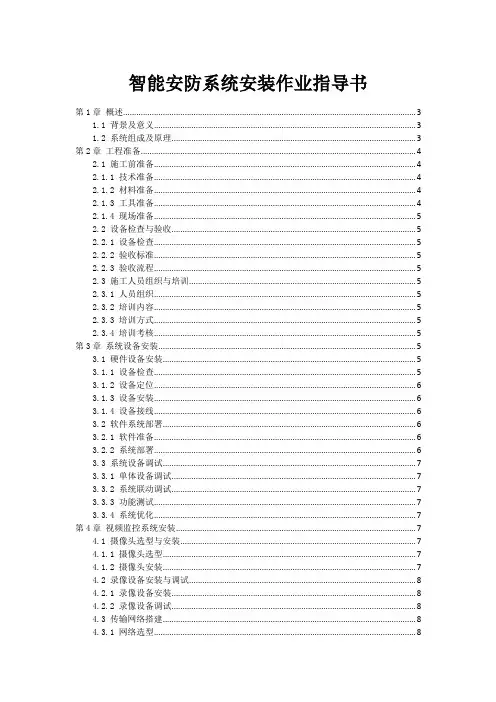

智能安防系统安装作业指导书第1章概述 (3)1.1 背景及意义 (3)1.2 系统组成及原理 (3)第2章工程准备 (4)2.1 施工前准备 (4)2.1.1 技术准备 (4)2.1.2 材料准备 (4)2.1.3 工具准备 (4)2.1.4 现场准备 (5)2.2 设备检查与验收 (5)2.2.1 设备检查 (5)2.2.2 验收标准 (5)2.2.3 验收流程 (5)2.3 施工人员组织与培训 (5)2.3.1 人员组织 (5)2.3.2 培训内容 (5)2.3.3 培训方式 (5)2.3.4 培训考核 (5)第3章系统设备安装 (5)3.1 硬件设备安装 (5)3.1.1 设备检查 (5)3.1.2 设备定位 (6)3.1.3 设备安装 (6)3.1.4 设备接线 (6)3.2 软件系统部署 (6)3.2.1 软件准备 (6)3.2.2 系统部署 (6)3.3 系统设备调试 (7)3.3.1 单体设备调试 (7)3.3.2 系统联动调试 (7)3.3.3 功能测试 (7)3.3.4 系统优化 (7)第4章视频监控系统安装 (7)4.1 摄像头选型与安装 (7)4.1.1 摄像头选型 (7)4.1.2 摄像头安装 (7)4.2 录像设备安装与调试 (8)4.2.1 录像设备安装 (8)4.2.2 录像设备调试 (8)4.3 传输网络搭建 (8)4.3.1 网络选型 (8)4.3.3 网络搭建 (8)第5章入侵报警系统安装 (9)5.1 报警探测器安装 (9)5.1.1 准备工作 (9)5.1.2 安装步骤 (9)5.1.3 注意事项 (9)5.2 报警主机及控制设备安装 (9)5.2.1 准备工作 (9)5.2.2 安装步骤 (9)5.2.3 注意事项 (9)5.3 系统布防与撤防 (10)5.3.1 布防操作 (10)5.3.2 撤防操作 (10)5.3.3 注意事项 (10)第6章门禁系统安装 (10)6.1 读卡器与控制器安装 (10)6.1.1 准备工作 (10)6.1.2 安装步骤 (10)6.2 出入口设备安装 (11)6.2.1 电磁锁安装 (11)6.2.2 出入口设备调试 (11)6.3 系统调试与验收 (11)6.3.1 系统调试 (11)6.3.2 系统验收 (11)第7章停车场管理系统安装 (11)7.1 车辆识别设备安装 (12)7.1.1 准备工作 (12)7.1.2 安装步骤 (12)7.2 道闸与控制器安装 (12)7.2.1 准备工作 (12)7.2.2 安装步骤 (12)7.3 系统调试与验收 (13)7.3.1 调试步骤 (13)7.3.2 验收标准 (13)第8章消防系统安装 (13)8.1 火灾探测器安装 (13)8.1.1 安装前准备 (13)8.1.2 探测器安装位置及高度 (13)8.1.3 探测器安装方法 (13)8.1.4 探测器调试 (13)8.2 灭火设备安装与调试 (14)8.2.1 灭火设备安装 (14)8.2.2 灭火设备调试 (14)8.3.1 设备安装 (14)8.3.2 设备调试 (14)第9章网络与通信系统安装 (14)9.1 传输设备安装 (14)9.1.1 设备选择 (14)9.1.2 设备安装 (14)9.1.3 设备配置 (15)9.2 网络布线与接入 (15)9.2.1 布线准备 (15)9.2.2 布线施工 (15)9.2.3 接入设备 (15)9.3 通信系统调试 (15)9.3.1 调试准备 (16)9.3.2 系统调试 (16)9.3.3 系统验收 (16)第10章系统验收与维护 (16)10.1 系统验收标准与流程 (16)10.1.1 验收标准 (16)10.1.2 验收流程 (17)10.2 系统维护与故障排除 (17)10.2.1 系统维护 (17)10.2.2 故障排除 (17)10.3 培训与售后服务 (17)10.3.1 培训 (17)10.3.2 售后服务 (18)第1章概述1.1 背景及意义社会的不断发展,安全问题日益受到广泛关注。

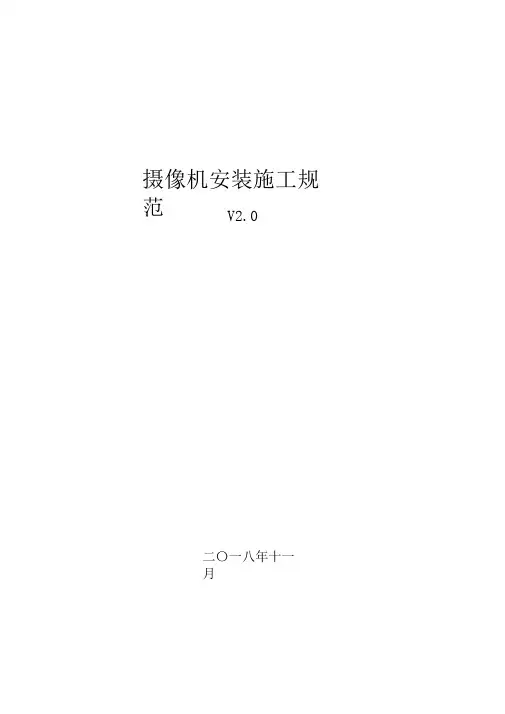

摄像机安装施工规范V2.0二〇一八年十一月摄像机安装施工规范目录1范围 (1)2规范性文件 (1)3摄像机安装施工 (1)3.1前端摄像机安装要求 (1)3.2前端摄像机的安装调试 (2)3.2.1工作前准备 (2)3.2.2安装环境注意事项 (3)3.2.3通电前确认事项 (3)3.2.4前端球型摄像机安装 (3)3.2.4.1一体化球型摄像机安装 (3)3.2.4.2红外智能球及网络红外智能球...........................173.2.4.3枪型摄像机安装说明...................................213.2.4.4筒型摄像机安装说明...................................283.2.5 端口连接 ...................................................303.2.5.1 电源连接.............................................303.2.5.2 以太网连接...........................................303.2.5.3音频连接.............................................301范围本规范规定了视频监控系统建设的前端监控点摄像机安装施工的基本要求,是城市视频监控系统前端摄像机安装工作的基本依据。
本规范包括范围、规范性文件、摄像机安装施工等三个章节。
2规范性文件本施工规范依据并引用下列规范:《安全防范工程技术规范》GB 50348-2004《视频安防监控系统工程设计规范》GB 50395-2007 《电气装置安装工程施工及验收规范》GB 50169-2006 《民用闭路监视电视系统工程技术规范》GB 50198-2011 《视频安防监控系统技术要求》GA/T 367-2001 《安全防范系统验收规则》GA308-2001 《城市监控报警联网系统技术标准》GA/T 669-2008 《安全防范工程程序与要求》GA/T75 -94 其它相关国标及部标,相关规定等3摄像机安装施工3.1 前端摄像机安装要求(1)摄像机具有防破坏、防振、防电磁干扰、防尘、防潮、防高温、防锈蚀功能。
友谊中皇城皇城路抓拍监控系统设计方案解决方案书第1章项目概述城市交通路口中的违章停车现象一直是城市交通中的顽疾,对道路的畅通以及行人的安全存在严重影响。
如何规范驾驶员的驾驶行为,对违法交通规则的行为及时准确地进行取证查处,是道路监控的关键问题。
目前,对于违章停车行为主要手段是现场执法和非现场执法两种手段,但两种手段都存在一些实际问题:1、现场执法:需要采用全人工的方式,执法效率低,警力资源耗费大,而且很难保证执法人员24小时在场,经常存在执法人员在场时秩序井然,执法人员离开后混乱依旧的现象,难以起到有效震慑效果;2、非现场执法:执法人员手动控制云台摄像机进行拉近、拍摄车辆,并予以人工识别车辆号牌,完成后需手动恢复摄像机预置位置,过程复杂繁琐,人工成本高,管理复杂低效,取证不符合道路违法取证的公安行业标准。
大华违章停车智能抓拍方案通过建设非现场自动取证系统,利用机器视觉代替人工视觉进行车辆目标提取、违法行为自动判断、自动跟踪放大、自动车牌识别,兼具机器连续工作优势和人工认知能力误差,准确、快速对机动车违法停车行为进行取证执法,最大程度上解放警力,有效治理城市违法停车行为,创造良好的城市环境,保证交通通畅安全。
1.1现状分析⏹城市道路现状◆车辆增长速度与道路增长速度不相适应矛盾日益突出:随着经济持续的告诉增长,城乡居民可支配收入的大幅提高,机动车辆呈现高速增长态势,市区非机动车也呈现高速增长,于此同时,机动车与非机动车发展相适应的城市道路却增长缓慢,且城市道路中平面交叉口较多,严重制约着道路通行能力。
◆市民交通意识差:很多城市在高速发展早期,并未过多考虑市民车辆停放问题,再加上市民本身交通意识不强,很多车辆乱停乱放,甚至占用非机动车道进行停车,这导致了城市交通经常出现“肠梗阻”。
最明显的是大型商场、超市、集贸批发市场等车流较多的区域,常常造成区域性路段交通拥堵。
⏹交通管理现状目前,各个城市交通管理部门虽然在针对城市交通管理上已经建设了一系列现代化技术辅助系统,取得了一定的成绩,但在针对占道停车等违法行为管理上,目前还主要是基于人工的现场取证和手动抓拍,欠缺先进的辅助手段,这使本来警力人员就欠缺的交通部门在日常工作中捉襟见肘,传统依靠人力改善交通状况显得力不从心。
违停球机架设方案
注意事项
在选择架设位置前,请满足以下两点
1.车辆类型满足检测要求(详细检测主要以小型车辆为主,比如港口中挂车,水泥车,工程车,吊车等排除)
2.车辆保证车牌区域能看见,且满足识别要求角度(最大倾斜角70°,最大俯角40°,施工之前注意避免遮挡,包括广告牌,绿化带等遮挡影响)违停
在配置违停功能时,请参考以下架设要求进行
安装L型杆件,高度为6米,摄像机安装于检测区域的中间位置,挑臂长度依据现场路宽来确定,以下为现场布局示意图:
实际施工事例照片
变道、压线、拥堵加塞
在配置变道、压线、拥堵加塞等功能时,请参考以下架设要求,以下为现场布局示意图:
注意:在架设时,以相机下方为基准,左右覆盖一个车道线为最佳假设位置,8-12m,是检测的盲区
掉头
在配置功能时,球机距离路口20米,球机图像下边缘视场宽度12~15米,相机位于内侧车道正上方,以下为现场布局示意图:
8 ~ 12 m
约 50 m
路肩
立杆6m
实际施工事例照片。
道路智能交通系统及违停自动抓拍系统摄像机安装调试方案1-1.1摄像机安装、按线将抱柱装支架固定于横杆上,将装有摄像机的护罩固定于支架上。
卸下镜头接口盖。
旋进镜头并拧紧,直至牢固;若要使用C 型接口镜头,请使用附带的C装配转接器。
将镜头控制线插头插入摄像机自动光圈镜头插座。
取岀护罩中的固定底板,用螺丝将摄像机固定于底板上。
将底板和摄像机固定在护罩内。
将底板和摄像机固定在护罩内,调节镜头焦距并进行聚焦,将相应的连接线与摄像机接好并从护罩的底部孔位处穿出。
调整好后固定调节螺丝,并关上护罩,锁紧螺丝。
1・1.2摄像机调试用携带的笔记本通过网线连接设备箱内的交换机(或直接将摄像机网线插入电脑网口)。
在通过网络访问网络摄像机之前,首先需要获取它的IP 地址,用户可以通过SADP软件(设备网络自动搜索软件)来搜索网络摄像机的IP地址。
运行随机光盘里面的SADP软件,点击【进入】。
软件会自动显示出当前局域网中正在运行的网络摄像机的IP地址、端口号、子网掩码、设备序列号以及版本信息等,如图所示:若搜索出来的IP地址和电脑的IP地址不在同一网段,可以通过SADP软件修改网络摄像机的IP地址、子网掩码和端口号等参数。
在SADP软件中,选择要修改的设备,点击【修改】,然后输入新的IP地址、子网掩码、端口号以及管理员口令(默认是12345),点击【保存】,即可修改设备的IP地址。
网络摄像机出厂默认IP为“192.0064”,端口为“8000”, 超级用户为“admin”,用户密码为“12345”。
按照施工相关文档的要求修改IP地址,填入后点击保存即可。
然后通过网页或客户端软件进行相关功能的配置和参数设置。
1.1.3信号灯安装、接线信号灯通过滑动螺栓、抱箍等连接配件将信号灯固定于杆件上;单立柱式信号灯下缘距路面高度应保证2.5m以上, 悬臂式安装净空须保证距路面5.2m以上。
安装信号灯装好后应对信号灯的可视最佳角度、高度等进行检查、调整,使之达到规定的要求。
道路智能交通系统及违停自动抓拍系统施工程序和主要施工方法第一节电气总体程序要求1、应按规定的施工及施工规范、质量评定标准以及标准图集施工。
2、线管铺设,按施工顺序做好暗设电缆预埋线管,同时做好防预埋管堵塞的措施。
3、灯基础浇注,信号灯安装,穿电缆,控制机安装,系统调试,通电实验。
第二节各工序流程及主要施工方法一、工序流程1、安装施工流程:挖沟埋管浇注信号灯基础一敷设电缆〜绝缘测试〜信号灯安装〜控制系统设备安装〜实验、调试〜自检〜竣工验收2、设备材料采购流程制定釆购计划〜确定品牌〜报主管部门审批〜下达采购计划〜材料釆购f自检〜入库f运输〜进场检验f进库 f 保管3、钢结构件生产工艺流程按图纸要求领取材料f下料f去毛刺f组合f检验f 焊接f去焊疤f检验f打磨f表面处理f检验f入库f运输f 进场检验f进库f保管二、施工方法1、定灯桩位:按照施工图及现场情况,以路口车道为基准确定信号灯安装位置。
2、挖沟及埋管:人行道以距路基石50cm为中心,开挖宽30cm深50cm电缆管预埋沟,按照施工图纸预埋相应的电缆管。
过街管道以两观察井最近距离且垂直于道路中心为基准,开挖宽30cm深50cm电缆管预埋沟,按照施工图纸预埋相应的电缆管。
3、信号灯杆基础浇注:按甲方提供信号灯杆基础图纸预制金属构件,开挖相应尺寸的基坑,金属构件进行防锈处理,防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》(GB/T9700)、《热喷涂金属件表面预处理通则》(GB/T11373).现行行业标准《钢铁热浸铝工艺及质量检验》(ZBJ36011)的有关规定。
4、敷设电缆:应符合下列要求4.1电缆型号应符合设计要求,排列整齐,无机械损伤, 标志牌齐全、正确、清晰;4.2电缆的固定、间距、弯曲半径应符合规定;4.3电缆接头良好,绝缘应符合规定;4.4电缆沟应符合要求,沟内无杂物;4.5保护管的连接、防腐应符合规定;5、信号灯、电子警察设备安装规定5.1信号灯的安装应符合国标《道路交通信号灯设置与安装规范》(GB14886—2006)。
一.工程准备1.各部门协调,工程勘察应在初步勘察后,对系统的杆位布置及走线进行初步规划,在此前提下,会同交警、城建、电力、自来水等有关部门的有关负责人共同进行,以便提前提出可能出现的问题并现场商定解决方案。
网络资源分配:如果条件允许,应在工程开工前向用户提出:●宽带上网条件:办公室应具有至少2M带宽的ADSL或其他方式上网条件;路口具有ADSL或光纤上网条件●至少一台PC机:预装windowsXP专业版或windows2000操作系统,硬盘80G以上,内存1GB以上,配10/100M以太网卡●IP地址:如相机需要通过用户内部局域网与服务器连接,则应事先分配IP地址给相机和服务器。
2.工程勘察工程勘察主要对以下内容加于确认并画出草图:(1).道口基本情况:包括各方向机动车道、非机动车道、停车线、人行横道、绿化带、红绿灯控制箱的准确位置、数量、朝向、尺寸,遇有道口特殊可能超出本指导书要求的须专门核实(2).工程条件:●道口各方向管线(电力、广电、电信、污水、雨水、城市照明、自来水、城市供暖、供气)详细分布情况调查,如有可能妨碍或特别有利于工程施工的,须图示说明,对施工无影响的管线可不作说明和图示●拟开挖部位丈量,图示说明开挖部位可能的情况(如地质、管线分布),对于开挖部位须事先与业主和相关部门进行协商,如遇施工管线与现有管线重合、交叉需要对已有管线进行局部改造时,需就预订改造方案与业主进行协商,避免纠纷,降低工程成本。
●用电条件:落实施工用电,尽量征得业主同意●工程用工条件:调查当地可雇佣的施工队情况,了解施工资质、设备实力、人员可调用情况等,也可初步洽谈工程费用●网络条件:调查用户所能接受的网络连接方式以及所能提供的网络连接条件,为便于设备运行维护,首先推荐用户使用区域网(光纤)方式组建网络一般原则:应尽量利用已有管线,避免开挖,优先考虑使用的管线顺序为:已有交警管线→已有电信(或广电)管线→已有电力管线→绿化带内新开挖布设管线→人行道内新开挖布设管线→路面新开挖布设管线3.工程设计根据工程勘察结果(草图及勘察人员的记录),用标准作图方式设计以下内容:(1).设备杆位,设备布置位置设计:杆位确定:一般情况,设备杆距离拍照时车牌位置20米,见图1和图2杆型选择:常见的F型立杆以横截面类型分有八楞、圆形两种,八楞杆刚性较好,成本较高。
违章球机工程安装指导书浙江宇视科技有限公司修订记录目录1违章球机工勘原则 (4)1.1 违章球机功能简介 (4)1.2 违章球机安装位置要素 (4)1.3 违章球机监控场景需要考虑的因素 (5)1.3.1 违停业务 (5)1.3.2 压线逆行业务 (6)2方案选型指导 (8)2.1 选择方案需要考虑的因素 (8)2.2 违停监控方案选择 (8)2.3 压线逆行监控方案选择 (9)2.4 多车道(大于2)逆行压线监控方案选择 (10)2.5 违停与逆行压线并行监控方案选择 (10)3典型场景选择 (11)3.1 推荐场景 (11)3.2 不推荐场景 (13)附录违章球违停工勘表 (18)附录违章球逆行压线工勘表 (19)1 违章球机工勘原则1.1 违章球机功能简介违章业务可分为违停抓拍和压线逆行抓拍,违停抓拍针对在预先设定好的监控区域内停车超过时间长度的车辆进行两次全景抓拍、两次特写抓图取证,而压线逆行抓拍则是针对预先设定好的监控区域内有车辆压道路实线或者是反向行驶时对其进行跟踪抓拍取证。
所有的违规行为都可以将违章图片上传至VM平台保存,相应的录像配套存储供后期审查,并且可以在前端配置进行证据链的合成以及通过FTP导出证据链。
违停球的top结构如下图所示:图1-1 违章球系统TOP结构图1.2 违章球机安装位置要素智能球机在安装的过程中受到的影响因素较多,在实际工勘中需要着重注意以下方面的影响:1)安装高度:安装高度保持在6-10米,推荐立杆高度6米。
2)安装位置:球机要安装在视野开阔的地方,逆行压线要安装在道路的正中央。
3)安装牢靠:球机安装后云台以最大转速转动时不能出现晃动以及道路前后仰角正常,不能出现前后倾斜的情况4)设备防护:球机安装完成之后电源和网络接头必须做好防水和防漏电处理。
1.3 违章球机监控场景需要考虑的因素1.3.1 违停业务1)监控区域:明确需要监控违停区域的范围,例如40米长的一条车道,那么按照设备抓拍最佳距离可以监控20-70米的位置,此时画面中心距球机点位60米。
下面推荐几组最佳适合的参数来满足常用的需求,其他的特殊情况可按照下面的表格进行计算或根据附录表进行查询。
推荐数据按照表:22X推荐表:30X推荐表:其他数值均按照以下的表格进行计算或者查询请选择设备型号倍率h杆高(m)d球机距画面中心点水平距离(m)dmin可检最近距离dmax可检最远距离检测区域HIC6622EX30I-5LIR-IT 2.00 6.0070.0023.3168.0444.732)监控角度:球机安装点可以与禁停区在一条直线上,也可以与禁停区成一定的角度。
角度越大会导致车牌识别率和捕获率越低,监控夹角应在±45°之内。
.3)抓拍方向:违停业务球机点位优先选择抓拍车头,车尾由于不同车型差异较大,成功率相对车头较低。
4)道路特征:道路场景不能选择为岔路口,违章车辆在岔路口行驶轨迹复杂,从而增大智能检测难度;另外也不可以是十字路口,以避免等绿灯的车辆对智能检测的干扰。
在球机画面中不可以出现弯道,弯道部分会导致采集图片上车辆、车牌变形,影响整体图片效果和识别率。
是否有斜坡,监控点存在斜坡时,此时可以考虑在坡道的下方安装球机,这样可以尽量多的看到车牌,但是也要注意仰角是否能够正常满足(需验证最大仰角角度)。
同时车辆过于密集也会导致误判的概率增加以及遮挡导致车牌无法识别。
5)遮挡:球机画面中,不可以有树枝(潜在树枝)、广告牌、线缆等遮挡。
1.3.2 压线逆行业务1)监控区域:压线逆行的监控区域为保证车辆能够被球机云台跟踪上,需要保证监控区域在离立杆位置至少40米以外,同时22倍违停球最远不能大于100米,30倍不能大于140米,否则无法正常变倍抓拍以及跟踪效果变差。
请选择设备型号倍率杆高(m)画面中心距离杆底推荐最近距离(m)画面中心距离杆底推荐最远距离(m)场景距离杆底最远距离(m)HIC6621EX22I-5LIR-IT3646.7656.76100.00具体参数说明示意图2)抓拍方向:压线逆行来向去向车辆均支持抓拍,推荐使用去向车辆抓拍,来向车辆抓拍时会出现球机低头角度过大从而影响识别,进行点位的安装需要考虑行车的方向。
不论是进行何种业务的抓拍,由于大型车辆捕获率不佳,在实际的点位工勘时,建议避开大车较多的场景。
3)道路特征:尽量避免将道路场景选择为岔路口,违章车辆在岔路口行驶轨迹复杂,从而增大智能检测难度;另外也应尽量避开十字路口,以避免等绿灯的车辆对智能检测的干扰。
在球机画面以及画面前后30米内不能出现弯道,弯道部分会导致采集图片上车辆、车牌变形,影响整体图片效果和识别率。
4)遮挡:球机画面中,避免有树枝(潜在树枝)、广告牌、线缆等遮挡,并且还需要考虑跟踪的过程中也不能有任何的遮挡,因此需要保证球机视野场景前30米内均不会出现遮挡。
5)车速:目前对于违章球压线逆行的功能中,车速在40km/h以内跟踪效果较优,实际场景中的车辆车速最好不要超过40km/h,不然将降低检测抓拍率。
6)监控宽度:压线逆行监控的宽度不能超过8米,正常的车道宽约3.5米,即违章球进行逆行压线的业务时最多监控两车道。
7)地面标识线:压线逆行的功能需要地面标识线的配合的场景,从图像的下边缘开始算,地面标识线至少达到图像的1/2高度。
2 方案选型指导2.1 选择方案需要考虑的因素设备推荐最佳违停监控区域:16~68米;设备推荐最佳压线逆行监控区域:场景区域至少距离球机点位至少40米;推荐立杆高度:6米;违停最大允许车辆角度:<45°。
逆行压线最大允许车辆角度:<25°。
根据立杆到监控区域的距离确定设备监控画面的位置及倍率。
所有的具体数值查询可根据附录的查询表进行查找。
说明:1) 违停车辆有效像素:在全景画面中,车辆的推荐大小是水平60~400个像素为最佳范围。
2) 压线逆行有效像素:在全景画面中,车辆在画面中央位置的车脸宽至少在150个像素为佳2.2 违停监控方案选择1) 单个区域监控方案对于单个监控区域,常规的安装方法是将违停球直接装在车辆的正前方。
正向抓拍的安装方法如下左图所示,确定好设备立杆位置,通过跳臂最终使违停球位于待监控车辆车牌上方的位置左右,这样能使车辆处于最小的角度,有利于车辆及车牌的识别。
2) 多个区域监控方案多个监控区域只要监控区域一直在可监控的区域中并且满足检测要求,可一直在该区域中设置多个检测规则区域,但是多个监控区域不能同时在一个场景中覆盖到则可以使用场景巡航的方式进行。
在此不再多做介绍。
2.3 压线逆行监控方案选择1) 单车道监控方案对于逆行压线单车道的监控,需要保证球机安装的位置要在道路的中央,具体的场景设置请参考 1.3章节用所要求的条件。
单车道双车道2) 双车道监控方案对于双车道而言,可设置的规则更多,同时监控的场景也更大。
但是在工勘上与单个车道的设置几乎没什么区别。
只需要将球机安装在监控的双车道的正中央即可。
至于来去向不同方向的车辆,在工勘球机安装的点位上并没有太大区别2.4 多车道(大于2)逆行压线监控方案选择目前逆行压线只支持双车道的同时监控,如果是进行超过两个车道的监控,建议安装多台球机分别监控2.5 违停与逆行压线并行监控方案选择违停与压线逆行并行时,则需要考虑到双方都有的限制,目前由于两种方式都会对球机云台进行操作,会导致相互指标之间的影响,如果为达到指标的要求,建议安装多个球机分别进行违停与压线逆行的监控,或者是设置多个场景分别执行压线逆行和违停的业务。
如果需要进行违停与压线逆行在一个场景并行时,需要将球机安装在道路中央,以保证压线逆行业务的要求,并且违停的斜向抓拍效果较压线逆行的斜向抓拍要优。
但同时需要注意的是违停区域如果和球机的夹角大于45度违停抓拍的效果无法保证。
如下图所示,违停与压线逆行并行时需将球机安装在道路中央。
3 典型场景选择3.1 推荐场景-普通球(HIC6622EX30I-IT)1. 推荐场景1(压线逆行双车道,只监控去向的车辆)2. 推荐场景2(压线逆行多车道)3. 推荐场景3(违停)4. 推荐场景4(违停)3.2 推荐场景-星光球(HIC6622I-HX30WH@A-L-IT)推荐场景(夜间),夜间照度至少满足1.5lux以上,具体图像参数参照《违章球开局指导书v2.0》。
3.3 不推荐场景1. 不推荐场景1(逆行压线)2. 不推荐场景2(逆行压线)3. 不推荐场景3(压线逆行)4. 不推荐场景4(压线逆行)5. 不推荐场景5(违停)6. 不推荐场景6(夜间场景不合适)7. 不推荐场景6,星光球夜间环境光亮度过低,图像效果不能保证,会出现噪点过大现象附录违章球压线逆行工勘表勘测地点勘测人员勘测日期杆高(m)编号球机型号车道数最大监控角度(°) 道路状况车速(km/h)监控场景到球机距离(m)监控时段场景图片备注1 HIC6621EX22I5-LIR-IT 1 ±15°去向单车道35 45 8:30~18:00 无2 HIC6622EX22I-5LIR-IT2 ±25°双车道20 8:30~18:00 无3 HIC6622I-HX30WH@A-L-IT 1±25°去向单车道30 45 8:30~18:00逆行1.JPG无4 HIC6622I-HX30WH@A-L-IT 1 ±25°来向单车道35 45 8:30~18:00逆行2.JPG无5 HIC6622I-HX30IR@A-L-IT 1 ±25°去向单车道30 45 8:30~18:00逆行3.JPG无6 7 8 91011附录违章球违停工勘表勘测地点勘测人员勘测日期杆高(m)编号球机型号最大监控角度(°) 违停时间监控场景到球机距离(m)监控时段场景图片备注1 HIC6621EX22I-5LIR-IT ±15°2min 45 8:30~18:00无2 HIC6622EX30I-5LIR-IT ±45°5min 25 8:30~18:00无3 HIC6622I-HX30WH@A-L-IT ±45°2min 45 8:30~18:00违停1.JPG无4 HIC6622I-HX30IR@A-L-IT ±45°2min 45 8:30~18:00违停2.JPG无5 HIC6622I-HX30WH@A-L-IT ±45°2min 45 18:00~6:00违停3.JPG无67891011附录工勘表以及查询表违停球压线逆行工勘表.docx 违停球违停工勘表.docx违章球监控距离计算查询表.xlsm。
