闸门及启闭机安装作业指导书

（完整）闸门及启闭机.本工程包括水闸工作闸门、埋件安装及TP5型螺杆式启闭机安装调试等。

一、闸门及埋件安装1、闸门埋件安装1）、埋件安装工艺流程：底槛和门槽凿毛、清理T底槛、主反轨测量控制点设置T埋件检查T底槛安装T底槛二期砼浇筑T脚手架搭设T主反轨拼接T主、反轨埋件吊装T主、反轨调整加固T门槽二期砼浇筑T门槽清理复查T脚手架拆除清理2）、底槛和门槽凿毛、清理利用浇筑闸墩时架设的脚手架将底槛和门槽二期砼浇筑部位凿毛并清理干净,凿毛后将插筋调直.3）、底槛、主反轨测量控制点设置按照门槽埋件安装图机相关图纸相互校对主要尺寸控制点高程，并确定门槽安装基准控制点.校对无误后做为门槽安装的依据。

采用经纬仪、水准仪等检测器具对门槽中心线、孔口中心线进行测定，选择高程、中心位置，把安装所需的全部尺寸放样定位备用。

4）、埋件检查检查埋件的外形尺寸、形位公差是否达到图纸、规范的技术要求，检查运输、搬运过程中是否碰撞扭曲，做好检查记录，以备安装.5）、底槛安装底槛安装前，将搭焊筋、连接板底槛腹板、肋板焊接，再与一期砼的预埋插筋按设计要求焊接，焊接后,根据底槛的腹板、肋板的位置相应调整搭焊筋的位置.安装前，按设计要求将待拼接的底槛焊接部位打坡口。

底槛用人工抬运就位.底槛焊接后人工进行精确调整底槛安装位置.底槛的位置调整准确后，用钢筋与底槛肋板和一期预埋插筋焊牢。

（完整）闸门及启闭机.6）、底槛二期砼浇筑底槛安装就位后，开始浇筑底槛二期砼。

砼浇筑时，注意振捣棒不要碰到底槛及其它埋件，底槛下的砼从腹板处向两边浇筑，并用钢筋插捣使砼密实.砼浇筑后，在底槛部位的上方搭设防护设施。

7）、脚手架搭设底槛砼浇筑后,开始架设门槽二期砼浇筑用的脚手架，架设脚手架时注意保护底槛不被破坏.8）、主反轨拼接拼接场地设在边侧空地上。

拼接前，首先按设计要求将待拼接的主反轨焊接部位打坡口。

主、反轨节间焊接时,在满足焊接要求的前提下,尽量将电焊机电流调小，并采用薄层焊，这样可以有效的控制焊接变形。

启闭机安装指导书（一）引言概述:本文档是关于启闭机安装指导书的第一部分。

启闭机作为重要的设备之一，在各个行业都有广泛的应用。

本指导书将详细介绍启闭机的安装步骤、注意事项以及常见问题处理方法，旨在帮助用户正确且顺利地安装启闭机，并确保其正常运行。

正文内容:一、准备工作1. 确认安装位置：根据实际情况，确定启闭机的安装位置，并进行测量，确保其与工作间隙、周围设备等的装配要求相符。

2. 准备所需材料和工具：包括安装所需的螺丝、垫片、电缆等材料，以及螺丝刀、扳手等常见工具。

3. 检查设备：在安装前检查启闭机的外观和配件是否完好，确保没有损坏或遗漏。

二、安装步骤1. 固定基础安装：根据设备的安装要求，将启闭机的基础固定在安装位置上，确保其稳定性和垂直度。

2. 安装传动系统：根据启闭机的类型和要求，安装传动系统，包括液压装置、电动机、减速器等。

注意传动系统的位置和配线的布置，确保其运行时的正常工作。

3. 安装操作控制系统：根据启闭机的操作方式，安装相应的操作控制系统，包括按钮、控制盘等。

对于液压系统，还需要安装油箱和相关管路。

4. 连接电缆和接线：根据启闭机的电气设计要求，连接相应的电缆和接线，确保其正确可靠。

5. 进行安全检查：安装完成后，进行全面的安全检查，包括液压系统的密封性、电气系统的绝缘性、运行过程中的振动等。

三、注意事项1. 安装时注意安全：在安装启闭机的过程中，要确保操作人员的安全，使用合适的防护装备，并遵守相关的安全规定。

2. 遵循制造商的指导：在安装过程中，要仔细阅读制造商提供的安装指南，并按照其要求进行操作。

3. 确保所需空间：在安装启闭机前，要确保安装位置周围有足够的空间，以方便安装和维护。

4. 合理布置电缆和接线：在安装电缆和接线时，要合理布置，避免交叉干扰和过度张拉，确保电气系统的稳定性和安全性。

5. 操作前进行测试：在安装完成后，必须进行启闭机的测试，确保其各项功能正常，并进行必要的调整和修正。

闸门、启闭机安装施工方案DOC清理干净，检查无损伤。

②、安装前对所有设备和构件进行检查，确保无损坏和缺陷。

③、对安装现场进行清理，确保场地整洁干净，且符合安全要求。

1.3.2安装方法①、按照设计要求进行设备和构件的吊装和定位。

②、进行设备和构件的连接和固定，确保其稳定可靠。

③、对设备和构件进行检查和调试，确保其正常运行。

1.4启闭机安装工程启闭机是水闸的重要组成部分，其安装质量直接影响水闸的使用效果。

因此，在安装启闭机时，必须严格按照设计要求进行施工，并进行必要的检查和调试。

2.1固定卷扬式启闭机安装方法①、进行设备的吊装和定位，确保其位置准确。

②、进行设备的连接和固定，确保其稳定可靠。

③、对设备进行检查和调试，确保其正常运行。

2.2移动式启闭机安装方法①、进行设备的吊装和定位，确保其位置准确。

②、进行设备的连接和固定，确保其稳定可靠。

③、对设备进行检查和调试，确保其正常运行。

2.3弧门固定卷扬式启闭机安装方法①、进行设备的吊装和定位，确保其位置准确。

②、进行设备的连接和固定，确保其稳定可靠。

③、对设备进行检查和调试，确保其正常运行。

凿毛已完成，槽内杂物已清理完毕，检查二期砼的位置和断面尺寸以及预埋插筋布置位置是否符合设计要求。

在进入工作现场后，必须对工作面进行清理，确保所有杂物都被清除干净。

对于安装的产品，应根据发货清单进行清点，检查是否符合所标明的数量与规格。

在运输、吊装、存放过程中，需要检查各部件是否有损伤、变形、丢失，并检查各部件在拼接处的安装标记是否属于本套产品。

如果存在问题，应进行修整并补备零件后才准许进行安装。

平面钢闸门的埋件安装包括主轨、反轨、侧轨、底槛的埋设。

在进行安装前，必须事先做好以下准备工作：a、埋件检查和变形校正：埋件运到工地后，首先应按图清点数量，检查所有构件的质量，并作出相应记录。

如果发现埋件变形，可以用千斤顶借外力来矫正，也可以用氧气乙炔火焰加热，利用构件本身金属热胀冷缩的内力进行矫形。

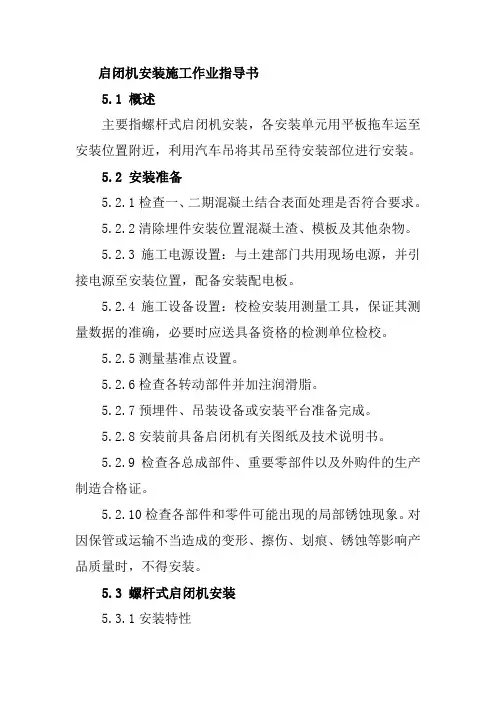

启闭机安装施工作业指导书5.1 概述主要指螺杆式启闭机安装，各安装单元用平板拖车运至安装位置附近，利用汽车吊将其吊至待安装部位进行安装。

5.2 安装准备5.2.1检查一、二期混凝土结合表面处理是否符合要求。

5.2.2清除埋件安装位置混凝土渣、模板及其他杂物。

5.2.3施工电源设置：与土建部门共用现场电源，并引接电源至安装位置，配备安装配电板。

5.2.4施工设备设置：校检安装用测量工具，保证其测量数据的准确，必要时应送具备资格的检测单位检校。

5.2.5测量基准点设置。

5.2.6检查各转动部件并加注润滑脂。

5.2.7预埋件、吊装设备或安装平台准备完成。

5.2.8安装前具备启闭机有关图纸及技术说明书。

5.2.9检查各总成部件、重要零部件以及外购件的生产制造合格证。

5.2.10检查各部件和零件可能出现的局部锈蚀现象。

对因保管或运输不当造成的变形、擦伤、划痕、锈蚀等影响产品质量时，不得安装。

5.3 螺杆式启闭机安装5.3.1安装特性螺杆式启闭机共14台，容量为1150KN，安装于启闭机平台。

5.3.2主要安装技术方案启闭机吊装单元采用汽车吊吊装就位，然后采用千斤顶调整安装。

启闭机安装完成并经试运转检查合格后方可启闭闸门。

5.3.3安装技术措施1）保持基础布置平面水平180º；启闭机底座与基础布置平面的接触面积达到90%以上；螺杆轴线垂直闸台上衡量的水平面；与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。

2）将启闭机置于安装位置。

把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。

螺杆的下方与闸门连接。

3）启闭机的基础建筑物安装必须稳固安全。

机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。

4）安装启闭机根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm，高程偏差不超过正负5mm。

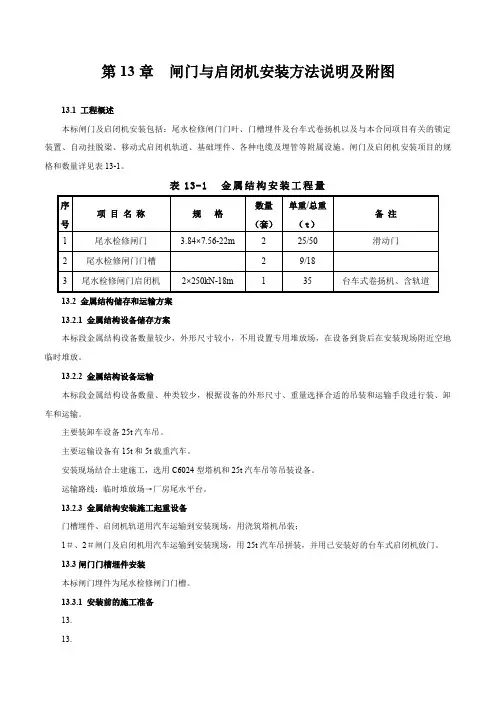

第13章闸门与启闭机安装方法说明及附图13.1 工程概述本标闸门及启闭机安装包括：尾水检修闸门门叶、门槽埋件及台车式卷扬机以及与本合同项目有关的锁定装置、自动挂脱梁、移动式启闭机轨道、基础埋件、各种电缆及埋管等附属设施。

闸门及启闭机安装项目的规格和数量详见表13-1。

表13-1 金属结构安装工程量13.2 金属结构储存和运输方案13.2.1 金属结构设备储存方案本标段金属结构设备数量较少，外形尺寸较小，不用设置专用堆放场，在设备到货后在安装现场附近空地临时堆放。

13.2.2 金属结构设备运输本标段金属结构设备数量、种类较少，根据设备的外形尺寸、重量选择合适的吊装和运输手段进行装、卸车和运输。

主要装卸车设备25t汽车吊。

主要运输设备有15t和5t载重汽车。

安装现场结合土建施工，选用C6024型塔机和25t汽车吊等吊装设备。

运输路线：临时堆放场→厂房尾水平台。

13.2.3 金属结构安装施工起重设备门槽埋件、启闭机轨道用汽车运输到安装现场，用浇筑塔机吊装；1＃、2＃闸门及启闭机用汽车运输到安装现场，用25t汽车吊拼装，并用已安装好的台车式启闭机放门。

13.3闸门门槽埋件安装本标闸门埋件为尾水检修闸门门槽。

13.3.1 安装前的施工准备13.13.13.13.13.3.1.5根据门槽设备的大小，提前准备有足够断面和数量的临时钢支撑对调整完成的门槽埋件进行加固，以保证门槽的安装精度，防止安装后的门槽及预埋件出现变形。

13.3.1.6布置电焊机和其他施工设备，满足设备的安装需要。

13.3.1.7搭设脚手架及安全防护设施⑴施工脚手架搭设前作好设计方案和施工方案，要求安全可靠，且同时能满足安装和二期混凝土施工的需要。

⑵合理设置安全梯道，在必要的部位布设安全网和栏杆。

13.3.1.8根据设计和规范要求编制详细的《施工工艺措施》报监理工程师审批，《施工工艺措施》中要包括安装、测量、焊接、加固、工期、安装偏差以及安全等内容，施工时也要严格按照批准的措施进行。

闸门与启闭机安装、维护、操作使用手册地址（ADD）：*********邮编（PQ）： *********电话（TEL）： ********传真（FAX）： **************电邮（E-mail）：****************闸门、启闭机安装调试操作使用说明闸门启闭机设备关于安装的技术要求及注释如下：1.首先安装的前提条件是：预埋钢板应保证在同一个平面内，平直度允差≤5mm，闸门孔中心应与启闭机螺杆预留孔保持铅垂，预埋板厚度为16mm，材质为Q235A。

2.安装时必须具备的工具：活动扳手、电焊机（包括电源）、气割机、汽车吊及吊装工具。

3.闸门具体安装方法为：土建预埋钢板与已经到位的闸门预埋钢板（连接在闸门体上）相焊接，焊接时闸门应保证两导轨（即闸门）铅垂的固定在土建预埋钢板上，焊接应采用断续焊接的方法进行施工，焊接完毕后，闸门与墙壁间有一定尺寸缝隙，此时应打开门盖，由缝隙的内侧向外侧堵塞相当数量的石棉及膨胀水泥的混合物。

4.启闭机的安装方法为：在固定启闭机的位置时，先将启闭机的螺杆孔中心与闸门轴心调整到同一直线上，再将启闭机座上的连接钢板与预埋钢板相焊接，（如启闭机无连接板时，应用焊接螺栓先焊在土建预埋钢板上，再将启闭机固定在所置位置），然后加上螺杆，即完成闸门与启闭机的初步安装。

5.电器部分按电器图将电控箱与启闭机相配套控制，启闭机的防雨罩（即自动限位器）应在闸门完全关闭时进行调整行程，调整好以后将防雨罩固定在启闭机上端。

6.在使用电动时，必须先将手柄卸下，因为手柄与蜗杆在电动时为同步运行。

7.在电器安装完毕后，应先检查电路是否正确，电器通电后运行是否正常。

8.启闭机与闸门应定时进行保养：启闭机、丝杆、闸门封闭面、导轨槽应经常加注润滑脂。

9.铸铁调节闸门一般安装在沉淀池，曝气池和配水井等处，用于调节水位和流量。

10.本闸门型式、安装方法与闸门类似，工作方式：向下为开，向上为关，闸门应迎水面安装。

闸门及起闭机安装作业指导书1、施工方案1.1 工程量清单1.2施工组织项目部下设一金结安装作业组，负责本工程全部金属结构的安装，由工程处调派一名长期负责金结安装的工程师作为技术负责人，全面负责金结安装的技术工作。

1.3施工方案钢闸门安装程序如图所示，安装方案要根据闸门的型式和施工条件确定。

钢闸门安装程序1.3.1平板滑动工作门门槽安装平板滑动工作门门槽安装包括底槛、主轨、反轨、侧轨及门楣。

采用汽车吊吊装，二期砼埋设。

1.3.1.1准备工作，安装前应完成以下工作：1）门槽一期砼凿毛，调整预埋插筋或基础螺栓；2）清除门槽内的渣土、积水；3）设置孔口中心、高程及里程测量控制点，用红铅油标示；4）搭设脚手架及安全防护措施；5）清理埋件堆放场地；6）布置电焊机、起吊设施和作业室；7）配合吊装用的锚栓应在一期砼浇筑时预埋；1.3.1.2劳动力及安装工器具配备见表1、表2表1 单位：人注：1、门槽安装人数按两侧主轨（或反轨）同时安装，一般作业考虑。

2、电焊工为执证上岗人员。

表2 单位：台注：空压机和起吊设备利用工地现场已有设备，汽车吊无法吊装时，增加两台卷扬机。

1.3.1.3工期埋件安装工期的主要内容有螺栓调整、埋件就位、调整、固定、检查、验收、接头焊接、磨平、复测等。

其安装工期见表3：表3安装总工期大约为28天。

1.3.1.4对土建的要求1）预留二期混凝土断面尺寸，应使安装后的埋件与一期混凝土之间预留不小于200mm的净空。

2）预留基础锚栓直径应大于φ16mm，伸出混凝土面150~200mm，间距不大于500mm。

3）二期混凝土立模时不得拆除加固钢筋，在加固钢筋上不得任意加焊或支撑。

埋件如有较大碰撞要复测检查。

4）二期混凝土应及时浇筑，浇筑时应分段进料，振捣密实，并及时清理粘接与表面的砂浆。

5）二期混凝土拆模后应检查门槽断面尺寸，割除门槽内所有露出的钢筋，清理门槽内粘接的灰浆及杂物。

1.3.2工作闸门安装1.3.2.1埋件安装A安装前应具备的条件1）门叶组装完成，检查合格，门槽复测合格，记录齐全，门槽内杂物及钢筋头等清理干净。

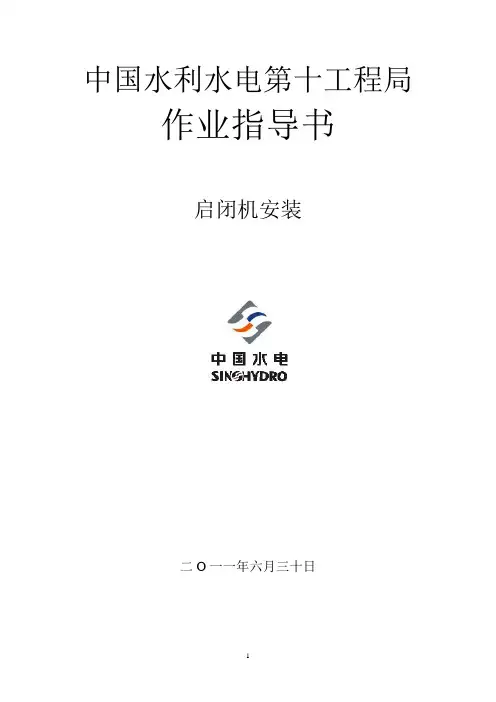

中国水利水电第十工程局作业指导书启闭机安装二O一一年六月三十日批准：曾竟审核：苏利峰校核：伍小安编写：王寿庆一、前言本文介绍启闭机及其附件安装的施工方法，同时对施工机械、施工材料、施工人员、施工作业环境和安全作了相应的要求。

对施工程序、检验和测试方法及手段、各阶段质量检查、验收标准和记录作出了明确规定。

相关的施工质量验收表格和单元施工质量评定表格作为附件附后。

编写本作业指导书所引用的规范、标准：DL/T 5018-2004 《水利水电工程刚闸门制造、安装及验收规范》SL 27-91 《水闸施工规范》GB 11345-89 《钢焊缝手工超声波探伤方法和探伤结果分析》GB 3323-87 《钢熔化焊接接头射线照相或质量分析》GB 8923-88 《涂装前钢材表面锈蚀等级或除锈等级》SL 105-95 《水工金属结构防腐蚀规范》以下文件，应同时作为安装及质量验收的重要依据：1）合同文件的专门规定。

2）设计图纸及厂家到货的随机图纸资料；3）出厂合格证、检查、验收记录二、启闭机安装流程及工艺措施启闭机结构型式主要有：固定卷扬式、液压式、移动台车式、门机等几种形式。

安装前首先熟悉图纸，了解启闭型式、安装位置以及结构件的外形尺寸、重量，以便确定吊装方案。

1、安装流程1.2、液压启闭机1.3、移动式启闭机（台车、门机）2、工艺措施要求2.1、固定卷扬机式A、技术准备工作：在熟悉图纸的基础上绘制测量放点图，配合测量人员进行放点工作，所有的控制点必需做出重要标志，并向各班组人员进行技术交底。

B、安装工器具准备：水准仪、拉紧器、压机（5t、10t）、楔子板、粉线、1m钢板尺、手拉葫芦、扳手、线垂（2kg）、卷尺、水平尺、简易三角架制作等C、安装要求：①、设备检查：制作厂家设备到达安装现场后，根据图纸应对到货设备进行全面检查（质量、数量），合格后方可进行安装工作。

②、分安装控制点线：根据图纸找出纵、横向中心（吊点中心），分别找出联轴器法兰盘的最高点、卷筒轴的中心线（固定卷扬式启闭机）。

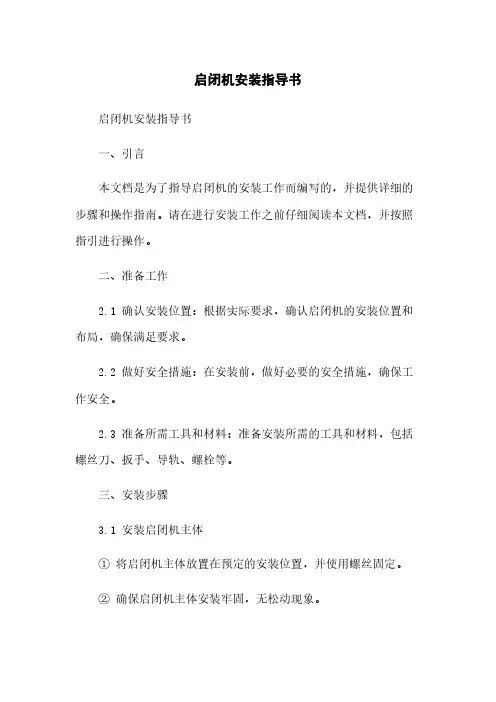

启闭机安装指导书启闭机安装指导书一、引言本文档是为了指导启闭机的安装工作而编写的，并提供详细的步骤和操作指南。

请在进行安装工作之前仔细阅读本文档，并按照指引进行操作。

二、准备工作2.1 确认安装位置：根据实际要求，确认启闭机的安装位置和布局，确保满足要求。

2.2 做好安全措施：在安装前，做好必要的安全措施，确保工作安全。

2.3 准备所需工具和材料：准备安装所需的工具和材料，包括螺丝刀、扳手、导轨、螺栓等。

三、安装步骤3.1 安装启闭机主体①将启闭机主体放置在预定的安装位置，并使用螺丝固定。

②确保启闭机主体安装牢固，无松动现象。

3.2 安装控制系统①将控制系统放置在适当位置，并与启闭机主体进行连接。

②根据控制系统的说明书进行接线，确保各线路连接正确。

3.3 安装电源线①确保电源线符合要求，并进行正确的接地处理。

②将电源线连接到控制系统，并做好绝缘和固定处理。

3.4 连接传感器①根据需要安装传感器，并确保位置正确。

②将传感器与控制系统进行连接，确保信号正常。

3.5 调试系统①连接电源，打开启闭机。

②根据控制系统的说明书进行参数设置和调试，确保系统正常工作。

四、验收和使用4.1 完成安装后，进行系统验收。

检查启闭机的功能是否正常，各部分是否协调工作。

4.2 进行必要的调整和校正，确保启闭机的性能达到要求。

4.3 在正式使用启闭机之前，进行必要的培训和操作说明，确保用户能够正确、安全地使用启闭机。

五、附件5.1 本文档附带启闭机安装位置示意图。

5.2 附带启闭机控制系统接线图和传感器连接图。

六、法律名词及注释6.1 启闭机：指用于开启或关闭通道的装置，常用于大型门窗、工业设备等。

6.2 传感器：指用于感知和检测物理量的装置，常用于自动控制系统。

6.3 控制系统：指用于控制、监测和保护设备的系统，常用于工业自动化等领域。

14 闸门及启闭机安装方法说明14.1概述14.1.1工程概况溢洪道进口设闸门双孔两道，孔口均为潜孔式。

上游为事故检修闸门，单孔净宽6.0m，高10m，下游为弧形闸门，单孔净宽6.0m，高9m。

电站进水口设闸口一孔三道，孔口均为潜孔式。

依次为主栏污栅、副栏污栅、事故检修闸门。

其余为相关设备。

14.1.2工作责任(1)负责以上工程项目安装所需的钢材、焊接材料、连接件和补涂装材料等的采购和存放，并按标书的有关规定进行检验和验收。

(2)金结设备的交货验收及清查：办理正式的移交手续。

(3)负责金结设备的装卸车、保管和储存，并负责交货地点至工地现场的运输工作。

(4)负责以上金结设备的安装、补涂装及保养、维修等。

(5)进行焊接和检验工作，并按技术条款要求进行焊接工艺评定。

(6)负责有关主要资料、计划和措施等文件的提交、审批。

14.1.3主要工程量表14-1 闸门及启闭机安装工程量表14.1.4金属结构设备安装施工总进度计划金属结构设备安装计划4个月完成，即从2007年6月10日至2007年10月10日。

计划2007.6.10～2007.8.10完成闸门埋件安装，2007.8.11～2007.9.20完成闸门安装；2007.9.20～2007.9.30完成工作闸门液压启闭机安装；2007.10.1～2007.10.10完成检修门启闭机安装。

14.2金属结构设备安装施工布置14.2.1金属结构设备安装施工机械布置施工机械以25t汽车吊为主，导链、启闭机为辅进行闸门安装。

14.2.2金属结构设备安装现场布置安装用工具房、电焊机房采用移动式钢结构房屋，在施工场地附近放置，电源接砼施工布置的取电点。

14.3原材料及人员进场14.3.1板材：选用通过ISO9001认证的并经质量监督部门检验合格的生产厂家的板材，到货后的每批板材均附有出厂材质证明书。

对于闸门面板用料选用与面板尺寸规格相同的板材，以减少对接焊缝。

14.3.2焊条：根据母材材质，按技术规范及材质要求，选用相变点L TTE焊条，且每批焊条附有出厂合格证。

中国水利水电第十工程局作业指导书启闭机安装二O一一年六月三十日批准：曾竟审核：苏利峰校核：伍小安编写：王寿庆一、前言本文介绍启闭机及其附件安装的施工方法，同时对施工机械、施工材料、施工人员、施工作业环境和安全作了相应的要求。

对施工程序、检验和测试方法及手段、各阶段质量检查、验收标准和记录作出了明确规定。

相关的施工质量验收表格和单元施工质量评定表格作为附件附后。

编写本作业指导书所引用的规范、标准：DL/T 5018-2004 《水利水电工程刚闸门制造、安装及验收规范》SL 27-91 《水闸施工规范》GB 11345-89 《钢焊缝手工超声波探伤方法和探伤结果分析》GB 3323-87 《钢熔化焊接接头射线照相或质量分析》GB 8923-88 《涂装前钢材表面锈蚀等级或除锈等级》SL 105-95 《水工金属结构防腐蚀规范》以下文件，应同时作为安装及质量验收的重要依据：1）合同文件的专门规定。

2）设计图纸及厂家到货的随机图纸资料；3）出厂合格证、检查、验收记录二、启闭机安装流程及工艺措施启闭机结构型式主要有：固定卷扬式、液压式、移动台车式、门机等几种形式。

安装前首先熟悉图纸，了解启闭型式、安装位置以及结构件的外形尺寸、重量，以便确定吊装方案。

1、安装流程1.2、液压启闭机1.3、移动式启闭机（台车、门机）2、工艺措施要求2.1、固定卷扬机式A、技术准备工作：在熟悉图纸的基础上绘制测量放点图，配合测量人员进行放点工作，所有的控制点必需做出重要标志，并向各班组人员进行技术交底。

B、安装工器具准备：水准仪、拉紧器、压机（5t、10t）、楔子板、粉线、1m钢板尺、手拉葫芦、扳手、线垂（2kg）、卷尺、水平尺、简易三角架制作等C、安装要求：①、设备检查：制作厂家设备到达安装现场后，根据图纸应对到货设备进行全面检查（质量、数量），合格后方可进行安装工作。

②、分安装控制点线：根据图纸找出纵、横向中心（吊点中心），分别找出联轴器法兰盘的最高点、卷筒轴的中心线（固定卷扬式启闭机）。

闸门的安装施工作业指导书2.1 安装前准备工作2.1.1进行图纸审核，制定施工组织设计、焊接工艺、质量保证措施以及安全文明施工条例等技术文件，报监理工程师审批。

2.1.2清点闸门及其配件的数量，检查闸门构件在运输、存放过程中是否有损伤，检查各构件的安装标记，确保装配准确。

2.1.3检查门叶的几何尺寸，如有超差应制定措施（经监理人批准）修复后进行安装。

2.1.4安装用各种工器具齐全，测量工具经相关部门校验并在有效使用期内。

2.1.5在闸门拼装部位（门槽顶部平台）安装锁定梁，梁顶部支承部位用水平仪测量调平。

2.2 运输及吊装闸门采用平板拖车运输、25t吊车吊装。

2.3 门叶拼装门叶现场拼装采用水平拼装。

门叶吊装到位后，在门叶及吊头上悬挂钢线并采用水平仪等仪器进行整体调整，检查各项控制尺寸合格后，进行临时固定，穿销或进行高强螺栓连接或焊接。

拼装后的闸门各项尺寸偏差符合施工图纸及DL/T5018-93规范的要求。

2.4 穿销、高强螺栓连接按图纸要求穿销连接。

螺栓联接时先用普通螺栓对称进行固定，然后根据高强螺栓施工工艺要求进行高强螺栓的联接，用扭力扳手或电动扳手施拧，合格后进行抽查。

扭力扳手使用前需进行校验，合格后方准使用，用以施工和检验的扭力扳手不应使用同一把板手。

闸门门叶结构连接完毕，经过测量校正合格后，调试或安装支撑部件等，挂线调整所有主支承面，使之在同一水平面上，误差不得大于施工图纸的规定。

2.5 水封安装将闸门提升进行安装底水封及侧水封。

安装时，先将水封橡胶按需要的长度粘接好，再将水封压板一起配钻螺栓孔。

橡胶螺栓孔用自制的专用钻头使用旋转法加工，孔径比螺栓直径小1mm。

2.6 防腐闸门工地焊缝及损坏部位防腐，按招设计图纸及有关标准执行。

2.7 静平衡试验闸门用启闭机自由吊离锁定梁100mm，通过滑道中心测量上、下游方向与左、右方向的倾斜，单吊点平面闸门的倾斜不超过门高的1/1000，且不大于8mm。

塑料闸门及电动启闭机施工安装方案1.引言2.材料准备2.1塑料闸门选择质量可靠、结构合理、款式美观的塑料闸门。

材料应选用抗紫外线的高密度聚乙烯塑料，具备耐用、防水、耐候等特点。

2.2电动启闭机选择功率适中、质量可靠、品牌知名度高的电动启闭机。

根据实际情况，选择带有防撞装置、防风装置和电动锁功能的电动启闭机。

2.3电源及配电系统根据需要，配置供电系统和信号线路。

供电系统应确保稳定可靠，信号线路应采用优质电缆，并按照电路图进行正确连接。

3.施工步骤3.1安装电动启闭机底座根据设计要求和实际情况，选择适合的地点，将电动启闭机底座安装于地面上。

底座应垂直于地面，固定牢固，确保启闭机的稳定性。

3.2安装塑料闸门柱体根据设计图纸，将塑料闸门柱体正确安装在底座上。

柱体应垂直、水平，并与启闭机底座连接牢固。

可使用螺栓或焊接方式进行固定。

3.3安装塑料闸门根据实际情况，按照制造商提供的安装说明，将塑料闸门安装在闸门柱体上。

闸门应平稳运行，操作灵活，关闭时与闸门柱体配合紧密。

3.4连接电动启闭机和塑料闸门根据电动启闭机和塑料闸门的电气接线图，正确连接电源和控制线路。

确保线路接头牢固，电气设备正常工作。

3.5调试和测试完成安装后，进行调试和测试。

确认电动启闭机和塑料闸门的各项功能正常，调整启闭机的开启和关闭速度、灵敏度等参数。

4.安装注意事项4.1安全性在施工和安装过程中，注意安全。

严禁违章操作，使用专业施工工具，佩戴个人防护装备。

4.2设备保养根据制造商的保养手册，定期对电动启闭机和塑料闸门进行保养。

及时清洁设备，检查设备运行状态，修复或更换磨损部件。

4.3质量把关在选购材料和设备时，选择有信誉的供应商，确保产品的质量和性能达到标准要求。

严格按照设计图纸和制造商提供的安装说明进行施工和安装。

5.总结本文介绍了塑料闸门及电动启闭机的施工安装方案，包括材料准备、施工步骤、安装注意事项等内容。

合理的施工安装方案能够确保设备的正常运行和使用寿命。

铸铁闸门及启闭机安装说明及操作手册work Information Technology Company.2020YEAR系列铸铁镶铜闸门及启闭机安装使用说明及操作手册新河县黄河水利机械厂一、总体结构及安装方式1、本公司的铸铁镶铜闸门结构及安装方式齐全，按结构可分为：单向升杆式方、圆闸门(型号：SFZ、SYZ)；单向暗杆式方、圆闸门(型号：AFZ、AYZ)；双向升杆式方、圆闸门(型号：SSFZ、SSYZ)；启闭机按结构分为：手轮式（型号：QSL）、手摇式（型号：QSY）、手电两用式（型号：QDA）及双吊点式（型号：QDS、QSS）如下图所示SFZ型 SYZ型AFZ型 AYZ型SSFZ型 SSYZ型QSL型 QSY型 QDA型QDS型 QSS型2、按安装方式可分为：a)靠壁式：适用于圆闸门φ200-φ1200，方闸门300-1000等单向闸门的安装，土建预留孔比闸门口径大100mm。

b)附壁式：适用于所有规格的单向及双向闸门的安装，土建预留与闸门口径相同。

靠壁式附壁式法兰式下开式c)法兰式：适用于所有规格的单向及双向圆闸门的安装，穿墙管的法兰密封面尺寸应与闸门的法兰密封面尺寸一致，穿墙管应伸出墙面150-200mm以确保安装，当穿墙管为钢管时，需与闸门法兰配制一只钢法兰，安装时两法兰装配后再与穿墙管焊接，法兰标准为：JB/T81-94，。

d)平底式：适用于泥沙量较大，特别有块状物容易在闸门前造成堵塞的场合。

e)下开式：适用于上开时无空间的场合，只适用于单向闸门安装。

f)自撑式：适用于渠道安装，上部无法设置启闭机平台的场合。

下开式自撑式3、二、供货分散程度：1.型当闸门通径≤Φ1200或≤1000×1000时，闸门为整体供货。

2.型当闸门通径＞Φ1200或＞1000×1000时，除导轨外为整体供货。

3.配套启闭机、丝杆以及轴导架等合理包装后供货。

三、安装前的准备1.查看发货清单，清点货物数量及紧固件、备件等数量是否与清单一致，同时做好货物的保管工作。

1适用范围本作业指导书适用于各种水利水电工程中，用来启闭各种闸门的双吊点固定卷扬式启闭机的各种规格的产品的安装。

2编写依据表2-1编写依据3作业流程作业（工序）流程图见图3-1。

图3-1作业（工序）流程图4安全风险辨析及预控4..1固定卷扬式启闭机安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

·4.2 按《指南》中与启闭机安装作业相关联的《电网建设安全施工作业票》结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表4-1 作业任务安全基准风险指南5作业准备5.1人员配备表5-1人员配备表5.2主要工器具及仪器仪表配置表5-2主要工器具及仪器仪表配置表6作业方法6.1固定卷扬式启闭机埋件安装卷扬式启闭机埋件中心调整均以已安装合格的相应门槽中心为基准。

调整合格并做好加固工作，以确保砼浇筑过程中不移位。

6.2固定卷扬式启闭机安装①、启闭机产品到达现场后，会同发包人、监理单位按招标文件、制造厂的设备清单及DL/T5019-94《水利水电工程启闭机制造、安装及验收规范》（下称DL/T5019-94规范）进行全面检查。

清洗减速器，按制造厂的要求注入润滑油。

同时保证减速器转动灵活，油封和结合面不漏油。

检查基础螺栓埋设位置，螺栓埋入深度及露出部分的长度符合要求。

检查启闭机平台高程，其偏差符合图纸及DL/T5019-94规范要求。

②、按制造厂提供的图纸和技术说明书要求进行启闭机的安装、调试和试运转。

(完整版)铸铁闸门及手动式启闭机施工安装方案1. 介绍本文档旨在提供一份完整的铸铁闸门及手动式启闭机施工安装方案。

该方案旨在帮助施工人员在安装铸铁闸门及手动式启闭机时，按照正确的方法和程序进行操作，以确保施工质量和安全。

2. 施工准备在施工安装之前，确保以下准备工作已经完成：- 购买合适尺寸和规格的铸铁闸门和手动式启闭机；- 准备施工所需的工具和设备；- 根据施工现场的要求，准备所需的人力资源。

3. 施工步骤3.1 铸铁闸门安装3.1.1 安装基础1. 根据设计要求和现场情况，确定合适的基础类型和尺寸；2. 在施工现场进行基础测量和标定；3. 按照设计要求，在施工现场进行基础开挖和处理；4. 根据基础类型，制作和安装混凝土基础或钢筋基础；5. 根据基础尺寸和要求，进行基础验收。

3.1.2 安装闸门1. 根据设计要求和现场情况，将铸铁闸门按照正确的顺序运输到施工现场；2. 使用合适的起重设备，将闸门安装到基础上；3. 通过调整闸门位置和水平度，确保其处于正确的安装位置；4. 根据设计要求，使用合适的螺栓和连接件，将闸门与基础固定连接；5. 对安装好的闸门进行检查和调整，确保其正常运行和密封。

3.2 手动式启闭机安装3.2.1 安装支架1. 根据设计要求，制作合适的手动式启闭机支架；2. 使用合适的工具和设备，将支架安装到铸铁闸门上；3. 对支架进行调整和固定，确保其稳定和牢固。

3.2.2 安装启闭机1. 将手动式启闭机按照正确的顺序和方法运输到施工现场；2. 将启闭机安装在支架上，确保其与闸门的连接牢固而稳定；3. 连接启闭机和闸门的工作部件，确保其正常运行和灵活性；4. 对安装好的手动式启闭机进行检查和测试，确保其正常操作和安全可靠。

4. 完工验收施工安装完成后，进行以下验收流程：- 对铸铁闸门进行外观检查，确保其无明显缺陷和损坏；- 对手动式启闭机进行操作测试，确保其灵活可靠；- 进行施工记录和报告的整理和归档。

(完整版)钢制闸门及螺杆式启闭机施工安装方案1. 引言本文档旨在提供钢制闸门及螺杆式启闭机的施工安装方案，以确保施工过程的顺利进行。

2. 施工准备工作2.1 材料准备根据设计要求，准备钢制闸门和螺杆式启闭机等材料。

2.2 工具准备准备适当的工具，包括起重设备、焊接设备、切割设备等，以满足施工要求。

2.3 施工人员安排安排有经验的施工人员进行施工工作，确保施工质量。

3. 施工步骤3.1 钢制闸门安装1. 根据施工图纸确定钢制闸门的安装位置；2. 使用起重设备将钢制闸门吊装到安装位置，确保平稳安全；3. 进行钢制闸门的固定和连接，确保稳固可靠。

3.2 螺杆式启闭机安装1. 根据施工图纸确定螺杆式启闭机的安装位置；2. 使用起重设备将螺杆式启闭机吊装到安装位置，确保平稳安全；3. 连接螺杆式启闭机的电源和控制系统，确保正常运行。

3.3 动力连接1. 根据施工图纸确定钢制闸门与螺杆式启闭机的动力连接方式；2. 进行动力连接，确保钢制闸门的启闭动作与螺杆式启闭机的运行同步。

4. 完善施工细节4.1 检查和测试在完成安装后，对钢制闸门和螺杆式启闭机进行检查和测试，以确保其正常运行和功能完好。

4.2 安全防护为了保障安全，设置相应的安全防护措施，如安装护栏、标识和警示灯等。

4.3 施工清理完成施工后，进行现场清理，保持施工现场的整洁。

5. 总结本文档提供了钢制闸门及螺杆式启闭机施工安装方案的详细步骤和注意事项。

在施工过程中，应根据实际情况进行调整，并遵守相关安全规定和施工标准。

完成施工后，应进行检查和测试，确保钢制闸门及螺杆式启闭机的正常运行。

最后，保持施工现场的整洁，提高工作效率。

闸门及启闭机安装一、埋件安装（一）、埋件安装工艺流程图焊接打磨门槽清理、复测主轨安装反轨安装底槛二期砼浇筑底槛安装安装准备测量放线门槽埋件二期砼浇筑（二）、埋件安装方法1、采用16T汽车吊将埋件吊至门槽，并利用千斤顶调节螺杆，进行精调、检查验收后再加固。

2、利用电动葫芦在门槽内搭建活动工作平台，以便于埋件安装、尺寸测量及焊接。

除锈刷漆3、埋件就位调整完毕，与一期混凝土中的预留锚栓、锚筋或一期预埋连接件焊牢。

严禁将加固材料直接焊接在主轨、反轨、底槛等的工作面上或水封座板上。

4、埋件上所有不锈钢材料的焊接接头，必须使用相应的不锈钢焊条进行焊接。

5、埋件所有工作面上的连接焊缝，在安装工作完毕和浇筑二期混凝土后，仔细打磨，其表面粗糙度应与焊接构件一致。

6、埋件安装完毕后，对所有的工作表面进行清理，门槽范围内，影响闸门安全运行的外露物必须清除干净，并对埋件的最终安装精度进行复测，作好记录报送监理。

7、安装好的门槽，除了主轨道轨面、水封座的不锈钢表面外，其余外露表面，进行防腐处理。

二、闸门安装（一）、工作闸门安装工艺流程图（二）、检修门安装工艺流程图安装准备门叶拼装焊铰座吊装闸门吊放就位启闭试验检查验收清理、油漆（三）、工作闸门安装方法1、闸门现场拼装应严格控制焊接变形：（1）、从事现场安装焊缝的焊工，必须持有有效的合格证书；（2）、无损检测人员必须持有国家专业部门签发的资格证书，评定焊缝质量应由Ⅱ级或Ⅱ级以上的检测人员担任；（3）、每批焊接材料都必须具有产品质量证明书和使用说明书，并进行抽样检验；（4）、所有焊缝的外观检查、无损探伤都要按照《水利水电工程钢闸门制造安装及验收规范》（DL/T5018-94）的规定进行。

焊缝无损探伤的抽查率，吊放入门槽检查测量做好记录防腐节间焊接门叶吊放上拼装平台搭建拼装平台清点门叶附件门叶调整止水件等附件安装拼装平台拆除除符合上述规范规定外，还必须遵照监理的指定，抽查容易发生缺陷的部位；（5）、施工过程中，必须按照监理指示，以有效消除焊接应力。
