2017新编中石化大型设备吊装工程规范

(1)从地面上吊起换热器要采用单吊点捆绑式的吊装技术，要注意轴面和地面夹角要保持四十五度，才能确保换热器穿进框架长度最大；(2)为了避免捆绑绳和设备产生打滑现象，捆绑点一定要进行相关的防滑措施，我们可以根据滑车组和吊车之间相互配合的关系，分次倒换绑绳位置来确定热换器的绑绳，设备基础和钢材结构是倒换绑绳位置的前提，设备基础如果是混凝土结构，不能将换热器直接放置在基础上，避免对基础造成损坏，要在基础旁放置临时钢支架，或者将滑车组调到基础旁边，再将滑车组提起，用手拉葫芦张拉就位。

1.3 带脱水包罐的吊装带脱水包罐的吊装整体来说与换热器吊装方法和机具设置方面都较为相似，但是具体来说还要注意以下两个方面的问题：(1)临时钢支架是放置罐体的前提条件，临时钢支架的放置位置就是吊装过程中倒换绑绳临时安装钢支架的位置；(2)在带脱水包罐吊装的过程中，由于脱水包的凸出部分超过了罐体的鞍式支座，所以为了确保吊装施工的顺利进行，一定要保证脱水包朝向水平的方向，时刻注意脱水包及其附带的接管是否与基础发生了相互碰撞的现象，并对此现象进行有效的避免。

2 大件吊装工程管理2.1 吊装的安全技术管理在大件吊装的工程中，一般涉及到两个方面的工程管理，一方面就是吊装的安全技术管理，安全有效的施工方案才能确保吊装施工的顺利进行，才能确保石油化工大型设备吊装施工的质量和效率，因此安全才是吊装施工高效顺利完成的前提和保障，必须对加强吊装施工安全性进行足够的重视和关注。

为了确保整个吊装施工的安全性，必须对施工中的所有设备、人员和技术进行细致的管理和控制，确保每一个指标都符合安全的范围。

首先要确保吊索具的合格和安全，对吊索具进行严格的管理，吊索具的出场时间、检验报告、合格证以及现场外观检查进行细致的管理，控制好吊索具的安全性。

其次，要对吊装现场进行严格的管理和控制，吊装前的准备工作一定要做充分，严格的进行相关的检查和确认，对吊装方案、受力结果以及地基承载力等方面进行检查，根据施工现场的环境和条件尽心确认，查看吊装方案和安全质量措施是否符合要求，只有一切符合要求和条件后，才能开始吊装施工。

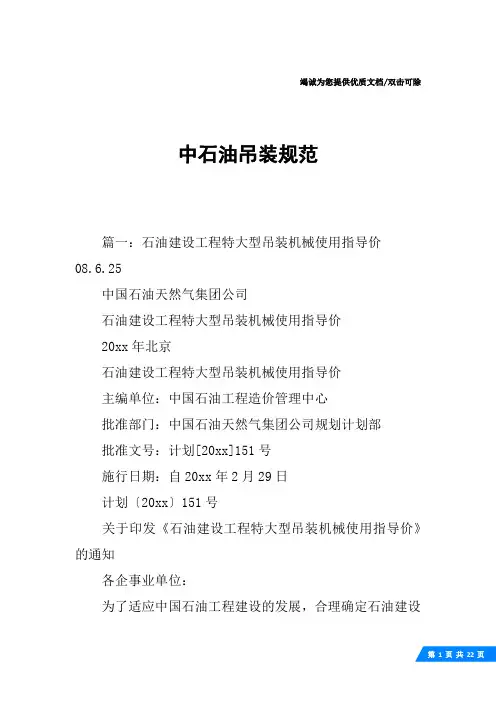

竭诚为您提供优质文档/双击可除中石油吊装规范篇一：石油建设工程特大型吊装机械使用指导价08.6.25中国石油天然气集团公司石油建设工程特大型吊装机械使用指导价20xx年北京石油建设工程特大型吊装机械使用指导价主编单位：中国石油工程造价管理中心批准部门：中国石油天然气集团公司规划计划部批准文号：计划[20xx]151号施行日期：自20xx年2月29日计划〔20xx〕151号关于印发《石油建设工程特大型吊装机械使用指导价》的通知各企事业单位：为了适应中国石油工程建设的发展，合理确定石油建设工程特大型吊装机械使用费，有效控制工程投资，满足石油建设工程计价的需要，我们组织编制了石油建设工程特大型吊装机械使用指导价（简称指导价），现印发给你们。

指导价适用于石油建设安装建筑工程，是编制可行性研究估算、初步设计概算及招标、投标文件的参考依据，是指导工程预（结）算的依据。

〖指导价〗由规划计划部负责管理，石油工程造价管理中心负责解释。

本指导价自印发之日起执行。

附件：石油建设工程特大型吊装机械使用指导价二○○八年二月二十九日主题词：石油工程吊装机械指导价通知抄送：财务资产部，财务部，预算管理办公室，法律事务部，安全环保部，质量管理与节能部，工程技术与市场部，国际事业部（外事局），审计部。

存档（2），共印10份。

规划计划部20xx年2月29日印发说明一、编制目的为了适应中国石油建设工程的发展，合理确定和有效控制石油建设工程特大型号装机械使用费，满足石油建设工程计价的需要，编制了《石油建设工程特大型吊装机械使用指导价》（以下简称《指导价》）。

二、适用范围《指导价》适用于石油建设安装建筑工程，是编制可行性研究投资估算、初步设计概算及招标、投标文件的参考依据，是指导工程预（结）算的依据。

三、编制依据1.建设部《全国统一施工机械台班费用编制规则》（建标[20xx]196号）。

2.国家及行业有关技术标准、规范。

3.中国石油天然气集团公司、股份公司有关规定。

吊装作业安全规范(2017.5)一、工程概况根据《吊装作业安全规范(2017.5)》，本工程为某大型设备安装项目，工程地点位于某工业园区。

工程主要包括大型设备吊装、安装、调试等工作。

工程规模较大，施工难度较高，需采用专业的吊装设备和技术。

为确保吊装作业的安全、顺利进行，特制定以下施工方案。

二、吊装管理（一）、吊装施工组织流程1. 编制吊装施工方案，明确吊装工艺、吊装设备、人员配置等。

2. 吊装前进行安全技术交底，使所有参与人员熟悉吊装方案及安全措施。

3. 吊装前对现场进行勘察，了解现场环境、设备情况，确定吊车站位、设备摆放等。

4. 办理吊装作业许可，提交相关部门审查。

5. 吊装作业前，对吊车、吊具进行检查，确保设备状态良好。

6. 吊装过程中，严格执行吊装方案，实时监控吊装状态，确保安全。

7. 吊装完成后，对现场进行清理，整理吊装记录，办理吊装作业结束手续。

（二）、现场吊装组织机构1. 项目经理：负责整个项目的组织、协调、管理工作。

2. 技术负责人：负责吊装方案编制、技术指导、质量监督等工作。

3. 安全员：负责现场安全监管、隐患排查、事故处理等工作。

4. 吊车司机：负责操作吊车，按照吊装方案完成吊装作业。

5. 吊装指挥：负责现场吊装作业的指挥、协调、监督工作。

6. 施工人员：负责现场吊装作业的具体实施。

（三）、管理职责1. 项目经理：全面负责项目吊装作业的安全、质量、进度等工作。

2. 技术负责人：负责吊装方案的编制、审查、修改工作，指导现场吊装作业。

3. 安全员：负责现场安全监管，对吊装作业过程中出现的安全隐患及时整改。

4. 吊车司机：严格按照吊装方案操作吊车，确保吊装作业安全。

5. 吊装指挥：负责现场吊装作业的指挥、协调，监督吊装作业的顺利进行。

6. 施工人员：按照吊装方案和指挥要求，完成吊装作业。

同时，负责现场环境卫生、设备保养等工作。

三、工器具的选用根据吊装作业需求，结合工程特点和现场条件，选用以下工器具：1. 吊车：选用具有足够起重能力的汽车吊，确保满足最大起重量和起升高度的要求。

大型石油化工设备在工程建设中的吊装施工技术摘要：石油是国家发展必不可缺的资源，我国各相关单位应该不断地更新技术，使我国的石油产业更上一层楼。

吊装施工技术是项目施工是否能够顺利进行的关键，本文将分析吊装技术在工程建设过程当中的具体使用方式，希望可以给相关部门一些启迪。

关键词：石油化工；工程建设；吊装技术前言：随着我国基础建设的逐步发展，石油的重要性也日益凸显。

在这一历史大背景下，石油化工建设项目的规模越来越大，为了满足项目的需要，单机设备也越来越多。

如何在保证员工安全的前提下高效率、高质量地吊装这些设备，成为了各项目亟待解决的问题。

一、吊装工艺因为国情不同，发展不同，国内外的吊装工艺存在着一定的差异。

在过去，我国的吊装工艺一般来说是分段吊装，而欧美发达国家则是整体吊装。

随着我国建设行业的不断发展。

相关领导发现，整体吊装可以多快好省的完成工作任务，于是，国内的多数部门都在汲取外国的先进经验，采用了整体吊装的方法，其中就包括石油化工设备。

那么，为什么说整体吊装比分段吊装更为优异呢？这是因为如果使用分段吊装，那么就需要长时间的高空作业，在这一过程中，施工人员必须操作多种设备。

虽然现在大多数项目，都有较为完善的安全措施，但是依旧容易出现危险事故。

整体吊装的安装过程是在地面进行的，不但更安全，而且效率更高。

二、安全技术管理安全是每一个项目都必须注重的，项目领导一定要保证每一位施工人员的安全。

为了达到这一目标，项目领导必须重视安全技术管理。

第一，俗话说：工欲善其事必先利其器。

项目领导要关注吊装索具是否合格，其是否有合格证？是否有试验报告？如果该吊装索具出厂不到一年，项目就可以对其进行免检处理。

但是，如果其出厂时间在一年以上，那么就需要派出专业人士反复观察这些吊装索具，确保该吊装索具没有暗病。

第二，要注重对吊装现场的管理，确保进行特种作业的工人都有资格证书。

与此同时，技术人员还要对吊装方案、受力结构和承载力三方面进行研究，确保制定的设计方案与现场实际情况相吻合。

中国石化起重作业安全管理规定1.前言中国石化作为国内大型石油化工企业之一，拥有众多的工程项目，其中起重作业是炼油装置和化肥装置建设中必不可少的一项关键工作。

为保证起重作业的安全和顺利进行，制定起重作业安全管理规定十分必要。

2.安全责任2.1 安全管理部门责任中国石化各工程项目的安全管理部门有责任制定和实施安全管理制度。

其中，针对起重作业的安全管理制度需包含以下内容：•对起重机械、配重、钢丝绳等起重设备进行检查鉴定，并责任人签字；•对起重作业的标准化安全操作流程的制定，明确起重作业前、中、后的安全防范措施；•对起重作业的风险评估及安全控制措施的制定，确保作业安全；•对起重作业的现场安全检查、事故处理及事件记录的责任。

2.2用户单位的责任为保障起重作业的安全进行，用户单位的职责：•提供稳定的地面或立足基础，确保作业台面平稳，避免工程变形影响安全操作；•提供足够的反向力，防止起重设备在起吊过程中侧翻；•向承包人提供有关影响起重作业的现场防护规定，如管线、电线等；•对不具备安全使用条件的设备，请即时进行整改或停止作业。

2.3 承包方的责任•为保障施工期间人员和设备的安全，承包方需制定安全监督计划，并配备足够的安全监督人员；•承包方需统筹协调相关部门的沟通和课程培训，确保工程施工顺利开展。

3.安全防护措施3.1 人员管理起重作业必须由受过培训的专业人员操作，并制订起重作业计划。

起重操作人员需遵守安全操作规定，必须在关键位置翻转安全带，严禁吊运人员。

3.2 作业现场安全防护作业现场的安全防护措施主要包括：•对于不符合安全要求的起重设备和机器，需明令禁止使用，对严重事故隐患情况及时通报有关人员和部门；•建立相应的安全信号通讯制度，设置安全警戒线和安全警示标志。

3.3 现场安全控制•起重钢管：必须严格遵守钢管起吊标准规定，严禁超载、不合规、疏检钢管进行吊装；•钢丝绳：必须严格遵守钢丝绳起吊标准规定，严禁使用质量不达标的钢丝绳进行吊装；•配重：严格遵守配重限制规定，确保货物顺利安全吊装。

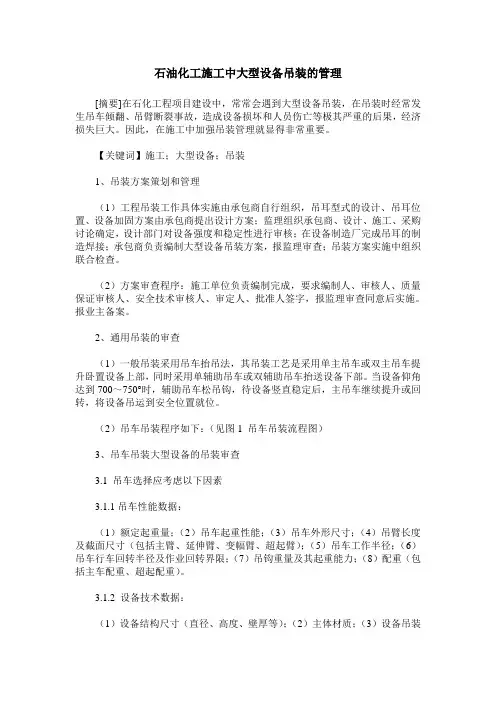

石油化工施工中大型设备吊装的管理[摘要]在石化工程项目建设中，常常会遇到大型设备吊装，在吊装时经常发生吊车倾翻、吊臂断裂事故，造成设备损坏和人员伤亡等极其严重的后果，经济损失巨大。

因此，在施工中加强吊装管理就显得非常重要。

【关键词】施工；大型设备；吊装1、吊装方案策划和管理（1）工程吊装工作具体实施由承包商自行组织，吊耳型式的设计、吊耳位置、设备加固方案由承包商提出设计方案；监理组织承包商、设计、施工、采购讨论确定，设计部门对设备强度和稳定性进行审核；在设备制造厂完成吊耳的制造焊接；承包商负责编制大型设备吊装方案，报监理审查；吊装方案实施中组织联合检查。

（2）方案审查程序：施工单位负责编制完成，要求编制人、审核人、质量保证审核人、安全技术审核人、审定人、批准人签字，报监理审查同意后实施。

报业主备案。

2、通用吊装的审查（1）一般吊装采用吊车抬吊法，其吊装工艺是采用单主吊车或双主吊车提升卧置设备上部，同时采用单辅助吊车或双辅助吊车抬送设备下部。

当设备仰角达到700～750°时，辅助吊车松吊钩，待设备竖直稳定后，主吊车继续提升或回转，将设备吊运到安全位置就位。

（2）吊车吊装程序如下：（见图1 吊车吊装流程图）3、吊车吊装大型设备的吊装审查3.1 吊车选择应考虑以下因素3.1.1吊车性能数据：（1）额定起重量；（2）吊车起重性能；（3）吊车外形尺寸；（4）吊臂长度及截面尺寸（包括主臂、延伸臂、变幅臂、超起臂）；（5）吊车工作半径；（6）吊车行车回转半径及作业回转界限；（7）吊钩重量及其起重能力；（8）配重（包括主车配重、超起配重）。

3.1.2 设备技术数据：（1）设备结构尺寸（直径、高度、壁厚等）；（2）主体材质；（3）设备吊装重量（包括方案中规定的随设备吊装的附件重量，如（梯子、平台、保温及附属管线等）；（4）设备重心位置；（5）设备整体稳定性；（6）吊耳形式、方位、高度；（7）设备吊点处局部强度和稳定性核算；3.1.3 吊装环境：（1）设备平面安装位置及设备起吊前的平面布置；（2）设备安装标高；（3）吊车在施工现场的行进道路状况（包括高空和地面）；（4）吊车站位处空间、地下设施及地耐力；（5）吊车装、拆吊臂所需的空间及安装配重所需的空间；（6）吊车上车（包括配重或超起配重）回转所需要的最大空间；（7）设备起吊后的空中吊运路线；3.2 吊装施工程序3.2.1施工机具进场：按规范中的相关规定对施工机具进行检查，并检验合格。

中国石油天然气集团公司起重吊装作业安全管理办法第一章总则第一条：为了加强起重作业安全管理，避免起重伤害事故，保障人员及国家财产安全，特制定本办法。

第二条：本办法适用于人力和非人力驱动起重吊装作业。

第三条本办法适用于集团公司所属各炼化企业。

第二章起重吊装作业安全管理第四条：：起重吊装作业按工件重力分为大型、中型、小型三级。

大型40吨以上，中型为20—39吨，小型为20吨以下。

第五条：大型、大型、中型设备，物件吊装或在特殊条件下小型设备吊装均应编制吊装作业施工方案，小型吊装作业应编制施工技术措施。

第六条：吊装作业施工方案要经技术、生产主管部门领导审批，施工中未经审批人员许可不得改变吊装施工方案，吊装作业施工方案的编制应包括以下内容：(1)工程概况(工件的重量、几何尺寸、重心位置、施工方法、技术工艺要求和施工要求等)。

(2)施工机具最大受力时的强度和稳定性核算。

(3)平、立面布置图(包括周围环境、地点、地下障碍物)，工件运输路线、拼接、吊装位置、桅杆竖立与拆除的位置及移动的路线，卷扬机、地锚与索具的布置，电源及吊装警戒线等。

(4)主要吊装施工机具、材料一览表。

(5)劳动组织及岗位责任制。

(6)工件强度的核算。

(7)对吊装工作的质量和安全方面的要求。

(8)操作步骤的要求。

(9)施工指挥命令的下达程序。

(10)安全注意事项。

第七条：起重指挥人员，司索人员和起重机械操作人员，必须经过专业学习和安全技术培训，经国家或业务主管部门考核合格，取得有关部门鉴发的《锅炉压力容器压力管道特种设备操作人员资格证》后，方可从事起重吊装作业。

严禁无证操作。

第八条：起重吊装作业前，生产技术人员要向参加起重吊装的人员进行技术安全交底。

第九条：参加起重作业的人员，要有明确的分工，统一听从指挥人员的命令，严禁起重作业中多头指挥。

第十条：遇有五级以上大风不得进行中型以上吊装，遇有六级和六级以上大风、大雾、大雨、大雪等恶劣天气或夜间照明不足，看不清指挥信号时，不得进行吊装作业。

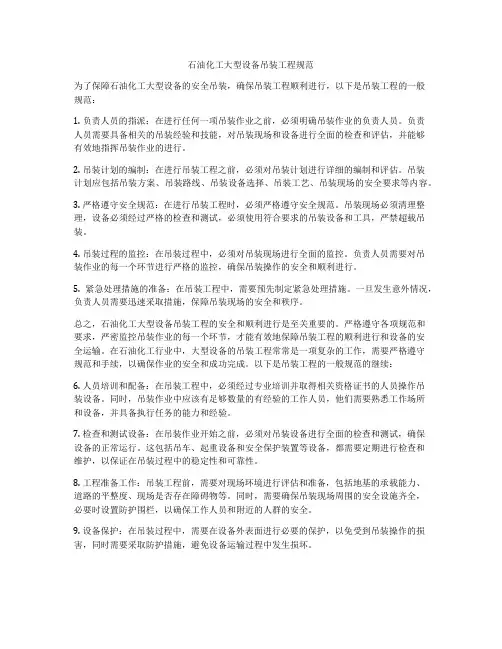

石油化工大型设备吊装工程规范为了保障石油化工大型设备的安全吊装，确保吊装工程顺利进行，以下是吊装工程的一般规范：1. 负责人员的指派：在进行任何一项吊装作业之前，必须明确吊装作业的负责人员。

负责人员需要具备相关的吊装经验和技能，对吊装现场和设备进行全面的检查和评估，并能够有效地指挥吊装作业的进行。

2. 吊装计划的编制：在进行吊装工程之前，必须对吊装计划进行详细的编制和评估。

吊装计划应包括吊装方案、吊装路线、吊装设备选择、吊装工艺、吊装现场的安全要求等内容。

3. 严格遵守安全规范：在进行吊装工程时，必须严格遵守安全规范。

吊装现场必须清理整理，设备必须经过严格的检查和测试，必须使用符合要求的吊装设备和工具，严禁超载吊装。

4. 吊装过程的监控：在吊装过程中，必须对吊装现场进行全面的监控。

负责人员需要对吊装作业的每一个环节进行严格的监控，确保吊装操作的安全和顺利进行。

5. 紧急处理措施的准备：在吊装工程中，需要预先制定紧急处理措施。

一旦发生意外情况，负责人员需要迅速采取措施，保障吊装现场的安全和秩序。

总之，石油化工大型设备吊装工程的安全和顺利进行是至关重要的。

严格遵守各项规范和要求，严密监控吊装作业的每一个环节，才能有效地保障吊装工程的顺利进行和设备的安全运输。

在石油化工行业中，大型设备的吊装工程常常是一项复杂的工作，需要严格遵守规范和手续，以确保作业的安全和成功完成。

以下是吊装工程的一般规范的继续：6. 人员培训和配备：在吊装工程中，必须经过专业培训并取得相关资格证书的人员操作吊装设备。

同时，吊装作业中应该有足够数量的有经验的工作人员，他们需要熟悉工作场所和设备，并具备执行任务的能力和经验。

7. 检查和测试设备：在吊装作业开始之前，必须对吊装设备进行全面的检查和测试，确保设备的正常运行。

这包括吊车、起重设备和安全保护装置等设备，都需要定期进行检查和维护，以保证在吊装过程中的稳定性和可靠性。

8. 工程准备工作：吊装工程前，需要对现场环境进行评估和准备，包括地基的承载能力、道路的平整度、现场是否存在障碍物等。

石油化工大型设备吊装工程施工技术规程嘿，咱今儿就来聊聊石油化工大型设备吊装工程施工技术规程这档子事儿！你说这大型设备，那可真是个大家伙啊，就好像是个超级大巨人，要把它安稳地吊起、安放好，那可得有真本事才行！首先啊，咱得做好准备工作。

就跟咱出门得先看看天气、带好东西一样，吊装前得把场地清理得干干净净，别到时候有啥障碍物挡着。

设备的检查那也是重中之重，可不能有啥毛病，不然半空中出问题，那可不得了啦！然后呢，选择合适的吊装设备也是关键。

这就好比你去打仗，得挑趁手的兵器呀！起重机得足够有力，钢丝绳得足够结实，可不能随随便便就找个家伙事儿来对付。

再说说吊装的过程，那真得小心翼翼，就跟捧着个宝贝似的。

起吊的时候得慢慢悠悠的，不能太急，不然“咣当”一下，设备摔坏了咋办？在空中移动的时候，也得稳稳当当，不能晃来晃去的，这可不是坐摇摇车呀！还有啊，施工人员可得专业，他们就像是一群经验丰富的老司机，知道怎么操控这个大家伙。

一个不小心，那可就是大麻烦。

他们得眼观六路、耳听八方，时刻注意着各种情况。

这吊装工程啊，就好像是一场精心编排的舞蹈，每个动作都得恰到好处。

从准备到实施，每一个环节都不能马虎。

你想想，要是有一个地方出了岔子，那不就全乱套了嘛！咱再打个比方，这就好比盖房子，得先把根基打好，然后一砖一瓦地往上垒。

吊装工程也是一样，得一步一个脚印地来，不能有丝毫的侥幸心理。

而且啊，安全永远是第一位的。

这可不是闹着玩的，一旦出了安全事故，那后果不堪设想。

所以啊，所有的措施都得做到位，防护装备得穿戴整齐，不能有任何的马虎。

总之呢，石油化工大型设备吊装工程施工技术规程那是相当重要啊！这可不是随随便便就能搞定的事儿。

得用心、得专业、得谨慎，才能把这个大家伙安全地吊起、安放好。

咱可不能小瞧了这活儿，它关系到整个工程的顺利进行呢！大家都得打起十二分的精神来对待，可别不当回事儿呀！你说是不是这个理儿呢？。

石油化工大型设备吊装工程规范石油化工大型设备吊装工程是石油化工行业中的重要一环。

这种工程的特点是设备体积大、重量重、形状复杂，并且对安全要求严格。

在整个吊装工程中，需要严格遵守各项规范，来确保人员安全和设备的完整性。

下面就从吊装前、吊装中、吊装后三个方面详细介绍石油化工大型设备吊装工程规范。

一、吊装前1.确定吊装方式和方案：在开始大型设备吊装之前，需要明确吊装方式和方案，以及其所需的各种设备与工具，以减少可能的人身伤害和设备损失。

2.安全措施规定：吊装前必须严格制定全面的安全措施规定，并在现场通过讲解等方式向参与人员宣传和普及，切实加强人员的安全意识和责任心。

3.现场勘查：吊装前需要对现场进行勘查，了解吊装区域的环境条件、地形环境、承重能力和精确测量设备的距离，以满足吊装要求。

4.制定吊装方案评估：制定吊装方案的好坏对于吊装成功至关重要。

需要对吊装方案进行评估，判断是否有危险因素存在，并做好应对措施。

二、吊装中1.吊装装置检查：在进行吊装前，应做好吊装装置的检查，以确认吊装装置是否符合安全规定要求，正常运行并且有足够的承载能力。

2.吊装时时刻监视：在吊装过程中，应时刻监视吊装装置的工作状态，同时多人协同作业，严格遵守操作规程和操作流程，确保吊装过程顺利进行。

3.做好吊装现场管理：吊装现场的管理是确保吊装顺利完成的关键。

应安排专人负责吊装现场的管理工作，随时与工人保持通讯联系，并制定应急预案和处理措施，以保证吊装工作的顺利进行。

三、吊装后1.设备放置就位：设备吊装成功后，应将设备放置到规定的位置，做好支撑和固定工作，并对设备进行细致的检查和调试，以确保吊装完毕的设备正常启动和运行。

2.拆卸吊装装置：吊装结束后，应对吊装所使用的装置全部拆卸下来并作好保养，以免下一次使用时发生问题。

3.整理与清理工作：吊装结束后现场要做好整理和清理工作，保持现场环境整洁。

并做好各项记录统计工作，为下一步工作做好准备。

中国石化起重作业安全管理规定1总则1.1起重作业是指利用起重机械将设备、工件、器具材料等吊起，使其发生位置变化的作业过程。

起重机械是指桥式起重机、门式起重机、装卸桥、缆索起重机、汽车起重机、轮胎起重机、履带起重机、铁路起重机、塔式起重机、门座起重机、桅杆起重机、液压提升装置、升降机、电葫芦及简易起重设备和辅助用具（如吊篮）等，不包括浮式起重机、矿山井下提升设备、载人起重设备和石油钻井提升设备。

1.2起重作业按起吊工件重量和长度划分为三个等级，一级为重量100吨及以上或长度60米及以上；二级为重量40吨（含40吨）至100吨；三级为重量40吨以下。

1.3各企事业单位、股份公司各分（子）公司（以下统称各单位）负责建立各类起重机械台账，使用单位建立技术档案。

1.4起重机械必须具有产品合格证和安全使用、维护、保养说明书；其生产厂家必须具有政府主管部门颁发的相关资质，其安全、防护装置必须齐全、完备。

1.5设计、制造、改制、维修、安装、拆除起重机械（包括临时、三级起重机械），需由取得当地政府相应部门或其授权机构颁发许可证的单位进行。

改造、安装后的起重装备，应取得当地政府相关部门颁发的使用许可证后，方可使用。

1.6自制、改造和修复的吊具、索具等简易起重设备，必须有页共页第1 7设计资料(包括图纸、计算书等)，并予以存档。

自制、改造和修复简易起重设备必须严格按照图纸执行，并经具有检验资质的机构检验合格后方可使用。

1.7除机械制造厂、检维修车间、码头、油田野外施工设施搬家安装等固定起重作业和例行起重作业外，其他起重作业应办理作业许可证。

1.8作业期间应实行全程视频监控。

1.9利用轮胎、履带和桥式起重机等定型起重机械进行吊装作业时，还应遵守定型起重机械的操作规程。

2管理职责2.1起重重量大于40吨的重物，或不足40吨，但形状复杂、刚度小、长径比大、精密贵重、作业条件特殊的物件，必须编制起重作业方案，作业方案由施工单位负责编制。

大型设备吊装工程施工工艺标准1 范围本标准制订了石油化工大型设备吊装的施工工艺及其安全技术要求.适用于石油化工工程建设大型设备吊装的施工。

一般型及小型工件的吊装施工可参照使用.2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版适用于本标准.GB6067 起重机械安全规程GB50825 起重指挥信号SH/T3536 石油化工工程起重技术规范SH3505 石油化工施工安全技术规程3 术语和定义SH/T3536确立的以及下列术语和定义适用于标准.3。

1大型设备over-squipment起重施工作业工件重量大于100t或工件安装高度大于60m的塔类设备和塔式构架的统称.3。

2压制钢丝绳绳索press steel wirerope钢丝绳的环套用铝合金套管通过压套机压制固结的钢丝绳绳索。

3.3无接头钢丝绳索endless sling以一根一定直径的钢丝绳为子绳按所需周长绕成的只有一个子绳接头的多股绳圈，是一种特种形式的钢丝绳索具,也叫无端头钢丝绳索。

3.4合成纤维吊装带synthetic fibre lifting belt由高韧性的合成纤维连续多丝编织而成的柔性吊装用的索具。

3.5吊梁lifting beam起重施工作业用于平衡负载的吊装工具。

4 总则4.1本标准中的大型设备吊装工程符合SH/T3536大型起重施工作业等级的规定.4。

2对具体的大型设备吊装工程，施工单位可根据技术装备、技术素质、现场环境等方面的条件，从本标准中选择适用的吊装工艺。

在有计算依据并采取有效安全措施的情况下,也可采取其他吊装工艺。

4。

3所有吊索具必须具有出厂质量证明文件,不得使用无质量证明文件或试验不合格的吊索具.4。

4 大型设备吊装工程必须编制吊装方案,并符合本标准5.1.2条规定。

石油化工大型设备吊装工程规范Code for Large-size Equipment Hoisting Engineering inPetrochemical Industry1 总则1.0.1 为了提高石油化工大型设备吊装工程水平，做到安全可靠、技术先进、经济合理，制定本规范。

1.0.2 本规范适用于石油化工新建、改建、扩建工程项目大型设备吊装工程。

石油化工检维修工程的大型设备吊装可参照执行。

1.0.3 石油化工大型设备吊装工程必须坚持“安全第一，预防为主，综合治理”的安全生产方针。

1.0.4 石油化工大型设备吊装工程，除应执行本规范的规定外，尚应符合国家现行有关法律法规和强制性标准的规定。

2 术语2.0.1 设备work-piece 泛指塔器、反应器、反应釜、模块及构件等吊装作业的对象。

2.0.2 起重机械lifting machine 各种提升设备离开其支撑面的机械或装置。

这样的设备包括但不仅限于下列：吊车、卷扬机、提升机系统、倒链、千斤顶、千斤顶系统、桅杆、起重架、滑轮系统等。

2.0.3 吊装作业lifting operation 在起重机械的作用下，设备被提升并定位在规定位置的过程。

2.0.4 吊装载荷lifting loading 指吊装状态时设备的实际质量、吊索具质量以及加固措施等质量的总和。

2.0.5 吊装计算载荷calculated loading 吊装载荷乘以动载系数后所得的量值。

2.0.6 吊装额定载荷rating loading of lifting 在吊装状态时的起重机械能吊起的重量。

2.0.7 吊装高度height of lifting 吊装高度是指起重机工作场地地面到取物装置上极限位置的高度。

2.0.8 桅杆gin pole 用于设备吊装作业的格构式或管式杆件结构的统称。

2.0.9 拖拉绳tow guy 用于锁定桅杆或工件使其在吊装受力和风载作用下，保持吊装工艺所要求的稳定状态的钢丝绳索。

《石油化工大型设备吊装工程规范局部修订-V1石油化工大型设备吊装工程规范局部修订近年来，我国石油化工产业发展迅速，大型设备的吊装工程至关重要。

为保障吊装工程的顺利进行，国家进行了一系列规范和标准的修订和制定。

其中，《石油化工大型设备吊装工程规范》是其中一项至关重要的指导性文件。

最近，针对该规范的需求，局部进行了修订。

接下来，我将从以下几个方面进行介绍。

一、修订的主要内容第一，修订了有关大型设备悬挂点的计算和检验的内容，明确了现场吊装时测量悬挂点的标准和方法，以提高悬挂点的精度和安全性。

第二，对设备吊装过程中所需的吊装绳索和索具的规格和使用要求进行了更新，以确保吊装安全、高效、稳定。

第三，增加了设备运输及保存的规定，明确了设备运输过程中各方面的要求，同时对设备的保管和防潮、防腐等方面也进行了规范，保证了设备的安全和完好。

二、修订对吊装工程的影响通过此次规范的修订，提高了吊装工程的质量和安全性，从而有效减少了吊装风险和事故的发生。

同时，该规范也为吊装工程提供了更加细致的指导和要求，有助于提升吊装工程执行的标准和效率。

三、需要注意的事项在实际的吊装工程中，应严格按照《石油化工大型设备吊装工程规范》进行操作，进行设备吊装前要全面检查设备、索具以及牢固性等多方面的问题，确保设备的安全和稳定。

此外，在吊装工程中，还应特别注重现场安全和员工的安全防护，确保各种安全措施的落实与完善。

对于任何异常情况，应当及时停止工作并进行处理，保障吊装工程的安全性和稳定性。

总之，石油化工大型设备吊装工程规范的局部修订，为吊装工程的发展提供了新的指导和要求，以提高吊装工程的质量和安全性，进一步推动我国石油化工产业的发展。
