高压变频器培训资料课件

高压变频器操作及维护规程

（以1#高压变频器为例）

一、变频器上电前的准备工作

1、检查变频器柜内有无异物，变频器的柜门是否都关闭上锁（除控制室外）。

2、检查变频器是否送上控制电，检查变频器单元柜监视器下面的“高压分断”按钮是否为弹起状态。如未弹起，请轻轻向右旋转至其弹起，然后按下“高压分断”按钮右边的复位按钮，使系统复位。

3、检查变频器单元柜监视器上面的三个指示灯，分别为“高压指示”“运行指示”和“故障指示”，这时候三个指示灯应全灭。

4、检查变频器单元柜上的监视器界面，操作界面上应显示为“高压不就绪”并且无其它的故障显示。

5、检查变压器柜内控制柜顶风机和柜底风机的两个空开，这时应为合闸状态。检查完后请将柜门锁住。

6、检查1#变频器旁路柜的变频器进线隔离刀闸和出线隔离刀闸是否都已经合上，柜门上对应的指示灯是否亮起。（合闸的时候应该先合进线隔离刀闸，再合出线隔离刀闸，分闸的时候先分出线隔离刀闸，再分进线隔离刀闸，严禁带电分合隔离刀闸）。

7、确定风机现场一切正常。

二、变频器上高压电、运行及停机

1、上电前准备工作就绪后，将1#变频器馈电柜的小车摇到工作位置，高压上电。

2、查看变频器单元柜“高压指示灯”状态，若系统正常，此时指示灯应该是亮的。

3、查看变频器监视器的左上角文字是否为“系统待机”，查看输入电压，输入电流是否正常。

4、查看变频器柜顶风机是否运转正常，有无异响。

5、若上述2、3、4都正常，按监视器上的加减按钮，给定需要的频率，按“RUN”启动变频器。

6、启动变频器后，观察变频器的输出电压，输出电流，运行频率，现场风机等是否正常，若出现异常，马上拍下急停按钮。

7、变频器正常停机，按监视器上的“STOP”按钮，停止变频器，然后再断掉高压电，将1#变频器馈电柜的小车摇到工作位置。

四、注意事项

1、变频器运行过程中除了专业人士外，严禁打开变频出线室及变频器的柜门。

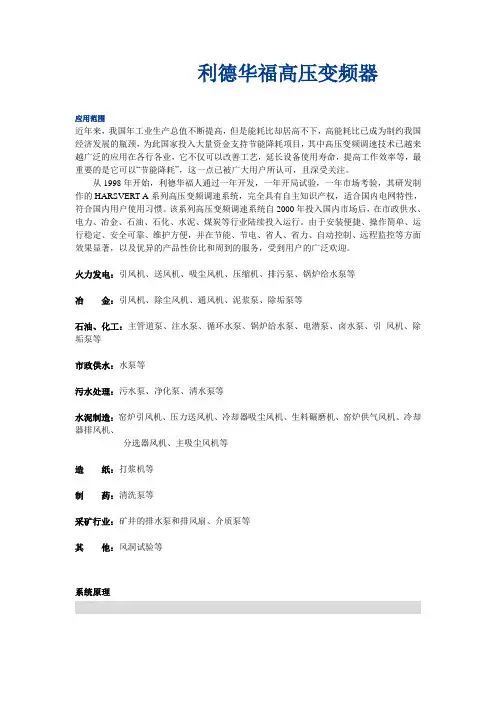

利德华福高压变频器

应用范围

近年来，我国年工业生产总值不断提高，但是能耗比却居高不下，高能耗比已成为制约我国经济发展的瓶颈，为此国家投入大量资金支持节能降耗项目，其中高压变频调速技术已越来越广泛的应用在各行各业，它不仅可以改善工艺，延长设备使用寿命，提高工作效率等，最重要的是它可以“节能降耗”，这一点已被广大用户所认可，且深受关注。

从1998年开始，利德华福人通过一年开发，一年开局试验，一年市场考验，其研发制作的HARSVERT-A系列高压变频调速系统，完全具有自主知识产权，适合国内电网特性，符合国内用户使用习惯。该系列高压变频调速系统自2000年投入国内市场后，在市政供水、电力、冶金、石油、石化、水泥、煤炭等行业陆续投入运行。由于安装便捷、操作简单、运行稳定、安全可靠、维护方便，并在节能、节电、省人、省力、自动控制、远程监控等方面效果显著，以及优异的产品性价比和周到的服务，受到用户的广泛欢迎。

火力发电：引风机、送风机、吸尘风机、压缩机、排污泵、锅炉给水泵等

冶 金：引风机、除尘风机、通风机、泥浆泵、除垢泵等

石油、化工：主管道泵、注水泵、循环水泵、锅炉给水泵、电潜泵、卤水泵、引 风机、除垢泵等

市政供水：水泵等

污水处理：污水泵、净化泵、清水泵等

水泥制造：窑炉引风机、压力送风机、冷却器吸尘风机、生料碾磨机、窑炉供气风机、冷却器排风机、

分选器风机、主吸尘风机等

造 纸：打浆机等

制 药：清洗泵等

采矿行业：矿井的排水泵和排风扇、介质泵等

其 他：风洞试验等

系统原理

HARSVERT-A系列高压变频调速系统采用单元串联多电平技术，属高-高电压源型变频器，直接3、6、10KV输入，直接3、6、10KV高压输出。变频器主要由移相变压器、功率模块和控制器组成。

系统结构

功率模块结构

功率模块为基本的交-直-交单相逆变电路，整流侧为二极管三相全桥，通过对IGBT逆变桥进行正弦PWM控制，可得到单相交流输出。

变频器基础知识培训课件

目录

一、变频器概述..............................................2

1.1 变频器的定义.........................................2

1.2 变频器的发展历程.....................................3

1.3 变频器在现代工业中的应用.............................4

二、变频器工作原理..........................................5

2.1 交流变频器的基本原理.................................6

2.2 变频器主电路分析.....................................8

2.3 变频器控制电路分析...................................9

三、变频器主要参数.........................................10

3.1 输入输出参数........................................11

3.2 功率与效率..........................................12

3.3 保护功能参数........................................13

四、变频器选型与配置.......................................14 4.1 变频器选型原则......................................16

4.2 变频器配置方法......................................17

高压培训资料

一、配电柜功能：

1、进线柜：分断、闭合电网与用户间电路；保护用户供电线路和用电设备，在线路或设备发生大事故，本地保护失效时，它及时把事故设备或线路脱离电网。

2、母联柜：联通两段母线。

3、隔离柜：起隔离和母线提升的作用。

4、馈电柜：输出、分配电力中起通断、控制和保护的作用。

5、PT柜：检测母线电压。

6、过电压抑制柜：系统过电压保护，检测母线电压。

7、直流屏柜：把交流电源转换成直流电，供高压开关柜内装置及控制电源使用。

二、柜内主要元器件作用：

1、真空断路器：接通和切断高压负荷电流，并在严重的过载和短路时自动跳闸，切断过载电流和短路电流，以保护系统和设备的重要开关设备。

2、互感器：是电流互感器和电压互感器的统称。电流互感器简称CT，电压互感器简称PT。它们实质上是一种特殊的变压器，是根据变压器的变压、变流原理将一次电量（电压、电流）转变为同类型二次电量的电器。

3、避雷器：用于保护电力系统中电气设备的绝缘免受线路中传来的雷电过电压的损害、或避免由操作引起的内部过电压损害的保护设备。

4、接地开关：用于电路接地部分的机械开关。作为高压电器设备检修时接地保护之用。

5、隔离开关：隔断高压电源，并造成明显的断开点。

6、高压熔断器：对电路和设备进行短路保护。

7、保护测控装置：集保护、测量、控制、监测、通讯、事件记录、故障录波、操作防误等多种功能于一体的装置。

8、电度表：测量一段时间内用电表量的装置。

三、柜体五防

1、防止带负荷合闸

真空断路器在试验位合闸后，断路器无法进入工作位置。 2、防止带负荷拉刀闸

真空断路器在工作位合闸后，无法把真空断路器摇到试验位置。

3、防止带接地线合闸

接地刀在合位时，断路器无法进入工作位置。

4、防止带电挂接地线

真空断路器在工作位置时，接地刀不能合。

5、防止误入带电间隔

真空断路器合闸时，不能开柜门。

四、运行方式

10KV母线采用单母线分段，正常情况下两段母线分列运行，当其中一回路故障时，将母联开关合上，由另一回路担负全部负荷。进线柜与母联柜之间有联锁，三合二。
