发电厂变压器构造原理及运行技术培训教材
变压器是一种静止的电器，它利用电磁感应原理把一种交流电压转换成相同频率的另一种交流电压、在电力系统中，变压器已占着极其重要的地位，无论是在发电厂或变电所都可以看到各种型式和不同容量的变压器。本节主要介绍电力变压器。
一、 变压器的基本原理：
按绕组数目来区分变压器可以分为两绕组和三绕组变压器。所谓两绕组变压器即在一根铁心上套有两个绕组一个为一次绕组，另一个为二次绕组。升压变压器的一次绕组是低压绕组，二次绕组是高压绕组，而降压变压器则相反。容量较大（56O0kV A以上）的变压器有时可能有三个绕组，用以连接三种不同电压，此种变压器称作三绕组变压器，例如在电力系统中220kV、110kV和35kV之间有时就采用三绕组变压器。
按冷却介质来区分变压器可以分为油浸式变压器、干式变压器（空气冷却式）以及水冷式变压器。干式变压器多用在低电压小容量或用在防火防爆的场所，而电压较高、容量较大的变压器多用油浸式，称为油浸式变压器，电力变压器大多采用油浸式变压器为了提高发电厂厂用电的可靠性。大容量机组（单机容量20OMW及以上的厂用变压器常采用特殊结构的分裂绕组变压器）。
二、 变压器的额定数据 为了保证变压器运行安全、经济、合理，制造厂规定了额定数据，额定数据大都标注在铭牌上。要正确使用变压器，必须弄清楚额定数据的含义。主要额定数据如下。
1、额定容量Sn
在额定使用条件下变压器施加的是额定电压、额定频率，输出的是额定电流，温升也不超过极限值时变压器的容量叫额定客量，用Sn表示。对三相变压器而言额定容量为三相额定容量之和。额定容量的单位为 kVA。
2、额定电压U1N U2N
在三相变压器中如没有特殊说明，额定电压都是指线电压。根据变压器绝缘强度、铁心饱和的限制和允许温升所规定的原方电压值叫做原方额定电压。用U ／t表示，单位为kV。变压器在空载（调压开关接在额定分接头上）时的副方电压叫做副方额定电压，用U。表示，单位为kV。为了适应电网电压变化的需要高压侧一般都安装有供调压用的分接头。
高频变压器培训教材
一、变压器基础知识
1. 变压器的定义：变压器是一种利用电磁感应原理将交流电压、电流转换成另一数值电压、电流的电气设备。
2. 变压器的组成：包括铁芯、绕组、绝缘材料等部分。
二、电磁感应原理
1. 法拉第电磁感应定律：当一个导线在磁场中做切割磁感线运动时，会在导线中产生感应电动势。
2. 变压器的工作原理：基于电磁感应原理，通过改变铁芯中的磁通量，在绕组中产生感应电动势和电流。
三、变压器设计原理
1. 变压器的设计目标：实现电压、电流、阻抗的转换，满足特定应用需求。
2. 变压器的设计参数：包括输入输出电压、电流，阻抗匹配，效率等。
四、绕组设计及制作方法
1. 绕组材料选择：根据工作频率、电流大小等因素选择合适的导线材料。
2. 绕组结构：单层绕组、多层绕组、纠结绕组等。
3. 绕组制作工艺：包括绕线、绝缘处理、引出线制作等步骤。
五、磁芯选择及设计原则
1. 磁芯材料：根据工作频率、磁通密度等因素选择合适的磁芯材料。
2. 磁芯结构：包括E型、I型、罐型等结构。
3. 磁芯设计原则：保证磁通量最大化，减小损耗，提高效率。
六、绝缘处理与安全操作规程
1. 绝缘材料选择：选择合适的绝缘材料，保证变压器正常工作且安全可靠。
2. 绝缘处理方法：浸渍绝缘漆、绕包绝缘材料等。
3. 安全操作规程：包括操作流程、注意事项、异常情况处理等。
七、性能测试与评估方法
1. 性能测试项目：包括电压比测试、电流比测试、绝缘电阻测试等。
2. 评估方法：通过对比实验数据与设计目标，评估变压器的性能指标。 八、常见故障及维护方法
1. 常见故障：包括绕组短路、磁芯松动、绝缘损坏等。
2. 维护方法：定期检查、清洁、紧固各部件，及时更换损坏的部件。
九、应用案例及设计实例
1. 应用案例：列举高频变压器在不同领域的应用案例，如通信、电力电子等。
2. 设计实例：提供高频变压器设计实例，包括参数设定、结构选择等详细信息。

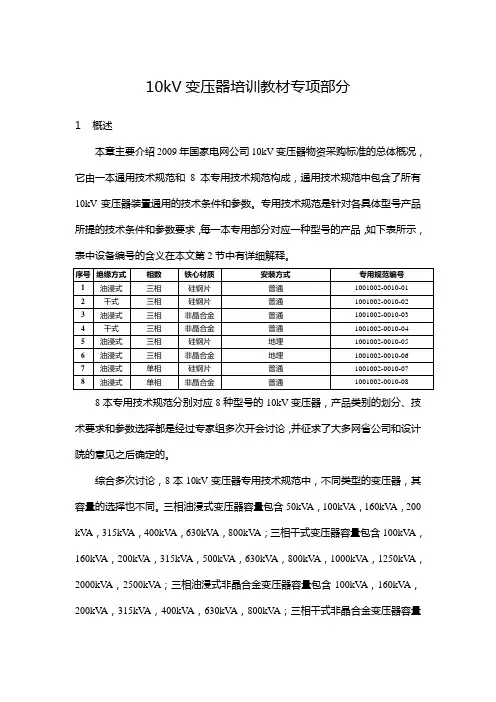

10kV变压器培训教材专项部分
1 概述
本章主要介绍2009年国家电网公司10kV变压器物资采购标准的总体概况，它由一本通用技术规范和8本专用技术规范构成，通用技术规范中包含了所有10kV变压器装置通用的技术条件和参数。专用技术规范是针对各具体型号产品所提的技术条件和参数要求，每一本专用部分对应一种型号的产品，如下表所示，表中设备编号的含义在本文第2节中有详细解释。
序号 绝缘方式 相数 铁心材质 安装方式 专用规范编号
1 油浸式 三相 硅钢片 普通 1001002-0010-01
2 干式 三相 硅钢片 普通 1001002-0010-02
3 油浸式 三相 非晶合金 普通 1001002-0010-03
4 干式 三相 非晶合金 普通 1001002-0010-04
5 油浸式 三相 硅钢片 地埋 1001002-0010-05
6 油浸式 三相 非晶合金 地埋 1001002-0010-06
7 油浸式 单相 硅钢片 普通 1001002-0010-07
8 油浸式 单相 非晶合金 普通 1001002-0010-08
8本专用技术规范分别对应8种型号的10kV变压器，产品类别的划分、技术要求和参数选择都是经过专家组多次开会讨论，并征求了大多网省公司和设计院的意见之后确定的。
综合多次讨论，8本10kV变压器专用技术规范中，不同类型的变压器，其容量的选择也不同。三相油浸式变压器容量包含50kVA，100kVA，160kVA，200
kVA，315kVA，400kVA，630kVA，800kVA；三相干式变压器容量包含100kVA，160kVA，200kVA，315kVA，500kVA，630kVA，800kVA，1000kVA，1250kVA，2000kVA，2500kVA；三相油浸式非晶合金变压器容量包含100kVA，160kVA，200kVA，315kVA，400kVA，630kVA，800kVA；三相干式非晶合金变压器容量包含100kVA，160kVA，200kVA，315kVA，500 kVA，630kVA，800kVA，1000

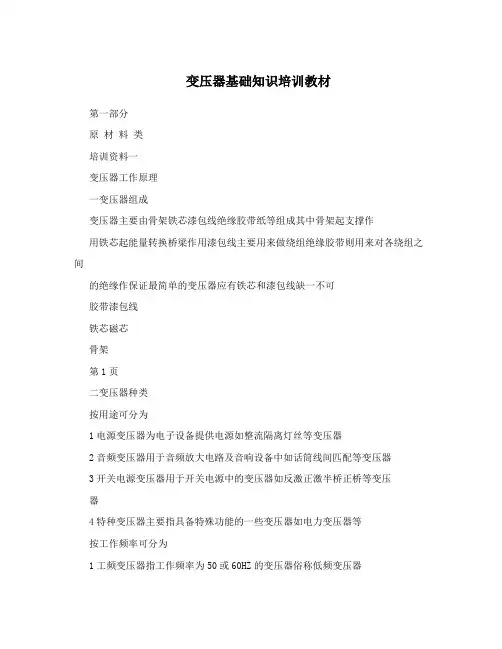

变压器基础知识培训教材
第一部分
原 材 料 类
培训资料一
变压器工作原理
一变压器组成
变压器主要由骨架铁芯漆包线绝缘胶带纸等组成其中骨架起支撑作
用铁芯起能量转换桥梁作用漆包线主要用来做绕组绝缘胶带则用来对各绕组之间
的绝缘作保证最简单的变压器应有铁芯和漆包线缺一不可
胶带漆包线
铁芯磁芯
骨架
第1页
二变压器种类
按用途可分为
1电源变压器为电子设备提供电源如整流隔离灯丝等变压器
2音频变压器用于音频放大电路及音响设备中如话筒线间匹配等变压器
3开关电源变压器用于开关电源中的变压器如反激正激半桥正桥等变压
器
4特种变压器主要指具备特殊功能的一些变压器如电力变压器等
按工作频率可分为
1工频变压器指工作频率为50或60HZ的变压器俗称低频变压器 2中频变压器指工作频率为4001000HZ的变压器
3 音频变压器指工作频率在20KHZ 以下的变压器
4 高频变压器指工作频率在20KHZ 以上的变压器
其分类方法有多种如按铁芯结构按相位按绝缘等级按升降压方式等
二变压器工作原理
变压器是把电能从一个电路传递到另一个电路的静止电磁装置
磁力线
初级 次级
ui RL
变压器工作原理图
图中与输入电源相连的为初级绕组初级绕组流过交变电流与负载相连的为次级
绕组产生的电流同样是交变的
第2页
培训资料二
漆包线 WIRE
一漆包线类别
聚胺基甲酸脂漆包线是以Polyure thane树脂为主体的油脂为绝缘漆膜直铜软化
后表面涂一层或数层绝缘漆并经加工烘干而成其最大的特点是漆包膜在300?以上
时能于短时间内溶解便于直接上锡作业
1 UEW类型直接焊锡容易着色耐温等级有7级分别为
90度--Y级
105度--A级 120度--E级
130度--B级
155度--F级
180度--H级
200度--H级
