变压器培训课件

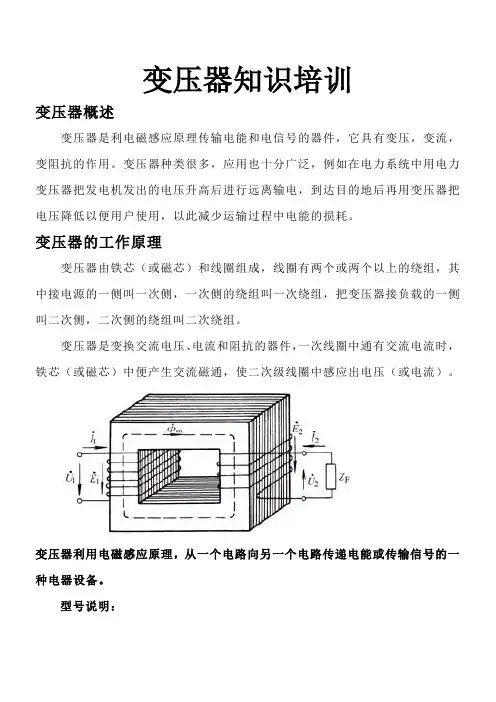

变压器知识培训

变压器概述

变压器是利电磁感应原理传输电能和电信号的器件，它具有变压，变流，变阻抗的作用。变压器种类很多，应用也十分广泛，例如在电力系统中用电力变压器把发电机发出的电压升高后进行远离输电，到达目的地后再用变压器把电压降低以便用户使用，以此减少运输过程中电能的损耗。

变压器的工作原理

变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的一侧叫一次侧，一次侧的绕组叫一次绕组，把变压器接负载的一侧叫二次侧，二次侧的绕组叫二次绕组。

变压器是变换交流电压、电流和阻抗的器件，一次线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使二次级线圈中感应出电压（或电流）。

变压器利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器设备。

型号说明：

一、变压器的制作原理：

在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈，均能在线圈中感应电势，此两种情况，磁通的值均不变，但与线圈相交链的磁通数量却有变动，这是互感应的原理。变压器就是一种利用电磁互感应，变换电压，电流和阻抗的器件。

二、分类

按容量分类：中小型变压器（35KV及以下，容量在5-6300KVA）、大型变压器（110KV及以下容量为8000-63000KVA）、特大型变压器（220KV以上）。

按用途分类：电力变压器（升压变、降压变、配电变、联络变、厂用或电所用等）、仪用变压器（电流互感器、电压互感器等用于测量和保护用）、电炉变压器、试验变压器、整流变压器、调压变压器、矿用变压器、其它变压器。

按冷却价质分类：干式（自冷）变压器、油浸（自冷）变压器、气体（SF6）变压器。

按冷却方式分类：油浸自冷式、油浸风冷式、强迫油循环风冷式、强迫油循环水冷式、蒸发冷却式。 按调压方式：无励磁调压和有载调压变压器

按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。

按铁芯或线圈结构分类：芯式变压器（目前绝大多数厂所生产）、壳式变压器。

变压器培训

一、 概述变压器是一种静止的电气设备，在电力系统中占有很重要的地位。变压器在电力系统中的作用是变换电压，以利于功率的传输。电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的。而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要。我们县级供电企业的变电站都是降压变电站，而变压器是变电站的核心部分，可以说是变电站的心脏。既然变压器对我们如此重要，今天我就给大家讲讲变压器。二、 变压器基本构造及各部件的作用变压器的最基本构件是铁芯和绕组，它们合称为变压器的器身，此外还有油箱、冷却装置、绝缘套管和调压装置等主要构件。1、铁芯：由磁导体和夹紧装置组成，其作用有：①、套装绕组，②构成变压器的磁路。2、绕组：由绝缘导线和绝缘件组成，是变压器的电路部分，和铁芯一起实现电磁感应。一次绕组通电后建立磁场，二次绕组感应电势后向负载输出电功率。3、油箱：是变压器的外壳，由钢板焊接而成。内装变压器油，变压器油起绝缘和散热的作用。4、储油柜：当变压器油的体积随温度变化热胀冷缩时，储油柜起调节油量的作用，减少了变压器油与空气的接触面，从而减缓油质劣化。5、呼吸器：储油柜的下部还装有过滤空气的吸湿器，内部装有硅胶等干燥剂，可以过滤变压器吸入空气中的水分。硅胶受潮后将变成粉红色，此时应更换硅胶。6、瓦斯继电器：储油柜与油箱连通的管道装有瓦斯继电器，构成变压器本体的主要保护（瓦斯保护），变压器内部严重故障时，重瓦斯保护动作，跳开各侧的断路器，自动切除变压器，而变压器内部轻微故障时，轻瓦斯保护及时动作于信号，提醒运行人员。为保证故障时气体可靠的冲入气瓦斯继电器，使瓦斯继电器正确动作，油箱与油枕之间的连接管在设计时有（2——4）%的坡度。7、防爆管或压力释放阀：容量在800KVA及以上带有储油柜的油浸式变压器，还装有与油箱连通的防爆管或压力释放阀。当变压器内部发生故障而箱体压力增加到一定数值时，防爆管隔膜玻璃将被冲破或压力释放阀动作，释放压力，可以防止变压器爆炸事故。8、净油器：在运行中改善变压器油性能，防止油质继续老化，延长变压器油的使用年限。9、分接开关：通过改变分接开关抽头位置，从而调整变压器输出电压。分为两种：有载分接开关和无载分接开关，有载分接开关可以在带电的情况下调整电压，无载分接开关必须切断电源后，才可以调整分接头的位置来改变电压。10、绝缘套管：不仅能固定引线，还可作为引线对地的绝缘。11、冷却装置：由散热器、风扇、油泵等组成，散发变压器在运行中所产生的热量，使油温在规程规定范围之内。12、温度计：用于测量变压器的上层油温。三、 变压器的简单工作原理：电磁感应原理如下图：接电源的绕组，称为原绕组，又称原边或一次侧，接负载的绕组，称为副绕组，又称副边或二次侧。当变压器一次侧线端A、X接至交流电源时，在外施电压U1的作用下，一次绕组中就有交流电流i1流过并建立交变磁势。变压器的铁心中产生交变磁通，其中主磁通∮沿铁芯磁路而闭合，它不仅穿过一次绕组的全部匝数NI,而且与二次绕组的全部匝数N2相交链。由电磁感应定律e=-N可知，主磁通的变化将在一、二次绕组中感生同频率的电势e1和e2,。二次绕组的线端a、x接入负载，那么在电势e2的作用下，将使二次绕组中有电流i2流过，并向负载输出电功率，这样就实现了交流电能从一次侧向二次侧的传递。四、 变压器的故障、不正常运行状态及相应的保护1、变压器的故障（1）、油箱内的故障油箱内的故障包括绕组的相间短路、接地短路、匝间短路以及铁心的烧损等，对变压器来讲，这些故障都是十分危险的，因为油箱内故障时产生的电弧，将引起绝缘材料及变压器油的强烈气化，从而可能引起爆炸。（2）、油箱外故障主要是变压器套管和引出线上发生的相间短路以及单相接地短路等。2、变压器的不正常运行状态（1）、由于变压器外部相间短路引起的过电流；（2）、外部接地短路引起的过电流和中性点过电压；（3）、由于负荷超过额定容量引起的过负荷；（4）、由于漏油等原因而引起的油而降低。此外，对大容量变压器，由于其额定工作时的磁通密度相当接近于铁心的饱和磁通密度，因此在过电压或低频率等异常运行方式下，还会发生变压器的过励磁故障。五、 变压器的正常巡视和特殊巡视检查项目 1、正常巡视检查项目：(1)、变压器运行的声音是否正常，有无异常响声； (2)、油枕及充油套管中的油色、油位是否正常，有无渗漏油现象； (3)、套管是否清洁，有无破损，裂纹、放电现象或放电痕迹； （4）压力释放阀、防爆管的隔膜是否完整；(5)、冷却装置运行是否正常，散热器不偏热，风扇运转应正常；(6)、上层油温指示是否正常，与同运行条件（相同负荷及环境温度）相比有无显著变化；

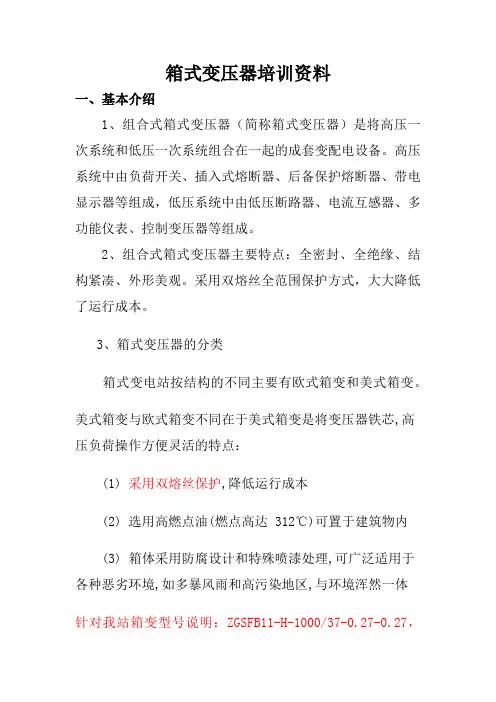

箱式变压器培训资料

一、基本介绍

1、组合式箱式变压器（简称箱式变压器）是将高压一次系统和低压一次系统组合在一起的成套变配电设备。高压系统中由负荷开关、插入式熔断器、后备保护熔断器、带电显示器等组成，低压系统中由低压断路器、电流互感器、多功能仪表、控制变压器等组成。

2、组合式箱式变压器主要特点：全密封、全绝缘、结构紧凑、外形美观。采用双熔丝全范围保护方式，大大降低了运行成本。

3、箱式变压器的分类

箱式变电站按结构的不同主要有欧式箱变和美式箱变。

美式箱变与欧式箱变不同在于美式箱变是将变压器铁芯,高压负荷操作方便灵活的特点：

(1) 采用双熔丝保护,降低运行成本

(2) 选用高燃点油(燃点高达 312℃)可置于建筑物内

(3) 箱体采用防腐设计和特殊喷漆处理,可广泛适用于各种恶劣环境,如多暴风雨和高污染地区,与环境浑然一体

针对我站箱变型号说明：ZGSFB11-H-1000/37-0.27-0.27，其中Z表示组合式，G表示共箱式，S表示三相（D表示单相），F表示双分裂绕组，B表示箔式绕组，（R表示缠绕式绕组，L表示铝绕组），11表示设计序号，H表示环网型，1000表示容量为1000KVA，37-0.27-0.27表示额定电压。

4、箱式变压器的特点

（1）短路故障的主保护

变压器本体故障的主保护，主要有纵差保护、重瓦斯保护、压力释放保护等非电量保护。另外，根据变压器的容量、电压等级及结构特点，可配置零差保护或分侧差动保护。

（2）短路故障的后备保护

目前，电力变压器上采用较多的短路故障后备保护种类主要有：复合电压闭锁过流保护；零序过电流或零序方向过电流保护；负序过电流或负序方向过电流保护；复压闭锁功率方向保护；低阻抗保护等。

（3）异常运行保护

变压器异常运行保护主要有：过负荷保护，过激保护，变压器中性点间隙保护，轻瓦斯保护，温度、油位保护及冷却器全停保护等。 5、箱式变压器的保护措施介绍

87 6变压器培训题

１．变压器的作用及其工作原理是什么?变压器在电力系统中怎样应用?

变压器足用来改变交流电压大小的电气设备。它是根据电磁感应的原理，把某一等级的交流电压变换成另一等级的交流电压，以满足不同负荷的需要。

变压器的基本工作原理图如图所示。它是由两个彼此绝缘的绕组和一个闭合铁芯组成；两个绕组均套在铁芯上。通常，一个绕组接电源，另一个绕组接负载。我们把前者叫做一次绕组，或原绕组、一次侧；把后者叫做二次绕组，或副绕组、二次侧。当一次侧接上电压为U1的交流电源时，一次绕组将流过交流电流I1，并在铁芯中产生交变磁通Φ。该磁通同时穿链一、二次绕组。根据电磁感应定律，Φ在一、二次绕组中产生的感应电动势分别为：

E1=4.44ｆN1￠

E2=4.44ｆN2￠

式中 N1—— —次绕组匝数；

N2—— 二次绕组匝数。

由于—般变压器的N1≠N2，因此e1≠e2 ，说明一、二次侧电动势不等，当忽略变乐器的内阻抗压降时，感应电动势就等于端电压，显然变压器起到了变压的作用。

变压器在电力系统中的应用是很广泛的。例如，在发电厂中．用升压变压器升高电压，以适应远距离传输的需要；同时，也用降压变压器降低电压，以适合厂用电设备使用。另外，在变电站，要用降压变压器把远距离传输来的高电压降低，以满足负荷的需要。再者，不同电压等级的电网也需要变压器联络等等。

２．变压器能够变压的条件是什么?变压器的高压侧是否就是一次侧? 变压器能够变压的条件是：一、是铁芯中要有交变的磁通；二、是一、二次 绕组的匝数不相同。

普通的双绕组变压器的高压侧和低压侧，是按其额定电压的大小来区分的，而一次侧和二次侧是按传递功率的力向来区分的。接电源、输入功率的绕组侧称一次侧，接负荷、输出功率的绕组侧称二次侧。因此，对降压变压器来说，高压侧就是一次侧；而对升压变压器来说，高压侧就是二次侧了。

３．变压器一次绕组接直流电源，二次绕组有电压吗?为什么?
