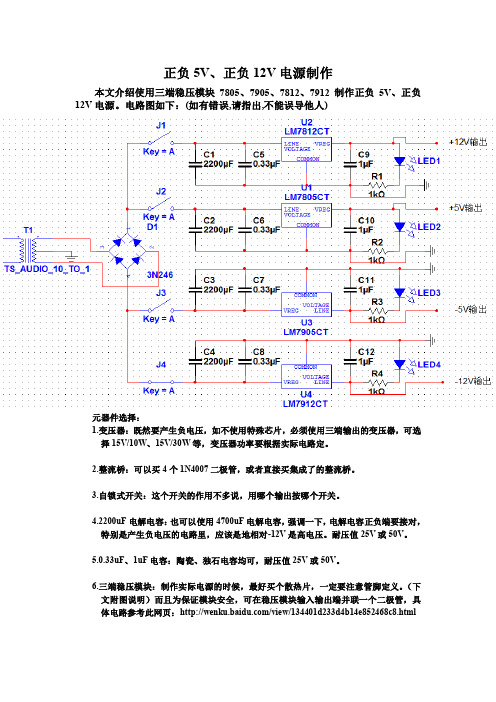

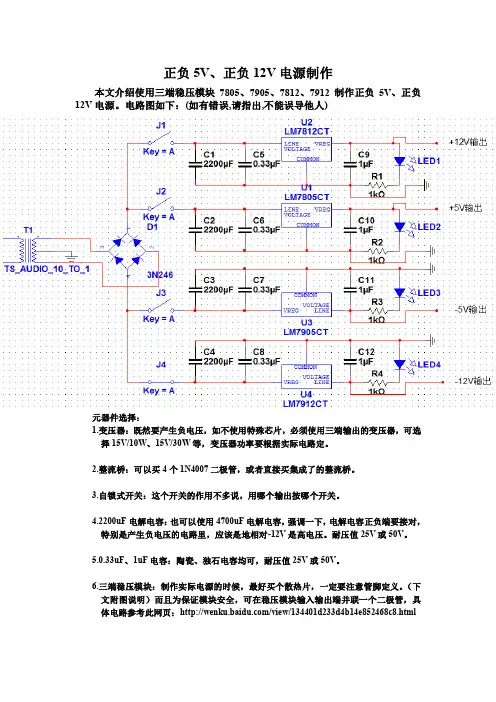

正负5V、正负12V电源制作
本文介绍使用三端稳压模块7805、7905、7812、7912制作正负5V、正负12V电源。
电路图如下:(如有错误,请指出,不能误导他人)
元器件选择:
1.变压器:既然要产生负电压,如不使用特殊芯片,必须使用三端输出的变压器,可选
择15V/10W、15V/30W等,变压器功率要根据实际电路定。
2.整流桥:可以买4个1N4007二极管,或者直接买集成了的整流桥。
3.自锁式开关:这个开关的作用不多说,用哪个输出按哪个开关。
4.2200uF电解电容:也可以使用4700uF电解电容,强调一下,电解电容正负端要接对,
特别是产生负电压的电路里,应该是地相对-12V是高电压。
耐压值25V或50V。
5.0.33uF、1uF电容:陶瓷、独石电容均可,耐压值25V或50V。
6.三端稳压模块:制作实际电源的时候,最好买个散热片,一定要注意管脚定义。
(下
文附图说明)而且为保证模块安全,可在稳压模块输入输出端并联一个二极管,具体电路参考此网页:/view/134401d233d4b14e852468c8.html
7.发光二极管:用于显示工作状态,正负端务必接对。
附录:
7805、7812管脚图
7905、7912管脚图。
一、简介常见的三端固定集成稳压电路有正电压输出的78××系列和负电压输出的79××系列。
所谓三端就是该集成稳压电路的引出脚只有三条,即:输入端、输出端和接地端;其封装形式采用晶体三极管的标准封装,外形与晶体三极管一样。
因此,用它来组成稳压电源需要的外围元件很少,电路非常简单。
该集成稳压电路内部还设置了过流、芯片过热及调整管安全工作区的保护电路,使用起来安全、可靠。
该系列集成稳压电路型号中的78或79后面的数字代表该三端集成稳压电路的输出电压数值,以伏特(V)为单位。
例如7806表示输出电压为正6V;7924表示输出电压为负24V。
此外,我们还可以发现在数字78××或79××的前面和后面还有一些英文字母,如LM78××、CW78××C、TA78××AP等。
前面的字母称为“前缀”,通常为生产厂家(公司)的代号,如“TA”表示日本东芝公司的产品。
后面的字母称为“后缀”,用来表示输出电压容差和封装形式等。
通常不同生产厂家(公司)对三端集成稳压电路型号后缀所用字母的含义和定义各不相同。
不过,这对我们实际使用影响不大。
78××系列集成稳压电路的输出电压大致有8种(输出电压的种类随厂商的不同而异): 7805、78 06、7809、7810、7812、7815、7818、7824。
按其最大输出电流又可分为78××、78M××、78××三个分系列。
其中78L××系列的最大输出电流为100mA;78M××系列最大输出电流为500mA;78××系列最大输出电流为1.5A。
78××系列集成稳压电路的外形有多种,详见图1。
其中78L××系列有两种封装形式:一种是金属壳的TO-39封装,见图1(a);另一种是塑料TO-92封装,见图1(b)。
三端稳压集成电路芯片79057905概述电子产品中,常见的三端稳压集成电路有负电压输出的79××系列和正电压输出的78 ××系列。
顾名思义,三端IC是指这种稳压用的集成电路芯片,只有三条引脚输出,分别是输入端、接地端和输出端。
它的样子象是普通的三极管,TO- 220 的标准封装,也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少,电路内部还有过流、过热及调整管的保护电路,使用起来可靠、方便,而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压,如7806表示输出电压为正6V,7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便,电子制作中经常采用。
7905注意事项在实际应用中,应在三端集成稳压电路芯片上安装足够大的散热器(当然小功率的条件下不用)。
当稳压管温度过高时,稳压性能将变差,甚至损坏。
7905最大输出电流为1.5A,当制作中需要一个能输出1.5A以上电流的稳压电源,通常采用几块三端稳压电路并联起来,使其最大输出电流为N个1.5A,但应用时需注意:并联使用的集成稳压电路应采用同一厂家、同一批号的产品,以保证参数的一致。
另外在输出电流上留有一定的余量,以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在79** 、78 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注,接入电路时①脚电压高于②脚,③脚为输出位。
如对于79**负压系列,①脚接地,②脚接负电压;对与78**正压系列,①脚高电位,②脚接地,输出都是③脚。
如附图所示。
此外,还应注意,散热片总是和接地脚相连。
这样在78**系列中,散热片和②脚连接,而在79**系列中,散热片却和①脚连接。
7905电参数7905的输入电压范围7905稳压集成块的极限输入电压是-35V,输入电压范围是-8V到-35V。

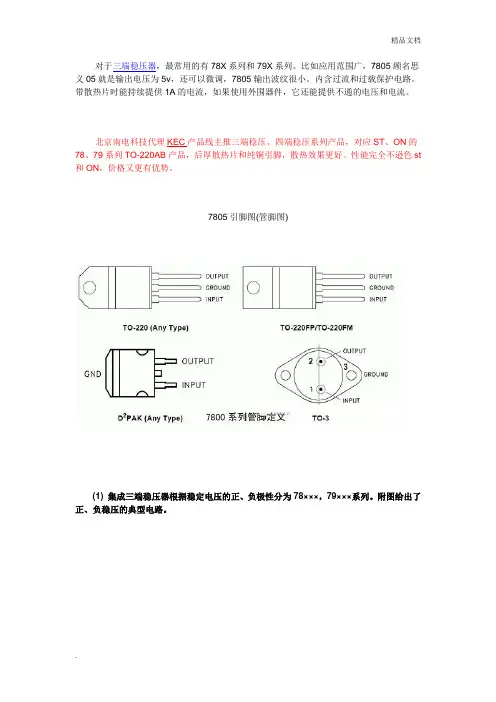

对于三端稳压器,最常用的有78X系列和79X系列。
比如应用范围广,7805顾名思义05就是输出电压为5v,还可以微调,7805输出波纹很小。
内含过流和过载保护电路。
带散热片时能持续提供1A的电流,如果使用外围器件,它还能提供不通的电压和电流。
北京南电科技代理KEC产品线主推三端稳压、四端稳压系列产品,对应ST、ON的78、79系列TO-220AB产品,后厚散热片和纯铜引脚,散热效果更好。
性能完全不逊色st 和ON,价格又更有优势。
7805引脚图(管脚图)
(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××,79×××系列。
附图给出了正、负稳压的典型电路。
〈正、负稳压7805电路〉
(2) 三端稳压器的型号规格和管脚分布。
例如:78M05三端稳压器可输出+5 V、0.5 A的稳定电压;7912三端稳压器可输出12V、1A的稳定电压。
(3) 外形及管脚分布,如附图1-25所示。
由7805,7905,7812组成的特殊的线性稳压电源
如图所示为一种特殊的电源电路。
该电路虽然简单,但可以从两个相同的次级绕组中产生出三组直流电压:+5V、-5V和+12V。
其特点是:D2、D3跨接在E2、E3这两组交流电源之间,起着全波整流的作用。
对于三端稳压器,最常用的有78X系列与79X系列。
比如应用范围广,7805顾名思义05就就是输出电压为5v,还可以微调,7805输出波纹很小。
内含过流与过载保护电路。
带散热片时能持续提供1A的电流,如果使用外围器件,它还能提供不通的电压与电流。
北京南电科技代理KEC产品线主推三端稳压、四端稳压系列产品,对应ST、ON的78、79系列TO-220AB产品,后厚散热片与纯铜引脚,散热效果更好。
性能完全不逊色st与ON,价格又更有优势。
7805引脚图(管脚图)
(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××,79×××系列。
附图给出了正、负稳压的典型电路。
〈正、负稳压7805电路〉
(2) 三端稳压器的型号规格与管脚分布。
例如:78M05三端稳压器可输出+5 V、0、5 A的稳定电压;7912三端稳压器可输出12V、1A的稳定电压。
(3) 外形及管脚分布,如附图1-25所示。
由7805,7905,7812组成的特殊的线性稳压电源
如图所示为一种特殊的电源电路。
该电路虽然简单,但可以从两个相同的次级绕组中产生出三组直流电压:+5V、-5V与+12V。
其特点就是:D2、D3跨接在E2、E3这两组交流电源之间,起着全波整流的作用。
三端稳压集成电路介绍电子产品中常见到的三端稳压集成电路有正电压输出的78 XX系列和负电压输出的79XX系列。
故名思义,三端IC是指这种稳压用的集成电路只有三条引脚输出,分别是输入端、接地端和输出端。
它的样子象是普通的三极管,TO- 220的标准封装,也有9013样子的TO-92封装。
?用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少,电路内部还有过流、过热及调整管的保护电路,使用起来可靠、方便,而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压,如7806表示输出电压为正6V,7909表示输出电压为负9V。
? 78/79系列三端稳压IC有很多电子厂家生产,80年代就有了,通常前缀为生产厂家的代号,如TA7805 是东芝的产品,AN7909是松下的产品。
?有时在数字78或79后面还有一个M或L,如78M12或79L24,用来区别输出电流和封装形式等,其中78L调系列的最大输出电流为100mA,78M系列最大输出电流为1A,78系列最大输出电流为1. 5A。
它的封装也有多种,详见图。
塑料封装的稳压电路具有安装容易、价格低廉等优点,因此用得比较多。
79 系列除了输出电压为负。
引出脚排列不同以外,命名方法、外形等均与78系列的相同。
?因为三端固定集成稳压电路的使用方便,电子制作中经常采用,可以用来改装分立元件的稳压电源,也经常用作电子设备的工作电源。
电路图如图所示。
?注意三端集成稳压电路的输入、输出和接地端绝不能接错,不然容易烧坏。
一般三端集成稳压电路的最小输入、输出电压差约为2V,否则不能输出稳定的电压,一般应使电压差保持在4-5V,即经变压器变压,二极管整流,电容器滤波后的电压应比稳压值高一些。
?在实际应用中,应在三端集成稳压电路上安装足够大的散热器(当然小功率的条件下不用)。
当稳压管温度过高时,稳压性能将变差,甚至损坏。
?当制作中需要一个能输出1. 5A以上电流的稳压电源,通常采用几块三端稳压电路并联起来,使其最大输出电流为N个1. 5A,但应用时需注意:并联使用的集成稳压电路应采用同一厂家、同一批号的产品,以保证参数的一致。
7805/7905 三端稳压器件 +5V电源 -5V电源双电源 [原创 2010-05-22 15:23:30]三端稳压器件:78xx/79系列三端稳压器件是最常用的线性降压型 DC/DC 转换器,78xx/79 系列简单易用、价格低廉,直到今天还在大多电路中采用。
如7805,7806,7809,7812,7815,7824,(79××)以及三瑞可调稳压(LM317,337,338......)。
78xx/79xx系列在降压电路中应注意以下事项:1、输入输出压差不能太大,太大则转换效率急速降低,而且容易击穿损坏;2、输出电流不能太大,1.5A 是其极限值。
大电流的输出,散热片的尺寸要足够大,否则会导致高温保护或热击穿;3、输入输出压差也不能太小,大小效率很差。
4、7805、7905要加散热片,前面加的电压值最好不能超过其额定值的3V以上。
5、另外注意78xx/79xx系列的引脚顺序是不一样的。
具体如下所示:Vin Gnd Vout (To-220)7815 1 2 37915 2 1 3我们面对7815或7819(有字的一面对我们)左边数第一个是1脚,中间是2脚,最后一个是3脚。
7815 一脚是输入,二脚是地,三脚是输出7915 一脚是地,二脚是输入,三脚是输出7805引脚图7905引脚图78XX系列集成稳压器的典型应用电路如下图所示,这是一个输出正5V直流电压的稳压电源电路。
IC采用集成稳压器7805,C1、C2分别为输入端和输出端滤波电容,RL为负载电阻。
当输出电较大时,7805应配上散热板。
79XX系列集成压器是常用的固定负输出电压的三端集成稳压器,除输入电压和输出电压均为负值外,其他参数和特点与78XX系列集成稳压器相同。
79XX系列集成稳压的三个引脚为:1脚为接地端,2脚为输入端,3脚为输出端。
79XX系列集成稳压器的应用电路也很简单。
下图所示为输出-5V直流电压的稳压电源电路,IC采用集成稳压器7905,输出电流较大时应配上散热板。
三端稳压7805和7905稳压原理及典型电路三端稳压器是一种常见的电子元件,广泛应用于各种电子设备中。
其中,7805和7905是两种常见的三端稳压器。
下面将具体介绍7805和7905的稳压原理及典型电路。
1.稳压原理7805是一种正向稳压器,主要用于将输入电压转换为稳定的5V输出电压。
它的稳压原理主要基于一个稳压二极管和一个NPN型晶体管组成。
当输入电压大于5V时,稳压二极管会处于反向偏导通状态,将多余的电压通过二极管导通到地。
当输入电压小于5V时,稳压二极管为正向偏导通状态,而晶体管则处于截止状态,此时输出电压为5V。
2.典型电路7805的典型电路如下所示:该电路主要由以下几个部分组成:-输入滤波电容(C1):用于滤波输入电压的波动。
-稳压二极管(D1):用于控制输出电压为稳定的5V。
-输出滤波电容(C2):用于滤波输出电压的波动。
-NPN晶体管(T1):用于控制稳压二极管的导通和截止。
具体工作原理如下:1. 当输入电压Vin大于5V时,稳压二极管处于反向偏导通状态,多余的电压通过稳压二极管D1引流到地。
2. 当输入电压Vin小于5V时,稳压二极管处于正向偏导通状态,晶体管T1的基极电压为0V,晶体管截止,而稳压二极管导通,保持输出电压为5V。
1.稳压原理7905是一种负向稳压器,主要用于将输入电压转换为稳定的-5V输出电压。
它的稳压原理与7805类似,都是基于稳压二极管的控制工作。
当输入电压小于-5V时,稳压二极管会处于反向偏导通状态,将多余的电压通过二极管导通到地。
当输入电压大于-5V时,稳压二极管为正向偏导通状态,输出电压为-5V。
2.典型电路7905的典型电路如下所示:该电路与7805的典型电路类似,主要包括输入滤波电容(C1)、稳压二极管(D1)、输出滤波电容(C2)和NPN晶体管(T1)。
工作原理也与7805类似。
总结:三端稳压器是一种常见的电子元件,其中7805和7905是两种常见的稳压器。

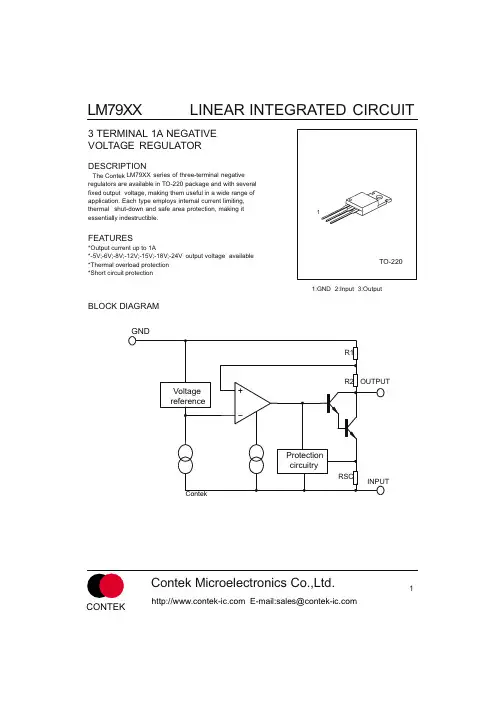

三端稳压7805和7905稳压原理及典型电路外形引脚排列图管脚图图4 纹波抑制电路外形引脚排列图管脚图图4 纹波抑制电路图5 负载调节控制电路图6 与79XX系列三端稳压构成的正负对称输出电压电路图图7 典型应用电路图图8 TO-220封装图片图9 D-PAK封装图LM7905中文资料-MC7905-管脚图-参数-三端稳压集成电路-封装-引脚图-典型应用电路图Electrical Characteristics 电气特性(MC7905/LM7905)(VI = -10V, IO = 500mA, 0℃≤TJ ≤ +125℃, CI =2.2μF, CO =1μF, unless otherwise specified.)三端稳压集成电路极限参数:图1 79XX内部电路图图2 外形引脚排列图管脚图图3 79XX参照测试电路及典型电路图4 输出电压图5 负载调节率曲线图6 电压差曲线图图7 静态电流曲线图图8 短路电流曲线图图9 与78XX系列三端稳压构成的正负对称输出电压应用电路图图10 TO-220封装图片------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------三端稳压块7805、7905、317封装形式、外围电路及实用电路7805 7815 78xx 输出+电压xx 伏,7905 7915 79... 输出-电压xx伏。
LM7905中文资料-MC7905-管脚图-参数-三端稳压集成电路-封装-引脚图-典型应用电路图-PDF来源:| 时间:2010年05月08日Electrical Characteristics 电气特性(MC7905/LM7905)(VI = -10V, IO = 500mA, 0℃≤TJ ≤+125℃, CI =2.2μF, CO =1μF, unless otherwise specified.)Parameter 参数Symbol符号Conditions条件最小.典型.最大.UnitOutput Voltage 输出电压VOTJ=+25℃- 4.8-5.0-5.2V IO = 5mA to 1A, PO ≤15W VI = -7V to -20V- 4.75-5.-5.25Line Regulation(Note1) 线性调整率ΔVOTJ=+25℃VI = -7V to-20V IO =1A-550mVVI = -8V to-12V IO =1A-225 VI = -7.5Vto -25V-750VI = -8V to -12V IO = 1A-750Load Regulation 负载调整率(Note1) (Note1)ΔVOTJ = +25℃ IO = 5mA to1.5A-10100mV TJ =+25℃ IO = 250mAto 750mA-350Quiescent Current静态电流IQ TJ =+25℃-36mAQuiescent CurrentChange静态电流变化ΔIQIO = 5mA to 1A-0.050.5mA VI = -8V to -25V-0.10.8Temperature Coefficient of VD温度系数ΔVo/ΔT IO = 5mA--0.4-mV/℃Output Noise Voltage输出噪声电压VNf = 10Hz to 100KHz TA=+25℃-40-μVRipple Rejection 纹波抑制RRf = 120Hz ΔVI = 10V5460-dBDropout Voltage 电压差VD TJ=+25℃ IO = 1A-2-V Short Circuit Current短路电流ISC TJ =+25℃, VI = -35V-30-mAPeak Current 峰值电流IPK TJ =+25℃-2.2-A三端稳压集成电路极限参数:Parameter 参数Symbol 符号Value 数值单位Input Voltage输入电压(for VO =5V to18V)VI35V (for VO =24V)VI40VThermal Resistance Junction-Cases 热阻(结到壳) (TO-220)RθJC5℃/WThermal Resistance Junction-Air热阻(结到空气) (TO-220)RθJA65℃/WOperating Temperature Range工作温度范围TOPR0 ~ +125℃Storage Temperature Range储存温度范围TSTG-65 ~+150℃图1 79XX内部电路图图2 外形引脚排列图管脚图图3 79XX参照测试电路及典型电路图4 输出电压图5 负载调节率曲线图图6 电压差曲线图图7 静态电流曲线图图8 短路电流曲线图图9 与78XX系列三端稳压构成的正负对称输出电压应用电路图图10 TO-220封装图片。
7905芯片
7905芯片是一款线性电压稳压器芯片,由ON Semiconductor
公司生产。
它是对晶体三管稳压器电路的集成化实现,主要用于降压稳压器电路。
在电子设备中,由于电源电压波动或负载电流变化会导致电压不稳定,7905芯片可通过稳压电路将输
入电压稳定在指定的负电压值,从而提供稳定的电源电压给其他电路或设备。
7905芯片主要特点如下:
1. 高稳定性:7905芯片采用晶体管与二极管结合的嵌入式稳
压电路设计,能够提供高稳定性的输出电压。
在标准条件下,它可以提供-5V的稳定输出电压。
2. 宽输入电压范围:7905芯片的输入电压范围可达到-8V至-
40V,这意味着它能够适应不同数值的输入电压,并且提供稳
定的输出电压。
3. 低输出功耗:7905芯片在稳压工作模式下具有低功耗特性,能够在较低的输入电压下提供稳定的输出电压,减少能耗。
4. 内置过热保护:为保护芯片免受过高温度的损害,7905芯
片内置了过热保护电路。
当芯片工作温度超过特定范围时,过热保护电路将自动触发,切断输出电路以防止芯片过热。
5. 大功率容量:7905芯片支持较大的输出电流,可以满足多
种应用需求。
除了上述主要特点外,7905芯片还具有低漂流、低噪声、快
速响应等特性,使其在电子设备中得到广泛应用。
例如,它可用于电子仪器设备、通信设备、工业控制系统等场合中,稳定供电给各种模拟电路、传感器、运放等器件。
总之,7905芯片作为一款线性电压稳压器芯片,具有高稳定性、宽输入电压范围、低功耗、过热保护、大功率容量等特点,为电子设备提供了稳定的负电压输出。
三端稳压集成电路芯片7905
7905概述
电子产品中,常见的三端稳压集成电路有负电压输出的79××系列和正电压输出的78 ××系列。
顾名思义,三端IC是指这种稳压用的集成电路芯片,只有三条引脚输出,分别是输入端、接地端和输出端。
它的样子象是普通的三极管,TO- 220 的标准封装,也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少,电路内部还有过流、过热及调整管的保护电路,使用起来可靠、方便,而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压,如7806表示输出电压为正6V,7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便,电子制作中经常采用。
7905注意事项
在实际应用中,应在三端集成稳压电路芯片上安装足够大的散热器(当然小功率的条件下不用)。
当稳压管温度过高时,稳压性能将变差,甚至损坏。
7905最大输出电流为1.5A,当制作中需要一个能输出1.5A以上电流的稳压电源,通常采用几块三端稳压电路并联起来,使其最大输出电流为N个1.5A,但应用时需注意:并联使用的集成稳压电路应采用同一厂家、同一批号的产品,以保证参数的一致。
另外在输出电流上留有一定的余量,以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在79** 、78 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注,接入电路时①脚电压高于②脚,③脚为输出位。
如对于79**负压系列,①脚接地,②脚接负电压;对与78**正压系列,①脚高电位,②脚
接地,输出都是③脚。
如附图所示。
此外,还应注意,散热片总是和接地脚相连。
这样在78**系列中,散热片和②脚连接,而在79**系列中,散热片却和①脚连接。
7905电参数
7905的输入电压范围
7905稳压集成块的极限输入电压是-35V,输入电压范围是-8V到-35V。
7905极限值(Ta=25℃)
VI——输入电压⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯-35V
TOPR——工作结温范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 0~125℃
TSTG——贮存温度范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ -65~150℃
7905应用电路
7905典型应用电路图:
79XX系列集成稳压器的典型应用电路如下图所示,
这是一个输出负5V直流电压的稳压电源电路。
IC采用集成稳压器7905,C1、C2分别为输入端和输出端滤波电容,RL为负载电阻。
当输出电流较大时,7905应配上散热板。
