电气控制柜生产加工规范

电气控制柜国家标准

电气控制柜是工业生产中常见的设备，它承担着控制、保护和监测电气设备的重要任务。为了保障电气控制柜的安全可靠运行，我国制定了一系列的国家标准，对电气控制柜的设计、制造、安装和运行提出了严格的要求。本文将对电气控制柜国家标准进行详细介绍，以便相关从业人员更好地了解和遵守这些标准。

首先，电气控制柜的国家标准主要包括GB 7251.1-2013《低压成套开关设备和控制设备 第1部分，低压成套开关设备》、GB 7251.3-2013《低压成套开关设备和控制设备 第3部分，控制设备》等。这些标准从设备的选型、布置、绝缘、电气连接、短路保护、过载保护等方面进行了详细的规定，旨在确保电气控制柜在设计和制造过程中符合国家安全标准，能够在实际运行中稳定可靠地工作。

其次，电气控制柜的国家标准对于设备的安装和调试也有着明确的要求。在安装过程中，必须按照相关标准对设备进行正确的接地和接线，保证设备的安全可靠运行。同时，对于设备的调试，国家标准也规定了相应的步骤和方法，以确保设备在投入运行前能够进行全面的检查和测试，排除潜在的安全隐患。

另外，电气控制柜的国家标准还对设备的运行和维护提出了具体的要求。在设备运行过程中，必须严格按照标准操作程序进行操作，保证设备的正常运行。同时，对于设备的维护，国家标准也规定了维护周期、维护内容和维护方法，以确保设备能够长期稳定可靠地工作。

总的来说，电气控制柜国家标准的制定和执行，对于保障工业生产中电气设备的安全可靠运行起着至关重要的作用。相关从业人员必须深入学习和理解这些标准，严格遵守标准的要求，确保设备在设计、制造、安装、运行和维护的每个环节都能够符合国家标准，保障人员和设备的安全。同时，制定和完善相关的行业标准和规范也是非常重要的，以适应不断发展和变化的工业生产需求，推动电气控制柜行业的健康发展。 综上所述，电气控制柜国家标准是保障设备安全可靠运行的重要依据，相关从业人员必须深入学习和遵守这些标准，促进工业生产的安全和稳定发展。希望通过本文的介绍，能够增强大家对电气控制柜国家标准的认识，提高大家对标准的重视和遵守意识，确保设备在生产中能够安全可靠地运行。

资料

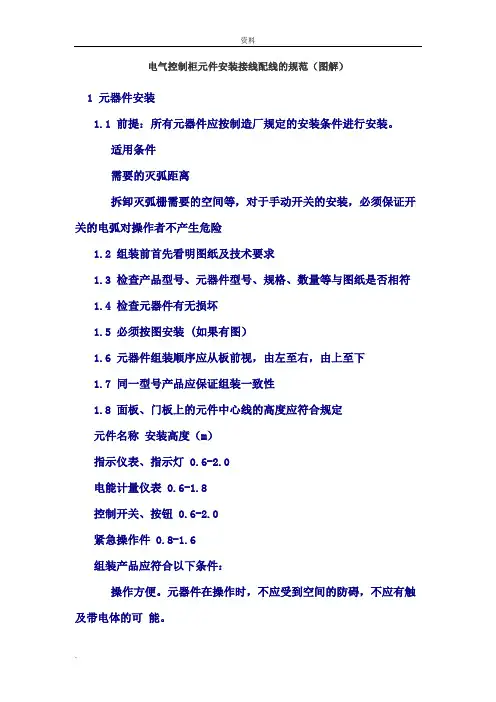

. 电气控制柜元件安装接线配线的规范（图解）

1 元器件安装

1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件

需要的灭弧距离

拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险

1.2 组装前首先看明图纸及技术要求

1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符

1.4 检查元器件有无损坏

1.5 必须按图安装 (如果有图）

1.6 元器件组装顺序应从板前视，由左至右，由上至下

1.7 同一型号产品应保证组装一致性

1.8 面板、门板上的元件中心线的高度应符合规定

元件名称 安装高度（m）

指示仪表、指示灯 0.6-2.0

电能计量仪表 0.6-1.8

控制开关、按钮 0.6-2.0

紧急操作件 0.8-1.6

组装产品应符合以下条件：

操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可 能。 资料

. 维修容易。能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

资料

.

1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。下图为错误接法

电气控制柜生产工艺流程

(1) 电气控制柜外型尺寸、面板开孔、柜体面板标识丝印检查,在电气控制柜开始装配前按照《屏柜结构、开孔图》进行外型尺寸、面板开孔、柜体面板标识丝印，及电气元件物料清单，确认无误后方可进行装配工作。

(2) 准备齐电气控制柜装配所需的所有电气元件及安装辅材

(3) 电气装配人员要先准备齐电气控制柜上需使用的电气安装底板、电气面板、电气元件PLC、低压电器等）及所需要的安装辅材（行线槽、导轨、导线、接地铜排、安装螺栓等元器件安装在电气安装底板上

(4) 根据电气原理图中的底板布置图量好线槽与导轨的长度，用相应工具截断。（注：线槽、导轨断缝应平直。）两根线槽如果搭在一起，其中一根线槽的一端应切45度斜角。用手电钻在线槽、导轨的两端打固定孔将线槽、导轨按照电气底板布置图放置在电气底板上，用黑色记号笔将定位孔的位置画在电气底板上。先在电气底板上用样冲敲样冲眼，然后用手电钻在样冲眼上打孔（用低压电器元器件（微型空开、继电器、接触器、信号线端子、动力电源端子等）应按照电气原理图中的底板布置图安装在导轨上的。）

(5) 电气元件的安装方式符合该元件的产品说明书的安装规定，以保证电气元件的正常工作条件，在屏内的布局应遵从整体的美观，并考虑控制元件之间的电磁干扰和发热性干扰，元件的布置应讲究横平竖直原则，整齐排列。所有元件的安装方式应便于操作、检修、更换；工控机等重要操作的元件及液晶显示器、指示灯等有角度视觉要求的元件安装应尽量保持在离地高度视线范围内，以便于观察操作。所有元件的安装应紧固，保证不致因运输震动使元件受损，对某些有防震要求的元件应采取相应的防震方式处理。元件安装位置附近均需贴有照接线图对应的表示该件种类代号的标签，标签采用电脑印字机打印。屏底侧安装接地铜排，并粘贴明显的接地标识牌。三相电路主回路安照电气原理图中设计要求大小的铜芯电缆（或铜排）进行连接。A、B、C三相应分别使用黄、绿、红电缆（若使用铜排应在对应铜排上套黄、绿、红套管）并在每相接线端子处粘贴A、B、C标贴。）

电⽓控制柜制作技术规范

电⽓控制柜制作技术规范

⼀、箱盘质量检查A、根据箱盘制作图纸要求确认外形、底板、底座尺⼨及箱体、⾯板开孔尺⼨。要点：外形尺⼨⾼、宽、厚是否根据《箱盘制作图纸要求》制作。外形要合理、开关门是否正常、其他配置是否完整。B、检查箱体颜⾊外体、底板、底座是否已根据箱体制作要求着⾊要点：箱体颜⾊外体、底板、底座是否根据《箱盘制作图纸要求》着⾊。颜⾊亮丽、美观、⽆杂⾊、⽆脱漆。C、箱盘质量检查完毕⽆质量缺陷⽅才投⼊底板、箱体、⾯板器件安装。

注：如发现箱体存有质量问题需根据实时情况上报于部门负责⼈。

⼆、底板器件安装A、器件安装根据实时技术图纸选择相应品牌、型号、电压。

B、器件安装要求美观、牢固、主、次元件清晰明了、易通风散热、便于操作、便于维修、底板器件常规部品安装距线槽边距如下表格

元器件名称正常时距线

槽边距MM 允许偏差范

围MM

备注PLC可程式控制

器30 23-33

空⽓开关30 25-35 适⽤于50安培以

下空⽓开关电磁接触器30 25-35 适⽤于50安培以

下电磁接触器C、底板器件安装，端⼦台选择根据实时技术图纸，安装当前功率可

⽤规格端⼦台。

电动机功率（千⽡）额定电流

（安）

起动电流

（安）

端⼦台选

择（安）

备注0.75 2.06 14 10

1.1

2.68 19 10

1.5 3.49 24 10

2.2 4.9 34 203 6.5 46 20

4 8.4 59 20

5.5 11.3 79 20

7.5 15.1 106 20

10 20 140 30

13 25.6 179 30

17 32.9 230 30

22 42.5 298 60

D、底板器件安装时，⼀次、⼆次元件排布要体现整体⼯艺。

E、底板器件安装时需考虑以后操作、维修，拆卸。未经许可不得以其它不能正⾯拆卸的极端⽅式，对元器件进⾏固定。

F、底板器件安装作业时应考虑铁屑的处理、铁屑不能掉⼊元器件内，⼀旦掉⼊会引起不可预知的财产损失。

三、⾯板器件安装A、⾯板器件安装要求美观标牌⽆倾斜、安装过程箱体⽆刮伤。根据实时技术要求图纸安装相应品牌、型号、电压及颜⾊元器件。
