电机软启动器选型

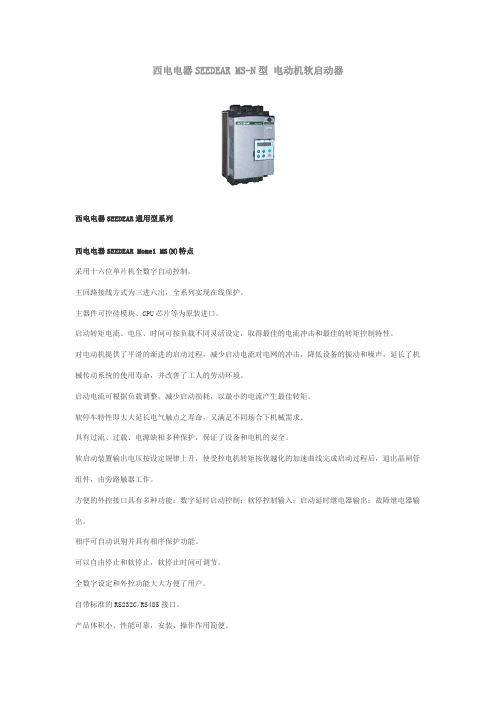

西电电器SEEDEAR MS-N型电动机软启动器
西电电器SEEDEAR通用型系列
西电电器SEEDEAR Momei MS(N)特点
采用十六位单片机全数字自动控制。

主回路接线方式为三进六出，全系列实现在线保护。

主器件可控硅模块、CPU芯片等为原装进口。

启动转矩电流、电压、时间可按负载不同灵活设定，取得最佳的电流冲击和最佳的转矩控制特性。

对电动机提供了平滑的渐进的启动过程，减少启动电流对电网的冲击，降低设备的振动和噪声，延长了机械传动系统的使用寿命，并改善了工人的劳动环境。

启动电流可根据负载调整，减少启动损耗，以最小的电流产生最佳转矩。

软停车特性即大大延长电气触点之寿命，又满足不同场合下机械需求。

具有过流、过载、电源缺相多种保护，保证了设备和电机的安全。

软启动装置输出电压按设定规律上升，使受控电机转矩按优越化的加速曲线完成启动过程后，退出晶闸管组件，由旁路触器工作。

方便的外控接口具有多种功能：数字延时启动控制；软停控制输入；启动延时继电器输出；故障继电器输出。

相序可自动识别并具有相序保护功能。

可以自由停止和软停止，软停止时间可调节。

全数字设定和外控功能大大方便了用户。

自带标准的RS232C/RS485接口。

产品体积小、性能可靠，安装、操作作用简便。

西电电器SEEDEAR Momei MS(N)选型列表
西电电器SEEDEAR温馨提示：SEEDEAR Momei系列MS-N、MS（N），MSN型电动机软启动器，又名软启动器，简软启动。

采用SIEMENS控制技术设计生产。

主器件可控硅模块、CPU芯片等为原装进口。

供应ABB软启动器参数设置方法软启动器应用特点及选型软启动器工作原理软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间.这种电路如三相全控桥式整流电路,主电路图见图1。

使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上,实现平滑启动，降低启动电流,避免启动过流跳闸.待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压,以降低晶闸管的热损耗，延长软启动器的使用寿命,提高其工作效率，又使电网避免了谐波污染。

软启动器同时还提供软停车功能,软停车与软启动过程相反,电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击软启动器的选用（1）选型:目前市场上常见的软启动器有旁路型、无旁路型、节能型等.根据负载性质选择不同型号的软启动器。

旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器,降低晶闸管的热损耗，提高其工作效率。

也可以用一台软启动器去启动多台电动机. 无旁路型:晶闸管处于全导通状态,电动机工作于全压方式,忽略电压谐波分量，经常用于短时重复工作的电动机. 节能型:当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。

（2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。

3 Alt48软启动器的特点 Alt48软启动器启动时采用专利技术的转矩控制.转矩斜坡上升更快速，损耗更低。

具有电动机和软启动器综合保护功能,能全时连续检测电机电流,提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的. Alt48在保持加速力矩的同时，实时计算定子和转子的功率。

2/16低压产品简明选用手册工业连接器接线端子装置按钮指示断路器空气用接触器切换电容器接触器建筑用中间继电器软起动器继电器插拔式接口监视继电器电子测量和转换器模拟信号继电器电子时间起动器电动机断路器塑壳接触器通用型继电器热过载开关电源继电器电子过载软起动器 - PST / PSTB型号说明及型号速查表型号速查表，具有更强的抗腐蚀性气体的能力，适合在污水处理、化工、造纸等行业应用PSTB ：智能型系列（带内置旁路接触器）2/17低压产品简明选用手册断路器空气用接触器切换电容器接触器建筑用中间继电器软起动器继电器插拔式接口监视继电器电子测量和转换器模拟信号继电器电子时间起动器电动机断路器塑壳接触器通用型继电器热过载开关电源继电器电子过载工业连接器接线端子装置按钮指示软起动器 - PST / PSTB配合选型表塑壳断路器若只使用塑壳断路器，则可达到类型1的要求。

（类型1：要求接触器和软起动器在短路条件下，不应对人及设备引起危害，在未修复和更换零件前，不允许继续使用。

）快速熔断器保护如要达到类型2要求，需使用快速熔断器。

（类型2：要求接触器和软起动器在短路条件下，不应对人及设备引起危害，且能够继续使用，允许触头熔焊，但制造厂应指明关于设备维修所采用的方法。

）隔离开关熔断器组用于所推荐的快速熔断器。

主回路接触器非必选元件，一般用于过载跳闸。

热过载继电器一般用于保护电动机。

电流互感器全系列已内置电流互感器。

旁路接触器使用旁路接触器，可减少软起动器功耗，同时也可增加每小时的起动次数。

所有软起动器可不带旁路接触器也能正常运行。

2/18低压产品简明选用手册断路器空气用接触器切换电容器接触器建筑用中间继电器软起动器继电器插拔式接口监视继电器电子测量和转换器模拟信号继电器电子时间起动器电动机断路器塑壳接触器通用型继电器热过载开关电源继电器电子过载工业连接器接线端子装置按钮指示PSTB570PSTB7201) 无开关熔断丝，可使用熔断丝支座。

新型ＪZBCK-I型箔式磁控低压软起动器工作原理引言异步电动机软起动控制器在电动机起动过程中，通过控制电动机的电流,使电机缓慢、平滑的加速,避免了大电流对电机和电网的冲击,提高了电网的工作效率,减少了启动时对电机的冲击损伤,从而达到了启动和保护设备的作用。

如果说BCK-IＩ箔式绕组磁控式软起动是针对水阻和热变电阻式启动器不可克服的缺点而出现的最新换代产品,具有十分广阔的应用前景。

那么JZBCＫ-Ｉ基于LPＣ87C54微控制器,设计了一种新型电机磁控软启动方案,即在异步电动机定子回路串入磁饱和可控电抗器来实现电机的软启动。

1磁控软起动原理介绍JZBＣK-I磁控式软启动是从电抗器软起动衍生出来的。

主要由交流部分、直流部分、控制三大部分组成。

主要功能是用可控制的饱和电抗器串在异步电动机定子侧实现降压。

饱和电抗器由封闭的铁芯、直流绕组(控制绕组)和交流绕组(工作绕组)配合组成，交流部分主要串联在电动机定子回路的交线圈的工作绕组,由直流线圈控制铁芯的饱和度,从而控制交流绕组的等效电抗值。

在异步电动机启动过程中,通过反馈自动控制饱和电抗器直流绕组电流,改变铁芯的饱和程度,调节交流绕组的电抗,实现异步电动机的恒流软启动。

ＪZBＣK-I磁控软起动在起动开始时限流作用较强,在软起动过程中逐渐减弱。

电抗器在起动完成后被旁路。

2 ＪZBCK－I型磁控式软起动控制系统设计2.1 主电路设计图1JZBＣK－I型磁控式异步电动机软起动控制系统图如图1所示。

其中，QS为三相电源开关；QF1为交流接触器;QR为饱和电抗器；SR 为晶闸管整流电路,是提供饱和电抗器直流绕组直流励磁电流的回路,改变可控硅不同的触发角度,可提供饱和电抗器不同的直流励磁值;HR传感器,检测磁线圈的温度。

并通过可靠隔离将信号转化为小的电压信号送给单片机。

信号采集在电隔离条件下测量直流、交流脉冲以及各种不规则波形的电流,同时压敏电阻与二极管起到保护可控硅的作用。

供应ABB软启动器参数设置方法软启动器应用特点及选型软启动器工作原理软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。

这种电路如三相全控桥式整流电路，主电路图见图1。

使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。

待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。

软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击软启动器的选用（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。

根据负载性质选择不同型号的软启动器。

旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。

也可以用一台软启动器去启动多台电动机。

无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。

节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。

（2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。

3 Alt48软启动器的特点 Alt48软启动器启动时采用专利技术的转矩控制。

转矩斜坡上升更快速，损耗更低。

具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。

Alt48在保持加速力矩的同时，实时计算定子和转子的功率。

QDS软启动器简介一、什么是QDS软启动器QDS中文电机软起动器以微处理器为控制核心，结合可控硅功率驱动、软硬件保护、菜单式LED显示、LCD显示、键盘操作、转矩控制及模糊P I D闭环算法等技术，集电机软起动、软停车、轻载节能和多种保护功能于一体，是上海奇电电气科技有限公司全新打造的具有国际先进水平的智能起动设备。

该设备功能齐全、性能稳定，被广泛的应用于传输类设备、风机、水泵、压缩机等负载的起动过程中。

二、QDS软启动器的功能功能一：软起动、软停止功能；可替换传统星三角、自藕降压起动箱。

可频繁起动有降压起动、限流起动等6种起动方式。

功能二：电动机保护功能；实现了比热继电器、马达保护器更加可靠的保护功能。

具有12种电流、电压、功率、相应等异常保护功能。

功能三：具有端子可编程继电器输出，4-20mA模拟电流输出。

端子输出功能丰富，继电器输出可编程，使用方便。

功能四：工作状态实时显示，可替代部分仪器仪表及数显表功能。

LCD大屏幕中文显示，简洁明了，参数设置、查询方便。

三、QDS软启动器的特点特点一：保护功能起动过程对软起动器及电机实时保护，旁路后对电机在线保护。

提供12种保护功能，不需加装其他保护产品，降低设备投资。

特点二：参数丰富软件不断升级新增“旁路切换时间”参数，避免大电流旁路切换时烧毁接触器。

新增“间隔延时”参数，避免频繁起动造成电机损坏。

特点五：通讯功能可选择提供中文上位机软件，便于用户远程调试和控制。

特点四：LCD中文液晶显示参数、状态均采用中文显示，便于现场操作人员调试及维护。

特点五：QST中文电机软起动器可提供在线运行功能，可实现轻载节能。

三、QDS软起动与传统减压起动方式的不同之处是：（1）无冲击电流。

QDS软起动器在起动电机时，通过逐渐增大晶闸管导通角，使电机起动电流从零线性上升至设定值。

对电机无冲击，提高了供电可靠性，平稳起动，减少对负载机械的冲击转矩，延长机器使用寿命。

（2）有软停车功能，即平滑减速，逐渐停机，它可以克服瞬间断电停机的弊病，减轻对重载机械的冲击，避免高程供水系统的水锤效应，减少设备损坏。

软启动器选型
软启动的作用是转变电机的工作方式，因此了解软启动的选型就要对电机的使用电压、电机的功率、电机的种类进行了解。

内置旁路型软启动器的适用性最强，优点最多，缺点最少。

在实际工作当中还要考虑详细产品品牌的功能和技术参数以及产品的可考性，依据实际使用状况进行选择。

在此有必要区分的是频繁启动和不频繁启动，对于软启动器来讲，一般状况下假如启动间隔时间不超过2分钟每小时不超过30次，即可定为不频繁启动。

小于此数应按频繁启动考虑。

风机泵类负荷一般都属于不频繁启动。

机械传动有频繁启动的也有不频繁启动的，象皮带机、球磨机等可按不频繁启动考虑，假如是起动机或大型机械设备所配的电动机需要可逆功能的多属于频繁启动。

在频繁工作的场所选取软启动器要按电动机的起动电流选取，由于软启动器生产厂家一般选取的可控硅电流是电动机额电流的2.5倍。

限制最大电动机启动电流是额定电流的4.5倍，在不频繁操作下充分利用可控硅短时过载力量，所以在频繁启动的条件下，应加大选取软启动器的容量，依据频繁度的不同取在1.2~1.5倍即可。

同时由于可控硅频繁工作，为了排解可控硅散发的大量的热量，软启动器必需带有机械风冷。

对于机械风冷的软启动装置，一台开关柜最好放一台软启动装置，而且开关柜也要设置机械通风。
