平面机构的运动学分析及其机械设计优化

平面机构的自由度与运动分析一、平面机构的自由度平面机构是指机构中的构件只能在一个平面内运动的机构，它由多个连接杆、转动副和滑动副组成。

平面机构的自由度是指机构中能够独立变换位置的最小的连接杆数目，也可以理解为机构中独立的变量的数量。

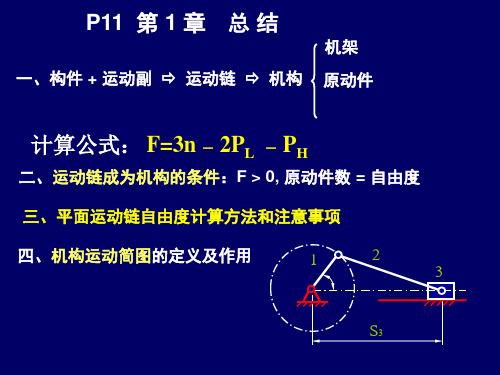

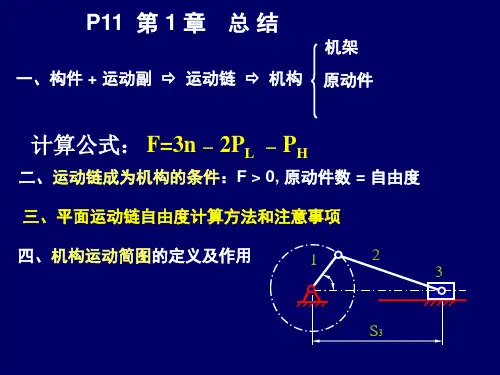

对于平面机构，其自由度可以通过以下公式计算：自由度=3n-2j-h其中，n表示连接杆的数量，j表示驱动链的数量，h表示外部约束的数量。

根据上述公式可以看出，自由度与平面机构中连接杆的数量和驱动链和外部约束的数量有关。

连接杆的数量越多，机构的自由度就越大，可以实现更复杂的运动。

驱动链的数量越多，机构中的动力驱动器越多，自由度就越小，机构的运动变得更加确定。

外部约束的数量越多，机构中的约束条件就越多，自由度就越小，机构的运动也会变得更加确定。

二、平面机构的运动分析1.闭合链和链架分析：首先需要确定机构中的闭合链和链架，闭合链是指机构中连接杆形成一个封闭的回路，闭合链中的连接杆数目应该为n 或n-1，n是机构中的连接杆数量。

链架是指机构中的连接杆形成一个开放的链路。

通过分析闭合链和链架中的链接关系和约束条件，可以确定机构中构件的位置和运动方式。

2.位置和速度分析：根据机构的连接杆的长度和角度，可以通过几何方法或代数方法确定机构中构件的位置和速度分量。

通过分析连接杆的长度和角度的变化规律，可以推导出机构中构件的位置和速度随时间的变化关系。

3.加速度和动力学分析：根据机构中各个构件的位置和速度，可以通过几何方法或动力学方法计算构件的加速度和动力学特性。

通过分析机构中构件的加速度和动力学特性，可以确定机构中构件的运动稳定性和质量分布。

4.动力分析：对于需要携带负载或进行力学传动的机构，需要进行动力学分析，确定机构中各个构件的受力和承载能力。

通过分析机构中构件的受力情况，可以确定机构的设计参数和强度要求。

总结起来，平面机构的自由度与运动分析是确定机构中构件位置和运动状态的重要方法，通过分析机构中的闭合链和链架、构件的位置和速度、加速度和动力学特性，可以确定机构的运动方式和特性，为机构的设计和优化提供依据。

机械结构的动力学特性分析与优化设计随着技术的不断发展，机械结构在各个领域中扮演着重要的角色。

无论是工业设备还是日常生活中的家电，都离不开机械结构的应用。

而机械结构的动力学特性则决定了其运动的稳定性和性能的优异程度。

因此，分析和优化机械结构的动力学特性显得非常重要。

一、机械结构的动力学特性分析机械结构的动力学特性是指在外部力的作用下，结构的响应和运动方式。

根据物体运动的自由度，机械结构可以分为平面机构和空间机构。

平面机构的自由度为2，而空间机构的自由度为3。

机械结构的动力学分析可以通过建立动力学模型和进行仿真分析来实现。

要进行机械结构的动力学分析，首先需要建立结构的运动学模型。

通过建立坐标系和运动学方程，可以得到结构部件的位置、速度和加速度等参数。

接下来，可以应用牛顿运动定律和材料力学等原理，建立运动方程组或运动学模型。

通过求解运动方程组，可以得到结构的运动轨迹和运动过程中的各项参数。

机械结构的动力学分析还需要考虑结构的特点和作用力。

例如，对于弹性结构，需要引入弹性力和振动等因素来分析结构的动力学响应。

而对于刚体结构，则可以简化为求解刚体运动方程，主要考虑结构的刚度和惯性等因素。

二、机械结构的动力学特性优化设计机械结构的动力学特性可以通过优化设计来改善和提升。

首先，需要明确优化设计的目标。

是希望提高结构的刚度，还是减小结构的振动等动态响应？根据不同的目标，可以确定不同的设计方案和优化指标。

在机械结构的动力学特性优化设计中，常用的方法包括材料选用、结构参数调整和设计优化算法等。

材料选用是优化设计的基础。

不同材料具有不同的力学性能，如弹性模量、密度和阻尼等。

根据结构所受力和动态特性要求，可以选择合适的材料来提升结构的动力学特性。

结构参数调整是一种直观的优化设计方法。

通过改变结构的尺寸、形状和布局等参数，可以改变结构的刚度和自然频率等特性。

例如，增加梁的截面积可以提高结构的刚度；增加阻尼器的数量和位置可以减小结构的振动幅度。

机械原理课程教案一平面连杆机构及其分析与设计一、教学目标及基本要求1掌握平面连杆机构的基本类型，掌握其演化方法。

2,掌握平面连杆机构的运动特性，包括具有整转副和存在曲柄的条件、急回运动、机构的行程、极限位置、运动的连续性等；3.掌握平面连杆机构运动分析的方法，学会将复杂的平面连杆机构的运动分析问题转换为可用计算机解决的问题。

4.掌握连杆机构的传力特性，包括压力角和传动角、死点位置、机械增益等；正确理解自锁的概念，掌握确定自锁条件的方法。

5,了解平面连杆机构设计的基本问题，掌握根据具体设计条件及实际需要，选择合适的机构型式；学会按2~3个刚体位置设计刚体导引机构、按2~3个连架杆对应位置设计函数生成机构及按K值设计四杆机构；对机构分析与设计的现代解析法有清楚的了解。

二、教学内容及学时分配第一节概述（2学时）第二节平面连杆机构的基本特性及运动分析（4.5学时）第三节平面连杆机构的运动学尺寸设计（3.5学时）三、教学内容的重点和难点重点：1.平面四杆机构的基本型式及其演化方法。

2.平面连杆机构的运动特性，包括存在整转副的条件、从动件的急回运动及运动的连续性；平面连杆机构的传力特性，包括压力角、传动角、死点位置、机械增益。

3.平面连杆机构运动分析的瞬心法、相对运动图解法和杆组法。

4.按给定2~3个位置设计刚体导引机构，按给定的2~3个对应位置设计函数生成机构，按K值设计四杆机构。

难点：1.平面连杆机构运动分析的相对运动图解法求机构的加速度。

2.按给定连架杆的2~3个对应位置设计函数生成机构。

四、教学内容的深化与拓宽平面连杆机构的优化设计。

五、教学方式与手段及教学过程中应注意的问题充分利用多媒体教学手段，围绕教学基本要求进行教学。

在教学中应注意要求学生对基本概念的掌握，如整转副、摆转副、连杆、连架杆、曲柄、摇杆、滑块、低副运动的可逆性、压力角、传动角、极位夹角、行程速度变化系数、死点、自锁、速度影像、加速度影像、装配模式等；基本理论和方法的应用，如影像法在机构的速度分析和加速度分析中的应用、连杆机构设计的刚化一反转法等。

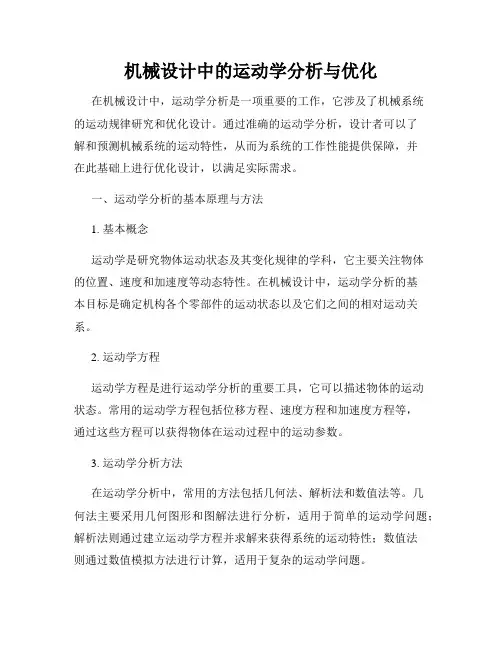

机械设计中的运动学分析与优化在机械设计中，运动学分析是一项重要的工作，它涉及了机械系统的运动规律研究和优化设计。

通过准确的运动学分析，设计者可以了解和预测机械系统的运动特性，从而为系统的工作性能提供保障，并在此基础上进行优化设计，以满足实际需求。

一、运动学分析的基本原理与方法1. 基本概念运动学是研究物体运动状态及其变化规律的学科，它主要关注物体的位置、速度和加速度等动态特性。

在机械设计中，运动学分析的基本目标是确定机构各个零部件的运动状态以及它们之间的相对运动关系。

2. 运动学方程运动学方程是进行运动学分析的重要工具，它可以描述物体的运动状态。

常用的运动学方程包括位移方程、速度方程和加速度方程等，通过这些方程可以获得物体在运动过程中的运动参数。

3. 运动学分析方法在运动学分析中，常用的方法包括几何法、解析法和数值法等。

几何法主要采用几何图形和图解法进行分析，适用于简单的运动学问题；解析法则通过建立运动学方程并求解来获得系统的运动特性；数值法则通过数值模拟方法进行计算，适用于复杂的运动学问题。

二、运动学分析在机械设计中的应用1. 运动学仿真运动学仿真是通过计算机模拟机械系统的运动情况，以评估系统的运动性能和研究优化设计方案。

通过建立机械系统的数学模型和采用适当的仿真软件，可以模拟和预测机械系统的运动规律，帮助设计者在设计初期发现问题并加以改进。

2. 运动特性分析通过运动学分析，可以得到机械系统的运动特性参数，如位移、速度和加速度等，进而评估系统的工作性能。

此外，还可以研究机械系统的振动特性和运动轨迹等，以进一步优化设计方案，并保证系统的可靠性和稳定性。

三、运动学优化设计方法1. 多目标优化在机械设计中，常常需要考虑多个设计指标，且这些指标之间可能存在冲突。

多目标优化方法可以通过建立数学模型和采用优化算法，找到多个指标之间的最佳平衡点，以达到设计目标。

2. 拓扑优化拓扑优化是一种通过改变结构形态来优化设计的方法。

平面机构的运动分析平面机构是由若干个连杆组成的机械结构，在运动分析中，我们需要研究机构中各个连杆的运动规律，以及机构整体的运动情况。

平面机构常见的类型有四杆机构、曲柄滑块机构、双曲柄滑块机构等。

在运动分析中，我们通常要确定机构的约束条件、求解连杆的角度、速度和加速度等。

首先，我们需要确定机构的约束条件。

约束条件是指机构中各个连杆之间的几何关系，包括定位约束和连杆长度约束。

定位约束是指机构中一些点的位置关系，可以通过坐标方程等方法求解。

连杆长度约束是指连杆的长度是固定的，可以通过连杆长度的几何关系来确定。

然后，我们可以通过运动分析的方法来求解连杆的角度、速度和加速度等。

在运动分析中，可以使用几何法和代数法等不同的方法来求解。

几何法中常用的方法有图解法和模型法。

图解法是通过绘制连杆的运动图来解决问题，可以直观地表示出机构的运动情况。

模型法是将机构模型化为几何图形，然后通过几何关系求解。

这些方法通常适用于简单的机构。

代数法中常用的方法有位置矩阵法和速度矩阵法。

位置矩阵法是通过建立连杆的位移方程来求解连杆的角度。

速度矩阵法是通过建立速度传递关系求解连杆的速度和加速度。

此外，还可以通过数值模拟的方法来进行运动分析。

数值模拟是利用计算机软件对机构进行建模，并进行数值计算得到机构的运动参数。

这种方法可以应用于复杂的机构，但计算量比较大。

总之，平面机构的运动分析是解决机构运动问题的基础，通过确定约束条件和求解连杆的角度、速度和加速度等参数，可以研究机构的运动规律，为机构的设计和优化提供理论依据。

平面六杆机构的运动分析
1.确定机构的几何特性：首先，需要根据机构的构件和铰链的几何特
性确定机构的几何特性。

这包括确定构件的长度、铰链的位置和角度。

2.建立机构的运动方程：根据机构的几何特性，可以建立机构的运动
方程。

运动方程描述了机构各构件之间的运动关系，可以通过几何关系和
运动链法建立运动方程。

3.解决运动方程：通过求解运动方程，可以得到机构各构件的位置、
速度和加速度。

这可以通过数值方法或解析方法来完成。

4.分析机构的运动特性：根据机构的运动方程和解决的结果，可以分
析机构的运动特性。

这包括机构的平稳性、运动范围、速度和加速度的变
化等。

5.优化机构的设计：根据分析的结果，可以对机构的设计进行优化。

例如，可以调整构件的长度、角度和铰链的位置，以改善机构的运动性能。

总之，平面六杆机构的运动分析是研究和设计机械系统的重要步骤。

通过分析机构的运动特性，可以优化机构的设计，提高机械系统的性能和
效率。

因此，对平面六杆机构的运动分析有着重要的理论和实际意义。

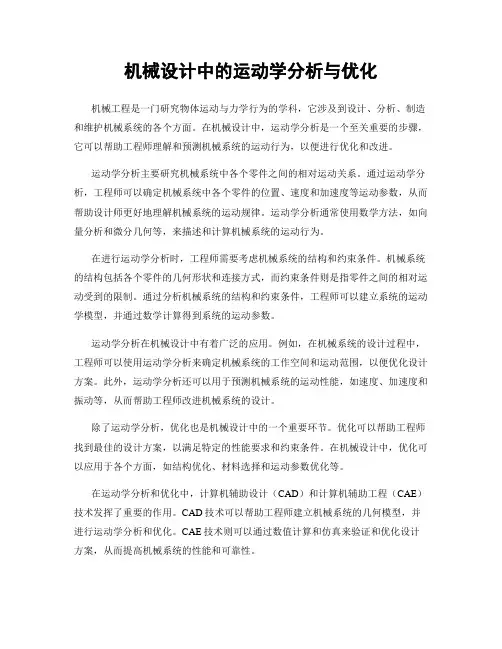

机械设计中的运动学分析与优化机械工程是一门研究物体运动与力学行为的学科，它涉及到设计、分析、制造和维护机械系统的各个方面。

在机械设计中，运动学分析是一个至关重要的步骤，它可以帮助工程师理解和预测机械系统的运动行为，以便进行优化和改进。

运动学分析主要研究机械系统中各个零件之间的相对运动关系。

通过运动学分析，工程师可以确定机械系统中各个零件的位置、速度和加速度等运动参数，从而帮助设计师更好地理解机械系统的运动规律。

运动学分析通常使用数学方法，如向量分析和微分几何等，来描述和计算机械系统的运动行为。

在进行运动学分析时，工程师需要考虑机械系统的结构和约束条件。

机械系统的结构包括各个零件的几何形状和连接方式，而约束条件则是指零件之间的相对运动受到的限制。

通过分析机械系统的结构和约束条件，工程师可以建立系统的运动学模型，并通过数学计算得到系统的运动参数。

运动学分析在机械设计中有着广泛的应用。

例如，在机械系统的设计过程中，工程师可以使用运动学分析来确定机械系统的工作空间和运动范围，以便优化设计方案。

此外，运动学分析还可以用于预测机械系统的运动性能，如速度、加速度和振动等，从而帮助工程师改进机械系统的设计。

除了运动学分析，优化也是机械设计中的一个重要环节。

优化可以帮助工程师找到最佳的设计方案，以满足特定的性能要求和约束条件。

在机械设计中，优化可以应用于各个方面，如结构优化、材料选择和运动参数优化等。

在运动学分析和优化中，计算机辅助设计（CAD）和计算机辅助工程（CAE）技术发挥了重要的作用。

CAD技术可以帮助工程师建立机械系统的几何模型，并进行运动学分析和优化。

CAE技术则可以通过数值计算和仿真来验证和优化设计方案，从而提高机械系统的性能和可靠性。

总之，运动学分析和优化在机械设计中扮演着重要的角色。

通过运动学分析，工程师可以理解和预测机械系统的运动行为，从而优化设计方案。

而优化则可以帮助工程师找到最佳的设计方案，以满足特定的性能要求和约束条件。

机械原理平面机构的运动分析机械原理是研究机械结构的运动、力学性能和设计规律的一门学科。

而平面机构是机械原理中的一个重要概念，指的是在同一平面内运动的机构。

平面机构广泛应用于工程领域，例如各种机床、汽车、船舶等。

对平面机构的运动分析，可以帮助我们理解机构的运动性能以及设计出更加高效的机构。

平面机构的运动分析通常包括以下几个方面：1.机构的自由度和约束度分析：机构的自由度指的是机构在运动中能够独立自由变动的数量，约束度指的是机构在运动中受限制的数量。

自由度和约束度的分析可以帮助我们确定机构的运动特性和受力情况，从而进行更加准确的运动分析。

2.运动学分析：运动学分析是研究机构在运动中各个点的速度和加速度分布的过程。

通过运动学分析，可以确定机构在运动中的速度和加速度的大小和方向，进而计算出关键部位的动力学参数，如惯性力、跟随误差等。

3.强度和刚度分析：机构在运动过程中会受到一定的力学载荷，为了确保机构的正常工作和安全性，需要对机构的强度和刚度进行分析。

强度分析可以帮助我们确定机构的承载能力和应力状态，而刚度分析可以帮助我们确定机构的变形情况和运动精度。

4.动力学分析：动力学分析是研究机构在运动中产生的动力学特性的过程。

通过动力学分析，可以确定机构在运动中的力学响应和响应频率，进而验证机构的设计是否符合运动要求和预期的性能。

对于平面机构的运动分析，需要掌握以下基本方法和步骤：1.给定机构的几何结构和运动要求，确定机构的自由度和约束度。

2.建立机构的运动学模型，包括机构的运动副和约束副。

3.分析机构的运动学闭链，通过运动副和约束副的条件，建立运动学方程组，进而求解各个点的速度和加速度。

4.根据机构的几何结构和质量分布，建立机构的动力学模型，包括质点的质量和惯量矩阵。

5.根据运动学方程组和动力学模型，得到机构的动力学方程组，进而求解力学响应和响应频率。

6.对机构的强度和刚度进行分析，确定机构的设计是否满足要求。
