说明洁净新风机组的控制方案以及相应功能段的划分

洁净室新风系统工作原理一、引言洁净室是一种具有特殊空气洁净度要求的工作环境，它在许多行业中都起着重要的作用，如医药、电子、食品等。

而洁净室的工作原理主要依赖于新风系统的运作。

本文将详细介绍洁净室新风系统的工作原理。

二、洁净室新风系统的组成洁净室新风系统主要由送风机组、初效过滤器、中效过滤器、高效过滤器、风管系统、调节阀和排风系统等组成。

其中，过滤器是洁净室新风系统的核心部件，负责过滤空气中的颗粒物和微生物，确保洁净室内的空气质量。

三、工作原理1. 空气净化洁净室新风系统首先将室外空气经过初效过滤器进行过滤，去除大颗粒物和灰尘等杂质。

然后，空气经过中效过滤器和高效过滤器进一步净化，去除微小颗粒物和微生物。

最后，净化后的空气通过风管系统送入洁净室内，保证室内空气的洁净度。

2. 温湿度调节洁净室新风系统还需对空气进行温湿度调节，以满足洁净室内的工作环境要求。

系统通过送风机组将室外空气吸入，并经过空气处理设备进行加热或降温。

同时，系统还通过湿帘等装置进行加湿或除湿处理，确保室内空气的温湿度达到要求。

3. 风速调节洁净室新风系统需要根据洁净室的使用情况和要求，调节送风风速。

通过调节送风机组的转速、风管系统的阻力以及调节阀的开度等方式，控制送入洁净室的空气流量和风速。

这样可以确保洁净室内的空气流动均匀，并达到所需的风速要求。

4. 负压控制洁净室新风系统还需要控制洁净室与其周围环境之间的压差，保持洁净室的负压状态。

通过排风系统将洁净室内的空气排出，使室内的空气压力低于周围环境，防止外界空气污染物进入洁净室。

四、总结洁净室新风系统通过空气净化、温湿度调节、风速调节和负压控制等工作原理，确保洁净室内的空气质量达到要求。

这些工作原理的协同作用使得洁净室能够提供一个洁净、稳定、舒适的工作环境，满足各行业对洁净度要求越来越高的需求。

洁净室新风系统的工作原理的理解和应用对于洁净室的设计、建设和运营都具有重要意义。

新风系统智能控制器使用说明书一．概述新风系统智能控制器适用于对家庭及公共场合新风系统风机的智能控制，控制器分别设有手动及自动风量调节（三档）功能，时间及室内温度显示，滤网使用时间提醒。

自动控制功能可以设定每周7天，每天4时段运行状态，每个时段可以根据需要设定新风系统启闭或风量。

新风系统智能控制器根据具体情况灵活控制新风系统风机运转速度，实现既节能环保又能保持室内良好空气品质。

二．显示及按键符号 内容1当前星期状态2本地时间24小时制显示3自动运行模式状态显示4设置选择5风量切换6开关（设置状态时：确认）7数字减少或向后选择设置参数8数字增加或向前选择设置参数9自动运行模式：正在运行时段10手动运行模式状态显示11风量显示12环境温度显示三．技术参数输入电源 功率消耗 时段数量 输出方式 外形尺寸A C220V1w每天4时段，每周最多28时段 继电器 ≤1A86m m×86m m×14m m四．操作设置说明1.手动运行模式控制器接通电源后，液晶屏显示温度、时间、星期状态，约五秒后按开关键，液晶屏出现风量图标及手动运行模式图标，风量默认为中。

按风量切换键，可依次在高、中、低风量间进行切换，对应的风量图标的风量显示条分别为3条、2条、1条。

2.自动运行模式同时按下▽及△键，控制器进入自动运行模式，液晶屏显示自动运行模式图标。

自动运行时段设定：自动运行模式下连按两次按设置选择键，液晶屏自动运行模式图标A U T O闪烁，进入时段设定。

这时星期状态图标闪烁，按▽或△选择你要设定星期状体，按开关键确认。

星期状态确认后，自动进入这一天第1时段设定，这时液晶屏运行时段标显示1，时间的小时数字闪烁，按▽或△选择你要设定的时间，按开关键确认；小时确认后，自动进入分钟设定，这时时间的分钟数字闪烁，按▽或△选择你要设定的分钟，按开关键确认；时间设定确认后，自动进入风量设定，这时风量图标闪烁，按▽或△选择你要设定的风量（风量图标中无风量条表示关闭），按开关键确认，第一时段设定完毕，并自动进入第二时段设置。

网络教育学院《楼宇自动化》课程设计题目：学习中心：层次：专升本专业：电气工程及其自动化年级：学号：学生：辅导教师：刘凤丽完成日期：年月日题目四：洁净空调控制系统的设计为了使洁净室内保持所需要的湿度温度、风速、压力和洁净度等参数，最常用的方法是向室内不断送入一定量经过处理的空气，以消除洁净室内外各种热湿干扰及尘埃污染。

为获得送入洁净室具有一定状态的空气，就需要一整套设备对空气进行处理，并不断送入室内，又不断从室内排出一部分来，这一整套设备就构成了洁净空调系统。

1、请说明洁净空调系统基本构成。

2、简要说明循环空气处理机组的控制方案。

3、说明洁净新风机组的控制方案以及相应功能段的划分。

一、洁净空调系统的基本构成1、洁净空调系统的组成：主要由组合式空调机组，制冷系统，蒸汽系统构成。

2、组合式空调机组：由若干功能根据需要组合成的空气处理机组，通常采用的功能段；新风过滤，空气混合，初效率过滤，表冷器，加热器，送风机，中效过滤，加湿器，回风机等基本组合单元。

3、制冷系统：主要由冷水机组，冷却塔，补水系统，冷却水循环泵，冷冻水循环泵。

4、蒸汽系统：引风机，供浆泵，锅炉，除尘泵。

二、循环空气处理机组的控制方案。

工作原理：1、空气处理机组控制系统由温控制器、过滤网、风门执行器、传感器、变压器、压差开关、电动调节阀（冷热水）、电动调节阀（加湿）、温度，湿度两个温度控制器组成。

2、温度控制可以设定温度通过对设定值与温度传感器所测量值进行比较，经过比例、积分计算，对电动调节阀进行控制。

3、湿度控制器可以设定温度，通过对设定值与湿度传感器的测定的值进行比较，经过PID计算，对电动调节阀进行控制。

从而改变加湿介质的流量，达到控制湿度的目的。

4、当过滤网阻塞时，压差开关给出开关信号。

风门执行器及电动调节阀、温控器都停止工作。

5、电动风阀与送风机连锁。

三、说明洁净新风机组的控制方案以及相应功能段的划分。

新风控制系统主要设备；风机7.5KW，风阀2套，过滤网2套，水阀1套，压差控制1套。

标准洁净手术室净化空调智能控制系统技术方案一．概述手术室净化空调可以调节室内温度和湿度达到手术环境的要求，对送入手术室内的空气进行过滤处理并排出室内被污染的空气实现手术室环境的洁净。

还可以通过对室内压力进行调节，使手术室保持在正压状态，有效地阻止室外污染物侵入手术室，创造一个洁净无菌得手术环境，这样能大大降低术后的感染率。

再有效阻止污染物侵入室内的同时还可以给病人和医务人员提供舒适的服务和工作环境，提高工作效率。

《医院洁净手术部建筑技术规范》中对洁净手术室温度，湿度，压力，风量等指标进行了规定，手术室净化空调系统需要控制的部分参数如下所示。

洁净手术室主要参数指标从上表可以看出：1.为防止非洁净空气进入手术室内造成空气污染，《规范》中要求高级别手术室对相邻低级别洁净室保持一定正压差，要求相邻2室的最小静压差为+8帕，专为传染病人做手术的手术室应保持在负压状态，可以避免室被污染空气排出室外造成传染。

2.合理的温湿度是避免病人术中感染的重要保证，同时还要满足病人和医护人员的工作环境舒适要求，所以对温度的要求是22~25℃。

《规范》中对Ⅰ级和Ⅱ级手术室相对湿度要求为40~60%，对Ⅲ级和Ⅳ级手术室的相对湿度要求为35~60%。

另外洁净手术室中温湿度控制要遵循湿度优先的原则，因为湿度对细菌存活时间影响很大。

洁净手术部是医院中一个重要的治疗部门，病人在手术过程中及术后都有感染的危险，有研究人员提出医院空调系统是预防和治疗疾病的重要手段之一。

研究表明，患者在适宜的空调环境中，一般比无空调环境体质恢复的更快。

手术室净化空调系统除传统意义上对室内的温湿度进行控制外，另一个重要目的就是通过通风并过滤空气控制室内空气中悬浮微生物的数量。

因此作为洁净手术部中重要的组成部分的洁净手术室在防止术中病人感染方面有着重要作用，而实现洁净手术室达到控制传染的一个重要途径就是净化空调系统。

二．净化空调系统按空气处理设备的情况划分，空调系统可分为集中式系统，半集中式系统和分散式系统，目前医院中常用的是集中式空调系统，集中式系统由冷站系统和空调风系统组成。

新风机组的控制原理及说明一、新风机组的控制原理新风机组是指一种通过新风机将新鲜空气引入室内，同时排出污浊空气的设备。

新风机组的控制原理主要涉及以下几个方面：1.温湿度控制：新风机组可以通过控制新风的温湿度来满足室内的舒适需求。

通常情况下，新风机组会配备温湿度传感器，通过传感器测量到的室内温湿度信息反馈给主控系统，主控系统根据设定的温湿度范围来控制新风机组的运行。

当室内温湿度超过设定值时，新风机组会启动并吹出适宜温湿度的新风，直至室内温湿度达到设定值。

2.风量控制：新风机组的风量控制是指根据建筑物的需求，控制新风机组的送风量。

通常情况下，新风机组会配备风量传感器，通过传感器测量到的送风量信息反馈给主控系统，主控系统根据设定的送风量范围来控制新风机组的运行。

当室内需要更多的新风时，主控系统会提高新风机组的送风量；当室内需要较少的新风时，主控系统会降低新风机组的送风量。

3.运行模式控制：新风机组通常有多种运行模式可供选择，比如手动模式、定时模式、传感器模式等。

在手动模式下，用户可以手动调节新风机组的运行状态；在定时模式下，用户可以设置新风机组的具体开启和关闭时间；在传感器模式下，新风机组会根据传感器测量到的室内环境信息来自动调整运行状态。

4.故障检测与保护：新风机组的控制系统还需要具备故障检测和保护功能，以确保设备的安全运行。

当新风机组发生故障时，比如风机损坏、传感器失效等，主控系统会及时检测到并采取相应的保护措施，比如停机报警、自动切换备用设备等。

二、新风机组的控制说明1.温湿度控制是新风机组的核心功能之一，通过控制新风的温湿度，可以提供舒适的室内环境。

温湿度传感器通常安装在室内空气流动的地方，它会不断监测室内的温湿度，并将测量值反馈给主控系统。

主控系统根据设定的温湿度范围来判断是否需要启动新风机组，并控制新风机组的运行状态，以达到室内温湿度的要求。

2.风量控制是新风机组的另一个重要功能，通过控制新风机组的送风量，可以满足不同建筑物的需求。

净化空调新风系统设计方案一般净化空调系统包括：新风系统，排风系统和循环风系统。

根据本工程的特点，分别对这三个组成部分作一一介绍，同时从医院手术部运行实际出发，对原设计提出合理建议，达到方便使用、节能经济的标准。

一新风系统：1三级过滤：国家规范《医院洁净手术部建筑技术规范》(GB50333-2002)中明确指出“系统中第一级的新风过滤，应采用对三5P m大气尘计数效率不低于50%的粗效过滤器、对三1p m大气尘计数效率不低于50%的中效过滤器和对三0.5p m大气尘计数效率不低于95%的亚高效过滤器的三级过滤器组合。

”也就是说，净化空调系统的新风要经过三级过滤。

本工程中，净化新风机组内均设置G3+F7+H10新风三级综合过滤，这里的G3、F7和H10都是欧洲的过滤器效率规格，对应于国家规范，G3代表对三5P m大气尘计数效率为50%的粗效过滤器，F7 代表着对三1p m大气尘计数效率为80%的中效过滤器，H10代表着对三0.5p m大气尘计数效率为97%的亚高效过滤器。

2最小新风量：规范中对洁净房间的最小新风也有明确的规定，具体值为：其中，最小新风量取几项指标中的最大值。

因此，根据设计图纸和规范要求，本工程调试过程中会将新风控制在既符合规范和设计要求，又符合房间压力梯度要求的范围内。

3新风处理状态：规范中指出“当整个洁净手术部另设集中新风处理系统时，新风处理机组应能在供冷季节将新风处理到不大于要求的室内空气状态点的焓值。

”在本项目中可实现将新风集中降温除湿处理到低于室内状态点焓值。

4新风处理流程：新风一初效过滤一中效过滤一亚高效过滤丁冷却丁|净化空调机组一加热一5新风防冻开关：新风入口处设置电动阀，通过传感器感应新风机组内的盘管温度，当盘管温度低于5℃时，电动阀关闭，以防冬季新风温度过低时，造成水管的冻裂。

二排风系统：各手术设独立排风系统，并且排风系统应符合下列要求：1手术室排风系统和辅助用房排风系统应分开设置。

以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：新风系统技术方案# 新风系统技术方案## 引言新风系统是指通过将室外的新鲜空气引入室内，做到室内空气流通和净化的一种空气处理系统。

本文将介绍新风系统的技术方案，包括系统组成、工作原理、技术特点和应用场景等内容。

## 系统组成新风系统主要由以下几个部分组成：1. 风机单元：负责引入室外新鲜空气，并将室内空气排出室外。

风机单元通常由风机和风道组成，风机通过风道将新鲜空气送入室内。

2. 过滤单元：负责对室外空气进行过滤，以去除灰尘、细菌、花粉等颗粒污染物。

常见的过滤单元包括初效过滤器、中效过滤器和高效过滤器。

3. 净化单元：负责对空气进行净化处理，以去除室内甲醛、苯等有害气体。

常见的净化单元包括活性炭过滤器和光触媒净化器。

4. 温度调节单元：负责调节室内空气的温度，以适应不同的季节和环境。

常见的温度调节单元包括加热器和制冷器。

5. 湿度调节单元：负责调节室内空气的湿度，以保持舒适的室内环境。

常见的湿度调节单元包括加湿器和除湿器。

## 工作原理新风系统的工作原理如下：1. 风机单元将室外新鲜空气引入室内，同时将室内空气排出室外。

通过风道的布局和风机的调节，可以实现室内空气的流通。

2. 过滤单元对室外空气进行过滤处理，去除颗粒污染物。

初效过滤器通过网格或滤网过滤大颗粒物，中效过滤器通过更密集的网格过滤中等颗粒物，高效过滤器通过更细密的网格过滤细小颗粒物。

3. 净化单元对空气进行净化处理，去除有害气体。

活性炭过滤器通过吸附作用去除室内甲醛、苯等有害气体，光触媒净化器利用光催化作用分解空气中的污染物。

4. 温度调节单元根据室内外温度差异，采用加热或制冷方式调节室内空气的温度，以保持舒适的室内环境。

5. 湿度调节单元根据室内外湿度差异，采用加湿或除湿方式调节室内空气的湿度，以保持舒适的室内环境。

## 技术特点新风系统具有以下几个技术特点：1. 高效净化：通过过滤和净化单元的组合，能够有效去除空气中的颗粒污染物和有害气体，提供清洁健康的室内空气。

新风控制方案随着现代生活水平的提高，人们对室内空气质量的要求也越来越高。

而新风系统作为一种改善室内空气环境的重要手段，逐渐得到广泛应用。

为了更好地满足人们对良好室内环境的需求，本文将介绍一种新的风控制方案。

一、背景介绍室内环境对人们的健康和舒适度有着重要影响。

而长时间处于封闭空间会导致空气质量下降，容易引发呼吸道疾病、过敏等健康问题。

因此，引入新风系统成为改善室内空气质量的重要手段。

然而，传统的新风系统存在着一些问题，如能耗高、排风口位置不合理等，需要进一步优化。

二、新风控制方案为解决传统新风系统的问题，我们提出了一种新的风控制方案，以实现更高效、更节能、更舒适的室内空气环境。

1. 智能感知与调节新风系统应该具备智能感知和调节功能，能够根据室内外环境来自动调节新风的进入量和温度。

通过传感器的布置，可以实时监测空气质量、温度、湿度等参数，并根据设定的阈值进行相应调节。

同时，系统还应具备智能学习功能，能够根据用户的习惯和喜好进行适应性调节，提供更加个性化的室内环境。

2. 排风口布局优化传统新风系统的排风口布局常常不合理，容易造成局部通风不畅或冷热交替的情况。

因此，在新的风控制方案中，我们将对排风口布局进行优化。

通过合理分布和设置多个排风口，能够有效改善室内空气的流通，避免局部死角或者孤立空气区域的产生，提供更加均匀的新风供应。

3. 低噪音设计传统新风系统在运行时常常会产生较高的噪音，影响到人们的正常生活和工作。

在新风控制方案中，我们将注重对系统的噪音进行控制。

采用优质隔音材料和降噪技术，可以有效减少系统运行过程中产生的噪音，提供更加安静的室内环境。

4. 能耗控制和节能优化为了提高新风系统的能效，我们将在设计中考虑能耗控制和节能优化。

首先，通过合理的传感器布置和智能调节算法，可以准确感知室内外环境参数，避免不必要的能耗。

其次，利用高效的换热技术，能够实现热量的再利用，减少室外空气加热或冷却时的能量消耗。

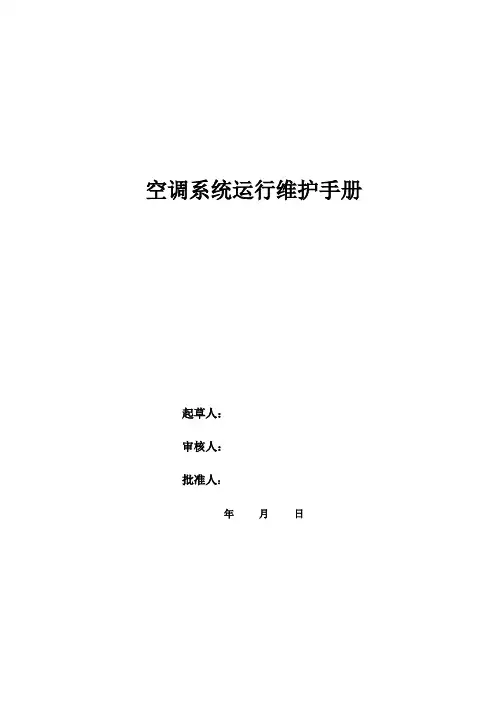

空调系统运行维护手册起草人：审核人：批准人：年月日【目的】为规范空调系统的管理，保证其正常运行，特制定本手册。

【适用范围】适用于公司净化空调系统的综合管理，舒适性空调系统可参照执行。

【职责】1 项目经理负责批准本手册。

2 暖通工程师负责编制本手册。

3 验证工程师负责审核本手册，并负责提交给业主。

【内容】1 空调系统的设计1.1 空调系统设计时，应充分满足洁净室的工艺要求。

1.1.1 合理设置新回风混合段、初效过滤段、表冷段、加热加湿段、风机段、均流段、中效过滤段、送风段等功能段；排风设计时应有防止室外空气倒灌的措施。

1.1.2 按照工艺要求，设计表冷段、加热加湿段时要充分考虑外部资源供应情况，如冷媒水和蒸汽供应情况，加湿应采用干蒸汽加湿器等不对系统造成污染的设施。

1.1.3 初、中效两端需有风阻力压差指示装置，引压管应保持固定位置。

1.1.4 空调机组及风管系统设计选型必需考虑安全性和防火的应急处理。

1.1.5 根据洁净级别不同考虑送风量和风压。

1.2 空调系统设计应满足洁净室保持一定新鲜空气量的要求，其数值应取下列风量中最大值：1.2.1 非单向流洁净室总送风量的10%－30%。

1.2.2 补偿室内排风和保持室内正压所需的空气量。

1.2.3 室内最大人员数量时所需新风量（按每人40M3/小时计算）1.3 空调系统采取隔声、消声、隔震等控制措施时，噪声控制设计不得影响洁净室净化条件。

1.4 空气净化处理应采用初效、中效、高效过滤器三级过滤。

1.5 洁净室各房间的送回风合理设置；局部排风装置的设计上应采取系统连锁运行等方式以防止气流紊乱或外界污染。

1.6 空调系统的排风应有下列措施1.6.1 防止室外气体倒灌措施。

1.7 风管设计。

1.7.1 制作风管的材料必须符合设计要求和有关国家规范，如果设计无要求，应采用优质镀锌钢板、不锈钢板。

1.7.2 空调系统的新风管、回风总管，宜设密闭调节阀。

排风应设置止回阀。

净化空调机组系统使用指南净化空调机组系统使用指南1. 简介1.1 概述1.2 目的和范围2. 系统组成2.1 空调机组基本构成2.2 滤清器系统2.3 冷却系统2.4 循环风系统2.5 除湿系统2.6 风管系统2.7 控制系统3. 真空洁净度要求3.1 真空洁净度等级3.2 检测方法和仪器3.3 检测标准4. 使用前的准备工作4.1 确定使用环境4.2 验收空调机组4.3 安装空调机组4.4 检查供电及电气线路接地4.5 净化空调机组系统接口检查5. 启动和停机操作5.1 启动操作步骤5.2 停机操作步骤5.3 异常情况应对措施6. 日常维护和保养6.1 滤清器系统维护6.2 冷却系统维护6.3 循环风系统维护6.4 除湿系统维护6.5 风管系统维护6.6 控制系统维护7. 故障排除和维修7.1 常见故障及处理方法7.2 维修和更换零部件的注意事项7.3 维修记录的填写和保存8. 安全注意事项8.1 操作安全注意事项8.2 维护和维修安全注意事项附件：空调机组系统结构图、维护记录表法律名词及注释：1. 真空洁净度等级：指根据相关标准对空调机组系统内空气中的颗粒物浓度进行分类划分的等级。

2. 滤清器系统：指用于过滤空气中颗粒物的设备，常用的滤清器有粗效滤清器、中效滤清器和高效滤清器。

3. 冷却系统：指通过冷凝和蒸发的方式，对空气进行温度调节的系统。

4. 循环风系统：指将处理后的空气通过风机进行循环送风和排风的系统。

5. 除湿系统：指对空气中的湿度进行调节的系统，常用的除湿方法有冷凝除湿和吸附除湿。

6. 风管系统：指用于传输空气的管路系统，包括风管、软管、风口等部分。

7. 控制系统：指用于控制和监测空调机组系统运行状态的设备和程序。

本文档涉及附件：1. 空调机组系统结构图：详细展示了空调机组系统的组成和布局，供用户参考。

2. 维护记录表：用于记录空调机组系统的维护和维修情况，方便日后查询和分析。

新风机组控制方案摘要：本文档介绍了一种新风机组控制方案。

新风机组是一种能够将新鲜空气引入室内，并将污浊空气排出室外的设备。

本方案采用了先进的控制技术，实现了对新风机组的精确控制和智能管理。

通过优化风机运行参数、监测室内空气质量和自动调节换气量等措施，本方案能够提供舒适健康的室内环境，并有效节约能源。

本文将详细介绍新风机组控制方案的原理、功能和优势。

1. 引言随着人们对室内空气质量的要求越来越高，新风机组作为一种重要的室内空气处理设备，在日常生活和工作中得到了广泛应用。

新风机组能够将室外的新鲜空气通过过滤和处理后引入室内，提供清新舒适的室内环境。

但是，如何实现对新风机组的智能控制和精确调节成为了一个挑战。

本文提出了一种新风机组控制方案，旨在优化新风机组的运行和管理，提高室内空气质量，节约能源。

2. 控制方案原理新风机组控制方案基于传感器、执行器、控制器和通信等技术，通过采集和分析室内环境数据，实现对新风机组的智能控制。

主要原理包括以下几点：2.1 传感器监测室内环境数据新风机组控制方案中设置了多个传感器，用于监测室内温度、湿度、二氧化碳浓度等环境数据。

这些传感器能够实时采集室内环境数据，并将数据传输给控制器进行处理。

2.2 控制器分析数据并控制风机运行参数控制器是新风机组控制方案的核心部件，它通过接收传感器传输的数据，并结合预设的控制策略，对新风机组的风机运行参数进行调节。

例如，根据室内温度和湿度数据，控制器可以调节风机的风速和风量，以达到舒适的室内环境。

2.3 通信模块实现数据传输和远程控制新风机组控制方案中加入了通信模块，使得控制器能够与外部设备和系统进行数据交换和远程控制。

通过与楼宇管理系统、智能家居系统等进行连接，控制器可以接收外部指令，并根据指令调整新风机组的运行模式。

3. 功能和优势新风机组控制方案具有以下功能和优势：3.1 智能调节风机运行参数通过采集和分析室内环境数据，新风机组控制方案能够智能地调节风机的运行参数，包括风速、风量等。

药厂洁净区车间、实验室配套空调系统空调系统为全空气系统。

各个房间的温度、湿度、洁净度，全部是通过空气系统进行调节。

在风机机组体现所有调节功能。

一、温度调节为加热、制冷、二次加热。

1、一次加热是利用厂区工业蒸汽实现对风机加热段送入蒸汽，蒸汽压力一般为0.3MPa饱和蒸汽，温度为133度（查饱和蒸汽表）。

加热段一般为两个位置设置使用，冬季室外新风通过初效果率段后应先进行一次蒸汽加热。

然后与车间回风进行混合，变成混合风。

2、制冷是利用制冷空调实现对风机表冷段送入冷冻水，7-12度冷冻水，混合风经过中效过滤段过滤后进入风机表冷段进行降低温度。

3、二次加热是混合风通过表冷段后，再经过一次蒸汽加温。

调节到满足室内温度要求，一般夏季24度±2度，冬季22度±2度。

（各个净化级别要的不一样可参考规范）二、加湿调节。

加湿是在二次加热混合风在加湿段通过加湿器把混合风的湿度调节至满足车间生产的湿度要求。

夏季40-60%，冬季30-50%。

完成初效过滤、空气预热、新风回风混合、均流、制冷、二次加热、加湿后送入至车间风管到达的各个功能房间。

其中一部分回风经过回风管回到机组的新风回风会混合段。

实现了车间全部空气调节的全过程。

摘引设计规范3．2．3 医药洁净室(区)的温度和湿度，应符合下列规定：1 生产工艺对温度和湿度无特殊要求时，空气洁净度100、10000级的医药洁净室(区)温度应为20～24℃，相对湿度应为45％～60％；空气洁净度100000级、300000级的医药洁净室(区)温度应为18～26℃，相对湿度应为45%～65%。

2 生产工艺对温度和湿度有特殊要求时．应根据工艺要求确定。

3 人员净化及生活用室的温度，冬季应为16～20℃，夏季应为26～30℃。

3．2. 4 不同空气洁净度等级的医药洁净室(区)之间以及医药洁净室(区)与非洁净室(区)之间的空气静压差不应小于5Pa，医药洁净室(区)与室外大气的静压差不应小于10Pa。

100级洁净室如何规划空调系统的方案
洲上净化
100级洁净室如何规划空调系统的方案
100级洁净室（包括清洗房）的空调方式采用新风处理机组+空气处理机组+带风机的高效过滤器的空调方式。

新风机组内设置变频风机，既可以控制洁净室的正压，同时也可以减小室外环境变化对洁净室的影响，对洁净室的温、湿度控制有利。

一楼主洁净室共设有3台新风处理机组，新风处理总量为30000m3/h，新风处理到低于室内空气含湿量的状态点；空气处理机组5台，空气处理总量为394000m3/h。

二楼主洁净室共设新风处理机组3台，新风处理总量为39500m3/h；空气处理机组10台，空气处理总量为616000m2/h。

每个车间均为独立空调系统，净化空调机组将回风与新风机组处理过的新风混合，经过滤、冷却、加湿等处理后，送至洁净室吊顶内与回风混合，然后经带风机的高效空气过滤器送到室内；生产设备的局部排风由排风机排至室外。

洁净室气流组织为上送下回式单向流，顶棚上基本满布高效空气过滤器送风，地板采用开孔率为18%的架空地板，部分地板有调节阀，以调节气流的流型。
