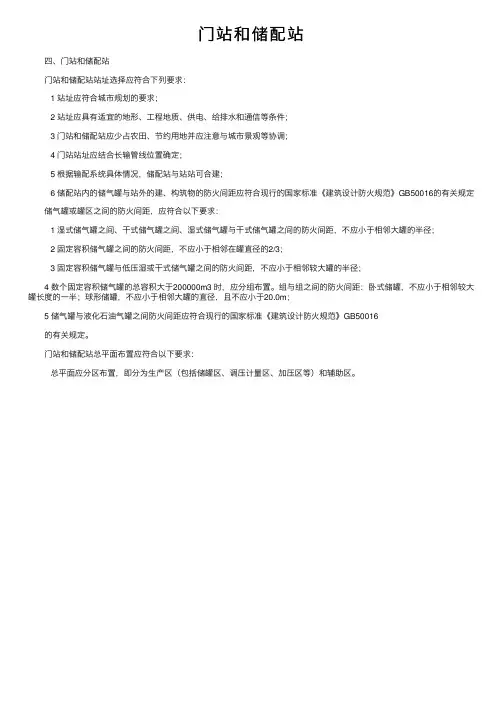

门站和储配站
四、门站和储配站
门站和储配站站址选择应符合下列要求：
1 站址应符合城市规划的要求；
2 站址应具有适宜的地形、⼯程地质、供电、给排⽔和通信等条件；
3 门站和储配站应少占农⽥、节约⽤地并应注意与城市景观等协调；
4 门站站址应结合长输管线位置确定；
5 根据输配系统具体情况，储配站与站站可合建；
6 储配站内的储⽓罐与站外的建、构筑物的防⽕间距应符合现⾏的国家标准《建筑设计防⽕规范》GB50016的有关规定
储⽓罐或罐区之间的防⽕间距，应符合以下要求：
1 湿式储⽓罐之间、⼲式储⽓罐之间、湿式储⽓罐与⼲式储⽓罐之间的防⽕间距，不应⼩于相邻⼤罐的半径；
2 固定容积储⽓罐之间的防⽕间距，不应⼩于相邻在罐直径的2/3；
3 固定容积储⽓罐与低压湿或⼲式储⽓罐之间的防⽕间距，不应⼩于相邻较⼤罐的半径；
4 数个固定容积储⽓罐的总容积⼤于200000m3 时，应分组布置。
组与组之间的防⽕间距：卧式储罐，不应⼩于相邻较⼤罐长度的⼀半；球形储罐，不应⼩于相邻⼤罐的直径，且不应⼩于20.0m；
5 储⽓罐与液化⽯油⽓罐之间防⽕间距应符合现⾏的国家标准《建筑设计防⽕规范》GB50016
的有关规定。
门站和储配站总平⾯布置应符合以下要求：
总平⾯应分区布置，即分为⽣产区（包括储罐区、调压计量区、加压区等）和辅助区。

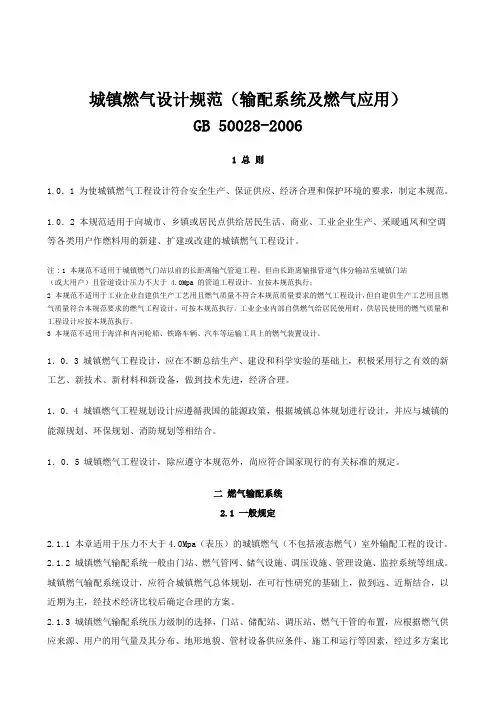

城镇燃气设计规范（输配系统及燃气应用）GB 50028-20061 总则1.0．1 为使城镇燃气工程设计符合安全生产、保证供应、经济合理和保护环境的要求，制定本规范。
1.0．2 本规范适用于向城市、乡镇或居民点供给居民生活、商业、工业企业生产、采暖通风和空调等各类用户作燃料用的新建、扩建或改建的城镇燃气工程设计。
注：1 本规范不适用于城镇燃气门站以前的长距离输气管道工程。
但由长距离输报管道气体分输站至城镇门站（或大用户）且管道设计压力不大于 4.0Mpa 的管道工程设计，宜按本规范执行；2 本规范不适用于工业企业自建供生产工艺用且燃气质量不符合本规范质量要求的燃气工程设计，但自建供生产工艺用且燃气质量符合本规范要求的燃气工程设计，可按本规范执行。
工业企业内部自供燃气给居民使用时，供居民使用的燃气质量和工程设计应按本规范执行。
3 本规范不适用于海洋和内河轮船、铁路车辆、汽车等运输工具上的燃气装置设计。
1．0．3 城镇燃气工程设计，应在不断总结生产、建设和科学实验的基础上，积极采用行之有效的新工艺、新技术、新材料和新设备，做到技术先进，经济合理。
1．0．4 城镇燃气工程规划设计应遵循我国的能源政策，根据城镇总体规划进行设计，并应与城镇的能源规划、环保规划、消防规划等相结合。
1．0．5 城镇燃气工程设计，除应遵守本规范外，尚应符合国家现行的有关标准的规定。
二燃气输配系统2.1 一般规定2.1.1 本章适用于压力不大于4.0Mpa（表压）的城镇燃气（不包括液态燃气）室外输配工程的设计。
2.1.2 城镇燃气输配系统一般由门站、燃气管网、储气设施、调压设施、管理设施、监控系统等组成。
城镇燃气输配系统设计，应符合城镇燃气总体规划，在可行性研究的基础上，做到远、近斯结合，以近期为主，经技术经济比较后确定合理的方案。
2.1.3 城镇燃气输配系统压力级制的选择，门站、储配站、调压站、燃气干管的布置，应根据燃气供应来源、用户的用气量及其分布、地形地貌、管材设备供应条件、施工和运行等因素，经过多方案比较，择优选取技术经济合理、安全可靠的文案。
城市燃气管网系统门站的设计方案1.1设计目的和作用1.1.1设计目的为向城市、居民点和工业区供应燃气，在输气干管的终端设置设燃气门站，在燃气门站将压力降至城市或工业区燃气供应系统所需的压力。
1.1.2设计作用燃气门站是长距离输气干线的终点站，是城市、工业区的气源站，在该站内接收长输管线输送来的燃气经过除尘、调压、计量和加臭后送入城市或工业区的管网。
1.2设计规模和参数1.2.1设计规模门站是为郊区供应不到的用户而设计的，考虑到城市将来的发展，该门站设计用气人数为19万人，天然气的人均用气指标定为205(MJ/人*年，该门站的设计规模为7774Nm3∕h o表1.1门站设计参数1.3工艺流程城市门站的主要功能是对信丰县高压管网来气进行过滤、计量、加臭，经调压后送往城市中压管线。
门站必须保证把来气可靠的送往城市输配系统，保证用户的正常用气。
门站的工艺流程为：正常情况下来气以压力P1=O.4Mpa进入城市门站，经过滤器除去机械性杂质，由调压器调压至0.2MPa 计量后出站，非正常情况下，当来气压力P1N16Mpa时调节管束区进气端电动蝶阀启动，保护后面的设备；当该动作有所迟缓，为设计压力的11倍时，即P1=176MPa时，进气端汇气管上安全放散阀自动打开，进行超压放散，压力正常后，各设备重新恢复工作。
站内采用的调压器稳压精度高，带安全切断功能，当出气端超压P2=0.2MPa时，出气端汇气管上安全放散阀自动打开，进行超压放散，P2=0.2MPa时，调压器安全切断发挥作用，待压力回落后，再重新恢复各设备工作。
本站设有过站总旁通管，站场事故时，关闭进出站阀门井内的手动阀，同时开启过站旁通管道上的节流阀，以保证事故情况下不中断城市供气。
由于城市燃气是具有一定毒性的爆炸性气体，又是在压力下输送和使用的，当管道及设备材质和施工方面存在的问题和使用不当，容易造成漏气，有引起爆炸、着火和人身中毒的危险。
因此，当发生漏气时能被人发觉进而消除漏气是很必要的。
燃气设计需要的知识点燃气设计是指在建筑物或者工业设施中，根据相关规范和要求，对燃气供应系统进行设计和安装的过程。
燃气设计需要掌握一些基本的知识点，包括燃气特性、燃气管道设计、燃气设备选型等方面。
本文将详细介绍燃气设计需要的知识点。
一、燃气特性燃气是指作为燃料的气体，根据不同的能源来源可以分为天然气、液化石油气、压缩天然气等。
燃气的特性直接影响到设计过程中的参数选择，包括燃烧温度、燃烧速度、燃烧热值等。
设计师需要了解不同燃气的成分、性质以及燃烧特性，以便合理设计燃气供应系统。
二、燃气管道设计燃气管道设计是指对燃气供应管道进行合理布局和尺寸计算的过程。
在设计过程中，需要考虑如下几个方面：1. 管道布局：根据建筑物或者工业设施的实际情况，确定燃气管道的布置方案，确保燃气能够顺利供应到各个燃气设备。
2. 管道尺寸：根据燃气的流量和压力要求，计算出管道的尺寸，包括管道直径、壁厚等参数，以确保燃气能够稳定供应。
3. 管道材质：选择合适的管道材质，考虑到燃气的腐蚀性和安全性等因素，常用的材质包括钢管、铜管、不锈钢管等。
三、燃气设备选型在设计燃气供应系统时，需要根据用户的需求和实际情况，选择合适的燃气设备。
常见的燃气设备包括燃气灶具、燃气热水器、燃气锅炉等。
在选型过程中，需要考虑以下几个方面：1. 能耗要求：根据建筑物或者工业设施的需求，选择合适的燃气设备，以确保能够满足热量或者燃气流量的要求。
2. 安全性能：合格的燃气设备需要符合相关安全标准，例如燃气灶具需要具备燃气泄露自动报警和断气阀保护等功能。
3. 效果及可靠性：考虑设备的使用寿命、维护保养成本、故障率等因素，选择性能可靠的燃气设备。
四、燃气安全燃气设计的一个重要方面是燃气安全。
设计师需要在设计过程中考虑到燃气的泄漏、爆炸等安全隐患，并采取相应的措施进行预防和保护。
以下是一些常见的安全措施：1. 燃气泄漏检测：安装燃气泄漏检测器，一旦发现泄漏，能够及时报警，确保人员安全。
城镇燃气规划规范城镇燃气规划是指对城镇燃气系统建设进行科学规划和合理布局，以满足城镇居民和企事业单位的用气需求，实现燃气系统的高效运行和可持续发展。
以下是城镇燃气规划规范的主要内容。
一、城镇燃气规划的目标和原则：城镇燃气规划应根据城镇的规模、人口密度、经济发展水平等因素，确定合理的燃气供应指标，并坚持经济、安全、环保、可持续的原则。
规划目标要明确，包括供气范围、供气强度、供气质量等。
二、城镇燃气规划的内容：1. 燃气供应区划：根据城镇的用气需求和用气强度，划分供气区域，确定主干管线和支线的布局，确保供气能力与用气需求的匹配。
2. 燃气管道布置：管道的布置应考虑地形地貌、建筑密度、交通道路等因素，合理选择管道材质、直径和设计压力，确保管道的稳定运行和安全性。
3. 燃气储存与调配：根据供气需求的时段性变化，建设适当的储气设施，实现气源的储存和调配，保障燃气供应的可靠性和稳定性。
4. 燃气站点选址：燃气调压站、储气站、加气站等站点的选址应考虑地理位置、环境影响、输送距离等因素，合理布局，方便运营和维护。
5. 燃气设备安全性规定：确定燃气设备的布置和安全间距，制定安全操作规程，确保设备运行的安全性和稳定性。
6. 燃气质量控制：制定相关标准，对进口燃气进行检测和监管，确保供气质量符合国家标准和用户需求。
三、城镇燃气规划的程序：1. 数据调查与分析：对城镇进行综合调查，了解用气需求、用气强度、用气结构等情况，进行数据分析和预测。
2. 制定规划方案：根据调查数据，制定城镇燃气规划方案，包括供气区划、管道布置、站点布局等内容。
3. 方案论证与修订：对规划方案进行技术和经济论证，评估方案的可行性和经济性，根据评估结果修订方案。
4. 提交批准和实施：将修订后的规划方案提交上级主管部门审批，并组织实施。
四、城镇燃气规划的技术要求：1. 管道设计：根据规划需要，设计管道的直径、材质和设计压力，确保管道的流量和设计压降符合要求。

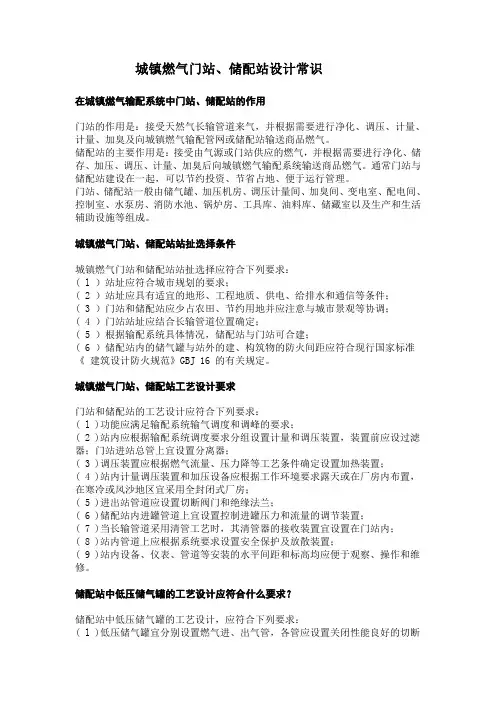

城镇燃气门站、储配站设计常识在城镇燃气输配系统中门站、储配站的作用门站的作用是：接受天然气长输管道来气，并根据需要进行净化、调压、计量、计量、加臭及向城镇燃气输配管网或储配站输送商品燃气。
储配站的主要作用是：接受由气源或门站供应的燃气，并根据需要进行净化、储存、加压、调压、计量、加臭后向城镇燃气输配系统输送商品燃气。
通常门站与储配站建设在一起，可以节约投资、节省占地、便于运行管理。
门站、储配站一般由储气罐、加压机房、调压计量间、加臭间、变电室、配电间、控制室、水泵房、消防水池、锅炉房、工具库、油料库、储藏室以及生产和生活辅助设施等组成。
城镇燃气门站、储配站站扯选择条件城镇燃气门站和储配站站扯选择应符合下列要求：( l ）站址应符合城市规划的要求；( 2 ）站址应具有适宜的地形、工程地质、供电、给排水和通信等条件；( 3 ）门站和储配站应少占农田、节约用地并应注意与城市景观等协调；( 4 ）门站站址应结合长输管道位置确定；( 5 ）根据输配系统具体情况，储配站与门站可合建；( 6 ）储配站内的储气罐与站外的建、构筑物的防火间距应符合现行国家标准《建筑设计防火规范》GBJ 16 的有关规定。
城镇燃气门站、储配站工艺设计要求门站和储配站的工艺设计应符合下列要求：( l )功能应满足输配系统输气调度和调峰的要求；( 2 )站内应根据输配系统调度要求分组设置计量和调压装置，装置前应设过滤器；门站进站总管上宜设置分离器；( 3 )调压装置应根据燃气流量、压力降等工艺条件确定设置加热装置；( 4 )站内计量调压装置和加压设备应根据工作环境要求露天或在厂房内布置，在寒冷或风沙地区宜采用全封闭式厂房；( 5 )进出站管道应设置切断阀门和绝缘法兰；( 6 )储配站内进罐管道上宜设置控制进罐压力和流量的调节装置；( 7 )当长输管道采用清管工艺时，其清管器的接收装置宜设置在门站内；( 8 )站内管道上应根据系统要求设置安全保护及放散装置；( 9 )站内设备、仪表、管道等安装的水平间距和标高均应便于观察、操作和维修。
储配站中低压储气罐的工艺设计应符合什么要求？储配站中低压储气罐的工艺设计，应符合下列要求：( l )低压储气罐宜分别设置燃气进、出气管，各管应设置关闭性能良好的切断装置，并宜设置水封阀，水封阀的有效高度应取设计工作压力（以水柱表示）加500mm面。
燃气进、出气管的设计应能适应气罐地基沉降引起的变形；( 2 )低压储气罐应设储气量指示器。
储气量指示器应具有显示储量及可调节的高低限位声、光报警装置；( 3 )储气罐高度超越当地有关的规定时应设高度障碍标志；( 4 )湿式储气罐的水封高度应经过计算后确定；( 5 )寒冷地区湿式储气罐的水封应设有防冻措施；( 6 )干式储气罐密封系统，必须能够可靠地连续运行；( 7 )干式储气罐应设置紧急放散装置；( 8 )干式储气罐应配有检修通道。
稀油密封干式储气罐外部应设置检修电梯。
门站、储配站中高压储气罐工艺流程设计应符合什么要求？门站、储配站中高压储气罐工艺设计，应符合下列要求：( 1 )高压储气罐宜分别设置燃气进、出气管，不需要起混气作用的高压储气罐，其进、出气管也可合为一条；燃气进、出气管的设计宜进行柔性计算；( 2 )高压储气罐应分别设置安全阀、放散管和排污管；( 3 )高压储气罐应设置压力检测装置；( 4 )高压储气罐宜减少接管开孔数量；( 5 )高压储气罐宜设置检修排空装置；( 6 )当高压储气罐罐区可设置检修用集中放散装置；( 7 )集中放散装置宜设置在站内全年最小频率风向的上风侧。
城镇燃气门站、储配站总平面布里应符合什么要求？城镇燃气门站和储配站总平面布置应符合下列要求：( l )总平面应分区布置，即分为生产区（包括储罐区、调压计量区、加压区等）和辅助区。
( 2 )站内的各建构筑物之间以及与站外建构筑物之间的防火间距应符合现行国家标准《建筑设计防火规范》GBJ16 的有关规定。
站内建筑物的耐火等级不应低于现行国家标准《建筑设计防火规范》 GBJ16 “二级”的规定。
( 3 )储配站生产区应设置环形消防车通道，消防车通道宽度不应小于3.5m 。
城镇燃气门站、储配站中储罐区应布置在什么位置？( 1 )门站、储配站罐区一般布置在站的出人口的另一侧；储气罐以设在加压机房北侧为宜；( 2 )罐区宜设在站区全年最小频率风向的上风侧，锅炉房应设在罐区的下风向；( 3 )罐区周围应有消防通道；( 4 )罐区的布置应留有增建储气罐的可能，并应与规划等部门商定预留罐区的后续征地地带。
储气罐或罐区与站内建、构筑物的防火间距如何规定？储气罐或罐区与站内建、构筑物防火间距应不小于表4.1.95 中规定。
当采用低压湿式罐时与室外变、配电站的防火间距如何确定？低压湿式罐与室外变、配电站防火间距不应小于表4.1.96规定。
注：①低压湿式储气罐与站内的建、构筑物的防火间距，应按本表确定；②低压干式储气罐与站内的建、构筑物的防火间距，当可燃气体的密度比空气大时，应按本表增加25 % ；比空气小或等于时，可按本表确定；③固定容积储气罐与站内的建、构筑物的防火间距应按本表的规定执行。
总容积按其几何容积（耐）和设计压力（绝对压力，100kPa与）的乘积计算；④低压湿式或干式储气罐的水封室、油泵房和电梯间等附属设施与该储罐的间距按工艺要求确定；⑤露天的天然气工艺装置与储气罐的间距按工艺要求确定。
堆场、储罐和甲、乙类厂房库房不宜小于25m ，距其他建筑物不宜小于10m 。
②室外变配电站与干式储气罐的防火间距按表中数据增加25 ％。
储气罐与铁路、道路的防火间距如何规定？储气罐与铁路、道路的防火间距不应小于表4.1.97规定。
线不应小于15m ，与厂外铁路线不应小于20m （散发比空气重的可燃气体的储罐和库房除外。
）储气罐或罐区之间的防火间距如何规定？储气罐或罐之间防火间距应符合下列要求：( l )湿式储气罐之间、干式罐之间、干式罐与湿式罐之间的防火间距，应等于或大于相邻较大罐的半径；( 2 )固定容积储气罐之间的防火间距，应大于相邻较大罐直径的2/3；( 3 )固定容积储气罐与湿式储气罐或干式储气罐之间的防火间距，应大于相邻较大罐的半径；( 4 )数个固定容积储气罐总容积大于20x104m3时应分组布置。
组与组之间的防火间距，卧式储气罐不应小于相邻较大罐的长度的一半，球形储气罐不应小于相邻较大罐的直径，且不应小于20m ;( 5 )储气罐与液化石油气储罐的防火间距应符合现行国家标准《建筑设计防火规范》GBJ 16 的有关规定。
高压储罐站罐区集中放散装置与站内、外最小安全间距如何规定？高压储罐站罐区集中放散装置与站内、外防火间距应不小于表4.1.99-1 与表4.1.99-2的规定。
储配站中压缩机间的工艺设计应符合什么要求？压缩机间的工艺设计应符合下列要求：( l ）压缩机宜按独立机组配置进、出气管、阀门、旁通、冷却器、安全放散、供油和供水等各项辅助设施；( 2 )压缩机的进、出气管道宜采用地下直埋或管沟敷设，并宜采取减震降噪措施；( 3 )管道设计应设有能满足投产置换，正常生产维修和安全保护所必需的附属设备；( 4 )当压缩机采用燃气为动力时，其设计应符合现行国家标准《输气管道工程设计规范》GB50251 和《原油和天然气工程设计防火规范 GB 50183 的有关规定。
城镇燃气压缩机主要有哪几种？选型时应符合什么要求？城镇燃气输配系统中目前常用的有活塞式压缩机与罗茨式鼓风机，离心式压缩机使用较少。
压缩机选型时应符合下列要求：( l ）储配站燃气加压设备应结合输配系统规划采用的工艺流程、设计负荷及排气压力，并按照实际供气规模及调度要求确定；( 2 ）加压设备应根据吸排气压力、排气量选择机型。
所选用的设备应便于操作维护、安全可靠，并符合节能、高效、低震和低噪音的要求；( 3 ）加压设备的排气能力应按厂房提供的实测值为依据。
站内加压设备的型式应一致，加压设备的规格应能满足运行调度要求，并不宜多于两种。
储配站内装机总台数不宜过多。
每1 5 台压缩机宜另设1台备用。
城镇燃气压缩机房平面和立面如何布置？加压机房在平、立面布置时，一般遵循下列规定：( l ）压缩机在室内宜单排布置，当压缩机台数较多、单排布置使压缩机室过长时，可双排布置。
室内的主要通道，应根据压缩机最大部件的尺寸确定。
( 2 ）压缩机室内应留有适当的检修场地，一般设在室内的发展端。
当压缩机室较长时，检修场地也可以考虑放在中间，但应不影响设备的操作和运行。
( 3 ）布置压缩机时，应考虑观察和操作方便。
同时也需考虑到管道的合理布置，如压缩机进气口和末级排气口的方位等。
( 4 ）压缩机室宜设置起重设备，其起重能力应按压缩机组的最大检修部件确定。
检修时需要吊装的设备，应布置在起重设备的工作范围内。
( 5 ）对于带有卧式气缸的压缩机，应考虑抽出活塞和活塞杆需要的水平距离。
设置卧式列管式冷却器时，应考虑在水平方向抽出其中管束所需要的空间。
立式列管式冷却器的管束可垂直吊出，也可卧倒放置抽出。
( 6 ）辅助设备的位置应便于操作，不妨碍门、窗的开启和不影响自然采光和通风。
( 7 ）压缩机之间的净距及压缩机和墙之间的距离考虑操作与检修方便，同时要防止压缩机的振动影响建筑物的基础。
加压机房通道净距不应小于表4 . 1 . 102的规定。
40( 8 ）压缩机室的高度：当不设置吊车时，为临时起重和自然通风的需要，一般屋架下弦高度不低于4m，对于机身较小的压缩机可适当缩小。
当设置吊车时，吊车轨顶高度可参照吊钩自身的长度、吊钩上限位置与轨顶间的最小允许距离及设备需要起吊的高度等参数确定。
( 9 ）压缩机排气量和设备较大时，为了方便操作、节省占地面积和更合理地布置管道，压缩机室可双层布置。
压缩机、电动机及变速器设在操作层（二层），中间冷却器及润滑油系统均放在底层。
城镇燃气储配站加压机房布置要求，与其他建、构筑物防火间距储配站加压机房应按下列要求布置：( l ）加压机房与储气罐防火间距应符合本章表4 . 1 . 95中的规定；( 2 ）变、配电间与加压机房可分开单独设置，但应尽可能合建为一座建筑物；( 3 ）加压机房的位置应尽可能靠近储气罐，并应考虑便于管路连接；( 4 ）加压机房位置一般应设在储罐的阳面；( 5 ）水泵房应靠近消防水池、消防水池的位置应能使消防车靠近，便于直接取水。
加压机房与其他建、构筑物防火间距不应小于表4 . 1 . 103 的规定。
②防火间距应按相邻建筑物外墙的最近距离计算。
如外墙有凸出的易燃构件，则应从其凸出部分外缘算起。
城镇燃气低压储气罐有几种？分别说明各种储气罐的特点？城镇燃气低压储气罐采用等压变容的原理进行储存。
