卷材防水屋顶的构造做法

最详细全面的屋面防水施工做法一、屋面构造保温屋面构造层次示意图：倒置式屋面构造层次示意图：二、找平层施工一般采用水泥砂浆、细石砼或沥青砂浆作屋面的整体找平层。

1 厚度及技术要求⑴ 水泥砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当有整体或块状材料保温层时，厚度为20～25mm；当结构层为装配式砼板且保温层为松散材料时，厚度为20～30mm。

水泥砂浆采用1：2.5～1:3(水泥：砂)体积比，水泥强度等级不低于32.5级。

⑵ 细石砼找平层：厚度为30～35mm，砼强度等级不低于C20。

⑶ 沥青砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当结构层为装配式砼板且保温层为整体或块状材料时，厚度为20～25mm。

沥青砂浆采用1：8（沥青：砂）质量比。

2 找平层的排水坡度平屋面采用结构找坡时不应小于3%，材料找坡时宜为2%；天沟、檐沟纵向找坡不应小于1%，沟底水落差不得超过200mm。

3 节点处理找平层在突出屋面结构(女儿墙、山墙、变形缝、烟囱)的交接处和转角处应作成园弧形，园弧半径当防水层为沥青防水卷材时R=100～150mm，高聚物改性沥青防水卷材时R=50mm，合成高分子防水卷材时R=20mm。

内部排水的落水口周围，找平层应做成略低的凹坑。

高低跨变形缝处理：伸出屋面管道防水处理：直式水落口：4 找平层的分格缝找平层宜设分格缝，并嵌填密封材料。

分格缝应留设在板端缝处，其纵横缝的最大间距，水泥砂浆或细石砼找平层不宜大于6m，沥青砂浆不宜大于4m。

屋面分格缝的面层处理：三、保温层施工1 保温层材料保温材料可分为三类：一是松散材料，如炉渣、膨胀蛭石、膨胀珍珠岩等，目前已较少使用。

二是板状材料，如膨胀蛭石、膨胀珍珠岩块，泡沫水泥、加气砼块，岩棉板、EPS聚笨板、XPS挤塑板。

三是整体现浇（喷）保温层，如沥青膨胀蛭石、沥青膨胀珍珠岩、聚胺酯硬泡防水保温一体化系统等。

目前较多使用的是岩棉板、EPS聚笨板、XPS挤塑板等板状材料。

坡屋顶防水卷材施工方法
坡屋顶防水卷材施工方法一般包括以下步骤：
1. 准备工作：清理屋顶表面，确保表面平整、干净，并检查是否有明显裂缝或破损。

2. 底层处理：在屋顶表面涂抹底层防水材料，以增强防水效果。

常用的底层材料包括底漆或底层胶粘材料。

3. 防水卷材铺设：将防水卷材展开，从低处开始，由下往上、自一侧到另一侧铺设。

卷材应覆盖到屋檐边缘，并与墙面有一定接触面，以确保完全防水。

4. 热熔焊接：将卷材铺设完毕后，使用热风枪热熔焊接卷材的接头部分，使其牢固连接在一起。

焊接时需要注意温度和速度的控制，以确保焊接质量。

5. 辅助处理：在卷材铺设完毕后，对边缘、接缝和穿透部位进行处理，如使用防水胶粘剂对接缝进行处理，或使用防水胶带对穿透部位进行包裹。

6. 验收和维护：等待防水卷材干透后，进行验收，检查是否存在问题，并进行必要的修复。

此后定期进行维护，检查和清理屋顶，确保防水效果持久。

值得注意的是，施工方法可能因地区和具体工程要求而有所差
异，最好咨询专业防水施工公司或技术人员，根据具体情况制定施工方案。

卷材防水屋面细部构造常规防水卷材细部构造1、天沟天沟、檐沟与屋面交接处的附加层卷材宜空铺，空铺宽度为200mm。

见下图：图4.1.1-1 檐沟构造屋面2、无组织排水檐口无组织排水檐口800mm范围内的卷材应采用满贴法，卷材收头应固定密封。

见下图：图4.1.1-2 无组织排水檐口3、女儿墙泛水①墙体为砖墙做法，见下图：图4.1.1-3 有压顶卷材泛水收头墙体为砖墙时，卷材可直接铺至女儿墙压顶下，用压条钉压固定，并用密封材料封闭严格。

压顶应做防水处理。

②砖墙女儿墙高度大于600mm时，做法见下图：图4.1.1-4 砖墙卷材泛水收头当砖墙女儿墙高度大于600时，可将卷材压入砖墙凹槽内固定密封，凹槽距屋面找平层高度应大于250，凹槽上部的墙体应做防水处理。

③墙体为混凝土时，做法见下图：图4.1.1-5 混凝土墙卷材泛水收头墙体为混凝土墙时，卷材的收头可采用金属压条钉压，并用密封材料封严。

4、变形缝变形缝内宜填充泡沫塑料，并用卷材封盖，顶部加扣混凝土盖板或金属盖板，见下图：图4.1.1-6 变形缝防水构造图4.1.1-7 高低跨变形缝密封材料5、水落口水落口周围直径500mm 范围内排水坡度不小于5%，并应用防水涂料密封，其厚度不小于2mm 。

水落口杯与基层接触处，应留宽度20mm 、深20mm 凹槽。

嵌填密封材料。

水落口图4.1.1-8 横式水落口卷材防水层图4.1.1-9 直式水落口6、伸出屋面管道Array图4.1.1-10 伸出屋面管道注：伸出屋面管道周围的找平层应做成圆锥台，管道与找平层间应留凹槽，并嵌填密封材料。

防水层收头处应用金属箍箍紧，并用密封材料封严。

注：屋面垂直出入口防水层收头，应压在混凝土压顶圈下。

卷材防水层附加层混凝土压顶圈人孔盖图4.1.1-11 垂直出入口注：水平出入口防水层收头，应压在混凝土踏步下，防水层的泛水应设护墙。

图4.1.1-12 水平出入口护墙附加层踏步卷材防水层外径Φ32镀锌薄壁钢管或塑料管插至保温层底在找平层图4.1.1-13 排汽屋面出汽孔注：找平层的分隔缝兼做排汽道时宜加宽至30，并纵横贯通。

（二）卷材防水屋面卷材防水屋面，是指以防水卷材和粘结剂分层粘贴而构成防水层的屋面。

卷材防水屋面所用卷材有沥青类卷材、高分子类卷材、高聚物改性沥青类卷材等。

适用于防水等级为I～Ⅳ级的屋面防水。

1、卷材防水屋面的构造层次和做法（卷材防水屋面的构造组成和油毡防水屋面做法如图6—10所示）卷材防水屋面由多层材料叠合而成，其基本构造层次按构造要求由结构层、找坡层、找平层、结合层、防水层和保护层组成。

图6—10 卷材防水屋面的构造组成和油毡防水屋面做法a）结构层通常为预制或现浇钢筋混凝土屋面板，要求具有足够的强度和刚度。

b）找坡层（结构找坡和材料找坡）材料找坡应选用轻质材料形成所需要的排水坡度，通常是在结构层上铺1：(6~8)的水泥焦渣或水泥膨胀蛭石等。

c）找平层柔性防水层要求铺贴在坚固而平整的基层上，因此必须在结构层或找坡层上设置找平层。

d）结合层结合层的作用是使卷材防水层与基层粘结牢固。

结合层所用材料应根据卷材防水层材料的不同来选择，如油毡卷材、聚氯乙烯卷材及自粘型彩色三元乙丙复合卷材用冷底子油在水泥砂浆找平层上喷涂一至二道；三元乙丙橡胶卷材则采用聚氨酯底胶；氯化聚乙烯橡胶卷材需用氯丁胶乳等。

冷底子油用沥青加入汽油或煤油等溶剂稀释而成，喷涂时不用加热，在常温下进行，故称冷底子油。

e）防水层防水层是由胶结材料与卷材粘合而成，卷材连续搭接，形成屋面防水的主要部分。

当屋面坡度较小时，卷材一般平行于屋脊铺设，从檐口到屋脊层层向上粘贴，上下搭接不小于70mm,左右搭接不小于l00mm。

油毡屋面在我国已有几十年的使用历史，具有较好的防水性能，对屋面基层变形有一定的适应能力，但这种屋面施工麻烦、劳动强度大，且容易出现油毡鼓泡、沥青流淌、油毡老化等方面的问题，使油毡屋面的寿命大大缩短，平均10年左右就要进行大修。

目前所用的新型防水卷材，主要有三元乙丙橡胶防水卷材、自粘型彩色三元乙丙复合防水卷材、聚氯乙烯防水卷材、氯化聚乙烯防水卷材、氯丁橡胶防水卷材及改性沥青油毡防水卷材等，这些材料一般为单层卷材防水构造，防水要求较高时可采用双层卷材防水构造。

屋面CPE卷材防水施工方案一、施工前准备1.1 材料准备首先，要准备好所需的CPE卷材、底漆、粘接剂以及其他辅助材料。

1.2 基面处理施工前要对基面进行彻底的清理，确保其干燥、平整、无松动物质、无油污、无灰尘、无杂物等。

如需要，可用环氧砂浆或水泥砂浆进行修补。

二、卷材铺装2.1 底漆施工底漆施工应根据材料规定进行，通常为1~2遍。

注意底漆应均匀铺涂，不能漏涂、厚薄不均、起皮等。

2.2 CPE卷材铺装1. 铺设CPE卷材前，应先将其按照实际尺寸预切割，方便现场施工。

2. 铺设CPE卷材时，先将其一端放在基面上，保证与基面处于垂直状态，再逐渐解开，并逐渐铺开。

3. CPE卷材的铺装应保证卷材与基面之间不留空、压实。

对于角部和立边等细节部位，需要将其切割，使其能顺利地贴合表面。

2.3 翻边、粘接卷材铺装完毕后，需要对其边缘进行处理。

首先将卷材沿长边或宽边翻转，然后用粘接剂涂刷在翻边处，并逐渐将其压实，切勿出现空鼓等情况。

三、施工后处理3.1 表面处理卷材铺装完成后，应对其表面进行检查，确认其平整、无起泡、无空鼓、无破损等。

如发现异常情况，应及时进行修补。

3.2 清场卷材铺装完毕后，应对现场进行清理，保持环境整洁。

四、注意事项1. 施工中要严格按照材料要求进行，如遇特殊情况，应及时与相关技术人员进行沟通。

2. 工程环境应保持通风、干燥，施工人员应穿戴好安全装备。

3. 卷材铺装前应认真审查，确保卷材无质量问题。

4. 施工过程中应注意节省材料、避免造成浪费。

以上是屋面CPE卷材防水施工方案，希望能对您的工程有所帮助。

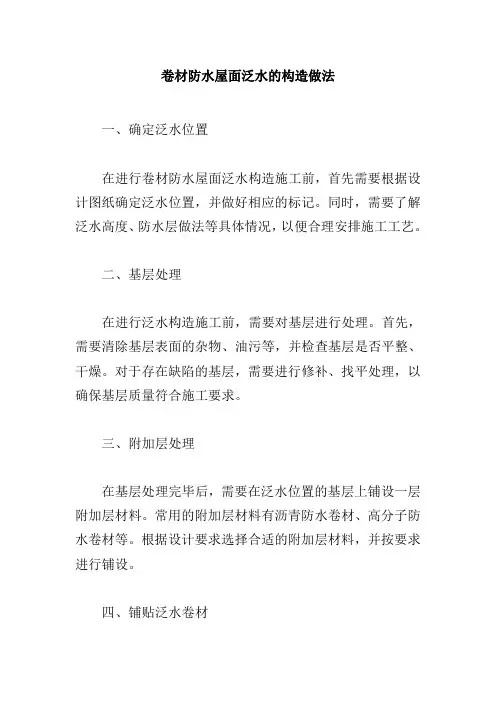

卷材防水屋面泛水的构造做法一、确定泛水位置在进行卷材防水屋面泛水构造施工前，首先需要根据设计图纸确定泛水位置，并做好相应的标记。

同时，需要了解泛水高度、防水层做法等具体情况，以便合理安排施工工艺。

二、基层处理在进行泛水构造施工前，需要对基层进行处理。

首先，需要清除基层表面的杂物、油污等，并检查基层是否平整、干燥。

对于存在缺陷的基层，需要进行修补、找平处理，以确保基层质量符合施工要求。

三、附加层处理在基层处理完毕后，需要在泛水位置的基层上铺设一层附加层材料。

常用的附加层材料有沥青防水卷材、高分子防水卷材等。

根据设计要求选择合适的附加层材料，并按要求进行铺设。

四、铺贴泛水卷材在附加层铺设完毕后，开始铺贴泛水卷材。

首先，需要根据设计要求选择合适的防水卷材，如沥青防水卷材、高分子防水卷材等。

然后，按照卷材的搭接宽度，将卷材一端固定在墙面上，并展开卷材铺贴至屋面部分。

在铺贴过程中，需要确保卷材与基层紧密贴合，无褶皱、起泡等现象。

五、泛水收头固定密封在泛水卷材铺贴完毕后，需要对泛水收头进行固定密封处理。

首先，将泛水收头固定在墙面上，并使用密封材料进行密封处理。

密封材料应与卷材相容，以保证密封效果。

同时，需要确保泛水收头与墙面连接处无缝隙，以防止渗漏现象发生。

六、涂抹保护层为了保护防水层不受外界因素的影响，需要在泛水构造施工完毕后涂抹保护层。

保护层材料应根据设计要求选择，常用的有水泥砂浆、防水涂料等。

涂抹保护层时，应确保其与防水层紧密贴合，无空鼓、裂缝等现象。

同时，应控制保护层的厚度，以满足设计要求。

七、检查验收最后，需要对泛水构造进行全面检查验收。

检查内容包括泛水高度、防水层质量、密封效果等方面。

在检查过程中发现问题应及时处理整改。

同时，应按照相关规范要求进行淋水试验或雨后检查等，以确保泛水构造的防水效果达到设计要求。

防水新规普通屋面三道防水构造做法根据《建筑与市政工程防水通用规范》的规定，防水等级为一级的建筑屋面防水做法不应少于3道，其中卷材防水层不应少于1道。

一、屋面三道防水构造做法1（适用于普通屋面）1、第一道防水：2.0mm厚聚合物水泥防水涂料（Ⅰ型）（+50g/m2无纺布）。

2、第二道防水：3.0mm厚自粘聚合物改性沥青防水卷材（PY类）或2.0mm厚自粘聚合物改性沥青防水卷材（N 类高分子膜）。

3、第三道防水：3.0mm厚自粘聚合物改性沥青防水卷材（PY类）或1.5mm厚自粘聚合物改性沥青防水卷材（N 类高分子膜）或1.5mm厚纤维增强型湿铺防水卷材。

二、屋面三道防水构造做法2（适用于普通屋面）1、第一道防水：2.0mm厚非固化橡胶沥青防水涂料或2mm厚高强水性橡胶沥青防水涂料或2mm厚热熔型橡胶沥青防水涂料。

2、第二道防水：3.0mm厚自粘聚合物改性沥青防水卷材（PY类）或1.5mm厚自粘聚合物改性沥青防水卷材（N 类高分子膜）。

3、第三道防水：3.0mm厚自粘聚合物改性沥青防水卷材（PY类抗辐照膜）。

三、屋面三道防水构造做法3（适用于普通屋面）1、第一道防水：2.0mm厚非固化橡胶沥青防水涂料。

2、第二道防水：3.0mm厚SBS弹性体改性沥青防水卷材（PY类）。

3、第三道防水：3.0mm厚SBS弹性体改性沥青防水卷材（PY类）。

四、屋面三道防水构造做法4（适用于普通屋面）1、第一道防水：2.0mm厚聚合物水泥防水涂料（Ⅰ型）（+50g/m2无纺布）。

2、第二道防水：1.5mm厚喷涂速凝橡胶沥青防水涂料。

3、第三道防水：1.5mm厚自粘聚合物改性沥青防水卷材（N类高分子膜）。

五、屋面三道防水构造做法5（适用于普通屋面）1、第一道防水：2.0mm厚聚合物水泥防水涂料（Ⅰ型）（+50g/m2无纺布）。

2、第二道防水：1.5mm厚自粘聚合物改性沥青防水卷材（N类高分子膜）。

3、第三道防水：≥1.2mm厚PVC或TPO、HDPE或1.6mm热塑性橡胶自粘防水卷材。

平屋顶构造卷材防水屋面有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。

卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。

卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。

1、卷材（1）沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。

纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。

高聚物改性沥青类防水卷材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。

(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。

高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。

2、卷材防水屋面构造构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。

①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。

结构层：多为刚度好，变形小的各类钢筋混凝土屋面板。

找平层：卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。

找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。

为防止找平层变形开裂而波及卷材防水层，宜在找平层中留设分格键。

卷材防水的构造做法如下：
1.阴角处做50mm小圆弧，阳角处做10mm小圆弧。

2.基层验收由总承包商完成。

3.节点的详细处理：采用与大面相同材料的卷材，对两侧拐角处的阴阳角和三面阴阳角进
行加固，并均匀扩大平面和标高。

其方法是根据细部形状将卷材切割粘贴在细部上，然后根据合适的尺寸和形状将卷材粘贴在涂有基层处理剂的基层上。

附加层应压实并铺设牢固，不得空鼓。

4.先将水按比例倒入原搅拌桶中，然后将水泥放入水中，浸泡15~20分钟，充分浸泡，
然后将多余的水倒在桶面上。

5.然后加入水泥用量为5%~8%的聚合物建筑胶（保水剂），用电动搅拌机搅拌5分钟
以上。

6.自粘防水卷材湿铺——弹基层线性试铺，根据施工现场情况合理定位，确定卷材铺贴
方向，弹基层卷材控制线，尽量按合理方向由低向高铺贴卷材。

摊铺时撕下隔离纸。
