平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。

防水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。

卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。

卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。

1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。

纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。

(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。

(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。

高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。

2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。

①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。

结构层多为刚度好，变形小的各类钢筋混凝土屋面板。

找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。

找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。

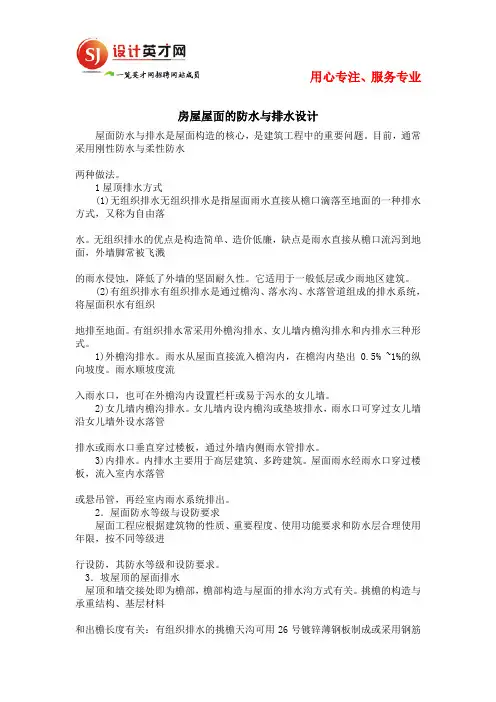

用心专注、服务专业房屋屋面的防水与排水设计屋面防水与排水是屋面构造的核心，是建筑工程中的重要问题。

目前，通常采用刚性防水与柔性防水两种做法。

1屋顶排水方式(1)无组织排水无组织排水是指屋面雨水直接从檐口滴落至地面的一种排水方式，又称为自由落水。

无组织排水的优点是构造简单、造价低廉，缺点是雨水直接从檐口流泻到地面，外墙脚常被飞溅的雨水侵蚀，降低了外墙的坚固耐久性。

它适用于一般低层或少雨地区建筑。

(2)有组织排水有组织排水是通过檐沟、落水沟、水落管道组成的排水系统，将屋面积水有组织地排至地面。

有组织排水常采用外檐沟排水、女儿墙内檐沟排水和内排水三种形式。

1)外檐沟排水。

雨水从屋面直接流入檐沟内，在檐沟内垫出0.5% ~1%的纵向坡度。

雨水顺坡度流入雨水口，也可在外檐沟内设置栏杆或易于泻水的女儿墙。

2)女几墙内檐沟排水。

女儿墙内设内檐沟或垫坡排水，雨水口可穿过女儿墙沿女儿墙外设水落管排水或雨水口垂直穿过楼板，通过外墙内侧雨水管排水。

3)内排水。

内排水主要用于高层建筑、多跨建筑。

屋面雨水经雨水口穿过楼板，流入室内水落管或悬吊管，再经室内雨水系统排出。

2．屋面防水等级与设防要求屋面工程应根据建筑物的性质、重要程度、使用功能要求和防水层合理使用年限，按不同等级进行设防，其防水等级和设防要求。

3．坡屋顶的屋面排水屋顶和墙交接处即为檐部，檐部构造与屋面的排水沟方式有关。

挑檐的构造与承重结构、基层材料和出檐长度有关：有组织排水的挑檐天沟可用26号镀锌薄钢板制成或采用钢筋用心专注、服务专业混凝土檐沟，钢筋混凝土檐沟的净宽度应大于或等于200mm，分水处最小深度应大于或等于80mm，沟内最小纵坡：卷材防水大于或等于1%；自防水大于或等于0.3%；砂浆或块料面层大于或等于0. 5%。

雨水管常用的直径为lOOmm，坡屋顶雨水管的最大间距为15m。

封檐构造是将墙身砌至檐部以上，檐部以上的墙体叫压檐墙，又叫女儿墙。

墙的顶部要做混凝土压顶，以避免顶面的雨水渗入墙内。

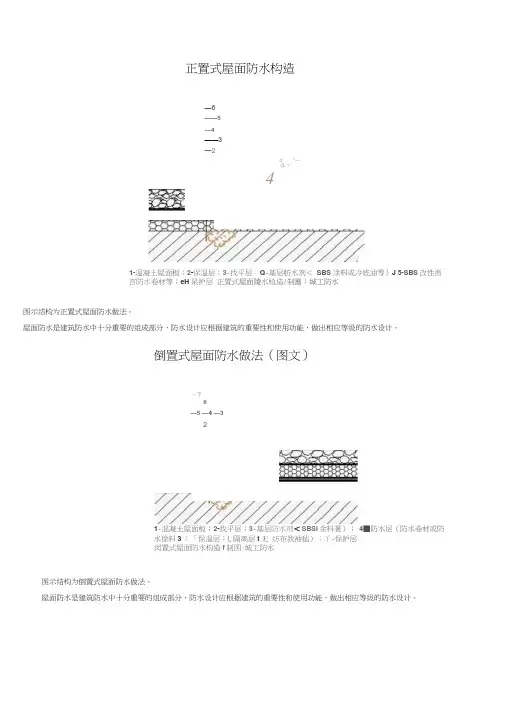

正置式屋面防水构造—6——5—4——3—2d' *―-]L 1'4/1-温凝土屋面板；2-保温层；3-找平层：Q-基层肪水剂＜SBS 涂料或冷底油等）J 5-SBS改性沥言防水卷材等；eH杲护层正置式屋面陵水枪造/制團：城工防水图示结构为正置式屋面防水做法。

屋面防水是建筑防水中十分重要的组成部分，防水设计应根据建筑的重要性和使用功能，做出相应等级的防水设计。

倒置式屋面防水做法（图文）—下6—5 —4 —321-混凝土屋面板；2-找平层；3-基层防水剂＜SBSi余料著）；4■防水层（防水卷材或防水徐料3 ；「保温层：L隔离层t无纺布我袖毡）；丫-保护层闵置式屋面防水构造f制图:城工防水图示结构为倒置式屋面防水做法。

屋面防水是建筑防水中十分重要的组成部分，防水设计应根据建筑的重要性和使用功能，做出相应等级的防水设计。

关于《傲城国际》漏水问题分析及处理措施1. 屋面各单元雨落管处及烟道口根部均有不同程度渗漏；原因①雨落管出屋面偏短，与屋面防水层脱节，且屋面防水 卷材下返深度不够，导致雨水下落时部分进入保温层，从而渗入楼板部位，且影响范围较大，建议需治理彻底，以避免 后患，②烟道及部分女儿坪、通气口防水卷材上返处，未见有“范水”，故两种材料界面处局部开裂，导致立面水流沿 裂缝侵入至楼板，且有裂缝范围扩大的趋势，建议有缝处补粘，且上部必须补设“泛水沿”。

2 .负一层车库顶板渗漏；原因：上部物业用房周边卷材与坪面开裂，且缺少“泛水沿”，导致坪面雨水沿坪流入至楼板, 处理措施同上2条。

3 .负二层地面在雨大水急的状态下，有几处从底板裂缝处向上渗水，且有明显压力，即局部底板防水失效，刚性防水亦 有裂缝，处理措施采取“针孔”压力注胶，并作纤维粘结最后表面层处理。

注：①施工建议由专业防水公司来进行，并形成明确处理方案（并量化），期间由物业配合现场监管并形成记录。

②施工期间由物业部门将外墙窗口 •腰线等部位亦做相应排查以避免其他部位的隐患，最后做好屋顶注水试验。

平屋顶—刚性防水屋面构造平屋顶通过本节的学习，您将：掌握平屋顶的构造平屋顶设计中主要解决防水、排水、保温、隔热和结构承载等问题，一般做法是结构层在下，防水层在上，其他层次位置视具体情况而定。

图64 平屋顶的组成平屋顶按屋面防水层的不同有刚性防水、卷材防水、涂料防水及粉剂防水屋面等多种做法。

（一）刚性防水屋面刚性防水屋面是指以刚性材料作为防水层的屋面，如防水砂浆、细石混凝土、配筋细石混凝土防水屋面等。

这种屋面具有构造简单、施工方便、造价低廉的优点，但对温度变化和结构变形较敏感，容易产生裂缝而渗水。

故多用于我国南方地区的建筑。

1、刚性防水屋面的构造层次及做法刚性防水屋面一般由结构层、找平层、隔离层和防水层组成。

a）结构层刚性防水屋面的结构层要求具有足够的强度和刚度，一般应采用现浇或预制装配的钢筋混凝土屋面板，并在结构层现浇或铺板时形成屋面的排水坡度。

b）找平层为保证防水层厚薄均匀，通常应在结构层上用20mm厚1：3水泥砂浆找平。

若采用现浇钢筋混凝土屋面板或设有纸筋灰等材料时，也可不设找平层。

c）隔离层为减少结构层变形及温度变化对防水层的不利影响，宜在防水层下设置隔离层。

隔离层可采用纸筋灰、低强度等级砂浆或薄砂层上干铺一层油毡等。

当防水层中加有膨胀剂类材料时，其抗裂性有所改善，也可不做隔离层。

d）防水层常用配筋细石混凝土防水屋面的混凝土强度等级应不低于C20，其厚度宜不小于40mm，双向配置4~6.5钢筋，间距为100~200mm的双向钢筋网片。

为提高防水层的抗渗性能，可在细石混凝土内掺入适量外加剂（如膨胀剂、减水剂、防水剂等）以提高其密实性能。

2、刚性防水屋面细部构造刚性防水屋面的细部构造包括屋面防水层的分格缝、泛水、檐口、雨水口等部位的构造处理。

a）屋面分格缝屋面分格缝实质上是在屋面防水层上设置的变形缝。

1）设置目的（1）防止温度变形引起防水层开裂；（2）防止结构变形将防水层拉坏。

因此屋面分格缝的位置应设置在温度变形允许的范围以内和结构变形敏感的部位。

（二）卷材防水屋面卷材防水屋面，是指以防水卷材和粘结剂分层粘贴而构成防水层的屋面。

卷材防水屋面所用卷材有沥青类卷材、高分子类卷材、高聚物改性沥青类卷材等。

适用于防水等级为I～Ⅳ级的屋面防水。

1、卷材防水屋面的构造层次和做法（卷材防水屋面的构造组成和油毡防水屋面做法如图6—10所示）卷材防水屋面由多层材料叠合而成，其基本构造层次按构造要求由结构层、找坡层、找平层、结合层、防水层和保护层组成。

图6—10 卷材防水屋面的构造组成和油毡防水屋面做法a）结构层通常为预制或现浇钢筋混凝土屋面板，要求具有足够的强度和刚度。

b）找坡层（结构找坡和材料找坡）材料找坡应选用轻质材料形成所需要的排水坡度，通常是在结构层上铺1：(6~8)的水泥焦渣或水泥膨胀蛭石等。

c）找平层柔性防水层要求铺贴在坚固而平整的基层上，因此必须在结构层或找坡层上设置找平层。

d）结合层结合层的作用是使卷材防水层与基层粘结牢固。

结合层所用材料应根据卷材防水层材料的不同来选择，如油毡卷材、聚氯乙烯卷材及自粘型彩色三元乙丙复合卷材用冷底子油在水泥砂浆找平层上喷涂一至二道；三元乙丙橡胶卷材则采用聚氨酯底胶；氯化聚乙烯橡胶卷材需用氯丁胶乳等。

冷底子油用沥青加入汽油或煤油等溶剂稀释而成，喷涂时不用加热，在常温下进行，故称冷底子油。

e）防水层防水层是由胶结材料与卷材粘合而成，卷材连续搭接，形成屋面防水的主要部分。

当屋面坡度较小时，卷材一般平行于屋脊铺设，从檐口到屋脊层层向上粘贴，上下搭接不小于70mm,左右搭接不小于l00mm。

油毡屋面在我国已有几十年的使用历史，具有较好的防水性能，对屋面基层变形有一定的适应能力，但这种屋面施工麻烦、劳动强度大，且容易出现油毡鼓泡、沥青流淌、油毡老化等方面的问题，使油毡屋面的寿命大大缩短，平均10年左右就要进行大修。

目前所用的新型防水卷材，主要有三元乙丙橡胶防水卷材、自粘型彩色三元乙丙复合防水卷材、聚氯乙烯防水卷材、氯化聚乙烯防水卷材、氯丁橡胶防水卷材及改性沥青油毡防水卷材等，这些材料一般为单层卷材防水构造，防水要求较高时可采用双层卷材防水构造。

1.简述柔性防水屋面的基本构造层次及作用。

参考答案：柔性防水屋面的基本构造层次从下至上依次有：结构层、找平层、结合层、防水层、保护层。

结构层：屋面承重层；找平层：使基层平整，防止卷材凹陷或断裂；结合层：在基层与卷材胶粘剂间形成一层胶质薄膜，使卷材与基层胶结牢固；防水层：屋面防水.2.混凝土刚性防水屋面中，设置隔离层的目的是什么？其常用的构造做法是什么？参考答案：为了减少结构层变形及温度变化对防水层的不利影响，宜在结构层与防水层间设隔离层使二者脱开。

隔离层可采用铺纸筋灰、低强度等级砂浆，或薄砂层上干铺一层油毡等做法。

教材 1：P843.刚性防水面为什么要设置分格缝？通常在哪能些部位设置分格缝？参考答案：设置分格缝的目的在于防止温度变形引起防水层开裂，防止结构变形将防水层拉坏。

位置设置在温度变形允许的范围内和结构变形敏感的部位，如屋面转折处、现浇屋面板与预制屋面板的交接处、泛水与立墙交接处等部位.4. 楼梯一般有几部分组成，各部分的作用是什么?参考答案：楼梯一般由梯段、平台和栏杆扶手三部分组成。

楼梯梯段：是联系两个不同标高平台的倾斜构件，由若干个踏步构成。

楼梯平台：是联系两个楼梯段的水平构件，主要是为了解决楼梯段的转折和与楼层连接，同时也使人在上下楼时能在此处稍做休息。

一般分成楼层平台和中间平台。

栏杆和扶手：为了确保使用安全，应在楼梯段的临空边缘设置栏杆或栏板。

5. 楼梯平台宽度、栏杆扶手高度和楼梯净空高度各有什么规定？参考答案：楼梯中间平台宽度不小于梯段宽度，并且不小于 1.1m；栏杆扶手高度：室内楼梯一力受不宜小于 900mm，靠楼梯井一侧水平扶手长度超过 0.5 m 时，其高度不应小于 1. 05m；室外楼梯栏杆高度不应小于 1.05m；供儿童使用的楼梯应在 500～600 mm 高度增设扶手。

楼梯净空高度：民用建筑楼梯平台上部及下部过道处的净高应不小于 2m，楼梯段净高不宜小于 2.2m。

6. 室外台阶的构造要求是什么？通常有哪些材料做法？参考答案：应坚固耐磨，具有较好的耐久性、抗冻性和抗水性。

平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。

水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。

卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。

卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。

1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。

纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。

(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。

(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。

高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。

2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。

①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。

结构层多为刚度好，变形小的各类钢筋混凝土屋面板。

找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。

找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。

平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。

水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。

卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。

卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。

1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。

纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。

(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。

(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。

高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。

2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。

①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。

结构层多为刚度好，变形小的各类钢筋混凝土屋面板。

找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。

找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。

预制板结构层屋面防水构成及作法施工前，将验收合格的基层表面尘土杂物清理干净，对女儿墙阴阳角等节点涂刷基层处理剂，待基层处理剂干燥后，先对女儿墙阴阳角等节点做附加层，铺贴在平面的卷材的宽度不小于500mm,铺贴在立墙上的卷材宽度不小于25Omm,将卷材热熔封边，用滚筒刷抹平。

对于三面阴角处的附加层要特殊处理，对于阳角处的附加层进行特殊处理。

为使卷材铺贴平整先要在基层用白色粉笔弹划基准线搭接距离为IOOmm。

注意调节火焰大小，与卷材距离应为0.3至0.5米，烘烤卷材底部与基层交界处，边加热边向前移动卷材。

将搭接处挑开，用喷灯加热，在沥青融化后,用滚筒刷抹平。

防水卷材铺设完成后,检查屋面有无渗漏水，排水坡度是否合理。

排水系统是否通畅。

屋面有无积水，合格后，开始做防水保护层施工。

混凝土刚性防水屋面中，为减少结构变形对防水层的不利影响，常在防水层与结构层设隔离层。

防水层是指屋面表面的一层或者多层防水卷材统称为防水层，起防止漏水作用；防水等级越高需要防水卷材层数越多。

屋面防水承重层（垫层）（找平层）指防水层紧贴着下面的一层水泥砂浆,标准厚度为30-50mm主要作用起承重，防止保温层塌陷而需要承重防水层。

保温层:楼顶屋面的保温层，材质大多为保温板（挤塑板）、炉灰、珍珠岩或岩棉等材料，厚度一般为300mm-500mm,主要作用起室内保温作用。

隔汽层（或隔离层）紧贴着楼板（现浇顶）的一道防水层，阻止室内水蒸气渗透到保温层内的构造层，也防止最上面的防水层漏水到室内。

屋面隔离层套定额隔离层四种做法：0.4厚聚乙烯塑料薄膜隔离层无纺聚酯纤维布隔离层0.8厚土工膜隔离层0.6厚PVC薄膜隔离层隔离层在屋面防水及其他，屋面刚性防水定额中找到隔离层相关的定额，可搜索隔离层关键字。

9-105屋面防水及其他隔离层、防水布聚酯布，适合0.4厚聚乙烯塑料薄膜隔离层套用定额。

9・104屋面防水及其他隔离层、防水布化纤防水布，适合无纺聚酯纤维布隔离层套用定额。
