地下室集水坑设置资料

地下室内集水坑及排水
沟盖板
标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
地下室内集水坑及排水沟盖板一、集水坑（检修孔花纹钢盖板6厚）
1、600×600为集水坑
2、3共3块盖板，尺寸为740×740×3块
2、700×700为集水坑1共4块盖板，尺寸为840×840×4块
二、排水沟铸铁盖板20厚
1、500宽为集水坑2，长度1.2m/个×2个
尺寸为：长1.2m×宽0.6m×2块
2、排水沟1（汽车坡道下面）、排水沟2（汽车坡道上面）
尺寸为：长（4.75m×上下两条沟）×宽500=长9.5m×宽0.5m
3、水泵房排水沟盖板300宽
尺寸为：长（8.4×2+2.4+0.25+0.15）=19.6m
长19.6m×宽400（按长0.5m/个需39块）
钢爬梯Φ20圆钢@300，出墙面200
一、地下室
1、2#电梯东集水坑8个
2、东面水泵房集水坑6个
3、西面2个集水坑3个/个×2个=6个
共计20个。

建筑地下室集水坑排水设置建筑地下室集水坑排水设置地下车库如何设置集水坑?地下车库如何设置集水坑?一般把握原则：1、每个消防分区都至少设一个。

消防电梯集水坑除外，不能算作。

2、可以利用车库的进出口的集水坑，但不是最佳方案。

进出口的集水坑主要是排除雨水用，你如果平时常有水，就可能不能满足重现期内雨水的排除，除非你的容量超重现期设计。

（一般此时的重现期都取大值--50年，容量满足雨水泵30秒流量。

按新建筑水规范，雨水集水坑容积要满足5min泵流量）3、除在进出口设置外，一般在空调机房外设，其他设备房（泵房，洗衣房）内设4、一般集水坑的尺寸按 1.2*1*1.5深（安装一台泵时，地面清洗排水，有两个及以上排水坑时） 1.8*1.2*1.5深（安装两台泵时），潜水排污泵选10L/S，扬程15米左右即可。

5、按4选择的集水坑要进行容积校核。

消防电梯集水坑有效容积不小于3立方。

污水，雨水废水均不小于5分钟泵的流量，地面消防排水的容积可以按安装泵的尺寸定，其有效容积不一定满足。

建筑地下室集水坑排水设置探讨深圳市建筑设计研究总院第三设计院王华章摘要:分析比较了6种地下室集水坑的设置方式和潜水泵的启动方式。

提出了6种地下室集水坑设计中应注意的问题。

关键词:地下室集水坑潜水泵消防电梯汽车坡道人防随着我国国民经济的持续发展，高层建筑的设计越来越多大多数高层建筑均设有地下室,地下室的排水,大部分靠设置集水坑潜水泵来解决,文章就地下室集水坑的设置和潜水泵的启动方式与同行们进行讨论和交流。

地下室集水坑按用途一般分为:(1)地面冲洗用集水坑(消防时亦可排除消防用水);(2)消防电梯专用排水集水坑;(3)汽车库坡道雨水集水坑;(4)设备用房排水集水坑;(5)地下室卫生设备排水集水坑;(6)人防用集水坑,共6大类。

1 地面冲洗用集水坑(消防时亦可排除消防用水)此类集水坑最常用,地下车库、自行车库均应设置,主要用于收集平时冲洗地面废水和消防时消防排水,过去常规的做法是在地下室每隔一段距离设一集水坑,每个集水坑设置2台潜水泵(一用一备)。

地下室集水坑的设置
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

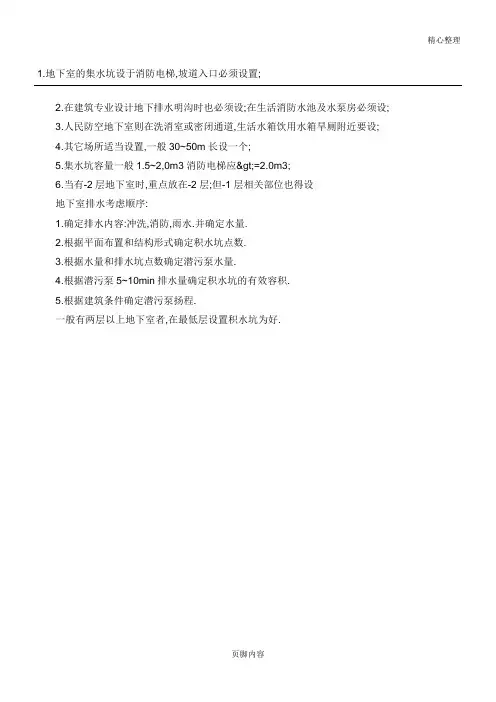

1.地下室的集水坑设于消防电梯,坡道入口必须设置;
2.在建筑专业设计地下排水明沟时也必须设;在生活消防水池及水泵房必须设;
3.人民防空地下室则在洗消室或密闭通道,生活水箱饮用水箱旱厕附近要设;
4.其它场所适当设置,一般30~50m长设一个;
5.集水坑容量一般~2,0m3消防电梯应>=2.0m3;
6.当有-2层地下室时,重点放在-2层;但-1层相关部位也得设
地下室排水考虑顺序:
1.确定排水内容:冲洗,消防,雨水.并确定水量.
2.根据平面布置和结构形式确定积水坑点数.
3.根据水量和排水坑点数确定潜污泵水量.
4.根据潜污泵5~10min排水量确定积水坑的有效容积.
5.根据建筑条件确定潜污泵扬程.
一般有两层以上地下室者,在最低层设置积水坑为好.。

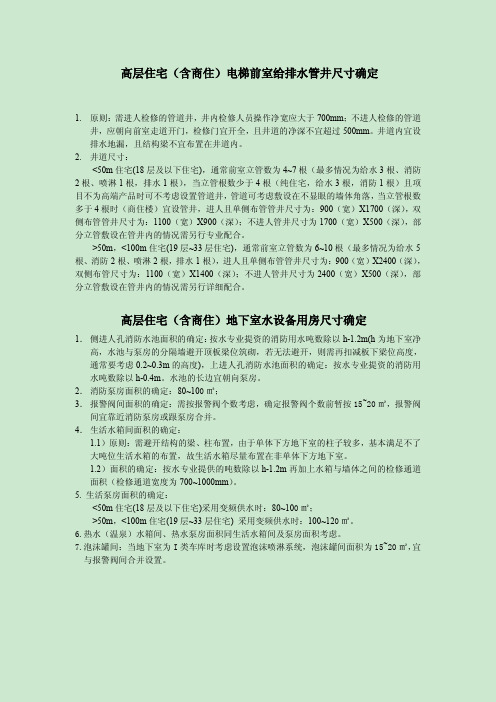

高层住宅（含商住）电梯前室给排水管井尺寸确定1.原则：需进人检修的管道井，井内检修人员操作净宽应大于700mm；不进人检修的管道井，应朝向前室走道开门，检修门宜开全，且井道的净深不宜超过500mm。

井道内宜设排水地漏，且结构梁不宜布置在井道内。

2.井道尺寸：<50m住宅(18层及以下住宅)，通常前室立管数为4~7根（最多情况为给水3根、消防2根、喷淋1根，排水1根），当立管根数少于4根（纯住宅，给水3根，消防1根）且项目不为高端产品时可不考虑设置管道井，管道可考虑敷设在不显眼的墙体角落，当立管根数多于4根时（商住楼）宜设管井，进人且单侧布管管井尺寸为：900（宽）X1700（深），双侧布管管井尺寸为：1100（宽）X900（深）；不进人管井尺寸为1700（宽）X500（深），部分立管敷设在管井内的情况需另行专业配合。

>50m，<100m住宅(19层~33层住宅)，通常前室立管数为6~10根（最多情况为给水5根、消防2根、喷淋2根，排水1根），进人且单侧布管管井尺寸为：900（宽）X2400（深），双侧布管尺寸为：1100（宽）X1400（深）；不进人管井尺寸为2400（宽）X500（深），部分立管敷设在管井内的情况需另行详细配合。

高层住宅（含商住）地下室水设备用房尺寸确定1．侧进人孔消防水池面积的确定：按水专业提资的消防用水吨数除以h-1.2m(h为地下室净高，水池与泵房的分隔墙避开顶板梁位筑砌，若无法避开，则需再扣减板下梁位高度，通常要考虑0.2~0.3m的高度)，上进人孔消防水池面积的确定：按水专业提资的消防用水吨数除以h-0.4m。

水池的长边宜朝向泵房。

2．消防泵房面积的确定：80~100㎡；3．报警阀间面积的确定：需按报警阀个数考虑，确定报警阀个数前暂按15~20㎡，报警阀间宜靠近消防泵房或跟泵房合并。

4．生活水箱间面积的确定：1.1）原则：需避开结构的梁、柱布置，由于单体下方地下室的柱子较多，基本满足不了大吨位生活水箱的布置，故生活水箱尽量布置在非单体下方地下室。

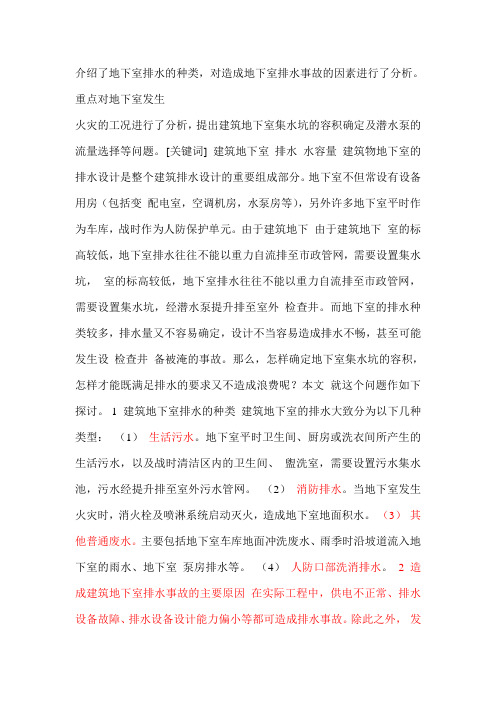

介绍了地下室排水的种类，对造成地下室排水事故的因素进行了分析。

重点对地下室发生火灾的工况进行了分析，提出建筑地下室集水坑的容积确定及潜水泵的流量选择等问题。

[关键词] 建筑地下室排水水容量建筑物地下室的排水设计是整个建筑排水设计的重要组成部分。

地下室不但常设有设备用房（包括变配电室，空调机房，水泵房等），另外许多地下室平时作为车库，战时作为人防保护单元。

由于建筑地下由于建筑地下室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，经潜水泵提升排至室外检查井。

而地下室的排水种类较多，排水量又不容易确定，设计不当容易造成排水不畅，甚至可能发生设检查井备被淹的事故。

那么，怎样确定地下室集水坑的容积，怎样才能既满足排水的要求又不造成浪费呢？本文就这个问题作如下探讨。

1 建筑地下室排水的种类建筑地下室的排水大致分为以下几种类型：（1）生活污水。

地下室平时卫生间、厨房或洗衣间所产生的生活污水，以及战时清洁区内的卫生间、盥洗室，需要设置污水集水池，污水经提升排至室外污水管网。

（2）消防排水。

当地下室发生火灾时，消火栓及喷淋系统启动灭火，造成地下室地面积水。

（3）其他普通废水。

主要包括地下室车库地面冲洗废水、雨季时沿坡道流入地下室的雨水、地下室泵房排水等。

（4）人防口部洗消排水。

2 造成建筑地下室排水事故的主要原因在实际工程中，供电不正常、排水设备故障、排水设备设计能力偏小等都可造成排水事故。

除此之外，发生火灾时由于消防水量较大，地下室排水能力不足，不能及时将消防水排走，造成地下室积水甚至被淹。

排水泵的流量若根据倒灌的雨水计算：Q=ψqF 式中：ψ为径流系数，q 为设计降雨强度(L/S.m2)，F 为汇水面积(m2)，应为车行坡道敞开面积及其侧墙面积一半的和，F=A＋A1/2,其中A 为坡道露天面积，A1 为坡道侧墙面积。

地下室排水沟，集水井做法
一：集水坑；集水井平面位置说明，如下图标注为集水坑二，其它为集水坑一。

集水坑一平面
图
集水坑1 B-E剖面图电L
20
B
1mn 用出用腿蜘 100既3。

卬再也直艮^m 枇E 6欷6轴^史 整子I 噢比由行。

I -500^1+V 映1 153a 20 口吃1
0版市
羊球敖副捅，篁即t 懈缄上北下室蛔器标光引 物鼻
如磁破士帕嵯 -干如特T
2月乎&期椁阍11球 曜g 北理浦*7版腌 一 2。

例：：U 期㈱中层 |[|第：：斑匏送一 槌二副扇»30口小巾
V,. /
条桃二
二、地下室排水沟 -r
TJ
：
铁禽孑
%
二[二：；
'--
-I;
£015,12 斯■由15.12 里茂建和
自相
«F<
im.e DATE
友灯始等
中定
smwwEO PT
惋也
EDCMJIUED ETT
项身如击
£即「产,利
专业式贵
CHIEF Ef*3.
撞册
CHEOED BF
段计
CE3-3MED HV
制图
BRAWN BY
孙:
智!
100解C3 口细石检面层
卜闻的嬉C ：1(W1M 基层
1疆1:绿泥砂浆
-
—15厚1:2水艰砂浆 । -C2»石海赞上切5礴度，最躯。

犀 制德
盛般土楼瓶
⑻地下室排水沟蹲
IltfiH&Jl用阖臼
三、车道挡水沟见JS-B-24。

建筑地下室集水坑设计探讨摘要：随着社会发展水平的提高，人民对住宅的品质要求越来越高，建筑地下室作为停车库、人防工程、设备用房、后勤及其他功能性用房等用途，势必会产生各种类型的污、废水，这些排水一般采用集水坑收集，潜污泵提升排出。

根据污、废水来源计算排水量，合理设置集水坑位置及容积也即成为设计的关键。

关键词：建筑；地下室；集水坑；设计1集水坑概述集水坑在建筑工程中具有重要的作用。

所谓的集水坑指的是在建筑物地下室、消防电梯井坑的污废水、以及其它废水无法自流排至室外检查井时，应设置污水集水井、污水泵。

建筑物地下室的排水设计是整个建筑排水设计的重要组成部分，集水坑设置的正确与否关系到后期的使用和管理。

从建筑物地下室使用功能来分，可分为以下两个功能：①建筑物地下室是作为设备用房室的集中区域，是整栋建筑的设备核心；如建筑物地下室一般都涉及变配电室、空调制冷机房、生活泵房，消防泵房等设备用房；②建筑物地下室一般可以作为地下停车场、仓储物资库或地下购物商场等场所；但是由于建筑物地下室的标高一般都低于室外地面，建筑物地下室的排水往往不能以重力流方式排出，需要污水提升泵排至室外，但是建筑物地下室的排水种类不同，如有的是地下车库集水坑排水，有的是热力小室集水坑排水等，所以每个种类的集水坑排水量不同，如若设计者计算排水量不合理；会造成建筑物地下室集水坑不能及时排水，严重者会造成建筑物地下室被淹的不良事故，所以，建筑物地下室的排水设计在建筑给排水设计中非常重要。

在项目设计中如何在不同条件下设置不同种类的集水坑，本文将对这个问题进行浅析和研究。

2地下室集水坑设计2.1人防集水坑（1）排水来源：有两类，一是染毒区内洗消污水；二是清洁区内战时生活污水。

（2）设置位置：①防空地下室的口部（主要出入口和次要出入口）集水坑宜设置3个：战时次要出入口设置1个。

这个集水坑可以布置在密闭通道内，亦可以布置在密闭通道的防护密闭门外，主要收集来自次要出入口的扩散室、除尘滤毒室、进风竖井和密闭通道防护密闭门外等染毒地段和房间的洗消污水；战时主要出入口设置2个集水坑。

一般有两层以上地下室者,在最低层设置积水坑为好.
6.当有-2层地下室时,重点放在-2层;但-1层相关部位也得设
地下室排水考虑顺:
1.确定排水内容:冲洗,消防,雨水.并确定水量.
2.根据平面布置和结构形式确定积水坑点数.
3.根据水量和排水坑点数确定潜污泵水量.
4.根据潜污泵5~10min排水量确定积水坑的有效容积.
5.根据建筑条件确定潜污泵扬程.
1.地下室的集水坑设于消防电梯,坡道入口必须设置;
2.在建筑专业设计地下排水明沟时也必须设;在生活消防水池及水泵房必须设;
3.人民防空地下室则在洗消室或密闭通道,生活水箱饮用水箱旱厕附近要设;
4.其它场所适当设置,一般30~50m长设一个;
5.集水坑容量一般1.5~2,0m3消防电梯应&gt;=2.0m3;

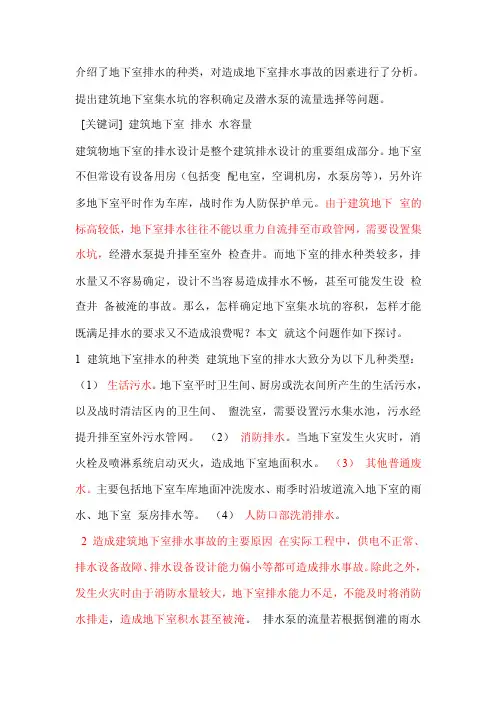

介绍了地下室排水的种类，对造成地下室排水事故的因素进行了分析。

提出建筑地下室集水坑的容积确定及潜水泵的流量选择等问题。

[关键词] 建筑地下室排水水容量建筑物地下室的排水设计是整个建筑排水设计的重要组成部分。

地下室不但常设有设备用房（包括变配电室，空调机房，水泵房等），另外许多地下室平时作为车库，战时作为人防保护单元。

由于建筑地下室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，经潜水泵提升排至室外检查井。

而地下室的排水种类较多，排水量又不容易确定，设计不当容易造成排水不畅，甚至可能发生设检查井备被淹的事故。

那么，怎样确定地下室集水坑的容积，怎样才能既满足排水的要求又不造成浪费呢？本文就这个问题作如下探讨。

1 建筑地下室排水的种类建筑地下室的排水大致分为以下几种类型：（1）生活污水。

地下室平时卫生间、厨房或洗衣间所产生的生活污水，以及战时清洁区内的卫生间、盥洗室，需要设置污水集水池，污水经提升排至室外污水管网。

（2）消防排水。

当地下室发生火灾时，消火栓及喷淋系统启动灭火，造成地下室地面积水。

（3）其他普通废水。

主要包括地下室车库地面冲洗废水、雨季时沿坡道流入地下室的雨水、地下室泵房排水等。

（4）人防口部洗消排水。

2 造成建筑地下室排水事故的主要原因在实际工程中，供电不正常、排水设备故障、排水设备设计能力偏小等都可造成排水事故。

除此之外，发生火灾时由于消防水量较大，地下室排水能力不足，不能及时将消防水排走，造成地下室积水甚至被淹。

排水泵的流量若根据倒灌的雨水计算：Q=ψqF 式中：ψ为径流系数，q 为设计降雨强度(L/S.m2)，F 为汇水面积(m2)，应为车行坡道敞开面积及其侧墙面积一半的和，F=A ＋A1/2,其中 A 为坡道露天面积，A1 为坡道侧墙面积。

因为雨水汇水面积不大且根据规范，汽车库进车坡道应设置 2 道或 2 道以上的排水沟，倒灌入地下室的水量一般来说远小于消防系统灭火时消火栓系统及喷淋系统启动产生的水量，因此笔者认为以消防水量来计算确定地下室集水坑容积及配套潜水泵的排水能力比较合适。

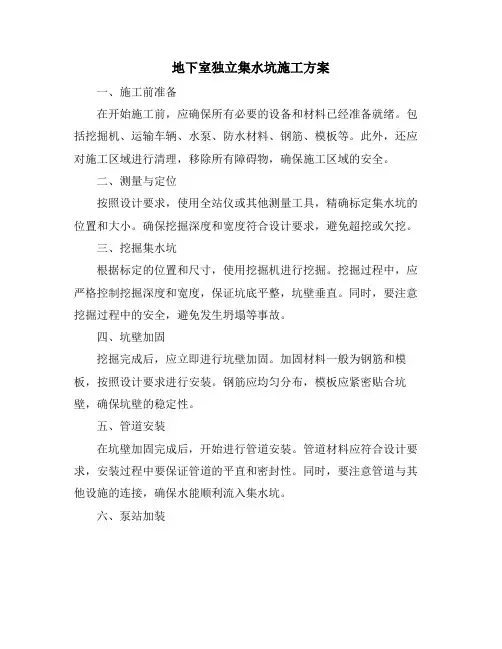

地下室独立集水坑施工方案一、施工前准备在开始施工前，应确保所有必要的设备和材料已经准备就绪。

包括挖掘机、运输车辆、水泵、防水材料、钢筋、模板等。

此外，还应对施工区域进行清理，移除所有障碍物，确保施工区域的安全。

二、测量与定位按照设计要求，使用全站仪或其他测量工具，精确标定集水坑的位置和大小。

确保挖掘深度和宽度符合设计要求，避免超挖或欠挖。

三、挖掘集水坑根据标定的位置和尺寸，使用挖掘机进行挖掘。

挖掘过程中，应严格控制挖掘深度和宽度，保证坑底平整，坑壁垂直。

同时，要注意挖掘过程中的安全，避免发生坍塌等事故。

四、坑壁加固挖掘完成后，应立即进行坑壁加固。

加固材料一般为钢筋和模板，按照设计要求进行安装。

钢筋应均匀分布，模板应紧密贴合坑壁，确保坑壁的稳定性。

五、管道安装在坑壁加固完成后，开始进行管道安装。

管道材料应符合设计要求，安装过程中要保证管道的平直和密封性。

同时，要注意管道与其他设施的连接，确保水能顺利流入集水坑。

六、泵站加装根据设计要求，在集水坑附近安装泵站。

泵站应能满足集水坑的排水需求，安装过程中要保证泵站的稳定性和密封性。

同时，要检查泵站的电源和控制系统，确保泵站能正常运行。

七、降水处理在泵站安装完成后，开始进行降水处理。

通过泵站将集水坑内的水抽出，降低地下水位。

降水过程中，要定期检查泵站的运行情况和水位变化，确保降水效果。

八、垫层施工降水处理完成后，进行垫层施工。

垫层材料应符合设计要求，施工过程中要保证垫层的平整度和密实性。

垫层的作用是保护集水坑底部，防止水流对底部的冲刷。

九、抽水与封堵垫层施工完成后，再次进行抽水。

此时，抽水的主要目的是检查垫层的密封性和泵站的排水能力。

抽水过程中，要仔细观察水位变化和水流情况，确保一切正常。

抽水结束后，进行封堵。

封堵材料应满足防水要求，确保集水坑在使用过程中的密封性。

十、后续施工在完成上述步骤后，地下室独立集水坑的施工基本完成。

后续施工主要包括对集水坑的维护和保养，以及对泵站和管道的检查和维修。

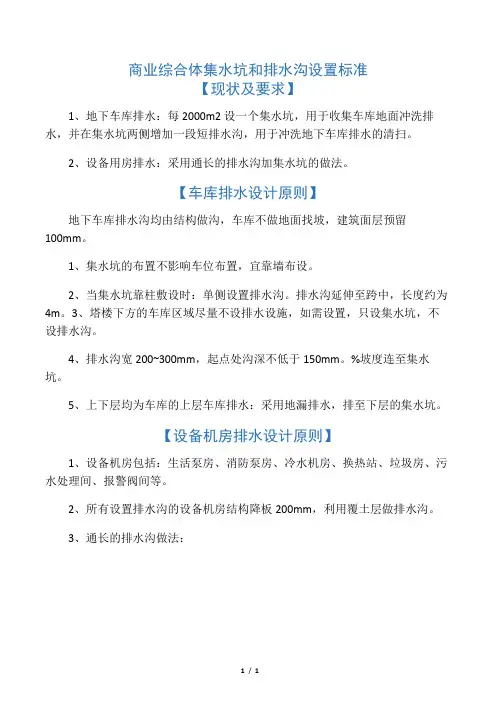

商业综合体集水坑和排水沟设置标准
【现状及要求】
1、地下车库排水：每2000m2设一个集水坑，用于收集车库地面冲洗排水，并在集水坑两侧增加一段短排水沟，用于冲洗地下车库排水的清扫。

2、设备用房排水：采用通长的排水沟加集水坑的做法。

【车库排水设计原则】
地下车库排水沟均由结构做沟，车库不做地面找坡，建筑面层预留
100mm。

1、集水坑的布置不影响车位布置，宜靠墙布设。

2、当集水坑靠柱敷设时：单侧设置排水沟。

排水沟延伸至跨中，长度约为4m。

3、塔楼下方的车库区域尽量不设排水设施，如需设置，只设集水坑，不设排水沟。

4、排水沟宽200~300mm，起点处沟深不低于150mm。

%坡度连至集水坑。

5、上下层均为车库的上层车库排水：采用地漏排水，排至下层的集水坑。

【设备机房排水设计原则】
1、设备机房包括：生活泵房、消防泵房、冷水机房、换热站、垃圾房、污水处理间、报警阀间等。

2、所有设置排水沟的设备机房结构降板200mm，利用覆土层做排水沟。

3、通长的排水沟做法：
1/ 1。

集水坑的构造设置要求集水坑的那些构造设置要求呀，可真是个有趣又重要的事儿呢！集水坑是在建筑工程里经常会见到的部分哦。

那它的构造设置要求有不少讲究的地方。

一、位置方面。

集水坑的位置可不能随便定。

它得放在建筑物里那些容易积水的地方呀。

比如说地下室，如果地下室有一些低洼的角落，水就容易往那儿流，那这个角落就是集水坑很好的安家之处。

又或者是在一些排水管道的附近，这样方便把流过来的水都收集起来。

就像我们在家里，如果有个地方总是湿哒哒的，那肯定得在那儿放个东西来接水呀，集水坑在建筑里就起着这个接水的作用呢。

二、尺寸大小。

集水坑的尺寸大小也是有要求的。

它得根据预计的积水量来确定。

要是这个地方可能积水比较多，那集水坑就得大一些。

比如说在一些大型的地下室停车场，如果面积很大，而且有很多车辆进出会带进来雨水或者其他的水，那这个集水坑可能就需要挖得大一点，深一点。

不然小小的集水坑一下子就满了，那水就会到处流，就像一个小杯子去接一大桶水，肯定是接不住的呀。

而且集水坑的尺寸还得考虑到周围的建筑结构呢，不能因为集水坑太大，影响到其他的结构安全。

三、坑壁的构造。

集水坑的坑壁也很关键哦。

坑壁要足够坚固，这样才能承受住周围土壤的压力和水的压力。

一般来说，会对坑壁做一些加固处理。

比如说用混凝土来浇筑坑壁，让它变得结结实实的。

就像给集水坑穿上了一层坚硬的铠甲，防止它被周围的泥土或者水给挤坏了。

而且坑壁的坡度也有讲究，如果太陡了，坑壁可能就容易坍塌，如果太缓了呢，又会占用过多的空间。

所以要找到一个合适的坡度，让集水坑既安全又不会太浪费空间。

四、排水管道连接。

集水坑得和排水管道好好连接起来。

这个连接就像是两个人手拉手一样，要紧密又顺畅。

排水管道要能把集水坑里的水快速地排出去。

如果这个连接不好，比如说有缝隙或者堵塞，那集水坑里的水就会排不出去，那可就糟糕了。

就像我们人要是被堵住了嘴巴和鼻子，肯定会难受得不行。

而且排水管道的管径也要合适，要根据集水坑的排水能力来确定。

高层民用建筑地下室集水坑设置的几点体会高层民用建筑给排水设计中，地下室集水坑的排水是一个容易忽略的问题，下面就设计集水坑排水的点滴体会谈一谈自己的一些想法。

1集水坑的位置(1)在高层民用建筑中，水泵房一般设在地下室里，各种消防泵、生活泵、稳压泵都涉及到滴漏水的问题，在给排水设计中，都会在泵房地面上砌一条地沟，用以收集水泵房地面的滴漏水。

地沟的末端设一集水坑，内设潜污泵将污水排出室外。

..(2)许多地下室很重要的一个功能就是停车。

大暴雨的时候，有可能室外会有积水漫进地下室，同时也有可能飘雨时将少量雨水飘进坡道顺坡道流进地下室。

这就需要在坡道的末端，也就是地下室的人口处设一地沟，收集顺坡道流下的雨水。

地沟的一端设一集水坑，内设潜水泵将雨水排至室外。

..(3)高层民用建筑设计防火规范3.3.111条规定消防电梯间前室门口宜设挡水设施。

消防电梯的井底应设排水设施，排水井容量不应小于2.000衬，排水泵的排水量不应小于IOUs。

高规的规定是为了保证在发生火灾的情况下，消防电梯能正常运行，也就是说不能被污水泡着，出现电线短路或其它不良状况。

..(4)当地下室发生火灾时，消防水量一般大于IOUs,(按每支水枪5Us，两支水枪同时使用考虑)，但排水量可不大于消防给水量。

例如在设有自动喷水灭火系统的地下室中，可加上10个喷头的流量来计算，根据《高规》解释稿统计，10个喷头的火灾控制率可达到70%，再加上火灾时地面集水到潜污泵自动开启也需要一定的时间。

因此没有必要让排水量等于消防给水量。

所以消防排水不能只从消防电梯下的集水坑和水泵房内的集水坑排走，还必须在地下室的边角处设集水坑，一般按面积来考虑设置集水坑的位置，以防止消防排水大面积的漫流。

在设计中较常见的是和土建专业一致，每个防火分区设置一个集水坑，内设潜污泵。

具体位置宜设于墙、柱的边角处。

..(5)一些大型民用工程需要建防空地下室，染毒集水坑...用来收集口部洗消废水，染毒区的地面及墙面的冲洗废水，宜设置在口部外的楼梯间下部。
