一级消防工程师消防综合能力知识点：应急照明和疏散指示标志

第一《消防安全技术实务》消防应急照明和疏散指示系统（知识点汇总）节系统分类和组成一、消防应急灯具分类第二节系统工作原理、功能与性能要求一、系统的工作原理【例】某商场设置了集中控制型消防应急照明和疏散指示系统，灯具采用自带蓄电池电源供电。

关于系统组成的说法，正确的是（）。

（2019真题）A．该系统应由应急照明控制器，应急照明分配电装置和自带电源型灯具及相关附件组成B．该系统应由应急照明控制器，应急照明配电箱和自带电源型灯具及相关附件组成C．该系统应由应急照明控制器，应急照明集中电源、应急照明分配电装置和自带电源型灯具及相关附件组成D．该系统应由应急照明控制器，应急照明集中电源和自带电源型灯具及相关附件组成【答案】B【例】关于A型消防应急灯具的说法，错误的是（）。

（2020真题）A．A型消防应急灯具包括A型应急照明灯具和A型应急疏散标志灯具B．自带电源A型消防应急灯具蓄电池电源的额定工作电压可为DC24VC．集中电源A型消防应急灯具的主电源和蓄电池电源的电压等级可不同D．集中电源A型消防应急灯具主电源的额定工作电压可为DC36V【答案】C三、系统的性能要求（一）系统的持续应急时间设置场所连续供电时间不应少于高度超过100m的民用建筑 1.5h医疗建筑、老年人照料设施、1.0h总建筑面积大于100000㎡的公共建筑、总建筑面积大于20000㎡的地下、半地下建筑其他建筑0.5h（二）地面水平最低照度设置部位或场所地面水平最低照度I-1、病房楼或手术部的避难间；I-2、老年人照料设施；I-3、人员密集场所、老年人照料设施、病房楼或手术部内的楼梯间、不应低于10.0lx 前室或合用前室、避难走道；I-4、逃生辅助装置存放处等特殊区域；I-5、屋顶直升机停机坪II-1、除I-3规定的敞开楼梯间、封闭楼梯间、防烟楼梯间及其前室，室外楼梯；II-2、消防电梯间的前室或合用前室；不应低于5.0Ix II-3、除I-3规定的避难走道；II-4、寄宿制幼儿园和小学的寝室、医院手术室及重症监护室等病人行动不便的病房等需要救援人员协助疏散的区域III-1、除I-1规定的避难层（间）；III-2、观众厅，展览厅，电影院，多功能厅，建筑面积大于200㎡的不应低于3.0lx 营业厅、餐厅、演播厅，建筑面积超过400㎡的办公大厅、会议室等人员密集场所；III-3、人员密集厂房内的生产场所；III-4、室内步行街两侧的商铺；III-5、建筑面积大于100㎡的地下或半地下公共活动场所IV-1、除I-2、II-4、III-2~III-5规定场所的疏散走道、疏散通道；IV-2、室内步行街；IV-3、城市交通隧道两侧、人行横通道和人行疏散通道；IV-4、宾馆、酒店的客房；IV-5、自动扶梯上方或侧上方；不应低于1.0lx IV-6、安全出口外面及附近区域、连廊的连接处两端；IV-7、进入屋顶直升机停机坪的途径；IV-8、配电室、消防控制室、消防水泵房、自备发电机房等发生火灾时仍需工作、值守的区域不同部位地面水平最低照度lx1、疏散走道；1.02、消防控制室、消防水泵房、自备发电机房、配电室等发生火灾时仍需工作、值守的区域1、观众厅、展览厅、多功能厅，建筑面积超过200㎡的营业厅、餐厅、演播室，3.0建筑面积超过400㎡的办公大厅、会议厅等人员密集的场所；2、避难层（间）1、室外楼梯、楼梯间、前室或合用前室；5.02、避难走道1、病房楼或手术部的避难间；2、老年人照料设施；10.03、人员密集场所内的（楼梯间、前室或合用前室、避难走道）4、病房楼或手术部内的（楼梯间、前室或合用前室、避难走道）备注：备用照明设计避难间（层）及配电室、消防控制室、消防水泵房、自备发电机房等发生火灾时仍需工作、值守的区域应同时设置备用照明、疏散照明和疏散指示标志。

一级消防工程师《安全技术实务》知识点精讲：应急照明和疏散指示为您准备“一级消防工程师《安全技术实务》知识点精讲：应急照明和疏散指示”!欢迎阅读参考，更多有关一级消防工程师知识点精讲，请密切关注本网站一级消防工程师栏目!一级消防工程师《安全技术实务》知识点精讲：应急照明和疏散指示消防应急照明和疏散指示系统要按照国家标准《建筑电气工程施工质量验收规范》GB50303的要求进行布线，并按照下列要求进行安装与调试。

一、系统安装消防应急照明和疏散指示系统施工安装前，应首先检查产品的外包装是否破损、外观及结构是否存在问题，并严格按照施工过程质量控制要求，对系统设备、材料及配件进行现场检查(检验)和选型符合性检查，不合格的设备、材料、配件及不符合设计图纸要求的产品不得使用。

(一)一般要求1.消防应急灯具与供电线路之间不能使用插头连接;2.消防应急灯具安装后对人员正常通行不要产生影响，消防应急标志灯具周围要保证无遮挡物;3.带有疏散方向指示箭头的消防应急标志灯具在安装时应保证箭头指示的疏散方向与疏散方向相同;4.指示出口的消防应急标志灯具应固定在坚固的墙上或顶棚下，安装方式可以明装，也可以嵌墙安装;5.消防应急灯具在安装时应保证灯具上的各种状态指示灯易于观察，试验按钮(开关)能被人工或遥控操作;6.消防应急照明灯具安装时，在正面迎向人员疏散方向，应有防止造成眩光的措施;7.消防应急灯具吊装时宜使用金属吊管，吊管上端应固定在建筑物实体或构件上;8.作为辅助指示的蓄光型标志牌只能安装在与标志灯具指示方向相同的路线上，但不能代替标志灯具;9.消防应急灯具宜安装在不燃烧墙体和不燃烧装修材料上。

(二)系统主要组件安装1.消防应急标志灯具的安装(1)在顶部安装时，尽量不要吸顶安装，灯具上边与顶棚距离宜大于200mm;吊装时，应采用金属吊杆或吊链，吊杆或吊链上端应固定在建筑结构件上;(2)低位安装在疏散走道及其转角处时，应安装在距地面(楼面)1m 以下的墙上，标志表面应与墙面平行，凸出墙面的部分不应有尖锐角及伸出的固定件;(3)安装在地面上时，灯具的所有金属构件应采用耐腐蚀构件或做防腐处理，电源连接和控制线连接应采用密封胶密封，标志灯具表面应与地面平行，与地面高度差不宜大于 3mm，与地面接触边缘不宜大于 1mm;(4)在人员密集的大型室内公共场所的疏散走道和主要疏散线路上设置的保持视觉连续的消防应急标志灯具在安装时，箭头指示方向或导向光流流动方向应与疏散方向一致。

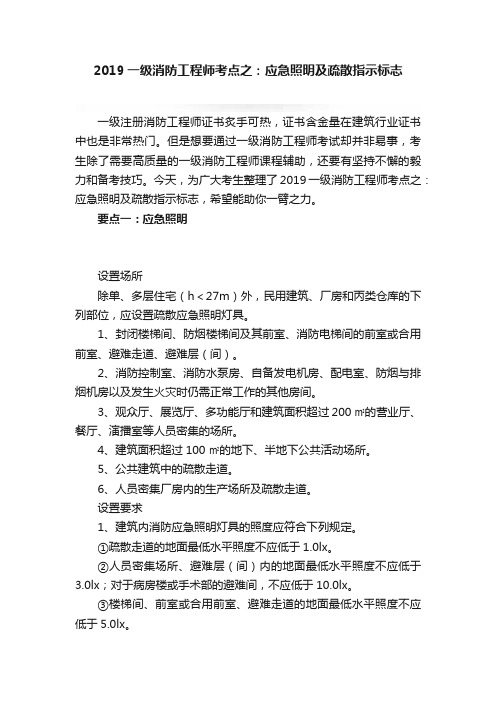

2019一级消防工程师考点之：应急照明及疏散指示标志一级注册消防工程师证书炙手可热，证书含金量在建筑行业证书中也是非常热门。

但是想要通过一级消防工程师考试却并非易事，考生除了需要高质量的一级消防工程师课程辅助，还要有坚持不懈的毅力和备考技巧。

今天，为广大考生整理了2019一级消防工程师考点之：应急照明及疏散指示标志，希望能助你一臂之力。

要点一：应急照明设置场所除单、多层住宅（h＜27m）外，民用建筑、厂房和丙类仓库的下列部位，应设置疏散应急照明灯具。

1、封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室、避难走道、避难层（间）。

2、消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房以及发生火灾时仍需正常工作的其他房间。

3、观众厅、展览厅、多功能厅和建筑面积超过200㎡的营业厅、餐厅、演播室等人员密集的场所。

4、建筑面积超过100㎡的地下、半地下公共活动场所。

5、公共建筑中的疏散走道。

6、人员密集厂房内的生产场所及疏散走道。

设置要求1、建筑内消防应急照明灯具的照度应符合下列规定。

①疏散走道的地面最低水平照度不应低于1.0lx。

②人员密集场所、避难层（间）内的地面最低水平照度不应低于3.0lx；对于病房楼或手术部的避难间，不应低于10.0lx。

③楼梯间、前室或合用前室、避难走道的地面最低水平照度不应低于5.0lx。

④消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房，以及发生火灾时仍需正常工作的其他房间的消防应急照明，仍应保证正常照明的照度。

2、消防应急照明灯具宜设置在墙面的上部、顶棚上或出口的顶部。

要点二：疏散指示标志设置场所1、公共建筑、建筑高度大于54m（一类）的住宅建筑，高层厂房（仓库）及甲、乙、丙类单、多层厂房，应沿疏散走道和在安全出口、人员密集场所的疏散门的正上方设置灯光疏散指示标志。

2、下列建筑或场所应在其内疏散走道和主要疏散路线的地面上增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志。

应急照明和疏散指示标志一、系统分类二、系统选型1.设置消控室的应选择集中控制型2.设置火自报但未设消控室的，宜选择集中控制型3.其他，可选非集中控制型三、系统构成四、系统设计（一）消防应急灯具1、类别2、灯具的选择规定○1采用节能灯具，光源色温不低于2700K○2不应采用蓄光型指示标志替代消防应急标志灯具○3标志灯具应选择【持续型灯具】○4交通隧道和地铁隧道宜选择【带有米标的】方向标志灯○5设置在距地面8m以下的灯具，电压、供电方式要求：a.应选择A型灯具b.地面上的标志灯具，选择集中电源A型灯具c.未设置消控室的，住宅、疏散走道、楼梯间等可选择【自带电源B型灯具】（灯具工作电压应低于DC36V）○6住宅采用自带蓄电池供电方式时，消防应急照明可以兼做【日常照明】○7灯具面板或灯罩的材质规定：a.地面上设置的标志灯具可采用厚度4mm及以上的【钢化玻璃】，设置在距地面1m以下的标志灯的面板或灯罩不应用易碎材料或玻璃材质b.在顶棚、疏散走道上方设置的灯具面板或灯罩不应采用玻璃材质○8○9○10备用照明亮度和平时一样应有正常照明电源和【消防电源专用应急回路】互投后供电3、灯具的设置规定保证基本照明保证人员可识别疏散路径、方向、出口位置、所处楼层4、方向标志灯的设置规定（重点）5、灯具的安装一般规定：非集中控制型系统中，自带电源型灯具采用插头连接时，应采用专用工具方可拆卸标志灯的标志面宜与疏散方向垂直（二）配电回路1、电路中不应设置：【剩余电流动作保护】，输出回路严禁接入系统以外的开关装置、插座、负载2、具体规定（三）应急照明配电箱（四）应急照明集中电源（五）应急照明控制器应急照明控制器、集中电源、配电箱安装规定：1.安装牢固，无倾斜2.安装在轻质墙上时，有加固措施3.落地安装时，底边高出地面：100 – 200 mm4.设备在电气竖井内时，应采用下出口进行方式5.应急照明控制器主电源，应设明显的永久标识，应直接与消防电源连接应急照明控制器与其外部备用电源之间应直接连接集中电源的前后部应留出更换电池的作业空间应急照明控制器、电源、配电箱的接线规定：1.导线整齐、不交叉2.线缆有编号3.端子板的接线端，接线不得超过2根4.线缆应留有不小于200mm的余量5.导线应绑扎成束6.线缆穿管、槽盒后，应将其封堵（六）系统线路电压等级的选择、线路选择线路的安装：1.线路的防护方式规定：矿物绝缘类电缆可以明敷明敷时，采用金属管或槽盒保护暗敷时，采用金属管或B1级及以上的刚性塑料管保护2.各类管路明敷时，应在下列部位设置吊点或支点，吊杆直径不应小于6mm管路始终端及接头处距接线盒0.2m处管路转角或分支处直线段不大于3m处3.各类管路暗敷时，应用不燃材料保护且结构层厚度不小于30mm4.符合下列条件时，管路应在便于接线处设接线盒管子长度每超过30m，无弯曲时管子长度每超过20m，1个弯曲管子长度每超过10m，2个弯曲管子长度每超过8m，3个弯曲金属管子入盒，盒外侧应套锁母，内侧应装护口；在吊顶内敷设时，和的内外侧均应套锁母。

应急照明和疏散系统重点（提示：标示出的做为重点，没有标示的做好阅读理解）3.1 一般规定3.1.1 消防应急照明和疏散指示系统（以下简称“系统”）按消防应急灯具（以下简称“灯具”）的控制方式可分为集中控制型系统和非集中控制型系统。

3.1.2 系统类型的选择应根据建、构筑物的规模、使用性质及日常管理及维护难易程度等因素确定，并应符合下列规定：1 设置消防控制室的场所应选择集中控制型系统；2 设置火灾自动报警系统，但未设置消防控制室的场所宜选择集中控制型系统；3 其他场所可选择非集中控制型系统。

3.1.3 系统设计应遵循系统架构简洁、控制简单的基本设计原则，包括灯具布置、系统配电、系统在非火灾状态下的控制设计、系统在火灾状态下的控制设计；集中控制型系统尚应包括应急照明控制器和系统通信线路的设计。

3.1.4 系统设计前，应根据建、构筑物的结构形式和使用功能，以防火分区、楼层、隧道区间、地铁站台和站厅等为基本单元确定各水平疏散区域的疏散指示方案。

疏散指示方案应包括确定各区域疏散路径、指示疏散方向的消防应急标志灯具（以下简称“方向标志灯”）的指示方向和指示疏散出口、安全出口消防应急标志灯具（以下简称“出口标志灯”）的工作状态，并应符合下列规定：1 具有一种疏散指示方案的区域，应按照最短路径疏散的原则确定该区域的疏散指示方案。

2 具有两种及以上疏散指示方案的区域应符合下列规定：1) 需要借用相邻防火分区疏散的防火分区，应根据火灾时相邻防火分区可借用和不可借用的两种情况，分别按最短路径疏散原则和避险原则确定相应的疏散指示方案。

2) 需要采用不同疏散预案的交通隧道、地铁隧道、地铁站台和站厅等场所，应分别按照最短路径疏散原则和避险疏散原则确定相应疏散指示方案；其中，按最短路径疏散原则确定的疏散指示方案应为该场所默认的疏散指示方案。

3.1.5 系统中的应急照明控制器、应急照明集中电源（以下简称“集中电源”）、应急照明配电箱和灯具应选择符合现行国家标准《消防应急照明和疏散指示系统》GB 17945规定和有关市场准入制度的产品。

知识点一应急照明和疏散指示标志一、设置场所《建规》10.3.1：除建筑高度＜27m的住宅建筑外，民用建筑、厂房和丙类仓库的下列部位应设置疏散照明：1、封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室、避难走道、避难层（间）；2、观众厅、展览厅、多功能厅和建筑面积＞200㎡的营业厅、餐厅、演播室等人员密集的场所；3、建筑面积＞100㎡的地下或半地下公共活动场所；4、公共建筑内的疏散走道；5、人员密集的厂房内的生产场所及疏散走道。

二、供电时间《建规》10.1.5：建筑内消防应急照明和灯光疏散指示标志的备用电源连续供电时间应符合下列规定：1、建筑高度＞100m的民用建筑不应少于1.5h；2、医疗建筑、老年人建筑、总建筑面积＞100000㎡的公共建筑和总建筑面积＞20000㎡的地下、半地下建筑不应少于1h；3、其他建筑，不应少于0.5h。

三、照度要求综合防爆检查防爆基本措施一、预防性技术措施1、排除能引起爆炸的各类可燃物质2、消除或控制能引起爆炸的各种火源二、减轻性技术措施1、采用合理的建筑布置2、采用抗爆性能良好的建筑结构体系3、采取泄压措施厂房、仓库的总平面布局一、有爆炸危险的甲乙类厂房宜独立设置，并宜采用敞开或半敞开式。

其承重结构宜采用钢筋混凝土或钢框架、排架结构。

二、变/配电站1、变、配电站不应设置在甲乙类厂房内货贴邻，且不应设置在爆炸性气体、粉尘环境的危险区域内。

2、供甲乙类厂房使用的10kV及以下的变、配电站，当采用无门窗、洞口的防火墙分隔时，可一面贴邻。

3、乙类厂房的配电站确需在防火墙上开窗时，应采用甲级防火窗。

三、有爆炸危险的甲乙类厂房的总控制室应独立设置：分控制室宜独立设置，当贴邻外墙设置时，应采用耐火极限不低于3h的防火墙与其他部位分隔。

四、净化有爆炸危险粉尘的干式除尘器和过滤器宜布置在厂房外的独立建筑内，建筑外墙与所属厂房的防火间距不小于10m；对符合一定条件的干式除尘器和过滤器，可布置在厂房内的单独房间内，但应采用耐火极限不低于3h的防火隔墙和耐火极限不低于1.5h的楼板与其他部位分隔。

应急照明与疏散指示标志的设置应急照明与疏散指示标志是为了保障人们在紧急情况下能够迅速疏散和安全撤离而设置的标志。

它们在各类场所中都是非常重要的设施，无论是在工厂、商场、酒店、学校还是其他公共场所，设置应急照明和疏散指示标志能够有效减少事故的发生，并保障人们的安全。

首先，在设置应急照明和疏散指示标志时，需要根据具体场所的特点和需求进行布置。

应急照明灯具的设置应覆盖各个区域，包括走廊、楼梯、出口等。

在选择灯光设备时，应选择明亮、稳定、防水、耐用的产品，并定期进行检查和维护，以确保其正常运行。

对于突发情况可能导致的停电情况，还应设置备用发电机或应急电源供电设备，以确保应急照明系统能够正常运行。

其次，在选择疏散指示标志时，需要满足一定的标准要求。

首先，标志应具备良好的可见性，以便人们在光线很暗的情况下也能够清晰看到。

其次，标志应具备耐候性能，能够在各种恶劣的环境条件下长时间使用而不褪色或变形。

此外，标志的大小、图案和文字应明确易懂，以便人们迅速理解并采取相应的行动。

在布置疏散指示标志时，应遵循一定的标志布置规定，如标志间的距离、高度和方向等，以确保人们能够顺利疏散。

除了灯光和标志的设置，还需要注重应急照明和疏散指示标志的日常维护和管理。

定期检查、测试和维护应急照明系统和疏散指示标志，确保其正常运行。

如果发现设施损坏或者灯具亮度不足，应及时修复或更换。

此外，还应定期进行疏散演练，培训员工疏散逃生的要领和方法，提高应急响应和自救能力，确保人们能够在紧急情况下迅速疏散到安全地点。

总之，应急照明与疏散指示标志的设置是保障人们在紧急情况下能够迅速疏散和安全撤离的重要设施。

在设置过程中，需要根据具体场所的特点和需求进行布置，并满足设施的可见性、耐候性和易懂性等标准要求。

同时，需要定期进行检查、测试和维护，举行疏散演练，提高人们的应急和自救能力。

只有做好应急照明和疏散指示标志的设置和管理，才能确保人们在紧急情况下的安全撤离和生命安全。
