活性炭的制备及其碘值及亚甲基蓝吸附值的测定

活性炭的主要检测指标活性炭作为一种炭质吸附材料，广泛应用于气相和液相的吸附净化，因此对其物理性能、吸附性能和化学性能进行准确的检测，对指导活性炭的生产和应用是非常重要的，为了控制活性炭产品的质量和指导活性炭的就用，根据活性炭的品种和用途，建产了许多种活性炭的性能检测方法，一般可分为活性炭的性能检验、微观结构检验和应用模拟评价检验等，一般可分为活性炭的性能检验应用得zui广泛，主要包括物理性能检验、吸附性能检验和化学性能检验等，主要检测指标有碘值、亚甲基蓝、四氯化碳、比表面积、孔径分布、苯吸附、强度、装填密度、灰分和挥发分等，目前在我国活性炭生产和销售中主要采用的活性炭检测方法有中国方法（GB）、美国方法（ASTM）和日本方法（JIS）等。

按活性炭分有煤基活性炭检测方法和木质活性炭检测方法，虽然检测方法和检测结果有差异，但其基本原理相同。

活性炭的性能检验一般活性炭的性能检验分为物理性能检验、吸附性能检验和化学性能检验等。

A活性炭的物理性能检验一般将活性炭的水分含量、灰分含量、强度（有时指机械耐磨强度，有时指抗碎裂强度）、粒度分布、表观密度（装填密度）、漂浮率、着火点、挥发物含量等项目归于物理性能检验范畴，当将活性炭的“化学性质”认为是“化学纯度”时（这种倾向多存在于活性炭的应用行业中），有时将其中的灰分含量和挥发物将其中的灰分含量和挥发物含量归属于活性炭的化学性质检验范畴。

活性炭的应用目的不同，对物理性能的要求会有所不同，例如用于水处理的颗粒活性炭一般要尔测试漂浮率、水分、强度、灰分、装填密度、粒度分布等项目，当用户指定采用粉状活性炭时，一般不测试强度和漂浮率；当活性炭用于溶剂回收用途旱，一般需检测着火点、水分、强度、装填密度和粒度分布。

1、强度是活性炭重要的物理性能测试指标，其测试指标，其测试原理是将活性炭样放在一个装有一定数量不锈钢球的专用盘中，进行定时旋转和击打组合运动，运动中活性炭骨架和表层同时受到破坏，测定被破坏活性炭粒度变化情况，用保留在强度试验筛上的颗粒部分所占活性炭样品的百分数作为活性炭的强度，一般活性炭强度测试有专用设备，各种标准中都有专门的规定。

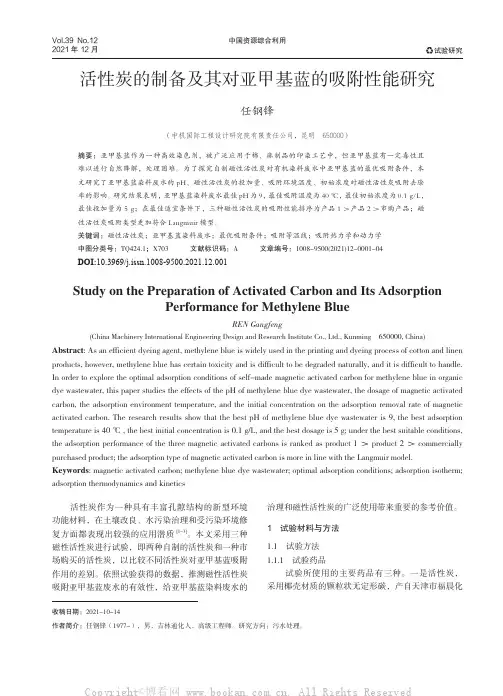

中国资源综合利用Ｃｈｉｎａ　Ｒｅｓｏｕｒｃｅｓ　Ｃｏｍｐｒｅｈｅｎｓｉｖｅ　ＵｔｉｌｉｚａｔｉｏｎVol.39 No.122021年12月试验研究活性炭的制备及其对亚甲基蓝的吸附性能研究任钢锋（中机国际工程设计研究院有限责任公司，昆明 650000）摘要：亚甲基蓝作为一种高效染色剂，被广泛应用于棉、麻制品的印染工艺中，但亚甲基蓝有一定毒性且难以进行自然降解，处理困难。

为了探究自制磁性活性炭对有机染料废水中亚甲基蓝的最优吸附条件，本文研究了亚甲基蓝染料废水的pH、磁性活性炭的投加量、吸附环境温度、初始浓度对磁性活性炭吸附去除率的影响。

研究结果表明，亚甲基蓝染料废水最佳pH 为9，最佳吸附温度为40 ℃，最佳初始浓度为0.1 g/L，最佳投加量为5 g；在最佳适宜条件下，三种磁性活性炭的吸附性能排序为产品1＞产品2＞市购产品；磁性活性炭吸附类型更加符合Langmuir 模型。

关键词：磁性活性炭；亚甲基蓝染料废水；最优吸附条件；吸附等温线；吸附热力学和动力学中图分类号：TQ424.1；X703 文献标识码：A 文章编号：1008-9500(2021)12-0001-04DOI:10.3969/j.issn.1008-9500.2021.12.001Study on the Preparation of Activated Carbon and Its AdsorptionPerformance for Methylene BlueREN Gangfeng(China Machinery International Engineering Design and Research Institute Co., Ltd., Kunming 650000, China)Abstract : As an efficient dyeing agent, methylene blue is widely used in the printing and dyeing process of cotton and linen products, however, methylene blue has certain toxicity and is difficult to be degraded naturally, and it is difficult to handle. In order to explore the optimal adsorption conditions of self-made magnetic activated carbon for methylene blue in organic dye wastewater, this paper studies the effects of the pH of methylene blue dye wastewater, the dosage of magnetic activated carbon, the adsorption environment temperature, and the initial concentration on the adsorption removal rate of magnetic activated carbon. The research results show that the best pH of methylene blue dye wastewater is 9, the best adsorption temperature is 40 ℃, the best initial concentration is 0.1 g/L, and the best dosage is 5 g; under the best suitable conditions, the adsorption performance of the three magnetic activated carbons is ranked as product 1＞product 2＞commercially purchased product; the adsorption type of magnetic activated carbon is more in line with the Langmuir model.Keywords : magnetic activated carbon; methylene blue dye wastewater; optimal adsorption conditions; adsorption isotherm; adsorption thermodynamics and kinetics活性炭作为一种具有丰富孔隙结构的新型环境功能材料，在土壤改良、水污染治理和受污染环境修复方面都表现出较强的应用潜质[1-3]。

活性炭碘吸附值的检测方法及要点原理一定量的试样与碘液充分振荡吸附后，经过滤，取滤液，用L硫代硫酸钠滴定滤液中残留的碘量。

以剩余碘浓度L时每克炭吸附的碘量(以毫克计)定为碘值。

仪器天平，感量；电热恒温箱，115±5℃；搅拌式粉碎机；振荡器，频率240 ~ 275次/min；标准筛，筛孔<71微米(250目，筛孔66微米)。

试剂1) 1mol/L碘标准溶液(GB 601)，浓度控制±L,用硫代硫酸钠比较法标定。

2) L硫代硫酸钠标准溶液(GB 601)。

3) 100mL淀粉指示剂：称可溶性淀粉，加水10mL，在搅拌下加人90mL 沸水中，再微沸2min，冷却后取上清液使用，此溶液当天配制。

4) (1 + 9)盐酸溶液。

样品预处理1)除湿：对于湿活性炭，用150±5℃干燥1小时再粉碎；2)粉碎：取10~15g样品粉碎1min(粉碎时用毛巾或塑料袋罩住粉碎机，3min后飞扬粉尘较少时再开盖）；3)过筛：用250目标准筛，筛粉碎的样品，充分摇动；4)干燥：取5~10g≤71微米的粉碎样品于干燥称量皿中，于150±5℃电热恒温箱中干燥至恒重(一般3h足够)，取出放干燥器中冷却至室温备用。

检测步骤1)用减量法称取经粉碎至≤71微米且干燥的试样约(称准至于干燥的250mL碘量瓶中，记录称取的试样量；2)准确加入盐酸，轻微摇动，使试样湿润，放在电炉上加热至沸，提离电炉，保持微沸30±2S，放入自来水浴中冷却至室温；3)加L的碘标准溶液，塞好瓶盖，立即在振荡机上以240~275次/min 的振频振荡15min;4)用直径15cm的单层快速滤纸迅速过滤，用玻璃片盖住过滤漏斗，前10~15mL弃去不要，收集后面的滤液；5)吸取滤液放人已加100ML蒸馏水的碘量瓶中，用硫代硫酸钠标准溶液滴定，在溶液呈淡黄色时，加2mL淀粉指示剂，继续滴定至溶液变成无色，记录消耗的硫代硫酸钠体积(mL)。

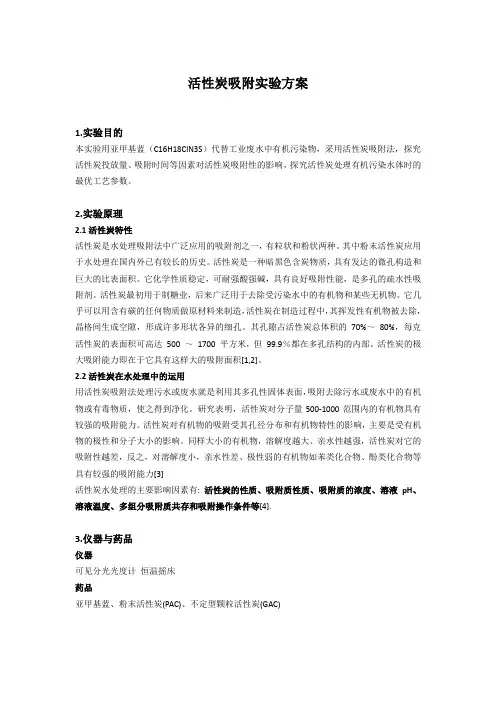

活性炭吸附实验方案1.实验目的本实验用亚甲基蓝（C16H18ClN3S）代替工业废水中有机污染物，采用活性炭吸附法，探究活性炭投放量、吸附时间等因素对活性炭吸附性的影响，探究活性炭处理有机污染水体时的最优工艺参数。

2.实验原理2.1活性炭特性活性炭是水处理吸附法中广泛应用的吸附剂之一，有粒状和粉状两种。

其中粉末活性炭应用于水处理在国内外已有较长的历史。

活性炭是一种暗黑色含炭物质，具有发达的微孔构造和巨大的比表面积。

它化学性质稳定，可耐强酸强碱，具有良好吸附性能，是多孔的疏水性吸附剂。

活性炭最初用于制糖业，后来广泛用于去除受污染水中的有机物和某些无机物。

它几乎可以用含有碳的任何物质做原材料来制造，活性炭在制造过程中，其挥发性有机物被去除，晶格间生成空隙，形成许多形状各异的细孔。

其孔隙占活性炭总体积的70%～80%，每克活性炭的表面积可高达500 ～1700 平方米，但99.9％都在多孔结构的内部。

活性炭的极大吸附能力即在于它具有这样大的吸附面积[1,2]。

2.2活性炭在水处理中的运用用活性炭吸附法处理污水或废水就是利用其多孔性固体表面，吸附去除污水或废水中的有机物或有毒物质，使之得到净化。

研究表明，活性炭对分子量500-1000范围内的有机物具有较强的吸附能力。

活性炭对有机物的吸附受其孔径分布和有机物特性的影响，主要是受有机物的极性和分子大小的影响。

同样大小的有机物，溶解度越大、亲水性越强，活性炭对它的吸附性越差，反之，对溶解度小，亲水性差、极性弱的有机物如苯类化合物、酚类化合物等具有较强的吸附能力[3]活性炭水处理的主要影响因素有: 活性炭的性质、吸附质性质、吸附质的浓度、溶液pH、溶液温度、多组分吸附质共存和吸附操作条件等[4].3.仪器与药品仪器可见分光光度计恒温摇床药品亚甲基蓝、粉末活性炭(PAC)、不定型颗粒活性炭(GAC)4.实验操作4.1亚甲基蓝标线绘制1、配制100mg/L的亚甲基蓝溶液：称取0.1g亚甲基蓝，用蒸馏水溶解后移入1000ml容量瓶中，并稀释至标线。

活性炭吸附实验报告实验 3 3活性炭吸附实验报告一、研究背景：1.1、、吸附法吸附法处理废水是利用多孔性固体（吸附剂）的表面吸附废水中一种或多种溶质（吸附质）以去除或回收废水中的有害物质，同时净化了废水。

活性炭是由含碳物质（木炭、木屑、果核、硬果壳、煤等）作为原料，经高温脱水碳化和活化而制成的多孔性疏水性吸附剂。

活性炭具有比表面积大、高度发达的孔隙结构、优良的机械物理性能和吸附能力，因此被应用于多种行业。

在水处理领域，活性炭吸附通常作为饮用水深度净化和废水的三级处理，以除去水中的有机物。

除此之外，活性炭还被用于制造活性炭口罩、家用除味活性炭包、净化汽车或者室内空气等，以上都是基于活性炭优良的吸附性能。

将活性炭作为重要的净化剂，越来越受到人们的重视。

1.2 、影响吸附效果的主要因素在吸附过程中，活性炭比表面积起着主要作用。

同时，被吸附物质在溶剂中的溶解度也直接影响吸附的速度。

此外，pH 的高低、温度的变化和被吸附物质的分散程度也对吸附速度有一定影响。

1.3 、研究意义在水处理领域，活性炭吸附通常作为饮用水深度净化和废水的三级处理，以除去水中的有机物。

活性炭处理工艺是运用吸附的方法来去除异味、某些离子以及难以进行生物降解的有机污染物。

二、实验目的本实验采用活性炭间歇的方法，确定活性炭对水中所含某些杂质的吸附能力。

希望达到下述目的：(1)加深理解吸附的基本原理。

(2)掌握活性炭吸附公式中常数的确定方法。

(3)掌握用间歇式静态吸附法确定活性炭等温吸附式的方法。

(4)利用绘制的吸附等温曲线确定吸附系数：K、1/n。

K 为直线的截距，1/n 为直线的斜率三、主要仪器与试剂本实验间歇性吸附采用三角烧瓶内装人活性炭和水样进行振荡方法。

1 3.1 仪器与器皿：恒温振荡器 1 台、分析天平 1 台、分光光度计 1 台、三角瓶 5 个、1000ml 容量瓶 1 个、100ml 容量瓶 5 个、移液管 2 3.2 试剂：活性炭、亚甲基蓝四、实验步骤（1 1 ）、标准曲线的绘制1、配制 100mg/L 的亚甲基蓝溶液：称取 0.1g 亚甲基蓝，用蒸馏水溶解后移入1000ml 容量瓶中，并稀释至标线。

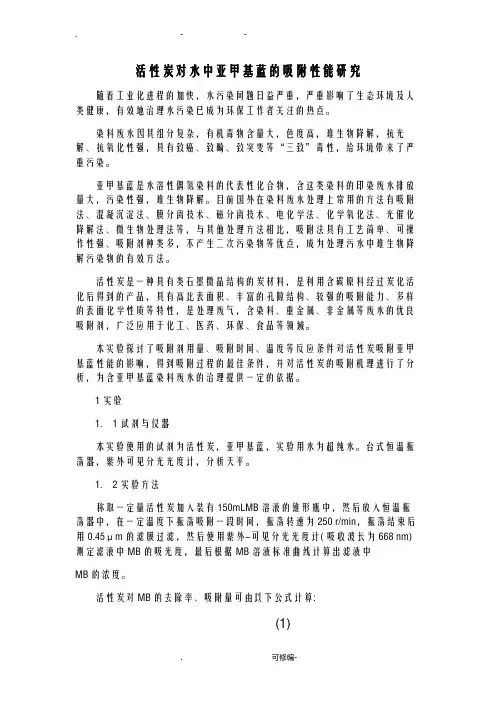

活性炭对水中亚甲基蓝的吸附性能研究随着工业化进程的加快，水污染问题日益严重，严重影响了生态环境及人类健康，有效地治理水污染已成为环保工作者关注的热点。

染料废水因其组分复杂，有机毒物含量大，色度高，难生物降解，抗光解、抗氧化性强，具有致癌、致畸、致突变等“三致”毒性，给环境带来了严重污染。

亚甲基蓝是水溶性偶氮染料的代表性化合物，含这类染料的印染废水排放量大，污染性强，难生物降解。

目前国外在染料废水处理上常用的方法有吸附法、混凝沉淀法、膜分离技术、磁分离技术、电化学法、化学氧化法、光催化降解法、微生物处理法等，与其他处理方法相比，吸附法具有工艺简单、可操作性强、吸附剂种类多，不产生二次污染物等优点，成为处理污水中难生物降解污染物的有效方法。

活性炭是一种具有类石墨微晶结构的炭材料，是利用含碳原料经过炭化活化后得到的产品，具有高比表面积、丰富的孔隙结构、较强的吸附能力、多样的表面化学性质等特性，是处理废气，含染料、重金属、非金属等废水的优良吸附剂，广泛应用于化工、医药、环保、食品等领域。

本实验探讨了吸附剂用量、吸附时间、温度等反应条件对活性炭吸附亚甲基蓝性能的影响，得到吸附过程的最佳条件，并对活性炭的吸附机理进行了分析，为含亚甲基蓝染料废水的治理提供一定的依据。

1 实验1． 1 试剂与仪器本实验使用的试剂为活性炭，亚甲基蓝，实验用水为超纯水。

台式恒温振荡器，紫外可见分光光度计，分析天平。

1． 2 实验方法称取一定量活性炭加入装有150mLMB 溶液的锥形瓶中，然后放入恒温振荡器中，在一定温度下振荡吸附一段时间，振荡转速为250 r/min，振荡结束后用0.45μm 的滤膜过滤，然后使用紫外-可见分光光度计( 吸收波长为668 nm) 测定滤液中MB 的吸光度，最后根据MB 溶液标准曲线计算出滤液中MB 的浓度。

活性炭对MB 的去除率、吸附量可由以下公式计算:(1)(2)式中: A 为活性炭对MB 的去除率; ρ0，ρe分别为MB溶液的初始质量浓度和吸附平衡时的质量浓度，mg /L; qe为吸附平衡时活性炭对MB 的吸附量，mg /g; m 为活性炭的用量，mg; V 为亚甲基蓝溶液的体积，mL。

活性炭碘值测量一、溶液配制1、Na2S2O3标准溶液配制（0・1mol/LNa^Os）1.1配制称取26gNa2S2O35H2O（五水硫代硫酸钠）或者16.0gNa2S2O3（硫代硫酸钠），再加0.2gNaCO3（无水碳酸钠），溶于1000ml煮沸并冷却的蒸馏水中，待全部溶解后，缓慢煮沸10min，放置冷却到室温，于暗处静置2周后，过滤备用（用棕色细口瓶盛放）。

1.2标定准确称取0.1800g（即公式中m）于120°C±2°C干燥至恒重的工作基准试剂K2Gr2O7（重铬酸钾）置于250ml碘量瓶中，加入25ml蒸馏水溶解，再加入2gKI（碘化钾）以及20ml20%硫酸（20%，即1：8，为1份98%浓硫酸加8份蒸馏水粗配而成，而且注意配制时要将浓硫酸注入蒸馏水中，水倒入酸中会剧烈沸腾，导致酸溅出，造成所加酸的损失，甚至会溅到皮肤上造成烫伤），摇匀，放于暗处静置10min，然后加入150ml（15~20C）的蒸馏水，并用刚配制好的Na2S2O3溶液滴定，接近终点时（即溶液呈现金黄或淡黄色时）加0.5%淀粉指示剂2~3ml,摇匀，继续缓慢滴定至溶液变成亮绿色为止（加1滴，摇几下，到溶液颜色变为黑绿色时，每次加半滴，即挤出半滴，沾于瓶壁上，抖落或用少量蒸馏水冲入溶液中），读取消耗的Na2S2O3溶液的体积V1；同时做空白试验，读取消耗的Na2S2O3溶液的体积V2（只是不加重铬酸钾，也不静置10min，其它步骤都一样）。

1.3计算c（NaSO）「m%1000（V—V）X M22312m——所加K2Gr2O7（重铬酸钾）的质量（g）V1——滴定所用Na2S2O3溶液的体积（ml）V2——空白实验时所用Na2S2O3溶液的体积（ml）M K2Gr2O7（重铬酸钾）的摩尔质量（此处为当量摩尔质量，即M（1/6K2Gr2O7）=49.031g/mol）2、碘标准溶液配制（0・1mol/L1/2I2溶液）2.1配制称取40gKI（碘化钾）和12.7gI2（碘），放入小烧杯中，加少量蒸馏水溶解后，稀释至1000ml（用1000ml容量瓶来配制），加三滴盐酸，摇匀，贮存于棕色细口瓶中，于暗处保存，每月标定一次（用Na2S2O3标准溶液标定）。

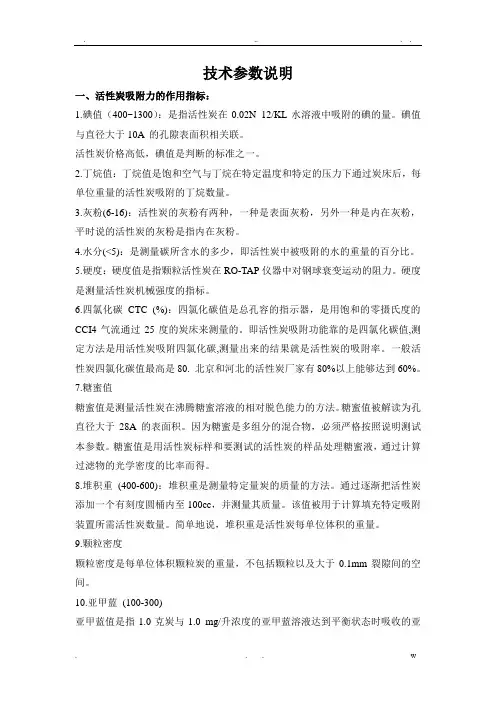

技术参数说明一、活性炭吸附力的作用指标：1.碘值（400~1300）：是指活性炭在0.02N 12/KL水溶液中吸附的碘的量。

碘值与直径大于10A 的孔隙表面积相关联。

活性炭价格高低，碘值是判断的标准之一。

2.丁烷值：丁烷值是饱和空气与丁烷在特定温度和特定的压力下通过炭床后，每单位重量的活性炭吸附的丁烷数量。

3.灰粉(6-16)：活性炭的灰粉有两种，一种是表面灰粉，另外一种是内在灰粉，平时说的活性炭的灰粉是指内在灰粉。

4.水分(<5)：是测量碳所含水的多少，即活性炭中被吸附的水的重量的百分比。

5.硬度：硬度值是指颗粒活性炭在RO-TAP仪器中对钢球衰变运动的阻力。

硬度是测量活性炭机械强度的指标。

6.四氯化碳CTC (%)：四氯化碳值是总孔容的指示器，是用饱和的零摄氏度的CCI4气流通过25度的炭床来测量的。

即活性炭吸附功能靠的是四氯化碳值,测定方法是用活性炭吸附四氯化碳,测量出来的结果就是活性炭的吸附率。

一般活性炭四氯化碳值最高是80. 北京和河北的活性炭厂家有80%以上能够达到60%。

7.糖蜜值糖蜜值是测量活性炭在沸腾糖蜜溶液的相对脱色能力的方法。

糖蜜值被解读为孔直径大于28A的表面积。

因为糖蜜是多组分的混合物，必须严格按照说明测试本参数。

糖蜜值是用活性炭标样和要测试的活性炭的样品处理糖蜜液，通过计算过滤物的光学密度的比率而得。

8.堆积重(400-600)：堆积重是测量特定量炭的质量的方法。

通过逐渐把活性炭添加一个有刻度圆桶内至100cc，并测量其质量。

该值被用于计算填充特定吸附装置所需活性炭数量。

简单地说，堆积重是活性炭每单位体积的重量。

9.颗粒密度颗粒密度是每单位体积颗粒炭的重量，不包括颗粒以及大于0.1mm裂隙间的空间。

10.亚甲蓝(100-300)亚甲蓝值是指1.0克炭与1.0 mg/升浓度的亚甲蓝溶液达到平衡状态时吸收的亚甲蓝的毫克数。

11.磨损值磨损值是测量活性炭的耐磨阻力的指标。

活性炭亚甲基橙吸附值的测定
简介
本文档旨在介绍测定活性炭对亚甲基橙的吸附值的方法和实验步骤。

亚甲基橙是一种常见的有机染料，在环境监测和废水处理中具有重要意义。

活性炭作为一种常用的吸附材料，可以有效地去除有害物质。

因此，测定活性炭对亚甲基橙的吸附值对于评估活性炭的吸附性能是必要的。

实验步骤
1. 准备样品：将一定质量的活性炭样品称重并记录。

2. 制备亚甲基橙溶液：将亚甲基橙溶解在适量的水中，制备一定浓度的亚甲基橙溶液。

3. 吸附实验：将一定量的活性炭样品与一定体积的亚甲基橙溶液混合，并在适当的条件下进行搅拌。

搅拌时间可根据需要进行调整。

搅拌结束后，将样品与溶液分离，取液相样品用适当的方法测定其亚甲基橙浓度。

4. 吸附值计算：根据实验测得的溶液中的亚甲基橙浓度和初始亚甲基橙浓度，可以计算得到活性炭对亚甲基橙的吸附值。

结论
测定活性炭对亚甲基橙的吸附值是评估活性炭吸附性能的重要方法之一。

通过实验可以得到活性炭样品对亚甲基橙的吸附值，从而评估其吸附效果。

根据实验结果，可以优化活性炭的制备方法或者选择更适合的活性炭材料，以提高吸附效果。

此外，该方法也可以应用于其他有机染料的吸附值测定，并在废水处理等领域发挥重要作用。

请注意，本文档中提供的步骤和方法仅供参考，具体操作应根据实际需求和实验条件进行调整。

活性炭碘值的标准测定文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]活性炭碘值的标准测定方法1、实验器具分析天平，准确度士滴定管，10mL或5ml精刻滴定管锥形烧瓶，带磨口玻璃塞，250ml广口锥形烧瓶，250ml烧杯，各种大小的琥珀色玻璃，用于贮存碘溶液和硫代硫酸钠溶液漏斗，上口内径100m滤纸，折迭滤纸或相当级别滤纸滴定用移液管，、、、和容量容量瓶，1L量筒，100ml和500ml2、实验试剂浓盐酸硫代硫酸钠碘，根据美国药典，再升华晶体碘化钾碘酸钾，初级标准淀粉，可溶马铃薯淀粉或藕粉碳酸钠药品性质3、实验方法溶液制备盐酸溶液(5%wt) 加70ml浓盐酸于550ml的蒸馏水中并混合均匀。

可以使用有刻度量筒测量体积。

硫代硫酸钠溶解硫代硫酸钠于大约75士25ml的新煮沸的蒸馏水中。

加入±碳酸钠，，以减少细菌对溶液的分解至最低限度。

将该混合液全量地转移到1L的量瓶中，并稀释至标记。

标定前，必须至少静置4天。

溶液应贮存在琥珀色玻璃瓶中。

标准碘溶液士将碘和碘化钾量入烧杯中。

将碘和碘化钾干混-起，加2-5ml水于烧杯中，搅拌均匀。

在搅拌过程中继续-小份-小份地加水(每次约5ml)，直到总量达到50-60ml。

至少放置溶液4h，以确保所有晶体溶解。

在此4h期间，要时时搅拌，以助溶解。

将该混合液全量转移到lL的容量瓶中并补加蒸馏水达标记。

对碘溶液来说，最重要的是，要将碘化钾和碘的重量比控制在之间。

溶液贮放在琥珀色玻璃瓶内。

碘酸钾溶液将4g或多于4g的初级标准的碘酸钾置于110士5℃下干燥2h，在保干器中冷却至室温。

将士干燥的碘酸钾溶解于大约I00ml蒸馏水中。

将其全量转移到lL 容量瓶中，补加蒸馏水达标记。

充分混合后贮存在带塞的玻璃瓶中。

淀粉溶液将士淀粉同5-19m冷水混合成糊状，边搅拌边向淀粉糊中添加25士5ml 水。

在搅拌下将淀粉混合物倒入lL沸水中，煮沸4-5min。

芝麻杆活性炭的制备及其对废水中分散蓝2BLN的吸附王艳;李思雨;范晓远;曹志林【摘要】以芝麻杆为原料,采用磷酸活化法制备活性炭,对产品比表面积、孔径和亚甲基蓝吸附进行表征,并探讨该芝麻杆活性炭吸附废水中分散蓝2BLN的吸附剂用量、pH、吸附时间、吸附温度和分散蓝初始质量浓度等影响因素.结果表明:制得的活性炭比表面积为1239 m2/g,总孔体积为1.05 mL/g,平均孔径为3.64 nm,亚甲基蓝吸附值为150 mL/g.当处理50 mL质量浓度为300 mg/L的分散蓝2BLN废水,活性炭用量为0.3 g,废水pH=10,吸附时间为90 min,吸附温度为40℃时,分散蓝2BLN去除率达到最大85%.芝麻杆活性炭对分散蓝2BLN的等温吸附曲线符合Langmuir等温吸附模式.%The activated carbon was prepared using sesame stalk as raw material and potassium hydrox-ide as activating agent. The specific surface area, pore size and methylene blue adsorption of the activated car-bon were characterized. The influences of some factors including dosage of the sesame stalk activated car-bon, pH, adsorption time, adsorption temperature and initial concentration of disperse blue2BLN on the ad-sorption property were studied. The results showed that BET, total pore volume, average pore size and methy-lene blue adsorption were 1 239 m2/g, 1.05 mL/g, 3.64 nm and 150 mL/g, respectively. The remove rate was maximized to 85% when the treated object was 50 mL of 300 mg/L disperse blue 2BLN wastewater, the dos-age of active carbon was 0.3 g, pH=10, adsorption time was 90 min, adsorption temperature was 40 ℃. The adsorption process of the sesame stalk active carbon with disperse blue 2BLN followed the Langmuir adsorp-tion isotherm model.【期刊名称】《印染助剂》【年(卷),期】2018(035)004【总页数】4页(P23-26)【关键词】芝麻杆;分散蓝2BLN;去除率;吸附等温模式【作者】王艳;李思雨;范晓远;曹志林【作者单位】河南工程学院资源与环境学院,河南郑州451191;河南工程学院材料与化学工程学院,河南郑州450007;河南工程学院资源与环境学院,河南郑州451191;河南工程学院资源与环境学院,河南郑州451191【正文语种】中文【中图分类】X791印染废水成分复杂，具有水量大、可生化性差、碱性大和色度高等特点［1］，是废水处理中的难点。

活性炭亚甲基蓝吸附值的测定方法活性炭亚甲基蓝吸附值的测定方法亚甲基蓝吸附值也是表征活性炭液相吸附性能的另一个重要指标。

与碘值一起构成评价活性炭液相吸附性能的有效手段。

由于亚甲基蓝的分子直径大于碘分子直径，所以一般用碘值表征活性炭微孔数量的多少，用亚甲基蓝表征活性炭中孔数量的多少。

GB/T 7702.6-1997中规定的亚甲基蓝的测试方法是称取一定量的经磨碎、烘干的活性炭试样与配制好的已知浓度的亚甲基蓝溶液充分混合吸收，过滤后利用分光光度计在波长6655m下测定滤液的吸光度，与硫酸铜标准色液(质量分数为0.4%的水溶液)，的吸光度相对照，调整加人的亚甲基蓝溶液的量，直到测出的试样滤液与硫酸铜标准色溶液的吸光度读数差不超过土0.02时为止。

计算出每克活性炭吸附亚甲基蓝的质量(mg).ASTM标准中没有规定亚甲基蓝的检测方法，1IS K1474对亚甲基蓝的测试方法与我国标准有所不同，其采用作液相吸附等温线的方法，我国采用固定称样量方法;对亚甲基蓝溶液的浓度的规定也不同，国标中配制的亚甲基蓝溶液的浓度为1. 5g/L，日标为1. 2 g/L;在振荡时间上国标规定为20min，日标为30min;另外在测试结果的表达上也不同，国标用mg/g表示吸附结果，日标用mL/g 来表示结果。

在检测和报告结果时要注意两者的区分。

在配制亚甲基蓝试验液时要注意，由于亚甲基蓝在干燥过程中性质会发生变化，应在未干燥的情况下使用，故需在(105.0士0-5)℃下干燥4h后，测定其水分。

称取的亚甲基蓝未干燥品用量按式((7-2)计算活性炭样品粒度的大小对亚甲基蓝吸附的影响很大，一般要求应将试样磨细到90%以上能通过0. 045mm的程度。

/Detail_6_6_3_651.html相关链接：活性炭吸附性能四氯化碳（CCL4）吸附率测定方法活性炭ph值和水溶性物理性能测试方法煤质活性炭粒度分布装填密度漂浮率着火点物理性能检测方法煤质活性炭水分灰分强度物理性能检测方法目前我国常用的活性炭质量检测标准活性炭质量的检测方法至关重要柱状活性炭成型造粒设备煤质粉状活性炭的主要生产工艺。

1、本标准规定了木质活性炭碘吸附值的试验方法。

本标准适用于木质活性炭。

2 、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

3、方法提要一定量试样与碘液经充分振荡吸附后，经过滤、取液，用硫代硫酸钠溶液滴定滤液中残留的碘量。

取剩余碘液浓度0.02mol/L(1/2I2)下每克炭吸附的碘量(以毫克计)定为碘值。

4 、仪器和试剂本标准中所应用水应符合GB/T6682中三级水规定;所列试剂，除特殊规定外，均指分析纯试剂。

4.1 天平，感量0.1mg。

4.2 电热恒温干燥箱。

4.3 振荡器，频率240-275次/min。

4.4 试验筛，筛孔71μm。

4.5 碘(GB/T 675)。

4.6 碘化钾(GB/T 1272)。

4.7 硫代硫酸钠(Na2S2O3?5H2O)(GB/T637).4.8 可溶性淀粉(HGB 3095)。

4.9 重铬酸钾(GB 1259)，基准试剂。

国家质量技术监督局1999-11-10批准2000-04-01实施GB/T12496.8 - 19995 、溶液5.1 0.1mol/L碘(1/2I2)标准溶液取26g碘化钾溶于大约30mL水中,加入13g碘,使碘充分溶于碘化钾溶液中,然后加水稀释至1000mL,调节碘浓度在(0.1?0.002)mol/L范围内,充分摇匀并静止2天,经标定后,储存于棕色玻璃瓶中.标定:用移液管准确量取碘液20mL于500mL具塞碘量瓶内,加水200mL.用已标定的0.1mol/L硫代硫酸钠标准溶液滴定,滴定时应轻轻摇动碘量瓶,当滴定至溶液呈淡黄色时,加入2mL淀粉指示液,再小心一滴一滴地滴至无色,即为终点.碘液浓度按式(1)计算c2 ?V2c2 ?V2c1 = = (1)V1 20式中: c1 ---- 碘(1/2I2)标准溶液的浓度, mol/L;c2 ----硫代硫酸钠(Na2S2O3?5H2O)标准溶液的浓度, mol/L;V2----滴定时所消耗硫代硫酸钠标准溶液的体积mL;V1----标定时取碘液量,20mL.5.2 淀粉指示液称取1.0g可溶性淀粉,加10mL水,在搅拌下注入190mL沸水中,在微沸2min,放置,取上层清液使用,此溶液于使用前配制.5.3 0.1 mol/L硫代硫酸钠标准溶液称取26g硫代硫酸钠(Na2S2O3?5H2O)溶于1000mL水中,缓缓煮沸10min,冷却,放置两周后过滤于棕色玻璃瓶中备用.标定:称取0.150g(称准至0.1mg)于120℃烘干至恒重的重铬酸钾(4.9),置于250mL碘量瓶中,加入25mL水使溶解,加2g碘化钾及20mL “1+8”硫酸,摇匀,于暗处放置10min.加100mL水,用0.1mol/L的硫代硫酸钠标准溶液滴定,近终点时加3mL淀粉指示液,继续滴定至溶液由蓝色变为亮绿色.同时做空白试验,见式(2):mc = (2)(V1 -V2) ? 0.04903式中: c----硫代硫酸钠的浓度, mol/L;m ----重铬酸钾质量, g;V1----硫代硫酸钠溶液用量,mL;V2----空白试验硫代硫酸钠溶液用量, g/mol.49.03----重铬酸钾(1/6K2Cr2O7)摩尔质量,g/mol.6 、活性炭检测操作步骤6.1称取经粉碎至71μm的干燥试样0.5g(称准至0.4mg),粉状炭需作补充研磨,以满足71μm以下要求,放入干燥的100mL碘量瓶中,准确加入(1+9)盐酸10.0mL,使试样湿润,放在电炉上加热至沸,微沸(30?2)s,冷却至室温后,加入50.0mL的0.1mol/L碘标准溶液.立即筛好瓶盖,在振荡机上振荡15min,迅速过滤到干燥烧杯中.6.2用移液管吸取10.0mL滤液,放入250mL碘量瓶中,加入100mL水,用0.1mol/L的硫代硫酸钠标准溶液进行滴定,在溶液呈淡黄色时,加2mL淀粉指示液,继续滴定使溶液变成无色,记录下使用的硫代硫酸钠体积.7 、活性炭检测结果计算5(10c1-1.2c2V2)? 127A =( )?D (3)m式中：A--- 试样的碘吸附值，mg/g;c1--- 碘标准溶液的浓度，mol/L;c2----硫代硫酸钠标准溶液的浓度, mol/LV2----硫代硫酸钠溶液消耗的量, moLm---试样质量,g;127---碘(1/2)I2摩尔质量,g/mol;D---校正系数,根据剩余浓c3查表1得出.c3= c2?V2/10 ----------(4)注:若剩余浓度超过校正因子表,可减少炭量或增加炭量再进行试验并计算碘吸附值.8 、活性炭检测精确度与误差两个平行试样(同实验室内)碘值在600-1450mg/g时，不得大于5.6%。

药用炭检验原始记录亚甲基蓝吸附力：（≥120ml/g）精密量取0.1%亚甲蓝溶液各50ml，分别置两个100ml具塞量筒中，一筒中加干燥至恒重的本品0.25g，密塞，在室温不低于20℃下，强力振摇5分钟，将两筒中的溶液分别用干燥的中速滤纸滤过，精密量取续滤液各25ml，分别置两个250ml量瓶中，各加10%醋酸钠溶液50ml，摇匀后，在不断旋动下，精密加碘滴定液（0.05mol/L）35ml，密塞，摇匀放置，每隔10分钟强力振摇1次，50分钟后，用水稀释至刻度，摇匀，放置10分钟，分别用干燥滤纸滤过，精密量取续滤液各100ml ,分别用硫代硫酸钠滴定液（0.1mol/L）滴定。

供试品消耗硫代硫酸钠(0.1mol/L)体积V112.50 ml V212.52_ml平均V12.51 ml空白试验消耗硫代硫酸钠(0.1mol/L)体积V010.73ml计算:本品消耗碘滴定液= V- V0 =1.78ml药用炭药用炭拼音名：Yaoyongtan英文名：Medicinal Charcoal书页号：2000年版二部－449【性状】本品为黑色粉末；无臭，无味；无砂性。

【检查】酸碱度取本品2.5g，加水50ml，煮沸5 分钟，冷却，滤过，滤渣用水洗涤，合并滤液与洗液使成50ml；滤液应澄清，遇石蕊试纸应显中性反应。

氯化物取酸碱度项下的滤液10ml，加水稀释成200ml,摇匀；分取20ml，依法检查（附录Ⅷ A），与标准氯化钠溶液 5.0ml 制成的对照液比较，不得更浓(0.10％)。

硫酸盐取酸碱度项下剩余的滤液20ml，依法检查（附录Ⅷ B），与标准硫酸钾溶液5.0ml 制成的对照液比较，不得更浓(0.05％)。

未炭化物取本品0.25g ，加氢氧化钠试液10ml，煮沸，滤过；滤液如显色，与对照液（取比色用氯化钴液0.3ml,比色用重铬酸钾液0.2ml ，水9.5ml 混合制成）比较，不得更深。

酸中溶解物取本品1.0g，加水20ml与盐酸5ml ，煮沸5 分钟，滤过，滤渣用热水10ml洗净，合并滤液与洗液，加硫酸1ml,蒸干后，炽灼至恒重，遗留残渣不得过10mg。
