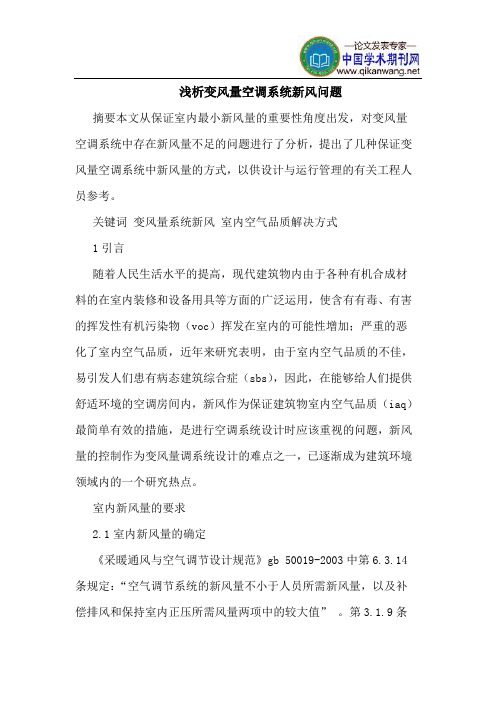

浅析变风量空调系统新风问题摘要本文从保证室内最小新风量的重要性角度出发，对变风量空调系统中存在新风量不足的问题进行了分析，提出了几种保证变风量空调系统中新风量的方式，以供设计与运行管理的有关工程人员参考。
关键词变风量系统新风室内空气品质解决方式1引言随着人民生活水平的提高，现代建筑物内由于各种有机合成材料的在室内装修和设备用具等方面的广泛运用，使含有有毒、有害的挥发性有机污染物（voc）挥发在室内的可能性增加；严重的恶化了室内空气品质，近年来研究表明，由于室内空气品质的不佳，易引发人们患有病态建筑综合症（sbs），因此，在能够给人们提供舒适环境的空调房间内，新风作为保证建筑物室内空气品质（iaq）最简单有效的措施，是进行空调系统设计时应该重视的问题，新风量的控制作为变风量调系统设计的难点之一，已逐渐成为建筑环境领域内的一个研究热点。
室内新风量的要求2.1室内新风量的确定《采暖通风与空气调节设计规范》gb 50019-2003中第6.3.14条规定：“空气调节系统的新风量不小于人员所需新风量，以及补偿排风和保持室内正压所需风量两项中的较大值”。
第3.1.9条规定：”民用建筑物内人员所需的最小新风量按国家现行有关卫生标准确定”。
在实际设计过程中，通常根据人员活动和工作性质以及在室内停留时间，选取合适新风量标准。
2.2保证室内新风量的三个环节：2.2.1 保证整个空调系统的新风总量，即满足空调系统所有服务区域的人员标准新风量之和；2.2.2 保证送入系统各个末端服务区域的新风量，使其能满足区域内人员新风量标准；2.2.3 保证送入各服务区域内新风的均匀性，在满足人员需求新风量的情况下，避免区域内出现局部新风量过高，高于标准的新风量，与此同时局部区域新风量低于标准的新风量。
变风量空调系统中的新风问题3.1变风量空调系统中存在的新风问题变风量空调系统的新风问题在于：新风需求量与人数和污染物浓度成正比，而新风供给量与随负荷变化的系统总送风量成正比，但在vav系统中由于送入各房间的风量是根据室内冷负荷发生变化的，因而与总风量成一定比例的新风量也将随之变化，另外即使总新风量达到要求，但各空调负荷变化不尽一致，因此分配到各房间的新风量也不一定能满足最小新风量标准，于是产生了新风需求与供给的矛盾。
综述变风量空调系统调试存在的问题与措施摘要：本文根据笔者工作实际,简要介绍了两种变风量空调系统调试控制方式，并对其存在的问题与措施作了探讨。
关键词：变风量系统调试现场整定Abstract: According to the practical work, this paper briefly introduces two kinds of vav system commissioning control mode, the existing problems and measures.Key Words: the variable air volume system debugging field setting中图分类号：TU831.3+5文献标识码：A 文章编号：引言变风量系统的发展和应用已有较长的时间，变风量空调系统的调试比较复杂，调试周期长，涉及的专业和影响因素较多，在工作实践中总是存在难以调试或效果不理想的情况，主要是由于对变风量系统没有充分的认识，没有掌握好科学的方法和缺乏实践经验的积累，因此调试水平的提高成了亟待解决的问题。
1.调试实例介绍由于变风量空调系统的分类和控制方式各不相同，那么调试也就必须针对系统的不同控制方式采取不同的方法，下文就对两个工程实例作了简单介绍与总结。
1.1实例1该工程项目为高级高层智能化建筑，系统控制方式采用定静压控制法；一次风系统：一次送风为闭环式风管系统，一次回风为全吊顶回风方式，AHU 为组合式变风量机组，送风段及回风混合段均设风机；二次风系统：末端装置采用动力型V A V装置，设有风机动力及诱导回风；新风系统采用经过处理后的新风，设有两个子系统，分别由7F和38F的新风机组提供经处理后的新风，接AHU 机组的新风管设AHU定风量装置；服务区域为1-27层，服务面积约为42000m2；区域划分：每层设内区、外区、周边区。
定静压控制法是在一次送风系统管路的距风机端三分之二的地方设置静压传感器，以保持该处的静压值不变为前提，通过变频风机的变频调节运行改变系统的一次送风量，达到变风量运行的目的。
山 西建筑SHANXI ARCHITECTURE第47卷第8期2 0 2 1年4月Vol. 47 No. 8Apr. 2021・ 103 ・DOI ： 10. 43719/j. cnki. 4009-6822.4021.48. 439关于变风量空调系统的探讨及分析林婷莹（中国建筑西南设计研究院有限公司福建分公司，福建福州370000）摘 要:变风量系统具有节能、控制灵活等优越性，得到越来越广泛的应用，介绍了变风量系统的定义，阐述变风量系统的分类、特点及应用范围，提出变风量系统合理设计的步骤依据及关键点。
关键词:变风量系统，单风道型，风机动力型中图分类号:TU270.8 文献标识码:A 文章编号:100/-6225 （2021 ）02-6107-671概述变风量空调系统于22世纪60年代中期诞生于美国，经过多年的发展，变风量系统在技术上日益成熟。
基于变风量系统的节能性，系统灵活性等优势，该技术在各国得到越来越广泛的应用。
定风量系统的送风量保持不变,通过再热等手段改变送风温度，来适应不同的室内负荷。
变风量系统是指保持送风状态不变，利用改变送入室内的送风量来实现对室内 温度调节的全空气空调系统⑴。
由此可见,变风量系统能 够充分利用允许的最大送风温差，节约再热量及与之相当 的冷量;另外，由于变风量系统的风量减少，风机能耗相应降低。
显而易见，变风量系统相较于传统的定风量系统而 言，运行更为经济。
变风量空调系统由空气处理机组、送风系统、末端装置及自控装置等组成2,如图1所示。
其中末端装置及自控装置是变风量系统的关键设备，它们可以接收室温调节器或大楼自动管理系统的指令，根据室温的高低自动调节送 风量，以满足室内负荷的需求。
图1变风量空调系统示意图2变风量末端装置的分类VAV 末端装置种类繁多，总体上可分为单风道型、风机动力型和旁通型⑶。
其中，风机动力型还可根据增压风机与一次风风阀排列的位置不同，分为并联式和串联式。
变风量空调系统的新风问题随着人们生活水平的提高和环保意识的增强，新风系统在建筑空调系统中扮演着越来越重要的角色。
在变风量空调系统中，新风问题一直是一个备受关注的话题。
本文将从变风量空调系统的角度出发，探讨新风问题及其解决方案。
让我们简单了解一下什么是变风量空调系统。
变风量空调系统是一种能够根据室内和室外环境的变化，自动调节送风风量和风速的空调系统。
其工作原理是通过控制送风机的转速和运行时间来实现空调系统中的新风和回风的调节。
这种系统具有能耗低、运行稳定等优点，因而在商业建筑、办公楼、酒店等场所得到了广泛应用。
变风量空调系统在使用过程中也面临着一些新风问题。
新风质量是最为重要的一点。
新风的质量直接影响了室内空气的清新度和人员的健康。
在变风量空调系统中，由于系统运行时新风量和风速会随着室内外环境的变化而变化，如果系统设计不合理或者运行不当，就会导致新风质量不佳。
特别是在高污染物浓度和高温高湿环境下，新风问题会更加突出。
变风量空调系统中的新风问题还表现在新风分配不均匀上。
由于变风量空调系统需要根据实际需要调节送风风量和风速，而新风口的布置并不完全符合空间的实际需要，导致了新风分配不均匀的问题。
这就使得部分区域的新风量不足，从而影响了室内空气品质。
变风量空调系统中还存在着新风处理不当的问题。
新风处理不当主要表现在新风装置的设计和运行管理上。
在设计环节，新风处理设备的选择、配置和布局是否合理，以及在运行管理中，人员是否能够正确操作和维护新风处理设备，都会直接影响系统的新风处理效果。
针对变风量空调系统中的新风问题，我们可以从以下几个方面进行解决：1. 系统设计阶段应该充分考虑新风问题。
在设计阶段，应该根据建筑的实际情况和使用需求，合理配置新风处理设备和新风口，确保新风量的充分供应和均匀分配。
2. 加强新风过滤处理。
通过安装高效滤网和UV灯等设备，可以有效净化新风，排除有害气体和微生物，从而提高新风质量。
3. 合理设置新风口和回风口。
变风量空调系统的调试问题探讨摘要：近年来，变风量空调技术在不断地发展和完善，广泛地应用到工程中来，在VAV系统的应用过程中，同时有些VAV系统在试运行一两年后又因各种原因出现种种问题而被迫停止运行，这种情况在实际运用中经常出现。
因此，有必要对 VAV 空调系统进行调试分析和研究。
本文对一座商业建筑的变风量空调系统进行了全面、系统的调试工作，成功地解决了该建筑大范围区域室内效果差等问题。
关键词：变风量；空调系统；调试变风量空调系统（Variable Air Volume System，VAV 系统），是全空气系统的一种空调方式。
该系统通过改变送风量来适应空调房间的负荷变化，以保持房间内具有适当的温度和湿度。
VAV 系统在20 世纪70 年代很多西方国家得到了广泛的应用，这主要是因为它的节能潜力很大。
由于空调房间的内部因素（如人员流动、设备等）产生的平均负荷为峰值负荷的80%，而外部因素（太阳辐射传热等）所产生的平均负荷为峰值负荷的 60% 左右。
因此，与CAV系统相比，VAV 系统可使建筑节能耗降低20%～30%。
在70 年代国内有人研究VAV 系统的开发和应用，在80 年代末期出现的首批智能化建筑中，也曾采用过VAV 系统，但由于建设过程和使用过程中的种种问题，有些工程两三年后使用单位便取消了变风量系统的运行方式，这使得变风量系统的优点没有发挥出来，附加的投资难以得到回报。
本文对一座商业建筑的变风量空调系统进行了全面、系统的调试工作，成功地解决了该建筑大范围区域室内效果差等问题。
1 建筑及空调系统概述该商业大厦A 座办公楼总建筑面积约为3.7 万m2，地下2 层，地15 层。
同地块的B 座和C 座共用一套冷热源系统，冷、热源位于地下2 层，夏季设有两台1000RT 和1 台700RT 的离心式冷水机组，提供5/12~ C 的冷冻水。
冬季由市政热网提供110/70~ C 热水，经过板式换热器换热后，提供60/50~C 热水。
变风量空调系统的新风问题随着人们生活水平的提高，对于室内空气质量的要求也越来越高。
而空调系统，尤其是变风量空调系统，成为了室内空气质量保障和改善的重要手段之一。
变风量空调系统通过控制送风量来调节室内温度和相对湿度，同时也可以注入新风进行室内空气的循环和更新。
然而，在实际使用过程中，变风量空调系统也存在新风问题，如何解决这些问题，成为了使用者和设计者需要注意的问题。
第一，新风量调节不当。
变风量空调系统的新风量输出应该根据外界污染物浓度和人员活动量等因素进行适当调整，确保室内空气质量达到良好的水平。
但是，由于一些设计或误操作的原因，新风量输出过大或过小，造成了室内换气效果不佳或是能源浪费，从而影响室内空气质量的提高。
因此，设计人员需要根据室内环境和用途等特点进行细致的计算和规划，以确保新风量的合理配比和控制。
第二，新风处理不当。
在变风量空调系统中，新风被注入室内后，需要经过一定的处理，如过滤、加热、降湿等，确保新风质量达到规定的标准，以提高室内空气质量。
然而，在实际操作中，由于一些质量问题或疏忽等原因，新风处理不当，如过滤器失效、加热器故障等，使得新风质量下降，甚至产生异味，影响了室内空气的质量。
因此，使用者需要及时检查和更换空调系统的相关部件，以确保新风质量和室内空气质量。
综上所述，变风量空调系统的新风问题关系着室内空气质量和能耗控制等多方面因素，需要设计人员和使用者共同努力进行解决和规范。
对于设计人员来说，需要结合实际情况进行系统的细致设计和计算，确保可靠性和稳定性；对于使用者来说，需要定期进行系统的检查和维护，以确保新风输出的合理性和室内空气质量的优良性。
只有在设计人员和使用者的共同努力下，才能够使变风量空调系统发挥出它的最大作用，提高室内空气质量，保障人们的身体健康和生活质量。
变风量空调系统的新风问题随着人们生活水平的提高，人们对于室内空气质量的要求也越来越高。
特别是在现代化办公环境中，人们长时间待在密闭空间内，呼吸的是同一批空气，这时就需要引入新鲜空气来满足人们的需求，这就是新风系统的作用。
变风量空调系统是一种根据室内外环境及人员数量变化来调整风量的空调系统，而在变风量空调系统中，新风问题则是一个非常重要的问题。
新风系统的设计要合理。
新风系统需要根据室内外环境的差异来调整新风量，以保持室内空气的新鲜度。
在设计新风系统时，需要考虑到室内外的空气质量指标，如PM2.5、CO2等，以及室内外的温湿度差异，来确定新风量的大小。
新风系统的布局也需要合理，新风口的位置要选择在室内空气质量相对较差的区域，如厕所、厨房等，以保证新风口能够有效地引入新鲜空气。
新风系统的调节要及时。
在变风量空调系统中，新风量的调节需要根据室内外环境的变化来动态调整。
现在的新风系统具有智能化的功能，能够根据室内外环境及人员数量的变化来自动调节新风量。
在人员较多、室内温度较高的情况下，新风量可以适当增加，来增加室内空气的流通，提高室内空气的质量。
而在人员较少、室内温度较低的情况下，新风量可以适当减少，以节约能源。
新风系统的过滤要有效。
新风系统需要对引入的新鲜空气进行过滤，以去除空气中的颗粒物、有害气体等，保证室内空气的质量。
在新风系统中，通常会设置过滤器，通过机械过滤、静电吸附等方式来过滤空气。
过滤器的选择要根据空气质量的要求来确定，例如需不需要过滤PM2.5，需要过滤到几级过滤器等。
过滤器的清洁与更换也是保证新风系统有效运行的关键，需要定期清洗或更换过滤器，以保证过滤效果。
新风系统的运维要得当。
新风系统的运维包括设备的检查、维护与管理等，以保证系统的稳定运行。
在运维工作中，需要定期检查新风系统的工作状态，包括检查风机、新风口、过滤器等的工作情况，如有故障及时进行维修或更换。
还需要对新风系统的管理进行规范，如建立制度，制定运维计划，加强人员培训等，以确保新风系统的有效运行。
变风量空调系统的新风问题新风问题是指在变风量空调系统中，由于制冷、制热负荷和室外空气湿度变化，导致新风量控制不稳定或不能满足室内空气质量要求的问题。
它是变风量空调系统运行中常见的一个难题，如果处理不当，会给室内环境和空调系统的正常运行带来很多困扰。
一、新风量控制不稳定。
变风量空调系统通过与室内空气质量传感器和室外温湿度传感器的联动控制来实现新风量的调节和控制。
实际运行中由于空气质量传感器和温湿度传感器的精度限制以及系统控制策略不合理等原因，新风量的控制存在偏差，无法保持稳定的状态。
这样既会导致室内空气质量无法保持良好，又会造成供回风机运行不稳定，增加系统的能耗。
二、新风量不能满足室内空气质量要求。
变风量空调系统的设计目标是保持室内空气质量的舒适，但是由于变风量空调系统是根据室外空气质量和室内热负荷情况来调节新风量的，因此当室外空气质量较差或室内热负荷较大时，系统无法及时增加新风量，导致室内空气质量下降，影响居住者的健康和舒适感。
三、局部回风污染问题。
在变风量空调系统中，回风是通过天花板或地板进入系统的，当新风量不足时，室内空气中的污染物无法及时排出，导致局部区域的空气质量下降，影响居住者的健康。
四、运行成本增加。
由于新风量的控制不稳定或无法满足要求，系统不得不通过增大循环风量来提高室内空气质量，从而增加了系统的能耗和运行成本。
一、优化系统设计。
在变风量空调系统的设计中，应根据室内空气质量要求和室外空气质量情况合理确定新风量的控制策略，采用高精度的空气质量传感器和温湿度传感器，以提高新风量的控制精度和稳定性。
二、增加新风处理设备。
在变风量空调系统中，可以增加新风处理设备，如新风预冷器、新风加热器、新风湿度调节器等，以提高新风量的处理效果和稳定性。
三、加强新风与回风的分流控制。
通过引入分流调节器等装置，可以实现新风和回风的分流控制，使新风和回风之间的混合度达到最优，从而提高系统的运行效果和空气质量。
变风量空调系统即VAV（Variable Air Volume System）空调系统，是全空气系统的一种空调方式，它是通过改变送风量来调节和控制某一空调区域的温度，从而与空调区负荷的变化相适应。
VAV系统的优势较多，也被业内许多人士推崇，但要真正实现VAV系统的优点，除合理的设计外，专业的系统调试和运行管理也是必不可少的。
01、变风量（VAV）系统基本构成主要包括四部分：室内变风量温控器；变风量末端（VAVBOX）：带有控制器、传感器、风阀、BOX箱体及其他辅助设施；风道静压测量装置；变风量空调机（带有变频器）。
VAV系统的工作原理、流程如下图：02、变风量空调系统（VAV）控制原理变风量控制器和房间温控器一起构成室内串级控制，采用室内温度为主控制量，空气流量为辅助控。
变风量控制器按房间温度传感器检测到的实际温度，与设定温度比较差值，以此输出所需风量的调整信号，调节变风量末端的风阀，改变送风量，使室内温度保持在设定范围。
同时，风道压力传感器检测风道内的压力变化，采用PI或者PID 调节，通过变频器控制变风量空调机送风机的转速，消除压力波动的影响，维持送风量。
03、变风量空调系统（VAV）的优势变风量空调系统区别于其它空调形式的优势主要在以下几个方面:（1）舒适度良好、干净卫生：风机盘管系统在湿工况运行，极容易滋生细菌，传播疾病。
变风量空调系统在干工况运行，室内无凝结水，不会滋生细菌。
（2）温度稳定：带VAV空调箱的变风量空调系统与一般定风量系统相比，能更有效地调节局部区域的温度，实现温度的独立控制，避免在局部区域产生过冷或过热现象。
（3）节能：由于空调系统在全年大部分时间里是在部分负荷下运行，而变风量空调系统是通过改变送风量来调节室温的，因此可大幅度减少送风风机的动力耗能。
（4）新风作冷源：因为变风量空调系统是全空气系统，在过渡季节可大量采用新风作为天然冷源，相对于风机盘管系统，能大幅度减少制冷机的能耗，亦可改善室内空气质量。
