MCGS组态软件五大组成部分
MCGS组态软件所建立的工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成，每一部分分别进行组态操作，完成不同的工作，具有不同的特性。
●主控窗口：是工程的主窗口或主框架。
在主控窗口中可以放置一个设备窗口和多个
用户窗口，负责调度和管理这些窗口的打开或关闭。
主要的组态操作包括：定义工程的名称，编制工程菜单，设计封面图形，确定自动启动的窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等。
●设备窗口：是连接和驱动外部设备的工作环境。
在本窗口内配置数据采集与控制输
出设备，注册设备驱动程序，定义连接与驱动设备用的数据变量。
●用户窗口：本窗口主要用于设置工程中人机交互的界面，诸如：生成各种动画显示
画面、报警输出、数据与曲线图表等。
●实时数据库：是工程各个部分的数据交换与处理中心，它将MCGS工程的各个部分
连接成有机的整体。
在本窗口内定义不同类型和名称的变量，作为数据采集、处理、输出控制、动画连接及设备驱动的对象。
●运行策略：本窗口主要完成工程运行流程的控制。
包括编写控制程序（if…then脚
本程序），选用各种功能构件，如：数据提取、定时器、配方操作、多媒体输出等。
初级教材前言随着计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。
MCGS全中文工业自动化控制组态软件（以下简称MCGS工控组态软件或MCGS）为用户建立全新的过程控制系统提供了一整套解决方案。
MCGS工控组态软件是一套32位工控组态软件，可稳定运行于Windows95/98/NT/2000/Me操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、历史数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备，广泛应用于石油、电力、化工、钢铁、矿山、冶金、机械、纺织、航天、建筑、材料、制冷、交通、通讯、食品、制造与加工业、水处理、环保、智能楼宇、实验室等多种工程领域。
本书以一个工程实例对MCGS工控组态软件的特点与功能进行综合性描述。
希望您能通过本书掌握MCGS 工控组态软件的基本操作与用法，并引导您完成一个简单的工程组态工作。
如果本书中的内容有纰漏之处，我们谨向您表示诚挚的歉意，并希望您能与我们联系，促使我们及时更正，更好地为您服务。
在此，我们感谢您对我们工作的支持与信任。
希望您能喜欢我们的软件，它一定会成为您成功的助手。
您的成功是我们最大的满足。
简介培训目的通过一个工程实例使您熟悉MCGS工控组态软件的基本用法与功能，并按照完成工程的一般过程讲述工程实例，使您了解如何通过MCGS工控组态软件完成工程项目。
培训内容动画显示，编制控制策略，输出实时曲线、历史曲线、实时数据、历史数据，报警显示，操作菜单设计，模拟设备连接，工程密码设置，运行测试参考手册《MCGS用户指南》《MCGS参考手册》MCGS多媒体教程MCGS工控组态软件联机帮助其它E-mail：mcgs@网址：目录初级教材 (1)前言 (1)简介 (2)目录 (3)第一讲MCGS组态软件概述 (5)一、什么是MCGS组态软件 (5)二、MCGS组态软件的系统构成 (5)三、MCGS组态软件的功能和特点 (7)四、MCGS组态软件的工作方式 (8)第二讲学习MCGS组态软件 (11)一、MCGS组态软件常用术语 (11)二、MCGS组态软件的操作方式 (13)三、鼠标操作 (15)四、组建新工程的一般过程 (16)第三讲建立一个新工程 (18)一、建立一个新工程 (18)二、设计画面流程 (22)第四讲让动画动起来 (28)一、定义数据变量 (28)二、动画连接 (31)三、模拟设备 (38)四、编写控制流程 (40)第五讲报警显示与报警数据 (44)一、定义报警 (44)二、报警显示 (45)三、报警数据 (46)四、修改报警限值 (48)五、报警动画 (52)第六讲报表输出 (54)一、实时报表 (54)二、历史报表 (56)第七讲曲线显示 (61)一、实时曲线 (61)二、历史趋势 (62)第八讲安全机制 (65)一、操作权限 (65)二、系统权限管理 (66)三、工程加密 (72)第一讲MCGS组态软件概述本讲重点： 了解什么是MCGS组态软件了解MCGS组态软件的系统构成了解MCGS组态软件的功能和特点了解MCGS组态软件面向对象的工作方式一、什么是MCGS组态软件MCGS(Monitor and Control Generated System)是一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000等操作系统。

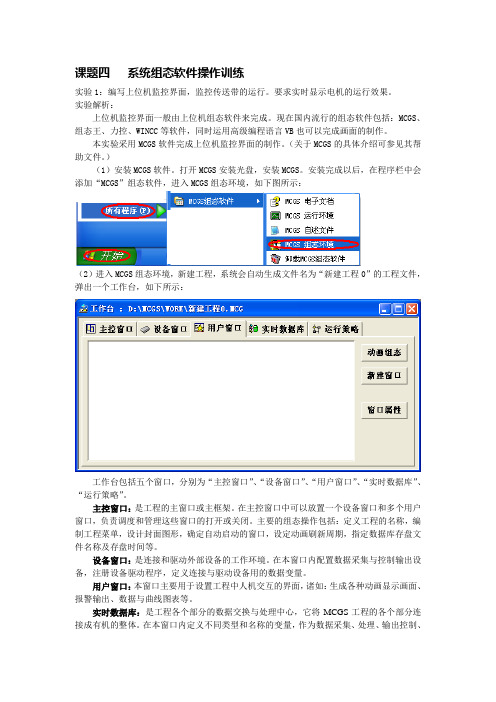

课题四系统组态软件操作训练实验1：编写上位机监控界面，监控传送带的运行。
要求实时显示电机的运行效果。
实验解析：上位机监控界面一般由上位机组态软件来完成。
现在国内流行的组态软件包括：MCGS、组态王、力控、WINCC等软件，同时运用高级编程语言VB也可以完成画面的制作。
本实验采用MCGS软件完成上位机监控界面的制作。
（关于MCGS的具体介绍可参见其帮助文件。
）（1）安装MCGS软件。
打开MCGS安装光盘，安装MCGS。
安装完成以后，在程序栏中会添加“MCGS”组态软件，进入MCGS组态环境，如下图所示：（2）进入MCGS组态环境，新建工程，系统会自动生成文件名为“新建工程0”的工程文件，弹出一个工作台，如下所示：工作台包括五个窗口，分别为“主控窗口”、“设备窗口”、“用户窗口”、“实时数据库”、“运行策略”。
主控窗口：是工程的主窗口或主框架。
在主控窗口中可以放置一个设备窗口和多个用户窗口，负责调度和管理这些窗口的打开或关闭。
主要的组态操作包括：定义工程的名称，编制工程菜单，设计封面图形，确定自动启动的窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等。
设备窗口：是连接和驱动外部设备的工作环境。
在本窗口内配置数据采集与控制输出设备，注册设备驱动程序，定义连接与驱动设备用的数据变量。
用户窗口：本窗口主要用于设置工程中人机交互的界面，诸如：生成各种动画显示画面、报警输出、数据与曲线图表等。
实时数据库：是工程各个部分的数据交换与处理中心，它将MCGS工程的各个部分连接成有机的整体。
在本窗口内定义不同类型和名称的变量，作为数据采集、处理、输出控制、动画连接及设备驱动的对象。
运行策略：本窗口主要完成工程运行流程的控制。
包括编写控制程序（if…then脚本程序），选用各种功能构件，如：数据提取、历史曲线、定时器、配方操作、多媒体输出等。
为了实现画面的监控，首先需要制作动作画面，将需要监控的图形制作出来，同时通过设置通道连接，利用计算机采集PLC里面的数据，然后将PLC的实时数据与图形画面相关的属性进行连接，就可以实现画面的动画效果，也可以监控相关的参数。
初级教材前言随着计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。
MCGS全中文工业自动化控制组态软件（以下简称MCGS工控组态软件或MCGS）为用户建立全新的过程控制系统提供了一整套解决方案。
MCGS工控组态软件是一套32位工控组态软件，可稳定运行于Windows95/98/NT/2000/Me操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、历史数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备，广泛应用于石油、电力、化工、钢铁、矿山、冶金、机械、纺织、航天、建筑、材料、制冷、交通、通讯、食品、制造与加工业、水处理、环保、智能楼宇、实验室等多种工程领域。
本书以一个工程实例对MCGS工控组态软件的特点与功能进行综合性描述。
希望您能通过本书掌握MCGS 工控组态软件的基本操作与用法，并引导您完成一个简单的工程组态工作。
如果本书中的内容有纰漏之处，我们谨向您表示诚挚的歉意，并希望您能与我们联系，促使我们及时更正，更好地为您服务。
在此，我们感谢您对我们工作的支持与信任。
希望您能喜欢我们的软件，它一定会成为您成功的助手。
您的成功是我们最大的满足。
简介培训目的通过一个工程实例使您熟悉MCGS工控组态软件的基本用法与功能，并按照完成工程的一般过程讲述工程实例，使您了解如何通过MCGS工控组态软件完成工程项目。
培训内容动画显示，编制控制策略，输出实时曲线、历史曲线、实时数据、历史数据，报警显示，操作菜单设计，模拟设备连接，工程密码设置，运行测试参考手册《MCGS用户指南》《MCGS参考手册》MCGS多媒体教程MCGS工控组态软件联机帮助其它E-mail：mcgs@mcgs网址：mcgs目录初级教材 (1)前言 (1)简介 (1)目录 (2)第一讲MCGS组态软件概述 (3)一、什么是MCGS组态软件 (4)二、MCGS组态软件的系统构成 (4)三、MCGS组态软件的功能和特点 (5)四、MCGS组态软件的工作方式 (6)第二讲学习MCGS组态软件 (8)一、MCGS组态软件常用术语 (8)二、MCGS组态软件的操作方式 (10)三、鼠标操作 (12)四、组建新工程的一般过程 (12)第三讲建立一个新工程 (15)一、建立一个新工程 (15)二、设计画面流程 (17)第四讲让动画动起来 (19)一、定义数据变量 (19)二、动画连接 (21)三、模拟设备 (23)四、编写控制流程 (23)第五讲报警显示与报警数据 (25)一、定义报警 (25)二、报警显示 (25)三、报警数据 (26)四、修改报警限值 (27)五、报警动画 (28)第六讲报表输出 (28)一、实时报表 (28)二、历史报表 (29)第七讲曲线显示 (30)一、实时曲线 (31)二、历史趋势 (31)第八讲安全机制 (32)一、操作权限 (32)二、系统权限管理 (32)三、工程加密 (34)第一讲MCGS组态软件概述本讲重点： 了解什么是MCGS组态软件了解MCGS组态软件的系统构成了解MCGS组态软件的功能和特点了解MCGS组态软件面向对象的工作方式一、什么是MCGS组态软件MCGS(Monitor and Control Generated System)是一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000等操作系统。
MCGS简介MCGS(Monitor and Control Generated System，监视与控制通用系统)是北京昆仑通态自动化软件科技有限公司研发的一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，主要完成现场数据的采集与监测、前端数据的处理与控制，可运行于Microsoft Windows 95/98/Me/NT/2000/xp等操作系统。
MCGS组态软件包括三个版本，分别是网络版、通用版、嵌入版。
具有功能完善、操作简便、可视性好、可维护性强的突出特点。
通过与其他相关的硬件设备结合，可以快速、方便的开发各种用于现场采集、数据处理和控制的设备。
用户只需要通过简单的模块化组态就可构造自己的应用系统，如可以灵活组态各种智能仪表、数据采集模块，无纸记录仪、无人值守的现场采集站、人机界面等专用设备。
MCGS6.2网络版·良好的结构：先进的C/S（客户端/服务器）结构·简单的操作：客户端只需要使用标准的IE浏览器就可以实现对服务器的浏览和控制·良好性价比：整个网络系统只需一套网络版软件（包括通用版所有功能），客户端不需装MCGS的任何软件，即可完成整个网络监控系统·方便的使用：MCGS网络版服务器不要安装其他任何辅助软件，客户操作起来得心应手·强大的功能：MCGS网络版提供的网络ActiveX控件，可以方便的在其他各种应用程序中直接调用·方便的升级：MCGS嵌入版、通用版、网络版可以无缝连接，节省大量的开发和调试时间·多种网络形式：MCGS网络版支持局域网、广域网、企业专线和Modem拨号等多种连接方式，方便的实现企业的范围和距离的扩充MCGS6.2通用版MCGS6.2通用版是北京昆仑通态数十位软件开发精英，历时整整一年时间，辛勤耕耘的结晶，MCGS6.2通用版无论在界面的友好性、内部功能的强大性、系统的可扩充性、用户的使用性以及设计理念上都有一个质的飞跃，是国内组态软件行业划时代的产品，必将带领国内的组态软件上一个新的台阶。
MCGS组态软件培训教程i1i前 言随着工业自动化水平的迅速提高，计算机在工业领域的广泛应用，人们对工业自动化的要求越来越高，种类繁多的控制设备和过程监控装置在工业领域的应用，使得传统的工业控制软件已无法满足用户的各种需求。
MCGS工控组态软件的出现为解决一些实际工程问题提供了一种崭新的方法，因为它能够很好地解决传统工业控制软件存在的种种问题，使用户能根据自己的控制对象和控制目的任意组态，完成最终的自动化控制工程。
MCGS全中文工业自动化控制组态软件（以下简称MCGS工控组态软件或MCGS）是一套32位工控组态软件，可稳定运行于Windows95/98/Me/NT/2000等多种操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备，广泛应用于石油、电力、化工、钢铁、矿山、冶金、机械、纺织、航天、建筑、材料、制冷、交通、通讯、食品、制造与加工业、水处理、环保、智能楼宇、实验室等多种工程领域。
它的主要特点有（1）延续性和可扩充性。
使用MCGS工控组态软件开发的应用程序，当现场（包括硬件设备或系统结构）或用户需求发生改变时，不需作很多修改而方便地完成软件的更新和升级；（2）封装性（易学易用），MCGS工控组态软件所能完成的功能都用一种方便用户使用的方法包装起来，对于用户，不需掌握太多的编程语言技术（甚至不需要编程技术），就能很好地完成一个复杂工程所要求的所有功能；（3）通用性和可扩充性，每个用户根据工程实际情况，利用MCGS工控组态软件提供的底i2i MCGS组态软件培训教程层设备（PLC、智能仪表、智能模块、板卡、变频器等）的设备驱动、开放式的数据库和画面制作工具，就能完成一个具有动画效果、实时数据处理、历史数据和曲线并存、具有网络功能的工程，不受行业限制。
MCGS控组态软件是最为完善和方便的组态软件。
