高压电工复习资料

高压电工复习资料(包含实操）高压电工实操复习资料一测量10千伏获1千伏电力电缆各选用何种兆欧表使用前检查1选表遥测10千伏选用2500伏兆欧表（配有专用测试线）遥测1千伏电力电缆选用1000伏兆欧表2检查外观检查。

开路试验。

短路试验二对10千伏和1千伏电力电缆绝缘电阻有何要求1 10千伏绝缘电阻20度时大于等于400兆欧为合格变压器300兆欧电缆400兆欧母线500兆欧阀型避雷器800∽1600合格2 各项绝缘电阻比较一致3 换算到同一温度下，和前次遥测相比不应下降30℅。

1千伏绝缘电阻≥10兆欧。

与前次遥测换算到同一温度下，相比无明显下降三试述对一条运行中的10KV电力电缆绝缘遥测全过程1根据工作票，填写操作票。

被测电缆按停电要求停电2被测电缆两侧逐相验电。

验明无电后放电3先相对地。

在相间，至无火花.无放电声.放电时间不少于一分钟。

电缆越长放电时间越长。

两侧各接一组临时接地线4拆去接地导线，擦净电缆头，一端遥测，另一端设围栏，挂止步牌，高压危险标牌，并由人看守5接线遥测项目。

选一相对其它相，及外皮绝缘电阻。

G相接被测相绝缘物。

其它相和外皮连在一起接E，L待接摇动摇表至120转。

L接被测相，计时一分钟，度数并记录。

先拆L线。

再停摇表，侧后放电，换相测试实操六油侵自冷式配电变压器绝缘电阻的测量1选表；遥测变压器一二次绕组的绝缘电组均选用2500伏的兆欧表2检查；外观检查，开路试验，短路试验对变压器绝缘电阻的要求是什么?(新安装大修后运行中的要求是什么)1绝缘电阻合格值20度时≥300兆欧为合格(温度每升高10度绝缘电阻值下降一半)2吸收比R60∕R15≥1.33换算到同一温度下和前次遥测相比不应下降30℅三试述对一台运行中的变压器绝缘遥测全过程1根据工作票填写操作票,变压器按停电要求停电2停电后验电.验明无电后放电.各相对地在相间至无火花无放电声.3两侧各挂一组临时接地线4拆去两侧连接导线,用干净棉布擦净变压器上盖和绝缘套管.用不小于1平方的裸铜线封接一次绕组三个出线端.二次绕组四个出线端. 一次套管防雨裙下各缠绕一匝连在一起并固定. 二次套管防雨裙下各缠绕一匝连在一起并固定5先遥测高对低及地绝缘电阻.G接高压套管放雨裙下封线.低压出线端封线与外壳连在一起接E,L待接.摇动摇表每分钟120转L接高压出线端封线.计时15秒,度数,记录.测后先拆L线,在停摇表.高对低及外壳放电. 在遥测低对高及地绝缘电阻..方法相同.一分钟后度数记录.拆L线, 停表放电(说明:影响绝缘电阻的因素温度，湿度≥10mΩ)实操七油侵自冷式配电变压器分接开关的切换和操作一电力变压器为何要设分接开关，何时需要切换1分接开关式变压器的调压装置，为小范围调整电压而设，接在一次绕组抽头上。

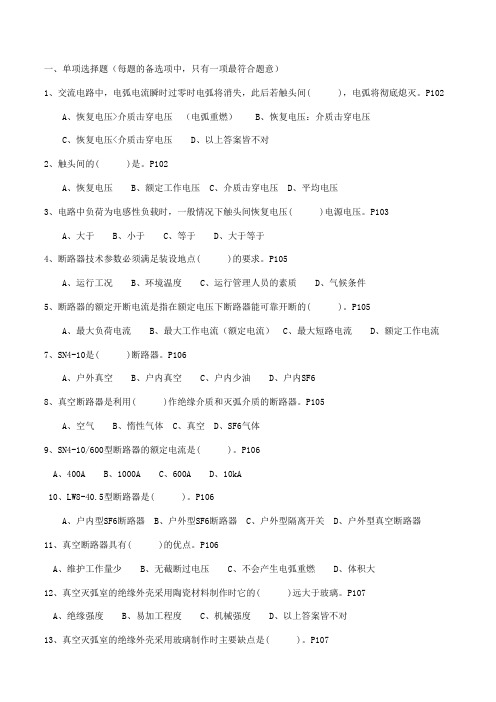

一、单项选择题（每题的备选项中，只有一项最符合题意）1、交流电路中，电弧电流瞬时过零时电弧将消失，此后若触头间( )，电弧将彻底熄灭。

P102A、恢复电压>介质击穿电压 （电弧重燃）B、恢复电压：介质击穿电压C、恢复电压<介质击穿电压D、以上答案皆不对2、触头间的( )是。

P102A、恢复电压B、额定工作电压C、介质击穿电压D、平均电压3、电路中负荷为电感性负载时，一般情况下触头间恢复电压( )电源电压。

P103A、大于B、小于C、等于D、大于等于4、断路器技术参数必须满足装设地点( )的要求。

P105A、运行工况B、环境温度C、运行管理人员的素质D、气候条件5、断路器的额定开断电流是指在额定电压下断路器能可靠开断的( )。

P105A、最大负荷电流B、最大工作电流（额定电流）C、最大短路电流D、额定工作电流7、SN4-10是( )断路器。

P106A、户外真空B、户内真空C、户内少油D、户内SF68、真空断路器是利用( )作绝缘介质和灭弧介质的断路器。

P105A、空气B、惰性气体C、真空D、SF6气体9、SN4-10/600型断路器的额定电流是( )。

P106A、400AB、1000AC、600AD、10kA10、LW8-40.5型断路器是( )。

P106A、户内型SF6断路器B、户外型SF6断路器C、户外型隔离开关D、户外型真空断路器11、真空断路器具有( )的优点。

P106A、维护工作量少B、无截断过电压C、不会产生电弧重燃D、体积大12、真空灭弧室的绝缘外壳采用陶瓷材料制作时它的( )远大于玻璃。

P107A、绝缘强度B、易加工程度C、机械强度D、以上答案皆不对13、真空灭弧室的绝缘外壳采用玻璃制作时主要缺点是( )。

P107A、加工困难B、承受冲击的机械强度差C、不易与金属封接D、不便于维护14、真空灭弧室的导向套能防止导电回路的( )到波纹管上，从而影响真空灭弧室的寿命。

P109A、电压B、外部气压C、电流分流D、内部气压15、真空灭弧室的导向套一般用( )制成。

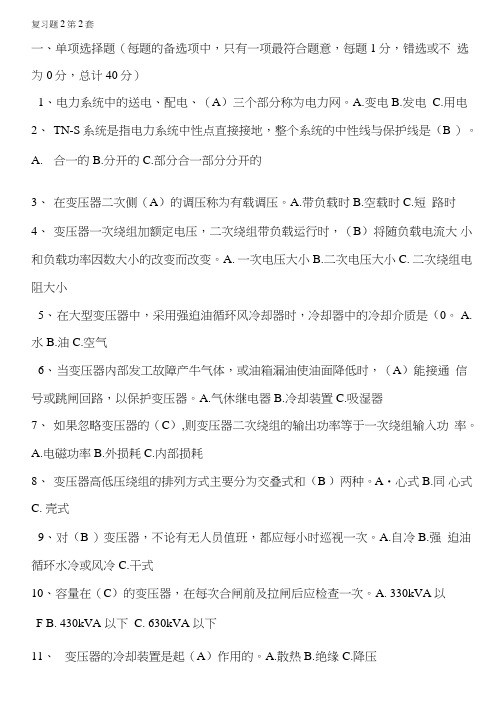

复习题2笫2套一、单项选择题（每题的备选项中，只有一项最符合题意，每题1分，错选或不选为0分，总计40分）1、电力系统中的送电、配电、（A）三个部分称为电力网。

A.变电B.发电C.用电2、TN-S系统是指电力系统中性点直接接地，整个系统的中性线与保护线是（B ）。

A.合一的B.分开的C.部分合一部分分开的3、在变压器二次侧（A）的调压称为有载调压。

A.带负载时B.空载时C.短路时4、变压器一次绕组加额定电压，二次绕组带负载运行时，（B）将随负载电流大小和负载功率因数大小的改变而改变。

A. 一次电压大小B.二次电压大小C. 二次绕组电阻大小5、在大型变压器中，采用强迫油循环风冷却器时，冷却器中的冷却介质是（0。

A.水B.油C.空气6、当变压器内部发工故障产牛气体，或油箱漏油使油面降低时，（A）能接通信号或跳闸回路，以保护变压器。

A.气休继电器B.冷却装置C.吸湿器7、如果忽略变压器的（C）,则变压器二次绕组的输出功率等于一次绕组输入功率。

A.电磁功率B.外损耗C.内部损耗8、变压器高低压绕组的排列方式主要分为交叠式和（B ）两种。

A・心式B.同心式C. 壳式9、对（B ）变压器，不论有无人员值班，都应每小时巡视一次。

A.自冷B.强迫油循环水冷或风冷C.干式10、容量在（C）的变压器，在每次合闸前及拉闸后应检查一次。

A. 330kVA以F B. 430kVA 以下C. 630kVA 以下11、变压器的冷却装置是起（A）作用的。

A.散热B.绝缘C.降压12、电流互感器按用途分为测量用电流互感器和（C ）。

A.充电用电流互感器B. 绝缘用电流互感器C.保护用电流互感器13、GN2-35系列隔离开关带接地隔离开关时，在其型号中用字母（B）表示。

A. T B D C. G14、BWF10. 5-25-1 表示（B）高压电容器。

A. 1KV 单相B. 10. 5KV 单相C. 25KV 单相15、断路器的额定开断电流决定了断路器的（C）。

高压电工作业人员安全技术培训复习题一、选择题:1、静电是由不同物质的接触、分离或相互（）而产生的。

答案: C。

2、A: 连接； B: 感应；C: 摩擦。

云母、石棉、陶瓷属于（）绝缘材料。

答案: AA 、无机；B.有机； C.混合。

3、消除静电的方法有接地法、（）法和防止人体带静电等。

答案: C4、 A.绝缘；B.隔离；C.中和。

电力变压器主要由（）、线圈、油箱及附件部件组成。

答案: CA.油枕；B.套管；C。

铁芯。

变压器铁芯中产生的磁滞和涡流损失称为（）。

答案: AA.铁损；B.铜损； C、附加损耗。

测量6KV电气设备的绝缘电阻应采用（）伏的摇表。

答案: B...A.1000V. B.2500V. C.5000V油浸式变压器的上层油温不宜超过（）℃。

答案: AA.85；B.90；C.95变压器在空载运行的变压器其功率因数会（）。

答案: AA.很低,B.很高,C.正常电气设备的接地有保护接地、保护接零、工作接地、（）接地。

答案: C A. 防雷； B.检修, C.重复电击是对人体的（）造成的伤害, 后果严重。

答案：AA.内部；B.外部；C.肢体安全用电包括供电系统安全, 用电设备安全及（）安全三个方面。

答案：C5、 A.措施, B.装置, C.人身避雷器的安装位置距被保护物的距离, 一般不应大于（）米。

答案：BA.10,B.15,C.20变压器分接开关的调整范围是额定电压的（）%。

答案: AA.±5,B.±8,C.±10高压断路器主要由操动机构、（）、绝缘部分、导电部分和灭弧室等部分组成。

答案: CA.开关筒,B.小车体,C.传动部分电气设备绝缘电阻一般都是用（）来测量的。

答案: BA.万用表,B.摇表,C.瓦特表17操作票应由（）填写。

答案: AA.操作人；B.监护人；C.技术员。

18使用第二种工作票的工作（）。

答案: BA.变压器小修；B.非当值人员对变压器取油样；C.电缆耐压。

高压电气电工作业复习资料一、名词解释（15分）1、保护接零：把电气设备原不带电但因某种原因而带上电的金属外壳与零线紧密接合在一起的保护方式。

2、跨步电压：人站在地上两脚之间所承受的电位差。

3、电力系统：由发电厂的发电机及配电装置、升压及降压变电所、输配电线路及用户的用电设备所组成的动力系统。

4、工作票：由工作负责人填写，电气负责人审批的书面表达方式。

5、相序：就是相位顺序，即交流电的瞬时值从负值向正值变化经过零值的依次顺序。

6、保护接地：把在故障下可能呈现危险的对地电压的金属部分与大地紧密接合在一起的保护方式。

7、接触电压：人体接触不同电位的两点之间所承受的电位差。

8、线电压：在三相供电系统中，任两相相（火）线之间的电压。

9、TT系统：变压器低压侧中点直接接地、电气设备金属外壳接地的三相四线配电系统。

10、二次设备：对一次设备进行监视、测量、操纵和保护作用的辅助设备。

如各种继电器、信号装置、测量仪表以及遥测装置和各种控制电缆、小母线等。

11、标示牌：用来警告人们不得接近设备和带电部分，指示工作人员准备的工作地点。

提醒采取安全措施，以及禁止某设备或某线路合闸通电的通告示牌。

可分为警告类、允许类、提示类和禁止类。

12、电流互感器：是一种能把大电流变为小电流的特殊的降流变压器，以方便测量和控制。

（我国把它的二次额定电流规定为5安培。

）13、一次设备：直接与生产电能和输配电有关的设备。

包括各种高压断路器、隔离开关、母线、电力电缆、互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。

14、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。

它具有相当完善的灭弧结构和足够的断流能力。

（运行前要进行全面的外观检查，应将绝缘件表面揩试干净，机械转动部位，应涂润滑油。

）15、高压负荷开关：与隔离开关相似，只是加装了简单的灭弧装置。

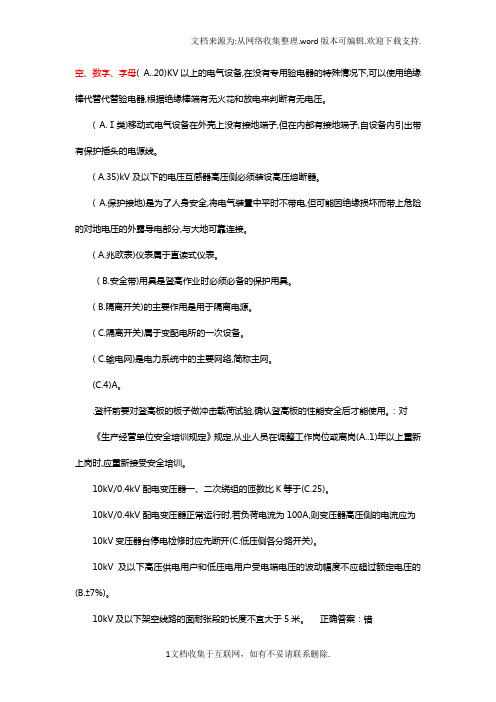

空、数字、字母( A..20)KV以上的电气设备,在没有专用验电器的特殊情况下,可以使用绝缘棒代替代替验电器,根据绝缘棒端有无火花和放电来判断有无电压。

( A.Ⅰ类)移动式电气设备在外壳上没有接地端子,但在内部有接地端子,自设备内引出带有保护插头的电源线。

( A.35)kV及以下的电压互感器高压侧必须装设高压熔断器。

( A.保护接地)是为了人身安全,将电气装置中平时不带电,但可能因绝缘损坏而带上危险的对地电压的外露导电部分,与大地可靠连接。

( A.兆欧表)仪表属于直读式仪表。

( B.安全带)用具是登高作业时必须必备的保护用具。

( B.隔离开关)的主要作用是用于隔离电源。

( C.隔离开关)属于变配电所的一次设备。

( C.输电网)是电力系统中的主要网络,简称主网。

(C.4)A。

.登杆前要对登高板的板子做冲击载荷试验,确认登高板的性能安全后才能使用。

：对《生产经营单位安全培训规定》规定,从业人员在调整工作岗位或离岗(A..1)年以上重新上岗时,应重新接受安全培训。

10kV/0.4kV配电变压器一、二次绕组的匝数比K等于(C.25)。

10kV/0.4kV配电变压器正常运行时,若负荷电流为100A,则变压器高压侧的电流应为10kV变压器台停电检修时应先断开(C.低压侧各分路开关)。

10kV及以下高压供电用户和低压电用户受电端电压的波动幅度不应超过额定电压的(B.±7%)。

10kV及以下架空线路的面耐张段的长度不宜大于5米。

正确答案：错10kV架空线路导线与地面最小距离,在不同的区域可有所不同,在居民区最小是7.5米,在非居民区最小是5.5m。

正确答案：错10kV架空线路的线间距离在档距40m及以下时一般为0.6m。

正确答案：对10kV三相供电系统一般采用中性点不接地或高电阻接地方式。

正确答案：对110kV及以上的供电系统的接地方式一般采用(A.大电流)接地方式。

1伏安等于(B.1000000)微伏安。

高压电工复习资料一、判断题1. 国家规定要求：从事电气作业的电工，必须接受国家规定的机构培训、经考核合格者方可持证上岗。

（√）2. 作为一名电气工作人员，对发现任何人员有违反《电业安全工作规程》，应立即制止。

（√）3 .在电气施工中，必须遵守国家有关安全的规章制度，安装电气线路时应根据实际情况以方便使用者的原则来安装。

（X ）4 .合理的规章制度是保障安全生产的有效措施，工矿企业等单位有条件的应该建立适合自己情况的安全生产规章制度。

（X ）5 .为了保证电气作业的安全性，新人厂的工作人员只有接受工厂、车间等部门的两级安全教育，才能从事电气作业。

（X ）6 .电工作业人员应根据实际情况遵守有关安全法规、规程和制度。

（X ）7 .全电路的欧姆定律是指：电流的大小与电源的电动势成正比，而与电源内部电阻和负载电阻之和成反比。

（√）8 .若干电阻串联时，其中阻值越小的电阻，通过的电流也越小。

（X ）9 .对于电路中的任意一个回路，回路中各电源电动势的代数和等于各电阻上电压降的代数和。

（√）10 .有两个频率和初相位不同的正弦交流电压U1 和U2，若它们的有效值相同，则瞬时值也相同。

（X ）11.正弦量可以用相量表示，所以正弦量也等于相量。

（X ）12 .反映二极管的电流与电压的关系曲线叫二极管的伏安特性曲线，有正向特性曲线和反向特性曲线之分。

（√）13 .最大反向电流是指二极管加上最大反向工作电压时的反向电流，反向电流越大，说明二极管的单向导电性能越好。

（X ）14 .晶体管的电流分配关系是：发射极电流等于集电极电流和基极电流之和。

（√）15.输出电路与输人电路共用了发射极，简称共发射极电路。

（√）16.共基极电路特点是输人阻抗较小，输出阻抗较大，电流、电压和功率的放大倍数以及稳定性与频率特性较差。

（X ）17.整流电路就是利用整流二极管的单向导电性将交流电变成直流电的电路。

（√）18.集电极最大允许耗散功率与环境温度有关，环境温度愈高，则允许的最大允许耗散功率愈大。

高压电工作业复习资料-初领一、判断题1.电网倒闸操作,必须根据值班调度员的命令执行,未得到调度指令不得擅自进行操作。

（√）2.操作票中,一项操作任务需要书写多页时,须注明转接页号,且页号相连。

（√）3.变压器二次电流是由一次电流决定的。

（×）4.型号为SFP-6300/35变压器中的P表示强迫油循环。

（√）5.降压配电变压器的二次输出的额定电压要高于用电设备额定电压10%左右。

（×）6.运行中的电压互感器不允许开路。

（×）7.变压器容量的单位是kW。

（×）8.变压器的额定电压为绕组的线电压。

（√）9.人体触电时,大脑易损期最为敏感,也最容易受到伤害而发生昏迷,而导致血液循环中止死亡。

（×）10.根据统计数据分析,低压触电事故较高压触电事故多而农村又多于城镇。

（√）11.电气设备在运行的过程中,由于过载或者设备故障运行等造成电流过大,产生大量的热量是引发电气火灾的重要原因。

（√）12.电流通过人体会对人体的内部组织造成破坏,严重时导致昏迷,心室颤动乃至死亡。

（√）13.保护接零适用于电压0.23kV/0.4kV低压中性点直接接地的三相四线配电系统中。

（√）14.在高压线路发生火灾时,应迅速拉开隔离开关,选用不导电的灭火器材灭火。

（×）15.接地是消除静电的有效方法电。

在生过程中应将各设备金属部件电气连接,使其成为等电位体接地。

（√）16.在对触电者进行急救时,如果有心跳,也有呼吸,但呼吸微弱。

此时应让触电者平躺着,解开衣领,在通风良好处,让其自然呼吸慢慢自恢复,不宜对其施加其它急救。

（×）17.在特殊环境如湿热、雨雪以及存在爆炸性或腐蚀性气体的场所,使用的移动式电气设备必须符合相应防护等级的安全技术要求。

（√）18.电工刀可以用于带电作业。

（×）19.断路器的合闸回路串接其自身的常闭接点。

（√）20.隔离开关只能用来将电器设备与带电体隔离。

高压电工作业考试单选题 (共50题,每题1分)问题:1. 变压器采用星形接线方式时,绕组的线电压()其相电压。

BA、等于B、大于C、小于问题:2. 10kv及以下高压供电用户和低压电用户受电端电压的波动幅度不应超过额定电压的()。

BA、±5%B、±7%C、10%问题:3. ()用具是登高作业时必须必备的保护用具。

BA、登高板B、安全带C、脚扣问题:4. 新敷设的带中间接头的电缆线路,在投入运行()后,应进行预防性试验。

AA、三个月B、半年C、一年问题:5. 氧气,乙炔管道以及其他会产生静电的管道必须(),以防止静电事故发生。

CA、独立接地B、重复接地C、接成一个整体再接地问题:6. 可移动手车式高压开关柜断路器与手车之间有机械联锁装置,只有断路器在()位置时才能移动手车。

AA、分闸B、合闸C、任何问题:7. 手动操作断路器跳闸时,自动重合闸继电保护处于()状态。

BA、动作B、不动作C、再次动作问题:8. 二次线路中,时间继电器的文字符号表示为()。

BA、kmB、ktC、ka问题:9. 电气安全管理人员应具备必要的()知识,并要根据实际情况制定安全措施,有计划地组织安全管理生产。

BA、组织管理B、电气安全C、电气基础问题:10. 敷设电力电缆必须按照(),根据电缆在桥、支架上的排列顺序进行。

BA、工作电压B、电缆断面图C、相序问题:11. 我国电缆产品的型号由几个()和阿拉伯数字组成。

AA、大写汉语拼音字母B、小写汉语拼音字母C、大写英文简写问题:12. 电力电缆按照电缆的电流()来选择的。

BA、电压等级B、载流量C、最小值问题:13. 干粉灭火器适用于()kv以下线路带电灭火。

AA、0.6B、10C、50问题:14. 人工急救胸外挤压法应以每分钟约()次的频率有节奏均匀的挤压,挤压与放松的时间相当。

AA、100B、80C、60问题:15. 额定电压为1000v及以上的设备,测量其绝缘电阻时应选用()v的摇表。
