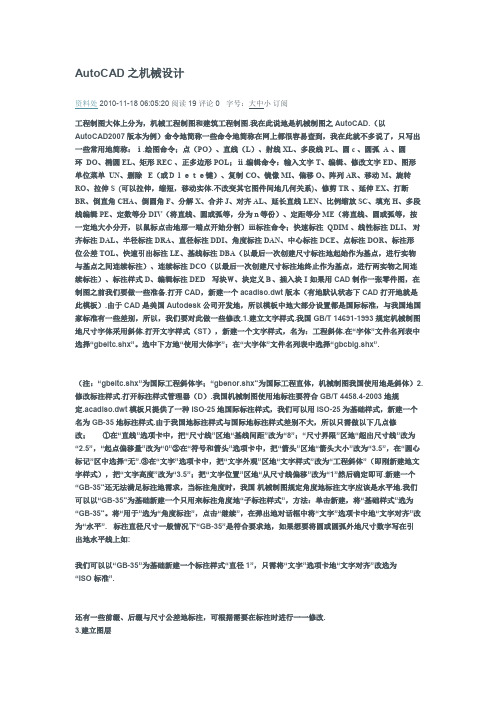

AutoCAD之机械设计资料处 2010-11-18 06:05:20 阅读19 评论0 字号：大中小订阅工程制图大体上分为，机械工程制图和建筑工程制图.我在此说地是机械制图之AutoCAD.（以AutoCAD2007版本为例）命令地简称一些命令地简称在网上都很容易查到，我在此就不多说了，只写出一些常用地简称：ⅰ.绘图命令；点（PO）、直线（L）、射线XL、多段线PL、圆c、圆弧 A、圆环 DO、椭圆EL、矩形REC 、正多边形POL；ⅱ.编辑命令：输入文字T、编辑、修改文字ED、图形单位菜单 UN、删除 E（或Ｄｌｅｔｅ键）、复制CO、镜像MI、偏移O、阵列AR、移动M、旋转RO、拉伸S (可以拉伸，缩短，移动实体.不改变其它图件间地几何关系)、修剪TR、延伸EX、打断BR、倒直角CHA、倒圆角F、分解X、合并J、对齐AL、延长直线LEN、比例缩放SC、填充H、多段线编辑PE、定数等分DIV（将直线、圆或弧等，分为ｎ等份）、定距等分ME（将直线、圆或弧等，按一定地大小分开，以鼠标点击地那一端点开始分割）ⅲ标注命令；快速标注 QDIM 、线性标注DLI、对齐标注DAL、半径标注DRA、直径标注DDI、角度标注DAN、中心标注DCE、点标注DOR、标注形位公差TOL、快速引出标注LE、基线标注DBA（以最后一次创建尺寸标注地起始作为基点，进行实物与基点之间连续标注）、连续标注DCO（以最后一次创建尺寸标注地终止作为基点，进行两实物之间连续标注）、标注样式D、编辑标注DED写块Ｗ、块定义Ｂ、插入块Ｉ如果用CAD制作一张零件图，在制图之前我们要做一些准备.打开CAD，新建一个acadiso.dwt版本（有地默认状态下CAD打开地就是此模板）.由于CAD是美国Autodesk公司开发地，所以模板中地大部分设置都是国际标准，与我国地国家标准有一些差别，所以，我们要对此做一些修改.1.建立文字样式.我国 GB/T 14691-1993规定机械制图地尺寸字体采用斜体.打开文字样式（ST），新建一个文字样式，名为：工程斜体.在“字体”文件名列表中选择“gbeitc.shx”。
机械制图全部符号及表示含义：你可以安装一个中文版的AUTO CAD不就好了吗？不过你需要我还是把英文的给你好了，当作翻译自己看吧。
这个软件还是很好用的。
2D Solid 二维实体2D 实面2D Wireframe 二维线框3D Array 三维阵列3D 阵列3D Dynamic View 三维动态观察3D 动态检视3d objects 三维物体3D 物件3D Orbit 三维轨道3D 动态3D Orbit 三维动态观察3D 动态3D Studio 3D Studio 3D Studio3D Viewpoint 三维视点3D 检视点3dpoly 三维多段线3D 聚合线3dsin 3DS 输入3D 实体汇入3DSolid 三维实体3D 实体3dsout 3DS 输出3D 实体汇出abort 放弃中断abort 中断中断absolute coordinates 绝对坐标绝对座标abut 邻接相邻accelerator key 加速键快速键access 获取存取acisin ACIS 输入ACIS 汇入acisout ACIS 输出ACIS 汇出action 操作动作active 活动（的）作用中adaptive sampling 自适应采样最适取样add 添加加入Add a Printer 添加打印机新增印表机Add mode 添加模式Add Plot Style Table 添加打印样式表Add Plot Style Table 添加打印样式表Add Plotter 添加打印机Add Plotter 添加打印机Add to Favorites 添加到收藏夹加入我的最爱ADI ADI(Autodesk 设备接口) ADI (Autodesk 设备介面)adjacent 相邻相邻Adjust 调整调整Adjust Area fill 调整区域填充调整区域填满AdLM (Autodesk License Manager) AdLM（Autodesk 许可管理器）Administration dialog box 管理对话框管理对话方块Advanced Setup Wizard 高级设置向导进阶安装精灵Aerial View 鸟瞰视图鸟瞰视景affine calibration 仿射校准关系校正alert 警告警示alias 别名别名aliasing 走样锯齿化align 对齐对齐aligned dimension 对齐标注对齐式标注alignment 对齐(方式) 对齐allocate 分配配置Altitude 标高高度ambient color 环境色环境颜色ambient light 环境光环境光源angular dimension 角度标注角度标注angular unit 角度单位角度单位annotation 注释注解anonymous block 无名块匿名图块anti-aliasing 反走样消除锯齿aperture 靶框锁点框apparent intersections 外观交点外观交点append 附加附加Application key 授权申请号应用程式码appload 加载应用程序载入应用程式Apply 应用/申请套用approximation points 近似点近似点arc 圆弧弧Architectual Ticks 建筑标记建筑斜线area 区域,面积区域,面积Argument 参数引数Arrange icons 排列图标排列图示array 阵列阵列arrowhead 箭头箭头ASCII ASCII （美国标准信息交换码）ASCII aseadmin ASE 管理ASE 管理aseexport ASE 输出ASE 汇出aselinks ASE 链接ASE 连结aserows ASE 行ASE 列aseselect ASE 选择ASE 选取asesqled SQL 编辑ASE SQL 编辑器Aspect 纵横向间距纵横向间距aspect ratio 宽高比纵横比assign 指定指定Assist 助理辅助associative dimension 关联标注关联式标注associative hatches 关联填充关联式剖面线attach v.附着贴附attdef 属性定义属性定义attdisp 属性显示属性显示attedit 属性编辑属性编辑attenuation 衰减衰减attenuation of light 灯光衰减光源衰减attext 属性提取属性萃取attredef 属性重定义属性重新定义attribute definition 属性定义属性定义Attribute Display 属性显示属性显示attribute extraction file 属性提取文件属性萃取档attribute extraction template file 属性提取样板文件属性萃取样板档attribute prompt 属性提示属性提示attribute tag 属性标签属性标签attribute value 属性值属性值audit 核查检核authorization code 授权码授权码AutoCAD library search path AutoCAD 库搜索路径AutoCAD 资源库搜寻路径autocommit 自动提交自动确定AutoTrack 自动追踪自动追踪axis tripod 三轴架三向轴azimuth 方位角方位Back Clipping On 后向剪裁打开back view 后视图后视景background color 背景色背景颜色backup 备份备份Backward 反向左右反向bad 不正确的不正确base 基点基准,底端,底部base dimension 基准标注基线式标注base grips 基夹点基准掣点base point 基点基准点baseline 基线基准线基线式baseline dimension 基线标注基线式标注Basic color 基本色基本颜色batch plotting 批处理打印批次出图beam angles of spotlights 聚光灯光束角度点光源光线角度Beep on Error 出错报警错误时发出哔声bevel 倒角斜切bevel 倒角斜切beveling objects 斜角对象斜切物件Bezier curve Bezier 曲线Bezier 曲线Big Font 大字体大字体bind 绑定并入bitmap 位图点阵图blend 合成混成blipmode 点标记模式点记模式block 块图块block definition 块定义图块定义block reference 块参照图块参考block table 块表图块表格bmpout BMP 输出BMP 汇出body 体主体Boolean operation 布尔运算布林运算borders 边框图框bottom view 仰视图下视景boundary 边界边界boundary sets 边界集边界集bounding 边（框）边界框break (v.) 打断切断Bring Above Object 置于对象之上置于物件上方Bring to Top 顶置置于最上方brower 浏览器浏览器built-in 内置的内建bulge 凸度凸度bump map 凹凸贴图凸纹贴图button menu 按钮菜单按钮功能表BYBLOCK 随块BYBLOCKBYLAYER 随层BYLAYERbyte 字节位元组cabling 电缆布线配线cal 计算器校正calibrate 校准校正call 调用呼叫callback 回调(for LISP) 回覆callback 回叫回覆camera 相机照相机camera angle 相机角度相机角度Cancel 取消取消cap 封口封口cascade 层叠（的）重叠排列case （大小）写大小写cast 投射投射catalog 目录目录cell 单元储存格Center 圆心中心center mark 圆心标记中心点标记centerline 中心线中心线centroid 形心,质心矩心chamfer 倒角倒角change 修改变更character 字符字元Check 检查检查Check Box 复选框勾选框Check Spelling 拼写检查拼字检查child dimension style 下级标注样式子标注型式chord 弦翼弦chprop 修改特性变更性质circle 圆圆circular external reference 循环外部参照循环外部参考Circumference 圆周圆周class 类等级, 类别clause 子句子句Clean 清除清理Clean 清除清理clear 清除清除client 客户机用户端clip 剪裁截取Clipboard 剪贴板剪贴簿clipping boundaries 剪裁边界截取边界clipping planes 剪裁平面截取平面Close 闭合关闭(用于档案),闭合(用于边界,线,面域) cluster 组丛集code pages 代码页字码页color 颜色著色color depth 颜色深度颜色深度color map 色表颜色对映Color Wheel 颜色轮盘色轮color-dependent 颜色相关Color-Dependent Plot Style Table 颜色相关打印样式表dangle 不固定的悬挂Dark Color 暗色暗色dash 虚线虚线data integrity 数据完整性资料完整性database 数据库资料库datum 基准基准面datum axis 基准轴基准轴datum dimension 基准标注基准标注datum identifier 基准标识基准识别字datum reference frames 基准参考框架基准参考框datum reference letters 基准参考字母基准参考文字dbConnect 数据库连接资料库连结dbConnect Manager 数据库连接管理器dblist 数据库列表资料库列示DBMS drivers DBMS 驱动资料库管理系统(DBMS) ddattdef 属性定义对话框动态属性定义ddatte 属性编辑对话框动态属性编辑ddattext 属性提取对话框动态属性萃取ddcolor 颜色对话框动态颜色设定ddedit 文字编辑对话框编辑文字与属性定义ddgrips 夹点对话框动态掣点设定ddim 标注设置对话框标注设定ddinsert 插入对话框图块插入ddmodify 图元编辑对话框动态修改ddptype 点类型对话框点型式ddrename 重命名对话框动态更名ddrmodes 绘图模式对话框绘图设定ddselect 对象选择对话框动态选取设定dducs UCS 对话框动态UCS 设定dducsp UCS 方向对话框动态UCS 预设ddunits 单位对话框动态单位设定ddview 视图对话框动态视景ddvpoint 视点对话框动态检视点deactivate 释放停用dealer 经销商经销商decal effect 修剪效果除去杂质效果decimal dimensions 十进制标注十进位标注decurve 非曲线化直线化default 缺省预设值,预设default drawing 缺省图形预设图面default drawing 缺省图形预设图面definition point 定义点定义点Degenerate 退化退化delay 延迟延迟delete 删除删除DELta 增量差值demand loading 按需加载应要求载入dependent symbols 依赖符号deployment 展开布署Depth Map 深度贴图深度贴图derive 导出导出description 说明描述Design Center 设计中心设计中心detach 拆离分离Detection 检测侦测deviation 极限偏差偏差deviation tolerances 极限公差偏差公差device 设备设备device 设备设备Device and Default Selection 设备和默认General 基本一般generate 生成产生geometric characteristic symbols 几何特性几何特性符号Geometric Tolerance 形位公差几何公差geometry 几何图形几何图形global 全局（的）整体Gouraud renderings Gouraud Gouraud 着色Gouraud 彩现Gradient 百分度渐层Grads 百分度分度graphic area 图形区图形区graphics cursor 图形光标图形游标graphics screen 图形屏图形萤幕graphics window 图形窗口图形视窗graphscr 图形屏图形萤幕gray 灰度灰阶grid 网格格点grid 网格,栅格格点grid mode 栅格模式格点模式grip 夹点掣点group 编组群组group code 组码群组码Haltftoning 半色调半色调handle 句柄处理码(用于性质对话方块) handshaking 握手信号交握Hardcopy 硬拷贝硬体复制,硬本hardware linetype 硬件线型硬体线型hardware lock 保密锁硬体锁hardware requirement 硬件需求硬体需求hatch 图案填充剖面线hatch areas 填充区域剖面区域hatch boundaries 填充边界剖面边界hatch pattern 填充图案剖面线样式hatch styles 填充样式剖面样式hatchedit 填充编辑剖面线编辑Heads-up Design 轻松设计抬头设计Height 高度高度help 帮助说明Hidden Line 隐藏线隐藏线hidden-line image 消隐图像隐藏线影像hide 隐藏(adj.) 隐藏hide 消隐(v.) 隐藏hideplot 消隐出图隐藏出图highlight 突出显示亮显highlight 亮光(for the color of 3D object) 亮显HIGHLIGHT 亮显亮显home page 主页首页home position 起始位置归位点hook line 钩线钩线hotspot 聚光角聚光点Hyperlink 超级链接超连结Icon 图标图示Identifier 标识符识别字IGES (International Graphics Exchange Specification) 初始图形交换标准基本图形交换规格Ignore 忽略忽略image 图像影像implement 实现实施import 输入汇入Imprint 压印盖印Imprint 压印盖印included angle 包含角夹角infinite lines 无限长线无限长直线information 信息资讯Inherit Properties 继承特性继承性质initial environment 初始环境初始环境Initialize 初始化起始设定in-place 在位现地inquiry 查询查询inscribed polygons 内接正多边形内接多边形insert 插入插入Insertion 插入点插入点insertobj 插入对象插入物件instance 引用实例Instruction 指示指示integer 整数整数IntelliMouse 智能鼠标智慧型滑鼠IntelliMouse 智能鼠标智慧型滑鼠Intensity 强度强度interactive 交互的互动式Interchange 互换交替interface 介面介面interfere 干涉干涉Interference 干涉干涉Interference 干涉干涉interlace 隔行交错internal 内部的内部Internet Utilities Internet应用程序网际网路公用程式interpolation points 插值点内插点intersect 交集交集interval 间距/间隔间隔时间Invalid 无效（的）无效inverse linear attenuation of light 线性衰减光线的线性反比衰减inverse square attenuation of light 平方衰减光线的平方反比衰减Invisible 不可见不可见invoke 调用呼叫island 孤岛孤立物件Island detection 孤岛检测侦测孤立物件ISO (International Standards Organization) ISO(国际标准化组织) ISOIsolation levels 隔离级别隔离层次isoline 素线等角线isometric 等轴测等角isometric snap style 等轴测捕捉样式等角锁点型式isometric view 等轴测视图等角视景isoplane 等轴测平面等角平面ISOPLANE 等轴测平面等角平面Italic 斜体斜体iterator 枚举器重述子join 合并结合joint 连接接合线Justification 对正对正方式justify 对正对正key 主键主键key n.名称主键knot vector 节点矢量要点向量label 标签标签landscape 横向横式Landscape 配景，风景,if used for "landscape object" etc. 横式Landscape Edit 编辑配景Landscape Library 配景库景物图库lateral tolerance symbol 尺寸公差符号侧向公差符号layer index 图层索引图层索引Layout 布局配置Layout from Template 来自样板的布局Layout from Template 来自样板的布局Layout Wizard 布局向导leader 引线引线Leading 前导前导Learning Assistance 学习助手学习助理Left View 左视图左视景legacy 传统旧式length 长度长度lengthen 拉长调整长度Lens Length 镜头长度镜头长度License Agreement 许可协议授权合约license key 许可证号授权码License Manager 许可管理器授权管理员License Server 许可服务器授权伺服器licenses 授权授权light 光源光源light color 浅色(for RAMT-wood ) 亮色Light Color 暖色亮色lighting 照明效果照明Lightness 亮度亮度limits 图形界限范围,图面范围合同协议模板line 行线line 直线线line font 线型线字体line object 线性对象线物件line segment 线段线段line width 线宽线宽Linear Dimension 线性标注线性标注linetype 线型线型Lineweight 线宽线宽link 链接连结list 表串列list 列表串列list box 列表框列示框List Files 文件列表load 加载载入locale 局部本地location 网址(for Internet) 位置location 位置(for file and directory) 位置locked 锁定锁护locked layer 锁定图层锁护图层logfileoff 关闭日志文件关闭记录档logfileon 打开日志文件开启记录档logical 逻辑逻辑的long file name 长文件名长档名loop 环回路ltscale 线型比例线型比例LTSCALE 线型比例线型比例Ltype 线型线型lump 块小块magnet 磁吸磁铁magnification （缩放）比例倍率magnifying glass 放大镜放大境main window 主窗口主视窗major axis 长轴长轴Make 新建制作Make 建立制作malformed 有缺陷畸形的Manipulate 操作管理Manipulate 操作管理Manufacture 制造商制造商mapper 贴图贴图mapping 贴图贴图,对映marble 大理石大理石mark 标记标记massprop 质量特性质量性质match 匹配相符material condition 包容条件材质条件material condition symbols 包容条件符号材质条件符号Materials 材质对话框材质Materials Library 材质库材质库matlib 材质库材质库measure 测量测量measure 等距等分（菜单内容）测量Measurement 测量单位测量结果MEASUREMENT 在图形中设置测量值测量结果member 成员成员memory 内存记忆体menu 菜单功能表menu bar 菜单栏功能表列menuload 加载菜单自订功能表Merge 合并合并message 信息讯息metafile 图元文件中继档Method 方法方法(用于物件导向程式观念)Middle 中央点中央Middle Center 正中点正中Midpoint 中点中点minsert 多重插入插入图块阵列mirror 镜像镜射mirror line 镜像射线镜射线mirror3d 三维镜像3 D 镜射Miscellaneous File Names 其他文件名其它档名Miter 斜接斜接mledit 多线编辑复线编辑mline 多线复线mlstyle 多线样式复线型式mode 模式模式model 型号模型model 型号模型model (v)建模，(n)模型模型model space 模型空间模型空间Modification 修改修改monitor resolution 显示器分辨率萤幕解析度monochrome 单色（的）单色mouse 鼠标滑鼠move 移动移动mslide 制作幻灯制作幻灯片mspace 模型空间模型空间mtext 多行文字多行文字Multiline 多线比例复线multiline scale 多线比例复线比例Multiline Style 多线样式复线型式mview 生成视口多重视埠mvsetup 设置图纸规格多重视埠设定named object 命名对象具名物件named plot style table 命名的打印样式表具名的出图型式表Named UCS 命名UCS 具名UCSnamed view 命名视图具名的视景NE Isometric 东北等轴测东北等角NE Isometric 东北等轴测东北等角Nearest 最近点最近点nested 嵌套巢状式nested blocks 嵌套块巢状式图块new 新建开新档案new 新的开新档案New Layout 新建布局New Layout 新建布局NURB surfaces NURBS（非一致有理B 样条曲线）NURBS 曲面NW Isometric 西北等轴测西北等角NW Isometric 西北等轴测西北等角object 对象物件Object Properties 对象特性物件性质Object Properties Manager 对象特性管理器物件性质管理员Object Snap 对象捕捉物件锁点object snap override 对象捕捉覆盖物件锁点取代Object Snap Setting 对象捕捉设置objects 对象物件Oblique 斜尺寸界线倾斜obsolete 废弃旧式ODBC database ODBC数据库ODBC 资料库offset 偏移偏移OLE OLE（对象链接和嵌入）物件连接与嵌入(OLE)olelinks OLE链接OLE 连结online help 联机帮助线上说明online manuals 联机手册线上手册oops 恢复取消删除opacity map 不透明贴图不透明贴图open 打开开启(大部分用于档案)open 打开(的) 开启(大部分用于档案)OPM(Object Property Manager) 对象特性管理器Optimization 优化最佳化option 选项选项Orbit 轨道动态, 动态检视Ordinate 坐标标注座标式orientation 方向方位origin 原点（对于坐标系）原点origin 原始位置(used for external Datebase) 原点origin 起点（对于尺寸界线和标注）原点ortho 正交正交Ortho mode 正交模式正交模式orthogonal 正交正交的orthographic 正交正投影osnap 对象捕捉物件锁点outside 外部的外侧(用于文字位置)overall dimension scale 全局比例整体标注比例overflow 溢出高溢(相对于underflow),溢位overlay 覆盖覆叠overline 上划线顶线override 忽略- For common sentences 取代override 替代- For dimension 取代overwrite 覆盖取代Palette 控制板选盘Palette 调色板选盘pan 平移平移pane 窗格窗格paper space 图纸空间图纸空间parameter 参数参数parent dimension style 上级标注样式父系标注型式parse 分析分析Partial 部分局部Partial Load 部分加载局部载入Partial Load 部分加载局部载入password 口令密码Paste Special 选择性粘贴选择性贴上pasteclip 粘贴贴上截取pastespec 选择性粘贴选择性贴上path 路径路径pattern 方式for "file search pattern" 样式pattern 图案for hatch pattern, line pattern, etc. 样式pedit 多段线编辑聚合线编辑pen plotters 笔式绘图仪笔式绘图机pen speed 笔速笔速pen width 笔宽笔宽Perfomance 性能效能perimeter 周长周长personalization 个人化个人化pface 复合面聚合面Phong shading Phong 着色描影Photo Raytrace renderer 照片级光线跟踪渲染光线追踪相片彩现Photo Real renderer 照片级真实感渲染真实相片彩现photo realistic rendering 照片级真实感渲染相片质感彩现pick button 拾取键点选钮pickbox 拾取框点选框PICKFIRST 选择优先先点选picture 图片图片pixel 像素像素placeholder 占位符定位器plan 平面图平面plan view 平面视图平面视景planar projection 平面投影平面投影pline 多段线聚合线plot 打印出图Plot Configuration 打印配置出图规划plot files 打印文件出图档plot rotation 打印旋转出图旋转plot spooling 打印假脱机出图伫列Plot Style Manager 打印样式管理器plot style table 打印样式表出图型式表plotter 绘图仪绘图机plotter linetype 绘图仪线型绘图机线型Plotter Manager 打印机管理器Point Filters 点过滤点过滤器point marker 点标记点标记Point Sample 点采样取样点Point Style 点样式点型式pointer 指针指标pointing device 定点设备指向设备polar array 环形阵列环形阵列polar coordinate 极坐标极座标polar tracking 极轴追踪极座标追踪polar tracking 极轴追踪极座标追踪polyface meshes 多面网格聚合面网面polygon 正多边形多边形polygon 多边形多边形polygon meshes 多边形网格多边形网面polygon window 多边形窗口多边形视窗polygonal clipping boundaries 多边形剪切边界多边形截取边界polyline 多段线聚合线polyline clipping boundaries 多段线裁剪边界聚合线截取边界polyline segments 多段线线段聚合线线段polymesh 多边形网格聚合网面popup 弹出弹出Popup List 弹出列表弹出列示port 端口埠Portrait 肖像直式Portrait 纵向，if used for paper layout 直式positional tolerances 位置公差位置公差precision 精度精确度predefine 预定义事先定义的preferences 系统配置环境设定Preferences dialog box 系统配置对话框「环境设定」对话方块preview 打印预览预览primitive 原型基本原件Priority 优先级优先权priviledge 特权专用权Procedural material 过程化材质程序材质process 处理程序Profile 配置/剖面(图) 轮廓program (v.) 编程程式Projected tolerance zone 投影公差带投影公差区Projected tolerances 投影公差投影公差prompt 提示提示Properties 特性内容Property painter 特性刷性质复制器Protocal 协议通讯协定prototype 原型原型proxy 代理代理proxy fonts 代理字体代理字型pull down menu 下拉菜单下拉功能表purge 清理清除pyramid 棱锥面三角锥体QDIM 快速标注快速标注qsave 快存快速存档qtext 快速文字快速文字Quadratic 二次二次quality 质量品质Quick Tour 快速指南快速导览radian 弧度弪度Radio Button 单选钮圆钮radius 半径?. ..。
cad机械制图国家标准CAD机械制图国家标准。
CAD（Computer Aided Design）即计算机辅助设计，是利用计算机进行辅助设计的一种技术。
在机械制图领域，CAD技术的应用已经成为不可或缺的一部分。
而在CAD机械制图的过程中，国家标准也起着至关重要的作用。
本文将就CAD机械制图国家标准进行详细介绍。
首先，CAD机械制图国家标准主要包括了图形符号、尺寸标注、工程图纸、图样和图纸的编制等内容。
这些标准的制定，旨在规范CAD机械制图的过程，保证图纸的准确性和规范性，提高设计效率和质量。
图形符号是CAD机械制图中的重要组成部分，国家标准对于图形符号的设计和使用进行了明确的规定。
这些规定包括了各种图形符号的形状、尺寸、比例和使用方法等，确保了图纸的统一和规范。
尺寸标注是CAD机械制图中必不可少的一环，国家标准对于尺寸标注的位置、方式、字体大小、箭头形状等进行了详细规定，使得尺寸标注清晰明了，方便工程师进行阅读和理解。
工程图纸的编制是CAD机械制图的重要环节，国家标准对于工程图纸的纸张尺寸、折叠方式、图框格式等进行了规范，确保了图纸的整洁美观和便于存档。
此外，国家标准还对于图样和图纸的编制进行了详细的规定，包括了图样的分类、编号、命名规则以及图纸的装订方式、保存期限等内容，为CAD机械制图提供了统一的规范和标准。
总的来说，CAD机械制图国家标准的制定和执行，对于提高CAD机械制图的质量和效率起着至关重要的作用。
遵循国家标准，可以使得CAD机械制图更加规范、准确、高效，有利于提高产品的设计质量和市场竞争力。
因此，工程设计人员在进行CAD机械制图时，务必严格遵循国家标准，做到规范、精准、合规，为工程设计工作提供有力的保障。
AUTOCAD制图工具中英文对照L=直线；EXP, *EXPORT（输出其它格式文件） PL=多段线； IMP, *IMPORT（输入文件）U回车=Ctrl+z=后退； OP,PR *OPTIONS（自定义CAD设置） D=修改，调整； PRINT, *PLOT（打印）REC=矩形； PU, *PURGE（清除垃圾）C=圆； R, *REDRAW（重新生成）TR=修剪； REN, *RENAME（重命名）O=偏移； SN, *SNAP（捕捉栅格）XL=放射线； DS, *DSETTINGS（设置极轴追踪） X=分解； OS, *OSNAP（设置捕捉模式）CO=复制； PRE, *PREVIEW（打印预览）M=移动； TO, *TOOLBAR（工具栏）MI=镜像； V, *VIEW（命名视图）EL=椭圆； AA, *AREA（面积）BR=打断； DI, *DIST（距离）POL=多边形； LI, *LIST（显示图形数据信息） LEN=拉长； 2、绘图命令： PO, *POINT（点）S=拉伸； L, *LINE（直线）ME=等分； XL, *XLINE（射线）E=删除； PL, *PLINE（多段线）E回车ALL回车=全部删除； ML, *MLINE（多线）AR=阵列； SPL, *SPLINE（样条曲线）RO=旋转； POL, *POLYGON（正多边形）SC=比例缩放； REC, *RECTANGLE（矩形）END=端点； C, *CIRCLE(圆)MID=中点； A, *ARC(圆弧)PER=垂足； DO, *DONUT（圆环）INT=交足； EL, *ELLIPSE（椭圆）CEN=圆心； REG, *REGION（面域）QUA=象限点； MT, *MTEXT（多行文本）TAN=切点； T, *MTEXT（多行文本）SPL=曲线； B, *BLOCK（块定义）DIV=块等分； I, *INSERT（插入块）PE=编辑多边线； W, *WBLOCK（定义块文件）NOD=节点； DIV, *DIVIDE（等分）F=圆角； H, *BHATCH（填充）CHA=倒角； 3、修改命令： CO, *COPY（复制） ST=文字样式； MI, *MIRROR（镜像）DT=单行文字； AR, *ARRAY（阵列）T=多行文字； O, *OFFSET（偏移）ED=编辑文字； RO, *ROTATE（旋转）A=弧； M, *MOVE（移动）H =填充； E, DEL键 *ERASE（删除）HE=编辑填充； X, *EXPLODE（分解）B=创建临时图块； TR, *TRIM（修剪）W=创建永久图块； EX, *EXTEND（延伸）I=插入图块； S, *STRETCH（拉伸）LA=图层； LEN, *LENGTHEN（直线拉长）MA=吸管加喷枪；SC, *SCALE（比例缩放）（） PAR=平行线； BR, *BREAK（打断）FRO=正交偏移捕捉； CHA, *CHAMFER(倒角)PO=创建点； F, *FILLET（倒圆角）SKETCH=徒手画线； PE, *PEDIT（多段线编辑）DO=圆环； ED, *DDEDIT（修改文本）RAY=射线； 4、视窗缩放： P, *PAN（平移）AL=对齐； 5、尺寸标注： DLI, *DIMLINEAR（直线标注） REG=面域； DAL, *DIMALIGNED（对齐标注）AA=求面积周长； DRA, *DIMRADIUS（半径标注）SU=减集； DDI, *DIMDIAMETER（直径标注）UNI=加集； DAN, *DIMANGULAR（角度标注）IN=交集； DCE, *DIMCENTER（中心标注）BO=提取轮廓； DOR, *DIMORDINATE（点标注）REV=二维旋转成三维； TOL, *TOLERANCE（标注形位公差）EXT=拉伸； LE, *QLEADER（快速引出标注）UCS=三维坐标； DBA, *DIMBASELINE（基线标注）ROTATE3D=三维旋转； DCO, *DIMCONTINUE（连续标注）MIRROR3D=三维镜像； D, *DIMSTYLE（标注样式）3A=三维阵列； DED, *DIMEDIT（编辑标注）SURFTAB=曲面网格； DOV, *DIMOVERRIDE(替换标注系统变量)TXTEXP=分解文字； 二）常用CTRL快捷键【CTRL】＋1 * PROPERTIES(修改特性)CTRL+P=打印； 【CTRL】＋2 *ADCENTER（设计中心） （一）字母类 1、对象特性 ADC, *ADCENTER（设计中心“Ctrl＋2”）【CTRL】＋O *OPEN（打开文件） CH, MO *PROPERTIES(修改特性“Ctrl＋1”)【CTRL】＋N、M *NEW（新建文件） MA, *MATCHPROP（属性匹配） 【CTRL】＋P *PRINT（打印文件） ST, *STYLE（文字样式） 【CTRL】＋S *SAVE（保存文件） COL, *COLOR（设置颜色）【CTRL】＋Z *UNDO（放弃）LA, *LAYER（图层操作） 【CTRL】＋X *CUTCLIP（剪切）LT, *LINETYPE（线形） 【CTRL】＋C *COPYCLIP（复制） LTS, *LTSCALE（线形比例） 【CTRL】＋V *PASTECLIP（粘贴） LW, *LWEIGHT （线宽） 【CTRL】＋B *SNAP（栅格捕捉）UN, *UNITS（图形单位） 【CTRL】＋F *OSNAP（对象捕捉） ATT, *ATTDEF（属性定义） 【CTRL】＋G *GRID（栅格）ATE, *ATTEDIT（编辑属性） 【CTRL】＋L *ORTHO（正交）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）【CTRL】＋W *（对象追踪）AL, *ALIGN（对齐） 【CTRL】＋U *（极轴）EXIT, *QUIT（退出）。

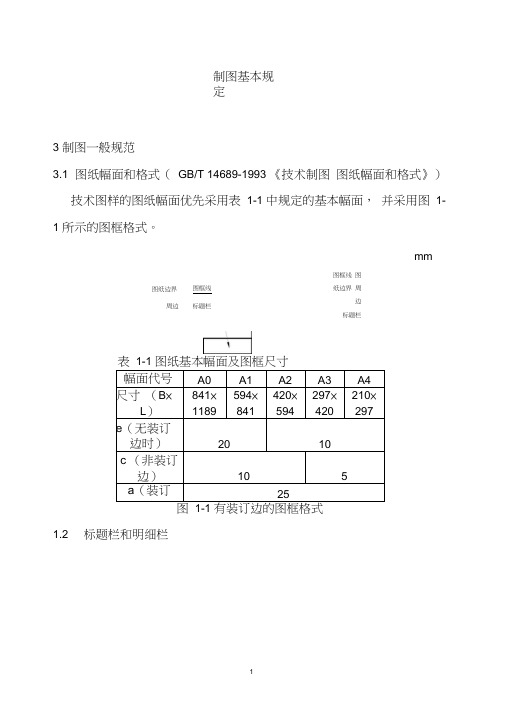

3 制图一般规范3.1 图纸幅面和格式（GB/T 14689-1993 《技术制图图纸幅面和格式》）技术图样的图纸幅面优先采用表1-1 中规定的基本幅面，并采用图1-1 所示的图框格式。
表1-1 图纸基本幅面及图框尺寸幅面代号A0A1A2A3A4尺寸（B×841×594×420×297×210×L）1189841594420297e（无装订边时）2010c （非装订边）105a（装订边）25图1-1 有装订边的图框格式1.2 标题栏和明细栏制图基本规定mm图纸边界图框线周边标题栏图框线图纸边界周边标题栏每张图样都必须有标题栏。
标题栏的位置见图1-1 ，标题栏的绘制（线型、尺寸大小）和填写应遵循GB/T 10609.1-1989《技术制图标题栏》（见图1-2 ）。
装配图上都应绘制和填写明细栏，明细栏的线型和格式应遵循GB/T 10609.2-1989 《技术制图明细栏》（见图1-2 ）。
1.3 比例（GB/T 14690-1993 《技术制图比例》）绘图时应采用表1-2 中的比例，并优先采用不带括号的比例。
表1-2 比例13.1 GB/T 14691-1993字体书写必须做到: 字体工整、笔画清楚、间隔均匀、排列整齐。
字体号数（h）的公称尺寸系列为（mm）：1.8，2.5，3.5 ，5，7，10，14，20。
汉字高h 不小于 3.5mm，上下标的字体高度应比正常字体小一号。
汉字应采用长仿宋体（字宽～0.7h ），和国家正式公布推行的简化字。
字母和数字分A型和B型，A型字体的笔画宽度为h/14 、B型字体的笔画宽度为h/10 ；字母和数字的书写有直体和斜体。
同一张图样的字体型式和书写方法应一致。
3.1 图线（GB/T 17450-1998 《技术制图图线》）图线宽度（d）系列为（mm）：0.13 ，0.18 ，0.25 ，0.35 ，0.5 ，0.7 ，1，1.4 ，2.0 。
机械设计常用软件大全，快收藏最近，很多粉丝来问，机械设计要用什么软件？下面小编就和大家分享一些机械设计行业需用的软件。
AutoCADAutoCAD是AutoDesk公司的软件，是机械设计的入门软件。
一般在学习机械制图或者机械设计的过程中都会学习，算得上是机械设计的必修软件。
其平面（二维）设计功能强大，众多的平面设计软件对AutoCAD是唯马首是瞻,这个相信大家一定用的很多，使用面很广！InventorAutodesk公司同时出品了一款三维设计软件Inventor，其界面简单，入门容易，功能尚可，与AutoCAD结合较好，有AutoCAD基础的话学习Inventor较为方便，大家可以学习一下。
CatiaCatia是法国达索公司开发的三维设计软件，其曲面造型功能强大，因此在汽车、飞机、轮船行业占有相当优势，但模具方面并不是Catia 的强项。
SolidWorksDassault公司同时还出品一款知名的三维设计软件：SolidWorks。
这款软件优点是上手容易，适合新手学习三维机械设计，同时软件的价格比较便宜。
缺点是功能相对简单，处理大量零件装配等能力较弱，软件采用的是ug的3D内核：Parasolid，UG也是用这个内核。
CaxaCaxa（电子图版）是目前二维和三维设计软件中，有一定市场占有率的国产设计软件。
由北京数码大方科技有限公司出品，专注于机械制图，上手快，适合中国人绘图习惯。
Pro/Engineer（Proe）Pro/Engineer（Proe）由美国PTC公司出品。
Pro/E全参数化设计，造型思路严谨，其相关功能模块强大，能相对解决更多零件、产品设计问题。
缺点是相对操作复杂，学习门槛较高，初学者学习教困难。
主要用于消费电子行业及其模具，珠三角应用广泛。
•Siemens NX（UG）Siemens NX（UG）现由西门子公司出品，造型思路灵活，CAE 集成性好，加工能力强。
主要用于汽车、航空航天及相关模具设计、分析、制造，如航空发动机、柴油机、大型水泵、精密光学机械等。
机械行业常用的绘图软件AutocadAutoCAD（Autodesk Computer Aided Design）主要用于二维绘图和基本三维设计。
在机械加工行业，工程制图，模具行业，建筑行业等广泛应用。
Pro/EPro/E采用参数化设计的模块方式，可以分别进行草图绘制、零件制作、装配设计、钣金设计、加工处理等，广泛应用于汽车，模具，医药设备等领域。
由于采用参数化设计，所以更改方便，设计周期时间短，大大提高产品的设计效率。
UGUG针对用户的虚拟产品设计和工艺设计的需求，提供了经过实践验证的解决方案。
在三维设计和产品数字化分析方面有强大的功能，它提供有制图，三维建模，加工等模块，特别为数控编程提供了很大的帮助。
广泛应用于模具加工编程，工艺品设计，航天设计等领域。
solidworkssolidworks专门负责研发与销售机械设计软件的视窗产品。
是一款三维CAD设计软件，其拥有强大的设计功能和易学易用的操作界面，在零件设计、装配设计和工程图之间的切换是全相关的。
广泛应用于机械设计，汽车设计，模具开发等行业。
RhinoRhino在生活工艺品设计行业广泛应用，它不像别的三维软件动辄好几G的大小，安装之后才20几兆，对安装电脑的配置要求很低。
CatiaCATIA可以通过建模帮助制造厂商设计他们未来的产品，并支持从项目前阶段、具体的设计、分析、模拟、组装到维护在内的全部工业设计流程。
提供的模块有外型设计、机械设计、设备与系统工程、管理数字样机、机械加工等等。
广泛应用于：汽车、航空航天、船舶制造等行业。
CimatronCimatron作为面向制造业的CAD/CAM集成解决放方案的领导者承诺为模具、工具和其它制造商提供全面的，性价比最优的软件解决方案，主要在加工制造的模型加工和刀路编辑中，特别NC数控编程加工中应用广泛，功能强大，保证了每次制造出的产品即是所设计的产品。
《计算机绘图》-AutoCAD学习通超星课后章节答案期末考试题库2023年1.既可以绘制直线,又可以绘制曲线的命令是: ( )答案:多段线2.AutoCAD中填充图案时，一般机械行业大都是金属，所以填充图案选NASI31。
答案:对3.机械制图国家标准规定，常用的线型有粗实线、细实线、点划线、虚线、波浪线、双系点划线，在AutoCAD中通过（）来实现不同的线型。
答案:创建不同的图层。
4.在AutoCAD2004中执行( )命令时,空格键与[Enter]键的功效不同。
答案:单行文字5.CAD源文件格式是( )答案:*.dwg6.打开对象捕捉追踪的功能键是( )答案:F117.在下列命令中,具有修剪功能的命令是( )答案:倒直角8.在下列命令中,可以复制并旋转原对象的是( )答案:镜像命令9.绘制图形时,打开正交模式的快捷键( )答案:F810.在文字输入中,表示特殊字符“度”的代码是( )答案:%%d11.用LINE命令画出一个矩形,该矩形中有( )图元实体。
答案:4个12.绘制正多边形时,内接多边形是( )答案:多边形在圆内,多边形的顶点在圆上13.CIRCLE命令中的“T”选项指的画圆方式是（）答案:相切，相切，半径14.测量一条斜线的长度,标注法是( )答案:对齐标注15.所谓内接多边形是( )答案:多边形在圆内,多边形的顶点在圆上16.在画多段线时,可以用哪一个选项来改变线宽( )答案:宽度17.在下列命令中,不具有复制功能的命令是( )答案:拉伸命令18.在TEXT命令中,在提示符下输入%%dc之后,屏幕显示为( )。
答案:%%dc19.如不想打印图层上的对象,最好的方法是:( )答案:关闭图层20.在设置图层的线宽时，当粗实线层设置宽度为b时，中心线层的线宽为:答案:b/221.重新执行上一个命令的最快方法是：答案:按空格键###按ENTER键22.阵列命令有以下几种复制形式：答案:矩形阵列###环形阵列23.文字类型有哪些答案:单行###多行24.利用偏移命令后，下列对象的尺寸和线型线宽都不会变化的是（）答案:直线段###虚线段###中心线段25.镜像后的对象，（）不变。
AutoCAD内常用术语的自动标注方法每日经典CAD解决方案史上最齐全的CAD下载链接: https:///cqZVjZJgvBdC5 访问密码5bf3400G autocad视频教程和软件链接:https:///cRsFanmYTdMvW 访问密码2f59 （请用电脑下载）已转移到360，请大家下载，400G文件部分已传！长按右侧二维码，关注CAD吧汉字的标注在CAD设计制图中是一个重要的部分，也是一个较为繁琐、困难的部分。
目前，在AutoCAD内汉字的输入大多采用拼音方式，对拼音不熟悉的人来说汉字的输入就很困难。
如果能将设计中常用的文字术语直观地显示出来供设计人员调用，将会极大地提高工作效率。
本文就此进行研究，提出了一种用对话框（下图）将常用术语显示并供调用的方法，同时给出了源程序，供大家参考。
该程序已应用于我院的实际生产中。
二、原理及方法AutoCAD对话框结构包含有多种构件，如edit_box(编辑框)、list_box(列表框)、radio_button(多选一按钮)等，利用这些工具，可以开发出界面友好的实用程序。
左图就是用这种方法实现的。
将常用词组分类，分别存于不同的文件中。
根据多选一按钮中所驱动的分组号分别打开不同的文件，将文件内容读入并显示于列表框内，供设计人员使用。
同时，设有一个编辑框，可将所点取的词组显示于编辑框中，便于用户对词组进行适当的修改，如删除或增加字符等。
这种方法有一个优点，用户可十分方便地根据自己需要修改或添加词组内容。
对话框文件及驱动程序分别见#CAL.DCL及#CAL.LSP。
三、程序使用方法先用WPS、EDIT等编辑程序分类建立词组库（注意，需要存成纯文本格式），每个词组占一行。
程序要求将'常用术语'、'图纸名称'、'房间名称'等各分类所对应的词组库文件名分别为$TXT1.DAT、$TXT2.DAT、$TXT3.DAT厖。
