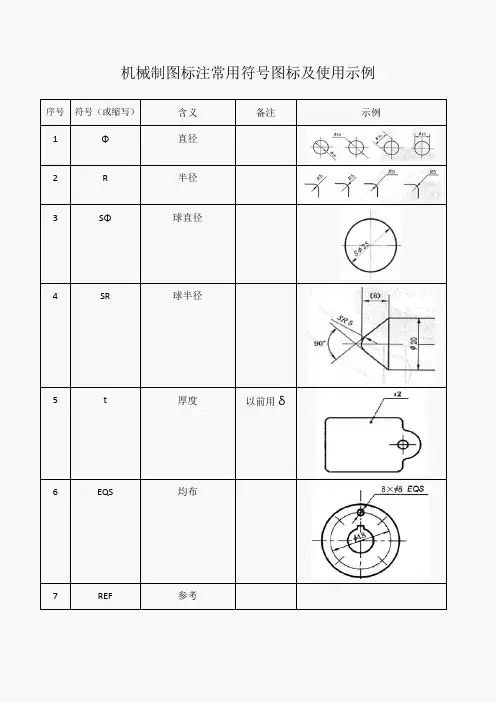

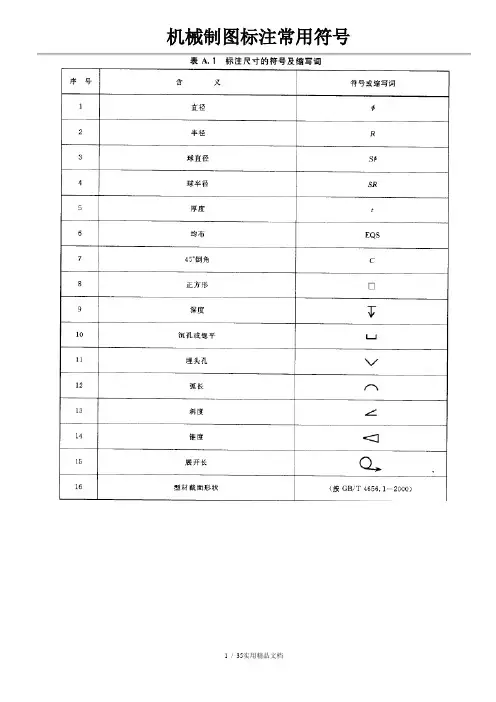

机械制图标注常用符号图标及使用示例序号符号(或缩写)含义备注示例1Φ直径
2R半径
3SΦ球直径
4SR球半径
5t厚度以前用δ
6EQS均布
7REF参考
8C45°倒角
9CR控制半径
10 正方形
10深度
11沉孔或锪平锪平不必标注
深度,锪平为准12埋头孔
13弧长
14斜度
15锥度
16展开长
17直线度无基准
18平面度无基准
19圆度无基准20圆柱度无基准21线轮廓度有或无基准
22面轮廓度有或无基准
23平行度有基准24垂直度有基准
倾斜度有基准26位置度有或无基准
27同轴(同心)度有基准
28对称度有基准29圆跳动有基准30全跳动有基准
31被测要素的标注(直接)
32被测要素的标注(用字
母)
33基准要素的标注34基准目标的标注35理论正确尺寸
参考尺寸
36包容要求
37最大实体要求38最小实体要求39可逆要求
40延伸公差带41自由状态(非刚性零
件)条件
42无论特征大小如何43相切基准面
44统计公差
45平移
46不相等排列的轮廓46全周(轮廓)
47介于两点间
尺寸源
APA
48表面结构(允许任何工
艺)
49表面结构(去除材料)MRR
50表面结构(不去除材
NMR
料)
注:以上文件整理而来,方便大家使用查询,不全之处大家可以补充,其中图片来源于网络,若有侵权,请告知。
机械制图图样表示法1. 引言机械制图是机械工程中非常重要的一环,是进行机械设计、制造和加工的基础。
在机械制图过程中,图样表示是一种重要的交流工具,能够准确传达设计意图,并作为制造和加工的参考。
本文将介绍机械制图中常用的图样表示法,包括常见的线型、符号和尺寸标注等内容,并对其应用进行说明。
2. 图样表示基础图样表示是通过在纸上或计算机屏幕上绘制线条、符号和文字等元素来表达设计意图的过程。
在机械制图中,常用的线型有实线、虚线、点线和粗实线等,用于表示不同的物体或特征。
符号在机械制图中起到标记的作用,用于表示特定的物理或功能性元素。
常见的符号包括圆、长方形、箭头等,用于表示轴、孔、切割和焊接等。
尺寸标注是机械制图中非常重要的环节,用于规定零件的几何尺寸。
尺寸标注通常使用箭头和数字表示,以标明零件各个方向的尺寸。
3. 常见图样表示法3.1 线型在机械制图中,常用的线型有实线、虚线、点线和粗实线等。
实线用于表示实体物体或实际物理特征,虚线用于表示隐藏或不可见的物体或特征,点线用于表示给定的尺寸或长度,粗实线用于表示切割或焊接等特殊情况。
以下是常见线型的示例:•实线: 实线用于表示实际物体和特征。
例如,机床的外形通常用实线表示。
•虚线: 虚线用于表示隐藏或不可见的物体或特征。
例如,在机械装配图中,虚线用于表示零件之间的连接。
•点线: 点线用于表示给定的尺寸或长度。
例如,在零件图中,点线用于表示孔的直径或长度。
•粗实线: 粗实线用于表示切割或焊接等特殊情况。
例如,在焊接装配图中,粗实线用于表示焊接的地方。
3.2 符号在机械制图中,符号用于标记特定的物理或功能性元素。
不同的符号代表着不同的物体或特征。
以下是一些常见的机械制图符号示例:•圆: 圆通常用于代表轴的位置或孔的位置。
例如,在轴的图样中,一个圆代表轴的截面。
•长方形: 长方形通常用于代表零件的外形。
例如,在零件图样中,一个长方形代表零件的轮廓。
•箭头: 箭头通常用于表示方向。
机械制图常用形位公差符号表示方法一、形位公差零件加工时,不仅会产生尺寸误差,还会产生形状和位置误差。
零件表面的实际形状对其理想形状所允许的变动量,称为形状误差。
零件表面的实际位置对其理想位置所允许的变动量,称为位置误差。
形状和位置公差简称形位公差。
二、形位公差符号标注符号直线度(-)——是限制实际直线对理想直线直与不直的一项指标。
平面度——符号为一平行四边形,是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
圆度(○)——是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面(包括圆锥面、球面)的零件,在一正截面(与轴线垂直的面)内的圆形轮廓要求。
圆柱度(/○/)——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差,如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度(⌒)——是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
面轮廓度——符号是用一短线将线轮廓度的符号下面封闭,是限制实际曲面对理想曲面变动量的一项指标。
它是对曲面的形状精度要求。
定向公差——关联实际要素对基准在方向上允许的变动全量。
定向公差包括平行度、垂直度、倾斜度。
平行度(‖)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离0°的要求,即要求被测要素对基准等距。
垂直度(⊥)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离90°的要求,即要求被测要素对基准成90°。
倾斜度(∠)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离某一给定角度(0°~90°)的程度,即要求被测要素对基准成一定角度(除90°外)。
定位公差——关联实际要素对基准在位置上允许的变动全量。
定位公差包括同轴度、对称度和位置度。

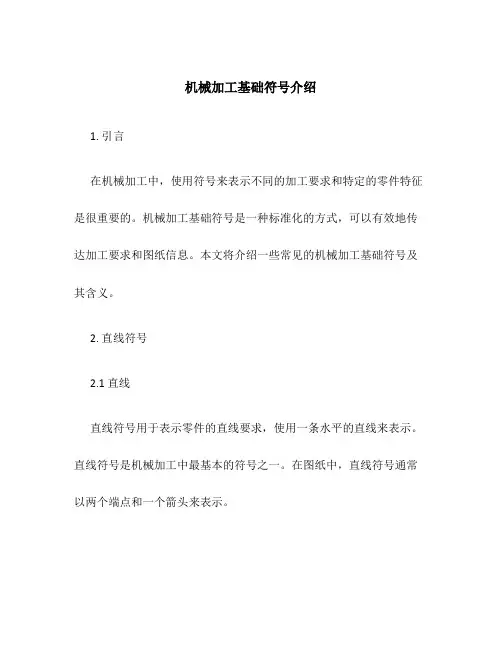

机械加工基础符号介绍1. 引言在机械加工中,使用符号来表示不同的加工要求和特定的零件特征是很重要的。
机械加工基础符号是一种标准化的方式,可以有效地传达加工要求和图纸信息。
本文将介绍一些常见的机械加工基础符号及其含义。
2. 直线符号2.1 直线直线符号用于表示零件的直线要求,使用一条水平的直线来表示。
直线符号是机械加工中最基本的符号之一。
在图纸中,直线符号通常以两个端点和一个箭头来表示。
2.2 平面直线平面直线符号用于表示零件平面的直线要求。
与直线符号类似,平面直线符号也以两个端点和一个箭头来表示,但在符号上方会有一个平面的图形,表示该直线存在于某个特定的平面上。
2.3 斜线斜线符号用于表示零件上的斜线要求。
斜线符号与直线符号类似,但箭头倾斜,形成一条斜线。
斜线可以表示零件上的特定角度,通过斜线的倾斜角度可以准确描述斜线的要求。
3. 圆形符号3.1 圆圆符号用于表示零件上的圆要求。
圆符号由一个圆弧和一个箭头组成。
圆符号可以精确描述圆的位置和半径,并指示圆弧的方向。
圆柱体符号用于表示零件上的圆柱体要求。
圆柱体符号由一个圆弧和一个平面组成。
圆弧表示圆柱体的轮廓,平面表示圆柱体的截面位置。
3.3 线心线心符号用于表示零件上的线心要求。
线心符号由一个自由转动的圆弧和一个箭头组成。
线心符号可以精确描述轴线的位置和方向。
4. 表面符号4.1 平面度平面度符号用于表示零件上平面度的要求。
平面度符号由一个平面和一个箭头组成。
平面度表示零件表面与参考平面之间的平行度。
圆度符号用于表示零件上圆度的要求。
圆度符号由一个圆和一个箭头组成。
圆度表示零件轮廓与真实圆的偏差。
4.3 光洁度光洁度符号用于表示零件表面的光洁度要求。
光洁度符号由一个平面和一组波浪线组成。
波浪线的数量和形状表示光洁度的要求。
5. 总结机械加工基础符号是很重要的,它们可以有效地传达加工要求和图纸信息。
在本文中,我们介绍了一些常见的机械加工基础符号,包括直线符号、圆形符号和表面符号。
机械制图符号引言机械制图是工程设计中最重要的一环,它提供了一种图形化的方式来描述物体的形状、尺寸、位置以及相互关系。
机械制图所使用的符号是一种约定俗成的标准,可以帮助工程师们在交流和理解设计意图时更加准确和高效。
本文将介绍一些常见的机械制图符号,并提供相关的解释和示例。
1. 尺寸符号尺寸符号用于表示物体的长度、宽度、高度等尺寸。
常见的尺寸符号有:•直线:表示长度的直线通常带有箭头,箭头指向被测量的距离。
•垂直符号:用于表示垂直的距离,通常是两条平行的线段,上面带有箭头。
•平行符号:用于表示两条平行线段之间的距离,通常是一对短线段,中间带有双箭头。
示例:直线尺寸:3.5cm -->垂直符号:⊥(垂直符号) 2.0cm -->平行符号:|| 5.0cm ||2. 连接符号连接符号用于表示物体之间的连接方式,常见的连接符号有:•键连接符号:用于表示通过键连接的两个部分,通常由一对平行线段和连字符组成。
•螺钉连接符号:用于表示通过螺钉连接的两个部分,通常由一对对角线和螺钉头组成。
•焊接符号:用于表示通过焊接连接的两个部分,通常是两根斜线和一个圆形符号。
示例:键连接符号:|---| --> |---|螺钉连接符号:/\\ --> /\\焊接符号:// --> //3. 表面符号表面符号用于表示物体上的特殊表面、纹理或处理方式,常见的表面符号有:•平面符号:用于表示表面平滑、无特殊处理的情况,通常由一条直线和两个箭头组成。
•沉头符号:用于表示物体上的沉头螺孔,通常是一个圆或方形的图案。
•螺纹符号:用于表示物体上的螺纹结构,通常是一条连续的曲线。
示例:平面符号:--->沉头符号:○螺纹符号:~~~~~~4. 图案符号图案符号用于表示物体的材料、纹理或图案,常见的图案符号有:•砂纸符号:用于表示物体的表面为砂纸磨砂处理,通常是一组斜线。
•钢材符号:用于表示物体的材料为钢材,通常是一组平行的直线。

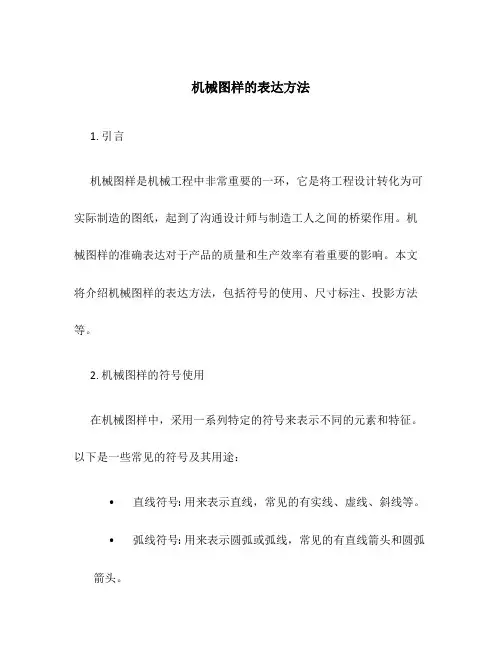

机械图样的表达方法1. 引言机械图样是机械工程中非常重要的一环,它是将工程设计转化为可实际制造的图纸,起到了沟通设计师与制造工人之间的桥梁作用。
机械图样的准确表达对于产品的质量和生产效率有着重要的影响。
本文将介绍机械图样的表达方法,包括符号的使用、尺寸标注、投影方法等。
2. 机械图样的符号使用在机械图样中,采用一系列特定的符号来表示不同的元素和特征。
以下是一些常见的符号及其用途:•直线符号: 用来表示直线,常见的有实线、虚线、斜线等。
•弧线符号: 用来表示圆弧或弧线,常见的有直线箭头和圆弧箭头。
•线粗细符号: 用来表示线的粗细,常见的有粗线、细线等。
•垂直符号: 用来表示垂直或平行关系,常见的有垂直符号、平行符号等。
除了以上常见的符号外,还有很多其他用途的符号,包括材料符号、表面质量符号、焊接符号等。
在使用符号时,需要准确理解其含义,并按照标准规范使用,以确保图纸的准确表达。
3. 机械图样的尺寸标注尺寸标注是机械图样中非常重要的一部分,它用来表示零件的尺寸、距离和位置等信息。
尺寸标注的主要方法有以下几种:•直接标注法: 直接在图形上标注尺寸的数值。
适用于简单、直观的图形。
•基线标注法: 在图形上绘制一条基线,在基线上标注尺寸的数值。
适用于复杂形状或多个尺寸的标注。
•分组标注法: 将相同的尺寸标注放在一组,以便更清晰地表达尺寸之间的联系。
•主尺寸标注法: 对于重要尺寸,用粗线标注,并在旁边写上尺寸值。
在进行尺寸标注时,需要遵循标准规范,准确表达尺寸关系和位置,避免歧义和误解。
4. 机械图样的投影方法机械图样的投影方法是指将三维物体投影到二维图上的方法。
常见的投影方法有以下几种:•正投影法: 将物体的主要轮廓直接投影到投影平面上。
适用于数量较少、形状简单的物体。
•视图投影法: 将物体的各个面依次投影到投影平面上,并通过不同的视图来表达物体的不同部分。
适用于数量多、形状复杂的物体。
•剖视法: 将物体切割成一部分,以便更清晰地表示内部细节。
机械制图标注常用符号标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4 GB/T 4458.4-2003;GB/T 16675.2-1996 尺寸注法; 沉孔或锪平符号。
高度h=3.5mm5GB/T 4458.4-2003; GB/T 16675.2-1996 尺寸注法; 沉孔或锪平深度符号。
高度h=3.5mmGB/T 16675.2-1996 尺寸注法; 埋头孔符号。
高度h=3.5mm机械制图尺寸标注常用标准符号序号 符号名称 符号绘制标准 应用示例7GB/T 15754-1995 锥度符号或莫氏锥度注法。
高度h=3.5mm8JB/T 5061-2006 定位支撑符号。
高度h=3.5mm9JB/T 5061-2006 辅助支撑符汇编人:质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注:粗虚线和粗点画线的选用(1)两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
(表面处理包括镀(涂)覆、化学处理和冷作硬化处理。
)(2)粗点画线是限定范围的表示线常见于以下场合:a.限定局部热处理的范围(如上图)b.限定不镀(涂)范围(如下左图)c.限定形位公差的被测要素和基准要素的范围(如下右图)二、视图GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1)按基本视图的配置形式配置2)按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法GB/T 17452~17453-1998 GB/T 4458.6-2002四、简化画法GB/T 16675.1-19961.管子1)可仅在端部画出部分形状,其余用细点画线画出其中心线2)可用与管子中心线重合的单根粗实线表示。
图形不对称时,移出断面不得画在中断处2.五、螺纹及螺纹紧固件表示法GB/T 4459.1-1995 GB/T 197-2003无论是外螺纹或内螺纹,在剖视或剖面图中的剖面线都应画到粗实线。

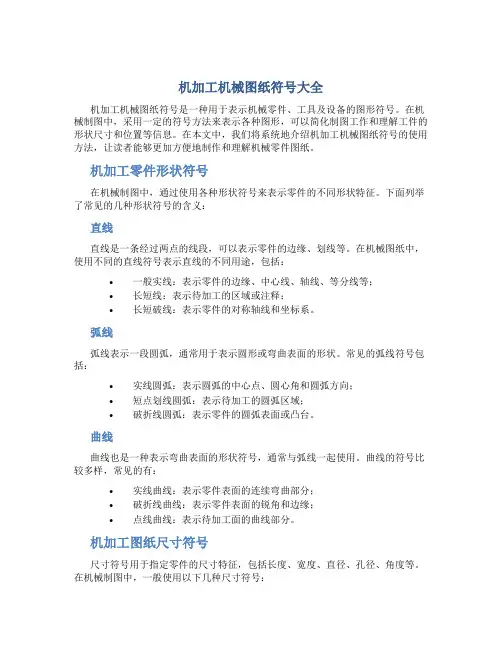

机加工机械图纸符号大全机加工机械图纸符号是一种用于表示机械零件、工具及设备的图形符号。
在机械制图中,采用一定的符号方法来表示各种图形,可以简化制图工作和理解工件的形状尺寸和位置等信息。
在本文中,我们将系统地介绍机加工机械图纸符号的使用方法,让读者能够更加方便地制作和理解机械零件图纸。
机加工零件形状符号在机械制图中,通过使用各种形状符号来表示零件的不同形状特征。
下面列举了常见的几种形状符号的含义:直线直线是一条经过两点的线段,可以表示零件的边缘、划线等。
在机械图纸中,使用不同的直线符号表示直线的不同用途,包括:•一般实线:表示零件的边缘、中心线、轴线、等分线等;•长短线:表示待加工的区域或注释;•长短破线:表示零件的对称轴线和坐标系。
弧线弧线表示一段圆弧,通常用于表示圆形或弯曲表面的形状。
常见的弧线符号包括:•实线圆弧:表示圆弧的中心点、圆心角和圆弧方向;•短点划线圆弧:表示待加工的圆弧区域;•破折线圆弧:表示零件的圆弧表面或凸台。
曲线曲线也是一种表示弯曲表面的形状符号,通常与弧线一起使用。
曲线的符号比较多样,常见的有:•实线曲线:表示零件表面的连续弯曲部分;•破折线曲线:表示零件表面的锐角和边缘;•点线曲线:表示待加工面的曲线部分。
机加工图纸尺寸符号尺寸符号用于指定零件的尺寸特征,包括长度、宽度、直径、孔径、角度等。
在机械制图中,一般使用以下几种尺寸符号:直径符号直径符号是表示圆形零件的尺寸符号,通常用于表示轴、孔等部位。
直径符号分为内径和外径两种,符号形状也有区别,内径的符号是一个圆,外径的符号是一个斜线加上一个圆。
尺寸公差符号公差指的是零件尺寸与实际制造尺寸之间的偏差范围,即允许误差。
在机械制图中,使用公差符号来表示零件的尺寸公差,常见的符号包括:•上下箭头符号:用于表示尺寸公差的上限和下限;•矩形框符号:表示尺寸公差限制范围;•平行线符号:表示零件的公差带。
角度符号角度符号用于表示零件的角度尺寸,通常用于表示两个零件之间的夹角。
