HPE3PAR存储平台解决方案HPE 3PAR存储平台解决方案目录第1章．前言 (3)第2章．简介 (3)2.1用户现状 (3)2.2用户需求 (4)第3章．需求分析 (5)3.1容量分析 (5)3.2性能分析 (5)3.3维护分析 (7)3.3.1存储部署 (7)3.3.2存储配置调整 (9)3.3.3存储扩容 (10)3.3.4性能优化 (12)3.4高可用性需求 (13)3.5容灾需求 (14)第4章．解决方案 (14)4.1方案概述 (14)4.2方案配置 (15)4.3方案基本优势 (16)4.3.1全网状控制器集群架构 (16)4.3.2独特的双分类处理单元 (16)4.3.3全新的磁盘划分方式 (17)4.3.4高性能存储系统 (18)4.3.4存储的高可用性 (19)4.3.5业务连续性 (20)4.3.6存储数据精简 (22)4.3.7动态的存储优化 (23)4.3.8数据分层以及热点数据迁移 (24)4.3.9虚拟资源调配 (25)4.3.10智能的管理界面 (27)4.4VM WARE环境解决方案 (27)4.4.1提高VMware vSphere投资回报 (28)4.4.2提高虚拟化环境的整合力度 (29)4.4.3简化虚拟化环境的管理 (33)4.5O RACLE环境解决方案 (36)4.5.1 Oracle环境面临的挑战 (36)4.5.2 HPE-3PAR Thin与Oracle ASM环境的完美结合 (37)4.5.3 Oracle环境的更高磁盘利用率 (39)4.5.3 智能和主动的分层存储技术 (41)4.5.5 总结 (43)第1章．前言承蒙XXX公司对HPE-3PAR的信任和厚爱，提供我们参与其系统建设的机会，我们不胜感激及深表荣幸。
HPE-3PAR公司将本着诚挚、科学的态度，充分考虑贵方的需求，利用我们国际领先的科技和丰富的设计、项目经验，为贵方提供最佳的专业服务，以及高性价比的系统设计方案。
来认识下EMC的VMax，VPlex和VNX产品吧EMC的存储产品从来没有简单过，过去的时候，像Symmetrix，Centera，CLARiiON这样的名字，虽然听起来神神秘秘的，却是存储产品高级和专业的象征，统治着企业存储世界。
现在，可能是存储虚拟化技术的影响越来越大，企业部署的虚拟机越来越多，EMC的存储产品也越来越多的考虑与虚拟化技术结合。
或许正是因为这个原因，EMC推出名字里加V(也许象征虚拟化)的VPlex，VMax和VNX等一系列产品。
但是对于那些想买存储产品的用户，复杂的产品列表让他们眼花缭乱，EMC推出了太多的产品，用户很难分清了。
即便EMC提供了详细的产品选择下拉列表，却仅仅是把一大堆产品的范围缩小了。
现在，让我们认识下EMC主要的产品吧，至少能够分辨V系列产品的不同点。
虽然EMC现在推出了许多产品，但是这些产品仍然是企业存储领域的中流砥柱。
VMax虽然这款产品现在的官方称呼为VMax，EMC有时也在网站上称其为EMC Symmetrix VMax。
但是在今年的EMC World大会上，却没有再使用Symmetrix这个称呼。
但Symmetrix毕竟是EMC基于模块的存储阵列生产线的标志。
在过去的几年里，它逐渐转变为VMax，加入了更多的虚拟化和云的特色。
Symmetrix这个绰号最终会消失吗?只有时间能告诉我们了。
VNXVNX是EMC的文档和块存储统一平台，代表了CLARiiON和Celerra两条生产线的融合，有三个不同的种类。
VNXe虽然一直处于中小企业市场高端产品的位置，但却是专为中小企业设计的。
VNX拥有高性能，为中端统一存储设计。
VNX gateway在现有的EMC模块存储产品中加入了NAS功能。
最近，EMC推出了VNXe3150存储系统，性能和容量提升了50%。
EMC还降低了闪存的价格并加入了快照选项。
企业战略组的分析家Mark Peters说：“EMC对其VNX统一存储产品进行维护，发现并改进了许多不足。

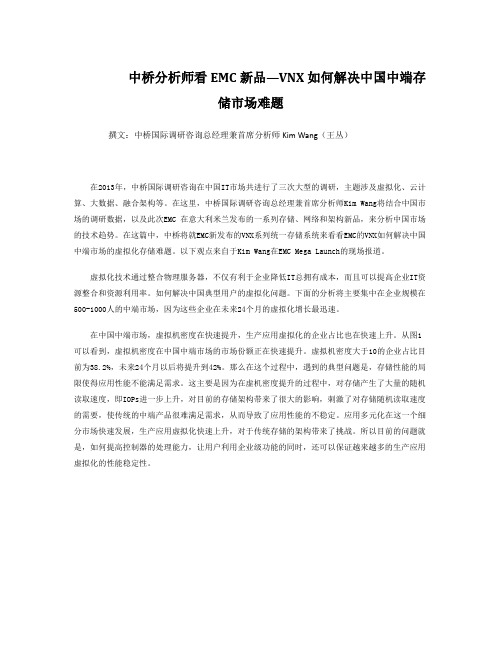

中桥分析师看EMC新品—VNX如何解决中国中端存储市场难题撰文：中桥国际调研咨询总经理兼首席分析师Kim Wang（王丛）在2013年，中桥国际调研咨询在中国IT市场共进行了三次大型的调研，主题涉及虚拟化、云计算、大数据、融合架构等。
在这里，中桥国际调研咨询总经理兼首席分析师Kim Wang将结合中国市场的调研数据，以及此次EMC 在意大利米兰发布的一系列存储、网络和架构新品，来分析中国市场的技术趋势。
在这篇中，中桥将就EMC新发布的VNX系列统一存储系统来看看EMC的VNX如何解决中国中端市场的虚拟化存储难题。
以下观点来自于Kim Wang在EMC Mega Launch的现场报道。
虚拟化技术通过整合物理服务器，不仅有利于企业降低IT总拥有成本，而且可以提高企业IT资源整合和资源利用率。
如何解决中国典型用户的虚拟化问题。
下面的分析将主要集中在企业规模在500-1000人的中端市场，因为这些企业在未来24个月的虚拟化增长最迅速。
在中国中端市场，虚拟机密度在快速提升，生产应用虚拟化的企业占比也在快速上升。
从图1可以看到，虚拟机密度在中国中端市场的市场份额正在快速提升。
虚拟机密度大于10的企业占比目前为38.2%，未来24个月以后将提升到42%。
那么在这个过程中，遇到的典型问题是，存储性能的局限使得应用性能不能满足需求。
这主要是因为在虚机密度提升的过程中，对存储产生了大量的随机读取速度，即IOPs进一步上升，对目前的存储架构带来了很大的影响，刺激了对存储随机读取速度的需要，使传统的中端产品很难满足需求，从而导致了应用性能的不稳定。
应用多元化在这一个细分市场快速发展，生产应用虚拟化快速上升，对于传统存储的架构带来了挑战。
所以目前的问题就是，如何提高控制器的处理能力，让用户利用企业级功能的同时，还可以保证越来越多的生产应用虚拟化的性能稳定性。
图1企业的虚拟机密度趋势从图2的分析可以看到，中端市场运行在虚拟化环境的应用/工作负载在10到25个的企业占比是52.7%，多于25个应用/工作负载的企业占比是16%。

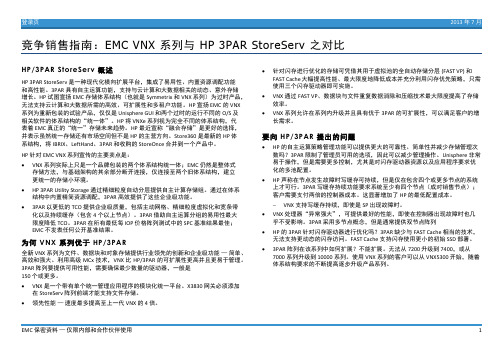

竞争销售指南：EMC VNX 系列与 HP 3PAR StoreServ 之对比HP/3PAR StoreServ 概述HP 3PAR StoreServ 是一种现代化横向扩展平台，集成了易用性、内置资源调配功能和高性能。
3PAR 具有自主运算功能，支持与云计算和大数据相关的动态、意外存储增长。
HP 试图宣扬 EMC 存储体系结构（也就是 Symmetrix 和 VNX 系列）为过时产品，无法支持云计算和大数据所需的高效、可扩展性和多租户功能。
HP 宣扬EMC 的 VNX 系列为重新包装的试验产品，仅仅是 Unisphere GUI 和两个过时的运行不同的 O/S 及相关软件的体系结构的“统一体”。
HP 将 VNXe 系列视为完全不同的体系结构，代表着 EMC 真正的“统一”存储未来趋势。
HP 最近宣称“融合存储”是更好的选择，并表示虽然统一存储还有市场空间但不是 HP 的主营方向。
Store360 是最新的 HP 体系结构，将 IBRIX、LeftHand、3PAR 和收购的StoreOnce 合并到一个产品中。
HP 针对 EMC VNX 系列宣传的主要卖点是：∙VNX 系列实际上只是一个品牌包装的两个体系结构统一体；EMC 仍然是整体式存储方法，与基础架构的其余部分断开连接，仅连接至两个旧体系结构，建立更统一的存储小环境。
∙HP 3PAR Utility Storage 通过精细粒度自动分层提供自主计算存储组。
通过在体系结构中内置精简资源调配，3PAR 高效提供了这些企业级功能。
∙3PAR 以更低的 TCO 提供企业级质量，包括主动网格、精细粒度虚拟化和宽条带化以及持续缓存（包含 4 个以上节点）。
3PAR 借助自主运算分组的易用性最大限度降低 TCO。
3PAR 在所有最低每 IOP 价格阵列测试中的 SPC 基准结果最佳；EMC 不发表任何公开基准结果。
为何 VNX 系列优于 HP/3PAR全新 VNX 系列为文件、数据块和对象存储提供行业领先的创新和企业级功能—简单、高效和强大。
EMC VNXe 系列常见问题解答问：VNXe系列包含哪些型号？VNXe3100和VNXe3300。
其中VNXe3100分为单控制器型号和双控制器型号，VNXe3300仅有双控制器型号。
问：VNXe系列的产品定位是什么？VNXe是IP统一存储产品，目标客户是中小企业客户以及远程或分支机构办公室。
问：如何阐述VNXe与其他产品的主要竞争优势？1. IP统一存储：同时支持iSCSI和NAS2. 使用简单，以应用程序为中心：内置常见的Exchange、SQL、Vmware、Hyper-V等应用程序的配置模板，使用非常简单。
3. 更高的性能：使用最新、更高的硬件配置（CPU、缓存、6Gb SAS技术等）4. 内置高效实用的软件功能，且无需额外付费。
问：VNXe系列和EMC原有产品的对应关系如何？下表列出了 VNXe Family 产品与EMC原有型号的对应关系。
问：VNXe产品何时可以出售？何时可以交货？答：VNXe产品现在即可出售，最快在5月初即可交货。
问：VNXe产品是VAD分销产品吗？答：是。
提交VNXe产品的出货报告(Sell out)的截止日期为每季度最后一个月的22号。
问：VNXe产品的规格表？答：VNXe产品的规格见下表：问：VNXe系列支持FC SAN吗？答：EMC VNXe系列目前不支持FC SAN；预计在2011年4季度，EMC会在VNXe3300型号上支持FC SAN如果现阶段用户一定需要FC SAN，请向用户推荐VNX5000系列或者CX4系列。
问：VNXe产品支持哪些硬盘类型，他们可以在一个磁盘柜中混插吗？答：EMC VNXe支持的硬盘类型见下表：SAS磁盘和NL-SAS磁盘可以在一个磁盘柜中混插。
请注意：1. VNXe3100的硬盘和VNXe3300的硬盘不通用。
2. VNXe不支持光纤硬盘和闪存硬盘。
预计在2011年下半年会在VNXe3300上支持闪存硬盘。
问：什么是NL-SAS硬盘？和SATA硬盘有什么区别？答：NL-SAS硬盘全称为Nearline SAS（近线SAS盘）；其本质是SATA的盘体，但是采用SAS的磁盘接口，所以也可称为是SATA硬盘。
