《机械设计》复习自测题机械设计自测题(一)一、是非题：正确的在（）中写“＋”，错误的在（）中写“－”(本大题分17小题, 每小题1分, 共17分)1、只承受弯矩，而不承受扭矩的轴称为心轴。
( )2、当其他条件完全相同时，钢制零件的表面愈粗糙，其疲劳强度愈低。
（）3、设计外载荷是轴向变载荷的紧螺栓联接，除考虑螺栓的静强度外，还必须根据螺栓的最大应力幅来验算其疲劳强度。
( )4、通用的闭式齿轮传动，当齿轮的圆周速度v≤12m/s时，常采用喷油润滑。
( )5、在齿轮传动中，齿轮轮齿只受一沿啮合线作用在齿面上的正压力F n。
( )6、变位蜗杆传动中，只是蜗杆改变尺寸，而蜗轮不改变尺寸。
( )7、推荐链轮最大齿数z max≤120。
此限制是为了保证链速的均匀性。
( )8、滚动轴承的可靠度提高时，它的基本额定动载荷减小。
( )9、选择联轴器时要考虑对中要求、载荷是否有冲击、阻尼性能等，根据以上情况决定联轴器的类型和尺寸。
( )10、离心离合器的工作原理是利用离心力的作用，当主轴达到一定转速时，能自动与从动轴接合或者能自动与从动轴分开。
( )11、单个圆锥滚子轴承若用预紧办法可明显提高轴承刚度。
( )12、对于滚动轴承选用哪种润滑方式只与dn值大小有关，而与轴承类型无关。
( )13、小径定心的矩形花键联接其大径处轴与孔有间隙。
( )14、不可拆卸联接的联接可靠性比可拆卸联接大。
( )＝1,17、一般钢制机械零件材料的疲劳极限σ-1是在循环基数N0及可靠度R=0.9条件下实验得到的。
（）二、选择题：把正确的选项代号填入（）中(本大题分6小题, 每小题3分, 共18分)1、对于采用常见的组合和按标准选取尺寸的平键静联接，主要失效形式是_____，动联接的主要失效形式则是_____。
A.工作面的压溃B.工作面过度磨损C.键被剪断D.键被弯断2、同时兼有周向和轴向固定的轴毂联接有__________。
A. 平键联接B. 花键联接C. 半圆键联接D. 过盈配合联接3、采用张紧轮调节带传动中带的张紧力时，张紧轮应压在____________边上，若考虑带有较长的寿命，张紧轮最好放于带的___________侧。
自测试题一、填空题1 •滚动轴承的四个基本组成部分是______ 、 ______ 、_________ 、。
2•中速旋转正常润滑的滚动轴承的主要失效形式是_______________ 。
3.角接触球轴承7210C的基本额定动载荷Cr 33.9kN,表示该轴承在33.9kN的载荷下寿命为 ____ r时，可靠度为_________ 。
4•滚动轴承按可承受的载荷方向分类，主要承受径向载荷，同时可以承受轴向载荷的称为________ 由承，只能承受轴向载荷的称为________ 由承。
5.滚动轴承接触式密封适用于 ________ ,常用的结构有—、______ 等；非接触式密封适用于—，常用结构有 ___________ 、______ 。
6. V带传动是靠带与带轮接触面间的_____ 力工作的7. 普通V带已标准化，在Y、A、C、E几种带中承载能力最高的是 __ 型带。
8 .在V带传动中，当i>1时若主动带轮的圆周速度为vi ,从动带轮的圆周速度为v2则v1 ____________ v2。
9•在滚子链传动中，链的节距越大， _________ 高；但节距越大，链轮转速越高时，冲击和动载荷也越大，因此设计时应尽可能选用小节距的链。
10 .通常带传动松边在________ ，链传动松边在_______11. ________________________________________________ 链传动工作时转速越高其运动不均匀性及动载荷越 ___________________12. 带传动的极限摩擦力取决于 ______________ 等因素13 .带传动的传动比不准确，是因为带传动中存在着不可避免的________________ 现象。
14 .链传动和带传动比较，链传动作用在轴和轴承上的压轴力1 .在带传动中用______ 的方法可以使小带轮的包角a加大。
A. 增大小带轮的直径d1 B . 减小小带轮的直径d1C. 增大大带轮的直径d2D. 减小中心距a2. 带传动中当初拉力F0增大时，带的承载能力______ ，而带的寿命A.降低B.提高C不变 D.不确定3. 设计V带传动设计时，选择小带轮基准直径di >d m i n，其主要目的是为了_____ 。
![重庆理工大学考试试卷-机械制图[2].doc](https://img.taocdn.com/s1/m/a2ea7ddeee06eff9aff80710.png)
重庆理工大学考试试卷班级 ______________ 学号 _______________ 姓名 _________________ 考试科目 _________________________________ A 卷共5页学生答题不得超过此线-、填空选择题（每空2分，共20分）1、 轴的端部加工倒角，其作用是（）A 、便于装配，操作安全B 、倒角美观C 、便于加工 I ）、可要可不要，对结够无影响 2、 在螺纹加工时，要预先加工退刀槽，其作用是（）A 、便于装配B 、操作安全C 、避免出现螺尾D 、可要可不要，对结够无影响 3、 代号为6206的滚动轴承，表示轴承内圈直径为 mm 的深沟球轴承。
A. 30B. 40C. 8D. 80 4、 在画半剖视图时，半个视图与半个剖视图的分界线是 。
A.虚线B.细实线C.细点画线D.粗实线 5、 在机械图样中，重合断面的轮廓线应采用： ............................ （ ）A.粗实线；B.细实线；C.细虚线；D.细双点画线。
6、 下列尺寸公差注法正确的是：（ ）注意:作图全部用铅笔完成; 2012〜2013学年考试时间：12（）分钟作图准确, 图线清晰，字体工整。
9、以下说法不正确的是：（ ）o不同的零件剖面线应不同。
同一零件的剖面线应完全相同。
可以单独画出某一零件的视图。
(a) 05040.021 4-0.002(b)05 (c)05O-0.02 十0.039)050 溜5X J7.&如上图，判断B-B 断面图，正确的答案是 ____________________SiD重庆理工大学考试试卷班级_______________ 学号_______________ 姓名 _________________ 考试科目 ________________________________ A ______ 卷共5页学生答题不得超过此线10、明细栏一般配置在装配图中标题栏上方，其序号栏目的填写顺序是：........ （）A・由上向下，顺次填写 B.由下向上顺次填写C・不必符合图形上的编排次序得分评卷人二.注全小轴零件所缺尺寸（尺寸数值从图中1： I量取，并取整）。

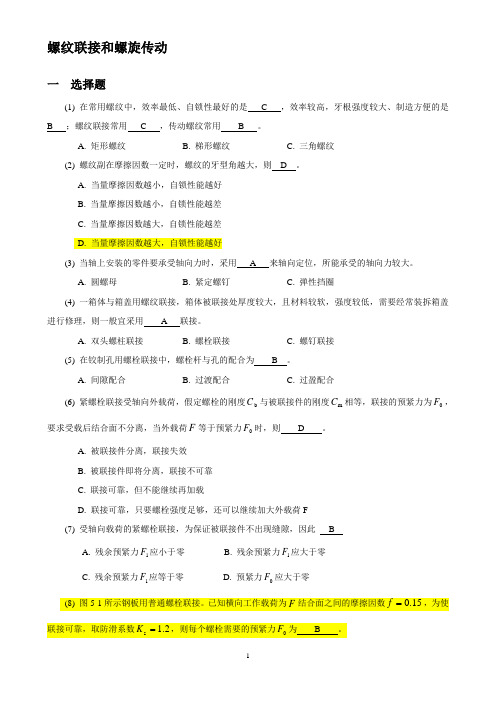

螺纹联接和螺旋传动一 选择题(1) 在常用螺纹中，效率最低、自锁性最好的是 C ，效率较高，牙根强度较大、制造方便的是B ；螺纹联接常用C ，传动螺纹常用 B 。
A. 矩形螺纹B. 梯形螺纹C. 三角螺纹(2) 螺纹副在摩擦因数一定时，螺纹的牙型角越大，则 D 。
A. 当量摩擦因数越小，自锁性能越好B. 当量摩擦因数越小，自锁性能越差C. 当量摩擦因数越大，自锁性能越差D. 当量摩擦因数越大，自锁性能越好(3) 当轴上安装的零件要承受轴向力时，采用 A 来轴向定位，所能承受的轴向力较大。
A. 圆螺母B. 紧定螺钉C. 弹性挡圈(4) 一箱体与箱盖用螺纹联接，箱体被联接处厚度较大，且材料较软，强度较低，需要经常装拆箱盖进行修理，则一般宜采用 A 联接。
A. 双头螺柱联接B. 螺栓联接C. 螺钉联接(5) 在铰制孔用螺栓联接中，螺栓杆与孔的配合为 B 。
A. 间隙配合B. 过渡配合C. 过盈配合(6) 紧螺栓联接受轴向外载荷，假定螺栓的刚度b C 与被联接件的刚度m C 相等，联接的预紧力为0F ，要求受载后结合面不分离，当外载荷F 等于预紧力0F 时，则 D 。
A. 被联接件分离，联接失效B. 被联接件即将分离，联接不可靠C. 联接可靠，但不能继续再加载D. 联接可靠，只要螺栓强度足够，还可以继续加大外载荷F(7) 受轴向载荷的紧螺栓联接，为保证被联接件不出现缝隙，因此 BA. 残余预紧力1F 应小于零B. 残余预紧力1F 应大于零C. 残余预紧力1F 应等于零D. 预紧力0F 应大于零(8) 图5-1所示钢板用普通螺栓联接。
已知横向工作载荷为F 结合面之间的摩擦因数15.0=f ，为使联接可靠，取防滑系数2.1s =K ，则每个螺栓需要的预紧力0F 为 B 。
A. 0.5FB. FC. 2FD. 4F图5-1(9) 某螺栓的材料性能等级为6.8级，其数字6.8代表 A 。
A. 对螺栓材料的强度要求B. 对螺栓的制造精度要求C. 对螺栓材料的刚度要求D. 对螺栓材料的耐蚀性要求(10) 对于外载荷是轴向变载荷的重要联接，螺栓所受总拉力在0F 与2F 之间变化。
一、选择题（每小题1分，共10分）1）进行轴的结构设计时，通常按（ ）来初步确定轴的直径。
A.轴的刚度B.弯曲强度C.扭转强度D. 轴上零件的孔径2）对于被联接件之一太厚，且需经常拆装的场合，宜采用（ ）联接。
A.普通螺栓B.双头螺柱C.螺钉D. 紧定螺钉3）在润滑良好的闭式齿轮传动中，常见的齿轮失效形式多为（ ）。
A. 齿面磨损B. 齿面胶合C. 齿面点蚀D. 轮齿折断4）V 带轮的最小直径min d d 取决于（ ）。
A. 带的型号B. 带的速度C. 主动轮转速D. 带轮结构尺寸5）在载荷冲击较大，且两轴轴线具有一定程度相对偏移量的情况下，宜采用（ ）联轴器。
A. 十字滑块联轴器B.弹性柱销联轴器C.万向联轴器D. 凸缘联轴器6）在轴的弯扭合成强度设计公式中，22)(T M α+中的折合系数α是考虑T 对M 的（ ）。
A. 大小不同B.方向不同C.循环特性不同D. 类型不同7）．普通螺栓联接在承受横向工作载荷时，主要靠（ ）来承受横向载荷。
A. 接合面间的摩擦力B.挤压力C.剪切力D. 拉力8．动压向心滑动轴承的偏心距e 将随着（ ）而减小。
A. 轴颈转速n 的增大或载荷F 的增大B.转速n 的增大或载荷F 的减小C.转速n 的减小或载荷F 的增大D.转速n 的减小或F 的减小9.齿轮传动引起附加动载荷和冲击振动的根本原因是（ ）。
A ．齿面误差 B.齿距误差 C.法节误差 D.中心距误差10.蜗杆传动若润滑不良，则传动效率将显著降低，并且可能加速轮齿的（ ）。
A.断裂B.磨损C.疲劳点蚀D.塑性变形二、填空题（每空1分，共15分）1． 销联接按照其功能，可分为定位销、_________和__________三类。
2． 影响零件寿命的主要因素有：材料的疲劳，__________以及相对运动零件接触表面的磨损等三大方面。
3． 受轴向变载荷的紧螺栓联接，在工作载荷F 和残余预紧力F 1不变的情况下，要提高螺栓的疲劳强度，可以减小_________或增大___________。
机械设计基础〔2〕自测题选择题：1.作为标准普通V 带工作面的两侧面夹角为φ=40º，相应的V 带轮轮槽的两侧面夹角则。
〔〕a.大于40ºb.小于40ºc. 等于40º。
2.以下零件中，〔〕是没有国家标准规定的。
A. 滚动轴承B. 键的截面尺寸和长度C. 齿轮模数D. 轴的支承跨度3. 在各种基本类型的向心滚动轴承中〔〕不能承受轴向载荷。
A.调心球轴承B.圆柱滚子轴承C.调心滚子轴承D.深沟球轴承4. 为了提高受轴向变载荷螺栓联接的疲劳强度，应〔〕。
A.增加螺栓刚度B.降低螺栓刚度C.降低被联接件刚度D.加大被联接件尺寸5. 、中心距一定的带传动，对于小带轮上包角的大小，〔〕的影响最大。
A.小带轮的直径B.大带轮的直径C.两带轮直径之和D.两带轮直径之差6. 被联接件受横向外力作用时，如采用铰制孔用螺栓联接，其失效主要是〔〕。
A.螺纹处拉断B.螺纹处拉、扭断裂C.螺栓杆剪断或螺栓或被联接件挤压破坏D.螺纹根部弯曲断裂7. 巴氏合金是用来制造〔〕。
A. 单金属轴瓦B.双金属轴瓦C.含油轴承轴瓦D.非金属轴瓦8. 带传动〔同步带传动除外〕不能保证精确传动比的原因是〔〕。
A.带容易变形和磨损B.带在带轮上打滑C.带的弹性滑动D.带的材料不遵从虎克定律9. 圆柱齿轮传动中，在齿轮材料、齿宽和齿数相同的情况下，当增大模数时，轮齿的弯曲强度〔〕。
A. 降低B.不变C.提高10. 齿轮外表非扩展性点蚀一般出现在〔〕。
A．磨合阶段B．稳定磨损阶段 C．剧烈磨损阶段11. 闭式硬齿面齿轮传动，直径一定，取较少齿数以增大模数，主要是为了〔〕。
A．保持轮齿的弯曲疲劳强度 B．保证齿面接触疲劳强度C．减少加工切削量，提高生产率 D．其他目的12. 为了减轻摩擦副的外表疲劳磨损，以下措施中〔〕是不合理的。
A．降低外表粗糙度B．增大润滑油粘度C．提高外表硬度D．提高相对滑动速度13. 用〔〕的方法来提高带传动传递的功率是不合适的。
《机械设计》复习自测题机械设计自测题(一)一、是非题：正确的在（）中写“＋”，错误的在（）中写“－”(本大题分17小题, 每小题1分, 共17分)1、只承受弯矩，而不承受扭矩的轴称为心轴。
( )2、当其他条件完全相同时，钢制零件的表面愈粗糙，其疲劳强度愈低。
（）3、设计外载荷是轴向变载荷的紧螺栓联接，除考虑螺栓的静强度外，还必须根据螺栓的最大应力幅来验算其疲劳强度。
( )4、通用的闭式齿轮传动，当齿轮的圆周速度v≤12m/s时，常采用喷油润滑。
( )5、在齿轮传动中，齿轮轮齿只受一沿啮合线作用在齿面上的正压力F n。
( )6、变位蜗杆传动中，只是蜗杆改变尺寸，而蜗轮不改变尺寸。
( )7、推荐链轮最大齿数z max≤120。
此限制是为了保证链速的均匀性。
( )8、滚动轴承的可靠度提高时，它的基本额定动载荷减小。
( )9、选择联轴器时要考虑对中要求、载荷是否有冲击、阻尼性能等，根据以上情况决定联轴器的类型和尺寸。
( )10、离心离合器的工作原理是利用离心力的作用，当主轴达到一定转速时，能自动与从动轴接合或者能自动与从动轴分开。
( )11、单个圆锥滚子轴承若用预紧办法可明显提高轴承刚度。
( )12、对于滚动轴承选用哪种润滑方式只与dn值大小有关，而与轴承类型无关。
( )13、小径定心的矩形花键联接其大径处轴与孔有间隙。
( )14、不可拆卸联接的联接可靠性比可拆卸联接大。
( )15、滚子链可实现比较平稳和无噪声工作传动。
( )16、图示的轴受弯曲应力时，在AA断面，键槽的弯曲有效应力集中系数Kσ＝1,扭转有效应力集中系数K>1。
( )τ二、选择题：把正确的选项代号填入（）中(本大题分6小题, 每小题3分, 共18分)1、对于采用常见的组合和按标准选取尺寸的平键静联接，主要失效形式是_____，动联接的主要失效形式则是_____。
A.工作面的压溃B.工作面过度磨损C.键被剪断D.键被弯断2、同时兼有周向和轴向固定的轴毂联接有__________。
A. 平键联接B. 花键联接C. 半圆键联接D. 过盈配合联接3、采用张紧轮调节带传动中带的张紧力时，张紧轮应压在____________边上，若考虑带有较长的寿命，张紧轮最好放于带的___________侧。
A.松B.紧C.内D.外4、A.25、则会使________。
A.摩擦盘间的压力增大B.摩擦盘间的压力减小C.接合力F P增大D.接合力P减小选用承结构。
A.深沟球轴承两端固定B.角接触球轴承两端固定C.双列推力球轴承与60000型构成一端固定，另一端游动D.一对角接触球轴承构成一端固定，另一端游动三、填空题：把答案写在题中的空格里(本大题分6小题, 每小题3分, 共18分)1、一般来说，滚动轴承的刚度__________滑轴轴承，球轴承的刚度比滚子轴承__________，动压滑动轴承的刚度_____________静压滑动轴承。
2、适用于渗炭淬火的齿轮材料有____________________，适用于表面感应淬火的齿轮材料有____________________，请各举出一种常用材料（写出其牌号）。
3、在速比一定的条件下，过小的中心距，对带传动会造成____________________________________ __；对链传动会造成____________________________________________________________________。
4、轴的常用材料是____________，热处理方法为_______________(举出两种),形状复杂的曲轴材料可用_________________________________________。
（举出二种）5、滚动轴承工作时，同一滚动体与内座圈接触点处的接触载荷和滚动体与外座圈接触点处的接触载荷_________等，接触应力___________等。
6、滚动轴承的极限转速是__________________________________________。
四、分析题：简要回答以下问题(本大题共2小题，总计15分)1、(本小题7分)滑动轴承采用间歇润滑的供油装置常用的有哪些？简述该种供油方法用于何种工况轴承。
2、(本小题8分)为什么点蚀主要发生在节线附近齿根面上？五、结构题：( 本大题13分)画螺钉联接结构图（螺钉、弹簧垫圈、被联接件装配在一起的结构）。
六、计算题：计算下列各题(本大题共3小题，总计19分)1、(本小题4分)一蜗杆传动，已知：m =8mm ，z 1=2，d 1=80mm ，i =20，中心距a =204mm ，试求：1）蜗轮的变位系数；2）蜗轮和蜗杆的顶圆直径；3）蜗轮的螺旋角。
2、(本小题7分)设计如图所示齿轮减速传动时，已知输入轴转速n 1=730r/min ，轮1、2的传103σσ-=1045.B ，试画该材料的简化极限应力图。
（后附《答案一》）答案一一、是非题：1.+; 2.+; 3.+; 4.-; 5.-; 6.-; 7.-; 8.-; 9.-; 10.+; 11.-; 12.-; 13.+; 14.-; 15.-; 16.+; 17.-二、选择题：1.A,B; 2.D; 3.A,C; 4B; 5.C; 6.C,D.三、填空题：1低于，低，低；2 20Cr, 40Cr ; 3 带打滑、带疲劳，链加快磨损；4 45钢、40Cr ，调质；QT400—15，QT450—10；5相，相；6在一定工作条件下能承受最高热平衡温度时的转速；四、分析题：1答：手工油壶注油、手提针阀油杯注油；适用于低速、轻载、间歇运转的机械。
2答：齿轮在节线附近齿根面上啮合时，相对滑动速度低，带油效果差，润滑不良，摩擦力较大，特别是直齿轮传动，此时只有一对齿啮合，轮齿受力也最大。
五、结构题：解：画螺钉联接结构图如下。
六、计算题：1 1）蜗轮的变位系数为=2x 5.08200204=-; 2）蜗轮的顶圆直径）85.08(24082⨯+⨯+⨯=a d =344mm蜗杆的顶圆直径82801⨯+=a d =96mm3)蜗轮的螺旋角=⨯==8028arctan arctan 11d mz γ11.31° 2（略）3（本题与试卷二中第六题第1小题相同）机械设计自测题(二)一、是非题：正确的在（）中写“＋”，错误的在（）中写“－”(本大题分19小题, 每小题1分, 共19分)1、在不改变零件静强度的条件下,加大在一定载荷下零件的弹性变形量,将会降低该零件的冲击强度。
( )2、“零件”是组成机器的具有确定相对运动的构件。
( )3、胀紧套（弹性环）联接可以任意调节轴与轮毂之间的周向和轴向的相对位置（设轴上无轴肩等限位）。
( )4、花键联接用于联接齿轮和轴时，都是动联接。
( )5、开式及半开式齿轮传动，通常不需要润滑。
( )6、用橡胶等非金属元件作弹性元件的联轴器都是变刚度弹性联轴器。
( )7、某直齿圆柱齿轮减速器的齿轮轴，其抗弯刚度与材料的EI 成正比，与轴的两支承的距离L 3成反比，因此，减小支点距离比增大轴的剖面直径尺寸(d )更能有效地提高刚度。
（ ）8、对于通用的减速器，齿轮传动比蜗杆传动效率高，因而在设计齿轮减速器时不必考虑发热问题。
( )9、在设计减速传动时，考虑到减速装置的传动比愈小，则它的尺寸愈小，因此在选择电动机时，应尽可能选择额定转速最低的电动机，这样所设计的机器最轻也最经济。
( )10、型面联接的轴与孔的加工比较简单。
( ) 11、变位蜗杆传动中，蜗杆和蜗轮的几何尺寸都发生变化。
( ) 12、推荐链轮最大齿数z max ≤120。
此限制是为了保证链速的均匀性。
( )13、与带传动相比，链传动对轴的压轴力比较小。
( ) 14、角接触球轴承的接触角α值越大，表示其承受轴向力的能力越大。
( )15、深沟球轴承6308内圈与轴的配合在装配图上可以标注为φ40H7k6。
( )16、离心离合器的工作原理是利用离心力的作用，当主轴达到一定转速时，能自动与从动轴接合或者能自动与从动轴分开。
( )17、圆锥面过盈配合的锥度为1:5~1:10，锥角愈小，同样的轴向压力下可产生的摩擦力矩愈大，1:5锥面配合比1:10者容易拆卸。
( )18、轴承预紧有利于提高轴系刚度和旋转精度，减小振动，因而预紧力愈大愈好。
( )19、按各种联接实现其联接功能所依据的原理可分为三种： 1）靠加力2）靠形状 3）靠中间介质 ( )二、选择题：把正确的选项代号填入（）中(本大题分9小题, 每小题2分, 共18分)1、机械零件由于某些原因不能____________时称为失效。
A.工作B.连续工作C.正常工作D.负载工作2、对齿面硬度≤350HBS的一对齿轮传动，选取齿面硬度时应使_________。
A.小齿轮齿面硬度<大齿轮齿面硬度B.小齿轮齿面硬度=大齿轮齿面硬度C.小齿轮齿面硬度>大齿轮齿面硬度D.小齿轮齿面硬度≤大齿轮齿面硬度3、中速旋转正常润滑的滚动轴承的主要失效形式是_____________。
A. 滚动体碎裂B. 滚动体与滚道产生疲劳点蚀C. 滚道磨损D. 滚道压坏4、设计铝合金轴瓦与青铜轴瓦的滑动轴承，两者相比，前者较后者应有较大间隙是因为________________。
A.铝合金的弹性模量E大于青铜E值B.铝合金的线膨胀系数α大于青铜的α值C.铝合金的σB大于青铜的σBD.铝合金硬度大于青铜的硬度5、采用张紧轮调节带传动中带的张紧力时，张紧轮应压在____________边上，若考虑带有较长的寿命，张紧轮最好放于带的___________侧。
A.松B.紧C.内D.外6、链传动中两轮轴线的相对位置应__________。
A.平行B.相交成一定的角度C.相交成直角D.成任意角交错7、链传动属于_______________。
A.具有挠性拉曳元件的摩擦传动B.具有挠性拉曳元件的啮合传动C.具有直接接触的工作元件的摩擦传动D.具有直接接触的工作元件的啮合传动8、在下列联接方式中_________可以同时起将轴上零件在轴上作周向和轴向固定的作用。
A.平键B.花键C.过盈配合D.半圆键9、一对人字齿轮传动，大齿轮轴系采用_______，小齿轮轴系采用_______。
A.两端游动安装方式B.两端固定安装方式C.一端固定、一端游动D.两端均双向固定三、填空题：把答案写在题中的空格里(本大题分9小题, 每小题2分, 共18分)1、铁路车辆的车轴所受的弯曲应力，其循环特性为_______________________。
2、锥齿轮的当量齿数一定比实际齿数______________。
3、1）斜齿圆柱齿轮以________模数为标准模数，___________压力角为标准压力角；2）直齿锥齿轮以__________模数为标准模数；3）阿基米德蜗杆以_______________模数为标准模数，____________压力角为标准压力角。
