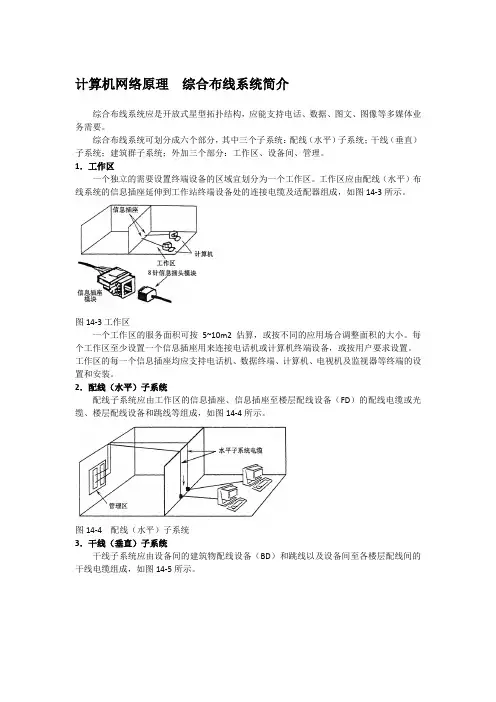

计算机网络原理综合布线系统简介综合布线系统应是开放式星型拓扑结构，应能支持电话、数据、图文、图像等多媒体业务需要。
综合布线系统可划分成六个部分，其中三个子系统：配线（水平）子系统；干线（垂直）子系统；建筑群子系统；外加三个部分：工作区、设备间、管理。
1．工作区一个独立的需要设置终端设备的区域宜划分为一个工作区。
工作区应由配线（水平）布线系统的信息插座延伸到工作站终端设备处的连接电缆及适配器组成，如图14-3所示。
图14-3工作区一个工作区的服务面积可按5~10m2 估算，或按不同的应用场合调整面积的大小。
每个工作区至少设置一个信息插座用来连接电话机或计算机终端设备，或按用户要求设置。
工作区的每一个信息插座均应支持电话机、数据终端、计算机、电视机及监视器等终端的设置和安装。
2．配线（水平）子系统配线子系统应由工作区的信息插座、信息插座至楼层配线设备（FD）的配线电缆或光缆、楼层配线设备和跳线等组成，如图14-4所示。
图14-4 配线（水平）子系统3．干线（垂直）子系统干线子系统应由设备间的建筑物配线设备（BD）和跳线以及设备间至各楼层配线间的干线电缆组成，如图14-5所示。
图14-5 干线（垂直）系统4．设备间设备间是在每一幢大楼的适当地点设置电信设备和计算机网络设备，以及建筑物配线设备，进行网络管理的场所。
对于综合布线工程设计，设备间主要安装建筑物配线设备（BD）。
电话、计算机等各种主机设备及引入设备可合装在一起。
设备间内的所有总配线设备应用色标区别各类用途的配线区。
设备间位置及大小应根据设备的数量、规模、最佳网络中心等因素，综合考虑确定。
5．管理管理应对设备间、交接间和工作区的配线设备、缆线、信息插座等设施，按一定的模式进行标示和记录。
如图14-6所示。
图14-6 管理6．筑群子系统建筑群子系统应由连接各建筑物之间的综合布线缆线、建筑群配线设备（CD）和跳线等组成。
如图14-7所示。
图14-7 建筑群子系统建筑群子系统宜采用地下管道或电缆沟的敷设方式。
中学计算机网络机房方案学院：教科学院班级：09教本一班姓名：张*学号：************指导老师：***一、文字描述（一）需求分析：网络机房是校园网中比较重要的一部分，其主要功能是实现教学资源的共享和师生之间的通信，为了保证各项教学应用，机房中的网络必须有较高的可靠性，不能出现单点故障，要对机房布局，结构设计，设备选型，日常维护等有充分的考虑。
（二）布线设计现在市电供应系统普遍采用三相四线制供电模式，建议仍在使用两相供电的学校机房更换为三相四线制的供电模式。
对于一般机房来说，机房的主要用电系统有：1、空调：一般使用柜式空调，而且功耗很大，每台功率一般在3500-4500W之间，必须给空调配备专用电源线路。
2、电脑：一般在对电源系统布线设计时，容易产生一个误区，认为电脑使用的电源线随便拉一条就行。
其实，机房内总负载最大的还是电脑，在不配备音箱的情况下，功率一般在150W左右，机器数量增多，功率就明显增大。
因此，电源线不应该是逐一串联的模式，而是使用分组点接，具体做法如下：每隔1.5米左右接入一只插座作为一个点，再将上述多孔插座接入，在1.5米的范围内，将会有4－5台电脑使用这一个插座接入电源；然后，可视实际情况把电脑按12台或13台为一组，每组由一个空气开关控制，整个机房可以分为4-6组或者更多的组。
根据每条主干的负载，合理选择电源线的型号。
一般来说，主干线路使用铜芯线，下面的分支线路可以使用铝芯线。
3、网络设备和照明设备：对于有专业机柜的机房，建议对路由器等价值较高的网络设备加UPS后备电源，以保护网络设备的安全。
二、 网络拓扑图校园网教师机音响功放调音台投影仪电动屏幕三、 计算机分布图交换机机柜教师机学生机26台学生机24台空调门电子幕布四、 布线图五、配置清单。
最全综合布线系统知识（图文）综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。
它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线系统可划分成六个部分，其中三个子系统：配线（水平）子系统；干线（垂直）子系统；建筑群子系统；外加三个部分：工作区、设备间、管理。
工作区子系统工作区子系统由终端设备连接到信息插座之间的设备组成。
包括：信息插座、插座盒、连接跳线和适配器组成。
水平区子系统水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。
水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管理。
管理子系统管理子系统设置在楼层分配线设备的房间内。
管理间子系统应由交接间的配线设备，输入/输出设备等组成，也可应用于设备间子系统中。
管理子系统应采用单点管理双交接。
垂直干线子系统通常是由主设备间（如计算机房、程控交换机房）提供建筑中最重要的铜线或光纤线主干线路，是整个大楼的信息交通枢纽。
一般它提供位于不同楼层的设备间和布线框间的多条联接路径，也可连接单层楼的大片地区。
设备间子系统设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。
设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
建筑群子系统建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和设施。
它包括铜线、光纤、以及防止其它建筑的电缆的浪涌电压进入本建筑的保护设备。
常用名词1、应用系统：应采用某种方式传输信息的系统，这个系统能在综合布线上正常运行。
2、线缆：线缆是指与信息技术设备相连的电缆、光缆及各种软电缆。

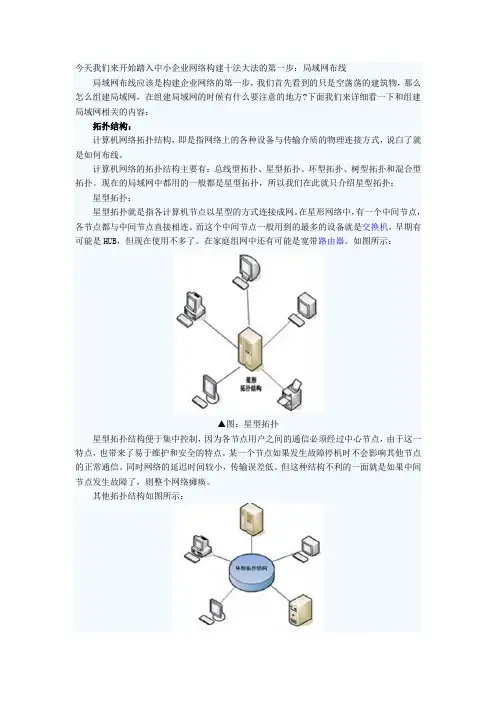

今天我们来开始踏入中小企业网络构建十法大法的第一步：局域网布线局域网布线应该是构建企业网络的第一步，我们首先看到的只是空荡荡的建筑物，那么怎么组建局域网，在组建局域网的时候有什么要注意的地方?下面我们来详细看一下和组建局域网相关的内容：拓扑结构：计算机网络拓扑结构，即是指网络上的各种设备与传输介质的物理连接方式，说白了就是如何布线。
计算机网络的拓扑结构主要有：总线型拓扑、星型拓扑、环型拓扑、树型拓扑和混合型拓扑。
现在的局域网中都用的一般都是星型拓扑，所以我们在此就只介绍星型拓扑：星型拓扑：星型拓扑就是指各计算机节点以星型的方式连接成网。
在星形网络中，有一个中间节点，各节点都与中间节点直接相连。
而这个中间节点一般用到的最多的设备就是交换机，早期有可能是HUB，但现在使用不多了。
在家庭组网中还有可能是宽带路由器。
如图所示：▲图：星型拓扑星型拓扑结构便于集中控制，因为各节点用户之间的通信必须经过中心节点，由于这一特点，也带来了易于维护和安全的特点。
某一个节点如果发生故障停机时不会影响其他节点的正常通信。
同时网络的延迟时间较小，传输误差低。
但这种结构不利的一面就是如果中间节点发生故障了，则整个网络瘫痪。
其他拓扑结构如图所示：▲图：环刑拓扑▲ 图：总线型拓扑▲ 图：全互连型拓扑▲图：树型拓扑因为现在中小企业网络中星型拓扑是主导，所以像环型、总线型和互连型、树型等拓扑在此只是给出拓扑图，不再讲解传输介质：因为计算机通信分为有线通信和无线通信两种，所以传输介质也分为两大类：有线和无线。
有线介质常用的有双绞线、同轴电缆和光纤。
无线介质包括卫星、微波、红外等。
双绞线：双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰，更主要的是降低自身信号的对外干扰。
把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
“双绞线”的名字也是由此而来。
