长城ATX-300P4-PFC电源

长城A TX－300P4－PFC电脑电源原理分析长城A TX－300P4－PFC是一台做工精细、性能优良的电脑电源，在品牌电脑和组装电脑中应用比较广泛，而且，此种电源的设计带有很大的普遍性，了解了这种电源的原理，理解其他电源的原理就会触类旁通。

因为大多数电源的电路大同小异。

以下是本人根据自己的理解对本电源电路原理做出的分析。

本电源从功能上可划分为9个部分，分别是抗干扰电路、整流滤波电路、辅助电源电路、振荡和脉冲控制电路、推挽驱动和开关驱动电路、输出整流滤波电路、稳压和保护电路、开关机控制电路和Power Good 产生电路。

1.抗干扰电路输入的220V电路首先经过抗干扰电路。

抗干扰电路由C1，L1，C2，C3和C4，L2，C5，C6，C7组成的两级π型LC滤波器构成。

这两级滤波器具有带通的特性，只允许工频的交流电通过，阻止其他频率的干扰信号通过，这样，一方面可以阻止电源线上外界的干扰进入电源，另一方面也可阻止电源本身产生的杂波干扰同一电源线路中的其他用电器，达到相互隔离的效果。

2.整流和滤波电路220V交流电再经过无源PFC电感L3进行功率因数校正，送入全桥ZL1进行桥式整流，然后给串联的C8，C9充电，起到交流滤波的作用，C8和C9在静态时被充电到150V左右，可供开关驱动管使用。

3.辅助电源电路辅助电源的作用是为主机提供5VSB供电，同时还要为电源中的其他组件供电。

5VSB是辅助5V电源，在主机中起到待机供电的作用，而且在需要时由它唤醒主电源，主电源在唤醒后，才有±5V，±12V和+3.3V 的供电输出。

辅助电源实质上就是一只开关稳压电源，主要由Q3，Q4，U3，WD1等组成。

整流后的300V直流电压经B2绕组加到Q3 c极，另一路经启动电阻R14加到Q3 b极，因此Q3导通，其c极电流开始增加，经B2的绕组互感，另一绕组感生电压经R11，C29注入Q3 b极，加速了Q3的饱和进程。

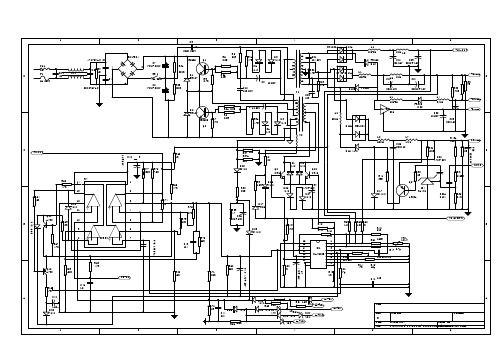

长城ATX300P4 PFC电路图完全分析作者：南门二饼文本错误难免仅供参考长城ATX300P4 PFC 这张电路图记得在一年前刚看到时，眼前几乎一片漆黑，瞪大眼睛也看不懂几个地方。

经过不断的积累，这张图的主体部分基本已能读懂了。

现在把我的理解发出来，一方面供铮新的手学习，半新的手参考，另一方面恳请老鸟们加以指导。

文中一定会有很多错误，包括一些会误人子弟的严重错误，欢迎大家拍砖，讨论。

见图1，这部分比较简单，主要是EMI(Electric Magnetic Interference)、PFC和整流桥。

C1,C4及C7是X电容(方块形的)，又叫跨接线路滤波电容(出自yzz163老大写的贴)，其功能是滤除火线与中性线(零线)之间的电磁干扰(常态噪声)。

至于为什么C1、C7的容量就定在0.22uF而放在中间位置的C4就用0.1uF的，类似这样的问题我想修理工要想理解就有一定的难度了，我曾看过一篇讲解其中理论的文章，结果是望着一串串以上下被拉升了的S打头的式子一个劲儿的蛋疼，心理纳闷儿当初高数是怎么考过的,最终放弃。

看来电气工程师和修理工不是一个东西。

不过我也不是贬低我们做维修的，话反过来说，你让一个搞设计的一晚上把一堆杂七杂八的的电源全都修好，他也一样翻。

C2、C3、C5、C6是Y电容(圆饼形的)，又叫线路旁通电容，其功能是滤除火线与地、中性线与地之间的电磁干扰(共态噪声)。

L1、L2是互感滤波器(共态扼流圈)，其功能是用来消除电力在线低通共态以及射频噪声。

保险丝不说了。

R1猜测是拨掉电源时放电用的。

L3是PFC(Power Factor Correction 功率因数校正)线圈，当然属于被动式PFC，其功能是提高电源对电网电能的利用效率。

我以前一直以为不装这个会浪费电，会多交电费的。

其实，是浪费电，但浪费的不是你家交费的电，这部分电被电源“反弹”回电网，其中一小部分消耗在电网的电线上了。

ZL1是整流桥，220的交流电过了它变为300V脉动直流电。

家用电脑组装配置单导读：我根据大家的需要整理了一份关于《家用电脑组装配置单》的内容，具体内容：电脑普及已经从城市发展到了农村，现在农村的电脑用户也是越来越多。

现在许多人也喜欢购买一款台式电脑。

下面是我跟大家分享的是，欢迎大家来阅读学习~操作方法01组装电...电脑普及已经从城市发展到了农村，现在农村的电脑用户也是越来越多。

现在许多人也喜欢购买一款台式电脑。

下面是我跟大家分享的是，欢迎大家来阅读学习~操作方法01组装电脑配置单一CPU：AMD APU A6-3500 盒装(三核心集成GPU核心) ￥580元主板：斯巴达克TA75MG(全固态、支持USB3.0/SATA3.0) ￥400元备选：昂达A75T魔固版￥470元内存：威刚(ADATA)万紫千红 DDR3 1333 4G ￥120元硬盘：西部数据 320G WD3200AAJS ￥460元显卡：集成HD6530D 流处理器320SP 相当于300-400元独立显卡电源：长城ATX-300P4-PFC(额定230W) ￥120元显示器：AOC E2243FW(LED) 21.5英寸刀锋系列￥869元机箱：大水牛经典-A1008 灰黑色￥99元键鼠套装：力胜KB-1101 雷霆战剑游戏套装￥55元合计：￥2703元02组装电脑配置单二AMD：速龙II X2 240 1 ￥410元技嘉GA-MA770-DS3(rev. 2.0) ￥559元或者捷波悍马HA03-GT3 ￥499元内存：金邦 2GB DDR2 800(千禧条) ￥145元硬盘：WD 320GB 7200转 16MB(串口/YS) ￥315元显卡：昂达 HD4830 512MB 神戈￥599元或者蓝宝4830 ￥699元光驱：先锋 DVD-130D ￥120元LCD：长城 M95 ￥760元机箱：大水牛 A0707(空箱) ￥105元电源：航嘉磐石400(2.0) ￥280元合计：￥3228元03组装电脑配置单三CUP：Intel 酷睿i5-6500 ￥1399元主板：技嘉B150M-D3H ￥699元内存：HyperX DDR4 2400 8GB ￥219元硬盘：HyperX FURY 240GB ￥499元显卡：七彩虹iGame 970烈焰战神￥2599元合计：￥5415元04组装电脑配置单四CPU：AMD A10-7850K ￥1169元内存：金士顿8GB DDR3 1600 ￥420元硬盘：希捷Barracuda 1TB 7200转 64MB单碟￥355元主板：技嘉G1.Sniper A88X ￥799元电源：航嘉MVP500 ￥369元机箱：游戏悍将特工3雪装版￥249元显示器：三星S27C750P ￥2499元光驱：三星SH-224BB ￥130元音箱：漫步者C2 ￥529元合计：￥6519元。

电子报合订本2010索引2010(上)目录一、新闻言论与专题类把文章“有用度”抓深抓实 (1)“节能减排”怎样普及到农村 (71)“节能减排”之我见 (111)聚集阳光建设新农村——一位农村读者的“节能减排”行动 (211)为《聚集阳光，建设新农村》叫好！ (231)畅谈节能减排的措施和构思 (251)“汽车下乡”返税电话骗局揭秘 (51)由“家电下乡”想到的 (31)数字电视——单芯片方案成为主流高清机顶盒有望降价 (131)高清机顶盒——融合功能是趋势降低价格才好销 (121)互联网电视蔚然成风目前还没有统一标准 (141)我很乐意为互联网电视买 (151)目前的互联网电视听起来很美，用起来不爽 (161)互联网电视要收费，难！ (221)靓声飘溢教师家园音乐营造轻松和谐 (151)对《电子报》创新发展的几点建议 (11)愿《电子报》永远高尚圣洁 (41)我对《电子报》的期望 (81)读《电子报》，给我带来惊喜成果 (171)期盼发明“智能黑板” (21)二、维修技术类1．彩电维修技术长虹PT4216型等离子彩电检修两例 (339)长虹PT4218型等离子彩电黑屏故障检修 (335)长虹PT60600等离子彩电故障检修一例 (337)长虹CN-5机心电源稳压二极管W1523.3Y的代换 (338)长虹LS07机芯液晶彩电故障检修方法……………………321～327 长虹CHD-2机芯下乡彩电故障维修实例17例……………………302 长虹CHD-2B机芯下乡彩电故障维修16例 (306)长虹CHD-3机芯下乡彩电故障维修实例16例 (305)长虹CR T电视各机芯间行变代换资料 (301)长虹G29D9彩电黑屏故障检修 (320)长虹C2939AE彩电无规律自动关机故障检修 (317)长威TV-14型彩电“三无”故障检修两例 (305)康佳PDP4218型等离子彩电伴音电路检修 (335)康佳PDP4218等离子彩电保护电路检修一例 (338)康佳IC-TM2018型液晶电视电源电路原理与检修 (336)康佳高清数字CR T彩电P29ST386数字板图文说明 (303)康佳P29ST386彩电数字板常见故障的检修 (304)给康佳T9421型彩电升级 (307)康佳K系列彩电小信号保护电路原理与检修 (313)TCL PD P42U6型等离子彩电无图像检修 (337)TCL IV22机芯下乡彩电故障维修实例18例 (309)用电压法干扰法和替换法解决海信TC2182CH水平亮线故障 (318)海信TF2107F(1)超级单芯片彩电无信号故障检修 (316)海信HDP2999D彩电无字符且行不同步检修一例 (318)彻底根治厦华XT-21A6N彩电屡损行管故障 (307)厦华XT-2196型彩电无光栅故障分析与检修 (306)熊猫25M08H彩电干扰横线的排除 (310)熊猫2568A彩电罕见水平亮线故障检修一例 (316)金星C6430彩电跑台疑难故障检修 (308)图解盛泰液晶电源……………341、342力信液晶电源维修图解………342～346晶辰006系列液晶电源维修图解…………………………345～348东芝34G6UXC型高清大屏幕彩电检修 (333)松下TC-43P18G型背投高清晰数字彩电检修 (339)松下M8屏等离子彩电原理与维修………………………328～333松下M19机心彩电字符异常故障检修两例 (310)索尼F29MH31彩电图像不良典型故障检修一例 (314)索尼KV-EX29M97彩电开机慢故障检修 (318)飞利浦29PT4423/93R彩电保护电路检修 (314)奇美液晶屏(V3151-LO1)逆变器整机保护分析图解 (334)背投彩电快速维修要点 (327)ICD PWLA2C电源板维修案例分析 (340)可变电阻接触不良导致彩电屡烧行管 (302)彩电行管击穿故障的安全检修法 (314)两例屡烧行管的特殊故障维修 (315)彩电维修中几种特有元件的检测 (317)老旧彩电常见十种故障修理经验 (316)彩电行扫描电路的检修 (308)散热片降温挽救LA7688A (307)彩电速修方略…………………319、320彩电亮度不稳定故障检修一例 (339)虚焊引发“老龄”彩电故障快修两例 (339)彩电特殊场故障检修四例 (311)彩电出现两幅图像怎样维修？ (312)双灯泡法检修彩电屡烧保险管故障 (311)用高清SZY数码彩电主板改造老、旧彩电 (312)彩电出现两幅图像怎样修理？ (312)彩电微处理器控制故障举例分析及检修 (315)让“彩电维修”版更实用 (301)彩电维修中的几例经验 (301)场块TDA3654故障二例 (338)2．电脑、通讯维修技术宏基多频彩显检修两例 (2)明基CR T显示器故障实例…………………222、232、242、245 AceR(明基)V551型CR T彩显行输出电路检修一则............294、295 明基Q7T3液晶显示器电源图 (82)明基显示器常见故障维修图示 (32)DELL液晶显示器黑屏故障维修步骤图示 (22)戴尔液晶显示器黑屏故障检修 (252)LG显示器偏色故障一例 (212)美格显示器出现“啪啪”声的原因 (212)《电子报》启发我修好神舟彩显 (242)IMB液晶显示器黑屏故障的检测与维修 (252)冠捷715P1380-F液晶彩显开关电源图 (132)长城A TX-300P4-PFC电脑电源辅助电路浅析 (294)谈批量维修长城A TX-300P4-PFC 电源经验 (297)台达DPS-250GB-4B A TX电源原理分析与检修……………283～285 三菱RD21GX专业显示器的高压电路分析与检修 (299)显示器无法关机的原因 (212)彩色显示器行管发热的原因及解决方法 (102)液晶显示器不开机故障分析与应急维修 (52)新型CR T显示器行输出电路原理与检修 (2)显示器常见故障现象与应对策略 (12)显示器无显示故障的特殊原因 (162)凭经验推测方正显示器故障件参数 (22)TEA1530A T构成的液晶显示器电源电路分析与检修 (42)教初学者检修笔记本电脑电源适配器 (92)宏基笔记本电脑电源线改进 (212)戴尔笔记本电脑电源适配器电路原理浅析与维修……………286～287 笔记本电脑电源适配器的故障检修 (300)更换电脑主板鼓包电容的又一种方法 (2)更换电脑主板电容的简洁方法 (32)小开关导致的大毛病 (52)电容虚焊导致电脑不开机 (132)给全密封CPU风扇加润滑油 (132)检修电脑死机故障的教训……………132 用诊断卡快速判断电脑故障……142、152用“吹气法”通电脑主板焊孔 (202)在电脑主机内加装音响时遇到的问题 (212)二手IBM笔记本电脑通病排除经验 (32)步步高BA500掌上电脑检修步骤 (162)笔记本电脑通用拆卸技巧 (202)路由器工作不稳定的一种原因 (52)三星打印机卡纸故障修复图示 (102)佳能IR2120S数码复印机疑难故障的应急维修 (112)巧修EPSON LQ—1600KⅢ＋打印机进纸故障 (22)打印机常见故障检修19例 (122)联想打印机故障代码含义及处理方法速查表……………172、182、192HP打印机开机无反应的检修 (12)激光打印机定影控制电路的修复 (202)金邦U盘写保护故障的修复 (162)自制“导电胶”修复报废键盘 (12)远程教育电脑维护经历 (112)慎用“拍打法”维修电脑 (192)网线信息模块接触不良的解决方法 (192)U盘常见故障的维修 (2)别被“外表靓丽”的电容所蒙蔽 (252)3．数码、音像维修技术新科蓝光DVD 9100电源原理与故障实例 (33)万利达MDVD-6838视盘机电源实测电路图 (163)厦新DVD832D型开关电源原理与修理 (163)步步高便携DVD机电源电路简析与维修 (203)奇声4026型DVD机电源图 (53)用“电击法”修复DVD无声故障 (213)修复DVD电源板的“万能法” (23)手提式DVD机直流变换及稳压电源原理与维修 (23)老旧碟机进出仓常见故障分析与检修……………………………83、93下乡维修碟机故障实例 (93)DVD机视频电路故障检修要点与实例…………………………103、104多故障奇声A V2400功放检修记 (123)步步高AB217型功放原理分析………………………223、233、235简易两路A V切换器的制作 (143)用“切割法”修进口A V功放 (153)定压式功放电路原理与维修 (213)奥马专业功放电路分析与维修 (253)步步高朗文4980电子词典原理详解 (133)步步高T800点读机典型故障分析与检修 (113)步步高复读机声小故障检修 (123)步步高有绳录音电话原理分析…173、183步步高无绳电话原理分析………193、203TTL-218型多功能电话机简介及电路改进 (174)手机自动关机的一种原因 (163)展讯芯片组手机电路原理与维修………43、44、53、63、73、97MP3不开机检修一则 (13)MIK3842A的一种启动方法 (3)快修三星手机锂电简法 (3)用硅胶修复手机不开机故障 (3)康佳FM无线耳机电路原理图 (13)华美电源模块修复 (93)判断烧焦启动电阻阻值的经验 (143)手机充电器无输出故障的检修 (224)液晶投影机清洁维护教程 (243)素尼ICF-SW20系列收音机短波段特色及检修 (144)厦华牌无线耳机转发器原理简介及故障处理 (102)4．白色家电维修技术海尔KFRD27GW/VZXF空调不工作的维修 (54)窗式空调器蒸发器泄漏故障的修复…………………………114、115美的KFR-25G W空调器遥控失灵故障检修 (234)华凌BCD-182WE型无霜冰箱屡损除霜发热管的检修 (164)半导体冰箱电子温控器原理及检修 (254)海尔全自动洗衣机维修一例 (44)松下爱妻号XQB52-858型微电脑波轮洗衣机检修一例 (44)威力XQB30-1型全自动洗衣机上门快修 (64)洗衣机漏电故障排除4例 (4)三洋XQB60-586型全自动洗衣机维修一例 (174)威力XQB46-4603型全自动洗衣机失控的维修 (184)洗衣机脱水故障维修三例 (204)5．小家电维修技术根据实物绘制的200A型光波炉图纸 (298)海尔HR-7753GM(S)型微波炉无法启动的修复 (24)微波炉的常见故障检修实例 (214)美的SH2050型电磁炉不加热的检修 (144)美的MC-PSD18B型电磁炉维修五例 (54)樱本BT-18型电磁炉检修一例 (64)SGC01型雅乐炉原理与故障维修 (154)正夫人DS-3110SB型电磁炉的维修 (164)用电位器巧代美的商用电磁炉主控开关 (194)希贵WD800-A微波炉屡烧保险管的修理 (124)富士宝IH-P350型电磁炉控制面板失常的应急处置 (194)富士宝电磁炉烧IGBT管的检修 (254)西门子JA-1816A型电磁炉电路原理剖析...........................281、282 微波炉加热打火的原因及修理 (101)电磁炉故障范围的确定与维修方法 (214)电磁炉按键板的修理 (184)电磁炉多器件损坏的维修实例 (34)音和牌1012型泡茶电磁炉断续加热的检修 (94)三角牌CFXB50-70XA煮、炖煲原理与维修 (295)怡乐SC300-1型食品加工机电路原理与故障检修…………………74、76 万宝YLB60-100型电压力锅不工作的检修 (164)伟龙W L-T235型电子紫砂炖锅的剖析与维修 (224)美的CH60型自动电压力锅原理与维修 (4)电饭锅维修中杜绝过热故障一法 (14)尚朋堂SC-1271豪华方形电饭煲检修三例 (74)科顺牌JY800-D2型全自动电热豆浆机故障修理 (34)唯尔RVI-80微型凋温电热锅的检修 (104)红牌HP318型快速电热水壶工作原理与维修 (64)三角牌DQP-50C型电热水瓶电路分析与维修 (14)家用烟道式热水器原理与故障维修 (134)雀之灵ZDK系列磁浮子式全自动开水器原理与检修 (298)两例燃气热水器故障分析与处理 (174)摩尔系列节能灯修理记………………84 电子节能灯工作原理分析和常见故障的检修 (54)益众节能灯不亮的检修 (254)泰源TY06型消防应急灯维修及改进 (214)家用加湿器原理与故障检修 (104)威力WL-900B型布罩干衣机结构、电路原理与维修 (124)兄弟牌WL-572型多功能足浴盆功能失常检修记 (204)精锐牌电子足浴盆改装实例 (244)使用“移花接木法”的两则维修实例 (104)开关电源误差比较器TLA31的检测 (84)海陆通牌万能充电器简介 (14)电动车充电器的维修经验及自制工具 (44)铅酸蓄电池智能充电器原理与维修方法 (114)科斯达电动自行车充电器简介与检修实例 (297)明伟12V开关电源电路原理分析与故障检修 (287)6．综合维修技术汽车微机控制(电喷)系统的故障检修10例……………………3、4、13节油的大花塞 (52)汽车电流表和汽油表的检验、调整与检修 (116)汽车仪表显示系统的检验调整与故障检修……………………143、144喊话/音乐扩音机原理及维修 (34)两款石英灯电子变压器电路简析与维修 (72)XXS-8211智能闪光报警器原理与故障检修………………………62、72车用空调压缩机故障速修表 (84)ECG-5403心电图机导联选择逻辑控制电路原理与检修 (106)HRD型电子测温仪原理简介及故障检修 (105)康胜多功能健康器原理与维修 (202)西门子smile CT机特殊故障维修 (162)给CDB-1超短波电疗机加装疗程定时电路…………………163、166XG-500型X线机电源电路与检修 (224)NC100C形臂X射线机不曝光故障的维修 (244)牙科专用低速打磨机检修 (75)用反向思维修复指针式万用表电阻挡记 (184)台达DSP-680CBA型电源典型故障检修 (293)维修SUNK0903型多功能热风焊台 (205)电子清纱器原理与常见故障检修实例………………………………5、15“灵活利用电焊机220V和380V的端口”不科学 (25)JDIA型电动机电磁调速控制器原理及检修 (225)B2151型龙门刨床直流电机组常见故障检修(上)、(下)……………25、35废棉打包机台控制电路及检修 (195)华中CJK6032数控车床故障维修二则 (215)采用接近开关来控制机床正反转行程 (45)金属化有机薄膜电容器充放电试验装置原理及检修(上)、(下)……45、55APC100型等离子弧切割机原理及检修(上)、(下)………………115、125TDL80-2B电动离心机电路原理与维修 (65)关于《锰烧高压风机欠失压保护回路改进》的再探讨 (145)单相电容式异步电动机绕组维修……………………………145、155异步电动机转子绕组故障检修 (65)电磁调速电动机故障排除四例 (105)三相交流电动机能耗制动原理及检修 (85)TZH2系列三相复励同步发电机常见故障处理 (95)电动机定子绕组故障诊断与检修…95、992000kW/10kV高压电动机过热烧坏故障分析及预防 (195)STCK-24型同步发电机不发电的检修 (235)棒料剪断机制动失灵故障排除 (95)ST3PF型时间继电器电路剖析与维修 (125)MZ(D)-100型自动埋弧焊小车原理及检修 (135)DWP2XX系列微机保护控制高压桓原理简析与故障处理…………165、175设备停转故障的检测与保护 (165)FYD-362多功能超声波焊接机原理简介及检修 (185)YYB94型氧量变送器加热控制保护电路原理与检修 (185)Z X7-400S T直流氩弧焊机维修一例…20 5铝电解微机控制假故障排除 (215)电缆桥架架设不当引起的电气火灾事故分析 (205)TC90型金属探测器常见故障维修实例………………………299、300 TM88型金属探测器的原理与常见故障检修……………288～290 变电站功率方向继电器原理与故障检修 (245)变电站自动重合闸装置原理和故障检修 (255)欧莱特SBS-15全自动干手器原理与检修思路 (296)联想万全T(R)350服务器电源电路原理剖析及共性故障………290～292三、制作与开发类1．基础知识与职业技能类怎样掌握星——三角形换接启动控制电路 (6)快捷判断流量变送器内放大器的状况 (26)对比实验与巧妙突破——《电工基础》实验教学点滴 (76)试谈电子实训课程中的拓展教学法 (86)将受控源视为独立源处理的叠加原理 (236)教学中IC振荡器相位平衡条件的判断 (246)谈“RC自激振荡嚣”的工作原理 (116)N进制异步计数器设计方法 (236)四步制作幻灯片课件视频 (226)用PowerPoint 2003制作动画课件 (36)学校主页访问提速的技巧 (216)熔断器和热继电器的正确使用方法 (196)小小广播电台 (216)也谈《复杂混联电阻》的计算化简方法 (136)自举电路在功率放大器中的应用 (46)RS触发器中“不定状态”的探讨 (56)电容降压直流电源简单计算及容抗速查表........................86、88 稳压二极管的工作原理及应用 (156)电路图中虚线的用途 (146)锂电池容量测量电路 (176)五路音源字符显示切换器电路 (26)谈石英晶体振荡器及其应用 (66)用万用表检测场效应管的方法 (76)如何用示波器测量电子元器件 (176)自制LED数显光伏表..................226 一款实用的双向可控硅测试电路 (16)电子电气设备接地的分类……186、196区分红外发射管与普通发光二极管的简单方法 (196)简单实用的万年电路板 (16)数字万用表电源供电的附件设计制作 (166)CMOS电路的输入特性与系统的保护 (96)电子转换开关电路及应用 (206)定时光控路灯控制电路……………96、98常见的多谐振荡器电路…………136、137智能型防窃电与计量电表技术(上)、(下)………………146、156、166用单片机制作简单音乐播放器 (186)CMOS电路与其他电路接口的使用方法…………………………26、36如何延长电烙铁的使用寿命 (126)延长电烙铁使用寿命的方法 (218)电磁辐射监测器 (16)在Word中灵活绘制电路原理图 (48)CAXA2007电子元件库的灵活应用 (106)2．电子元器件大功率MOSFET的安全使用…261、262伺服式交直流电流传感器 (277)激光二极管的APC驱动电路设计 (276)激光二极管脉冲驱动APC电路 (277)几种常用传感器剖析 (58)采用PIC810PG控制I C的40英寸液晶电视电源………………128、129全电压输入的AC-DC电源模块 (108)电流模式降压型DC/DC转换器ACT4060SH…………………188、189使用NCP1014带PFC的离线8W LED反激式电源 (258)BL8530的灵活应用 (226)良亮牌MT969触模调光台灯电路 (138)用M51516制作多功能车载放大器 (36)创联开关电源图 (258)六种波形发生器电路 (88)50Hz晶体振荡器 (278)高效率LED照明灯 (275)二极管激光器电源……………264～274光一电流变换电路BH1620 (279)六阶巴特沃斯低通滤波器 (279)红外接近检测器 (280)CD4066四双向模拟开关的简易测试 (126)可靠性好的应变型加速度传感器 (275)发光二极管与红外线发射二极管的区别 (126)各种常用二极管的检测方法 (56)3．实用电子制作安防主开关的遥控电路 (277)手机的防盗和充电电路 (278)可实现4W的PLL锁相环调频立体声发射机制作……………201、211三相电源相电压失效自动切换电路 (278)小功率三相异步电机接单相电源运行的方法 (66)自制直流电机失磁保护继电器 (198)韩国电热毯温控器 (144)自制取暖器控制电路……………231、235袖珍阅读灯 (275)对《家禽自动孵化箱的制作》一文温控电路的简化 (21)自制绕线机 (48)分段逼近的充电器电路 (6)实用电子熔丝电路 (94)晶振稳频发射机的制作 (195)JZX型轴向位移测虽保护装置原理组成…………………………15、35运用变频技术改进B220型龙门刨自动进刀系统…………………75、85变频器欠压故障的排除 (55)建议制定振动电动机国家质量标准 (175)微型铜管焊接机的制作 (185)用红外传感器制作的人体感应多功能控制器 (82)利废改制车库无线防盗报警器 (94)投掷游戏电路 (82)太阳能充电控制器 (263)太阳能充电器和LED照明灯 (279)用LED手电筒附加红外检测功能 (227)检查光纤束的LED闪光器 (246)75W反激式LED驱动电源 (276)用废遥控器自制太阳光充电LED手电筒 (229)省电的LED调光台灯 (227)带欠压报警的电动车LED电压电表 (227)立体声耳机放大器 (36)HIOKI 3166功率测试仪的使用 (155)“松久”牌24V节能灯电路剖析 (46)常用废旧磁性元件的热拆卸法 (256)经验主义的教训 (196)自制家用高效油烟抽排机 (258)赢头马手机应急充电器 (178)4．单片机应用技术基于A T89C2051单片机的双路输出定时电路 (8)基于A T89S51的智能电话语音报警系统 (78)基于89S52单片机的多心电缆智能检测系绕 (148)自制低频信号发生器 (18)基于USB接口的大容量数据采集存储系统设计 (28)电脑机箱风扇智能温控仪 (58)51系列单片机(C语言)快速入门(一)～(四)...218、228、238、241、248 DIY数字时钟 (98)自制简易家用温度测量器 (138)C程序中用union实现浮点数与IEEE格式转换 (178)用PIC16F877A单片机制作4位电子密码锁 (168)自制T68镗床试教板及PIC控制 (208)传统铣床的PIC控制 (38)中子测水技术在高炉上料焦炭中的应用 (48)西门子变频器危险警告种类及其含义 (108)PIC控制编程入门 (118)PIC步进控制编程实例 (198)西门子S7-200PI C在2500rr13高炉上料主皮带润滑系统中的应用 (158)一种高层变频供水系统节能改造方案 (178)RMQ1系列双万能断路器一体式自动转换开关的应用 (188)工业生产中的焊接及其注意事项 (68)汽车组合开关自动检测装置 (118)5．产品开发技术鱼缸增氧泵节能减噪控制电路………1 1 无线收发芯片nRF2401及C语言程序 (238)一款(88—108)MHz调频立体声发射器 (171)运放输出电流放大电路设计要焦 (280)不用滤波器的D类放大器 (280)减小升压型开关电源的待机功耗 (279)自行车用智能电子锁 (280)肌电的检测及应用实验............262、263 一种简单的欠压保护电路 (256)四、卫星电视及有线电视技术类1．卫星电视接收技术76.50E亚太2R华语节目接收实验......47 中星9号直播星接收问题问答 (187)中九山寨机的业余升级实践 (177)中九三星数码王TXD-668B升级详解 (210)80cm Ku天线收凤凰卫视 (91)就地取材修C锅 (260)Ku高频头频偏简易判断方法…166、167圆极化高频头的利用 (257)DM500s默认登录口令的修改 (67)轻松玩转DM500开机画面的制作与更改 (237)皇视HSR-2080A数字机解码芯片视频输出端损坏的应急修理 (67)寻星仪电量指示器电路 (57)将中九机改成12V供电 (59)代换卓异5518AH中九直播星专用机电源 (192)卫星电视接收中的干扰问题及解决办法 (257)将旧移动DVD改为移动DVB (212)给博尚ALT600A-CA01型接收机加装遥控开关机电路…………117、119高频头本振偏移引发的远教系统故障 (17)2．广擂电视发射、传播与接收技术硬盘播出系统在县级电视台的运用 (17)HARRIS调频发射机与非压缩数字通道 (57)一路主及三路备份音频信号按权限智能切换 (27)广播发射机自动化控制常用模式 (137)数字电视有条件接收系统C A S简介 (117)在山区农村发展有线数字电视的思考 (117)调频发射机各种预加重电路 (77)有线电视数字/模拟优劣谈 (87)电视发射机中场效应管的保存及测量注意事项 (107)光发射机的原理与检修及其正确的保养……………………247、248发射台天馈线系统的维护与检修 (47)浅谈当前的主流天线 (127)短波发射机天线交换开关的控制与维护……………………207、217PSM中波发射机原理及功放模块故障分析 (217)DM10数字调幅中波广播发射机缓冲放大器故障检修一例 (247)150kW PSM大功率短波发射机冷却系统的原理与维护 (147)1kW全固态PD W发射机工作原理及维修………………………187、197全固态电视发射机功率放大器的维修 (7)DFIOOA型短波发射机维护体会 (167)凯腾四方发射机逻辑控制器原理分析 (107)GWS862H4型光工作站原理及故障处理 (157)有线电视光缆工程设计图纸的编制经验谈……………………157、167家庭有线电视线路布线技巧 (237)有线电视网络的均衡问题 (177)有线电视常见故障原因及处理……77、87有线数字电视机顶盒的使用问题 (37)有线数字电视机顶盒维修两例 (37)新大陆数字电视机顶盒电源故障检修一例 (177)熊猫牌有线数字电视机顶盒电源开关故障一例 (67)HSC-1100数字机顶盒电源故障的维修 (227)五、家用电脑类在Windows 7中免费对U盘加密 (19)比铜墙铁壁更坚固Windows 7安全保护全攻略 (49)用好Windows 7必做十一事 (149)Windows7的八大必学操作技巧 (159)让Windows7拥有像XP 一样的任务栏 (189)桌面即时贴随时提醒我 (219)直接留言在屏幕上 (229)给刻录找个“智能化军师” (9)电脑操控新玩法鼠标手势任你打 (199)程序没反应SuperF4帮你忙 (229)不重启也能修改其他用户的注册表 (29)用Opera Unite“分享”你的电脑 (239)双管齐下为系统分区“减肥” (119)将纸质文字快速转换成文本或Word文件的三种方法 (99)W o r d中轻松设置同一文档纸张的不同 (219)让PPT演示文稿也能在DVD里播放 (259)把Excel单元格中的数字藏起来 (59)用“好压”也可搞定图片那点事 (239)为文档批量添加自动编号和待选项 (29)巧妙解压混乱的分卷RAR压缩包 (29)让隐藏隐私更安全简便 (39)Flash背景音乐轻松提取 (229)把Y ouTube视频转为MP3文件 (79)让您的QQ备注与众不同 (249)三招搞定电脑安全保护 (169)我用TeamV iewer遥控服务器 (179)瞬间搞定文件批量编号 (189)网页版文件共享服务送给你 (229)三招让你远离垃圾邮件的骚扰 (69)邮件管理大比拼 (89)一招清除“添加或删除程序”列表中的顽固残留信息 (249)来无影去无踪教你上网不留痕 (259)将U盘改造成属于自己的工具USB CD (79)发工资该准备多少不同面值钞票呢？WPS表格帮你忙！ (119)AppRemover帮你彻底移除杀毒软件 (129)不花钱，让主板内置声卡“变身”千元级X-Fi独立声卡 (129)N卡、A卡通用超频软件MSIAf terBumer点评 (139)拆穿奸商的伎俩——你的硬盘用了多久我知道！ (209)制作防复制、防拷贝光盘 (109)不显山露水的“高强度加密” (259)巧借exFA T格式让16G B大容量U盘更好用 (19)显卡超频数我更强——点评新一代超频软件GPU Tool (9)六、电子消费类1．数码新品超低价网影HD330高清网络影音播放器………………………19、39 网影HD360高清播放机的选购和体验手记……………………179、181 录像我用网影BR3003看球无需再熬夜……………………249、254、255 玩硬盘CD引发烧新潮——网影HD330 音频播放效果赏析……………109、111 轻松实现摄像梦想高性价比的SPEED HD-9数码摄像机 (59)低价也能高烧——网影硬盘CD播放器使用心得 (209)一款比大众手机还便宜的高清数码摄像机-SPEED HD-9Z.........219、221 高速摄影时如何在适当时间按快门？ (9)制作适合硬盘CD机播放的APE音乐………………139、141、147五步轻松打造美人照 (159)数码门禁主机带两个读卡器的实现 (241)2．家电消费电动车电池的正确使用与保养 (241)电动自行车电池，如何节能环保？ (189)锂电池用于改装电动车须谨慎 (101)这是太阳能电池吗？ (81)简单可靠的太阳能热水器上水装置 (21)防止电磁炉内部进水的措施 (41)白色家电的清洁保养 (61)家用电器也要“洗澡”………131、132希望“机动车安全行使提醒器”被采用 (71)LED背光显示器的四大优势 (191)利用电脑板卡包装袋作LED数码管滤光片 (151)停电和来电都有提示音的报讯器 (221)自制适合聋人使用的振动式无线遥控门铃 (31)自制简易电子血压计 (91)数字式按时服药提醒器 (227)一种新型电冰箱控制器 (184)简易收音机支架 (61)废锂电池的利用 (81)对手机万能充电器的看法及改进 (31)《电子报》和我的节能之旅 (71)用插座开关代替电视机和机顶盒开关 (132)让机顶盒与电视机同步关机——一款学习型红外遥控插座 (181)飞普利斯自动应急照明灯电路实测与分析 (41)自制交流LED节能延时灯 (61)单相漏电保护器的选用及注意事项 (121)建议停产或改进早期螺口灯头(座) (91)七、视听技术类1．音响实用技术“拓荒者”胆机 (20)直热功率管4PIS的应用 (30)精心打造845单端甲类胆功放………………………………50、60、70用曙光管350C制作胆功放 (210)胆机倒相电路原理及应用………220、230超线性单端胆机 (230)胆机前石后胆式电源 (70)介绍一款前苏联高品质电子管放大器…………………………80、90动动手让胆管更漂亮 (90)全直热管10W功放 (40)直热管驱动KT88推挽输出级的创新 (100)全直热管3W小胆机 (120)直热式电子管应用探讨 (10)6N5P甲类推挽20W功放 (130)音色醇厚的胆石混合功放机 (130)前级电子分频胆功放 (140)电子管阳极电压的极限值 (150)用6F3制作的胆前级 (150)电子管阴极的加热方式及种类 (160)自制前胆后石重低音BTL功放 (170)近代SEPP名胆机OTL-1和20A…250、251推挽式甲类功放输出功率及损耗分析 (260)提高胆机分辨率的前提 (190)电子管最高玻壳温度 (200)厂机胆功放罕见故障修理记实…170、171D类放大器与胆机、石机对比感受 (200)家用卡拉OK功放机的打摩升级 (240)两款汽车功放集成电路 (110)音响系统中干扰声和啸叫声产生的原因及排除方法 (110)汽车低音炮电源电路原理及维修…………………………120、130自制闪光装饰音箱 (160)信号线屏蔽层“抽筋”引起杂音故障 (10)音箱的修理…………………………20、302．视听产品使用选购简单实用的DVD光盘录像机——海尔DVR-H9000 (169)海尔DV558--款高性价比数码摄像机……………………160、161海尔DV-E50一款多功能高像素数码摄像机……………190、191天逸7.1声道高清前后级分体式功放隆重上市…………………199、200摄像拍照两不误高清输出全功能…70、79。

FEATURES1 2 3 4 5 6 7 816 15 14 13 12 11 10 91IN+1IN−FEEDBACKDTCCTRTGNDC12IN+2IN−REFOUTPUT CTRL V CCC2E2E1D, DB, N, NS, OR PW PACKAGE(TOP VIEW) DESCRIPTION TL494PULSE-WIDTH-MODULATION CONTROL CIRCUITSSLVS074E–JANUARY1983–REVISED FEBRUARY2005•Complete PWM Power-Control Circuitry•Uncommitted Outputs for200-mA Sink orSource Current•Output Control Selects Single-Ended orPush-Pull Operation•Internal Circuitry Prohibits Double Pulse atEither Output•Variable Dead Time Provides Control OverTotal Range•Internal Regulator Provides a Stable5-VReference Supply With5%Tolerance•Circuit Architecture Allows EasySynchronizationThe TL494incorporates all the functions required in the construction of a pulse-width-modulation(PWM)control circuit on a single chip.Designed primarily for power-supply control,this device offers the flexibility to tailor the power-supply control circuitry to a specific application.The TL494contains two error amplifiers,an on-chip adjustable oscillator,a dead-time control(DTC)comparator, a pulse-steering control flip-flop,a5-V,5%-precision regulator,and output-control circuits.The error amplifiers exhibit a common-mode voltage range from–0.3V to V CC–2V.The dead-time control comparator has a fixed offset that provides approximately5%dead time.The on-chip oscillator can be bypassed by terminating RT to the reference output and providing a sawtooth input to CT,or it can drive the common circuits in synchronous multiple-rail power supplies.The uncommitted output transistors provide either common-emitter or emitter-follower output capability.The TL494provides for push-pull or single-ended output operation,which can be selected through the output-control function.The architecture of this device prohibits the possibility of either output being pulsed twice during push-pull operation.The TL494C is characterized for operation from0°C to70°C.The TL494I is characterized for operation from –40°C to85°C.AVAILABLE OPTIONSPACKAGED DEVICES(1)SHRINK SMALL THIN SHRINK T A SMALL OUTLINE PLASTIC DIP SMALL OUTLINEOUTLINE SMALL OUTLINE(D)(N)(NS)(DB)(PW) 0°C to70°C TL494CD TL494CN TL494CNS TL494CDB TL494CPW –40°C to85°C TL494ID TL494IN———(1)The D,DB,NS,and PW packages are available taped and reeled.Add the suffix R to device type(e.g.,TL494CDR).Please be aware that an important notice concerning availability,standard warranty,and use in critical applications of TexasGNDV CCC1E1C2E2FEEDBACKREFTL494PULSE-WIDTH-MODULATION CONTROL CIRCUITSSLVS074E–JANUARY 1983–REVISED FEBRUARY 2005FUNCTION TABLEINPUT TO OUTPUT FUNCTION OUTPUT CTRL V I =GND Single-ended or parallel output V I =V refNormal push-pull operationFUNCTIONAL BLOCK DIAGRAMAbsolute Maximum Ratings(1) Recommended Operating ConditionsTL494 PULSE-WIDTH-MODULATION CONTROL CIRCUITSSLVS074E–JANUARY1983–REVISED FEBRUARY2005over operating free-air temperature range(unless otherwise noted)MIN MAX UNIT V CC Supply voltage(2)41VV I Amplifier input voltage V CC+0.3VV O Collector output voltage41VI O Collector output current250mAD package73DB package82θJA Package thermal impedance(3)(4)N package67°C/WNS package64PW package108 Lead temperature1,6mm(1/16inch)from case for10seconds260°CT stg Storage temperature range–65150°C (1)Stresses beyond those listed under"absolute maximum ratings"may cause permanent damage to the device.These are stress ratingsonly,and functional operation of the device at these or any other conditions beyond those indicated under"recommended operating conditions"is not implied.Exposure to absolute-maximum-rated conditions for extended periods may affect device reliability.(2)All voltages are with respect to the network ground terminal.(3)Maximum power disipation is a function of T J(max),θJA,and T A.The maximum allowable power dissipation at any allowable ambienttemperatire is P D=(T J(max)–T A)/θJA.Operating at the absolute maximum T J of150°C can affect reliability.(4)The package thermal impedance is calculated in accordance with JESD51-7.MIN MAX UNIT V CC Supply voltage740VV I Amplifier input voltage–0.3V CC–2VV O Collector output voltage40V Collector output current(each transistor)200mACurrent into feedback terminal0.3mA f OSC Oscillator frequency1300kHz C T Timing capacitor0.4710000nFR T Timing resistor 1.8500kΩTL494C070T A Operating free-air temperature°CTL494I–4085s +ȍNn +1(x n *X)2N *1ǸElectrical CharacteristicsReference SectionOscillator SectionError-Amplifier SectionTL494PULSE-WIDTH-MODULATION CONTROL CIRCUITSSLVS074E–JANUARY 1983–REVISED FEBRUARY 2005over recommended operating free-air temperature range,V CC =15V,f =10kHz (unless otherwise noted)TL494C,TL494I PARAMETERTEST CONDITIONS (1)UNIT MIN TYP (2)MAX Output voltage (REF)I O =1mA 4.755 5.25V Input regulation V CC =7V to 40V 225mV Output regulationI O =1mA to 10mA 115mV Output voltage change with temperature ∆T A =MIN to MAX 210mV/V Short-circuit output current (3)REF =0V25mA(1)For conditions shown as MIN or MAX,use the appropriate value specified under recommended operating conditions.(2)All typical values,except for parameter changes with temperature,are at T A =25°C.(3)Duration of short circuit should not exceed one second.C T =0.01µF,R T =12k Ω(see Figure 1)TL494C,TL494I PARAMETERTEST CONDITIONS (1)UNIT MIN TYP (2)MAXFrequency10kHz Standard deviation of frequency (3)All values of V CC ,C T ,R T ,and T A constant 100Hz/kHz Frequency change with voltage V CC =7V to 40V,T A =25°C 1Hz/kHz Frequency change with temperature (4)∆T A =MIN to MAX10Hz/kHz(1)For conditions shown as MIN or MAX,use the appropriate value specified under recommended operating conditions.(2)All typical values,except for parameter changes with temperature,are at T A =25°C.(3)Standard deviation is a measure of the statistical distribution about the mean as derived from the formula:(4)Temperature coefficient of timing capacitor and timing resistor are not taken into account.See Figure 2TL494C,TL494I PARAMETERTEST CONDITIONSUNIT MIN TYP (1)MAX Input offset voltage V O (FEEDBACK)=2.5V 210mV Input offset current V O (FEEDBACK)=2.5V 25250nA Input bias currentV O (FEEDBACK)=2.5V 0.21µA –0.3to Common-mode input voltage range V CC =7V to 40VV V CC –2Open-loop voltage amplification ∆V O =3V,V O =0.5V to 3.5V,R L =2k Ω7095dB Unity-gain bandwidth V O =0.5V to 3.5V,R L =2k Ω800kHz Common-mode rejection ratio ∆V O =40V,T A =25°C6580dB Output sink current (FEEDBACK)V ID =–15mV to –5V,V (FEEDBACK)=0.7V 0.30.7mA Output source current (FEEDBACK)V ID =15mV to 5V,V (FEEDBACK)=3.5V–2mA(1)All typical values,except for parameter changes with temperature,are at T A =25°C.Electrical CharacteristicsOutput SectionDead-TimeControlSectionPWM Comparator SectionTotal DeviceSwitching CharacteristicsTL494PULSE-WIDTH-MODULATION CONTROL CIRCUITSSLVS074E–JANUARY 1983–REVISED FEBRUARY 2005over recommended operating free-air temperature range,V CC =15V,f =10kHz (unless otherwise noted)PARAMETERTEST CONDITIONS MINTYP (1)MAX UNIT Collector off-state current V CE =40V,V CC =40V 2100µA Emitter off-state currentV CC =V C =40V,V E =0–100µA Common emitter V E =0,I C =200mA1.1 1.3Collector-emitter saturation voltage V Emitter followerV O(C1or C2)=15V,I E =–200mA 1.52.5Output control input current V I =V ref3.5mA(1)All typical values,except for temperature coefficient,are at T A =25°C.See Figure 1PARAMETERTEST CONDITIONSMIN TYP (1)MAX UNIT Input bias current (DEAD-TIME CTRL)V I =0to 5.25V–2–10µA V I (DEAD-TIME CTRL)=0,C T =0.01µF,Maximum duty cycle,each output45%R T =12k ΩZero duty cycle 33.3Input threshold voltage (DEAD-TIME CTRL)VMaximum duty cycle0(1)All typical values,except for temperature coefficient,are at T A =25°C.See Figure 1PARAMETERTEST CONDITIONSMIN TYP (1)MAX UNIT Input threshold voltage (FEEDBACK)Zero duty cyle4 4.5V Input sink current (FEEDBACK)V (FEEDBACK)=0.7V0.30.7mA(1)All typical values,except for temperature coefficient,are at T A =25°C.(1)All typical values,except for temperature coefficient,are at T A =25°C.T A =25°C(1)All typical values,except for temperature coefficient,are at T A =25°C.PARAMETER MEASUREMENT INFORMATIONTest InputsOutput 1Output 2ΩTEST CIRCUITV CC V CC 0 V 0 VVoltage at C1Voltage at C2Voltage at CTDTC FEEDBACK0 V0.7 V VOLTAGE WAVEFORMSDuty CycleTL494PULSE-WIDTH-MODULATION CONTROL CIRCUITSSLVS074E–JANUARY 1983–REVISED FEBRUARY 2005Figure 1.Operational Test Circuit and WaveformsPARAMETER MEASUREMENT INFORMATIONV IFEEDBACKOutput= 15 pF TEST CIRCUITOUTPUT VOLTAGE WAVEFORMNOTE A:C Lincludes probe and jig capacitance.Output TEST CIRCUITOUTPUT VOLTAGE WAVEFORMNOTE A:C L includes probe and jig capacitance.TL494PULSE-WIDTH-MODULATION CONTROL CIRCUITSSLVS074E–JANUARY 1983–REVISED FEBRUARY 2005Figure 2.Amplifier CharacteristicsFigure mon-Emitter ConfigurationFigure 4.Emitter-Follower ConfigurationTYPICAL CHARACTERISTICS1 k4 k 10 k 40 k 100 k 400 k 1 Mf − O s c i l l a t o r F r e q u e n c y a n d F r e q u e n c y V a r i a t i o n − H zOSCILLATOR FREQUENCY ANDFREQUENCY VARIATION †vsR T − Timing Resistance − Ω†Frequency variation (∆f) is the change in oscillator frequency that occurs over the full temperature range.A − A m p l i f i e r V o l t a g e A m p l i f i c a t i o n − d Bf − Frequency − HzAMPLIFIER VOLTAGE AMPLIFICATIONvsFREQUENCYTL494PULSE-WIDTH-MODULATION CONTROL CIRCUITSSLVS074E–JANUARY 1983–REVISED FEBRUARY 2005Figure 5.Figure 6.PACKAGING INFORMATIONOrderable Device Status(1)PackageType PackageDrawingPins PackageQtyEco Plan(2)Lead/Ball Finish MSL Peak Temp(3)TL494CD ACTIVE SOIC D1640Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494CDBR ACTIVE SSOP DB162000Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494CDBRE4ACTIVE SSOP DB162000Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494CDBRG4ACTIVE SSOP DB162000Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494CDE4ACTIVE SOIC D1640Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494CDG4ACTIVE SOIC D1640Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494CDR ACTIVE SOIC D162500Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494CDRE4ACTIVE SOIC D162500Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494CDRG4ACTIVE SOIC D162500Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIM TL494CJ OBSOLETE CDIP J16TBD Call TI Call TITL494CN ACTIVE PDIP N1625Pb-Free(RoHS)CU NIPDAU N/A for Pkg TypeTL494CNE4ACTIVE PDIP N1625Pb-Free(RoHS)CU NIPDAU N/A for Pkg TypeTL494CNSR ACTIVE SO NS162000Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494CNSRG4ACTIVE SO NS162000Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494CPW ACTIVE TSSOP PW1690Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494CPWE4ACTIVE TSSOP PW1690Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494CPWG4ACTIVE TSSOP PW1690Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIM TL494CPWLE OBSOLETE TSSOP PW16TBD Call TI Call TITL494CPWR ACTIVE TSSOP PW162000Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494CPWRE4ACTIVE TSSOP PW162000Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494CPWRG4ACTIVE TSSOP PW162000Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494ID ACTIVE SOIC D1640Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494IDE4ACTIVE SOIC D1640Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494IDG4ACTIVE SOIC D1640Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494IDR ACTIVE SOIC D162500Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494IDRE4ACTIVE SOIC D162500Green(RoHS&CU NIPDAU Level-1-260C-UNLIMOrderable Device Status(1)PackageType PackageDrawingPins PackageQtyEco Plan(2)Lead/Ball Finish MSL Peak Temp(3)no Sb/Br)TL494IDRG4ACTIVE SOIC D162500Green(RoHS&no Sb/Br)CU NIPDAU Level-1-260C-UNLIMTL494IN ACTIVE PDIP N1625Pb-Free(RoHS)CU NIPDAU N/A for Pkg TypeTL494INE4ACTIVE PDIP N1625Pb-Free(RoHS)CU NIPDAU N/A for Pkg Type TL494MJ OBSOLETE CDIP J16TBD Call TI Call TITL494MJB OBSOLETE CDIP J16TBD Call TI Call TI(1)The marketing status values are defined as follows:ACTIVE:Product device recommended for new designs.LIFEBUY:TI has announced that the device will be discontinued,and a lifetime-buy period is in effect.NRND:Not recommended for new designs.Device is in production to support existing customers,but TI does not recommend using this part in a new design.PREVIEW:Device has been announced but is not in production.Samples may or may not be available.OBSOLETE:TI has discontinued the production of the device.(2)Eco Plan-The planned eco-friendly classification:Pb-Free(RoHS),Pb-Free(RoHS Exempt),or Green(RoHS&no Sb/Br)-please check /productcontent for the latest availability information and additional product content details.TBD:The Pb-Free/Green conversion plan has not been defined.Pb-Free(RoHS):TI's terms"Lead-Free"or"Pb-Free"mean semiconductor products that are compatible with the current RoHS requirements for all6substances,including the requirement that lead not exceed0.1%by weight in homogeneous materials.Where designed to be soldered at high temperatures,TI Pb-Free products are suitable for use in specified lead-free processes.Pb-Free(RoHS Exempt):This component has a RoHS exemption for either1)lead-based flip-chip solder bumps used between the die and package,or2)lead-based die adhesive used between the die and leadframe.The component is otherwise considered Pb-Free(RoHS compatible)as defined above.Green(RoHS&no Sb/Br):TI defines"Green"to mean Pb-Free(RoHS compatible),and free of Bromine(Br)and Antimony(Sb)based flame retardants(Br or Sb do not exceed0.1%by weight in homogeneous material)(3)MSL,Peak Temp.--The Moisture Sensitivity Level rating according to the JEDEC industry standard classifications,and peak solder temperature.Important Information and Disclaimer:The information provided on this page represents TI's knowledge and belief as of the date that it is provided.TI bases its knowledge and belief on information provided by third parties,and makes no representation or warranty as to the accuracy of such information.Efforts are underway to better integrate information from third parties.TI has taken and continues to take reasonable steps to provide representative and accurate information but may not have conducted destructive testing or chemical analysis on incoming materials and chemicals.TI and TI suppliers consider certain information to be proprietary,and thus CAS numbers and other limited information may not be available for release.In no event shall TI's liability arising out of such information exceed the total purchase price of the TI part(s)at issue in this document sold by TI to Customer on an annual basis.TAPE AND REEL BOX INFORMATIONDevice Package Pins Site ReelDiameter(mm)Reel Width (mm)A0(mm)B0(mm)K0(mm)P1(mm)W (mm)Pin1Quadrant TL494CDBR DB 16SITE 41330168.2 6.6 2.51216Q1TL494CDR D 16SITE 2733016 6.510.3 2.1816Q1TL494CDR D 16SITE 4133016 6.510.3 2.1816Q1TL494CNSR NS 16SITE 41330168.210.5 2.51216Q1TL494CPWR PW 16SITE 41330127.0 5.6 1.6812Q1TL494IDR D 16SITE 2733016 6.510.3 2.1816Q1Device Package Pins Site Length(mm)Width(mm)Height(mm) TL494CDBR DB16SITE41346.0346.033.0TL494CDR D16SITE27342.9336.628.58TL494CDR D16SITE41346.0346.033.0TL494CNSR NS16SITE41346.0346.033.0TL494CPWR PW16SITE41346.0346.029.0TL494IDR D16SITE27342.9336.628.58IMPORTANT NOTICETexas Instruments Incorporated and its subsidiaries(TI)reserve the right to make corrections,modifications,enhancements, improvements,and other changes to its products and services at any time and to discontinue any product or service without notice. Customers should obtain the latest relevant information before placing orders and should verify that such information is current and complete.All products are sold subject to TI’s terms and conditions of sale supplied at the time of order acknowledgment.TI warrants performance of its hardware products to the specifications applicable at the time of sale in accordance with TI’s standard warranty.Testing and other quality control techniques are used to the extent TI deems necessary to support this warranty.Except where mandated by government requirements,testing of all parameters of each product is not necessarily performed.TI assumes no liability for applications assistance or customer product design.Customers are responsible for their products and applications using TI components.To minimize the risks associated with customer products and applications,customers should provide adequate design and operating safeguards.TI does not warrant or represent that any license,either express or implied,is granted under any TI patent right,copyright,mask work right,or other TI intellectual property right relating to any combination,machine,or process in which TI products or services are rmation published by TI regarding third-party products or services does not constitute a license from TI to use such products or services or a warranty or endorsement e of such information may require a license from a third party under the patents or other intellectual property of the third party,or a license from TI under the patents or other intellectual property of TI. Reproduction of TI information in TI data books or data sheets is permissible only if reproduction is without alteration and is accompanied by all associated warranties,conditions,limitations,and notices.Reproduction of this information with alteration is an unfair and deceptive business practice.TI is not responsible or liable for such altered rmation of third parties may be subject to additional restrictions.Resale of TI products or services with statements different from or beyond the parameters stated by TI for that product or service voids all express and any implied warranties for the associated TI product or service and is an unfair and deceptive business practice.TI is not responsible or liable for any such statements.TI products are not authorized for use in safety-critical applications(such as life support)where a failure of the TI product would reasonably be expected to cause severe personal injury or death,unless officers of the parties have executed an agreement specifically governing such use.Buyers represent that they have all necessary expertise in the safety and regulatory ramifications of their applications,and acknowledge and agree that they are solely responsible for all legal,regulatory and safety-related requirements concerning their products and any use of TI products in such safety-critical applications,notwithstanding any applications-related information or support that may be provided by TI.Further,Buyers must fully indemnify TI and its representatives against any damages arising out of the use of TI products in such safety-critical applications.TI products are neither designed nor intended for use in military/aerospace applications or environments unless the TI products are specifically designated by TI as military-grade or"enhanced plastic."Only products designated by TI as military-grade meet military specifications.Buyers acknowledge and agree that any such use of TI products which TI has not designated as military-grade is solely at the Buyer's risk,and that they are solely responsible for compliance with all legal and regulatory requirements in connection with such use.TI products are neither designed nor intended for use in automotive applications or environments unless the specific TI products are designated by TI as compliant with ISO/TS16949requirements.Buyers acknowledge and agree that,if they use anynon-designated products in automotive applications,TI will not be responsible for any failure to meet such requirements. Following are URLs where you can obtain information on other Texas Instruments products and application solutions:Products ApplicationsAmplifiers AudioData Converters AutomotiveDSP BroadbandInterface Digital ControlLogic MilitaryPower Mgmt Optical NetworkingMicrocontrollers SecurityRFID TelephonyLow Power Video&ImagingWirelessWirelessMailing Address:Texas Instruments,Post Office Box655303,Dallas,Texas75265Copyright©2007,Texas Instruments Incorporated。

电能和电功率单元测试题一一、选择题。

1、下列单位中，属于电能的单位是（）A．V·A B．W/s C．V·A·s D．J·s2、判断电灯亮度的主要依据是（）A．电功B．电功率C．额定电流D．额定电压3、不是利用电流的热效应来工作的是（）A．电冰箱B．电烙铁 C．电炉 D．电铃4、有一个用电器，它的铭牌上含有“220V 120W”的字样，它可能是以下什么用电器（）A．家用白炽灯泡B．电饭锅 C．彩色电视机D．手机充电器5、将两个“220W 60W”的白炽灯串联接在家庭电路中，两灯发光的总功率为（）A．120W B．60W C．30W D．15W6、如图12—1，已知R1﹥R2，将它们按以下4种方式接入同一个电路，在相同的时间内消耗电能最少的是（）图12—17．串联电路中，在相同的时间内产生的热量最多的那部分电路，它的（）A．电流最大B．电阻最大C．电压最小D．电阻最小8、灯泡A接在某电路中，恰能正常发光，要想再增加一只灯泡B与A并联且B也能正常发光，选择B灯泡时，必须使（）A、它的额定电流与A灯泡的电流相同；B、它的额定电压与A灯泡的电压相同；C、它的额定功率与A灯泡的功率相同；D、它的灯丝电阻与A灯泡的电阻相同；9、两台电动机，其功率之比为2﹕3，做功时间之比为3﹕2，则消耗的电能之比为（）A．1﹕1 B．2﹕3 C．4﹕9 D．9﹕410、一根电阻丝，接在电压恒为U的电路中，在时间t内放出的热量为Q；若截去一半，仍然接在该电路中，在相同的时间内放出的热量为（）A．Q/2 B．Q C．2Q D．4Q11、在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A. 变阻器总阻值太大B. 电压表量程太大C. 灯泡灯丝断开D. 电源电压太低12、用电饭锅煮熟一锅饭，消耗的电能大约为（）A．40KW·h B．4KW·h C．0．4KW·h D．0．04KW·h13、灯L1标有“6V 3W”，灯L2没有标记，但测得它的电阻是6欧姆，现将灯L1和L2串联在某电路中，灯L1和L2都能正常发光，则这个电路两端电压和L2的额定功率分别是（）A. 12V和1.5WB. 12V和3WC. 9V和1.5WD. 9V和3W14、.“能源危机”是当今世界各国共同面临的问题，对此，以下措施可行的是（） A人人都要自觉做到节约用水、节约用电，不浪费和人为毁坏物品B关闭现有的火力发电站C各地都要新建水力和风力发电站D停止使用石油资源，而以核能和太阳能取代15、两根粗细相同、长短不同的锰铜线,接在同一个电路中,则（）A. 并联连接时，在相同的时间内，长的锰铜线产生的热量多B. 并联连接时，在相同的时间内，短的锰铜线产生的热量少C. 串联连接时，在相同的时间内，长的锰铜线产生的热量多D. 串联连接时，在相同的时间内，长的锰铜线产生的热量少二．填空题（每空1分，共 26分）。

TL494核心的ATX电源原理及维修【摘要】以TL494为核心的ATX电源市场占有量较大，且使用多年已到故障多发期。

虽然具体有众多不同的品牌及型号，但原理大同小异。

本文以比较有代表性的长城ATX-300P4-PFC电源为例，详细分析其工作原理。

原理之后，配以相关维修实例，希望能对广大同行起到借鉴的作用。

【关键词】反馈；振荡；饱和；截止一、引言采用以TL494为核心的ATX电源输出功率为300W以下，一般为TL494+LM339组合方式。

其中TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：1）集成了全部的脉宽调制电路；2）片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）；3）内置误差放大器；4）内置5V参考基准电压源；5）可调整死区时间；6）内置功率晶体管可提供500mA的驱动能力；7）推或拉两种输出方式。

LM339为四电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。

TL494+LM339的组合，面市已久，电路成熟可靠，是一种较为经典的ATX 电源。

其中TL494还可与KA7500直接代换。

二、工作原理在以TL494为核心的ATX电源中，长城ATX-300P4-PFC电源比较有代表性，下面以该电源为例分析一下其相关工作原理。

辅助电源的作用是在电脑主机待机时提供+5VSB（紫色线），主电源的作用是提供电脑开机后所需的+12V、+5V、-5V、+3.3V。

辅助电源工作原理为：220V交流电通过ZL1（5A700V）整流，C8、C9滤波为+300V直流电，经R14（启动电阻）给Q3基极提供正向偏置电压和启动电流，使Q3开始导通。
