随着市场经济的深入，公路运输业有了长足的发展，普通半挂车的使用范围越来越广。

我公司设计的兆鑫牌系列半挂车吸取了国内外同类车型的优点，采用先进的技术和严格的生产制造工艺。

在保证具有较高的机动性的前提下，尽可能设计增加车厢容积，以方便用户使用。

我公司生产普通半挂车主要有四种车型：单轴半挂车、双轴半挂车、三轴半挂车、重型三轴半挂车。

普通半挂车主要结构1.1 车架和车厢半挂车的车架为框架式结构，纵梁为优质成型工字钢或焊接工字钢,其结构做成阶梯形,以降低重心；横梁采用优质钢板冲压成型或成型槽钢，横梁与纵梁连接采用穿梁式结构，增加了车架的抗扭强度。

整个车架是在特制的定位台架上组装、焊接而成，其结构合理、强度高、使用性能好。

车厢为全金属结构，三面开启式，栏板高度为600mm也可根据用户要求相应增减，左右栏板按车厢长度不同又分为前、中、后若干段，方便货物装卸作业。

1.2 支承装置半挂车选用机械式支承装置，其作用是当牵引装置与挂车脱开时，用于支撑地面，承受半挂车前部载荷。

支承装置有单动式和联动式两种，主要由支承盘、螺杆传动机构、减速箱和操纵手柄等构成，常用的型号有邗江、宝华、富华，、JOST几种。

用户也可自行选择其他型号。

1.3 悬挂1.3.1单轴半挂车悬挂单轴半挂车悬挂采用单轴弹簧悬架装置。

前后支架均采用优质钢板组焊而成，并与纵梁焊成一体，坚固可靠。

钢板弹簧总成由主、副钢板弹簧组成，主钢板弹簧为加厚、重载型，具有足够的承载强度。

1.3.2双轴半挂车悬挂半挂车悬挂采用双轴平衡式弹簧悬架装置。

前后钢板弹簧悬架中间装有质量平衡装置，挂车在任何凹凸不平的道路上行驶，可使前后钢板弹簧挠度等量变化，确保挂车行使的平稳性。

1.3.3三轴（重型）半挂车悬挂三轴（重型）半挂车悬挂采用三轴平衡式弹簧悬架装置。

前后钢板弹簧悬架中间装有质量平衡装置，挂车在凹凸不平的道路上行使，同样可使前后钢板弹簧挠度等量变化使车驾得到缓冲。

1.3.4车轴总成车轴主要由轮胎、车轴和制动器、轮毂等组成。

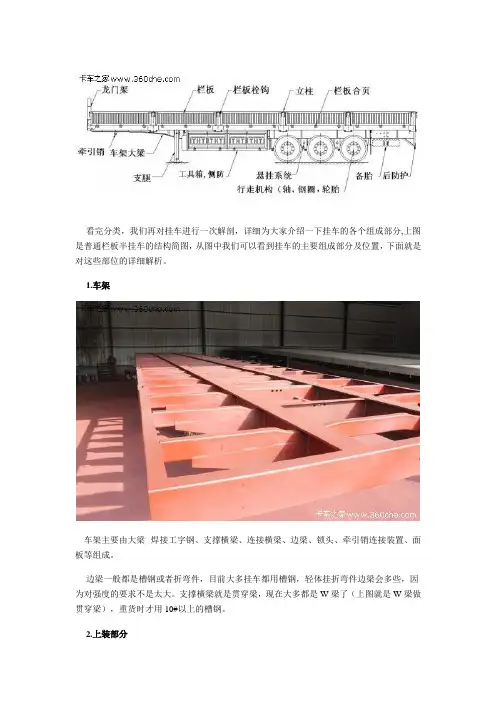

看图讲解半挂车主要结构文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-看完分类，我们再对挂车进行一次解剖，详细为大家介绍一下挂车的各个组成部分,上图是普通栏板半挂车的结构简图，从图中我们可以看到挂车的主要组成部分及位置，下面就是对这些部位的详细解析。

1.车架车架主要由大梁--焊接工字钢、支撑横梁、连接横梁、边梁、锁头、牵引销连接装置、面板等组成。

边梁一般都是槽钢或者折弯件，目前大多挂车都用槽钢，轻体挂折弯件边梁会多些，因为对强度的要求不是太大。

支撑横梁就是贯穿梁，现在大多都是W梁了（上图就是W梁做贯穿梁），重货时才用10#以上的槽钢。

2.上装部分对栏板车而言，上装部分指栏板、龙门架等。

栏板又分平板和竖瓦楞板，竖瓦楞板是典型用板，强度会高些。

龙门架栏板龙门架也可以叫做“前挡”，一般不是特别要求的话厂家都会活式可拆卸的，所以常拉重货且易滑动的货物一定要把龙门架做焊死的基础上再加两道斜拉。

3.牵引销牵引销是半挂车与牵引车连接并承受牵引力的重要构件，与牵引座相连接。

一般是铬合金结构的钢锻制而成。

对于不同的载货吨位有50#牵引销、 90#牵引销之分。

一般以50T挂车及货物总重为限，50T以下用50#销，50T以上是90#，90T以上的话保险起见会用90#牵引销了。

4.悬挂系统一般的半挂车悬挂都是采用非独立钢板冲压式刚性悬挂，有串联式钢板弹簧和悬挂支座组成，用来支撑载荷，减缓车货动载的冲击。

串接式钢板簧平衡悬架单点悬架空气悬架刚性悬架（一线两轴）因专用车使用用途不同，对悬挂的设计也有不同的要求，悬挂常用的有4种：串接式钢板簧平衡悬架、单点悬5.行走部分车桥半挂车车桥为支撑桥，国内主要是广东富华桥、BPW桥、约克桥、安桥，其中广东富华桥最受欢迎，车桥通过板簧和拉杆与悬挂装置与车架相连用以在车架和车轮之间支撑和传递载荷的作用力。

钢圈轮胎钢圈和轮胎就相当于人走路的鞋了，钢圈与轮胎应该按照标准匹配。

半挂牵引车的车身结构与载荷平衡分析半挂牵引车是一种常见的交通工具，它通常用于运输重型货物。

在设计半挂牵引车时，车身结构与载荷平衡是非常重要的因素。

本文将对半挂牵引车的车身结构和载荷平衡进行分析。

首先，让我们来了解半挂牵引车的车身结构。

半挂牵引车主要由牵引车头和挂车组成。

牵引车头是负责牵引和驾驶的部分，挂车则是负责承载货物的部分。

半挂牵引车的车身结构在保证牵引能力的同时，也要考虑到整车的稳定性和安全性。

为了确保半挂牵引车具有良好的稳定性，车身结构要具备一定的刚度和强度。

常见的半挂牵引车车身结构包括钢骨架结构和铝合金结构。

钢骨架结构具有较好的刚度和强度，能够承受重型货物的载荷。

而铝合金结构则具有较低的重量，能够减少车辆的自重，提高燃油经济性。

此外，半挂牵引车还需要考虑到车身的悬挂系统。

悬挂系统对于保证整车的平稳运行和减少对货物的震动起着重要的作用。

常见的悬挂系统包括钢板弹簧悬挂系统和气囊悬挂系统。

钢板弹簧悬挂系统具有较好的承载能力和稳定性，适用于运输重型货物。

气囊悬挂系统则能够提供更好的行驶舒适性和减震效果，适用于对货物有较高要求的运输。

除了车身结构，半挂牵引车的载荷平衡也是非常重要的。

良好的载荷平衡能够提高整车的稳定性和操控性。

在装载货物时，应注意将重量合理地分布在半挂牵引车的前后轮组上，以确保车辆的平衡。

重点区域的重心高度应控制在合适的范围内，避免重力对车辆的影响。

在进行载荷平衡分析时，需要考虑到半挂牵引车的空载和满载情况。

在空载情况下，半挂牵引车的车身重心较前端，导致前轴负荷较大。

而在满载情况下，货物的重心会对车辆产生较大的影响。

因此，合理地安排货物的摆放位置和重心高度至关重要。

为了确保半挂牵引车的载荷平衡，还需对安装在车体上的设备和附件进行合理布局。

例如，燃料箱、备胎等重要设备应合理分布在车身上，以平衡车辆的整体重心。

为了进一步增强半挂牵引车的稳定性和载荷平衡，一些高级技术也被引入到半挂牵引车的设计中。

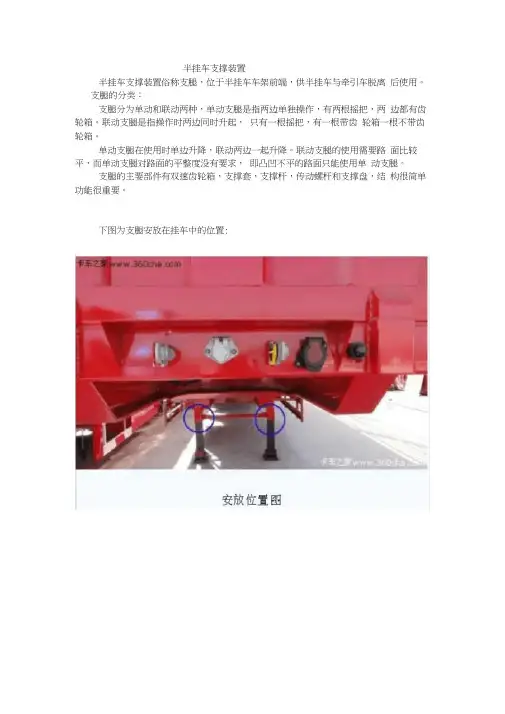

半挂车支撑装置半挂车支撑装置俗称支腿，位于半挂车车架前端，供半挂车与牵引车脱离后使用。

支腿的分类：支腿分为单动和联动两种，单动支腿是指两边单独操作，有两根摇把，两边都有齿轮箱。

联动支腿是指操作时两边同时升起，只有一根摇把，有一根带齿轮箱一根不带齿轮箱。

单动支腿在使用时单边升降，联动两边一起升降。

联动支腿的使用需要路面比较平，而单动支腿对路面的平整度没有要求，即凸凹不平的路面只能使用单动支腿。

支腿的主要部件有双速齿轮箱，支撑套，支撑杆，传动螺杆和支撑盘，结构很简单功能很重要。

下图为支腿安放在挂车中的位置:单动支腿又叫『'一管一"联动支腿又叫一管二支腿结构图半挂车支腿作用是当牵引车与挂车脱钩时用于支撑地面，承受半挂车前半部负荷，转动摇把使支承装置升降有快、慢两档，高速档用于空载，低速档用于重载。

咱公司的支腿有单动与联动，内置与外置。

支腿的一些参数：核定举升能力（KG/副）核定静承载能力（KG/副）快速（mm/r）慢速（mm/r）安装高度（mm）最大提升高度（mm最大行程（mm16T28T11.251840440480 28T80T11.251840440480支腿使用注意事项：1、底座接地举起车辆只准使用低速档齿轮，不准使用高速档齿轮。

2、将手柄挂在手柄钩处时，要确认齿轮是否完全啮合。

严禁手柄挂在手柄钩内时，齿轮处于空档位置。

操作支腿的注意事项：1、空载时可用快速档也可用慢速档，但重载时严禁用快档。

2、脱离牵引车时要注意地面是否平整，必要时支撑盘下应垫垫木以保证支撑面基本水平一致。

3支腿收起时一定要将摇杆收回原安放卡位，以防行走时损坏支腿。

7Y。

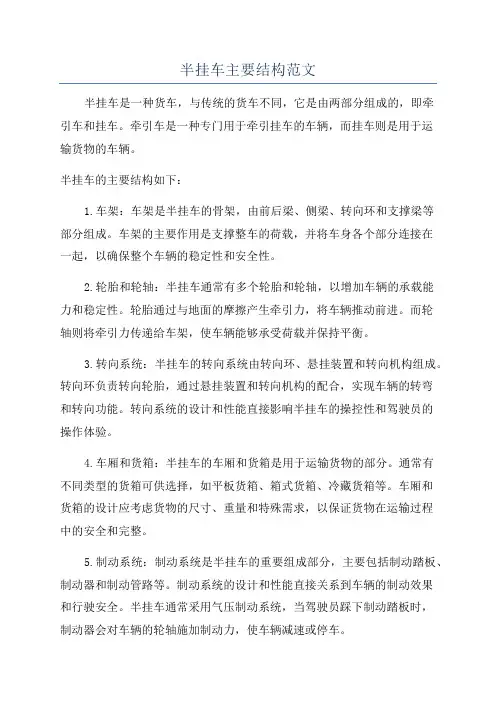

半挂车主要结构范文半挂车是一种货车，与传统的货车不同，它是由两部分组成的，即牵引车和挂车。

牵引车是一种专门用于牵引挂车的车辆，而挂车则是用于运输货物的车辆。

半挂车的主要结构如下：1.车架：车架是半挂车的骨架，由前后梁、侧梁、转向环和支撑梁等部分组成。

车架的主要作用是支撑整车的荷载，并将车身各个部分连接在一起，以确保整个车辆的稳定性和安全性。

2.轮胎和轮轴：半挂车通常有多个轮胎和轮轴，以增加车辆的承载能力和稳定性。

轮胎通过与地面的摩擦产生牵引力，将车辆推动前进。

而轮轴则将牵引力传递给车架，使车辆能够承受荷载并保持平衡。

3.转向系统：半挂车的转向系统由转向环、悬挂装置和转向机构组成。

转向环负责转向轮胎，通过悬挂装置和转向机构的配合，实现车辆的转弯和转向功能。

转向系统的设计和性能直接影响半挂车的操控性和驾驶员的操作体验。

4.车厢和货箱：半挂车的车厢和货箱是用于运输货物的部分。

通常有不同类型的货箱可供选择，如平板货箱、箱式货箱、冷藏货箱等。

车厢和货箱的设计应考虑货物的尺寸、重量和特殊需求，以保证货物在运输过程中的安全和完整。

5.制动系统：制动系统是半挂车的重要组成部分，主要包括制动踏板、制动器和制动管路等。

制动系统的设计和性能直接关系到车辆的制动效果和行驶安全。

半挂车通常采用气压制动系统，当驾驶员踩下制动踏板时，制动器会对车辆的轮轴施加制动力，使车辆减速或停车。

6.照明和电气系统：半挂车的照明和电气系统用于为车辆提供照明和电力供应。

照明系统包括前照灯、尾灯、转向灯等，用于提供足够的照明，以确保驾驶员和其他道路用户的安全。

电气系统则包括电池、发电机、线路和开关等，用于为车辆的电子设备供电，如车载电脑、收音机等。

7.安全装置：半挂车上还配备了各种安全装置，以确保驾驶员和其他道路使用者的安全。

例如，安全带、防抱死制动系统、稳定控制系统等，都可以提高车辆的行驶稳定性和安全性。

总结起来，半挂车的主要结构包括车架、轮胎和轮轴、转向系统、车厢和货箱、制动系统、照明和电气系统，以及安全装置等。

看完分类，我们再对挂车进行一次解剖，详细为大家介绍一下挂车的各个组成部分,上图是普通栏板半挂车的结构简图，从图中我们可以看到挂车的主要组成部分及位置，下面就是对这些部位的详细解析。

1.车架车架主要由大梁--焊接工字钢、支撑横梁、连接横梁、边梁、锁头、牵引销连接装置、面板等组成。

边梁一般都是槽钢或者折弯件，目前大多挂车都用槽钢，轻体挂折弯件边梁会多些，因为对强度的要求不是太大。

支撑横梁就是贯穿梁，现在大多都是W梁了（上图就是W梁做贯穿梁），重货时才用10#以上的槽钢。

2.上装部分对栏板车而言，上装部分指栏板、龙门架等。

栏板又分平板和竖瓦楞板，竖瓦楞板是典型用板，强度会高些。

龙门架栏板龙门架也可以叫做“前挡”，一般不是特别要求的话厂家都会活式可拆卸的，所以常拉重货且易滑动的货物一定要把龙门架做焊死的基础上再加两道斜拉。

3.牵引销牵引销是半挂车与牵引车连接并承受牵引力的重要构件，与牵引座相连接。

一般是铬合金结构的钢锻制而成。

对于不同的载货吨位有50#牵引销、90#牵引销之分。

一般以50T挂车及货物总重为限，50T以下用50#销，50T以上是90#，90T以上的话保险起见会用90#牵引销了。

4.悬挂系统一般的半挂车悬挂都是采用非独立钢板冲压式刚性悬挂，有串联式钢板弹簧和悬挂支座组成，用来支撑载荷，减缓车货动载的冲击。

串接式钢板簧平衡悬架单点悬架空气悬架刚性悬架（一线两轴）因专用车使用用途不同，对悬挂的设计也有不同的要求，悬挂常用的有4种：串接式钢板簧平衡悬架、单点悬5.行走部分车桥半挂车车桥为支撑桥，国内主要是广东富华桥、BPW桥、约克桥、安桥，其中广东富华桥最受欢迎，车桥通过板簧和拉杆与悬挂装置与车架相连用以在车架和车轮之间支撑和传递载荷的作用力。

钢圈轮胎钢圈和轮胎就相当于人走路的鞋了，钢圈与轮胎应该按照标准匹配。

6.电气系统挂车的电气系统由七芯插座、电缆、气路、各种灯具等组成，用于照明、安全警示以及为刹车供气等。

罐式半挂车设计及结构分析首先是罐式半挂车的车身设计。

罐式半挂车车身一般采用钢材制作，结构牢固、耐用。

根据不同的装载物体的特点，可以采用不同的罐体设计，例如圆柱形罐体、方形罐体或者椭圆形罐体等。

罐体的结构要求密封性能好，可以避免液体泄漏或者散装物料的流失，同时还能够耐受一定的压力和振动。

其次是罐式半挂车的底盘设计。

底盘是罐式半挂车的骨架，它支撑整个车身并承载着装载物体的重量。

底盘一般采用钢材焊接而成，具有良好的刚性和强度，能够承受各种路况的影响和装载物体的压力。

底盘上还会配备悬挂系统，通过减震器和弹簧来缓解车辆在行驶过程中的震动，提高运输过程的稳定性和安全性。

第三是罐式半挂车的轴组设计。

轴组是罐式半挂车的驱动系统，一般由多个轴和相应的轮胎组成。

轴组的设计要考虑到载荷分布的均匀性和稳定性，以及整车在行驶过程中的操控性和平稳性。

同时还需要根据实际需要选择适当的轴距和轴承数目，以确保车辆的整体性能和承载能力。

最后是罐式半挂车的支撑系统和安全设备。

支撑系统包括支腿和牵引装置，用于支撑和固定半挂车在停车和装卸货物时的稳定性。

安全设备包括制动系统、照明系统和警示装置等，用于确保车辆在行驶过程中的安全性和可见度。

罐式半挂车的制动系统一般采用气压制动装置，具有快速、灵敏的制动能力。

照明系统则包括前照灯、后尾灯、转向灯和制动灯等，以提供足够的照明和警示信号。

综上所述，罐式半挂车的设计及结构要根据实际需求和运输要求来进行合理的设计。

它的优点是具有高效、灵活、安全的特点，可以满足各种不同类型和规模的运输需求。

在设计和制造过程中要注重整车的稳定性、安全性和耐用性，以确保罐式半挂车在运输过程中的稳定运行和安全运输。

第一章绪论第一节概述［1]国标GB3730。

1-83对半挂车的定义为：由半挂牵引车牵引并且挂车最大总质量的相当一部分由牵引车承受的挂车。

由此可认为，用于承载货物的货箱及底架，前端籍牵引座支承于牵引车,后端通过悬挂、半挂轴和车轮支承于行驶路面，这种形式的挂车称为半挂车,它与牵引车组成半挂汽车列车（图2—1）。

半挂车通过牵引座对牵引车产生的作用，是行驶表面通过车轮作用于牵引车的四个外力之外的第五个外力，所以称为第五轮。

根据定义，显然半挂汽车列车有牵引座，而全挂车没有牵引座，这图1—1 半挂汽车是两者在结构上的主要区别。

通常提到挂车一词，是全挂车和半挂车的统称.第二节半挂车运输的优势一、半挂车运输比单车优越,因为在同等载质量的情况下,半挂车的运输生产率高，比4t和5t货车的运输生产率要高4～6倍，运输成本低85％～90%，单位运输工作量使用油耗L/(t·100km）的降低20％～30％；营运成本降低30%～50%；挂车制造简单、修理费用低，保养方便；货箱承载面高度可以做得很低，以利提高货物装卸的方便性和车辆行驶稳定性；易于完成不解体的整机、重型机械的运输以及特种运输和专业运输。

二、半挂汽车列车运输优于全挂汽车列车运输在于，经济性好;结构简单;工艺性强、外廓尺寸小、总长度短；机动性好.由于牵引车可制成短轴距,所以有可能减少最小转弯直径,易于实现倒车；停放场地和占地面积小；行驶性能较好、安全性较高以及保修费用较低。

第三节半挂车市场发展前景［2］一、国内半挂车行业市场分析半挂车,与其说它是一种车型不如说它是一个具有着很好兼容性与方便快捷性的公路运输方式.说到兼容性,就是这一分类当中可以包括：厢式半挂车、罐式半挂车、平板半挂车、集装箱半挂车、成品车辆运输半挂车等品种。

而且还可以在厢式半挂车的这一大类里又分出保温半挂车、冷藏半挂车、保鲜半挂车等，可以说在每一个大类的下面都能分出大量的细分车型.而且国家管理机构对半挂车也给出了如下规定:“专用半挂车的术语和定义是将专用汽车同类结构产品术语中的车字改为半挂车，定义中的汽车改为半挂车即可”。
