半挂车设计规范

****汽车公司半挂车产品设计规范手册第一版2015年4月半挂车产品设计规范目的：为规范设计、总结经验、提高效率、保证设计质量，根据相关国家标准、行业标准特制定常规半挂车设计规范，为设计提供参考依据。

适用范围：东润所生产的栏板半挂车、仓栏半挂车、厢式半挂车。

1.总体设计原则产品符合国家、行业相关标准法规要求，本公司有特殊规定的按本公司要求执行。

结构设计合理，注重产品安全性。

轴荷分配、重心布置、主挂高度差等主要参数符合公司相关规定。

产品工艺性好，方便制造和安装。

注重经济性，合理选用材料。

注重外观，要求外观美观大方。

考虑产品零部件的系列化、通用性。

2、整车方案制定时需注意事项整车外形尺寸及轴距、前后悬尽量符合公告，用户特殊要求除外，对于不符合公告之处，及时告知用户，让用户予以确认。

轴荷分配合理，整车性能应满足客户要求。

轴荷分配及主挂匹配性根据牵引车驱动形式及挂车确定轴荷分配及主挂匹配性半挂车轴荷分配比例及主挂匹配性要求关键部位设计（1）整车主要承力部位设计要安全、合理。

1）半挂车主要承力部位：牵引装置处、支承装置处、悬架部位处。

特别对于甩挂运输车辆，要特别注意这几个部位的强度问题。

2）对主要承力部位的设计原则：以保证使用安全为主要原则，根据车辆吨位配置不同，对易出现应力集中或强度较弱的部位进行局部或整体加强，分散应力，增加强度，且符合车辆尽量轻量化原则。

（2）轮胎跳动空间车架的边梁与轮胎间要留有足够的轮胎跳动空间，跳动空间不足时，在板簧中心正上方的下翼板上要加装限位块。

常用轮胎跳动空间：跳动空间130；跳动空间150.（3）关键承力部位所选用配件及材料要与车辆吨位配置相匹配。

车厢结构形式（1）栏板车车厢结构形式车箱由前栏板、箱板、立柱组成。

前栏板分东岳标准型及仿华骏型。

箱板开启方式分上下开启式、左右开启式。

三轴半挂车分11开门、13开门。

立柱分内插盒式和外插盒式。

（2）仓栏车车厢结构形式车箱由前挡板、箱板、花栏、立柱组成。

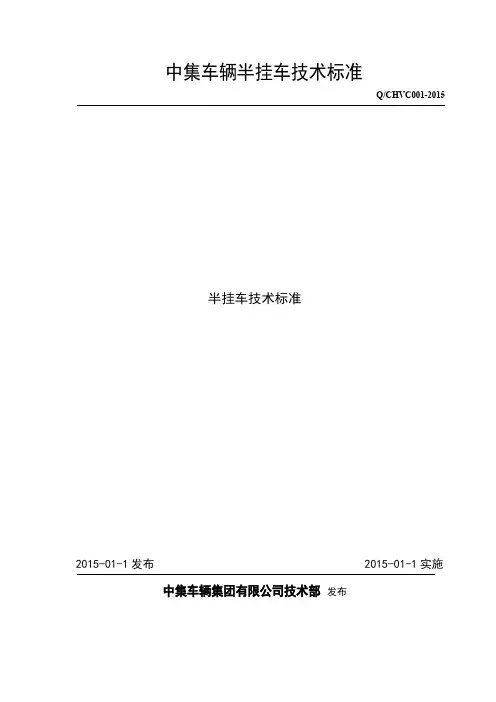

中集车辆半挂车技术标准Q/CHVC001-2015半挂车技术标准2015-01-1发布 2015-01-1实施中集车辆集团有限公司技术部发布前言本标准规定了中集车辆集团生产的半挂车设计标准本标准由中集车辆集团技术部提出。

本标准由中集车辆集团技术部归口。

本标准起草单位及主要起草人：本标准首次发布日期：1 范围本标准适用于中集车辆集团生产的半挂车产品2规范性引用文件下列文件中的条款通过在本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本标准。

GB/T 17350-1998 专用汽车和专用半挂车术语和代号Q/ZJV001-2008 车辆型号编制规则GB 4785-1998 汽车及挂车外部照明和信号装置的安装规定GB 1589-2004 道路车辆外廓尺寸、轴荷及质量限值GB 7258-2004 机动车运行安全技术条件GB 11567.1-2001 汽车和挂车侧面防护要求GB 11567.2-2001 汽车和挂车后下部防护要求GB 9744-1997 载重汽车轮胎GB/T 2977-1997 载重汽车轮胎系列GB/T4606-2006 道路车辆半挂车牵引座50号牵引销的基本尺寸和安装、互换性尺寸GB/T 4607-2006 道路车辆半挂车牵引座90号牵引销的基本尺寸和安装、互换性尺寸GB/T 15088-94 汽车半挂车牵引座牵引销强度试验GB/T 5053.1-85 汽车与挂车之间24N型电连接器GB/T 5909-1995 载货汽车车轮性能要求和试验方法GB/T12534-1990 汽车道路试验方法通则GB/T12673-90 汽车主要尺寸测量方法GB/T12674-90 汽车质量(重量)参数测定方法GB/T12676-1999 汽车制动系统结构、性能和试验方法GB 16897-1997 制动软管GB/T12677-90 汽车技术状况行驶检查方法GB/T12678-90 汽车可靠性行驶试验方法JB/T 4185-86 半挂车通用技术条件JT 3137.2-89 半挂车牵引座通用技术条件JT 3139.2-89 挂车车轴通用技术条件JB/T 5943-1991 工程机械焊接件通用技术条件JB/T 5994-1992 装配通用技术要求BQC/T 252-1998 专用汽车定型试验规程QC/T 310- 1999 半挂车支承装置JT 3138.1-89 半挂车支承装置基本参数系列QC/T 486- 1999 汽车标牌GB 7063-94 汽车护轮板QC/T 484-1999 汽车油漆涂层TS/CTR/Q01-2004 中集车辆产品油漆标准GB 9417-88 汽车产品型号编制规则Q/ZJV002-2008 车辆识别代号(VIN)编制规则GB/T 191-2000 包装储运图示标志3技术要求3.1半挂车应全部符合本标准的规定，并按规定程序批准的产品图样和技术文件制造。

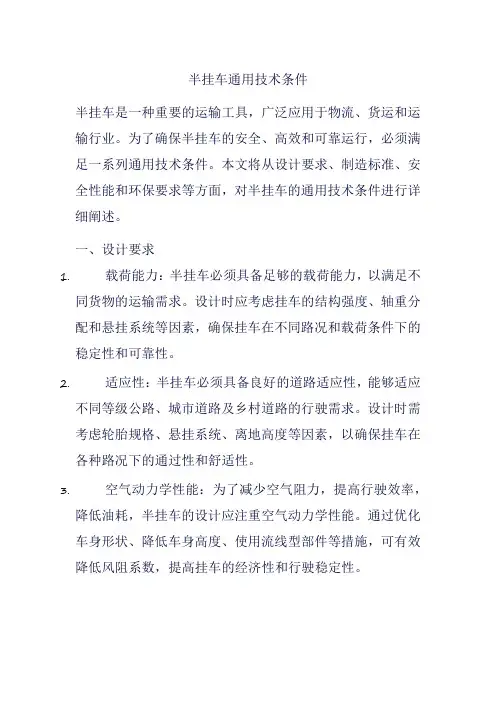

半挂车通用技术条件半挂车是一种重要的运输工具，广泛应用于物流、货运和运输行业。

为了确保半挂车的安全、高效和可靠运行，必须满足一系列通用技术条件。

本文将从设计要求、制造标准、安全性能和环保要求等方面，对半挂车的通用技术条件进行详细阐述。

一、设计要求1.载荷能力：半挂车必须具备足够的载荷能力，以满足不同货物的运输需求。

设计时应考虑挂车的结构强度、轴重分配和悬挂系统等因素，确保挂车在不同路况和载荷条件下的稳定性和可靠性。

2.适应性：半挂车必须具备良好的道路适应性，能够适应不同等级公路、城市道路及乡村道路的行驶需求。

设计时需考虑轮胎规格、悬挂系统、离地高度等因素，以确保挂车在各种路况下的通过性和舒适性。

3.空气动力学性能：为了减少空气阻力，提高行驶效率，降低油耗，半挂车的设计应注重空气动力学性能。

通过优化车身形状、降低车身高度、使用流线型部件等措施，可有效降低风阻系数，提高挂车的经济性和行驶稳定性。

4.便于维修：半挂车的设计应便于维修和保养，以延长使用寿命和降低运营成本。

例如，采用模块化设计、标准化接口、易于更换的零部件等，可简化维修流程，提高维修效率。

二、制造标准1.材料选用：半挂车的制造材料应符合相关标准，如钢材、铝材、橡胶等。

材料应具有足够的强度和耐腐蚀性，以满足挂车的使用寿命和安全性能要求。

2.制造工艺：半挂车的制造过程应符合相关工艺规范和质量管理体系要求，确保产品质量的一致性和可靠性。

例如，焊接工艺、涂装工艺、装配工艺等应严格控制，避免出现质量缺陷。

3.检测与试验：制造过程中应对半挂车进行各项检测和试验，以确保其性能和质量符合要求。

例如，对车身结构进行强度测试、对制动系统进行性能测试、对电气系统进行安全性能测试等。

三、安全性能1.制动系统：半挂车必须配备可靠的制动系统，包括行车制动、驻车制动和应急制动等。

制动系统应具有足够的制动力矩和稳定性，以保证在紧急情况下能够迅速停车并避免事故发生。

2.灯光与信号装置：半挂车必须配备齐全的灯光与信号装置，如转向灯、刹车灯、示廓灯等。

半挂车设计规范范文半挂车是一种由牵引车和挂车组成的车辆，常用于运输货物。

为了确保半挂车的安全性和性能，需要遵守一些设计规范。

以下是一些常见的半挂车设计规范：1.总体设计要求：半挂车的整体高度和宽度应符合国家道路交通法规的限制。

车身结构应具有足够的强度和刚度，以承受货物的重量和运输过程中的振动和冲击。

2.重心高度：半挂车的重心高度应合理设计，以确保车辆的稳定性和操纵性。

重心高度过高会增加侧翻的风险，重心过低则会降低车辆的操纵性能。

3.载荷分配：货物在半挂车上的分布应均匀，以保持车辆的平衡。

货物应根据车辆的载重能力和结构特点进行合理的分配，避免超载或不均匀载荷造成的问题。

4.保护装置：半挂车应配备适当的保护装置，如防撞梁和防抱死制动系统等。

这些装置能够提高车辆的安全性，减少事故发生的可能性，并减轻事故造成的损失。

5.制动系统：半挂车的制动系统应符合国家标准，并能提供足够的制动力，以确保车辆在行驶过程中的安全性。

制动系统应定期检查和维护，保持其正常运行。

6.轮胎和悬挂系统：半挂车的轮胎和悬挂系统应符合国家标准，并保证在各种道路条件下的良好性能。

轮胎应具有足够的抓地力和耐磨性，悬挂系统应具有足够的稳定性和减震性能。

7.照明和信号系统：半挂车的照明和信号系统应符合国家法规要求，并保持正常运行。

各种灯具和反光标志的位置和形式应合理设计，以提高车辆的可见性和辨识度。

8.防飞溅装置：半挂车应配备适当的防飞溅装置，以防止货物溅出车厢，保护行人和其他车辆的安全。

9.消防设备：半挂车应配备适当的消防设备，如灭火器、防火器等，以应对可能的火灾危险。

10.固定装置：半挂车的货物固定装置应具有足够的强度和可靠性，以确保货物在运输过程中的稳定性和安全性。

总而言之，半挂车的设计规范包括整体设计要求、重心高度、载荷分配、保护装置、制动系统、轮胎和悬挂系统、照明和信号系统、防飞溅装置、消防设备以及货物固定装置等方面。

通过遵守这些规范，可以提高半挂车的安全性和性能，保证运输过程的顺利进行。

半挂车产品设计规范手册半挂车产品设计规范手册第一版2021年4月半挂车产品设计规范目的：为规范设计、总结体会、提高效率、保证设计质量，依照相关国家标准、行业标准特制定常规半挂车设计规范，为设计提供参考依据。

适用范畴：东润所生产的栏板半挂车、仓栏半挂车、厢式半挂车。

1.总体设计原那么1.1产品符合国家、行业相关标准法规要求，本公司有专门规定的按本公司要求执行。

1.2结构设计合理，注重产品安全性。

1.3轴荷分配、重心布置、主挂高度差等要紧参数符合公司相关规定。

1.4产品工艺性好，方便制造和安装。

1.5注重经济性，合理选用材料。

1.6注重外观，要求外观美观大方。

1.7考虑产品零部件的系列化、通用性。

2、整车2.1方案制定时需本卷须知2.1.1整车外形尺寸及轴距、前后悬尽量符合公告，用户专门要求除外，关于不符合公告之处，及时告知用户，让用户予以确认。

轴荷分配合理，整车性能应满足客户要求。

2.1.2 轴荷分配及主挂匹配性依照牵引车驱动形式及挂车确定轴荷分配及主挂匹配性半挂车轴荷分配比例及主挂匹配性要求2.1.3 关键部位设计〔1〕整车要紧承力部位设计要安全、合理。

1〕半挂车要紧承力部位：牵引装置处、支承装置处、悬架部位处。

专门关于甩挂运输车辆，要专门注意这几个部位的强度问题。

2〕对要紧承力部位的设计原那么：以保证使用安全为要紧原那么，依照车辆吨位配置不同，对易显现应力集中或强度较弱的部位进行局部或整体加强，分散应力，增加强度，且符合车辆尽量轻量化原那么。

〔2〕轮胎跳动空间车架的边梁与轮胎间要留有足够的轮胎跳动空间，跳动空间不足时，在板簧中心正上方的下翼板上要加装限位块。

常用轮胎跳动空间：1100.00R20 跳动空间130；12.00R20-20 跳动空间150.〔3〕关键承力部位所选用配件及材料要与车辆吨位配置相匹配。

2.1.4车厢结构形式〔1〕栏板车车厢结构形式车箱由前栏板、箱板、立柱组成。

前栏板分东岳标准型及仿华骏型。

半挂车轮距设计规范1. 1.目的规范半挂车轮距值，作为产品设计、销售的依据。

2. 范围本规范适用于公司范围内平板半挂车、栏板半挂车（含13m阶梯栏板半挂车）、仓栏半挂车、低平板半挂车、长阶梯半挂车（长度不小于13.5m）、厢式半挂车、集装箱半挂车、自卸半挂车、车辆运输半挂车（双胎式）、液罐半挂车、粉罐半挂车。

单胎式半挂车及钢性悬架半挂车需根据设计需要确定轮距，因此不适用本规范。

3. 轮距标准设计值目前公司采用的各品牌车轴的标准轮距值为1840、2050、2180mm三种。

因车轴品牌及轮辋厚度的不同，实际轮距尺寸与标准轮距值有偏差，一般尺寸公差为±20mm，更精确轮距值参见《车轴技术参数表》。

4. 轮距的选择规范半挂车的轮距选择是以半挂车宽度为依据。

这里宽度特指下列宽度：对于平板半挂车、栏板半挂车、仓栏半挂车、低平板半挂车、长阶梯半挂车、厢式（运煤）半挂车、集装箱半挂车、自卸半挂车、车辆运输半挂车而言，是指左右边梁外侧平面之间的设计值；对于液罐半挂车、粉罐半挂车，是指罐体宽度的设计值（罐体上焊接或装配的附件不计宽度）。

设计值指基本尺寸，不考虑公差值因素。

当集装箱半挂车无左右边梁时，宽度则是指左右锁具处外端之间尺寸，其它无边梁的半挂车也参考执行。

宽度与轮距的对应值见下表所示：5. 特殊情况处理a.产品外廓宽度和轮胎型号符合公告值，但不符合上表时，按公告轮距值执行。

b.产品技术规范确认书（合同附件）上对轮距有特殊要求时，按特殊要求的轮距值执行。

若产品技术规范确认书中车轴注“加宽”字样，则表示轮距值不按照公告值。

公告上若为1840，对于8.25R20或8.25-20轮胎为2050，对于9.00~12.00轮胎为2180mm。

若为其它轮距值需注明。

c.对于采用外来车型参数委托我公司加工的产品，当外来参数中宽度与公告一致，按外来公告参数中轮距值设计车辆。

但考虑到车轴的标准化，当外来参数轮距值与表中所列差值在±50内，按表中值执行。

空陆联运厢式运输半挂车技术要求1 范围本文件规定了空陆联运厢式运输半挂车的一般要求、专用装置要求及工艺要求。

本文件适用于空陆联运厢式运输半挂车的设计、生产和使用。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 1589 汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值GB/T 3730.1 汽车、挂车及汽车列车的术语和定义第1部分：类型GB/T 4606 道路车辆半挂车牵引座50号牵引销的基本尺寸和安装、互换性尺寸GB 4785 汽车及挂车外部照明和光信号装置的安装规定GB 7258 机动车运行安全技术条件GB/T 15140 航空货运集装单元技术要求GB 23254 货车及挂车车身反光标识GB/T 23336 半挂车通用技术条件GB/T 23418 航空货运及地面设备术语GB 25990 车辆尾部标志板JB/T 5943 工程机械焊接件通用技术条件JB/T 7012 辊子输送机JT/T 389—2022 厢式挂车技术条件JT/T 1423 航空集装器运输车传送辊系统技术要求QC/T 484 汽车油漆涂层QC/T ×××× 侧帘式半挂车3 术语和定义GB/T 23418和JT/T 1423界定的以及下列术语和定义适用于本文件。

航空集装器aircraft unit load device由集装板与集装网，或集装板、集装网与拱形罩蓬，或集装箱单体构成的，可将航空零散货物集合成标准尺寸的组合单元。

［来源：GB/T 23418—2009，2.6，有修改］空陆联运厢式运输半挂车 van semi-trailer of air-ground intermodal transport用于封闭式运输航空集装器及其所载货物的半挂车。

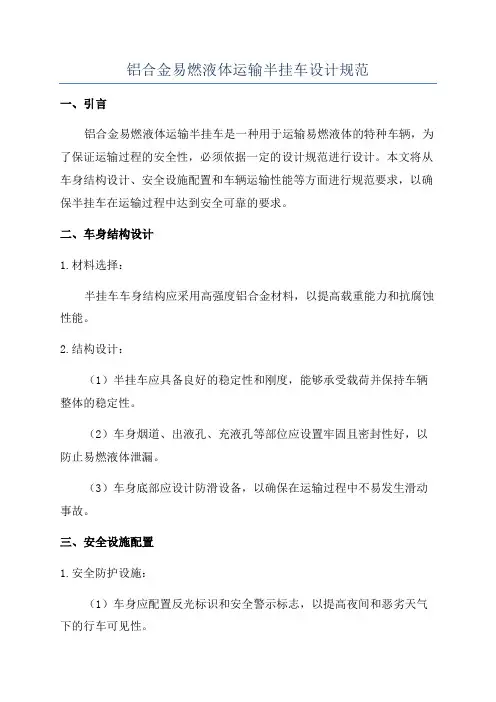

铝合金易燃液体运输半挂车设计规范一、引言铝合金易燃液体运输半挂车是一种用于运输易燃液体的特种车辆，为了保证运输过程的安全性，必须依据一定的设计规范进行设计。

本文将从车身结构设计、安全设施配置和车辆运输性能等方面进行规范要求，以确保半挂车在运输过程中达到安全可靠的要求。

二、车身结构设计1.材料选择：半挂车车身结构应采用高强度铝合金材料，以提高载重能力和抗腐蚀性能。

2.结构设计：（1）半挂车应具备良好的稳定性和刚度，能够承受载荷并保持车辆整体的稳定性。

（2）车身烟道、出液孔、充液孔等部位应设置牢固且密封性好，以防止易燃液体泄漏。

（3）车身底部应设计防滑设备，以确保在运输过程中不易发生滑动事故。

三、安全设施配置1.安全防护设施：（1）车身应配置反光标识和安全警示标志，以提高夜间和恶劣天气下的行车可见性。

（2）车身侧面应配置可伸缩警示标志，以警示其他车辆保持安全距离。

2.防止泄漏与火灾设施：（1）易燃液体运输半挂车应配置泄漏预防装置，以便及时防止和处理液体泄漏事故。

（2）车身应配置消防设施，包括灭火器和消防泡沫装置，以在发生火灾事故时进行及时灭火。

四、车辆运输性能1.载重能力：半挂车的载重能力应满足法规和相关标准的要求，并且具备必要的稳定性和强度，以确保在运输过程中不发生超载和载荷不稳定的情况。

2.操控性能：（1）方向盘设置应合理，灵活度适当，以确保驾驶员能够准确操控车辆。

（2）制动系统应灵敏可靠，制动效果符合要求，以保证在紧急情况下能够及时制动。

3.稳定性：半挂车的稳定性应满足相关标准的要求，确保在行驶过程中不发生侧翻、溜滑等危险情况。

五、总结铝合金易燃液体运输半挂车的设计规范应涵盖车身结构设计、安全设施配置和车辆运输性能等方面的要求。

通过合理的设计，能够提高半挂车的运输安全性和可靠性，减少事故风险。

各生产厂家在设计、制造和销售过程中都应严格按照这些规范进行，以确保半挂车在使用过程中能够达到预期的效果，并保障运输过程的安全。

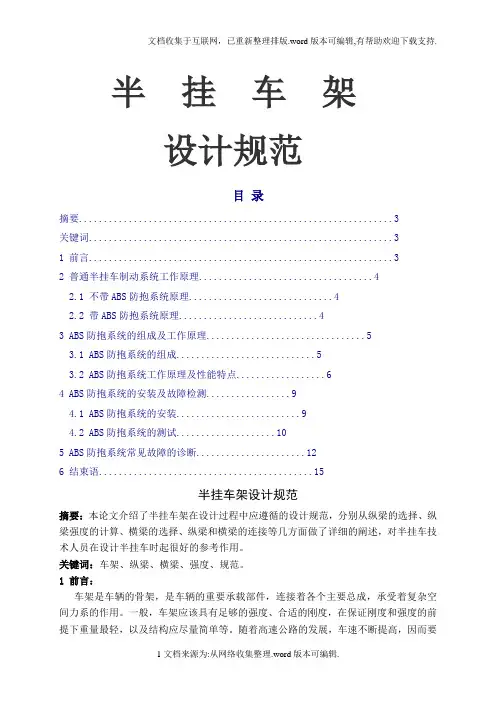

半挂车架设计规范目录摘要 (3)关键词 (3)1 前言 (3)2 普通半挂车制动系统工作原理 (4)2.1 不带ABS防抱系统原理 (4)2.2 带ABS防抱系统原理 (4)3 ABS防抱系统的组成及工作原理 (5)3.1 ABS防抱系统的组成 (5)3.2 ABS防抱系统工作原理及性能特点 (6)4 ABS防抱系统的安装及故障检测 (9)4.1 ABS防抱系统的安装 (9)4.2 ABS防抱系统的测试 (10)5 ABS防抱系统常见故障的诊断 (12)6 结束语 (15)半挂车架设计规范摘要：本论文介绍了半挂车架在设计过程中应遵循的设计规范，分别从纵梁的选择、纵梁强度的计算、横梁的选择、纵梁和横梁的连接等几方面做了详细的阐述，对半挂车技术人员在设计半挂车时起很好的参考作用。

关键词：车架、纵梁、横梁、强度、规范。

1 前言：车架是车辆的骨架，是车辆的重要承载部件，连接着各个主要总成，承受着复杂空间力系的作用。

一般，车架应该具有足够的强度、合适的刚度，在保证刚度和强度的前提下重量最轻，以及结构应尽量简单等。

随着高速公路的发展，车速不断提高，因而要求车架要具有足够的抗弯曲变形和抗扭转变形的能力。

2 设计车架注意事项：2.1车架的各个构件几乎都是冲压件，因此，各构件的形状要尽量符合冲压工艺的要求，拉伸量不能太大，余料也不能过多，以节省材料；2.2由于在每个截面上的扭转应力总是在上、下翼面的翼缘处最大，因此在车架上、下翼面上应尽可能不要钻孔、开口或有其他工艺缺陷。

在前后轴之间车架纵梁的下翼面、后悬架部分纵梁的上翼面等都禁止钻孔。

在车架纵梁的腹板及横梁上钻孔时，孔间距和孔大小都应符合规定。

2.3在车架上焊接零件时，应该采用与车架材料焊接性能相同的材料进行焊接，不能随意地在车架上进行焊接。

2.4对于承受扭转应力的构件，应尽量采用抗扭刚度高的箱形和圆管等闭口截面来制造。

2.5为了避免材料折弯时产生破裂，内圆角半径应比板材的厚度大一些，对于T700钢的材料，一般内圆角的半径应等于板材厚度的2-3倍。

半挂车设计规范范文1.尺寸规范：半挂车的尺寸要求根据运输需求和道路标准来确定。

例如，欧洲国家的半挂车尺寸一般为13.6米长、2.55米宽和4米高。

尺寸规范的目的是使半挂车与其他运输工具和道路的交通流量相匹配，以确保道路交通的安全和效率。

2.重量规范：半挂车的重量规范包括总重量和轴重。

总重量指半挂车本身的重量加上装货物的重量，一般不得超过国家或地区的法定限制。

轴重指半挂车轴荷载的最大允许值，根据车辆结构和承受能力来确定。

重量规范的目的是确保半挂车的稳定性和安全性，减少对道路结构的损害。

3.刚度规范：半挂车的刚度规范涉及到底盘的刚性和悬挂系统的刚性。

底盘的刚性是指底盘结构的抗弯和扭转能力，悬挂系统的刚性是指悬挂系统对车身的垂向、纵向和横向运动的限制能力。

刚度规范的目的是确保半挂车的稳定性和操控性，减少在行驶过程中的振动和震动。

4.制动规范：半挂车的制动系统应符合国家或地区的相关法律法规和标准。

制动规范包括制动力的大小、制动系统的可靠性和灵敏度等。

半挂车的制动性能直接影响到行驶过程中的安全性和制动距离。

制动规范的目的是确保半挂车可以在紧急情况下及时停下，减少碰撞事故的发生。

5.防滚规范：半挂车的防滚规范包括车辆的倾翻抗力和防滚装置的设计要求。

半挂车的倾翻抗力要求可以通过调整车身重心、采用稳定性增强装置和减少悬挂系统的滑移等方式来提高。

防滚装置一般包括侧倾障碍器、侧滑控制系统和刹车扭矩控制系统等。

防滚规范的目的是确保半挂车在行驶过程中不易倾翻，增强驾驶员和乘员的安全性。

综上所述，半挂车设计规范是确保半挂车安全、稳定和可靠的重要指南。

这些规范涵盖了尺寸、重量、刚度、制动和防滚等方面，目的是为了保障道路交通的安全和效率。

设计者和制造商应遵守这些规范，以确保半挂车的质量和性能符合相关标准，并提供最佳的运输解决方案。

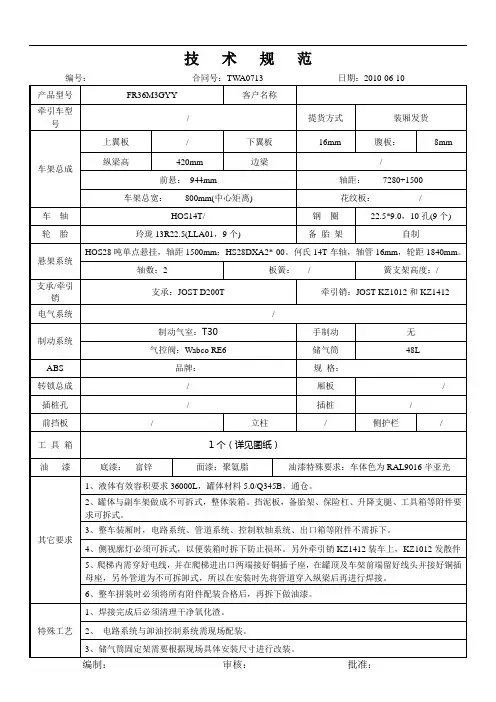

目录一范围 (3)二定义和术语 (3)三、铝合金易燃液体运输半挂车过程设计和开发 (6)四、铝合金易燃液体运输半挂车整车要求 (6)五、铝合金易燃液体运输半挂车计算说明 (6)六、铝合金易燃液体运输半挂车上装技术规范要求 (10)七、铝合金易燃液体运输半挂车整车技术规范 (13)八、改装注意事项 (13)九、安全警示标识要求 (17)十、出厂检验 (17)铝合金易燃液体运输半挂车设计规范一范围本标准规定了xxx有限公司（以下简称公司）铝合金运油半挂车的设计规范。

本标准适用于公司生产的铝合金运油半挂车产品。

二定义和术语2.1 公司铝合金运油半挂车的结构说明：2.1.1 该车为道路运输三轴半挂罐式车辆，装运介质为汽油。

罐车的装料方式为上装，上装时通过罐顶人孔小盖重力加料。

罐车的卸料方式为底部通过卸油阀重力卸料。

2.1.2 罐体为铝制直筒椭圆形结构，横截面为椭圆形。

，罐内设置7块碟形防浪板结构，其间距不大于1750mm，可作为罐体加强部件使用。

罐体的主体材料为铝合金5083材质。

外表面喷涂防锈油漆和面漆。

2.1.3 罐体顶部设置2件国产防爆人孔，且其人孔小盖具有防爆功能，作用等同于安全阀。

按照GB18564.1的要求，由于容积大于12000升，故罐顶设置2件内置式呼吸阀。

2.1.4 罐体底部设置2个DN100紧急切断阀，与卸料管道联接。

2.1.5 罐体顶部设置围板，供操作者行走，以保证行走和操作安全。

罐体前部设置外扶梯。

车辆两侧设置有卸油箱、工具箱、灭火器等。

2.2 公司铝合金易燃液体运输半挂车罐体结构及术语：见图1-1。

图1-1 罐体总成结构图2.3选用椭圆形截面：见图1-2a．质心低、稳定性好、容积效率高、工艺性较好、金属消耗大。

b．截面半径较少。

图1-2 椭圆形截面2.4 罐壳总成：筒体长度由罐体容积及截面积要求确定。

2.5 封头：封头的厚度、材质与筒体厚度、材质相同，按照GB18564.1-2006标准中的表D.2罐体最小厚度来选择材料厚度。

整顿汽车产品的有关规范性要求一、整顿载货类汽车产品有关限值的要求（一）货箱栏板高度对于三轴及三轴以上自卸汽车和自卸式半挂车，货箱栏板高度在符合GB1589-2004《道路车辆外廓尺寸、轴荷及质量限值》标准要求（不大于1500mm ）的同时，当其货箱栏板高度大于800mm 时，还应满足下列公式的要求。

货箱栏板高度（米）≤1.0900+⨯⨯货箱内部宽度（米）货箱内部长度（米）载质量（千克）注：载质量不含驾驶室乘员质量。

（二）载质量利用系数载货汽车的载质量利用系数必须符合下列限值要求。

载质量利用系数=载质量（千克）/整备质量（千克）注：1）载质量含驾驶室乘员质量。

2）对于装有顶盖的自卸汽车的顶盖质量，应计入整备质量；对于随车起重运输车的起重装置质量，应计入载质量。

（三）厢式运输车、仓栅式运输车、篷式运输车和自卸汽车利用《公告》内底盘或整车改装的厢式运输车（含客厢式货车）、仓栅式汽车、篷式运输车和自卸汽车，其总质量不得大于所采用底盘或整车的最大允许总质量，也不得小于该最大允许总质量的90%。

（四）罐式汽车及罐式半挂车1.罐式汽车的总质量不得大于所采用底盘的最大允许总质量。

罐式汽车及罐式半挂车的罐体总容量必须符合以下公式要求：1.0≤罐体总容量（立方米）/ [载质量（千克）/介质密度（千克/立方米）] ≤1.05注:1）载质量不含驾驶室乘员质量。

2）对于混凝土搅拌运输车，运载介质密度按照2350千克/立方米核算，且搅拌容积≤〔载质量（千克）÷混凝土密度（2350千克/立方米）〕×110%。

3）同一罐体可以运输对罐体要求相同的不同品名、不同密度的介质，但应按密度最大的介质核算罐体总容量。

4）应在罐体明显位置标明运载介质（运输多种介质的至少标明核算罐体总容量的介质），在右45度照片上应清晰可见。

2.对运送粉粒的罐式车要求：罐体体积（按外形尺寸计算）×0.80≤罐体总容量；对运送液体的罐式车要求：罐体体积（按外形尺寸计算）×0.85≤罐体总容量；对于运送液化气体的压力容器罐式车要求：罐体体积（按外形尺寸计算）×0.90≤罐体总容量。
