水泵的性能曲线图分析文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-水泵的性能曲线图分析：泵的特性曲线均在一定转速下测定，故特性曲线图上注出转速n值。

水泵的性能曲线图上水平座标标示流量，垂直座标标示压力（扬程），其中有根流量与压力曲线，一般情况下当压力升高时流量下降，你可以根据压力查到流量，也可从流量查到压力；还有根效率曲线，其这中间高，两边低，标明流量与压力在中间段是效率最高，因此我们选泵时要注意泵运行时的压力与流量，处于效率曲线最高附近；再有一个功率（轴功率）曲线，其一般随流量增加而增加。

注意其轴功率不应超过电机功率。

1、曲线:Q-H,流量与扬程曲线趋势图，粗线是推荐工作范围。

扬程--流量曲线以离心式水泵为例，水泵性能曲线图包含有Q-H（流量-扬程）、Q-N（流量-功率）、Q-n（流量-效率）及Q-Hs（流量-允许吸上真空高度）。

每一个流量Q都相应于一定的扬程H、轴功率N、效率n和允许吸上真空高度Hs 。

扬程是随流量的增大而下降的。

Q-H（流量-扬程）是一条不规则的曲线。

相应于效率最高值的（Qo，Ho）点的参数，即为水泵铭牌上所列的各数据。

它将是该水泵最经济工作的一个点。

在该点左右的一定范围内（一般不低于最高效率点的10%左右）都属于效率较高的区段，称为水泵的高效段。

在选泵时，应使泵站设计所要求的流量和扬程能落在高效段范围内。

因无法上图，请自找一幅水泵性能曲线图对照着看。

主要就这些了。

GPM :加仑/分钟,流量单位 3.=gallons per minute 加仑/分,每分钟加仑数(等于4.546升/分)273L/h。

其中ft是英尺，表示扬程。

1英尺=12英寸, 1英寸=2.54厘米所以, 1英尺=12×2.54=30.48厘米=0.3048米.比如说自来水管道压力为0.2Mpa，它能供到多高的高度呢转换公式是什么请大家告诉我一下！谢谢转换公式:高度H=P/(ρg)压力为 P=0.2 Mpa=200000 Pa 高度H=P/(ρg)=200000/(1000*9.8)= 20.41 m以上是静压转换为压力高度的计算公式，实际在使用时，水以某一流量沿管道流动，流动中有沿程水头损失和局部水头损失，水并不能供到上述高度，应是上述高度再减去水在管道流动的水头损失。

六、解释抽油机井理论示功图A-驴头位于下死点 D点卸载终止点 C-驴头位于上死点AB-增载线 CD-卸载线B-吸入凡尔打开，游动凡尔关闭点增载终止点λ+λ-冲程损失（抽油杆伸长及油管缩短之和）D-固定凡尔关闭，游动凡尔打开点BC-活塞冲程上行程线也是最大负荷线AD- 下行程线也是最小负荷线 B1C-光杆冲程OA-抽油杆在液体中重量 AB1-活塞以上液柱重量ABCD-抽油泵所做的功七、实测示功图的解释（1）图1为其它因素影响不大，深井泵工作正常时测得的示功图。

这类图形共同特点是和理论示功图的差异不大，均为一近似的平行四边形。

（2）图2为供液不足的典型示功图。

理论根据：活塞下行时，由于泵内没有完全充满，游动凡尔打不开，当活塞下行撞击到液面游动凡尔才打开，光杆突然卸载。

该图的增载线和卸载线相互平行。

（3）图3为供液极差的典型示功图。

理论根据：活塞行至接近下死点时，才能接触到液面，使光杆卸载，但由于活塞刚接触到液面，上冲程又开始，液体来不及进入活塞以上，所以泵效极低。

（4）图4为气体影响的典型示功图。

理论根据：在活塞上行时，泵内压力降低，溶解气从石油中分离出来，由于气体膨胀，给活塞一个推动力，使增载过程变缓。

当活塞下行时，活塞压缩泵内气体，使泵内压力逐渐增大，直到被压缩的气体压力大于活塞以上液柱压力时，游动凡尔才能打开。

因此，光杆卸载较正常卸载缓慢。

卸载线成为一条弯曲的弧线。

（5）图5为“气锁”的典型示功图。

所谓“气锁”是指大量气体进入泵内后，引起游动凡尔、固定凡尔均失效，活塞只是上下往复压缩气体，泵不排液。

（6）图6为游动凡尔漏失的典型示功图。

当光杆开始上行时，由于游动凡尔漏失泵筒内压力升高，给活塞一个向上的顶托力，使光杆负荷不能迅速增加到最大理论值，使增载迟缓，增载线是一条斜率较小的曲线。

卸载线变陡，两上角变圆。

（7）图7为游动凡尔失灵，油井不出油的典型示功图。

图形呈窄条状，整个图形靠近下负荷线。

（8）图8为固定凡尔漏失的典型示功图。

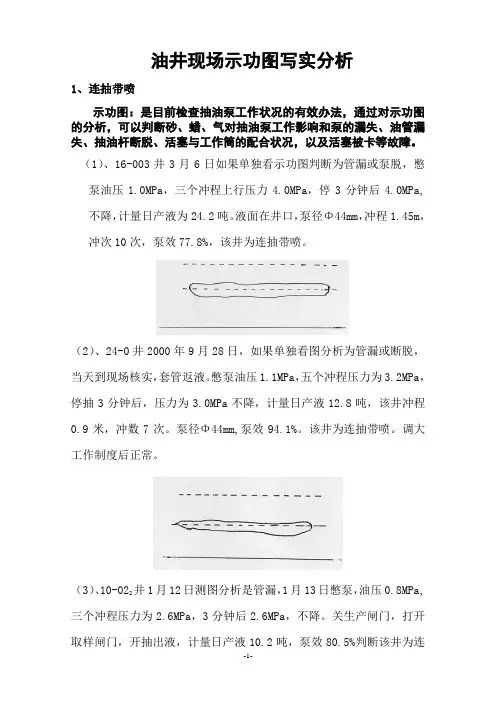

油井现场示功图写实分析1、连抽带喷示功图：是目前检查抽油泵工作状况的有效办法，通过对示功图的分析，可以判断砂、蜡、气对抽油泵工作影响和泵的漏失、油管漏失、抽油杆断脱、活塞与工作筒的配合状况，以及活塞被卡等故障。

（1）、16-003井3月6日如果单独看示功图判断为管漏或泵脱，憋泵油压1.0MPa，三个冲程上行压力4.0MPa，停3分钟后4.0MPa,不降，计量日产液为24.2吨。

液面在井口，泵径Φ44mm，冲程1.45m，冲次10次，泵效77.8%，该井为连抽带喷。

（2）、24-0井2000年9月28日，如果单独看图分析为管漏或断脱，当天到现场核实，套管返液。

憋泵油压1.1MPa，五个冲程压力为3.2MPa，停抽3分钟后，压力为3.0MPa不降，计量日产液12.8吨，该井冲程0.9米，冲数7次。

泵径Φ44mm,泵效94.1%。

该井为连抽带喷。

调大工作制度后正常。

（3）、10-022井1月12日测图分析是管漏，1月13日憋泵，油压0.8MPa,三个冲程压力为2.6MPa，3分钟后2.6MPa，不降。

关生产闸门，打开取样闸门，开抽出液，计量日产液10.2吨，泵效80.5%判断该井为连抽带喷。

产量10吨以上井，示功图，窄条形两头尖，憋泵正常，液面在井口或套管返液。

计量正常。

油井连抽带喷。

在应用示功图时，还必须结合在平时油井管理中积累的资料，如：油井产液量、动液面、油套压、含水变化、抽油机运转中电机电流强度变化等资料来判断。

2、碰泵（1）、+10-34井1月8日，计量不出油，憋泵不起压，测图为固卡，碰泵后出油正常。

（2）、8-02井3月21日，憋泵不起压，计量不出油，测图为固卡。

22日，碰泵后憋泵，油压0.8MPa、两个冲程上行压力为4.6Mpa，下行压；力为4.4MPa、停抽3分钟后压力4.4MPa不降。

计量15分钟产液为100斗，生产正常。

（3）、16-0012井12月22日，计量不出油，憋泵不起压，停抽时，停不到下死点，怀疑是断脱，该井正常日产液是12.9吨，液面321米，测示功图为固卡。
